前言

试问大家，RTX 40系显卡中，谁的性能给你震撼一击？想必不少玩家都会选择大名鼎鼎的GeForce RTX 4090显卡。不过这张顶级显卡还可以再升级！最近笔者就收到了一张顶尖水准的RTX 4090显卡，各方面堪称极致，甚至突破功耗上限，为的就是给极客玩家带来更极致的体验。

熟悉索泰的玩家应该知道，索泰一直有个PGF系列，它是索泰显卡中最顶级的存在，不过这个系列在RTX 40系显卡中还没有诞生新成员。今天它来了！一发布就是天花板级别的索泰GeForce RTX 4090 PGF OC显卡，无论是外观颜值，还是内在用料，它都是当之无愧的非公卡皇，我们也在第一时间上手了这张性能怪兽，下面一起看看它有怎样的恐怖表现~

下文“索泰GeForce RTX 4090 PGF OC”简称为“索泰RTX 4090 PGF OC”

规格对比

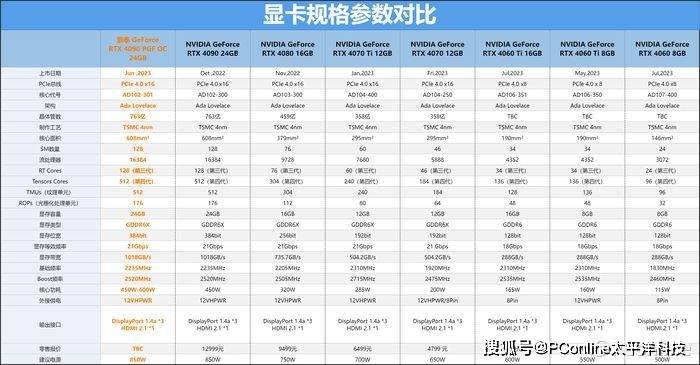

开始看这张顶级卡皇前，先给它来个详细的身份识别，这张索泰RTX 4090 PGF OC用上了AD102-301核心，相比原本的RTX 4090，应该是做了一些优化。芯片面积还是熟悉的608mm2，当然啦，也因为用的是TSMC 4N工艺，因此小小的核心内塞下了763亿个晶体管。至于它与公版RTX 4090的区别还是在于功耗和频率的设定上。全新推出的索泰RTX 4090 PGF OC虽然默认功耗还是450W，但它可以在此基础上上调17%，也就是说600W不成问题。

并且BOOST频率上也有加成，公版的RTX 4090为2520MHz，而索泰RTX 4090 PGF OC的BOOST频率能够去到夸张的2625MHz，足足高了有105MHz！再聊聊它的这颗AD102核心，我们也是总结了目前40系显卡的所有核心，AD102核心可以称得上是地表最强的游戏显卡核心了，384bit位宽、144个SM、96MB的L2缓存……，每一项都在告诉你，它就是最Top的存在。

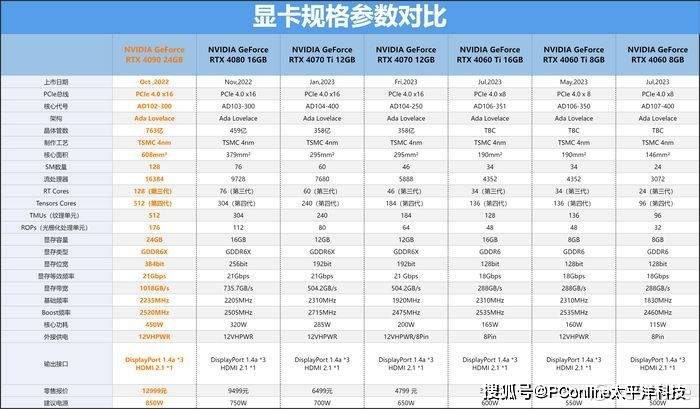

不过我们从图上的规格表还是可以发现，目前GeForce RTX 4090显卡中配备的AD102-300或AD102-301核心其实并非完整的AD102核心。下图展示的为完整的AD102核心，它应该包括了12 个GPC (图形处理集群)、72 个TPC (纹理处理集群)、144 个SM (流式多处理器) 和⼀个带有 12 个 32Bit显存控制器的 384 Bit显存位宽。这也证明了完整的AD102核心是留给未来可能推出的RTX 4090 Ti显卡的。

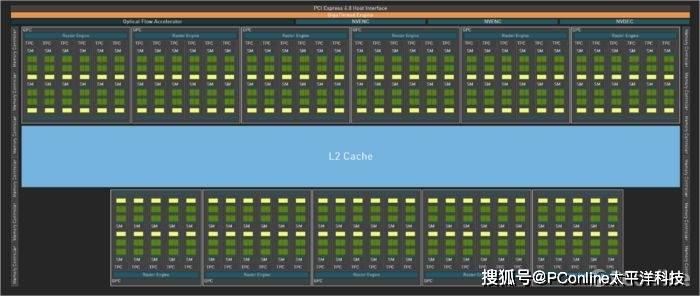

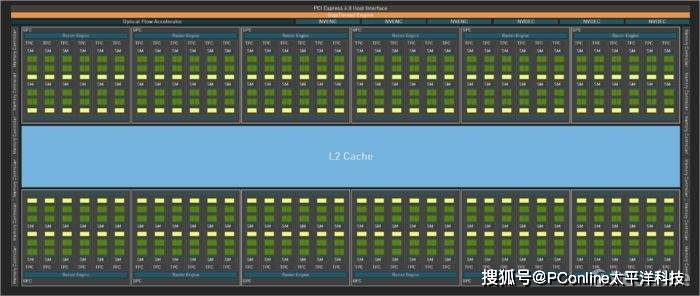

再来看下面的GeForce RTX 4090架构图，和完整版本的AD102核心对比起来就很容易看出差别。首先，GeForce RTX 4090核心代号为AD102-300或AD102-301，其拥有9个完整规格的GPC (图形处理集群，每个内建6个TPC)，与2个非完整的GPC (图形处理集群，每个内建5个TPC)，共组成了64个TPC ，SM单元为128个，相比完整版少了16个。至于显存位宽老黄还是手下留情了，保留了完整的384Bit。

外观赏析：索泰 GeForce RTX 4090 PGF OC

见过不少索泰的显卡包装盒，唯独索泰RTX 4090 PGF OC的包装盒让我眼前一亮。大面积的线条与图形使用和这次的PGF系列设计不谋而合，彰显了“less is more”的核心主张，给玩家丰富的意象空间。

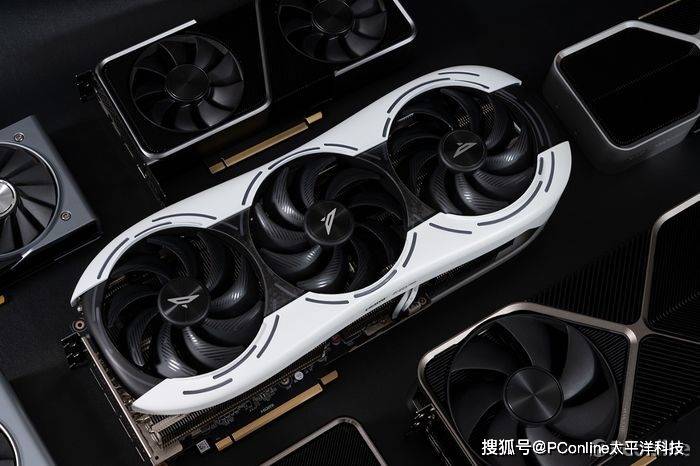

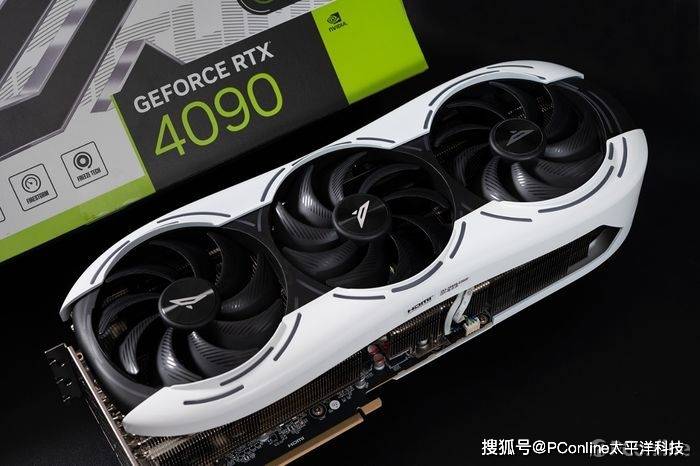

拆开包装盒，索泰RTX 4090 PGF OC尽显眼底，不得不说它的外观设计颠覆了我的想象。过往的PGF系列更多采用黑色色调，外观上都是硬核机甲风。这回的索泰RTX 4090 PGF OC可以说是大刀阔斧的改变，圆润的外壳设计多了许多流线型的柔美，为显卡注入了流动与韵律，打破使用尖锐线条勾勒显卡外观的传统。

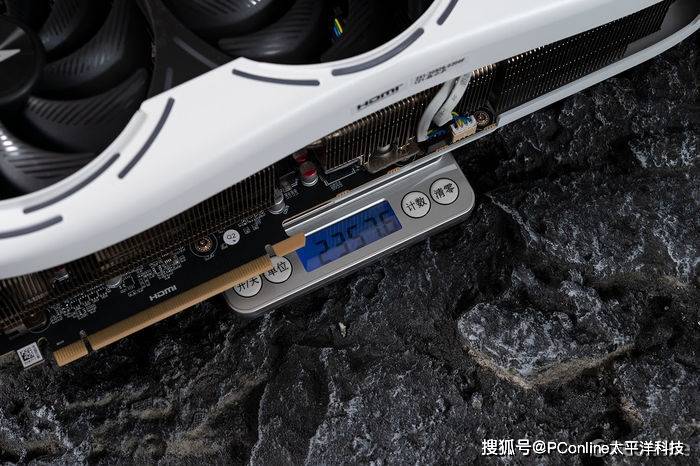

索泰RTX 4090 PGF OC顶级的不止在它的外观设计，体积方面也是Top的存在，足足有2.4kg重，这就是一块有着超强性能的“板砖”

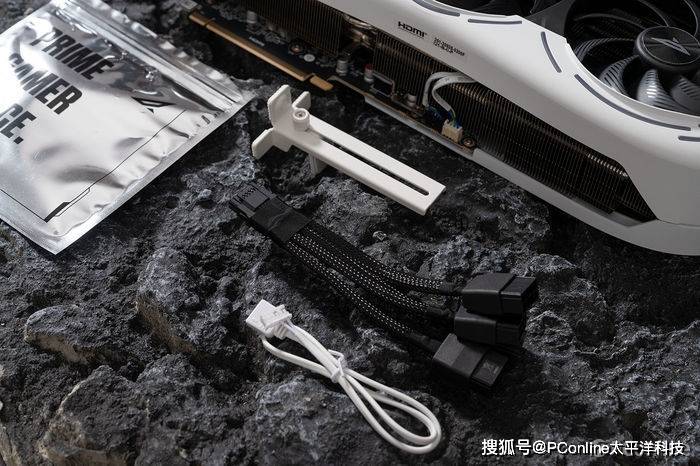

因此为了应对这个重量级的显卡，索泰也在包装盒内附赠了全金属的显卡支架，既美观又能杜绝显卡变形，给予显卡有效保护。少不了的还有电源转接线与RGB线，甚至连说明书都专门做了收纳，细节拉满。

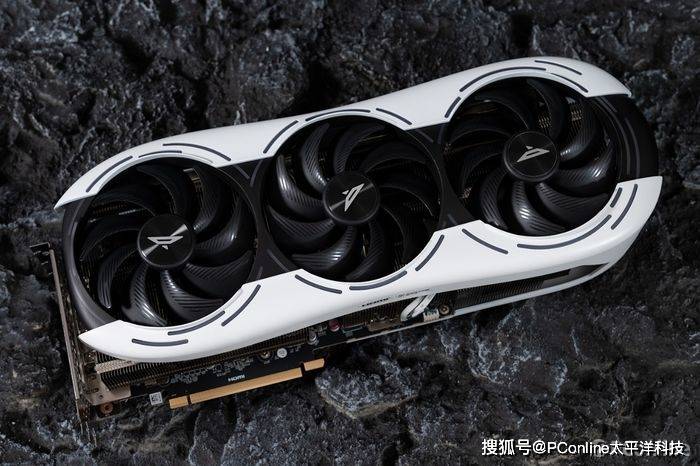

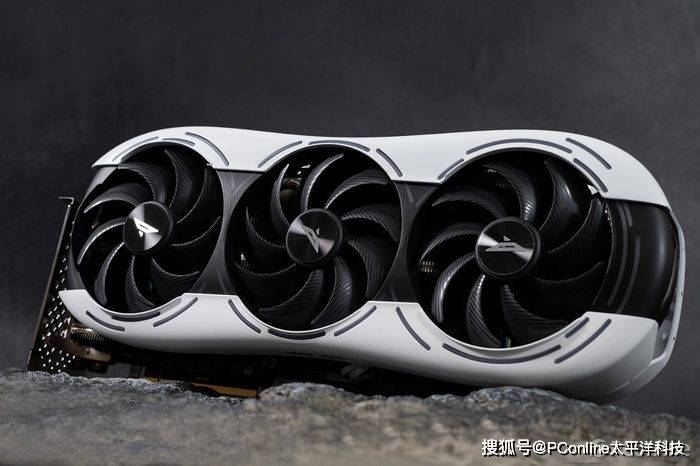

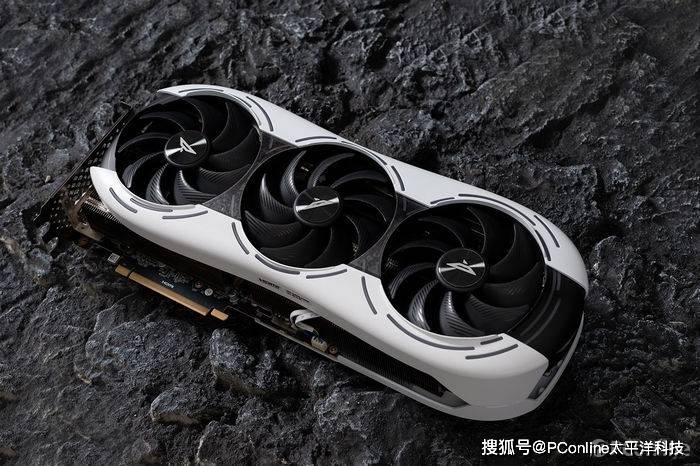

视角回到显卡身上，整张显卡以白色为主打色，中间有黑色的缎带贯穿始终，不过与黑色的风扇恰如其分，黑白撞色设计在视觉效果上既时尚前卫，又带来了一种沉静之感与中和之意，静谧而平衡，同时也暗藏了一丝丝电竞硬核风格，设计相当超前。

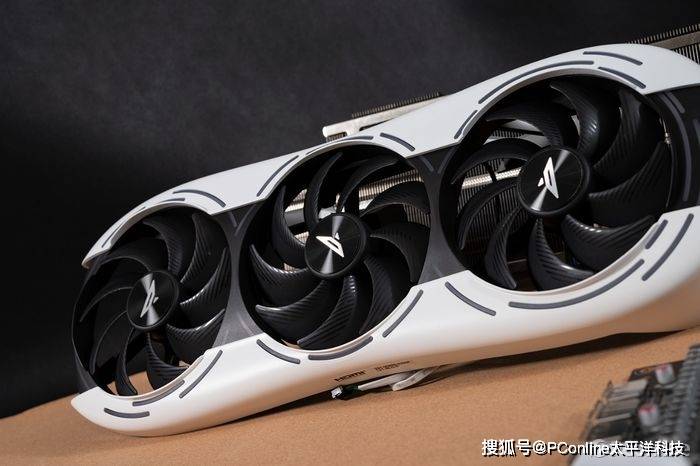

细看正面，圆润的外壳下是三把11cm的巨大散热风扇，它们采用双滚珠轴承设计，并且运用了空气动力学原理，增加了风扇厚度，加深风扇外罩，这有利于风流集中，大幅提升散热效率。中间的风扇还机智的采用反向旋转，能够有效减少乱流、降低噪音。

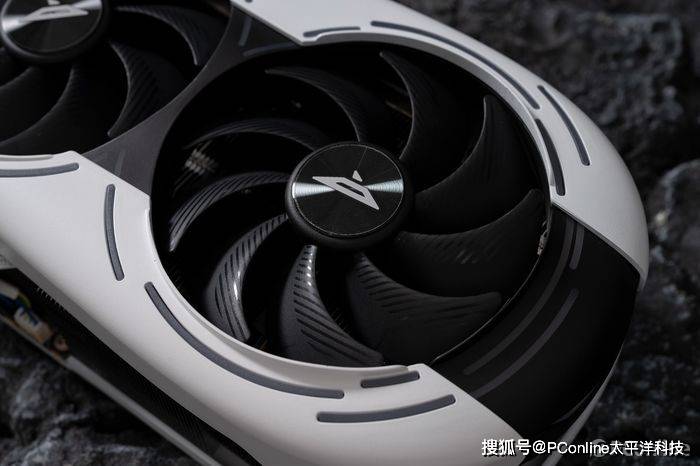

每把风扇的扇叶也有小设计，仔细看可以看到每一片扇叶上都有鳞状仿生条纹，官方称其为盾鳞2.0高压扇叶，扇叶的曲率也有改善，这些小改动可以提高风扇的进风量、风压与风流，让冷空气吹透整个散热鳍片，帮助显卡快速降温。

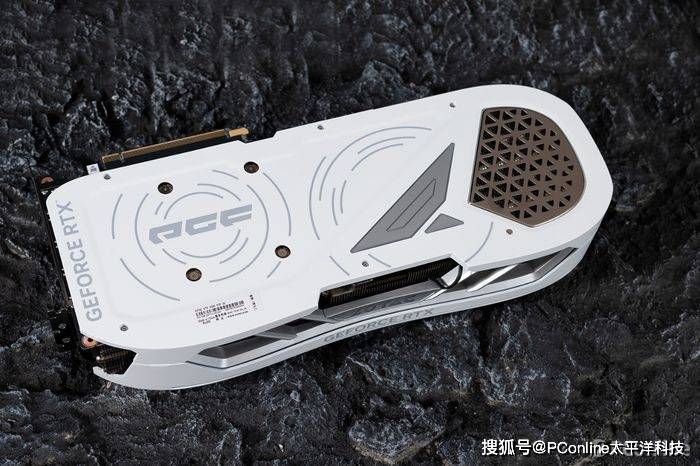

显卡背面的设计同样惊艳，首先映入眼帘的就是巨型的”PGF”标志，代表了速度、力量和科技三重含义。旁边还有专门的PGF Logo信仰灯点缀，与白色的金属背板结合，颜值拉满。

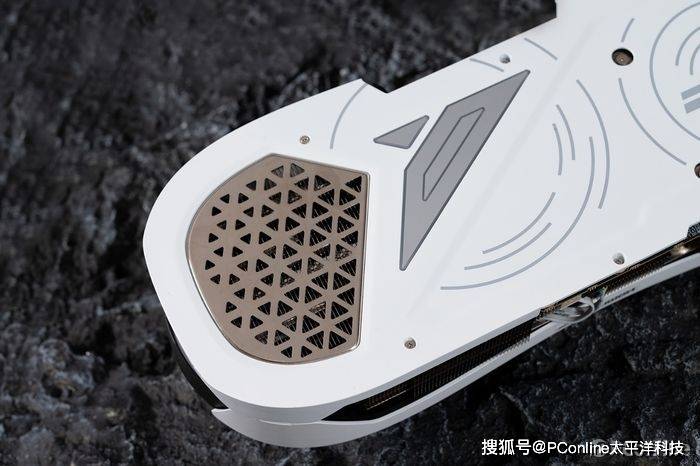

虽然金属背板设计会给显卡增重，这是因为索泰增加了合金加固骨骼结构部件，但它有利于巩固显卡、不易变型，而且还可以提升散热效能，加上背板末端设有开孔设计，有效加强风扇气流。

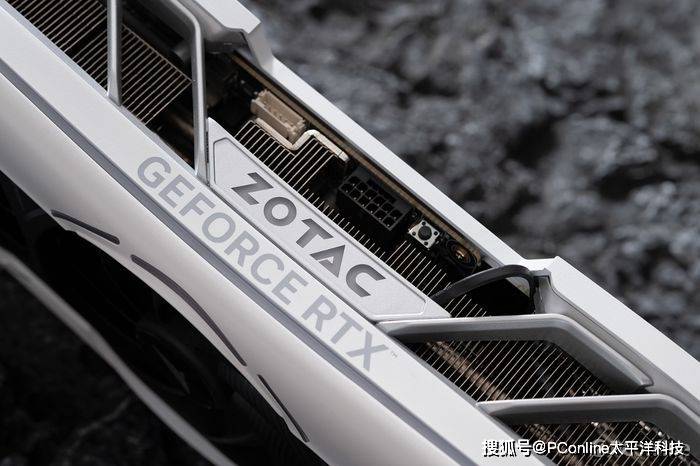

索泰的显卡少不了的就是辨识度，顶部是我们熟悉的ZOTAC信仰Logo与NVIDIA显卡特有的GEFORCE RTX标识。

显卡供电用的是全新的12VHPWR供电接口，使用一根12VHPWR的电源线就可达到供电需求。如果你没有用上最新的电源，还可以使用随机附赠的4 x 8Pin转12Pin的电源线转接使用。

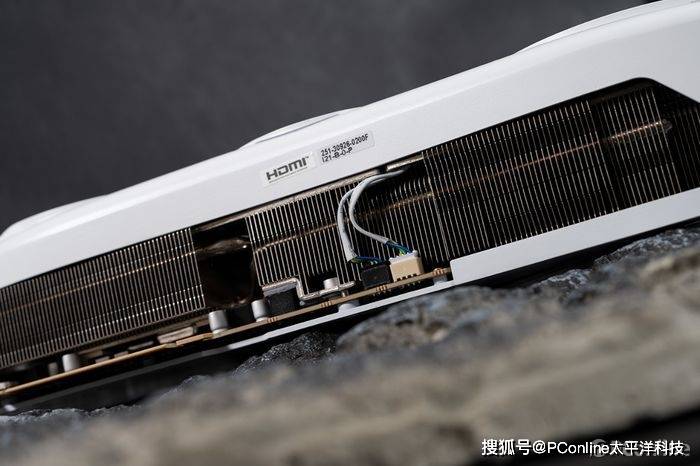

转头看看显卡底部，一排排散热鳍片已经快要突出外壳了，可以预见这款显卡的散热相当出色。

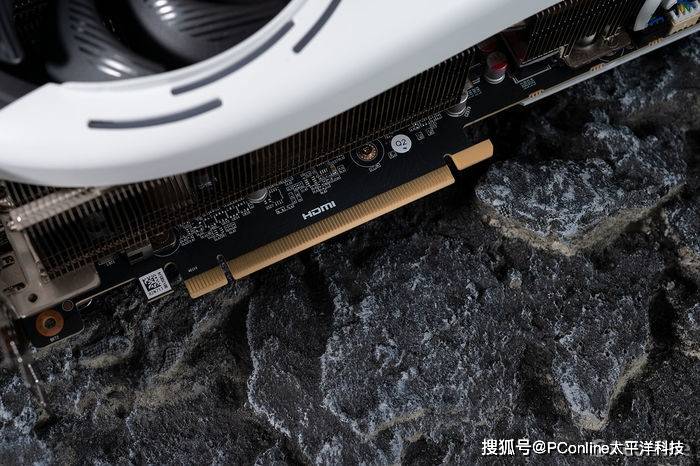

显卡底部还可以看到显卡的PCIe金手指，标准的PCIe 4.0 x 16速率，它可以为显卡提供更快的传输速度。

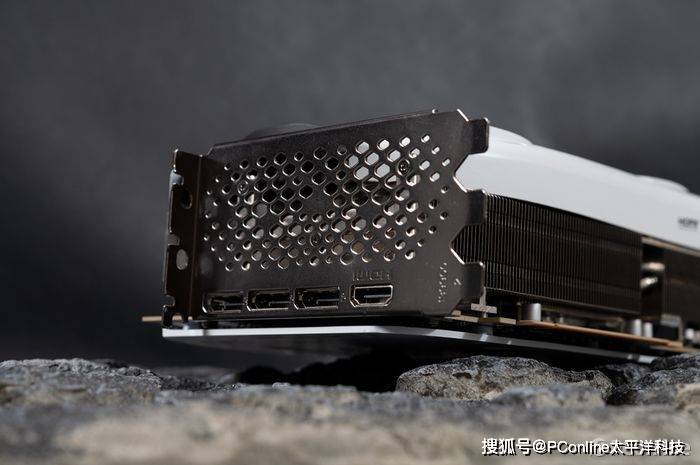

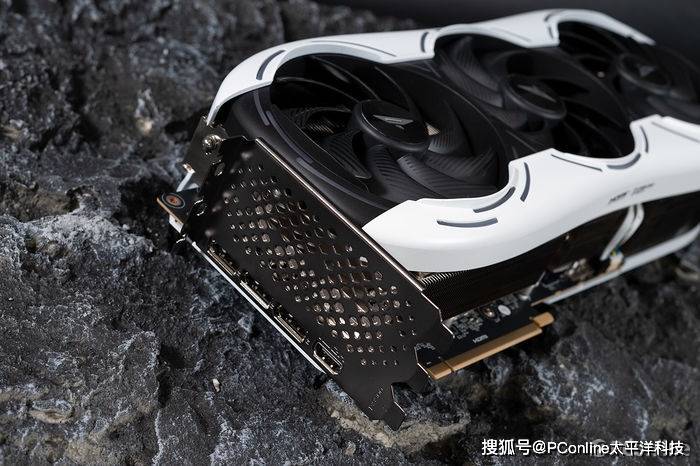

视频输出接口方面配备了3个DP1.4a和1个HDMI2.1，支持4屏显示或最高8K@60Hz的超清输出。

换个角度，再看看它的厚度，74mm，这已经超越了4槽了，果然高端的显卡都有非同寻常的重量。381mm的长度对不少机箱也是一个考验，ITX机箱基本就不要想着能装进它了，大机箱才是它的归宿。

RGB灯效：索泰 GeForce RTX 4090 PGF OC

高贵冷艳的外观大家都看过了，那下面就来点不一样的，相信没有哪个玩家能够拒绝RGB的诱惑吧~

显卡通电后，顶部的索泰ZOTAC信仰Logo灯率先亮起，多彩的变化加上醒目的设计，辨识度算是拉满了。

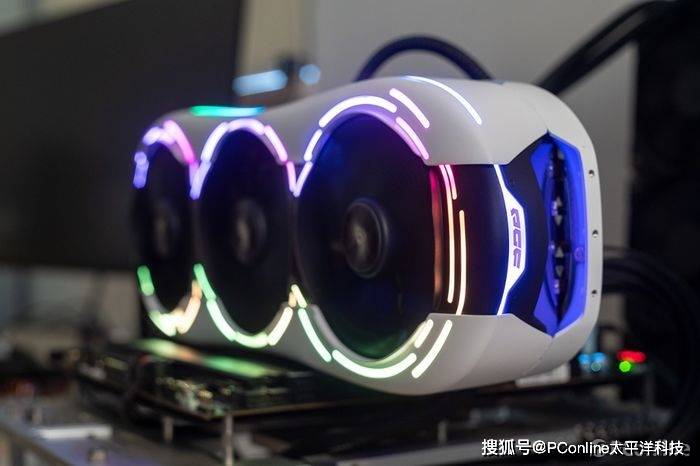

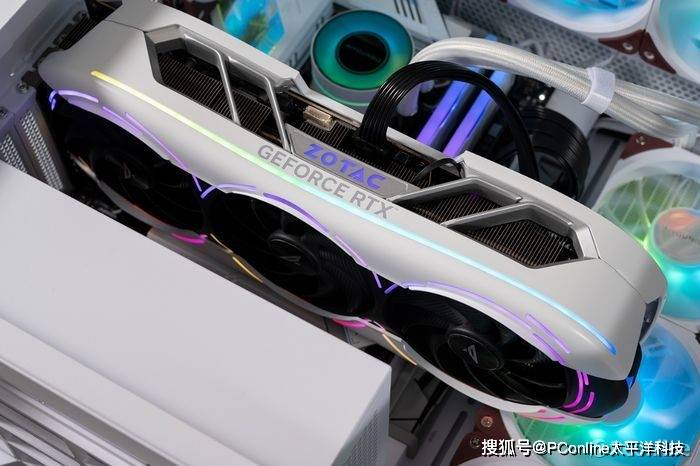

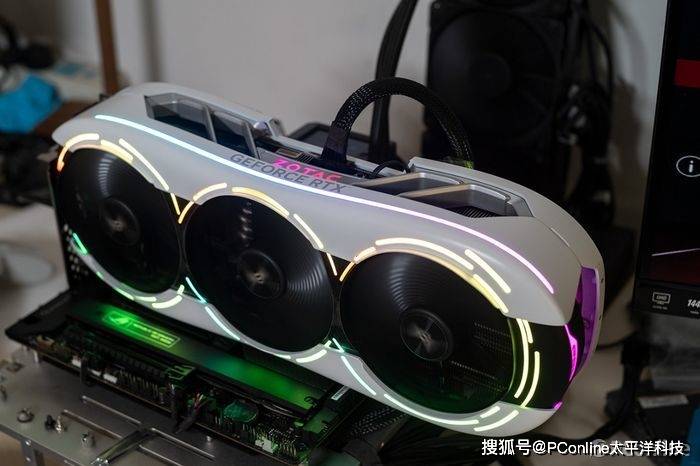

不过要说这最吸睛的还要看正面的灯带，在三把散热风扇的四周，索泰安排了一圈的RGB灯带，显卡点亮时犹如律动的音符，远望就好像与风扇起舞。在边缘处更是嵌入了一条绵延不绝的灯带，光彩动人。

索泰可不光在正面安排了RGB，在背部也藏了RGB设计，独有的PGF Logo信仰灯与顶部的ZOTAC Logo信仰灯相互呼应，共同点缀着这张高贵的卡皇。

每一处角落都不能放过，就连你很少能够见到的显卡侧边也塞下了RGB，支持1600万色ARGB及多种灯效模式。当你在机箱正面看去，格外靓丽。

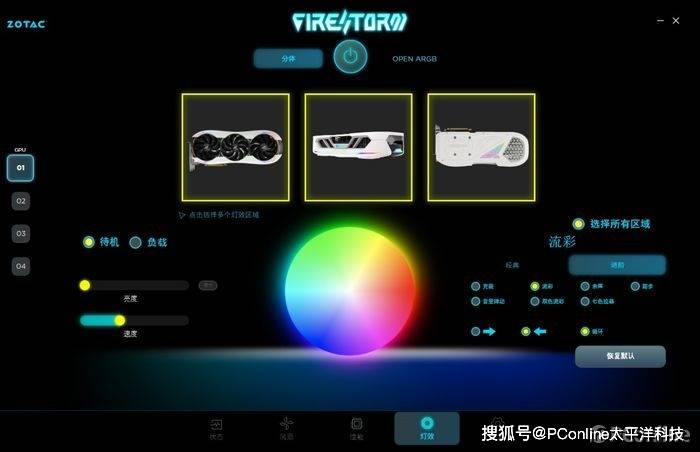

玩灯那总要可以自定义吧，索泰的FireStorm软件就集成了这个功能，玩家可以用它自定义RGB，在电源接口的旁边还有OPEN ARGB接口，通过附赠的线即可实现整机灯效同步，实现千变万化的灯效设计，打造专属于你的靓丽显卡。

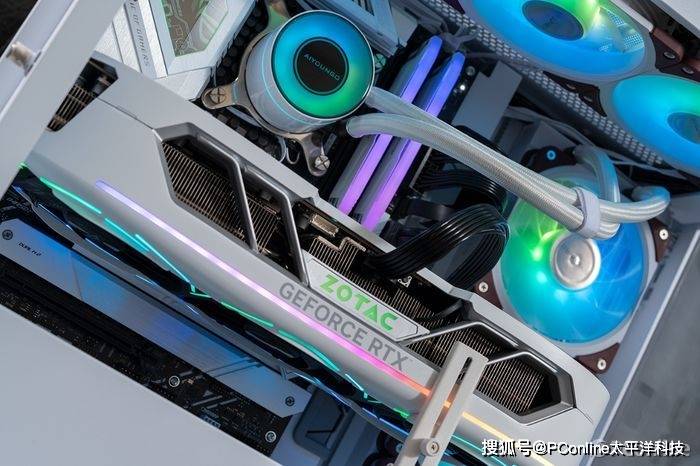

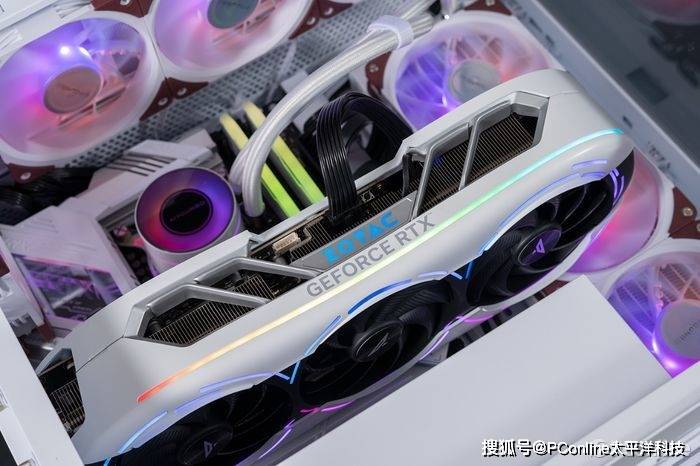

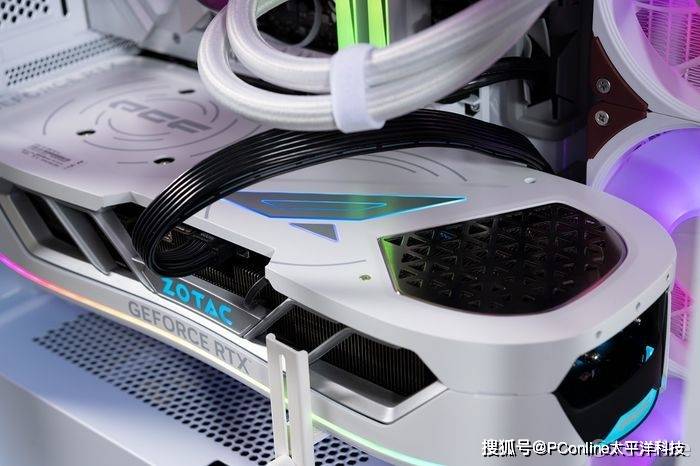

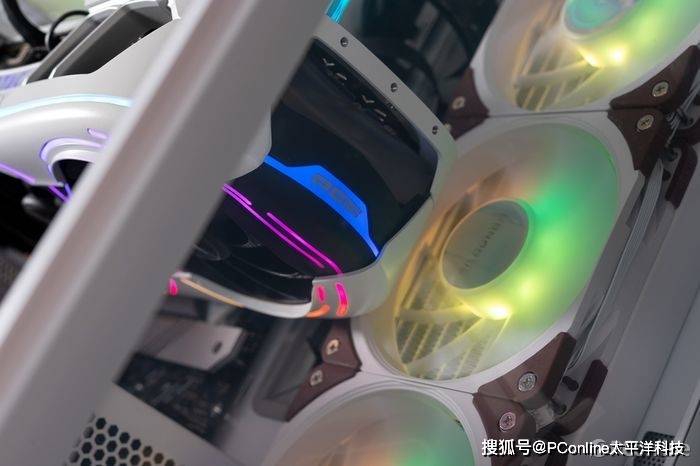

纯白的外观配上艳丽的灯光效果，相信不少玩家看完都已经芳心暗许了吧，再来个白色的机箱打造白色主题装机，又是一件完美的艺术品。

显卡拆解：索泰 GeForce RTX 4090 PGF OC

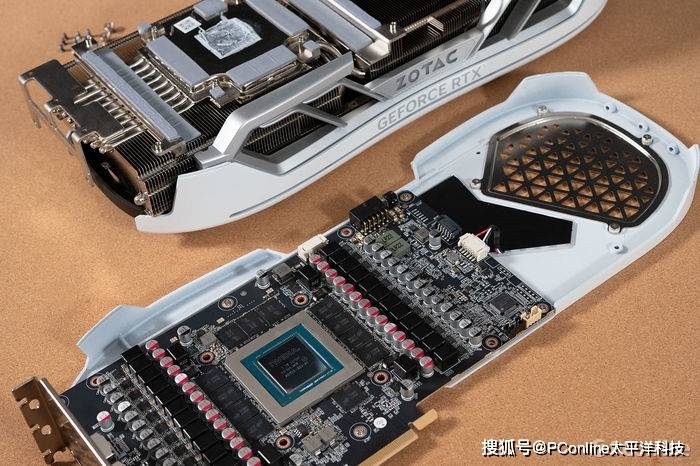

索泰RTX 4090 PGF OC虽然看起来很厚实，不过拆解起来还是相当轻松的，传统的“三明治”结构。卸下金属背板上的螺丝后就可以分离整个散热系统与PCB板。

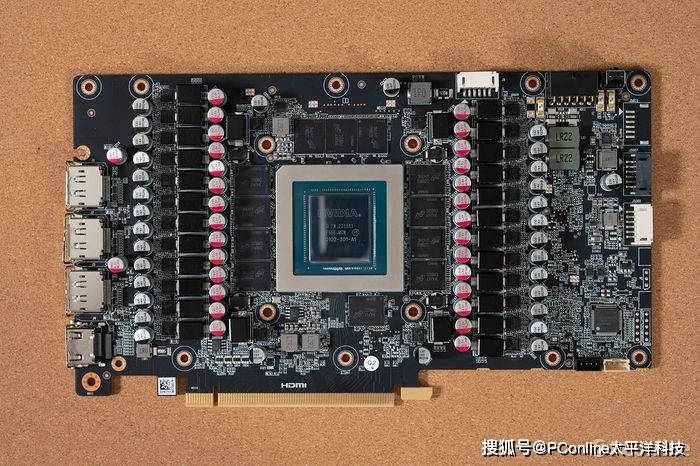

整张显卡的PCB板就突出“高级”二字，黑色的色调加上合理规整的设计，一眼就能看出它出自大厂之手。正面是各式各样的供电芯片、电感、核心以及显存，密密麻麻铺满了整个PCB板。

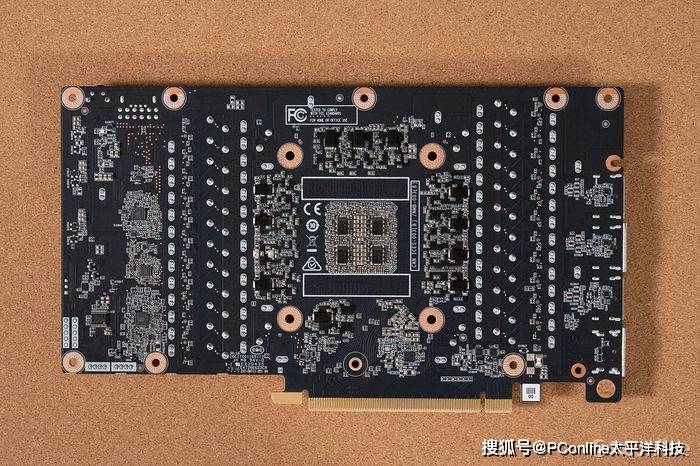

再看看它的背部，强迫症看了都直呼舒服，并且索泰还在核心背部电容位置使用了四个POSCAP(导电聚合物钽电容)代替四组MLCC(一组10个MLCC)，整体电气性能更强。

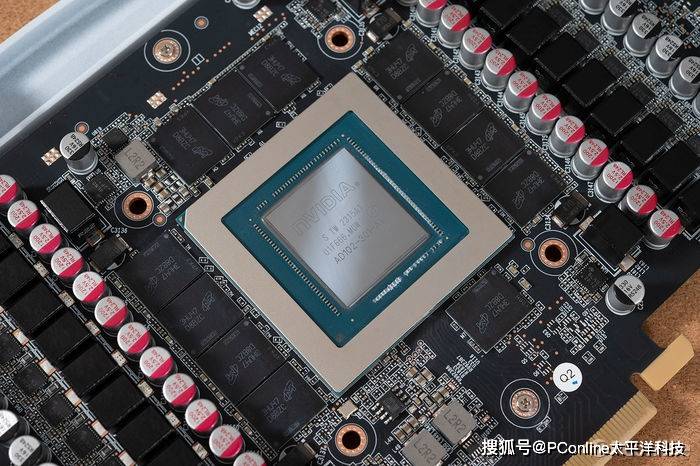

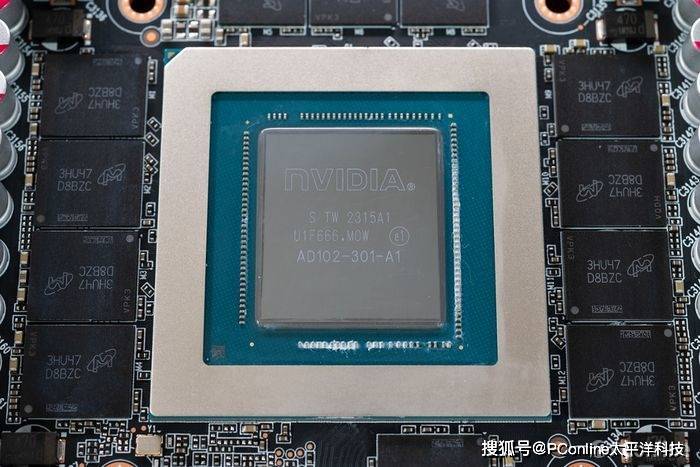

终于轮到我们的主角了，这颗AD102-301-A1核心四平八稳的镶嵌在PCB的正中央。你以为它只是小小的一颗芯片，其实它得益于TSMC 4N工艺，在里面塞下了763亿个晶体管，这个数量足足是RTX 3090 Ti的2.7倍！

核心的周边则是12颗GDDR6X显存，来自美光科技，型号为2RU47 D8BZC，单颗显存容量2GB，12颗组成24GB超大显存。并且这几颗显存的速率可是满血的，显存速率为21Gbps。

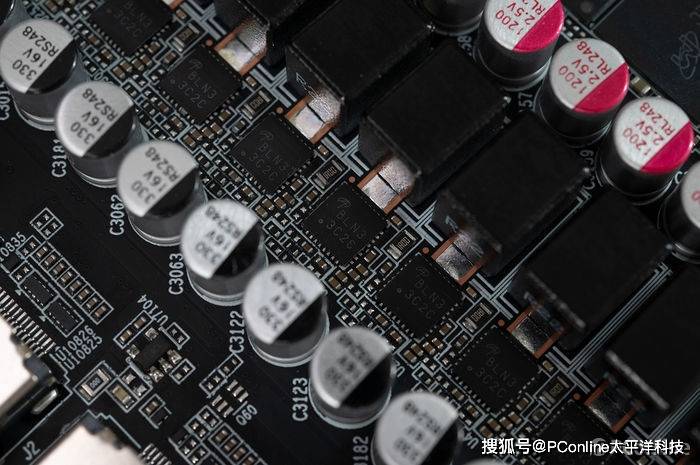

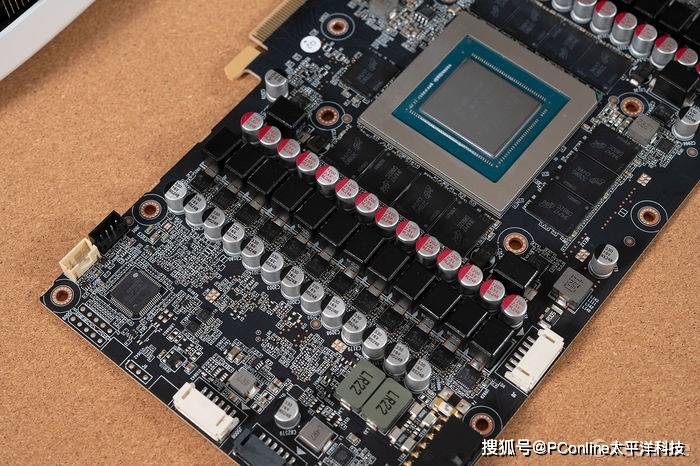

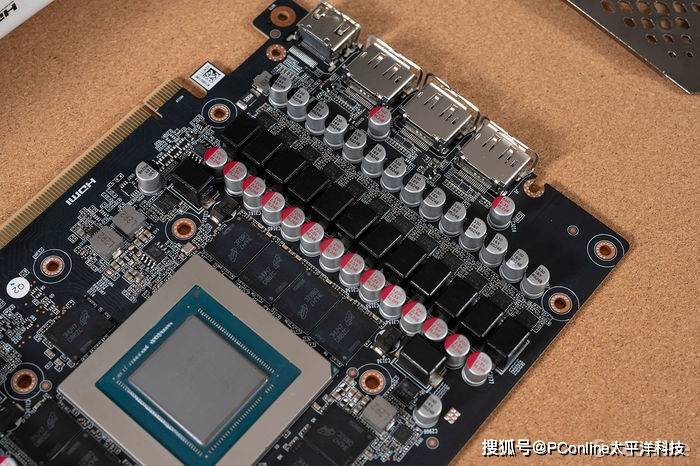

俯瞰整张PCB，你就可以发现，它的供电规模也堪称豪华，采用了SEP 2.0供电系统。供电总相数来到了夸张的28相，其中24相为核心供电，4相为显存供电，并且供电集成度相高，每相均采用了固态电容做输入输出，还有全封闭电感坐镇。

左侧PCB供电

右侧PCB供电

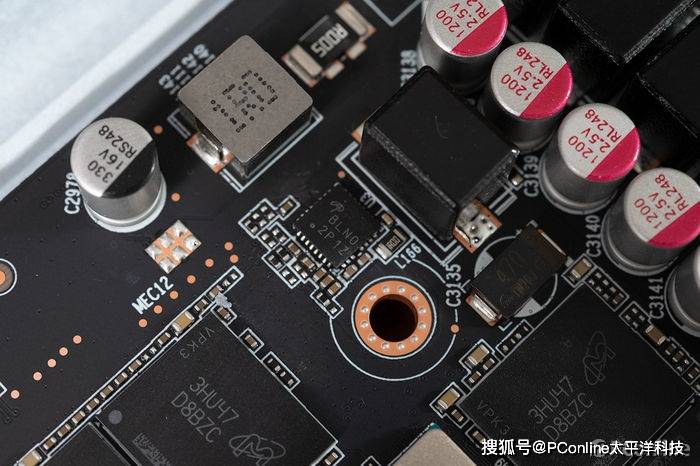

无论是核心供电还是显存供电，索泰均采用了统一规格的DrMos芯片，可见是下了血本了，芯片来自万国半导体，封装型号为BLN0与BLN3，实际应为AOS的AOZ5311NQI与AOZ5311NQI-03，二者持续输出电流均为55A。

核心供电DrMos

显存供电DrMos

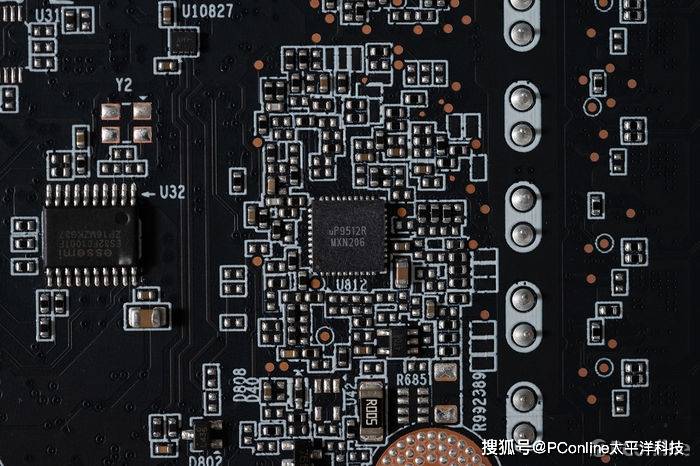

PWM主控则位于PCB的背部，型号分别是：uP9512R、uP9512U以及uS5650Q。其中uP9512R与uP9512U共同管理核心供电，可以做精细化的供电管理。

uP9512R

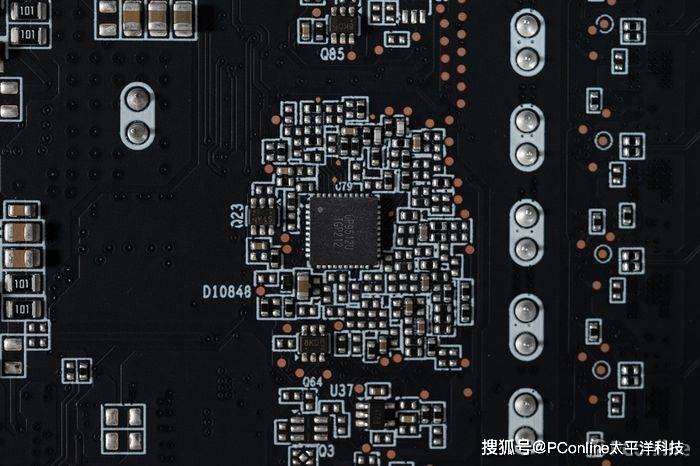

uP9512U

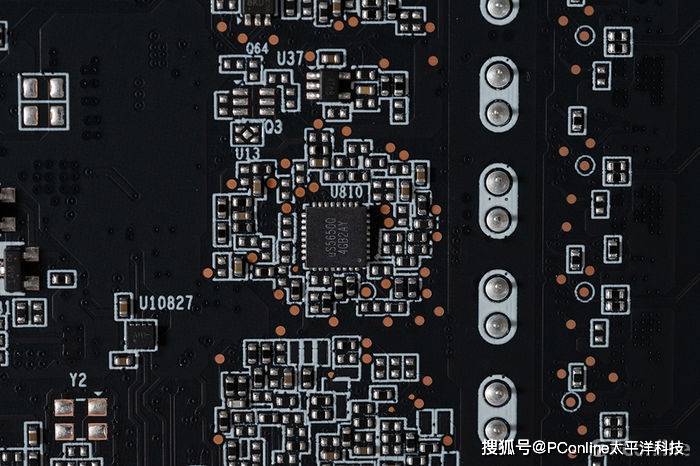

而面积最小的uS5650Q则担任电压/电流/功耗监控的工作。

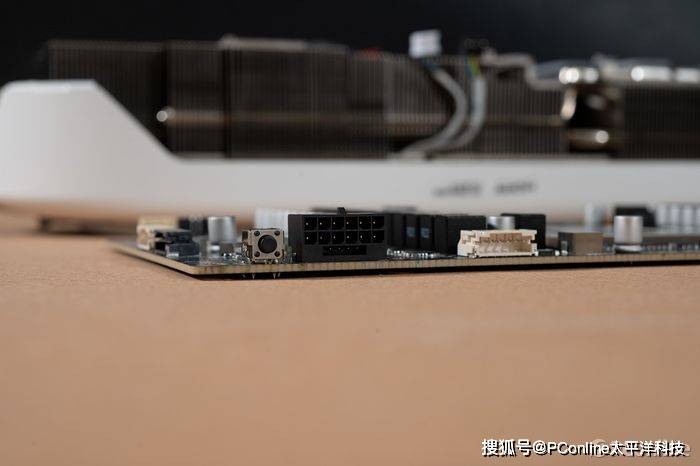

供电规模的强悍还需要有个接入口，索泰RTX 4090 PGF OC采用了最新的12VHPWR接口，单口供电能力可达600W，带动这颗“核弹”完全没有问题。

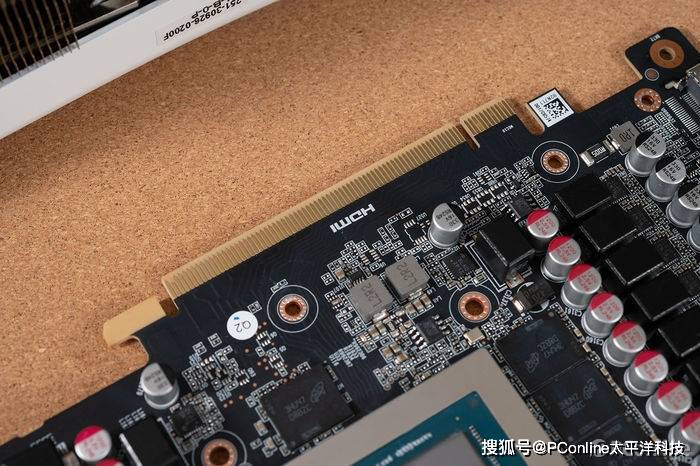

不过供电不止12VHPWR接口一处，PCIe也是供电之一，索泰RTX 4090 PGF OC的PCIe接口为标准的PCIe 4.0 x16，值得注意的是使用前一定要在主板打开Resizable BAR功能，这张显卡的性能才能完全释放。

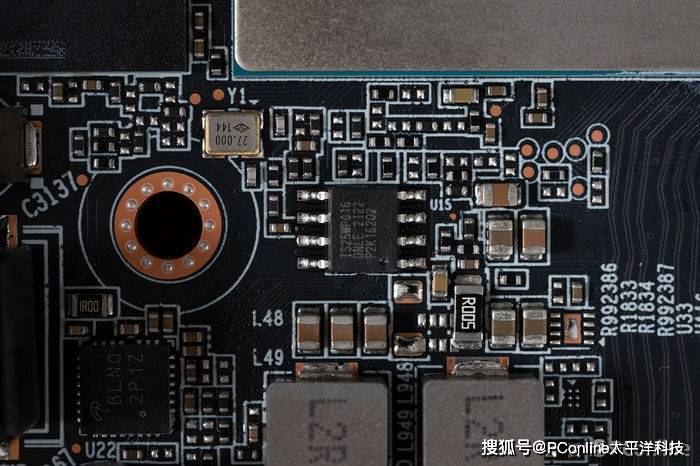

当然，上面提及芯片，PCB上还有众多不可或缺的芯片，例如在核心周围还能看到两颗BIOS控制芯片，型号为IS25WP016，分别控制这款显卡的默认BIOS与极速BIOS。

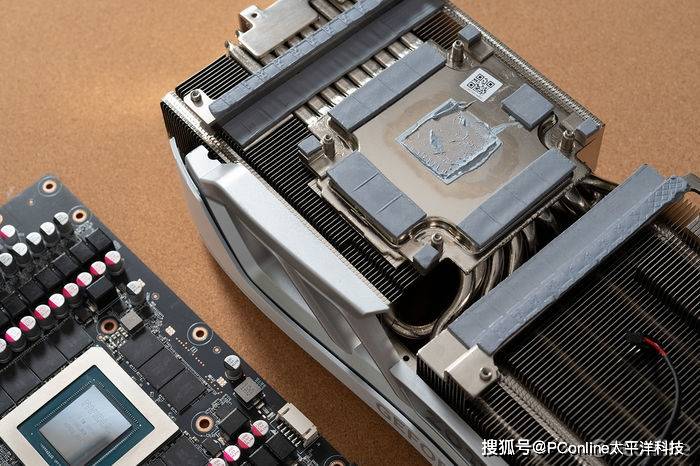

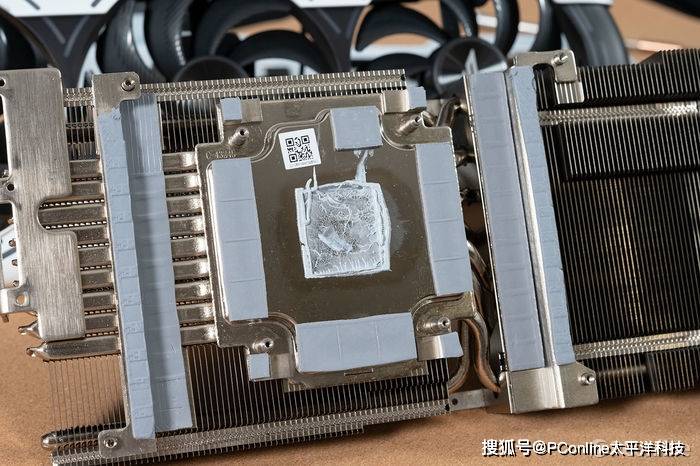

我们继续拆解它的散热系统，可以看到索泰RTX 4090 PGF OC承袭了索泰“堆料王”的品质，一眼就见到了超大面积的VC均热板，它能够迅速吸收GPU产生的热量，并将热量迅速均匀传递到热管，让AD102核心时刻保持冷静。

在VC均热板的四周是一片又一片定制的高K导热垫，它们覆盖了显存、电感、MOS感等发热大户，让其与散热模组之间无缝连接，散热的同时还能减少啸叫几率。中间的核心区域则是厚厚的硅脂，给核心专供，如此高规格的配置，为的就是让这款顶级显卡能够全力释放性能。

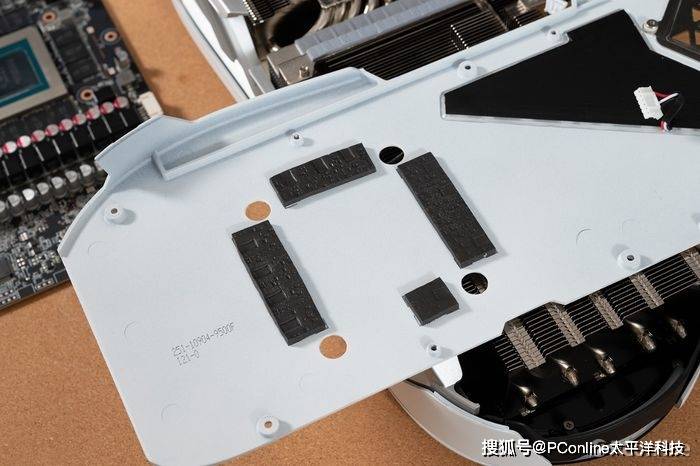

不仅仅正面的超大VC均热板有散热，金属背板上同样安排了特设高K导热垫，配合金属导热性强的特性，索泰RTX 4090 PGF OC的散热规格足以用恐怖来形容。

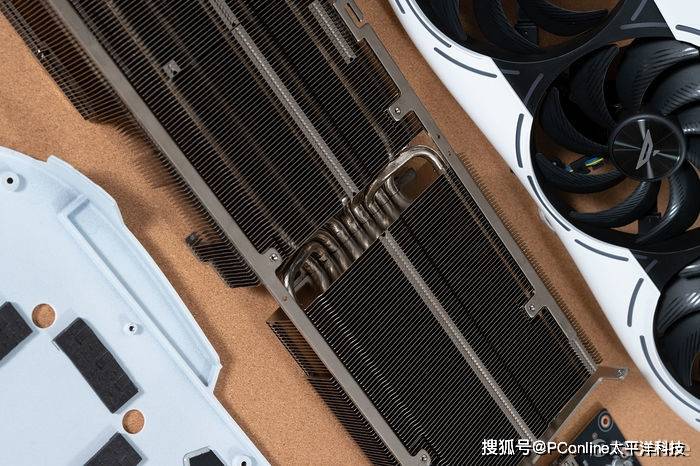

而中间的散热器才是散热系统中体积最大的一个，散热器本体为两段式散热模块，左右两侧均有全覆盖高密度镀镍鳍片，搭配全新对流穿透散热设计，能够大大提升显卡散热效能。

散热鳍片下隐藏着9根冰脉热管，全部采用精密的无损内嵌焊接工艺，热管设计也经过全面升级，增加热管壁厚度和内壁脉络状导液沟槽，还用上了更高导热系数的介质，为的就是给AD102核心满血释放的舞台。

有了不错的热管，还需要风力十足的散热风扇快速带离热量，正面的三个11cm的散热风扇便是最大的功臣。风扇采用双滚珠轴承，盾鳞2.0高压扇叶多达11片，厚度还增加了不少，因此能带来更强的风压和风流，实现无死角风流覆盖，配合显卡内部散热部件拥有更加出色的散热效果。

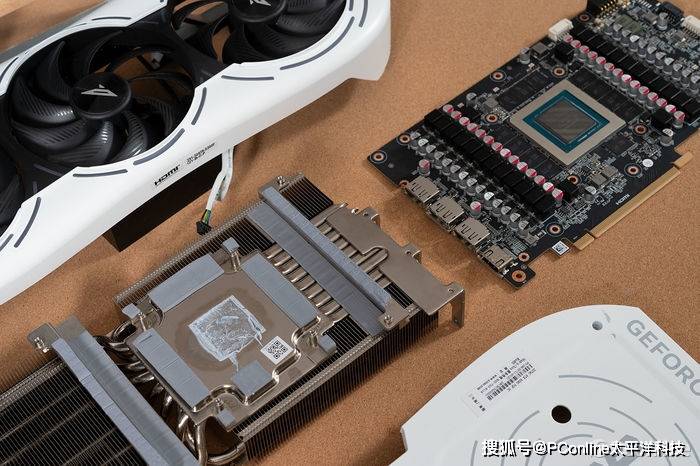

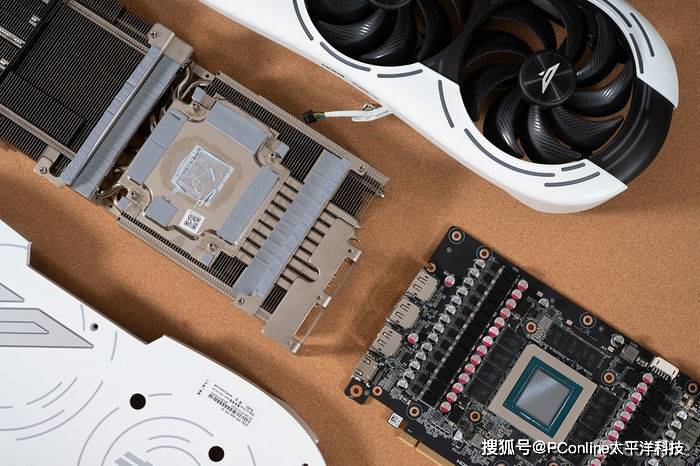

最后来个全家福，索泰RTX 4090 PGF OC的内部构造就像富丽堂皇的皇宫，应有尽有。旗舰级的AD102核心、旗舰级的散热规格才对得起旗舰PGF的定位。

测试平台介绍

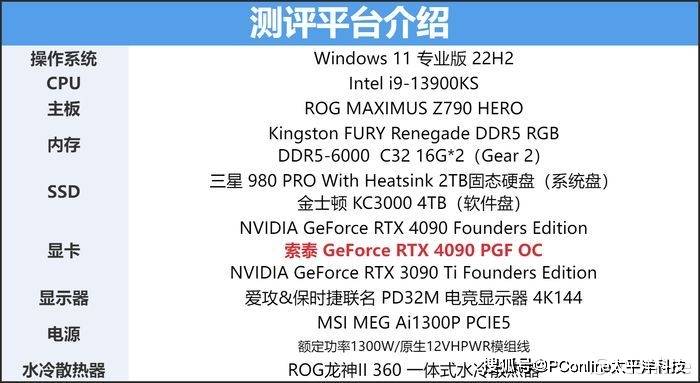

索泰RTX 4090 PGF OC的里里外外大家都见证过了，下面就该真刀真枪的上机测试了。还是编辑部的天花板配置，CPU用的是最新的Intel Core i9-13900KS，华硕的Z790 Hero主板搭配2根16GB的金士顿DDR5-6000高频内存。

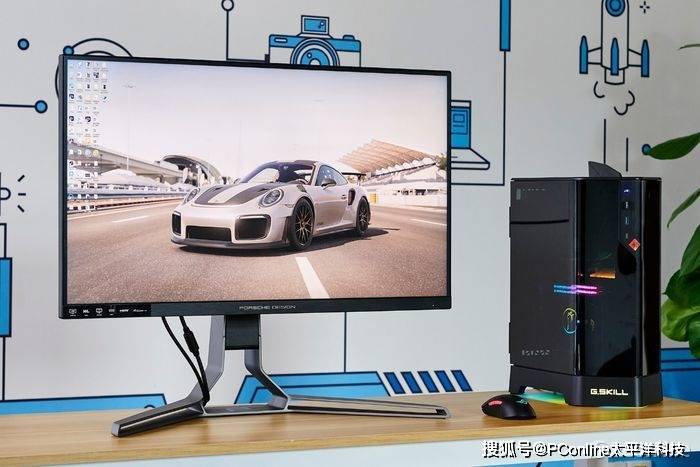

有了强悍的硬件，显示设备也不能拖后腿，显示器我们采用了爱攻&保时捷联名PD32M电竞显示器，其搭载了目前顶级的4K 144Hz面板，可以完美体验到RTX 4090带来的丝滑4K 144Hz游戏体验。

理论性能测试

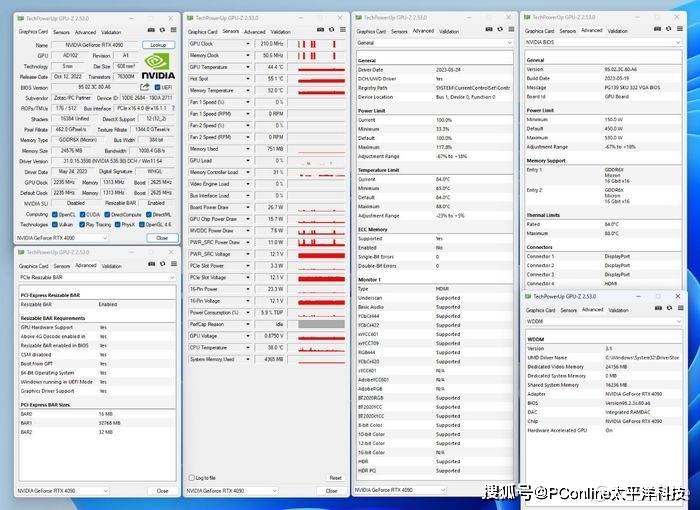

国际惯例，跑分前先给这张索泰RTX 4090 PGF OC显卡来个全身体检，从图中可以看到这款显卡的基准频率为2235MHz，Boost频率为2625MHz，远远高于公版FE的2520MHz，足足105MHz的提升，这也是它为什么被索泰称为旗舰之作的原因之一。

再看看它的功耗与温度墙限定，不得不说高端显卡就是非同凡响，索泰RTX 4090 PGF OC的默认TGP设定为450W，不过这是普通的RTX 4090的极限，不是索泰RTX 4090 PGF OC的极限，它支持解锁功耗，最大TGP可至530W，温度墙也是给到了88℃，看来超频测试是少不了了。

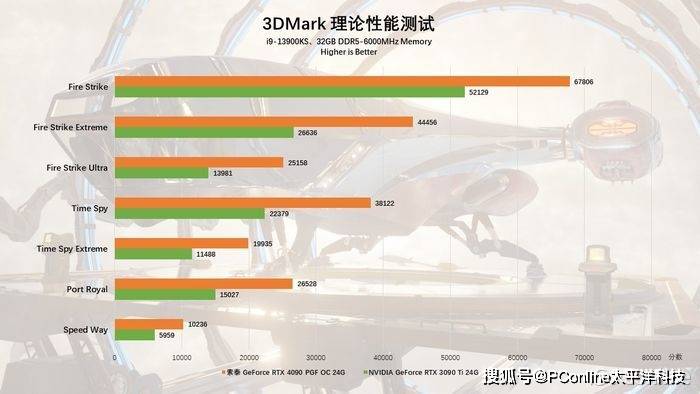

先看看索泰RTX 4090 PGF OC的基准性能吧，这里选用3DMark作为测试工具，从测试结果中可以看出，索泰RTX 4090 PGF OC对RTX 3090 Ti就是碾压，在DX 11为基准的Fire Strike系列测试中，67806的超高成绩比后者高出仅1W多分，性能提升幅度达到了近20%，而在DX 12为基准的Time Spy中，38122的超高分数同样强过RTX 3090 Ti的22379分。

不过要说提升最大的就得属光追与老黄引以为傲的DLSS了，在Port Royal测试中，索泰RTX 4090 PGF OC领先RTX 3090 Ti就有23%以上！而在DLSS方面，这张显卡的提升堪称恐怖，2K下开关DLSS可以有超百帧的差距，更离谱的是8K下，仅开启DLSS 2也能做到60 FPS流畅运行。

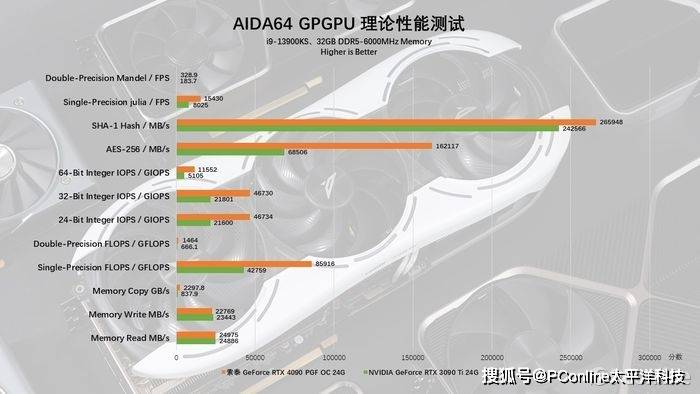

而在其他理论性能测试中，索泰RTX 4090 PGF OC更是王者风范，例如在GPGPU理论中，拥有Ada Lovalace架构的RTX 40系列显卡在算力上也有出色的性能表现，尤其是单精度和双精度浮点运算上，提升幅度是最大的。索泰RTX 4090 PGF OC整体性能相比RTX 3090 Ti的性能提升足足有92%左右，不少项目更是2倍甚至3倍的飞跃，着实让笔者越测越兴奋。

游戏性能测试

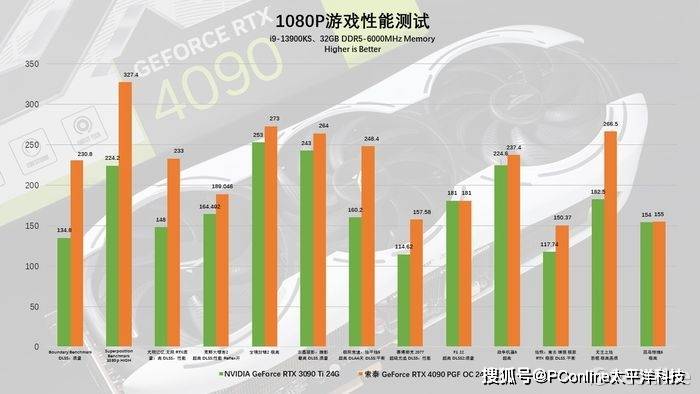

再来就是玩家最期待的游戏性能测试了，想必买这张卡的玩家应该都不缺4K显示器吧，这里我们就着重说说它的4K以及8K表现了。不过还是给大家看看它在1080P跟2K的表现，索泰RTX 4090 PGF OC就是乱杀，大部分游戏都在200 FPS以上，这已经不是入门电竞的水平了，而是专业电竞的表现。

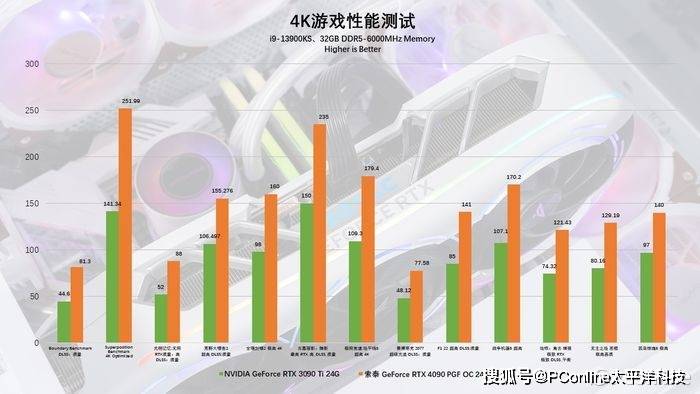

重点来了~4K分辨率才是这款显卡的主战场，先挑个优化最差的《赛博朋克2077》试试手，可以看到索泰RTX 4090 PGF OC显卡在DLSS 2下，游戏帧数已经有77 FPS，你可能觉得不多，那看看隔壁的RTX 3090 Ti，48 FPS的表现真的不够看，当然你别忘了它还有DLSS 3加持，有“大力水手”的加成，帧数还能有不小的飞跃。

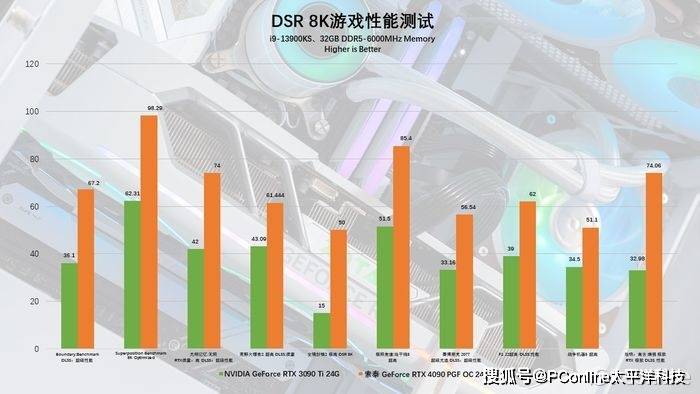

8K在以前只能说是幻想，现在它已经成为了现实！在8K游戏测试方面，索泰RTX 4090 PGF OC显卡能够将大部分游戏跑到60 FPS以上，这已经远远超乎笔者的想象，而像一些优化好的游戏，例如《极限竞速：地平线5》甚至能有85 FPS左右的表现，这还只是DLSS 2的表现，相信加上DLSS 3，性能应该更为强悍。

总的来说，索泰RTX 4090 PGF OC可谓是不负众望，1080P、2K对它犹如砍瓜切菜般简单，4K分辨率下，即使只开DLSS 2，依旧有不错的体验，如果你玩的游戏有DLSS 3，那体验更是质的飞跃，至于8K嘛，目前的体验只能说良好，基本可玩，后续如果游戏优化得当，8K电竞应该指日可待。

DLSS 3性能实测

提到RTX 40系显卡就不得不提DLSS 3这个黑科技了，它无疑是这代显卡升级的重点，相比DLSS 2，DLSS 3不仅可以实现画质于帧数的双向提升，还新增帧生成功能，实现游戏帧数翻倍，老黄在发布会上更是直言“DLSS 3让游戏性能翻倍”！

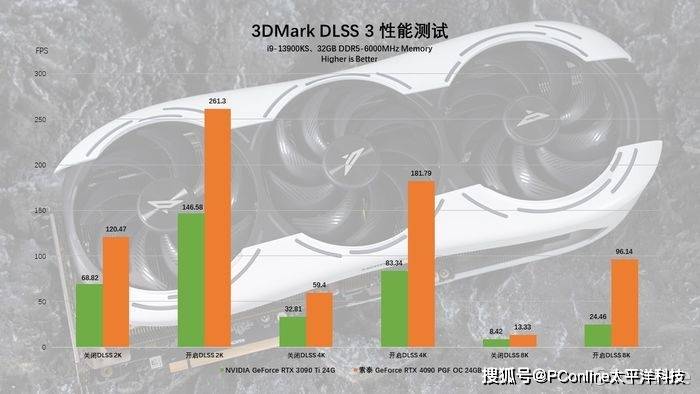

3DMark DLSS 3理论性能测试

还是老样子，先验一下DLSS 3的实际理论性能，实测下来有DLSS 3的加持下，索泰RTX 4090 PGF OC显卡相比RTX 3090 Ti实现了性能的翻倍，在4K分辨率下，不开DLSS 3仅能勉强维持在60 FPS附近，一旦开启DLSS 3后，性能直接提升三倍，180+FPS的惊人表现直接超出RTX 3090 Ti 100多FPS。

8K也是从容不迫，不开启任何DLSS时，强如RTX 4090也只有13 FPS，不过上面我们也看到了索泰RTX 4090 PGF OC在DLSS 2下，8K已经可以跑60 FPS了，如果用DLSS 3，拿直接逼近百帧！

游戏实测

光有理论测试，没有实际游戏怎么行，我们这里就用显卡杀手《赛博朋克2077》来“折磨”一下这张顶级卡皇，特别是现在的《赛博朋克2077》还有负载压力更大的全景光追模式，这又是一项挑战。

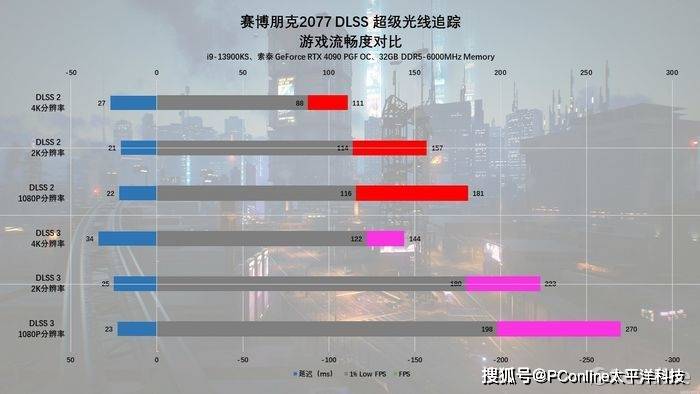

首先我们先看看在超级光追下的表现，DLSS 2下，索泰RTX 4090 PGF OC的表现已经相当不错了，4K分辨率可以跑到111 FPS，这已经能够满足4K@120Hz高刷电竞了；换到DLSS 3我们再测一次，144 FPS的表现完美诠释了它的旗舰定位，再看看2K或1080P，超200+FPS的成绩更是唬人。

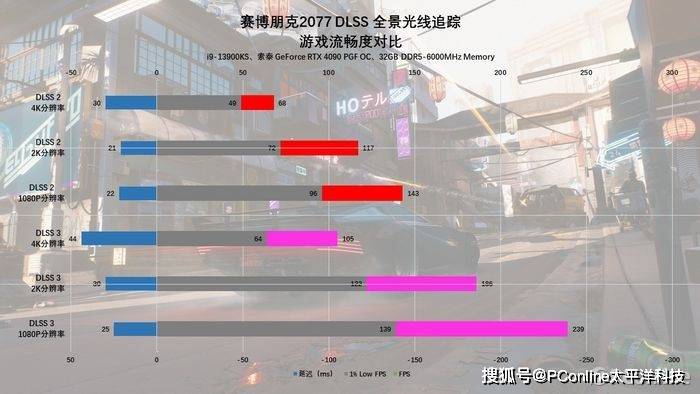

换装上压力更大的全景光追后，我们先在DLSS 2下进行体验，不得不说这个级别的光追压力确实大，强如索泰RTX 4090 PGF OC也只能勉强60 FPS运行。至于2K或1080P的表现就会好很多，不过这是一张40系显卡，还有DLSS 3这个黑科技，在开了DLSS 3后，索泰RTX 4090 PGF OC在4K分辨率下也能有105 FPS的出色表现，虽然比超级光追模式下低了一些，不过全景光追的画面真实度值得你体验！

另外，眼尖的小伙伴应该也发现了，开启DLSS 3后，游戏的1% Low FPS均有不同程度的提升，幅度在15-20 FPS间浮动，别小看这十几帧的差距，在游戏中，1% Low FPS越高，你的游戏体验就会更丝滑，遇到卡顿的情况就会减少，这也是DLSS 3的一大优势。

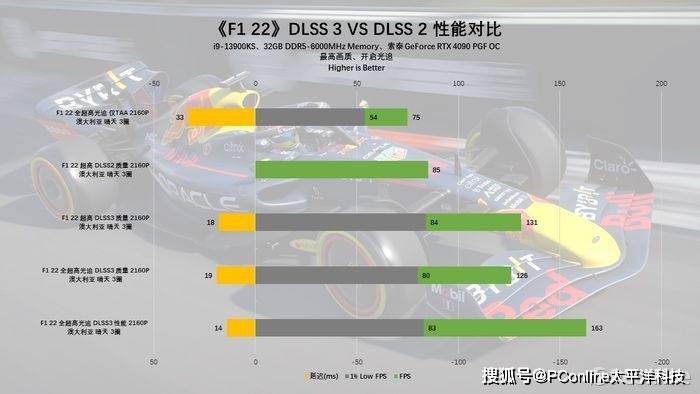

让我们再看看另一款支持DLSS 3的游戏《F1 22》，索泰RTX 4090 PGF OC依旧强势，在4K画质下开启全高特效，有了DLSS 3的加成，索泰RTX 4090 PGF OC能够跑到163帧，若只使用DLSS 2，则帧数只有85帧左右，相当于DLSS 3这个黑科技给游戏带来了50%的游戏性能提升，相当不错。

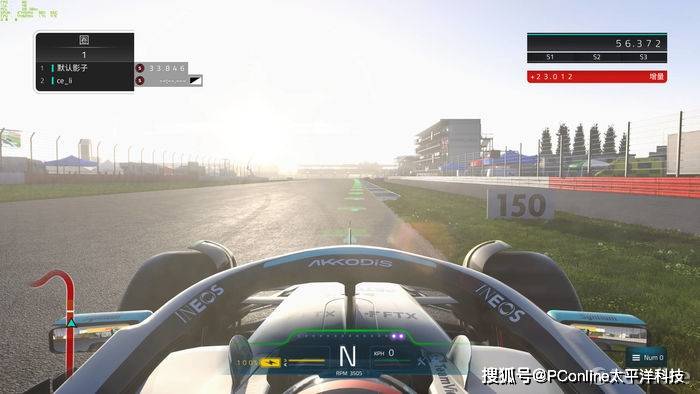

当然了，DLSS 3除了能够有效提升游戏帧数外，画质也是一等一的强，这里我们也截取了DLSS 3各个档位下的游戏实际画面，可以看到无论是哪个档次，游戏画质均没有明显影响，甚至因为DLSS 3是通过AI进行超分渲染，因此在文字等细节纹理上会比原生画质更加清晰。

DLSS 3-F1 22-DLSS-Balance

DLSS 3-F1 22-DLSS-Perfoemance

DLSS 3-F1 22-DLSS-Quality

DLSS 3-F1 22-DLSS-SuperPerfoemance

DLSS 3-F1 22-TAA

就拿F1 22内的场景来说，五个不同的档次，画质几乎没有区别，老黄的DLSS 3可以说是把RTX 40系显卡的游戏体验推到了更高的层级，远远强于上代的RTX 30系显卡。

Unreal Engine 5 Lyra DLSS3测试

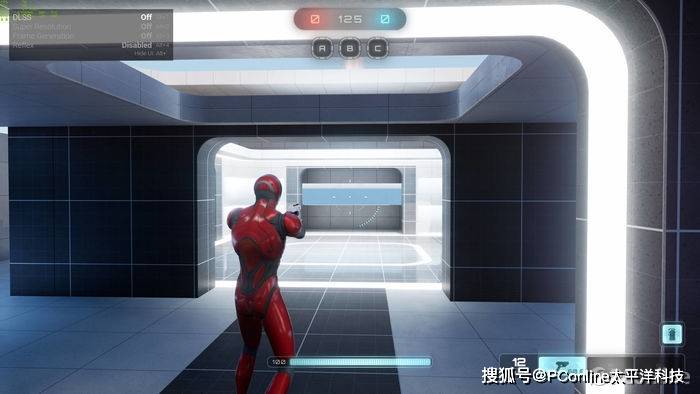

最后我们还测试了利用Unreal Engine 5引擎打造的Lyra DEMO，此DEMO除了能够支持最新的DLSS3技术外，还带上了NVIDIA Reflex。笔者这里上传了两个图片给大家看看Lyra DEMO里的DLSS3开启与关闭的画质对比，游戏流畅度自然是DLSS3开启后提升较为明显的，达到192 FPS，而PCL延迟也进一步降低到了50ms的水平。

Unreal-Engine-5-Lyra-DLSS3-OFF

Unreal-Engine-5-Lyra-DLSS3-ON

更多测试

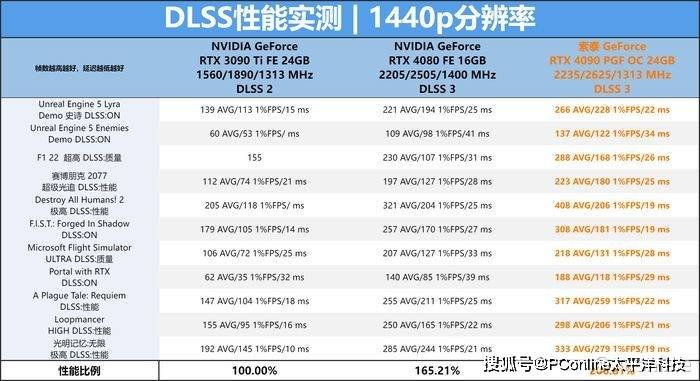

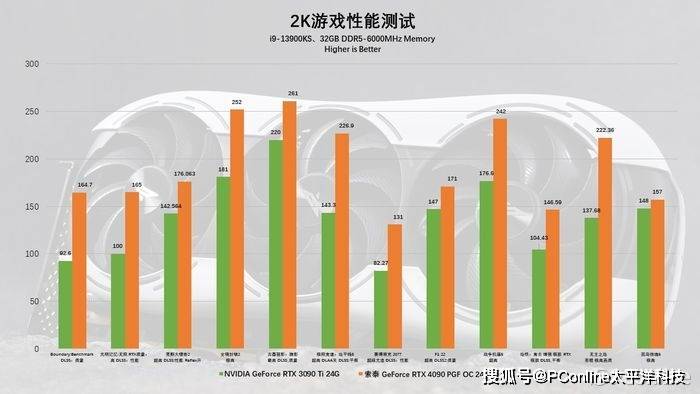

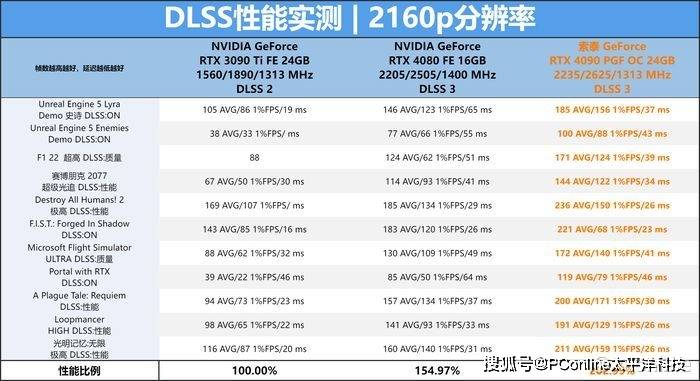

如果你觉得这些还不够过瘾，我们也安排了更多游戏的实测，1080P大家应该不用想也知道，这张卡就是爆杀，这里给大家展示2K、4K以及8K的成绩。

首先是2K分辨率下，开启DLSS 2的索泰RTX 4090 PGF OC相比起前代卡皇已经大幅领先了，一旦开启了DLSS 3，这张显卡仿佛脱缰的野马！2K下不少游戏有了300+的帧数表现，看来还是太小看这张索泰RTX 4090 PGF OC了，4K甚至8K才是它的战场。

提升分辨率至4K，索泰RTX 4090 PGF OC终于能够大展身手了，开关DLSS 2与DLSS 3，游戏帧数竟有30-40 FPS的差距，这还只是跟它自己比较。如果你用索泰RTX 4090 PGF OC与RTX 3090 Ti相比，那简直就是降维打击，超强的性能让它可以4K@144Hz畅玩3A大作。

视频内容创作性能测试

游戏表现可以说是相当的惊艳，那生产力创作上索泰RTX 4090 PGF OC又有怎样的惊喜！这里我们选择PugetBench、PCMark 10、Blender等多款常见的测试软件，来测试这款显卡在日常办公、视频内容生产、专业渲染等方面的性能表现。

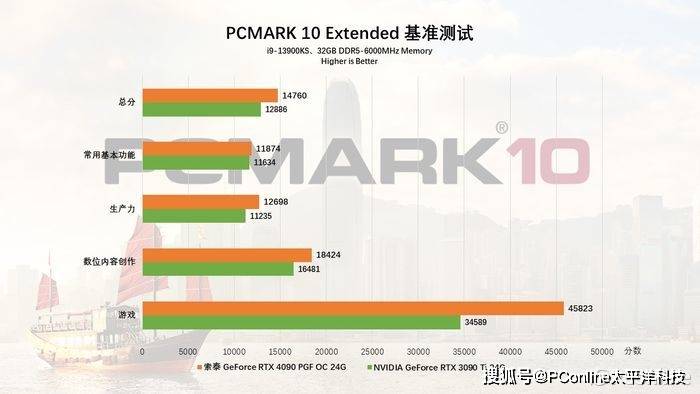

首先是PCMark 10 Extended项目，索泰RTX 4090 PGF OC显卡在每个项目上都完成了超越，整体性能领先前代的RTX 3090 Ti达到了15%左右，不过根据我们前面的测试，领先幅度远不止于此，毕竟单是游戏中就是几十上百帧的差距。

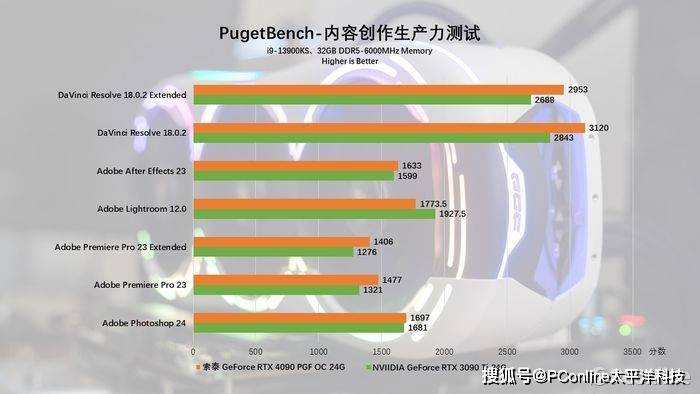

而在视频内容创作上，索泰RTX 4090 PGF OC得益于更快的显存于更强的性能，跑Pugetbench的Pr项目确实比前代卡皇快了很多，有大约30%的性能提升。如果你用达芬奇进行测试，那索泰RTX 4090 PGF OC的优势会更加明显，毕竟AV1编码是30系显卡不曾拥有的技术，后续我们也会对这部分进行更详细的测试。

专业内容创作性能测试

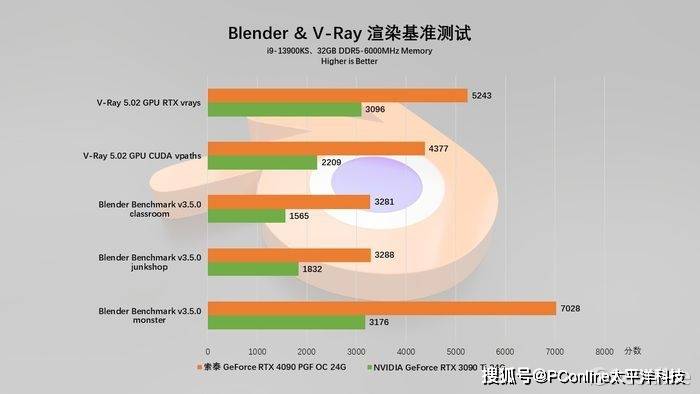

既然是创作，那除了视频内容当然还有专业的渲染与工业软件，在N卡常用的Blender渲染软件中，索泰RTX 4090 PGF OC相比RTX 3090 Ti有97%的性能提升！你没有听错，就是翻倍的性能表现！RTX 40系的性能果然不让人失望。

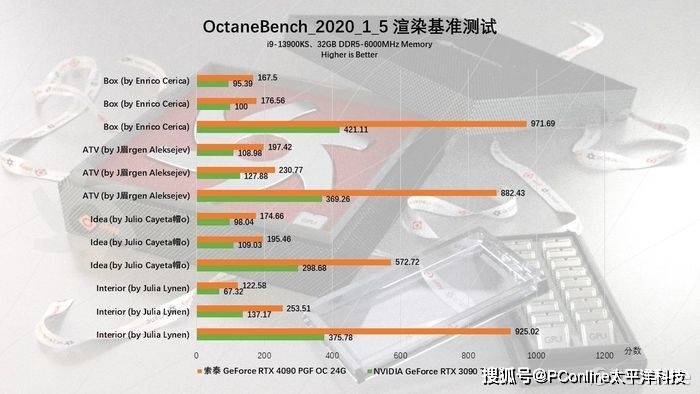

同样出色的还有OC渲染器，索泰RTX 4090 PGF OC的表现真的是顶级的存在，性能也提升了95%以上，想要提升专业性能的用户不妨考虑一下这张索泰RTX 4090 PGF OC，顶级的显卡顶级的体验，当然你也将获得顶级的效率。

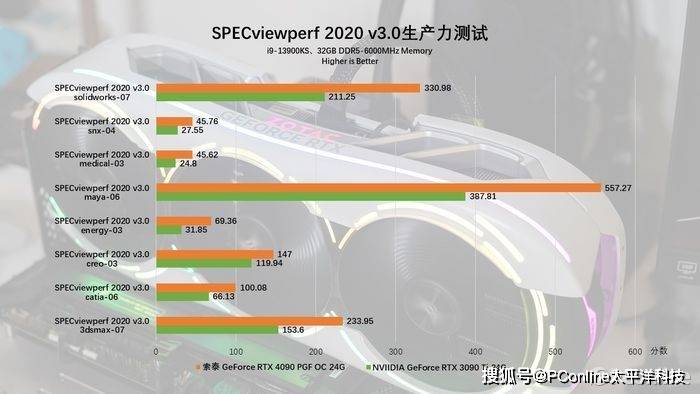

像SPEX的专业领域我们也没有放过，当然我们的索泰RTX 4090 PGF OC没有辜负我们的期待，65%的性能提升充满惊喜。这也得益于全新架构的加持，才让这款显卡能够实现如此“变态”的性能提升。

NVIDIA双编码器测试

上面我们也提到了RTX 40系列还藏有一项黑科技可以加速你的视频内容创作，其实就是它的第八代NVIDIA双编码器，它支持时下热门的AV1编码，作为下一代主流的视频编码技术有着自己独特的优势，更快的编码速度和更高质量的流媒体传输性能，让越来越多的剪辑软件和视频网站青睐于它，像我们熟悉的达芬奇、剪映、B站等已经支持AV1编解码，未来AV1将会成为一个新趋势。

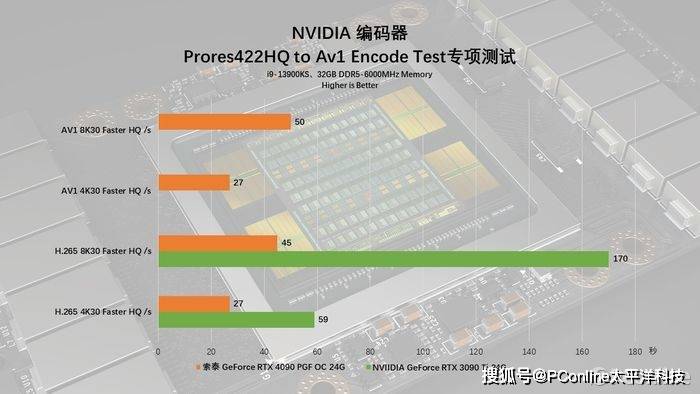

先看看大家关心的速度，我们选用NVIDIA提供的样片进行导出测试，有第八代NVENC双编码器加持的索泰RTX 4090 PGF OC确实能带来更好的性能表现，同样是H.265视频输出，它的效率就要比上代显卡快多了；若你是输出8K30的视频，这张天花板级别的RTX 4090只需要46秒就能完成了，相比之下隔壁的RTX 3090 Ti却要170秒，几乎是4倍的效率提升！

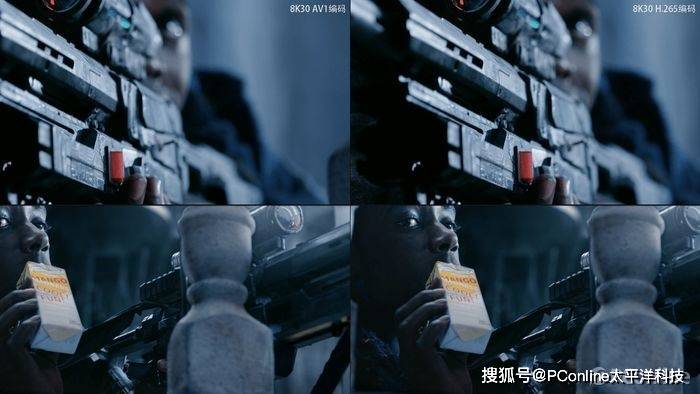

另外我们再来看看H.265格式与AV1格式下的画质区别，从肉眼来看，其实画质几乎完全一样，这样也意味着AV1可以用更小的空间占用量实现与H.265同等规格的画质表现，总的来说，无论是导出速度、空间占用还是画质表现，它都完胜H.265。

AI性能测试

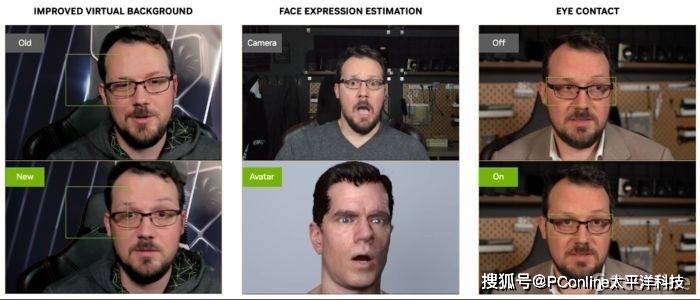

AI是现在这个时代的浪潮，不到一年的时间里，AI已经席卷了各行各业，各式各样的AI工具接踵而至。而作为AI时代最大的赢家老黄在GTC上、在COMPUTEX 2023上都大谈AI，甚至说“现在就是AI的iPhone时刻”，甚至为了让大家感受AI的魅力，进一步推出了一系列AI产品与服务，震撼全场。

借着这个机会，我们也对索泰RTX 4090 PGF OC显卡进行AI运算能力测试，在使用达芬奇AI ACCELERATED MAGIC MASK测试时，同一项目下，架构革新后的索泰RTX 4090 PGF OC有着更快的渲染时间，原本RTX 3090 Ti需要几十秒才能完成的操作，现在仅用17秒！

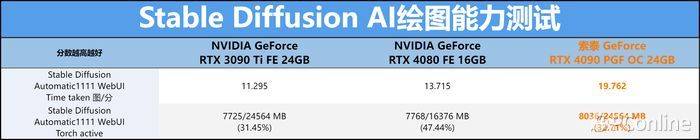

要说测AI又怎么能够少得了生成式AI中最经典的Stable Diffusion AI画图呢，拥有24GB超大显存的索泰RTX 4090 PGF OC显卡可以说是这里的最强王者！选择NVIDIA提供的描述，生成50张768 x 768的图片，索泰RTX 4090 PGF OC以1分钟19张图的速度一骑绝尘，作为对比，上代的RTX 3090 Ti则是一分钟11张图，可见架构革新确实能够带来不小的性能提升，换用新的RTX 40系显卡也能让你在AI时代乘风破浪。

RTX VSR测试

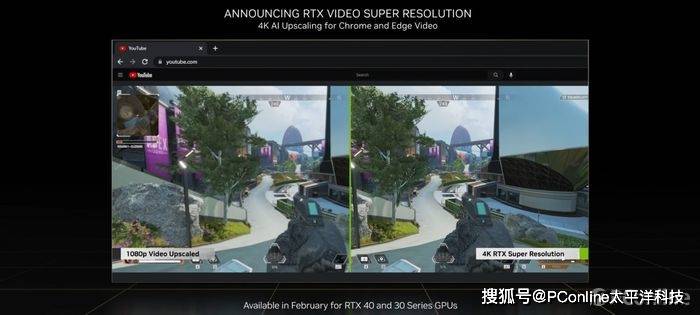

AI的能力大家看完了，再给大家看个有意思的。素有视频版DLSS的RTX Video Super Resolution 视频超分辨率技术（RTX VSR）终于上线了。在RTX 4090上市那会儿，这项技术还没发布，现在刚好有索泰RTX 4090 PGF OC显卡，那就用这张显卡看看，顶级的性能加上超强的AI技术，究竟能不能将低分辨率的视频也提升到前所未有的效果。

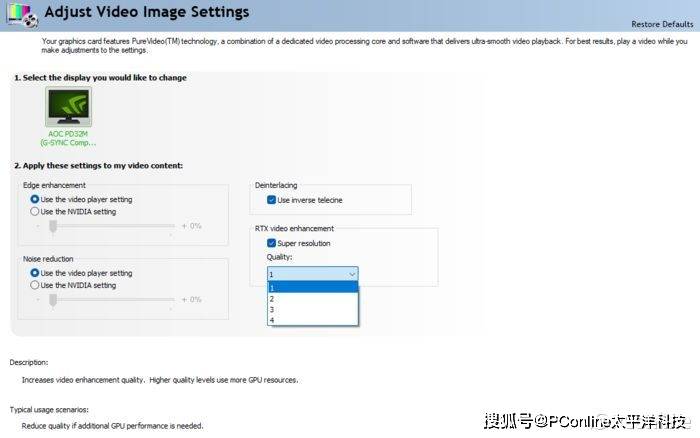

首先开启RTX VSR需要你的显卡为30系或40系，在NVIDIA控制面板中找到视频图像设置，手动开启RTX Video enhancement即可启用RTX VSR技术，其中分为1-4档调节，数字越大质量越好。

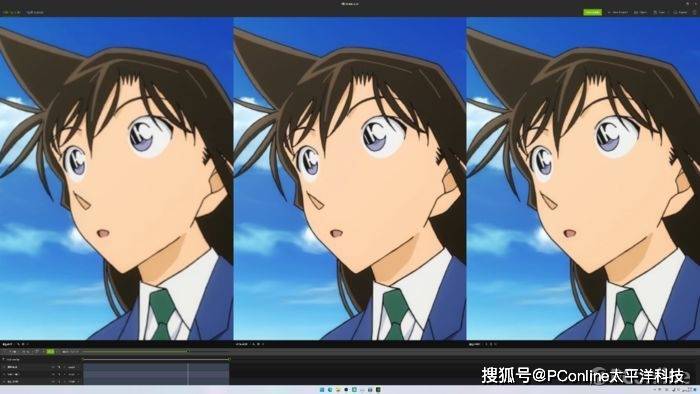

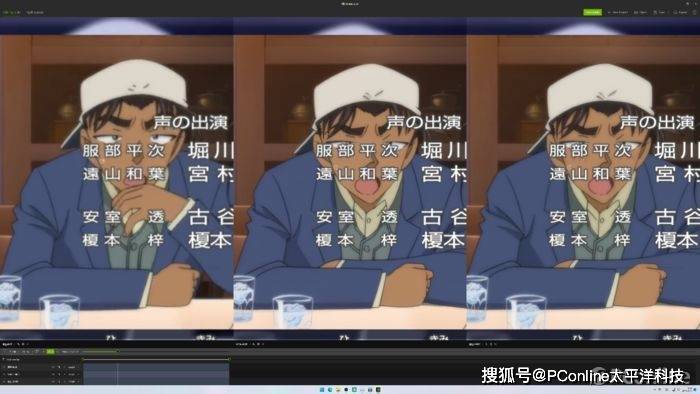

实测环节，可以看到在开启RTX VSR技术之后，原视频里的人物线条由原本的模糊不清变得十分清晰锐利，甚至部分细节已经超越原生1080P了，并且低画质的视频也有不少噪点，在开启VSR 4档后，噪点几乎消失。

除此之外，由于是AI智能提升分辨率的缘故，字体在原生的480P视频中有些发虚，甚至字体边缘可以看到毛边，不过有了VSR的加持后，字体锐利可见，完全不输原生1080P的效果，不得不说VSR确实有点东西。

这里我们也给大家准备了对比视频，从视频里就可以看到VSR的效果之明显，最高级别的VSR 4跟原生480P相比就是一眼的区别，在开启RTX VSR技术后，部分图像质量有了显著提高，不仅锯齿和噪点几乎全部消失，颜色过渡也更为平滑，目前VSR能有这种表现堪称惊艳。

左：原生480P 中：VSR 4档 右：原生1080P

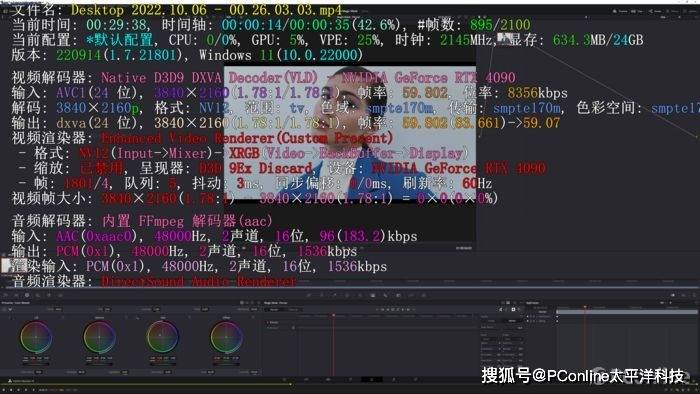

当然你除了在浏览器能够使用这项功能外，本地浏览器也能享受黑科技的魅力，VLC是目前首个支持RTX VSR技术的本地播放器，且能够支持多种视频格式播放，你硬盘里的老视频也能拥有清晰画质了！

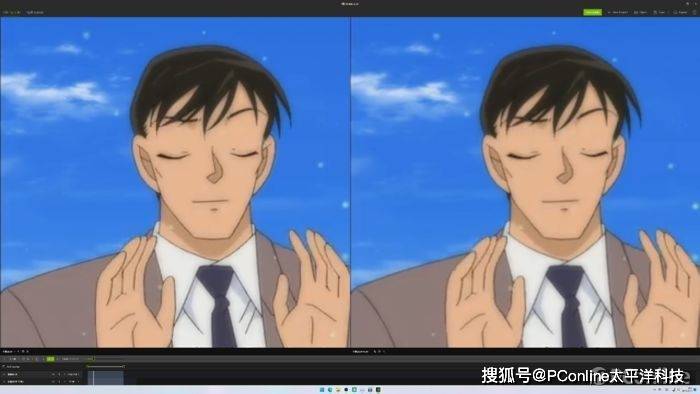

我们将本地的360P画质视频进行RTX VSR 4档渲染，从画面上看，开启了VSR技术后，右侧的渲染视频确实比左侧原生的视频要清晰许多，并且肉眼可见噪点的减少，观感上要明显好于原生的360P视频。

如果你想知道本地VSR的效果，这里也有视频可以看到二者的差距，确实能够明显看出有VSR的加持后，不少细节重新清晰可见，对一些低分辨率视频确实有提升。

左：本地原生360P 右：VSR-4档

总的来说，索泰RTX 4090 PGF OC上的RTX VSR技术还是相当不错的，既有不错的观感，又有合适的功耗，有了这项全新的技术，将为玩家和视频观看者带来革命性的新体验！

超频潜力测试

可以解锁功耗的RTX 4090，那怎么能少得了超频呢，索泰RTX 4090 PGF OC显卡，无论是散热配置还是性能释放，都是顶级中的顶级。这里我们将使用索泰的FireStorm控制中心对显卡进行超频，这款软件不仅能够用于超频，还能轻松控制显卡BIOS、灯效调节、查看显卡状态等。

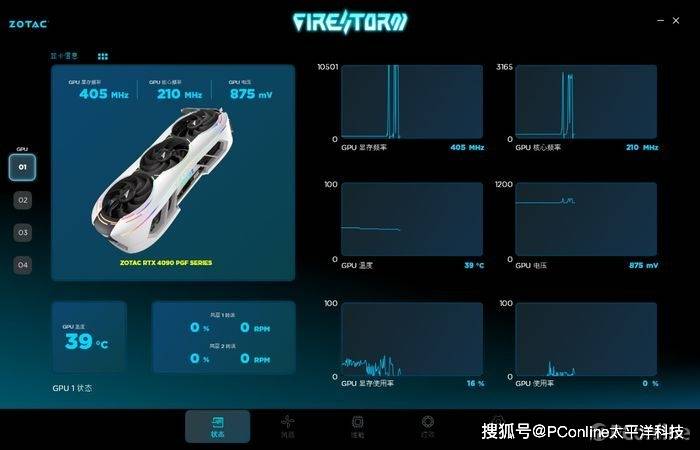

查看显卡信息

超频与BIOS切换

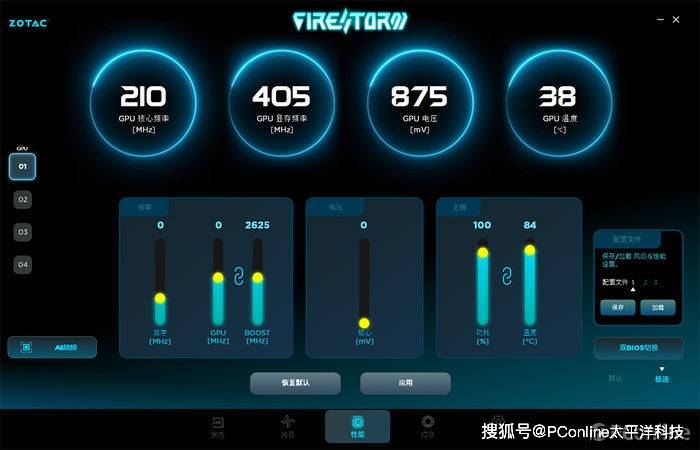

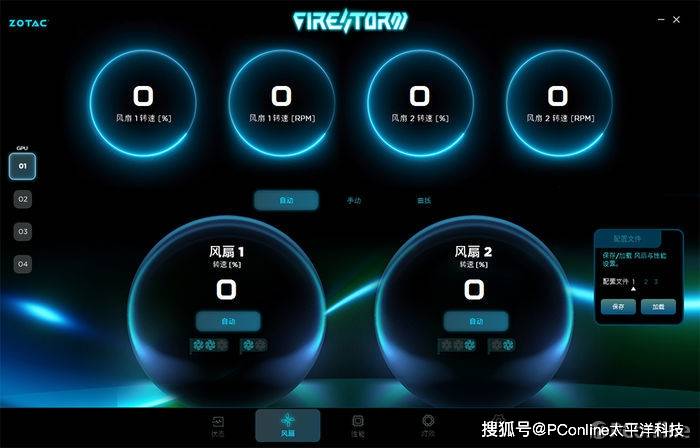

风扇转速调节

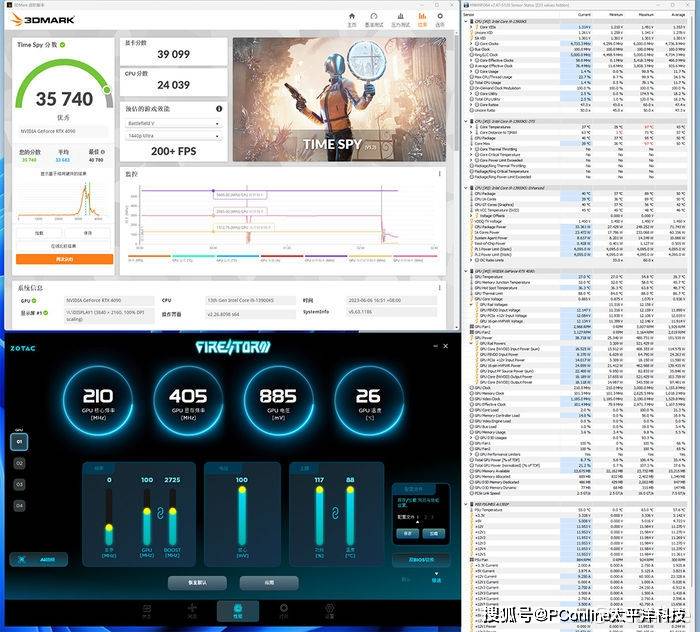

在解锁显卡的功耗限制与温度墙后，我们将GPU核心和GDDR6X显存同时超频，在FireStorm中将这款显卡的BOOST频率提升到2725MHz，相比默认状态拉高了100MHz，此时显卡依旧稳定运行，在3DMark的Time Spy测试中，显卡得分39099，比默认状态好出不少。

我们继续尝试，在FireStorm中我们将GPU核心频率提升50MHz，FireStorm中显示，这款GPU的Boost频率已经有2775MHz了。继续尝试Time Spy测试，索泰RTX 4090 PGF OC顺利完成，得分39325分，再度刷新记录。并且功耗稳定在480W左右，散热也维持在良好的水平，核心仅有60℃不到。

最后我们也是尝试了更高的频率，成功将索泰RTX 4090 PGF OC的GPU核心频率提升了190MHz，显存频率提升了1000MHz。在3DMark中这款显卡能够稳定运行在3075MHz下，要知道，这还只是在风冷状态下，如果是水冷，那它还能再高一些，此时Time Spy测试得分39975，仅差一步之遥就可冲上4W大关。并且相比默频状态的38122分提高近2000分，超频潜力可见一斑。

功耗与发热测试

超强的超频潜力，缘于索泰RTX 4090 PGF OC极致的散热配置，最后我们就来试试这款显卡的散热性能表现~

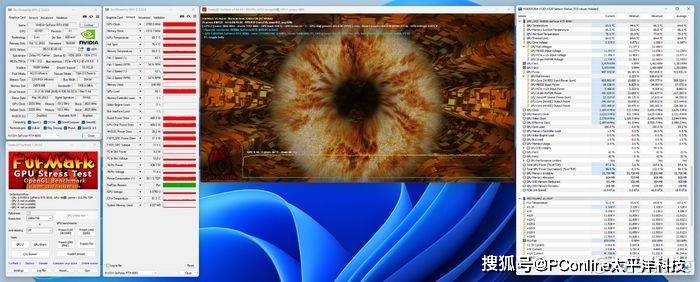

在使用Furmark烤机15分钟后，这款显卡的GPU温度稳定在65.7℃，这样的成绩比起上代的RTX 3090 Ti可以说是质的飞跃，如果跟其他RTX 4090比起来，那也是妥妥的第一梯队，可见其散热效率的确非常高。

除了核心，显卡内还有个发热大户——GDDR6X显存，不过从实际情况来看，显然是我多虑了，有了高系数的导热垫和直触均热板设计后，显存的温度仅仅只比核心高了一点点，66℃的表现，放在前代显卡中，那就是鹤立鸡群的存在，30系显卡看了都是无法企及的高度。

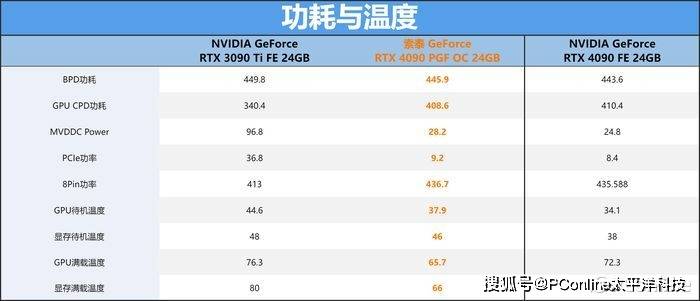

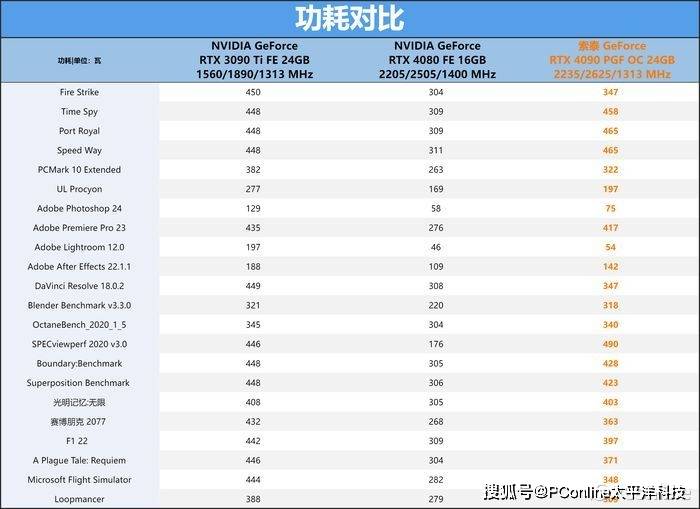

众所周知，这是一张功耗可以干到530W的旗舰显卡，那实际使用中，会不会功耗爆炸？这里我们还利用HWINFO64软件与FrameView软件双重记录多款显卡的功耗表现情况，从图中可以看到索泰RTX 4090 PGF OC的功耗控制相当出色，测试的多款软件与游戏中，功耗都维持在400W附近，功耗表现远低于上代的RTX 3090 Ti。

就看这个表现，你就说索泰RTX 4090 PGF OC牛不牛吧！用更低的功耗实现更强的性能，完全吊打上代卡皇，这才是顶级RTX 4090应有的表现。老黄的Ada Lovelace架构配合TSMC的4N工艺，40系的功耗比堪称逆天！

评测总结

测完索泰GeForce RTX 4090 PGF OC，只剩一句赞叹“顶级旗舰之所以顶级，是因为在各个方面都做到了顶尖水准”，用这句话形容这张显卡一点都不为过。而全新的Ada Lovelace架构、TSMC 4N制造工艺、DLSS 3、RTX VSR等黑科技也是悉数登场，给这张顶级的显卡又披上了强劲战甲，让它的性能达到了前所未有的高度。

在我们的实测过程中，就能感觉到索泰GeForce RTX 4090 PGF OC的不一般，无论是性能、颜值、还是配置都是当今最强的RTX 4090之一。单就游戏表现来说，它不仅能够满足你的4K高刷体验，甚至8K也有一战之力。散热更是一绝，超强的效能造就了极致的超频的潜力，不过28相豪华供电也功不可没，这都是它能够站在性能顶峰的强势资本。

再聊聊它的外观，这回的索泰GeForce RTX 4090 PGF OC可以说变了也可以说没变，变的是相比前代的PGF系列，采用了更前卫的设计理念，不变的是继承了AMP系列的设计风格，圆润的外观在这个棱角分明的时代，可谓是赚足了眼球，白色的机身设计更符合时下的潮流，颜值党看了都直呼过瘾。

总的来说，索泰GeForce RTX 4090 PGF OC显卡既是自家旗下的顶尖之作，也是目前的地表王者。如果你也想感受一下卡皇的威力，那它就是你的最佳选择。目前索泰GeForce RTX 4090 PGF OC已经上市，售价16999元，感兴趣的话可以去了解一下。

Ada Lovelace架构讲解

Turing、Ampere上两代架构核心均以人物来命名，前者是计算机科学之父——艾伦·麦席森·图灵；后者则是“电学中的牛顿”——安德烈·玛丽·安培，电流的国际单位安培就是以其姓氏命名。那Ada Lovelace定非凡人，度娘一下果然，这是 人称“数字女王”的阿达·洛芙莱斯，编写了历史上首款电脑程序，是被世界公认的第一位计算机程序员，果真是一代比一代还要更牛。PS：她的父亲是《唐璜》的作者，诗人拜伦喔。

从Turing架构开始，NVIDIA首次在显卡中加入了加速光线追踪的RT Core单元，以及面向AI推理的Tensor Core单元，这革命性的创新使实时光线追踪成为可能。而Ampere架构则是全面的架构改进，在加入新一代的二代RT Core和三代Tensor Core基础上，还有着更先进的SM单元设计，这样显卡工作效率那是翻倍的提升。而来到Ada Lovelace架构，同时是以效率提升为大前提，自然是引入了最新的第三代 RT Cores与第四代 Tensor Cores单元，同时加入众多新颖的黑科技，从执行效率来说Ada Lovelace架构是上代Ampere架构的2倍以上，甚至光线追踪能力更是达到了恐怖的4倍性能。

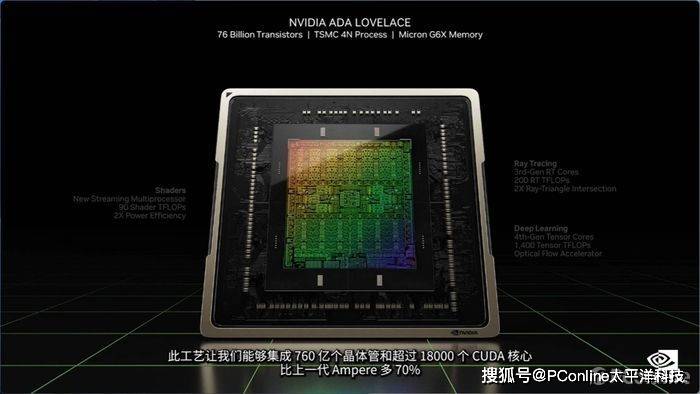

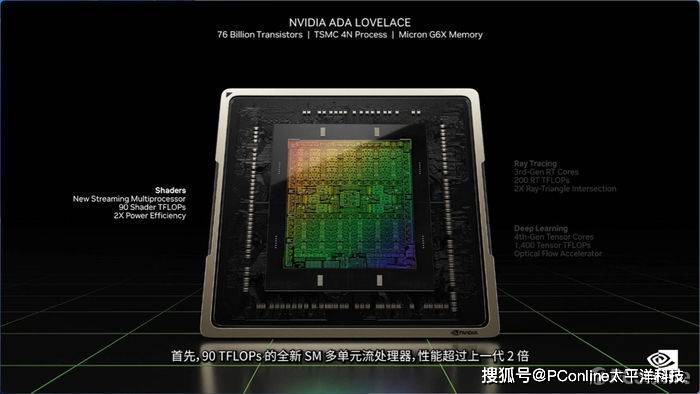

在讲述核心架构前，我们先了解几个关键词：GeForce RTX 4090、Ada Lovelace、TSMC 4N、608mm²、760亿个晶体管、2倍性能功耗比。

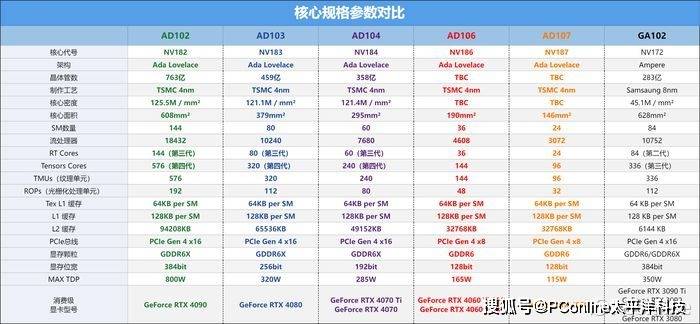

大家带着几个关键字来看上面的【显卡规格参数对比】表格，就可以更容易读懂上述表格了。最新一代的桌面显卡GeForce RTX 40系列均采用全新的Ada Lovelace架构核心， GeForce RTX 4090的核心是 AD102，目前Ada Lovelace架构核心中最为强大的，具有760亿个晶体管、16384个CUDA核心和24 GB高速美光GDDR6X显存。

得益于NVIDIA与台积电深度合作的TSMC 4N制程工艺，GeForce RTX 4090核心面积仅是608mm²（上代RTX 3090 Ti 628mm²），在更小的核心面积下却能塞下多达760亿个晶体管，比上一代的Ampere架构多出了约70%晶体管数量。

值得注意的是，制程工艺的提升不单能拥有更多的晶体管，其核心频率更是能跑得很高，GeForce RTX 4090 Boost频率就已经达到了2520MHz，这样在核心频率与高规格的双向保证下实现了比上代显卡高达2倍的性能功耗比。

如果你还是不太懂，这里笔者就逐一为了Ada Lovelace架构显卡的构成。

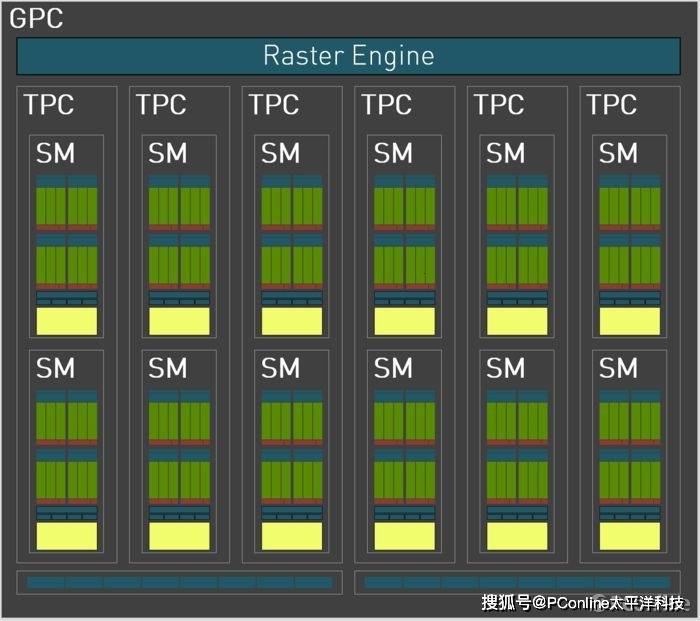

刚才我们已经说到，一个完整的Ada Lovelace架构AD102核心内部拥有12个GPC，而每个完整的GPC中包含了一个专用的Raster Engine（光栅化引擎），两组ROPs共16个ROP（光栅化处理单元），以及6个TPC与12个SM单元。

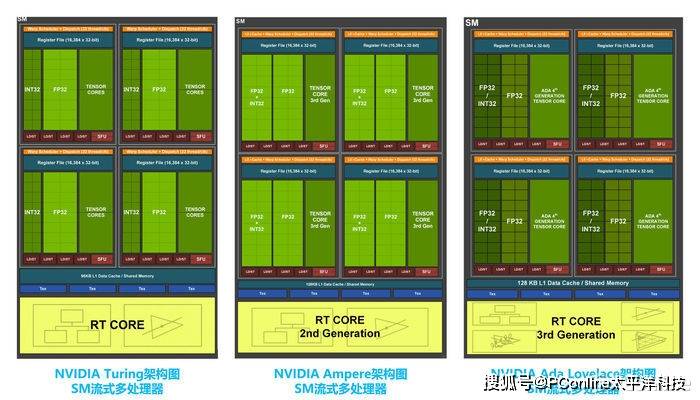

全新的SM流式多处理器

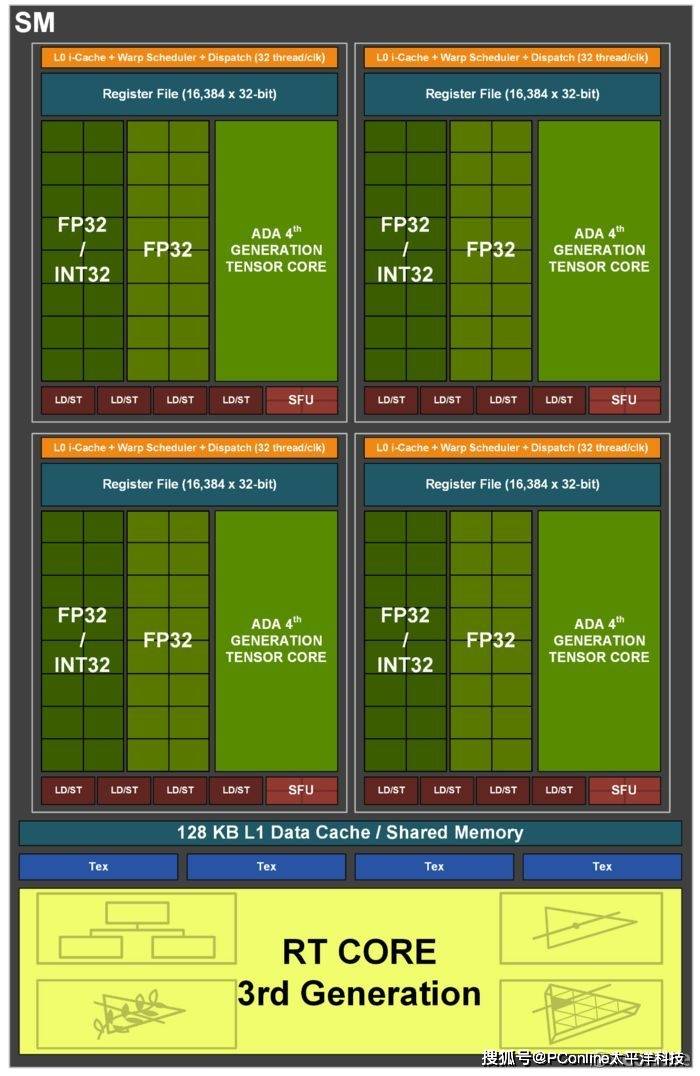

Ada Lovelace架构中最大的亮点之一：全新的SM流式多处理器，每个SM包含了128个CUDA核心、1个第三代的RT Cores,4个第四代 Tensor Cores（张量核心）、4个Texture Units（纹理单元）、256 KB Register File（寄存器堆），以及128 KB L1 数据缓存/共享内存子系统，于是这一个全新的SM单元有着超过上一代2倍之的性能表现。

过去的Turing架构INT32 计算单元与FP32数量是一致的，而两者相加才组成了64个CUDA核心。但是Ampere架构开始，左侧的计算单元实现了FP32+INT32的计算单元并发执行，也就是说CUDA核心数量翻倍到了128个。

再来看看Ada Lovelace架构的SM，FP32/INT32的计算单元组合，同样实现了每个SM内含128个CUDA的设计，看似提升不大，但是当你了解到GeForce RTX 4090拥有128个SM，16384个CUDA核心，那你也就应该明白达82.6 TFLOPS的着色器能力是如何实现的了，比上一代的RTX 3090 Ti显卡的40 TFLOPS，还真是提升了两倍有多。

另外缓存方面Ada Lovelace架构也进行了大规格的提升，首先每个SM单元中单独配上了128 KB的缓存，这样RTX 4090显卡中就实现了163MB L1/共享内存。其次核心的二级缓存进行进行了重新的设计，并且完整AD102核心是96MB二级缓存，而RTX 4090显卡拥有72MB二级缓存，也可能是因此Ada Lovelace架构核心对显存位宽的依赖性并不高。

技术讲解：第三代RT Cores与第四代Tensor Cores

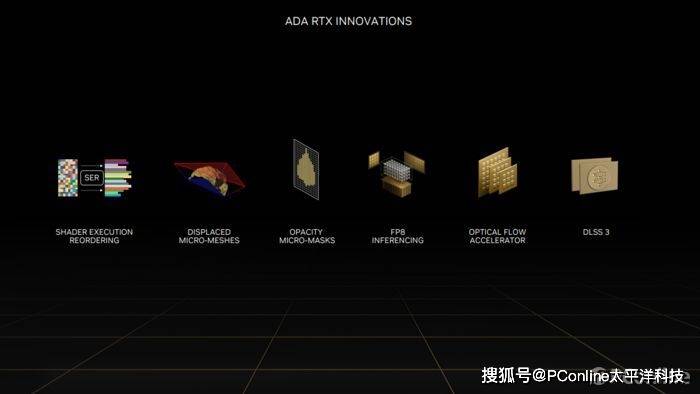

以为刚才的CUDA数量与超大L2缓存就已经很猛了，实现上Ada Lovelace架构最大的提升还是在第三代 RT Cores与第四代 Tensor Cores身上。

第三代 RT Cores

RT Cores用于光线追踪加速，第三代 RT Cores 的有效光线追踪计算能力达到 191 TFLOPS，是上一代产品 2.8 倍。

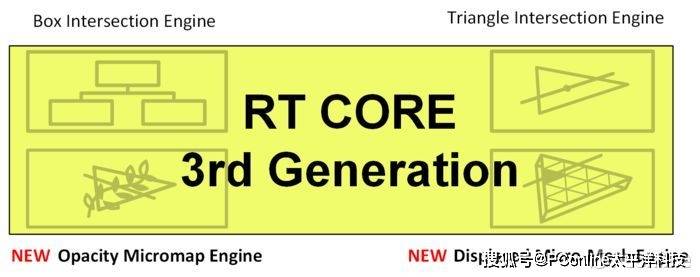

在Ampere架构中，第二代RT Cores支持边界交叉测试（Box Intersection testing）和三角形交叉测试（Triangle Intersection testing），用于加速BVH遍历和执行射线三角交叉测试计算，虽然光线追踪处理能力已经比初代的Turing架构核心更高效，但是随着环境和物体的几何复杂性持续增加，传统的处理方式很难再以更高效率、正确反应出的现实世界中的光线，尤其是光的运动准确性。

所以在第三代 RT Cores增加了两个重要硬件单元：Opacity Micromap Engine与Displaced Micro-Meshes Engine引擎。Opacity Micromap Engine，主要是用于alpha通道的加速，可以将 alpha 测试几何体的光线追踪速度提高2倍。

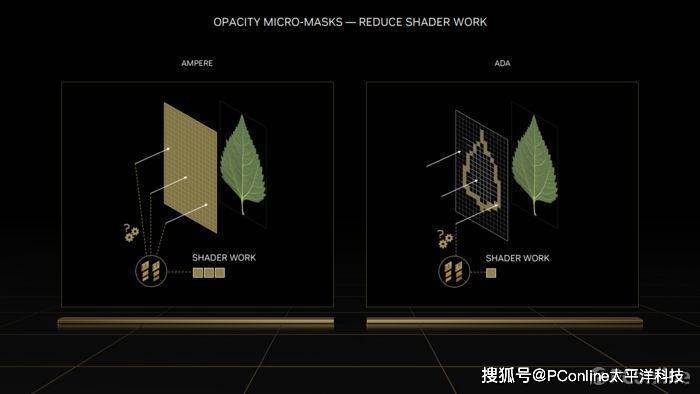

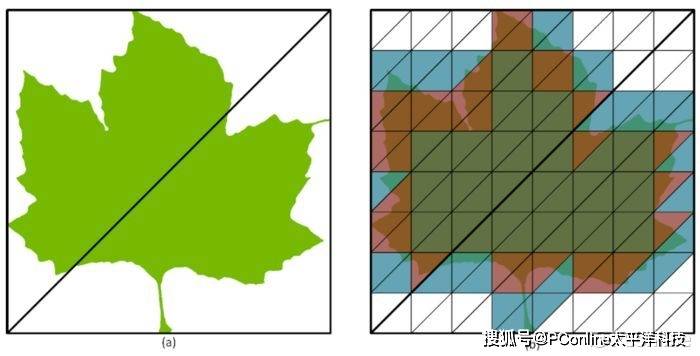

在传统光栅渲染中，开发人员使用一些 Alpha 通道的素材来实现更高效的画面渲染，例如 Alpha 通道的叶子或火焰等复杂形状的物体。但在光线追踪时代，这传统的做法会为光线追踪带为不少无效的计算，例如运动性的光线多次通过一块叶子，光线每击中一次叶子，都会调用一次着色器来确定如何处理相交，这时就会做成严重的执行成本与时间等待成本。

而Opacity Micromap Engine用于直接解析具有非不透明度光线交集的不透明度状态三角形。根据Alpha 通道的不透明，透明与未知等三个不同的块状态进行处理：透明则直接忽略继续找下一个，不透明块则记录并告之命中，而未知的则交给着色器来确定如何处理，这样GPU很大部分都不需要进行着色器的调试处理，能够实现更为高效的性能。

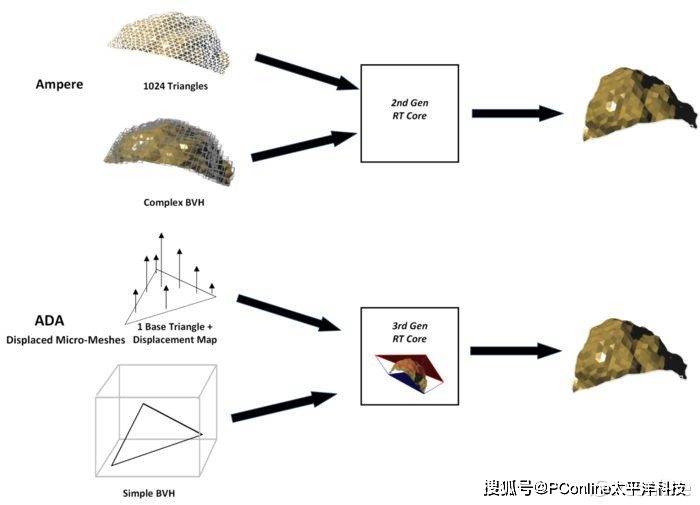

Displaced Micro-Meshes Engine

如果说Opacity Micromap Engine加速的是面处理，那么Displaced Micro-Meshes Engine就是几何曲面细节的加速器。如上图所示，在Ada Lovelace架构中，通过1个基底三角形+位移地图，就可以创建出一个高度详细的几何网格，所需要资源占用比二代RT Cores更低，效率也更高。

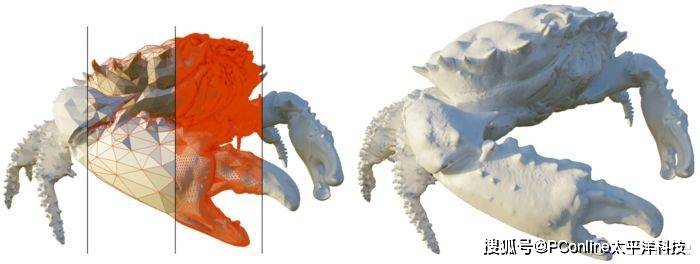

通过NVIDIA给出的创建14:1珊瑚蟹例子来说事，这里我们需要需要1.7万个微网格、160万个微三角形，在Ada Lovelace架构中BVH创建速度可加快7.6倍，存储空间缩小8.1倍。Displaced Micro-Meshes Engine起到了关键性的作用，其将一个几何物体根据不同细节分成密度不一的微网络处理，红色密度超高，细节处理越为复杂 。相应的低密度微网络区域则可以释放更多的资源与存储空间，这样Displaced Micro-Meshes Engine就可以帮助BVH加速过程，减少构建时间和存储成本。

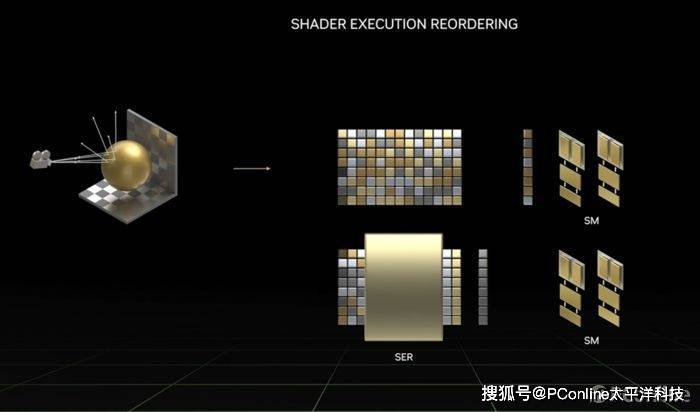

同时Ada Lovelace架构SM中新增了着色器执行重排序（Shader Execution Reordering，SER），这是由于光线追踪不再只有强光或者阴影渲染处理，未来将会更多的是在光线的运动性，这样光线就会变得越来越复杂，想要第三代 RT Cores与第四代 Tensor Cores有着更高的执行效率，那就得为他们来安排一位管家。而着色器执行重排序（SER）就是为了能够即时重新安排着色器负载来提高执行效率，为光线追踪提供2倍的加速，也能更好地利用 GPU 资源。不过目前仍未有实例，想实现这个功能，还得游戏与开发工具的支持才行。

第四代 Tensor Cores

Tensor Cores是专门为执行张量/矩阵运算而设计的专用执行单元，这些运算是深度学习中使用的核心计算功能。第四代 Tensor Cores 新增 FP8 引擎，具有高达 1.32 petaflops 的张量处理性能，超过上一代 的 5 倍。

技术讲解：DLSS 3

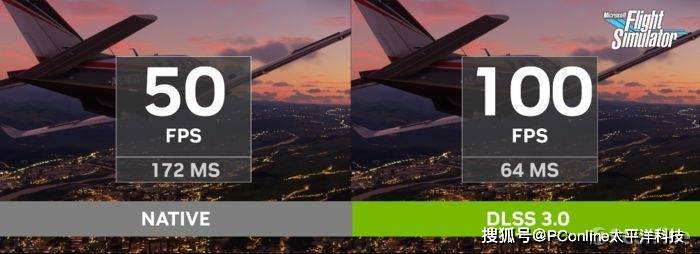

或者说第四代 Tensor Cores太硬核你不会知道是啥？提升意义在哪？但是Tensor Cores最经典的应用DLSS你肯定会知道，这一次Ada Lovelace架构支持NVIDIA最新的DLSS3技术。

之前我们也聊过DLSS技术，其设计之初是为了弥补光线追踪技术后的性能损失，具体的表现为开启光线追踪技术后游戏帧数大幅度的下降，甚至很难保证游戏流畅的运行。于是DLSS使用低分辨率内容作为输入并运用AI技术输出高分辨率帧，从而提升光线追踪的性能。

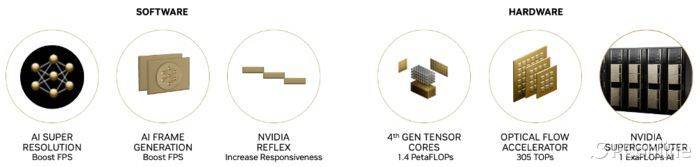

在DLSS3中包含了三项技术：DLSS 帧生成、DLSS 超分辨率（也称为 DLSS 2）和 NVIDIA Reflex。你可以理解为DLSS3是在DLSS2的基础上，新增了DLSS 帧生成技术；而后两技术中，DLSS 超分辨率只需要GeForce RTX显卡都能使用上，NVIDIA Reflex则是GeForce 900 系列以后的显卡都用使用上。

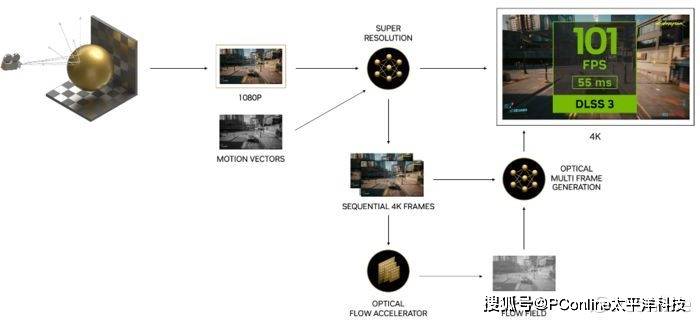

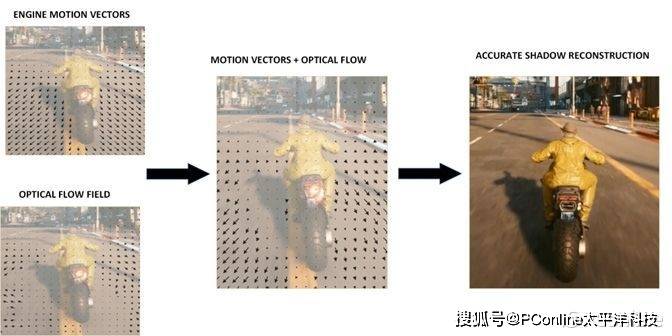

想实现DLSS 帧生成可不简单，这需要配合上Ada Lovelace架构的GeForce RTX 40系列显卡才行。DLSS 帧生成技术原理是：利用 AI 技术生成更多帧，以此提升性能。DLSS 会借助 GeForce RTX 40 系列 GPU 所搭载的全新光流加速器分析连续帧和运动数据，进而创建其他高质量帧，同时不会影响图像质量和响应速度。

从Ampere架构开始，NVIDIA显卡就已经支持了光流加速器，而Ada Lovelace架构的光流加速器升级到了第二代，其提供了高达300 TeraOPS (TOPS) ，比安培架构的初代光流加速器（Optical Flow Acceleration，OFA）快 2 倍以上。为了实现DLSS帧生成，OFA扮演了重要的角色，其配合上新的运行⽮量分析算法在DLSS3技术框架内实现精确和高性能的帧生成能力。

另外，由于DLSS 帧生成是在GPU上作为后处理执行的，那么即使在游戏受到CPU性能限制的时候，我们同样能够从中获得更好的游戏性能提升。尤其是那种物理计算密集型的游戏或大型场景游戏，DLSS2均可以让GeForce RTX 40系列显卡以高达两倍于CPU可计算的性能来渲染游戏。

最后由于DLSS 3是建立在DLSS 2基础之上的，游戏开发者可以在已支持DLSS 2或NVIDIA Streamline的现有游戏中快速集成该功能，所以DLSS 3已在游戏生态得到广泛应用，目前已有超过35款游戏和应用即将支持该技术。

阅读小亮点：NVIDIA Reflex

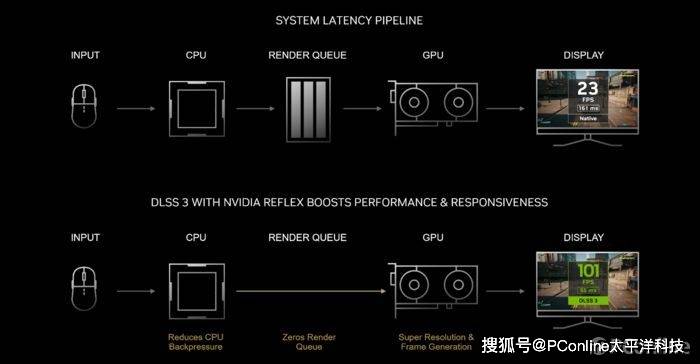

NVIDIA Reflex也是DLSS3其中的一环，它可以使GPU和CPU同步，确保最佳响应速度和低系统延迟。

想要实现端对端的最低延迟，你需要确保游戏、显示器以及鼠标三者都同时支持并开启了Reflex 技术。

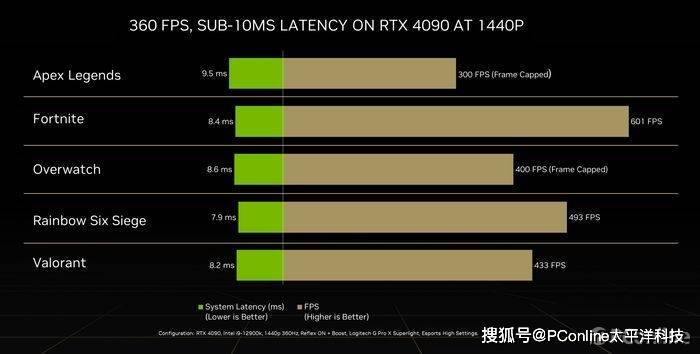

当GeForce RTX 40 系列显卡和 NVIDIA Reflex搭配上后，直接达到1440p分辨率360 FPS的体验，这着实是性能有点强劲了。

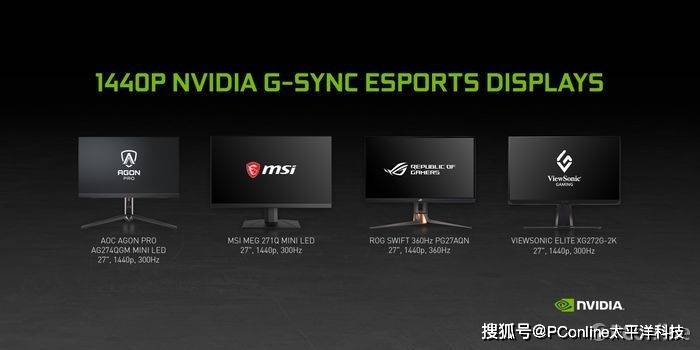

在GTC2022大会时已经透露将会还有4 款 1440p 分辨率的新型 G-SYNC 电竞显示器将要发布，包括采用mini-LED技术的AOC AG274QGM – AGON PRO Mini LED、MSI MEG 271Q Mini LED 和 ViewSonic XG272G-2K Mini LED三款显示器刷新率均为300Hz，而最猛的是ASUS ROG Swift 360 Hz PG27AQN ，刷新率直接来到了360Hz。

但唯一一个问题就在于，部分显示器厂商认为此类产品受众人群较少，会降低此类显示器的产能，甚至产品就已经被内部PASS掉，所以1440p360Hz是很美好，但现实也是相当的骨感。

技术讲解：双NVIDIA编码器（NVENC）

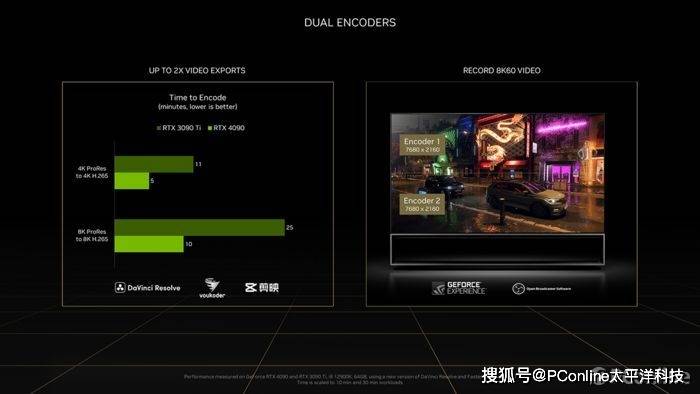

GeForce RTX 40 系列显卡还有一个全新的升级，那就是双编码器NVENC。第八代的NVENC双编码器不仅支持H.264与H.265，还支持开放式视频编码格式 AV1。

而由于AV1是一种免版税的视频编码格式，上游软件厂商与下游戏的配套端都在大力推广此编码格式，我们也会看到越来越多的硬件与软件支持AV1格式，包括剪映专业版、DaVinci Resolve、以及 Adobe Premiere Pro 较为流行的 Voukoder 插件均支持，且均可通过编码预设使用双编码器，这样我们等待视频导出的时间缩短将近一半。

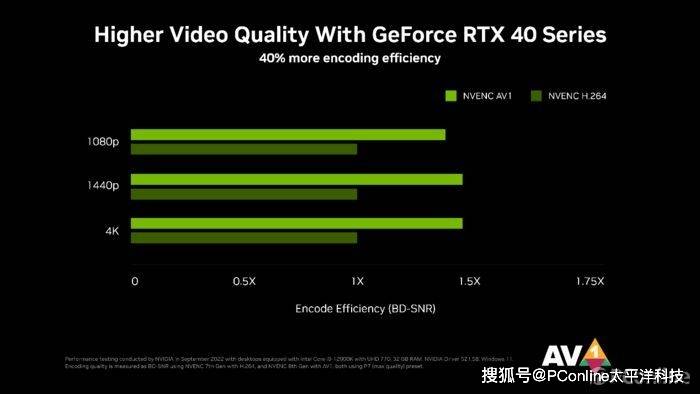

不单是视频制作软件，AV1格式也将会是主播、游戏直播UP主们的新宠儿，在保证画面最高质量的情况下，AV1 编码器可将效率提高 40%，同时显卡的占用也更低。包括OBS Studio一一代软件中也会增加AV1格式的支持。另外我们还能通过 GeForce Experience 和 OBS Studio 录制高达 8K60 的内容，这样我们做游戏录制也会变得更为轻松。

包括我们之后测试时使用的游戏内录视频都是支持AV1格式，同时双编码器NVENC在资源占用和适配上做得越来越好。
