— 微星MAG B860M MORTAR WIFI迫击炮主板评测：酷睿Ultra 200S新搭档！性能小钢炮的性价比之选 —

写在开头

就在前段时间，发布了全新的酷睿Ultra 200S台式机处理器，与之一同发布的还有高端的Z890芯片组主板。不过高端主板终究是极少部分玩家的选择，更多玩家更青睐于主流级别的B系列主板！这不？为了让更多人能享受到全新酷睿Ultra 200S处理器的性能，降低电脑的组建成本，Intel特别在2025年开年之际为用户带来了更具性价比的非K系列处理器，以及B860、H810芯片组主板。

今天我们也在第一时间上手体验了微星MSI MAG B860M MORTAR WIFI主板，又被玩家亲切的称为“微星B860M迫击炮主板”。熟悉DIY装机的玩家应该对微星的迫击炮系列不陌生，它可以说是装机最热门的主板系列，扎实的用料设计，超高的性价比是这个系列受欢迎的关键，而作为新品的微星B860M迫击炮WIFI主板自然也延续了迫击炮系列的特色，不信接着往下看~

Intel B860芯片组介绍

既然这次评测的主角是微星B860M迫击炮主板，那自然是要介绍一下B860芯片组的。这一代主板最大的变化就是更换了接口，为LGA 1851，目前只有酷睿Ultra 200S系列台式机处理器可用。

作为桌面级处理器中划时代的产品，英特尔酷睿Ultra 200S系列处理器核心代号：Arrow Lake-S，光刻采用先进的台积电N3B制造工艺，更有着创新的分离式模块设计，其计算模块中性能核心（P核）与能效核心（E核）均得到了全面的提升。甚至这一代的酷睿Ultra 200S系列处理器更是内置了全新的Xes核心显卡与3rd Gen NPU(lntel第3代NPU单元）。因此酷睿Ultra 200S系列处理器的综合能力得到了大幅度的提升，其功耗与温度控制方面也有着出色的表现。

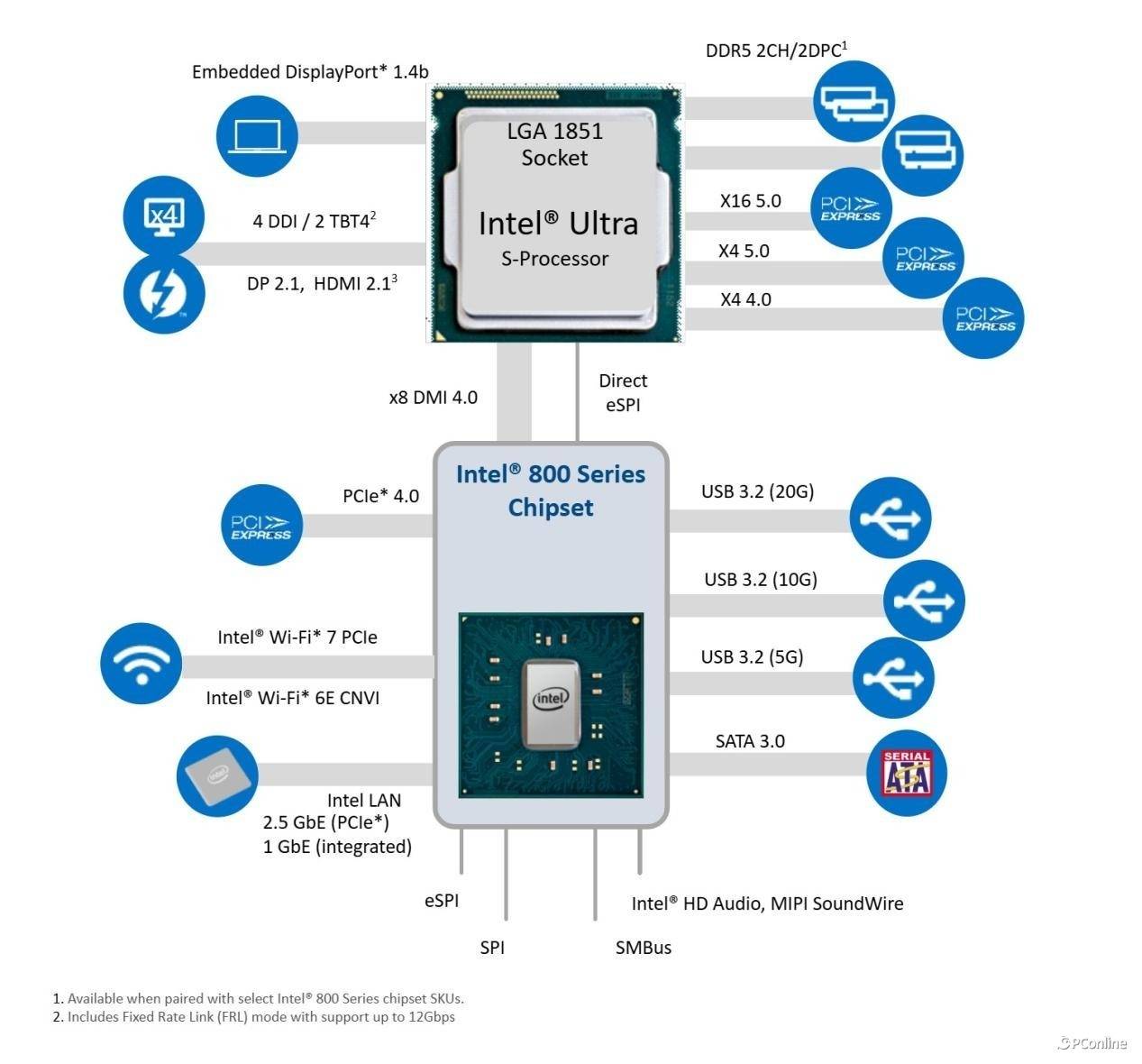

同时从上图我们就可以看到，这一代的酷睿Ultra 200S系列处理器与英特尔800系列芯片组搭配使用，有着更为丰富的扩展性能。从处理器端分出来了2条雷电4、16条PCIe 5.0，以及单独的4条PCIe 5.0与4条PCIe 4.0。

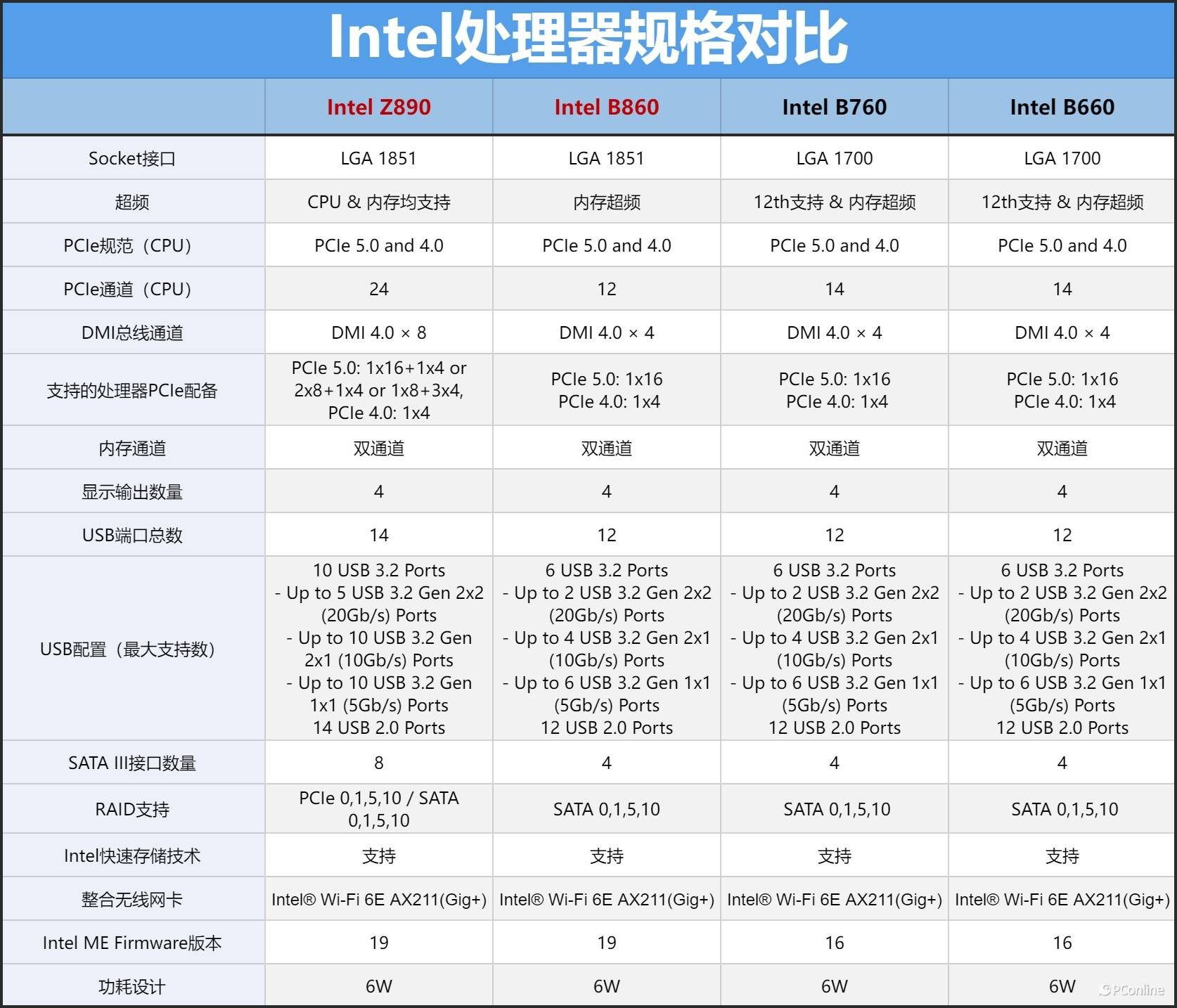

而B860芯片组也提供了不小的扩展潜力，其中芯片组采用DMI 4.0×4通道与处理器通信，自身可向下提供12条PCIe通道，均为PCIe 4.0规格。作为对比上代B760可提供10条PCIe 4.0和4条PCIe 3.0，还是有所进步的，并且两代Intel Bx60芯片组总下行PCIe带宽也保持一致。

对比B760芯片组，这一代还有一个变化就是取消了对DDR4内存的支持，不过这也是可以预见的，毕竟现在DDR5内存的价格非常有竞争力，同时DDR5更高的内存频率对性能也有不小加成。其他方面，B860芯片组的USB端口总数最大支持12个，可由2个USB 20Gbps、4个USB 10Gbps、6个USB 5Gbps组合而成，这一点与B760芯片组保持一致，整体升级可圈可点。

主板外观赏析

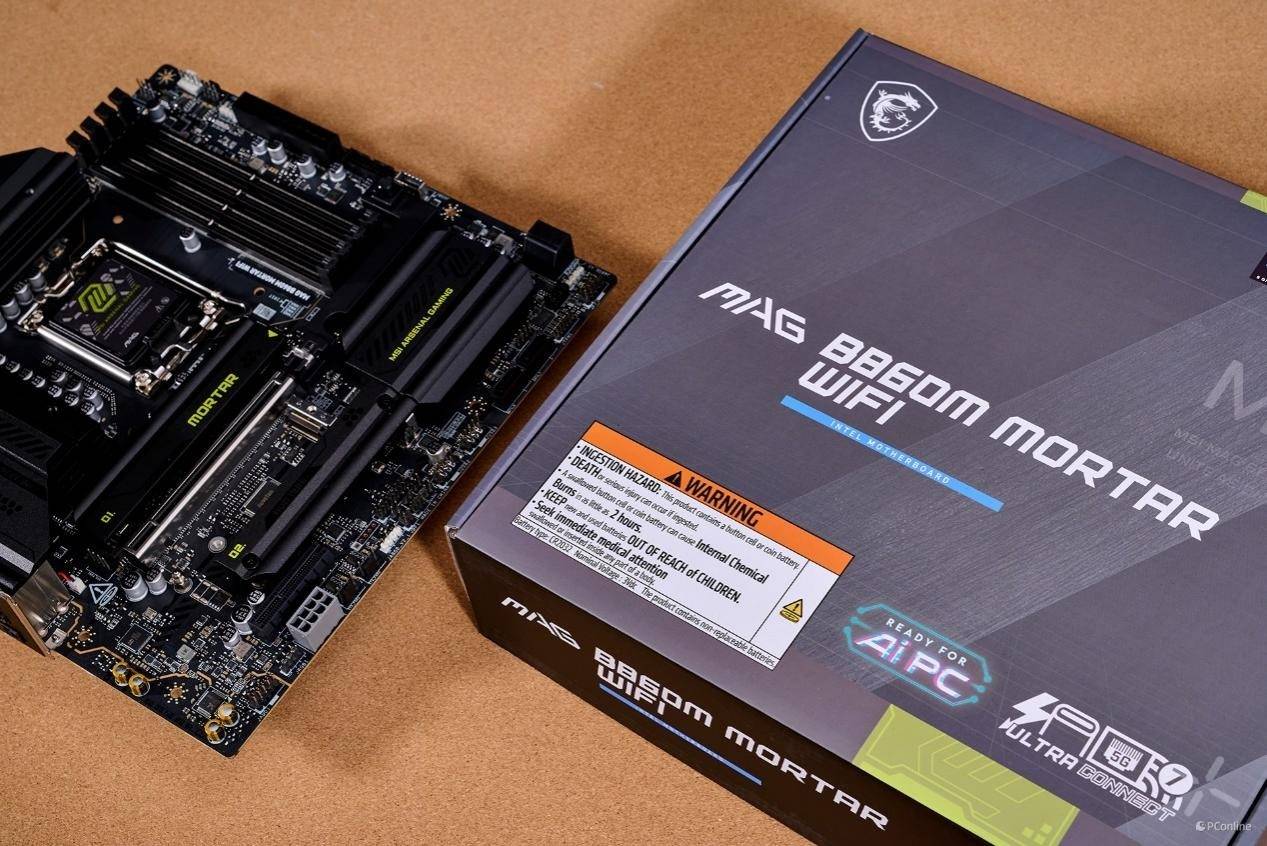

微星MSI MAG B860M MORTAR WIFI主板依然继续保持MORTAR主板的设计语言，不过包装上有些许改动，过往包装盒上会有金属铭牌的标识，而现在换成了灰黑色的金属拉丝纹理，整体显得更加高级。

背面则是主板渲染图以及主要卖点介绍。此外，底部还有主板的详细参数与后置I/O接口示意图，方便玩家对主板有一个详细的了解。

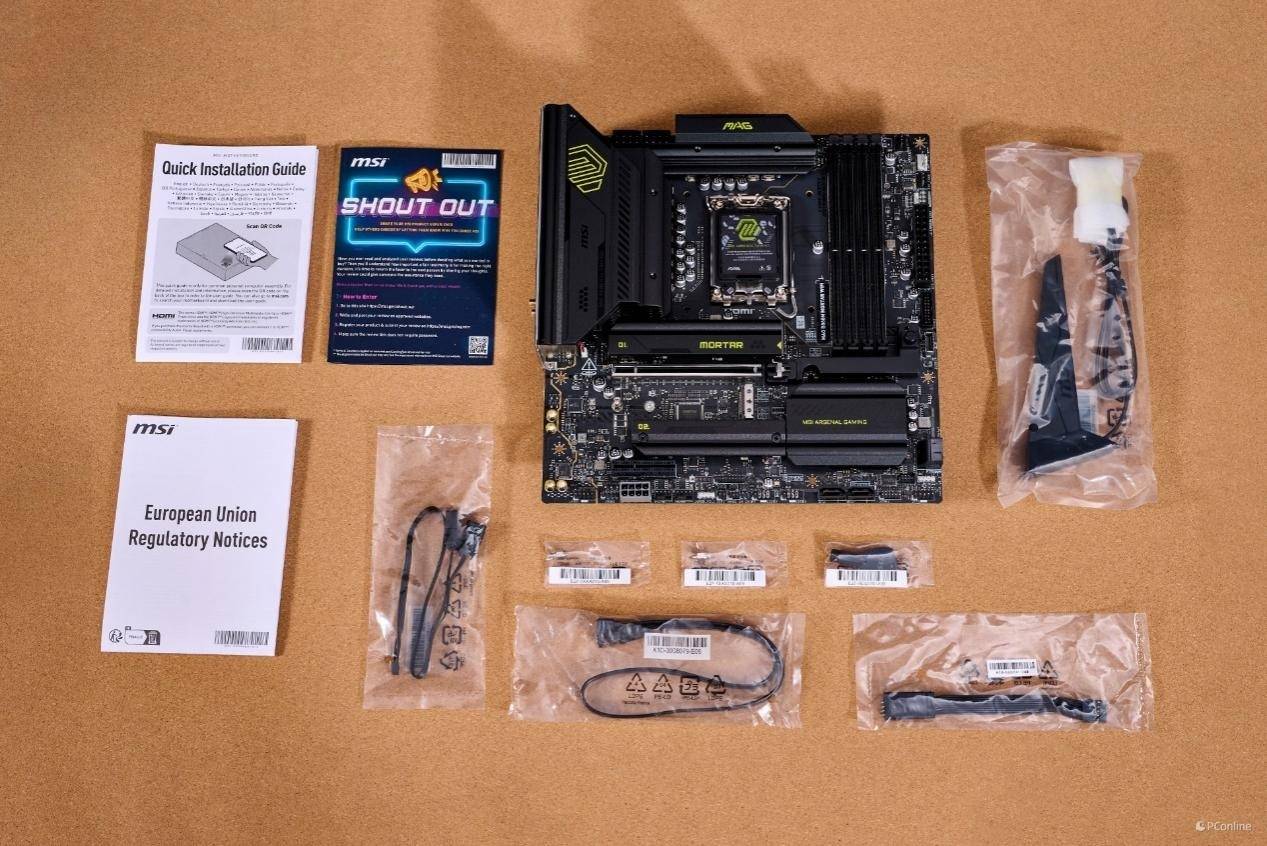

主板内部的配件则分别是：快速安装指南、欧洲法规声明、2个SATA 6Gb/s电缆、EZ前置面板电缆、EZ Wi-Fi天线、M.2 螺丝包装等。

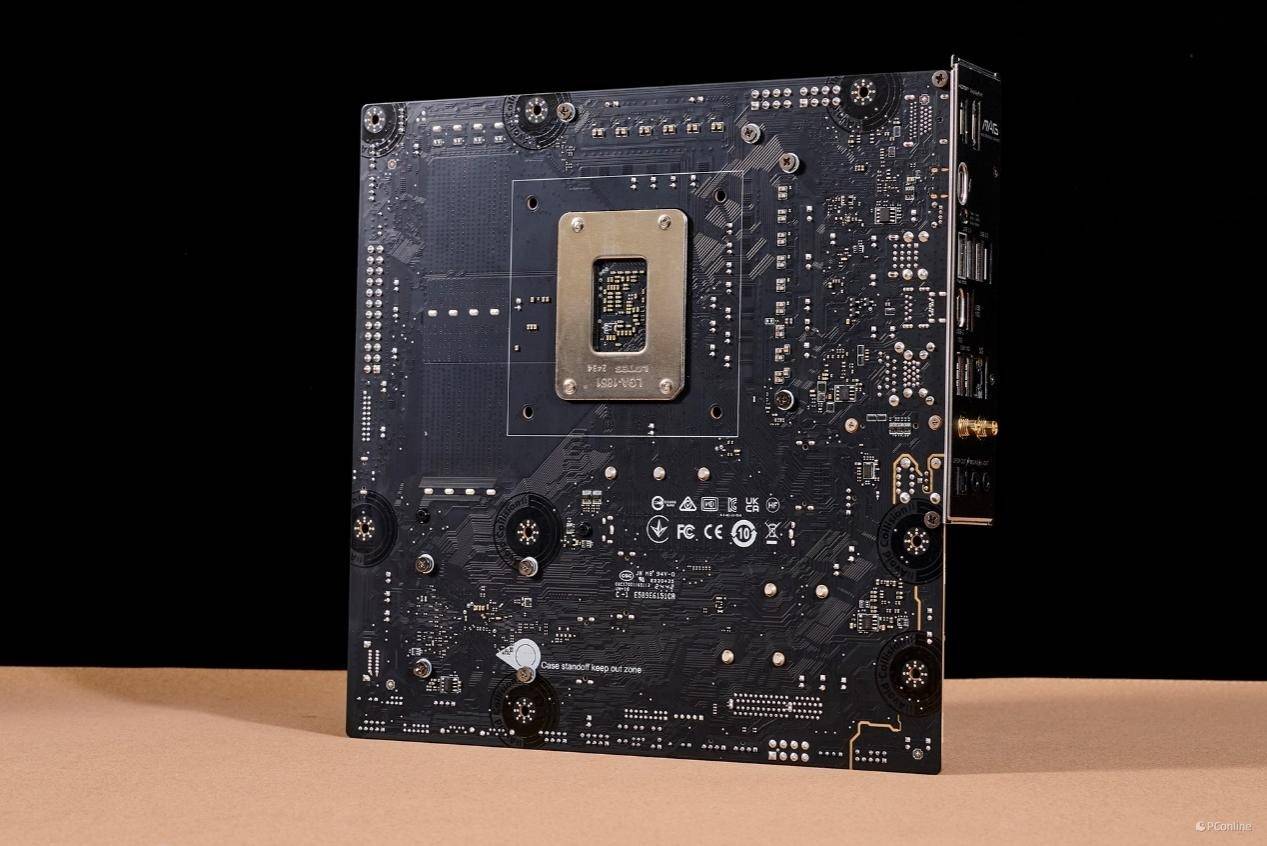

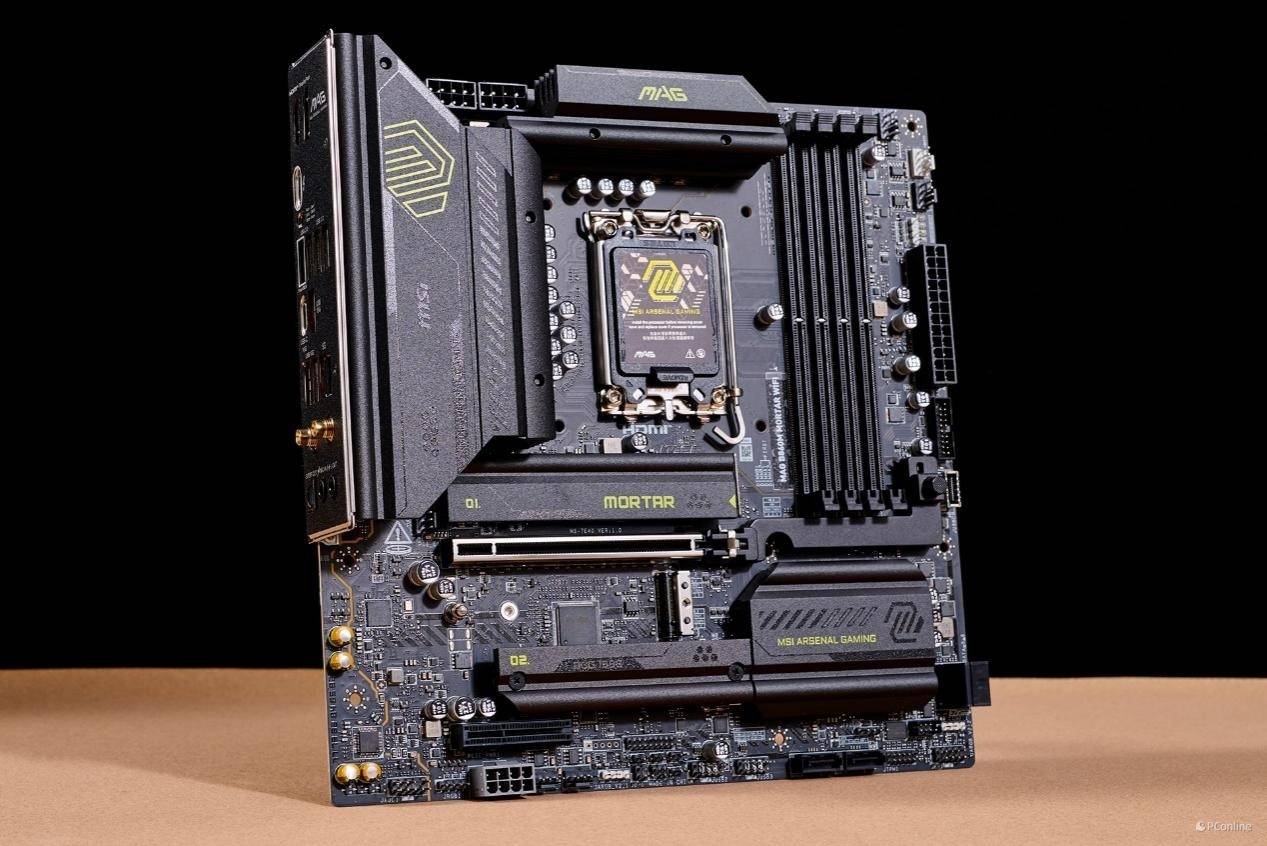

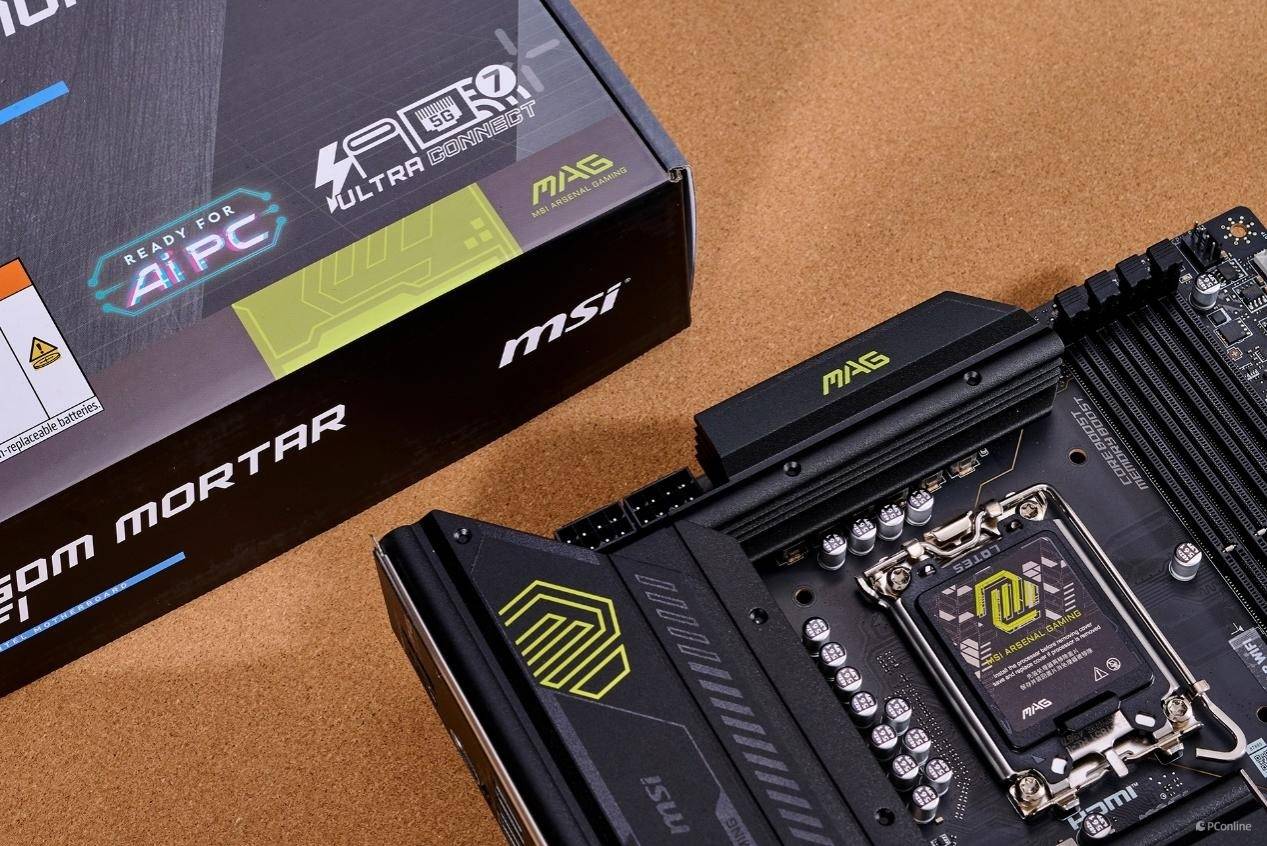

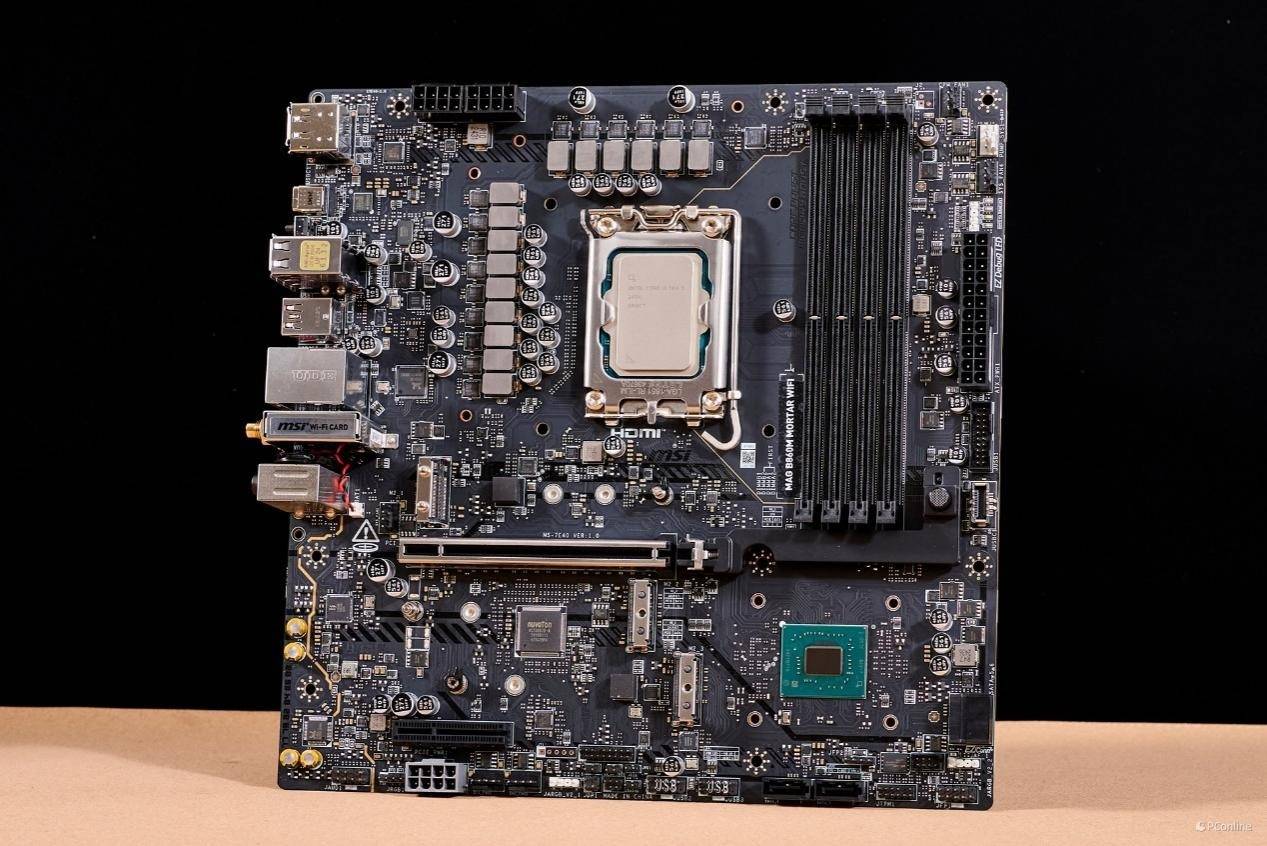

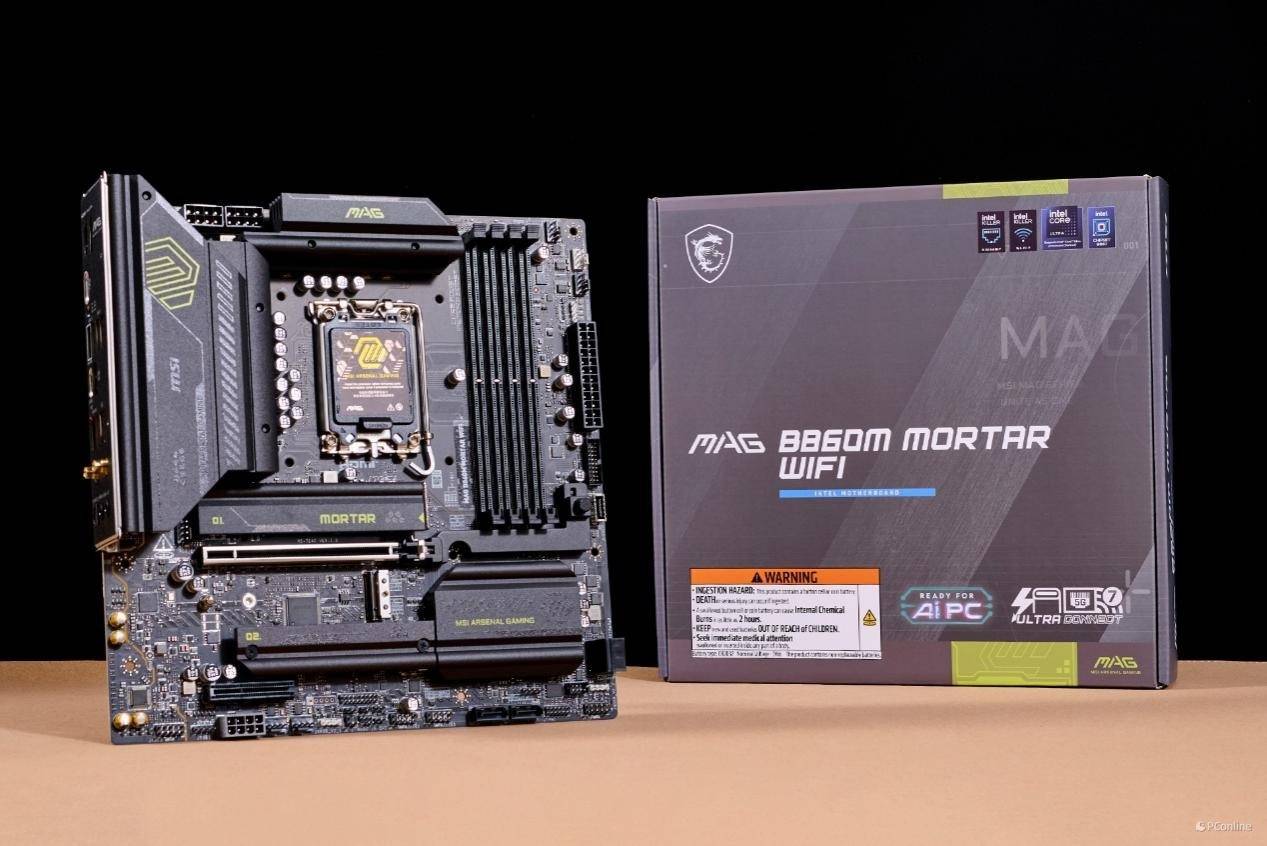

微星B860M迫击炮主板，标准的M-ATX规格（243.84 x 243.84mm），6层PCB 板设计，并有 2 盎司铜箔加持，电气传输性能和稳定性都有保障。主板表面配置了大面积黑色金属散热装甲，大量的切割线条装饰，则让马甲本身更有设计感。

LGA 1851接口

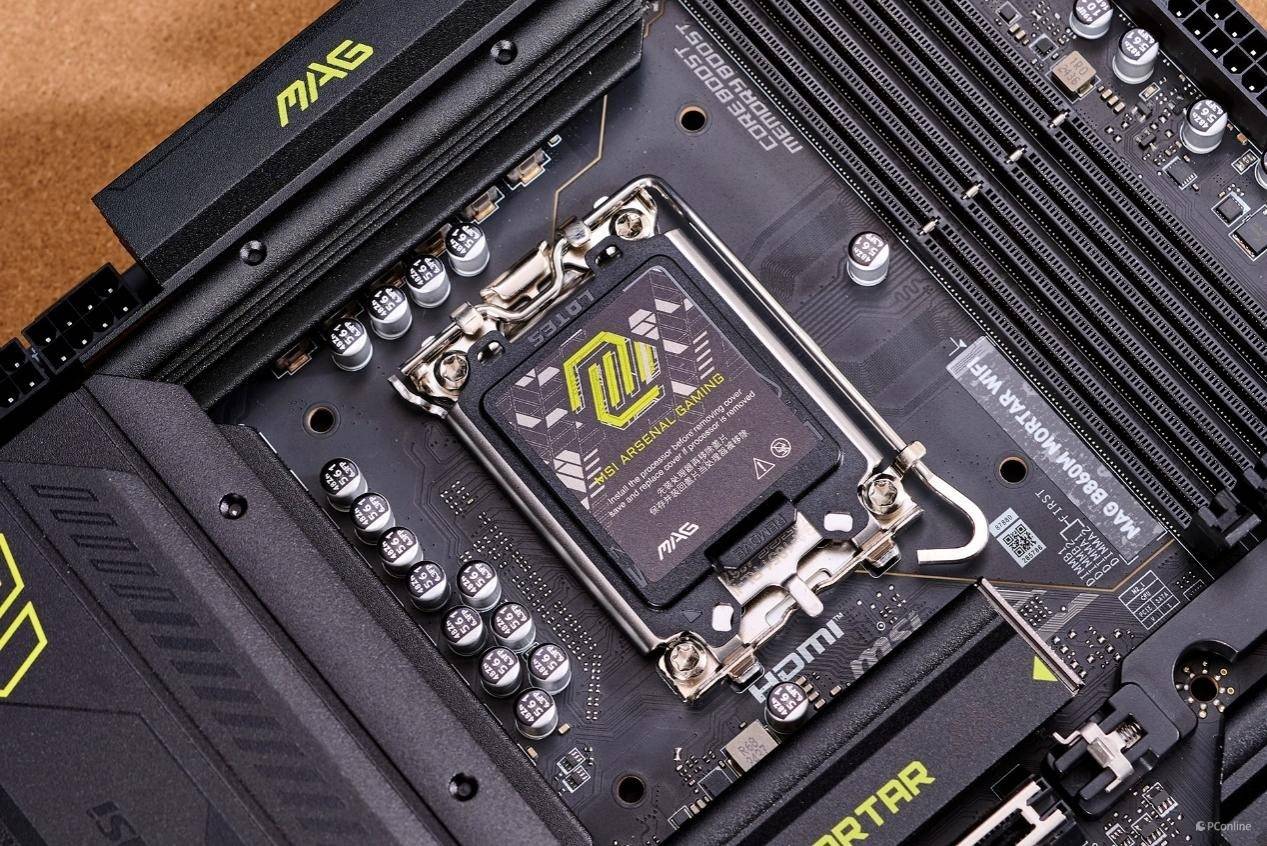

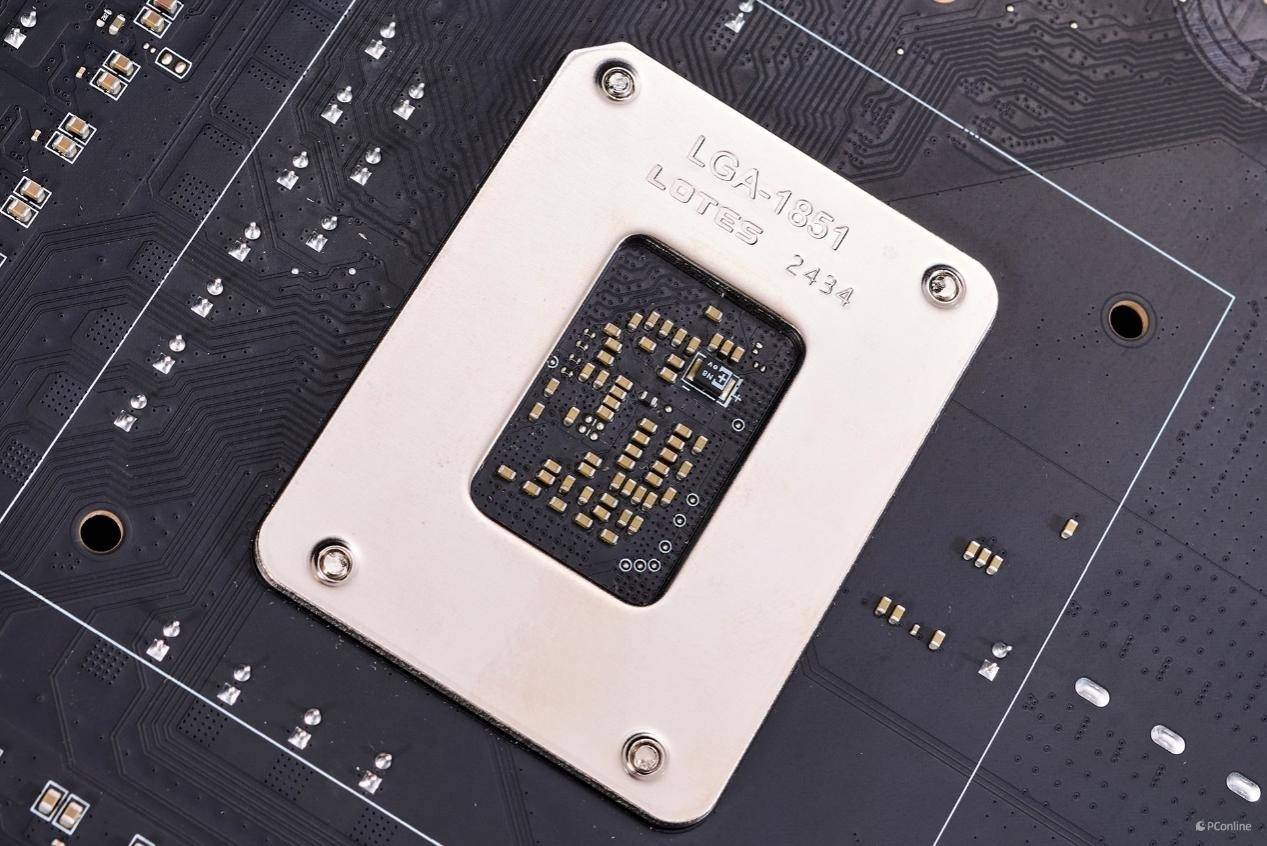

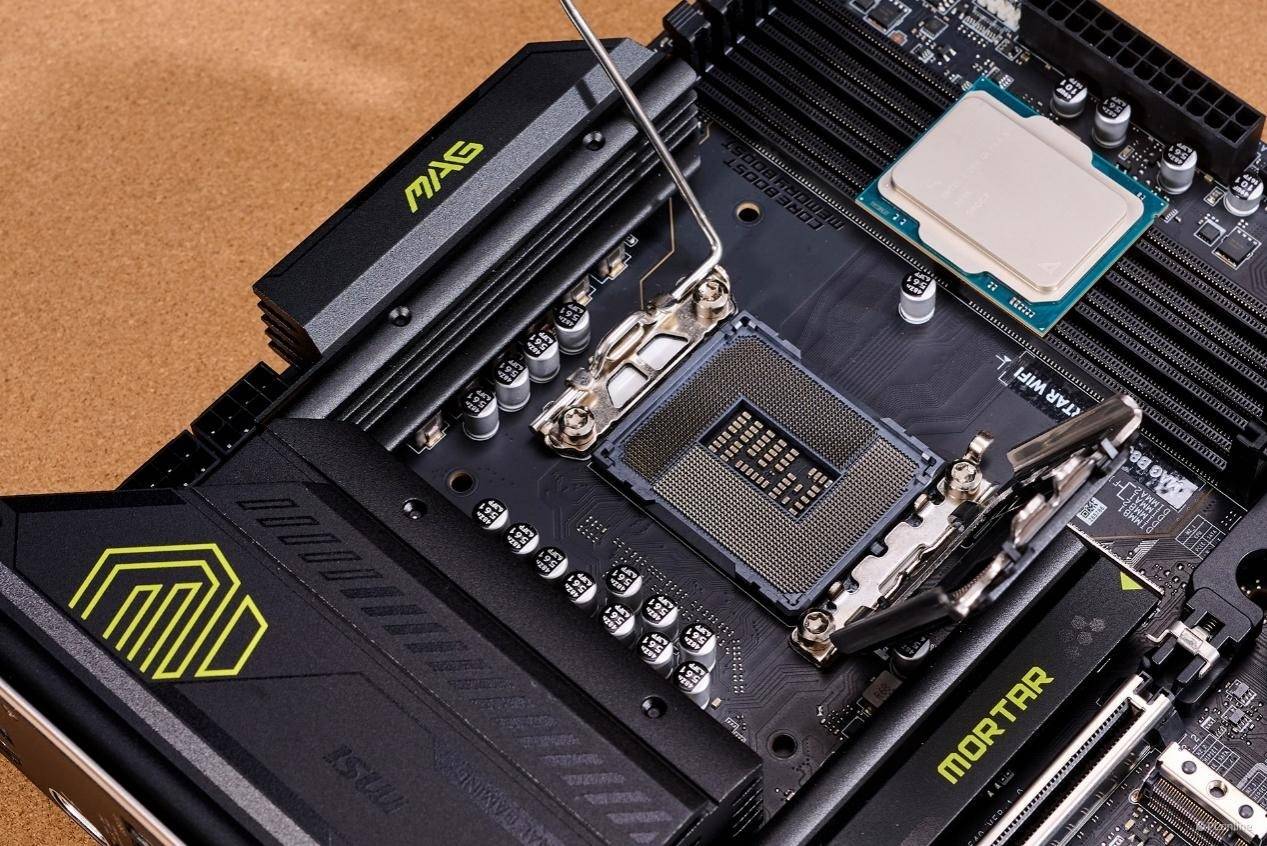

首先我们先看主板的CPU底座，光从外观上似乎看不太出来，其实这代主板已经换上了最新的LGA 1851接口。跟之前LGA 1700接口不同，目前酷睿Ultra 200S系列台式机处理器用的就是LGA 1851，其不兼容以往的主板，只支持在最新英特尔800系列主板上使用。

不过LGA 1851与LGA 1700安装孔距是一致的，可以兼容旧的散热器，这里就可以省下不少。只是特尔酷睿Ultra 200S处理器更显得细长一些，而且据说核心散热器偏上，因此若是使用旧散热器，建议更换LGA 1851专属扣具。

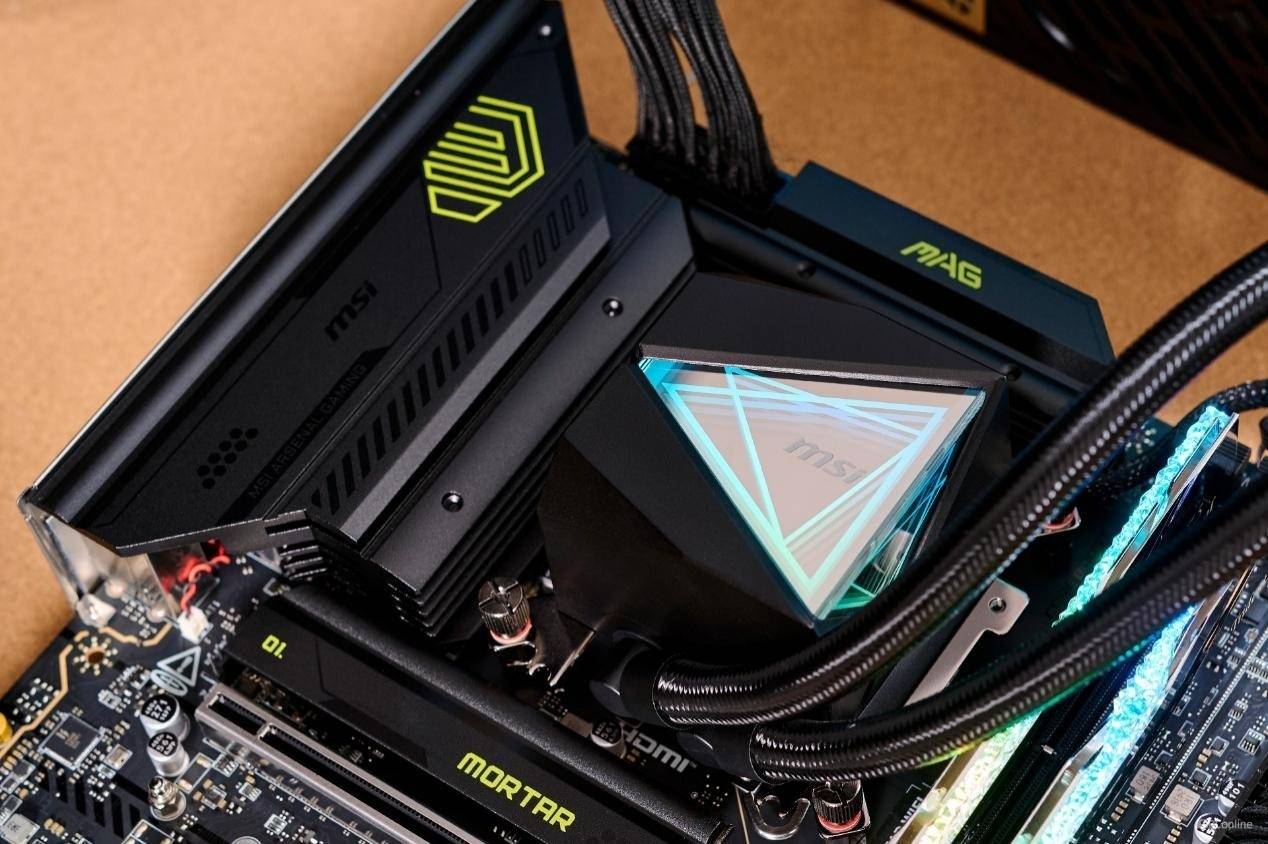

例如我们使用的是微星最新推出的MAG CORELIQUID I系列水冷，它专门为全新酷睿Ultra 200S系列处理器开发了LGA 1851专用的偏移扣具，解决了LGA 1851处理器发热源偏移的问题，据说在超频时能够将散热效率提高约3%，满足极客玩家的极致性能需求。

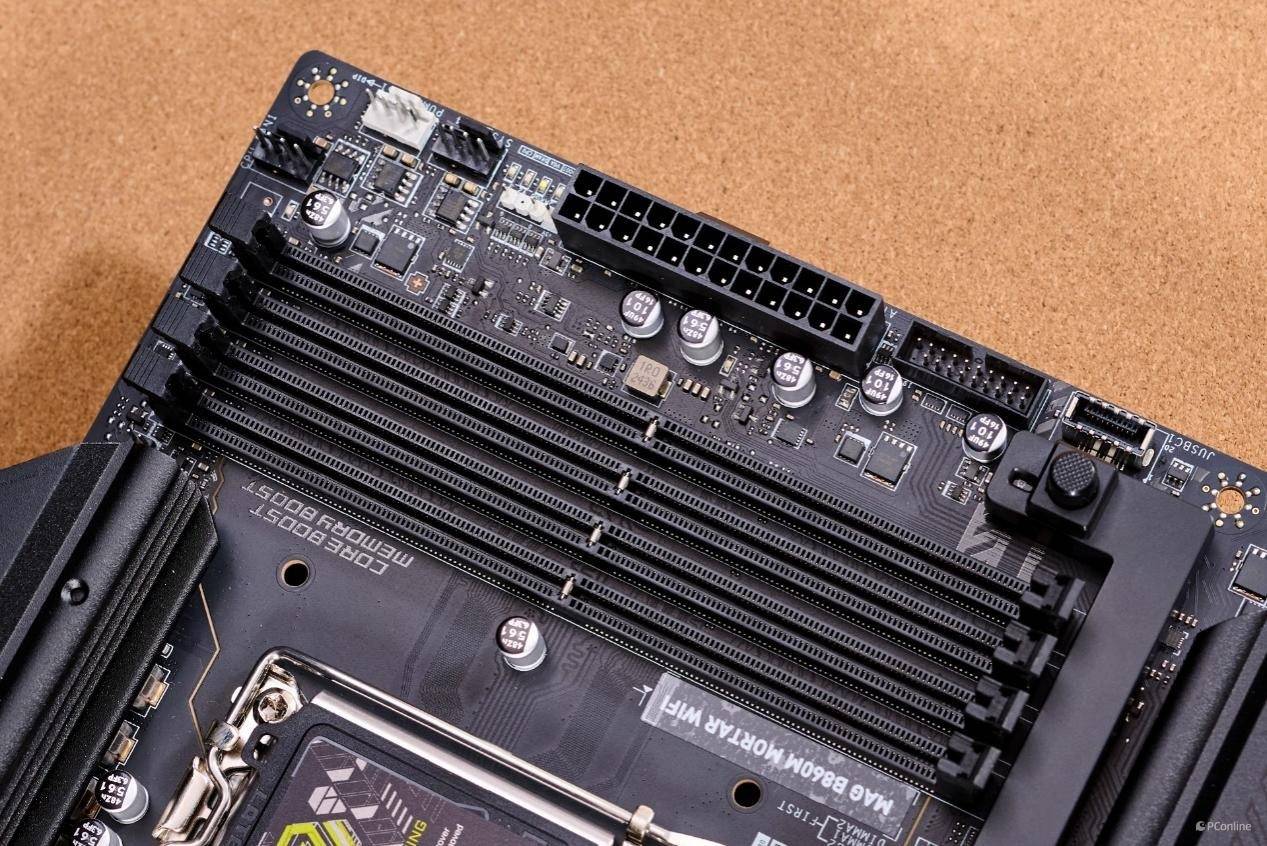

DDR5内存插槽

再看隔壁的DDR5内存插槽，酷睿Ultra 200S系列台式机处理器能够充分释放DDR5内存的潜力。微星B860M迫击炮标配四根DDR5内存插槽最高支持安装192GB的内存总容量，性能上更是逆天，在优化BIOS设计以及智能化内存超频设置的加持下，这款主板能够实现9200MHz的超高内存频率。

PCIe插槽

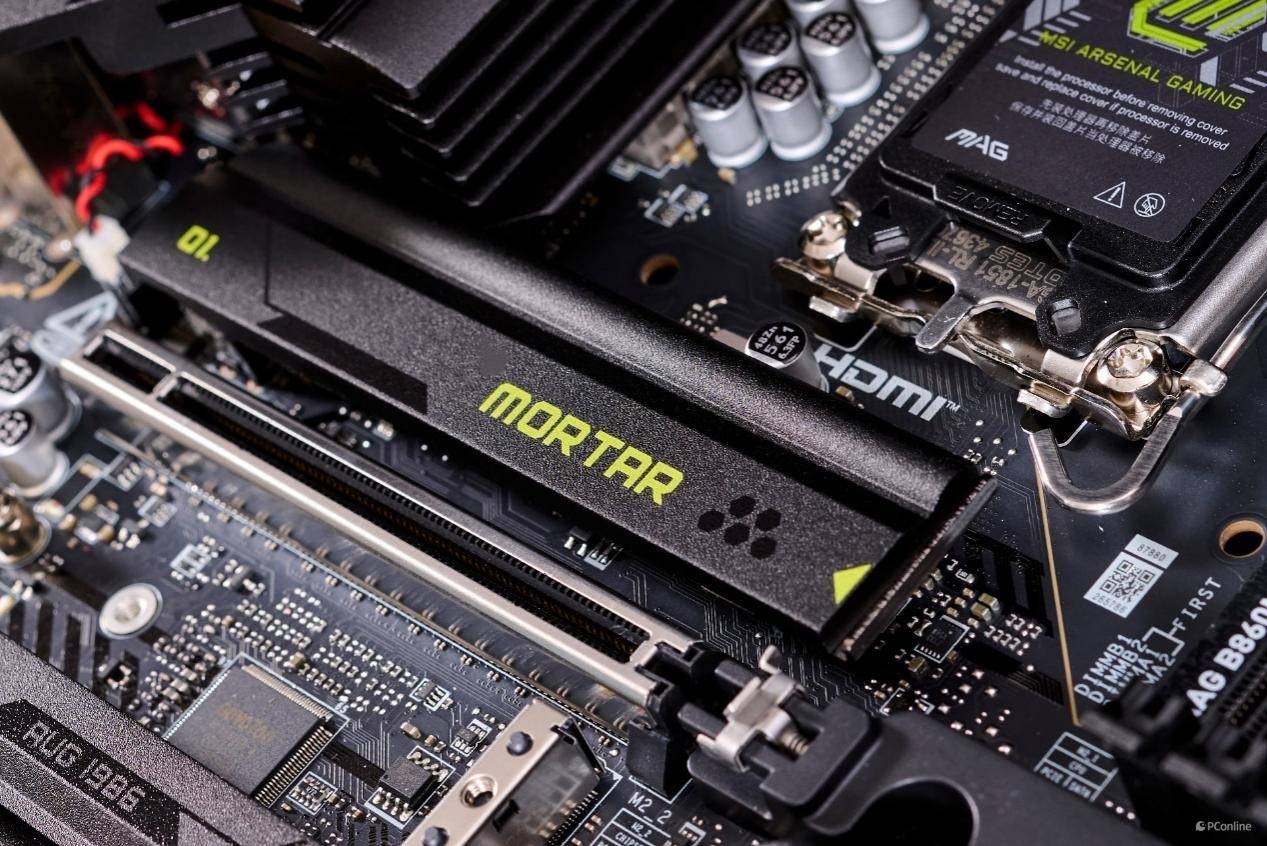

视线继续向下，微星B860M迫击炮主板提供了1条PCIe X16和1条PCIe X4插槽，其中PCIe X16规格的插槽采用了直连CPU设计，最高支持PCIe 5.0 x16，提供最高 128GB/s的传输带宽，并且插槽外侧还有金属马甲进行加固。而另一个插槽则支持PCIe 4.0 x4传输速率，对比上代可以说是重大升级了。

同时为了方便玩家拆装显卡，微星还更新了EZ设计，显卡插槽应用了EZ PCIe 快拆设计，玩家仅需按下主板右侧边缘的开关即可轻松提起显卡，终于不用像往常一样，苦苦的寻找显卡卡扣了。

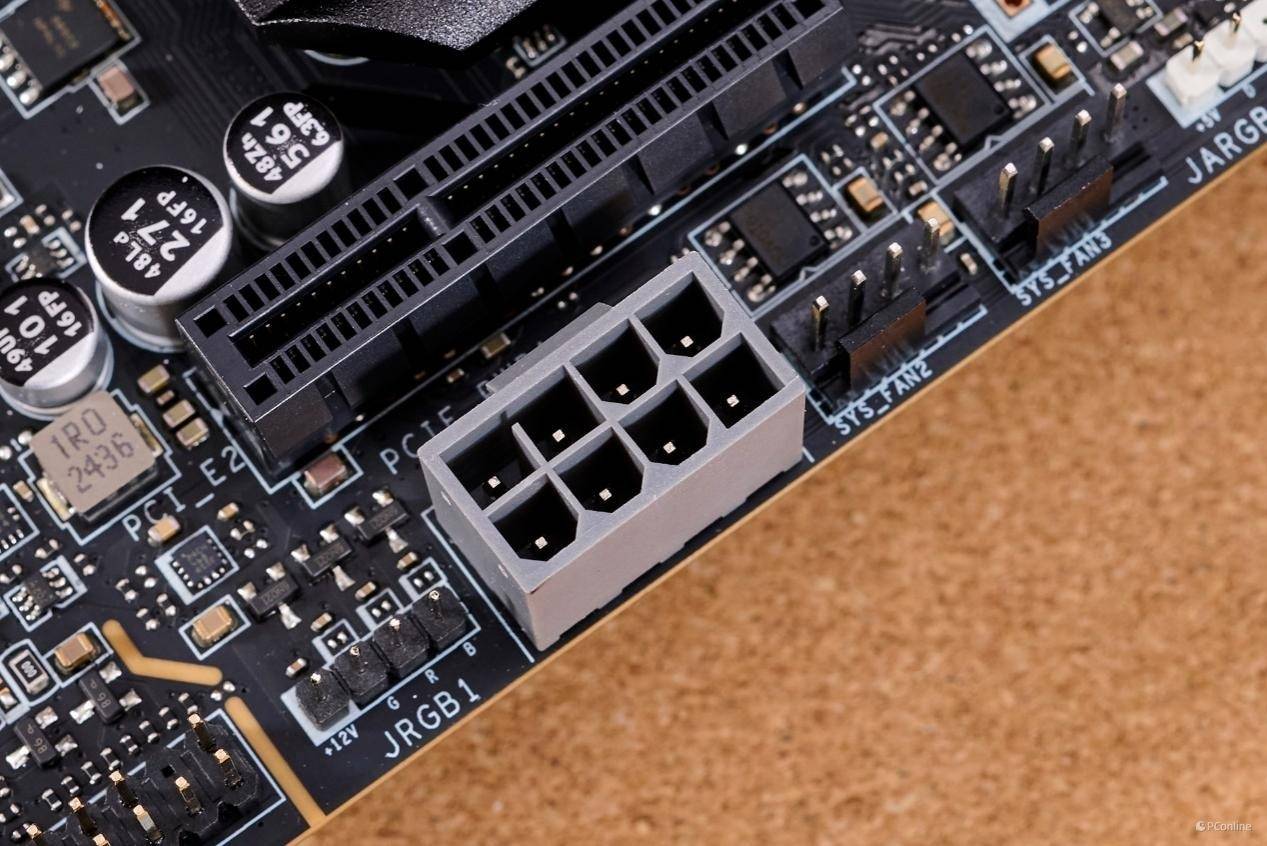

另外，随着RTX 50系显卡的即将到来，届时显卡的功耗势必上涨，因此微星也在主板底部加装了一个单8Pin的供电接口，其主要目的就是为未来的显卡而准备。

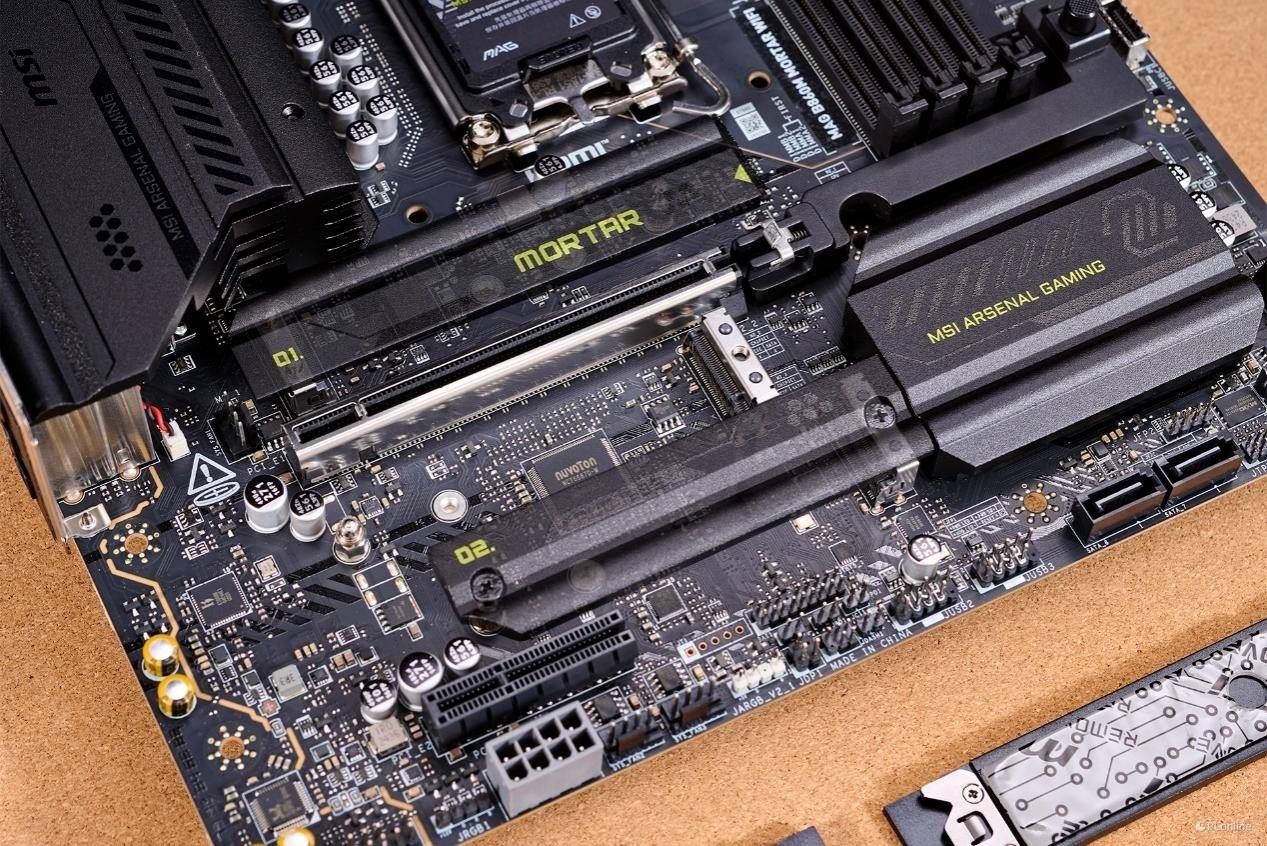

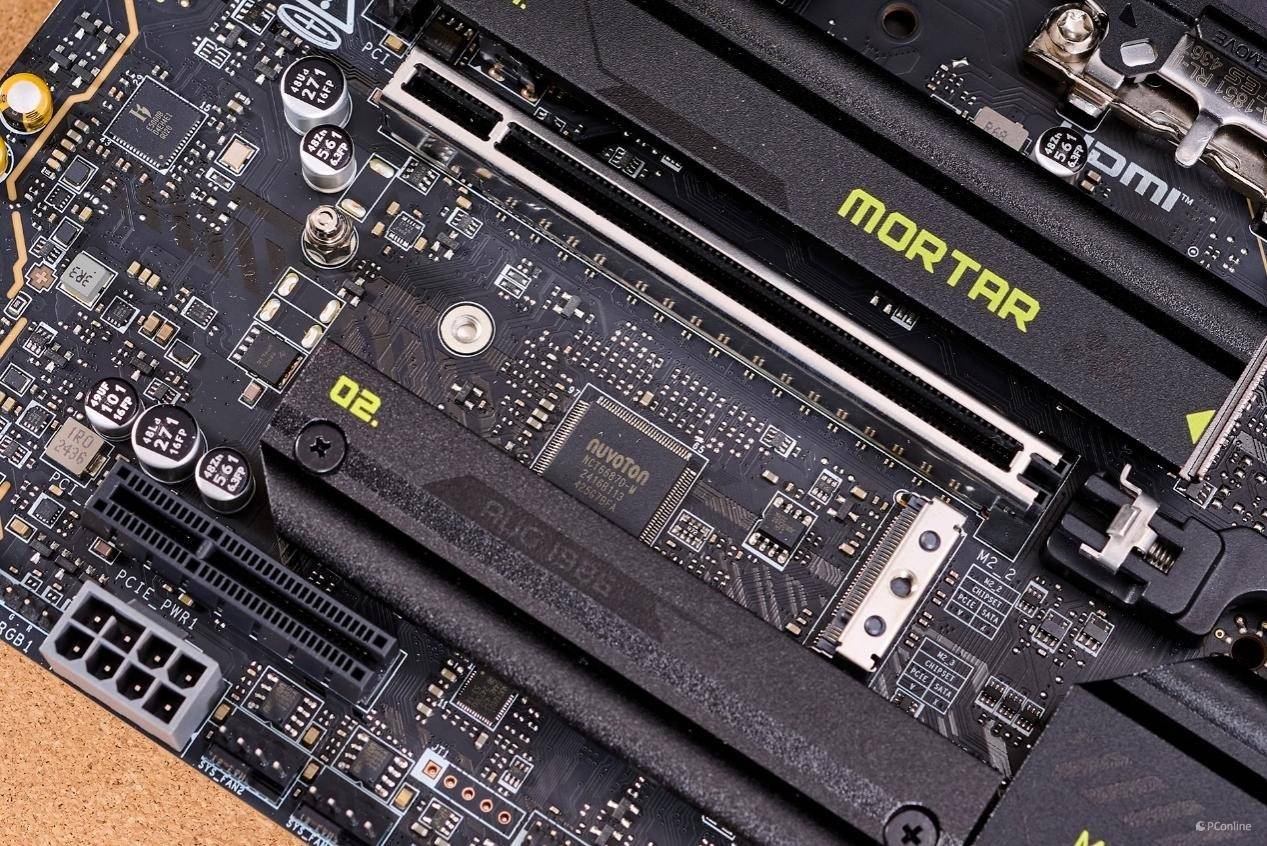

固态硬盘槽位上，微星B860M迫击炮相比上代也有了明显的进步。这一代主板提供了三个M.2固态硬盘插槽，其中离CPU最近的一个是PCIe 5.0槽位，剩下的两个则均支持PCIe 4.0速率。

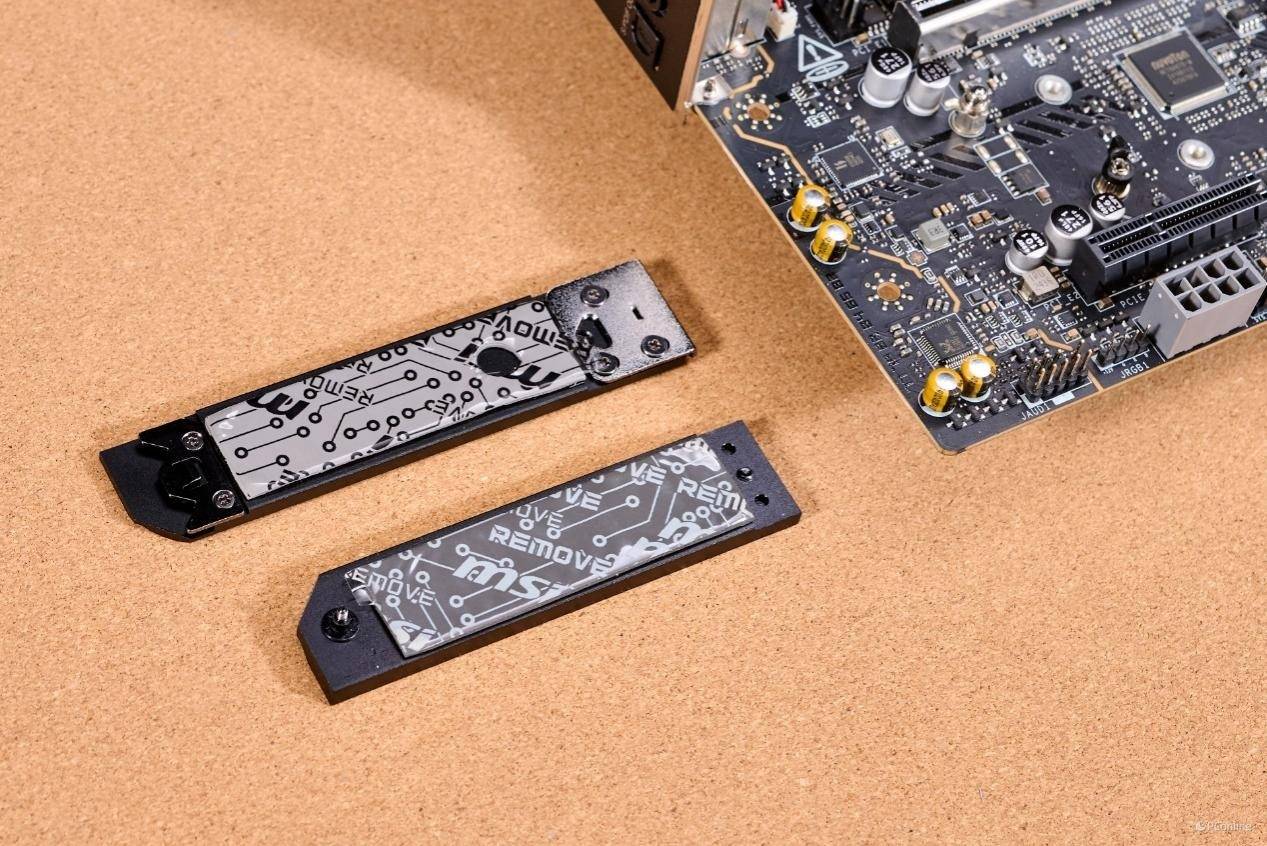

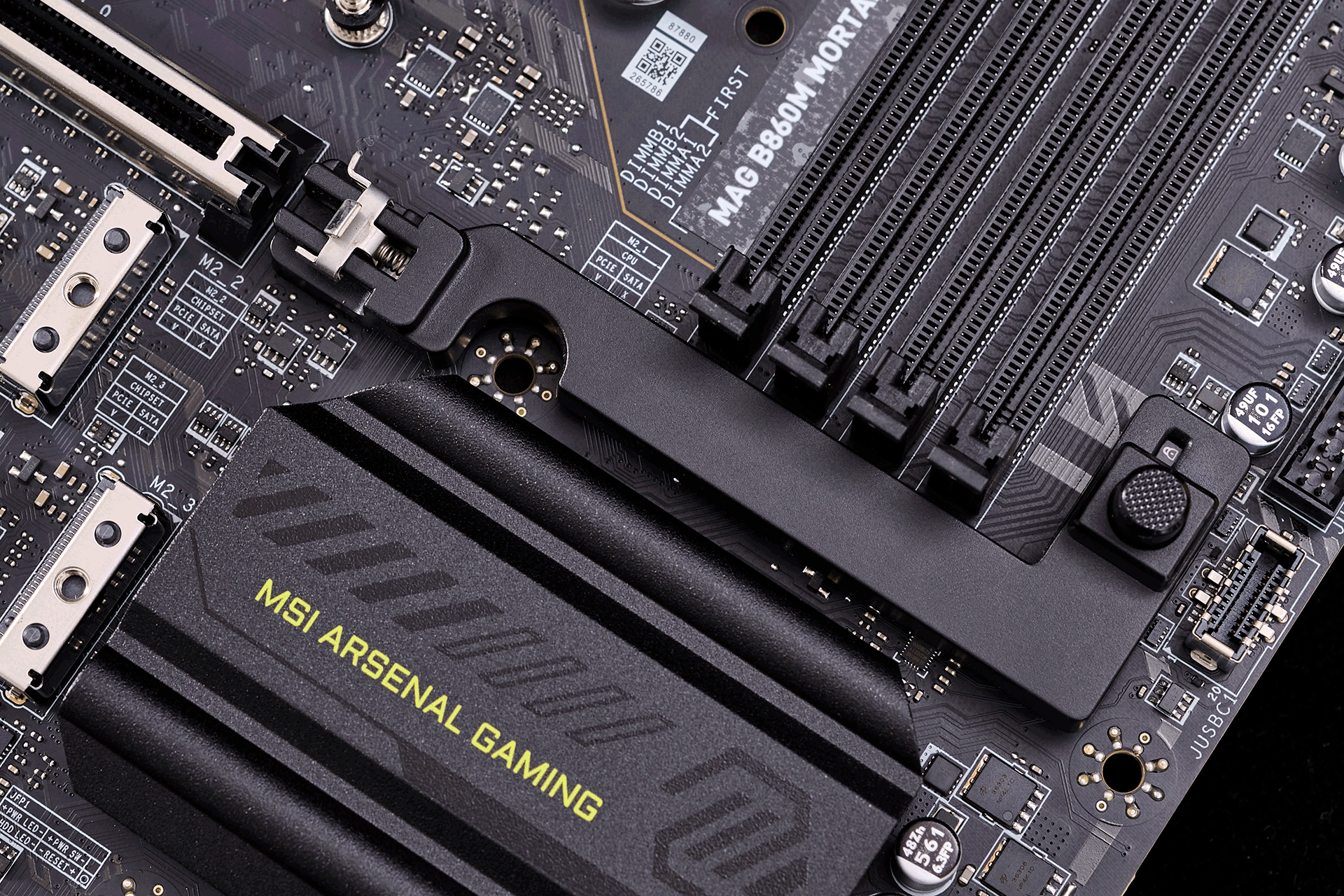

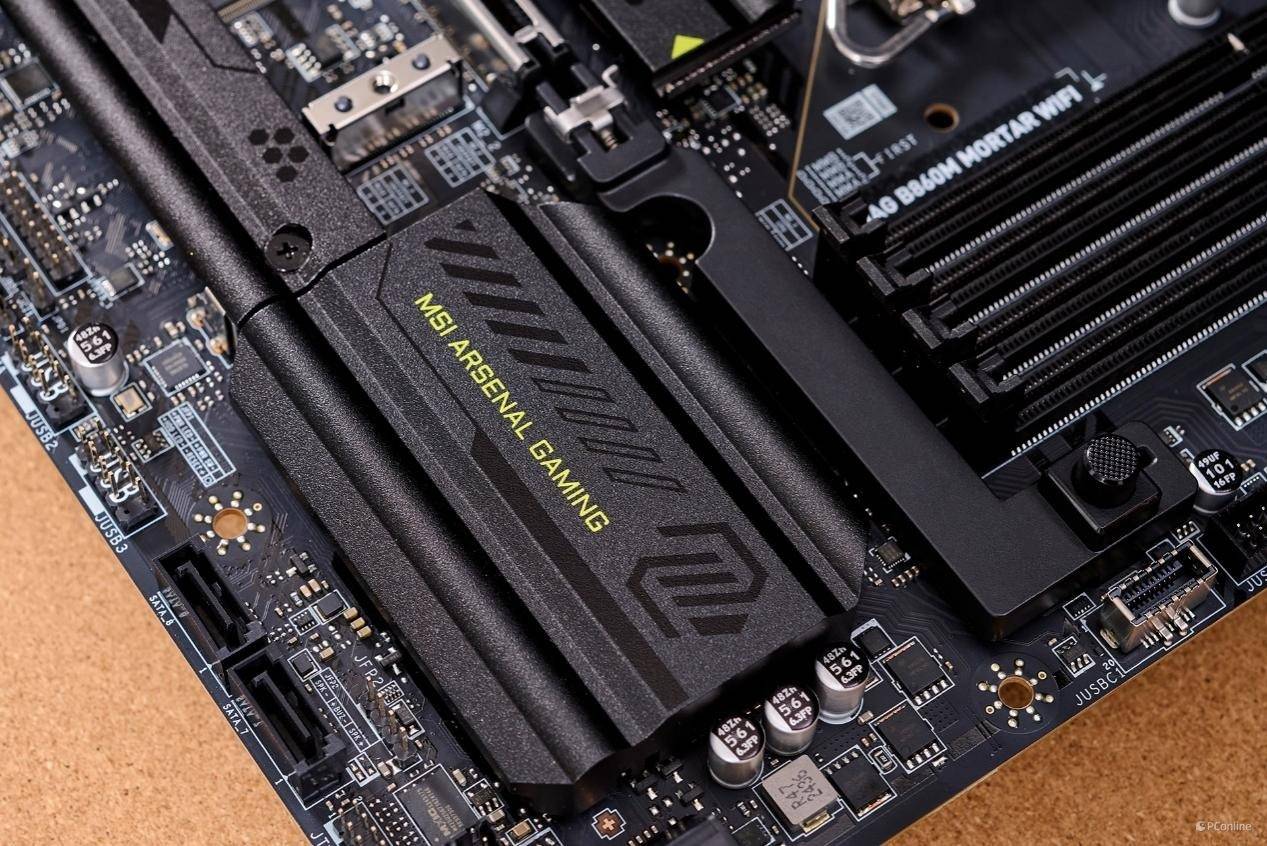

并且每个硬盘位都配备了又厚又重的第2代免工具M.2冰霜铠甲，就算是烤机再狠，也不用担心过热。每块散热片的底下还是厚厚的导热垫，拿在手上份量十足。

除此之外，微星还在M.2的散热马甲上进行了EZ人性化设计，例如第一个槽位的散热马甲可以靠左侧的按钮轻松取下，硬盘的固定卡扣则能够无螺丝轻松安装。

SATA与USB扩展口

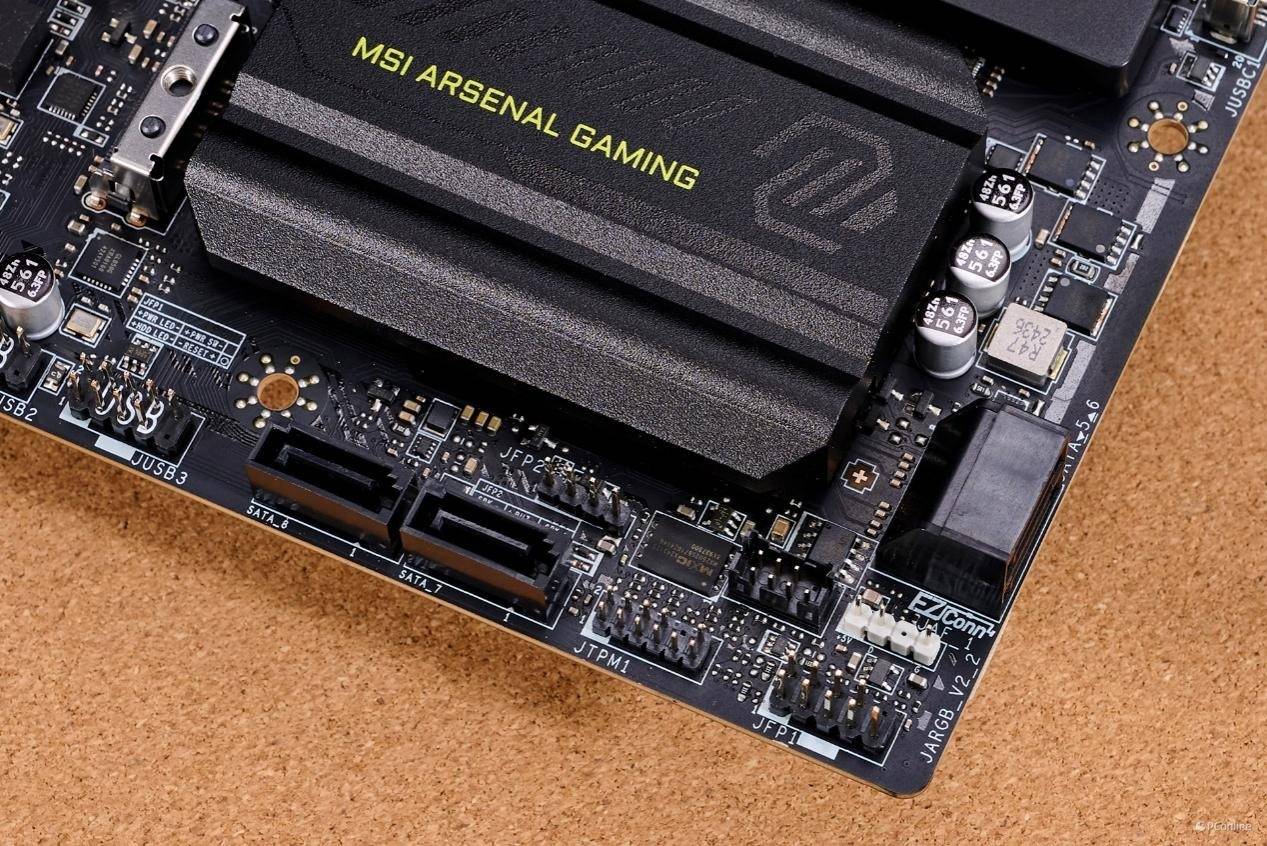

M.2接口不够？别担心，微星B860M迫击炮主板还提供了4个SATA 3.0接口，位置在PCH南桥的周围，最高支持SATA 6Gb/s速率，并且支持组RAID磁盘阵列。

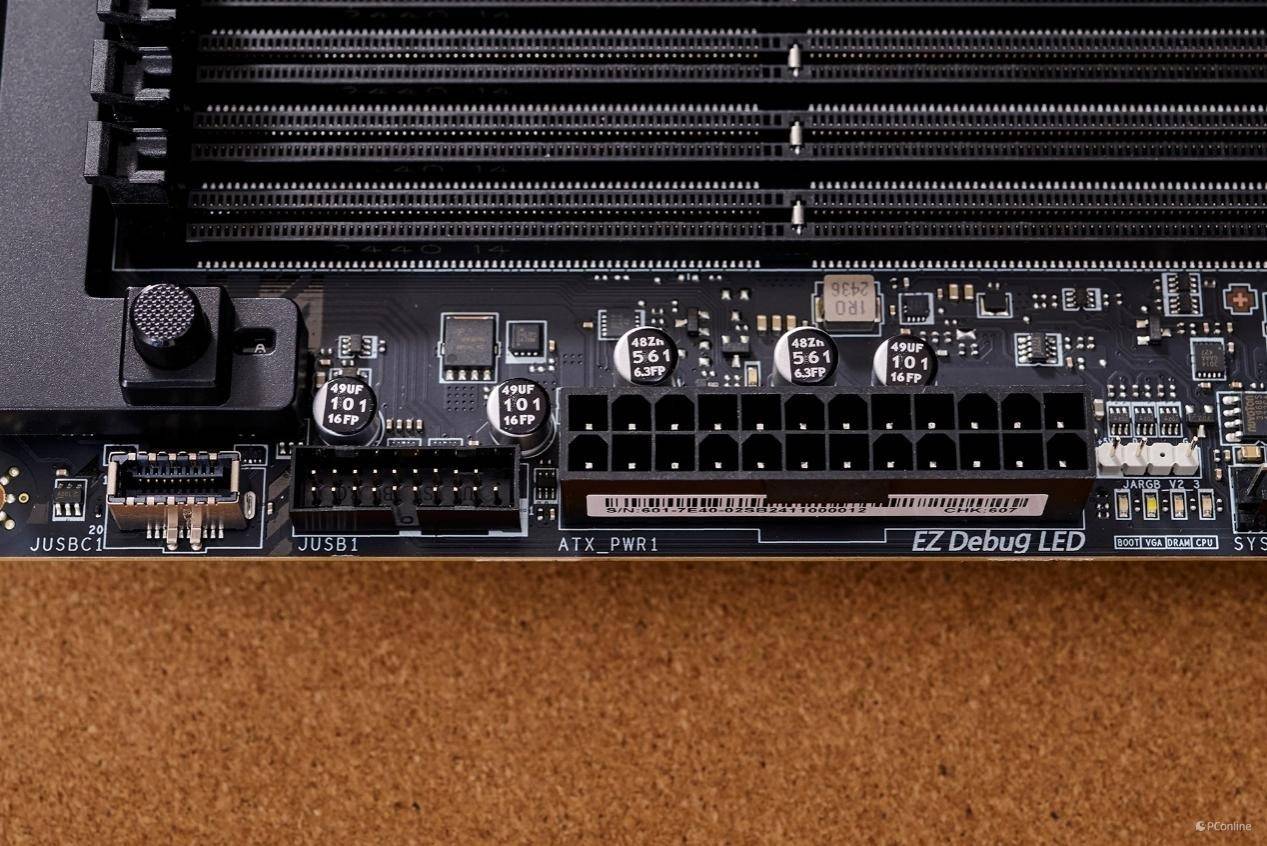

另外，主板还有不少扩展接口可用，例如主板的右侧包含1个USB 3.2 Gen 1 5Gbps端口，可扩展2个USB 3.2 Gen1的接口；另一个则是USB 3.2 Gen 2 10Gbps Type-C接口，可充分满足各种外设接入。

主板的底部还有常见的USB 2.0接针，能够扩展出4个USB 2.0 Type-A接口，满足外设产品的需要。

I/O接口

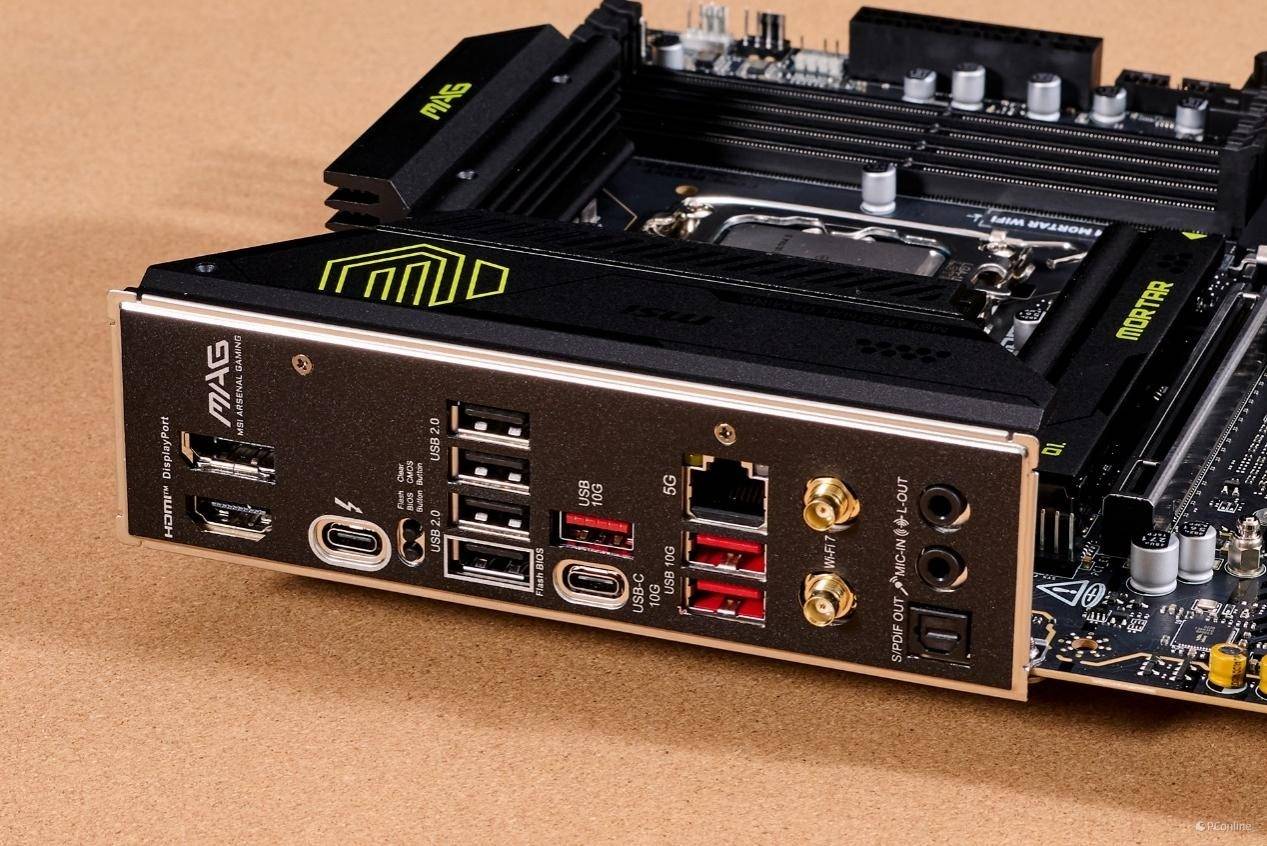

后置面板接口也是相当的丰富，从左至右分别是：HDMI接口、DP接口、雷电4接口、4个USB 2.0接口、3 个 USB 10Gbps Type-A接口、1个USB 10Gbps Type-C接口、5Gbps LAN （RJ45）接口、Wi-Fi 天线接口以及音频插孔与光纤 S/PDIF 输出接口。

除此之外，微星还在雷电4接口的旁边安排了更新 BIOS 按钮和清除 CMOS 按钮，方便玩家们进主板进行维护。

主板拆解赏析

看完了外在，我们就该看看主板的内在了，拆解这款主板还是比较简单的，不过这里建议玩家不要自己动手，毕竟有拆坏的风险。加上现在微星MSI也推出了三年保修以及“十大帮修”服务，玩家放心冲就完了！

供电模组

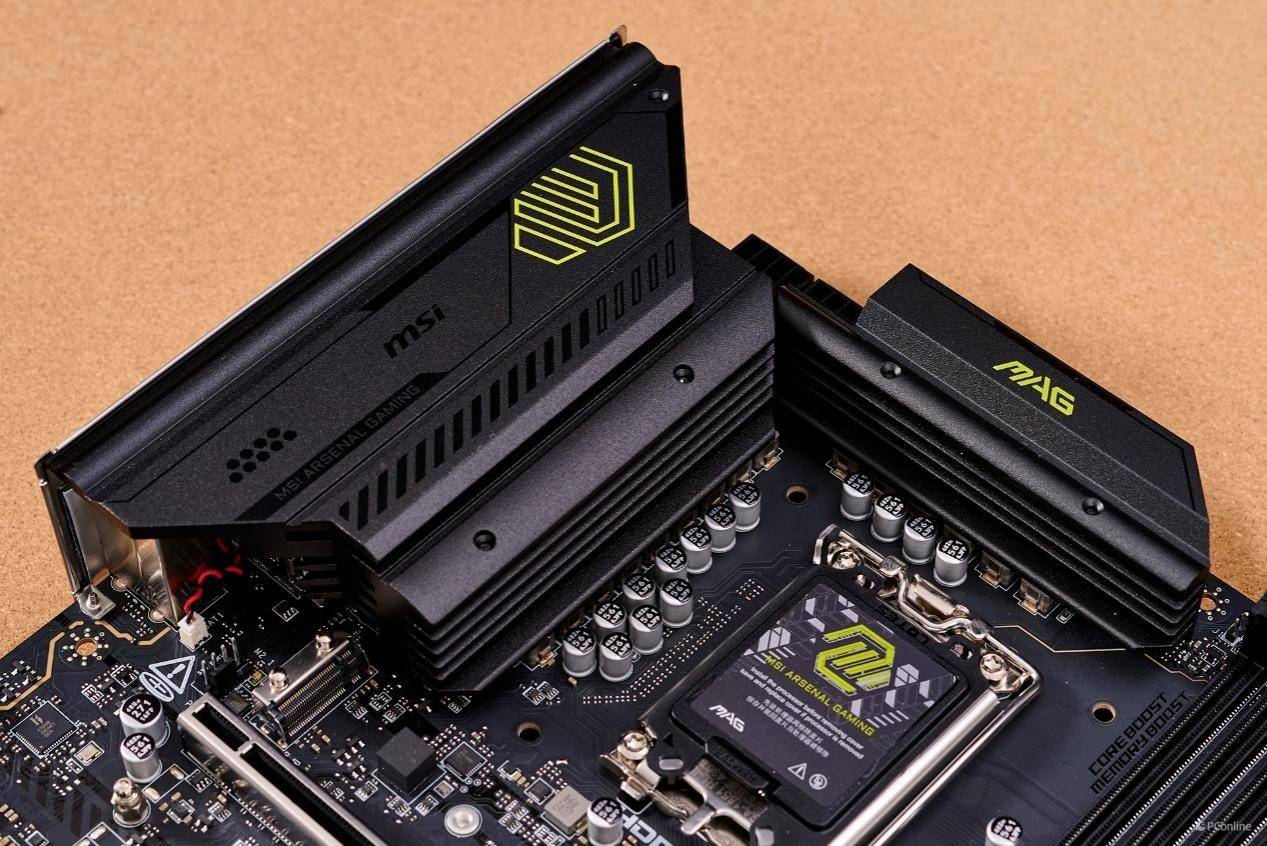

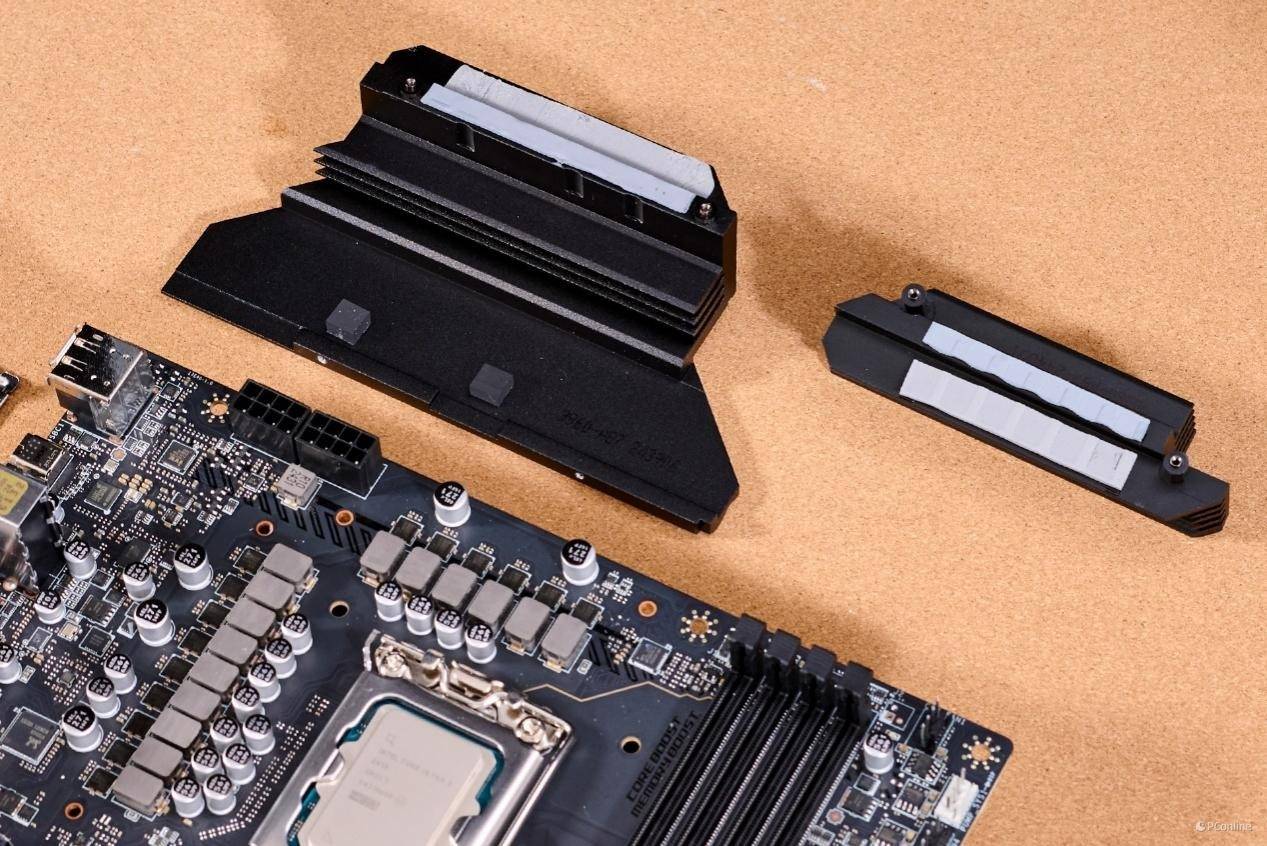

在拆解看供电配置前，不得不说微星真的很舍得用料，这款主板的VRM部分基本都配上了超大面积的金属散热鳍片，采用HDT 直触式设计，直触供电模块，相当惊人。

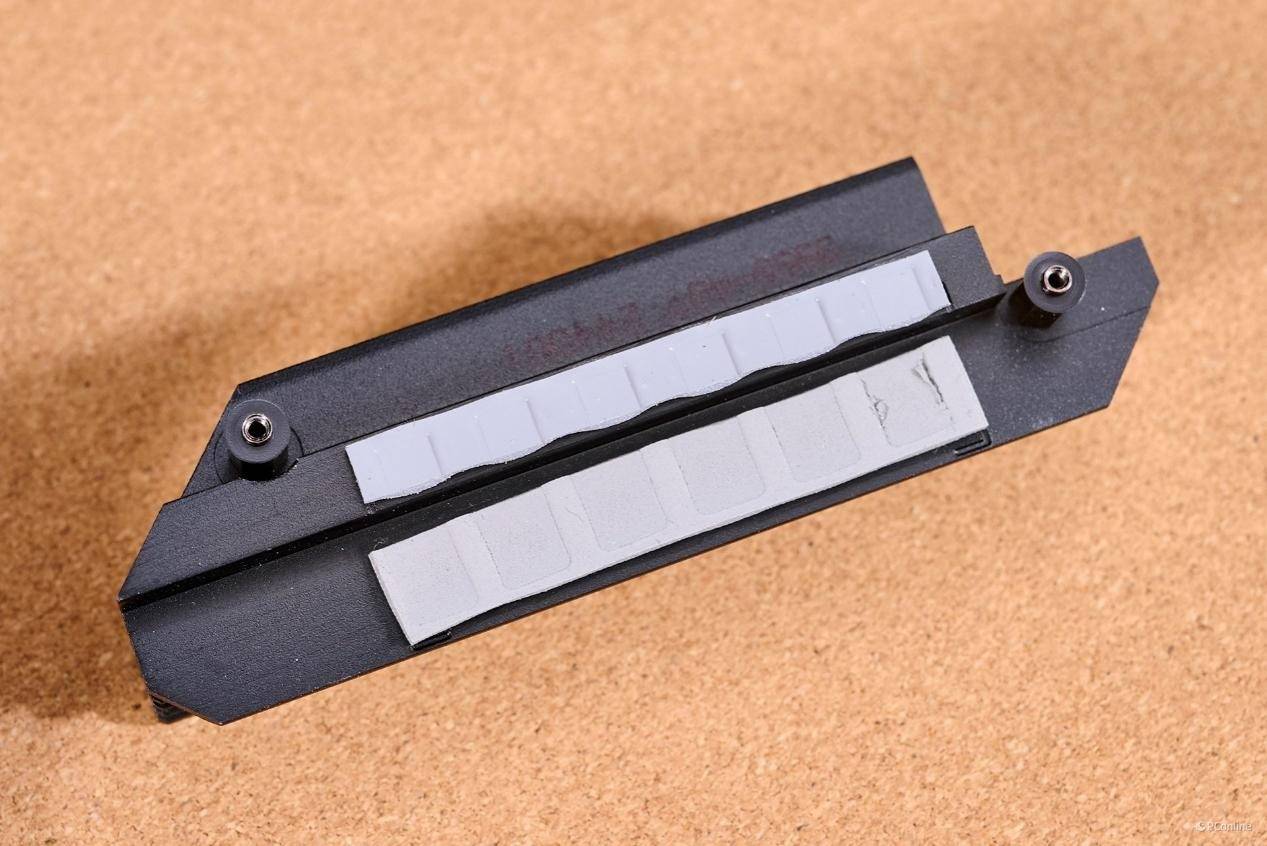

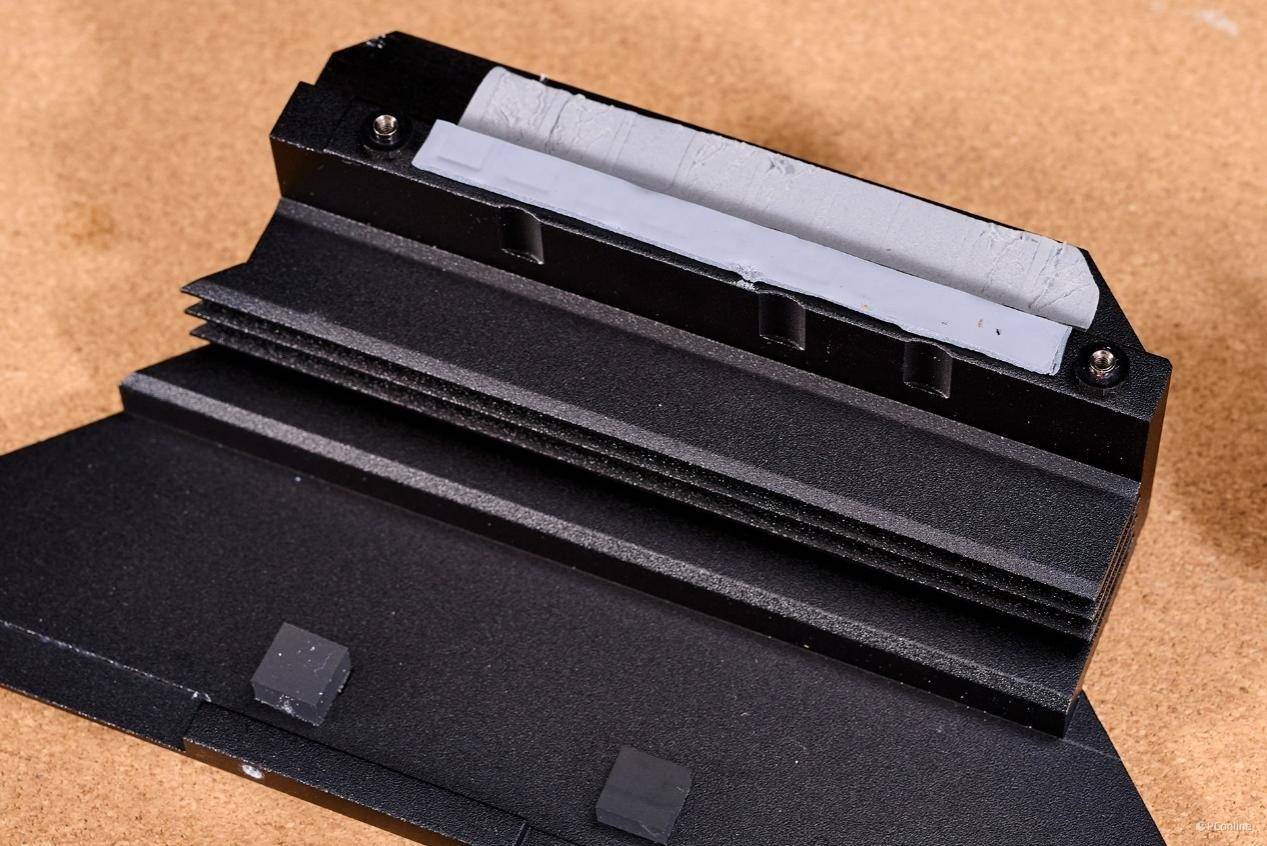

仔细看内部构造，散热鳍片中间还配有高导热系数的导热贴，能够进一步提升整体的散热效能，为处理器带来澎湃电力。

放大看细节，散热器模块的做工与处理相当可以，鳍片阵列设计均匀且面积还是比较大的，能够很好的覆盖住供电模组，相信散热效能会是相当不错。

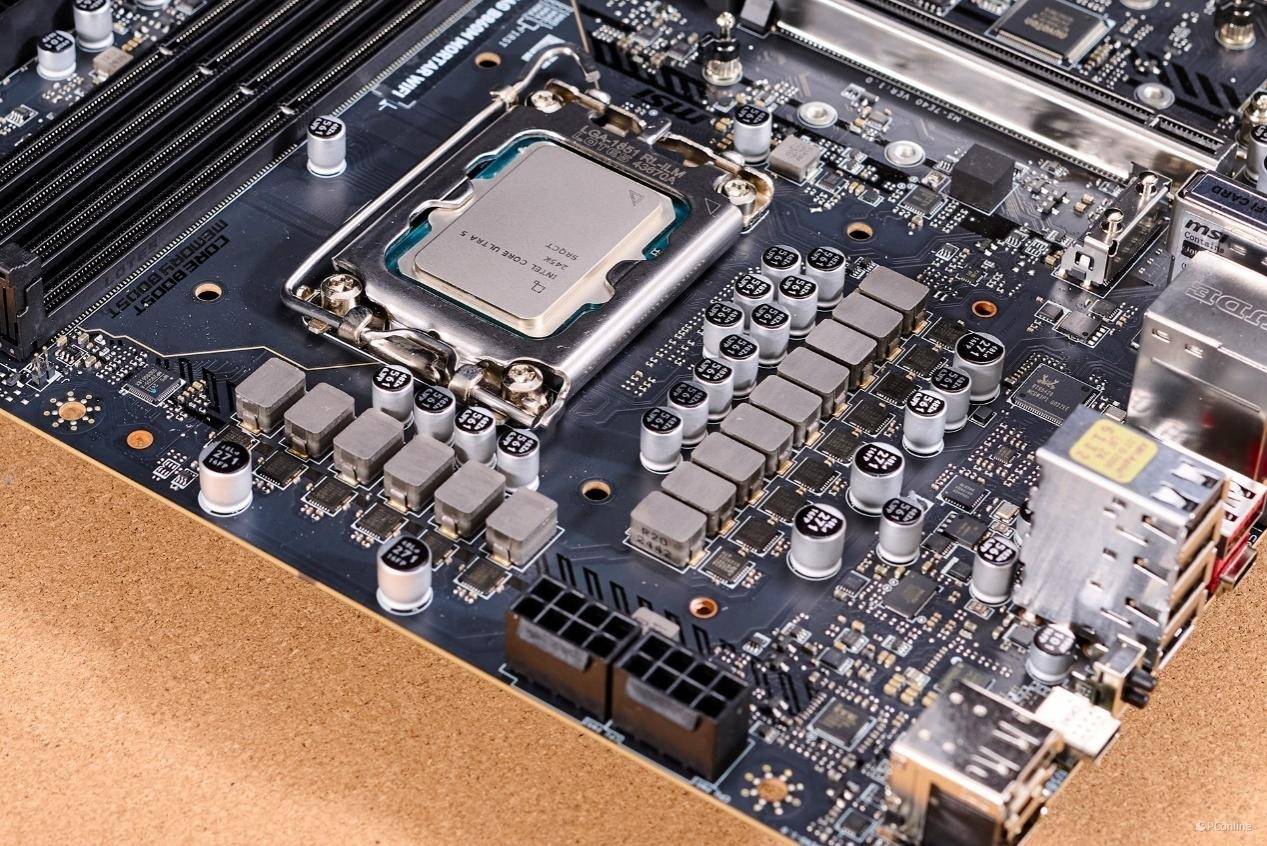

供电配置上，微星B860M迫击炮主板为12+1+1+1相智能供电设计，其中12相为核心供电、1相为SA供电、1相为GT供电，最后一相为VNNAON供电。

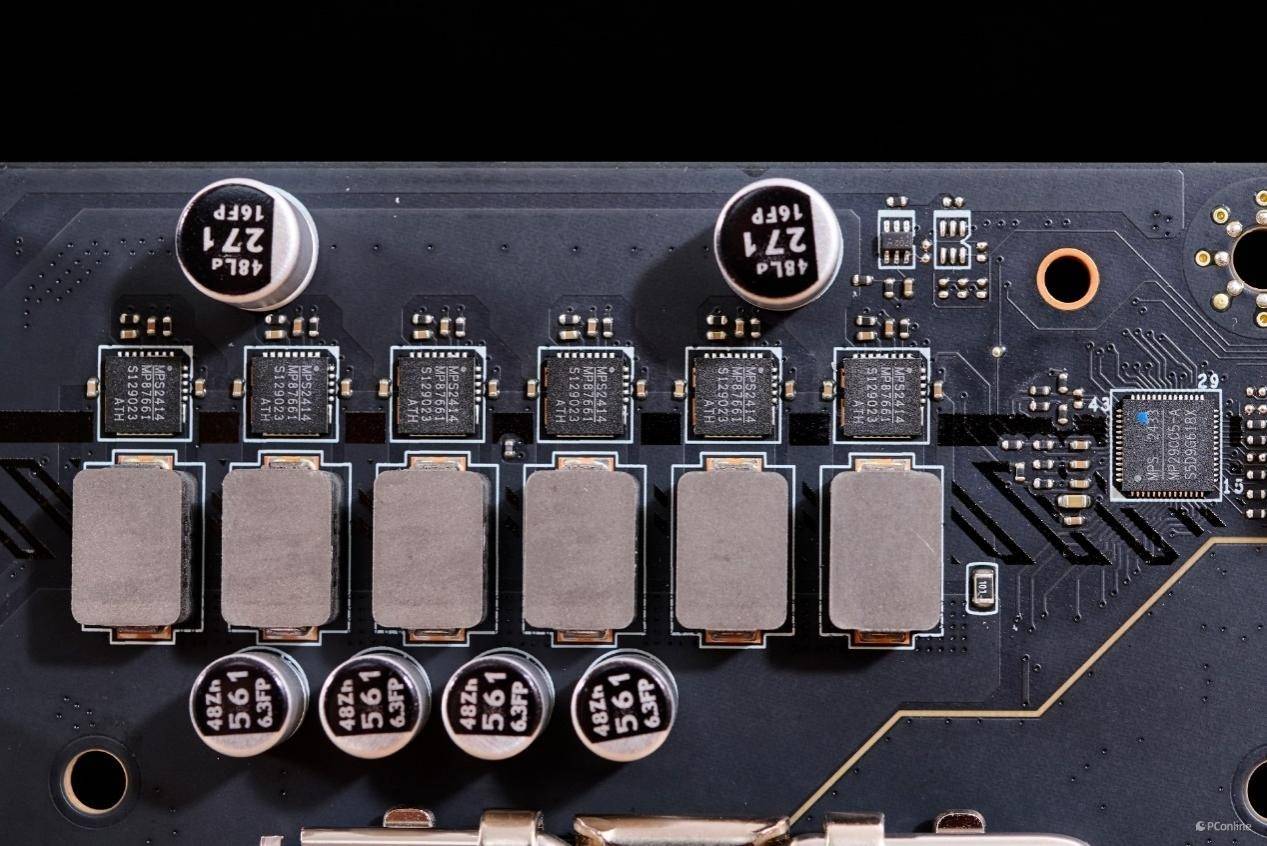

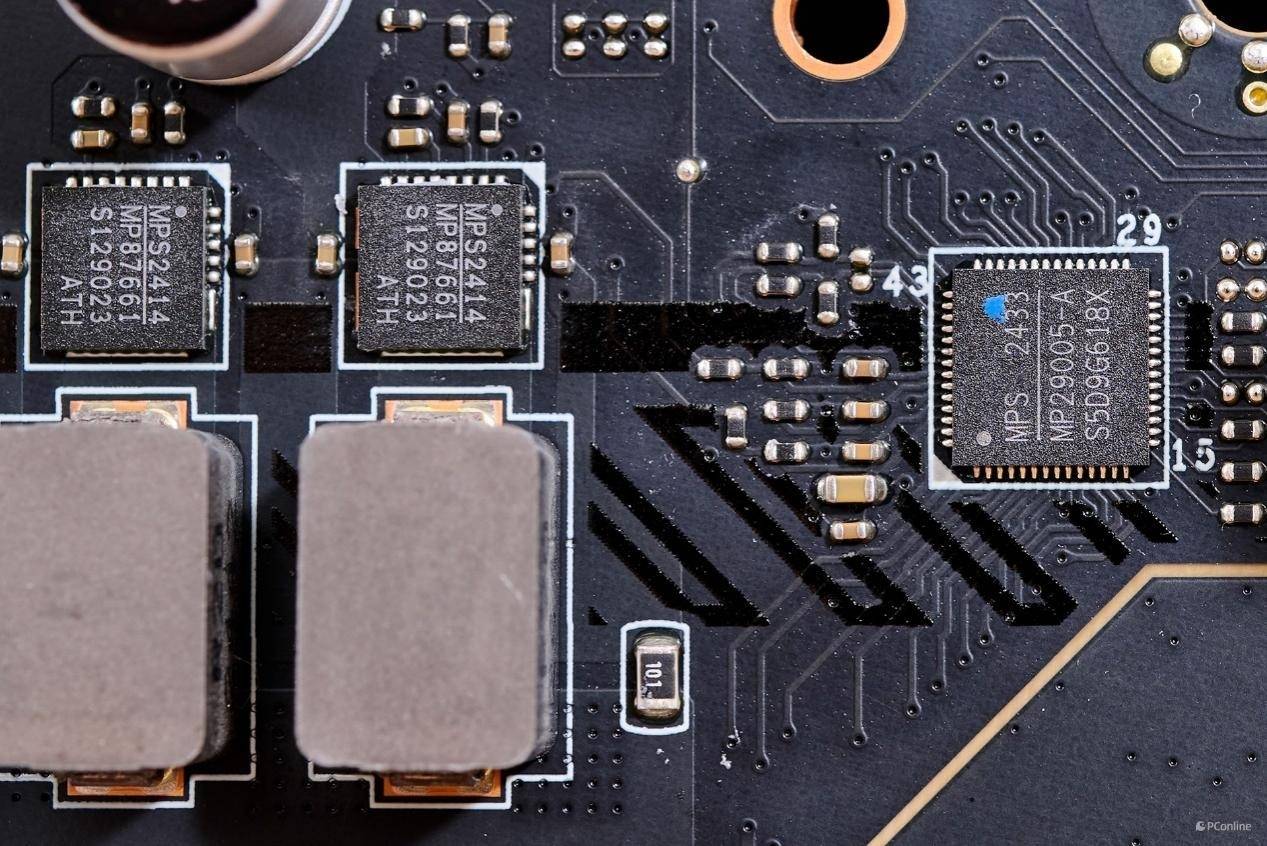

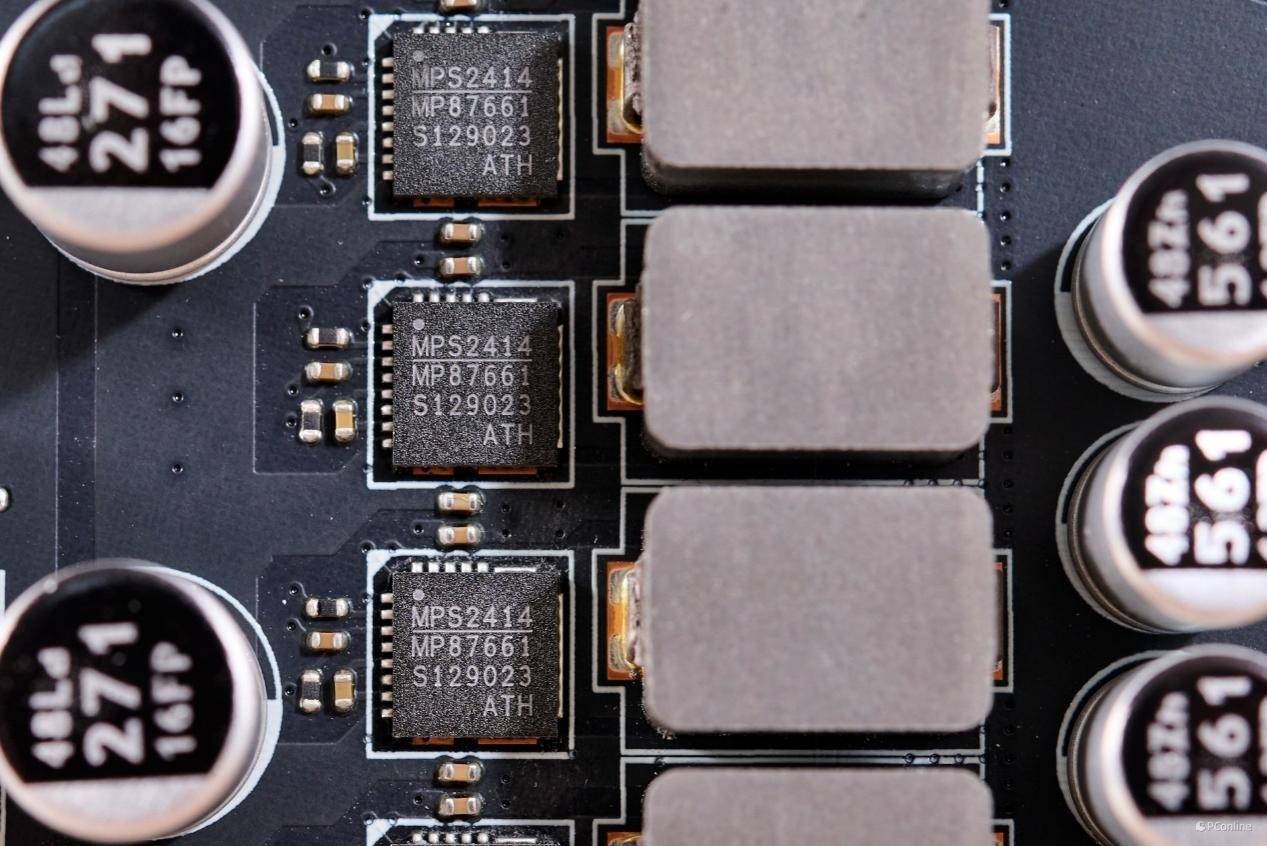

每相核心供电都配备了单独的DrMos芯片，根据芯片上的丝印可知其来自MPS，印刷编码为：MP87661，最大支持电流为60A。

主控芯片采用的是多相PWM控制器，也来自MPS，型号是MP29005-A，这颗PWM主控并无相关信息，不过笔者根据其编号为“29”开头，猜测应该为3通道PWM主控，并且这颗主板不少Z890主板也在用，品质绝对有保障。

PCH南桥

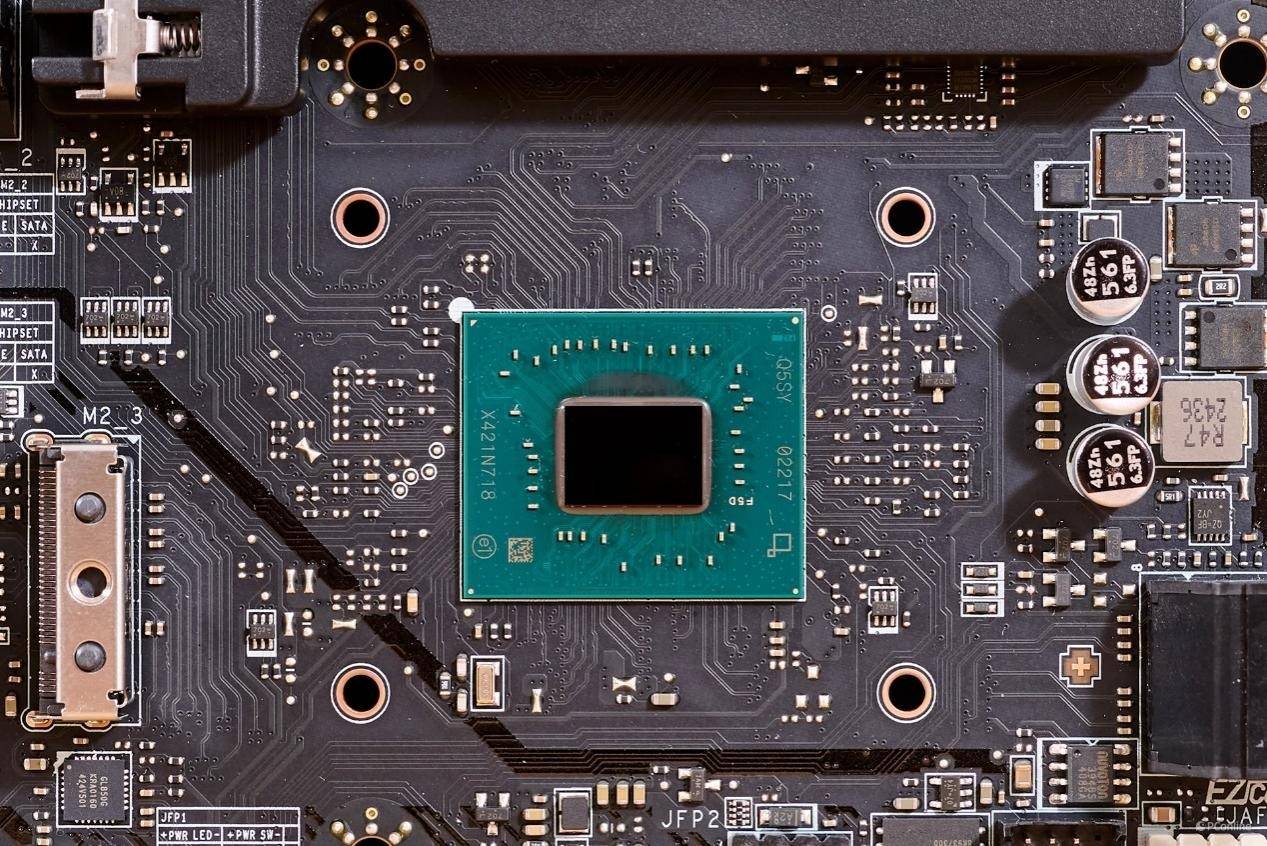

B860芯片组位于主板的右下角，被厚重的VRM散热装甲所压制，能够有效降低芯片热量。底下的B760芯片组主要负责I/O接口等一些外设接口的控制及提供部分PCIe通道。在规格上虽然略输Z890，但是对大多数玩家来说，B760的性能和配置都是够用的。

音频与网络接口

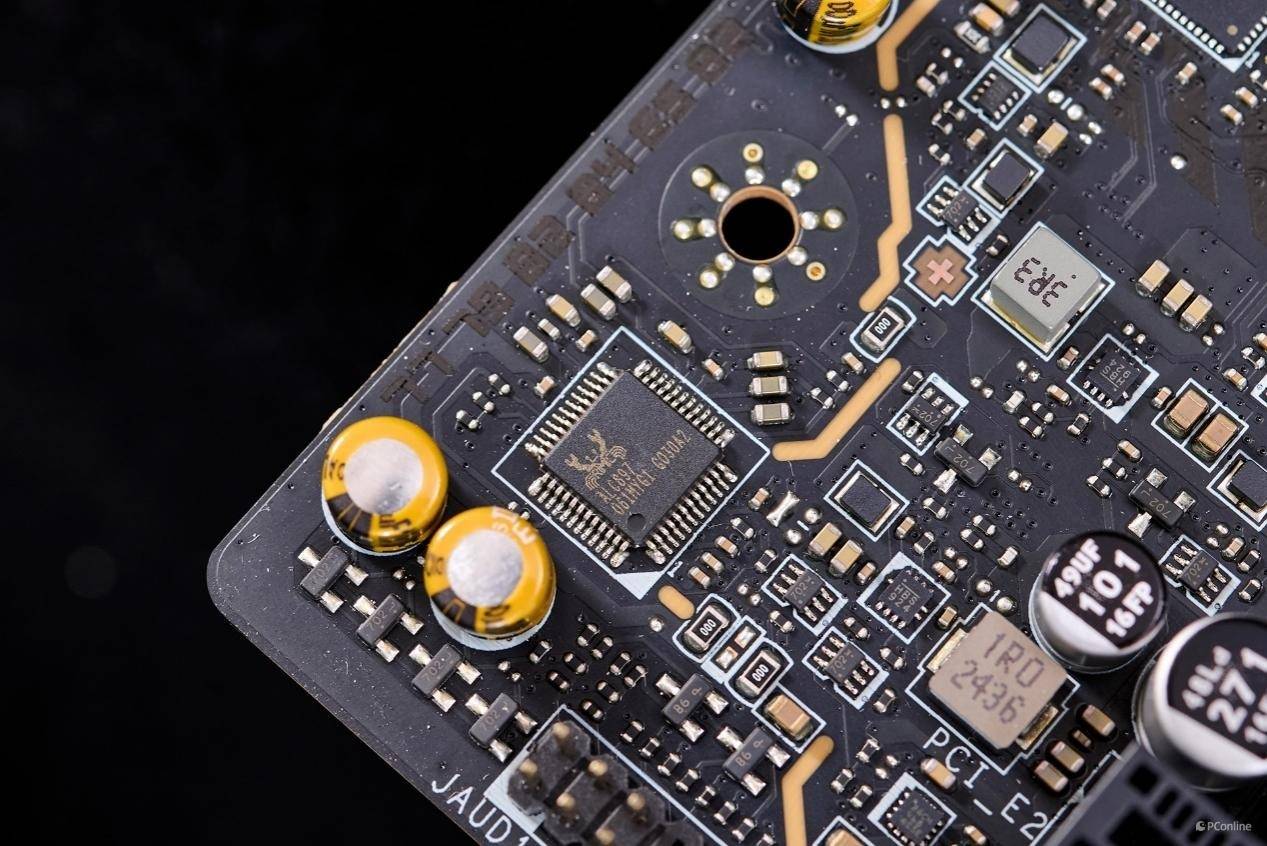

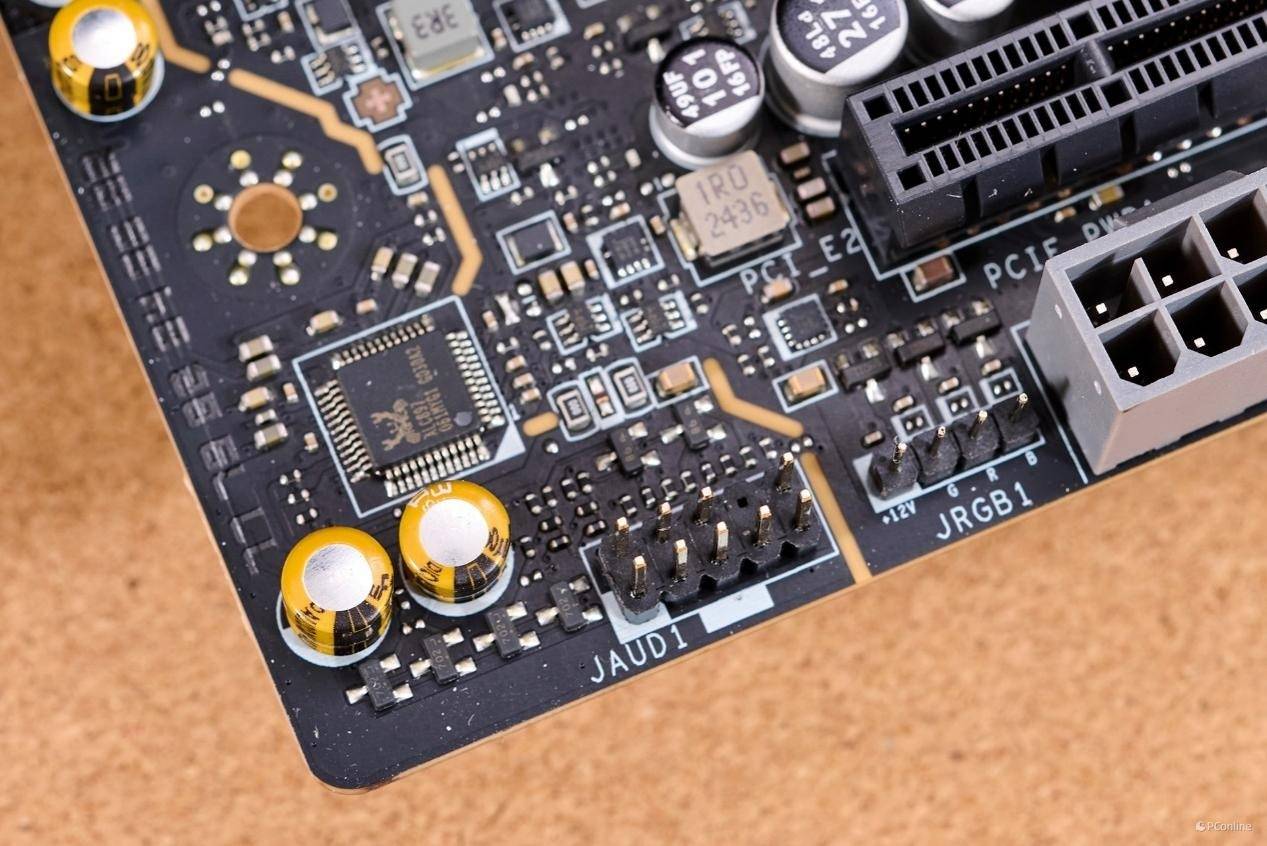

接着我们再看声卡等硬件的配置，微星B860M迫击炮主板标配的是ALC897高保真解码芯片，支持5.1声道，旁边还搭配了两颗电容，能够提升音频解析能力。

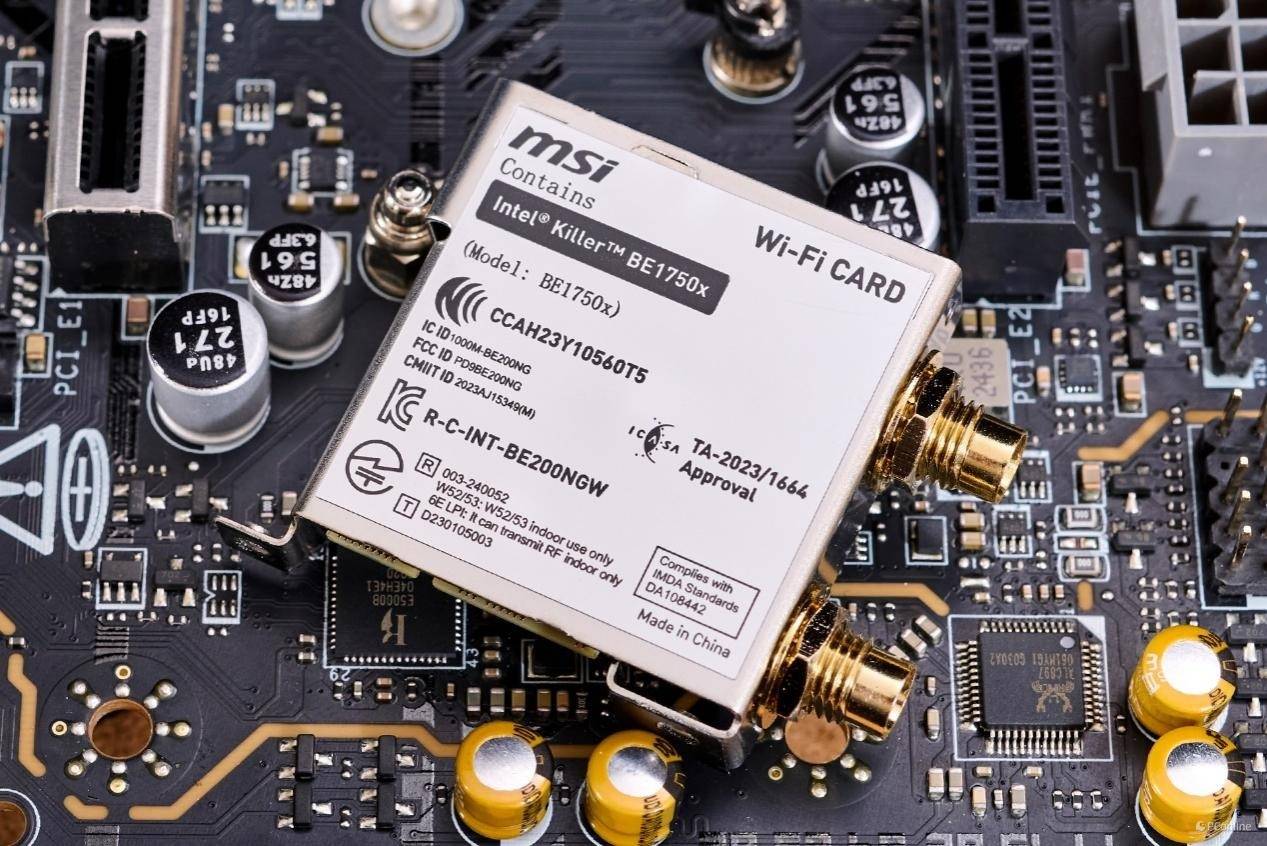

无线网卡芯片则是Intel Killer BE1750x，实质为BE200NG芯片，全新的 320MHz频宽将最大带宽提升至5.8Gbps，是WiFi 6/6E的2.4倍。

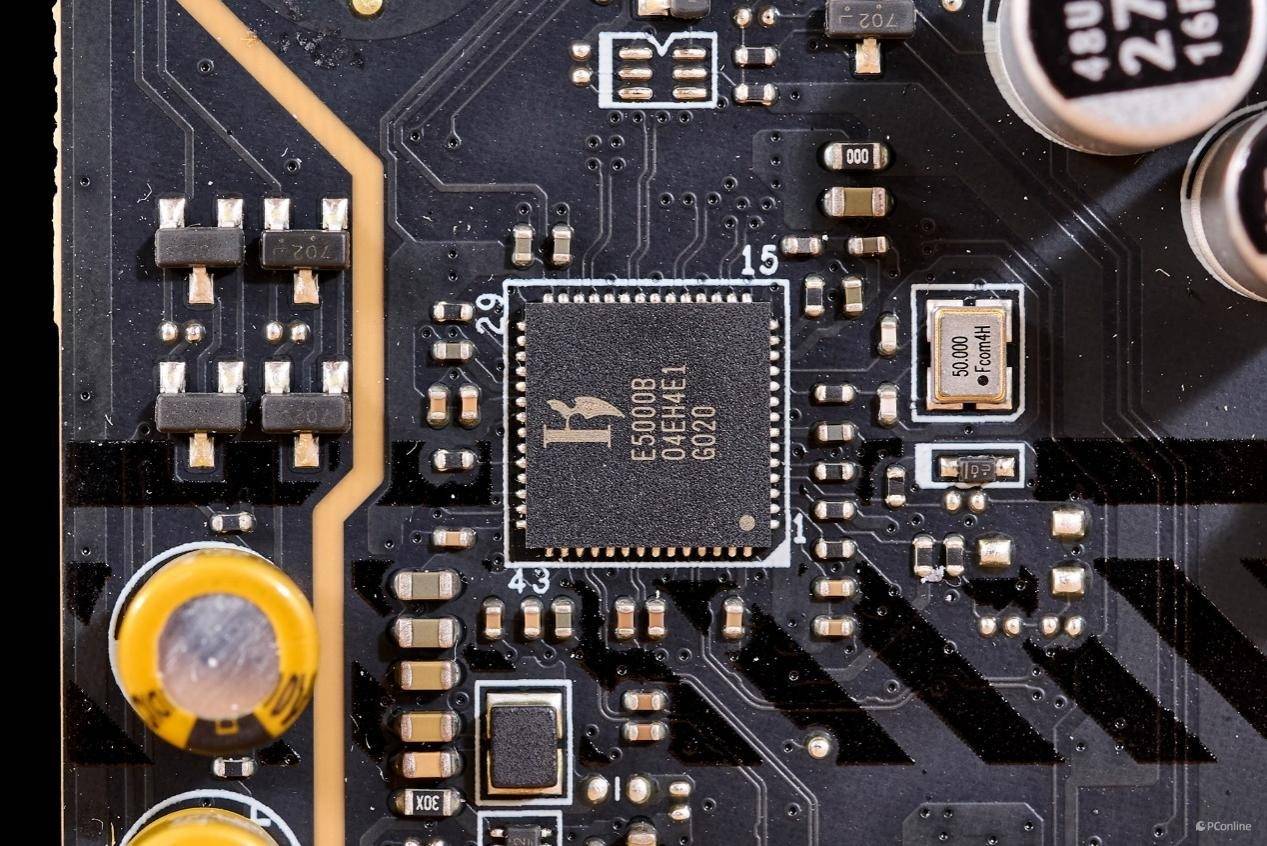

有线网卡芯片同为Intel Killer的E5000B，传输带宽达5G，具备高速数据传输能力和低延迟表现，无论是各种场景下，都能为用户带来优秀的网络体验，大幅提升网络使用的效率和便捷性。

接针&接口

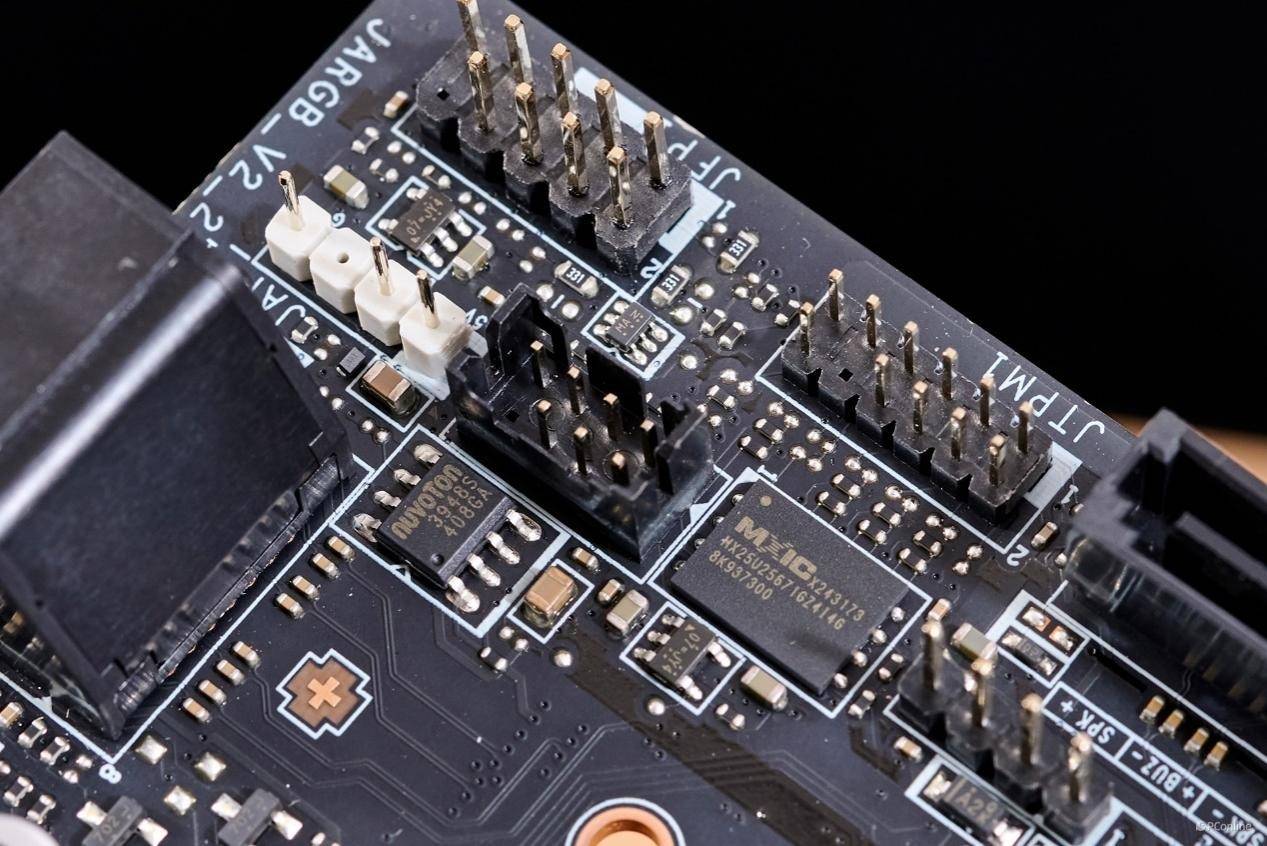

最后是接口方面，这款主板上配备了不少ARGB、风扇接口。搭配微星MSI Center这款软件，能实现灯效联动，可玩性还是非常丰富的。

新版BIOS体验

下面我们来看一下微星B860M迫击炮主板的BIOS。没错，这次微星的主板BIOS也进行了升级换代。全新的BIOS界面用上了更新潮的UI界面，并且据微星的说法，不同系列会有专属的BIOS设计，例如我们手上的微星MSI MAG B860M MORTAT WIFI主板的BIOS界面里就有独属“MAG”的Logo。

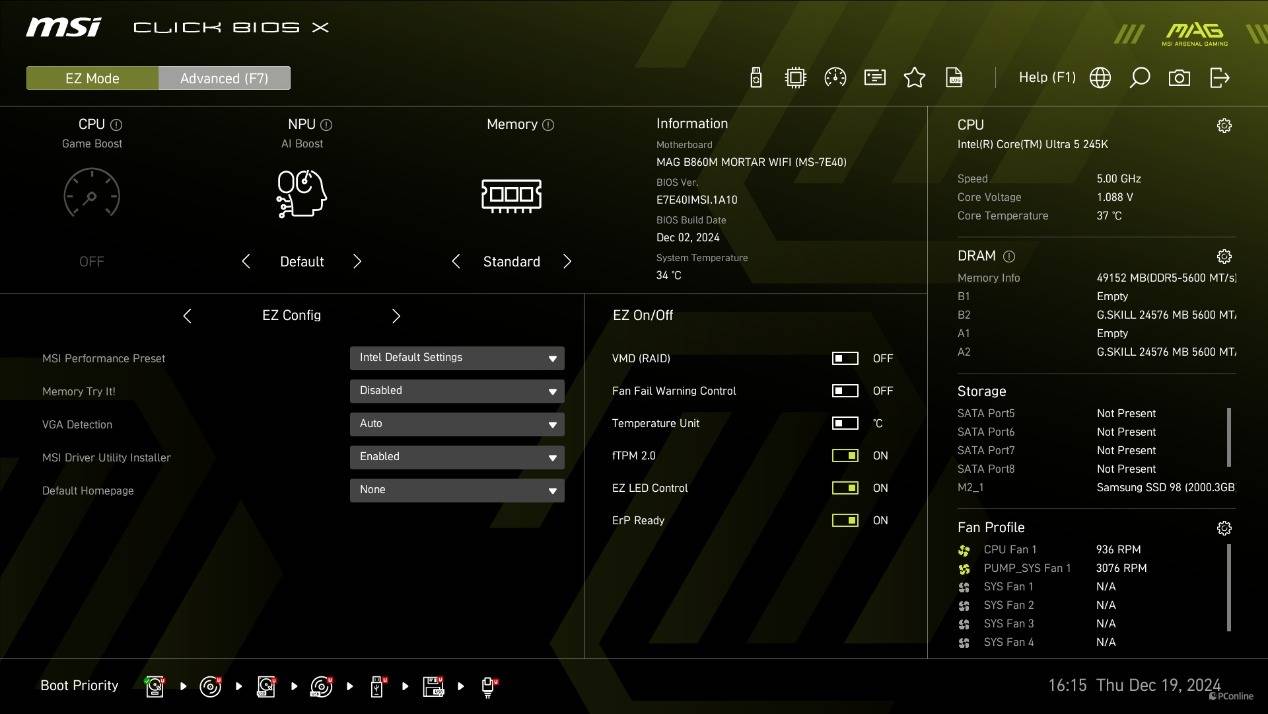

虽然外观变化，不过操作逻辑还是一样的。简易模式下，XMP、开关核显、NPU、等功能都直接放在了显眼的位置，玩家能够轻松控制。而按F7则可以进入高级模式，这里能对平台进行更多自定义设定。

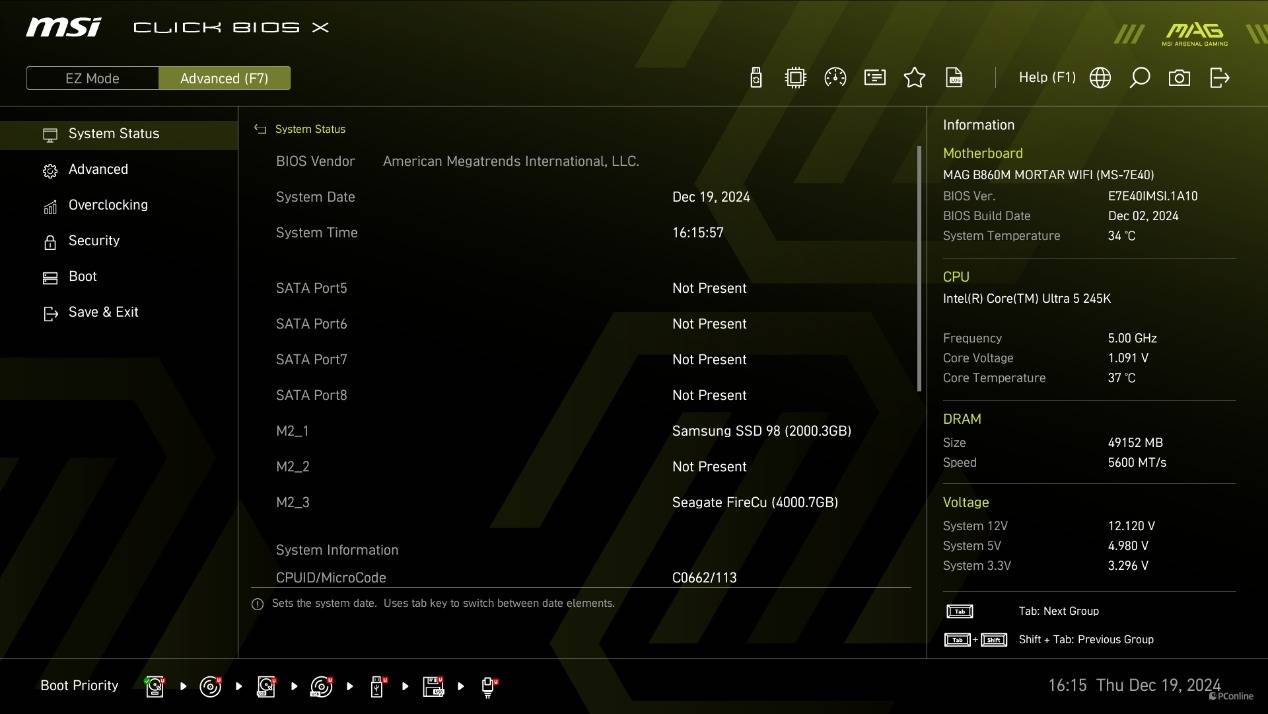

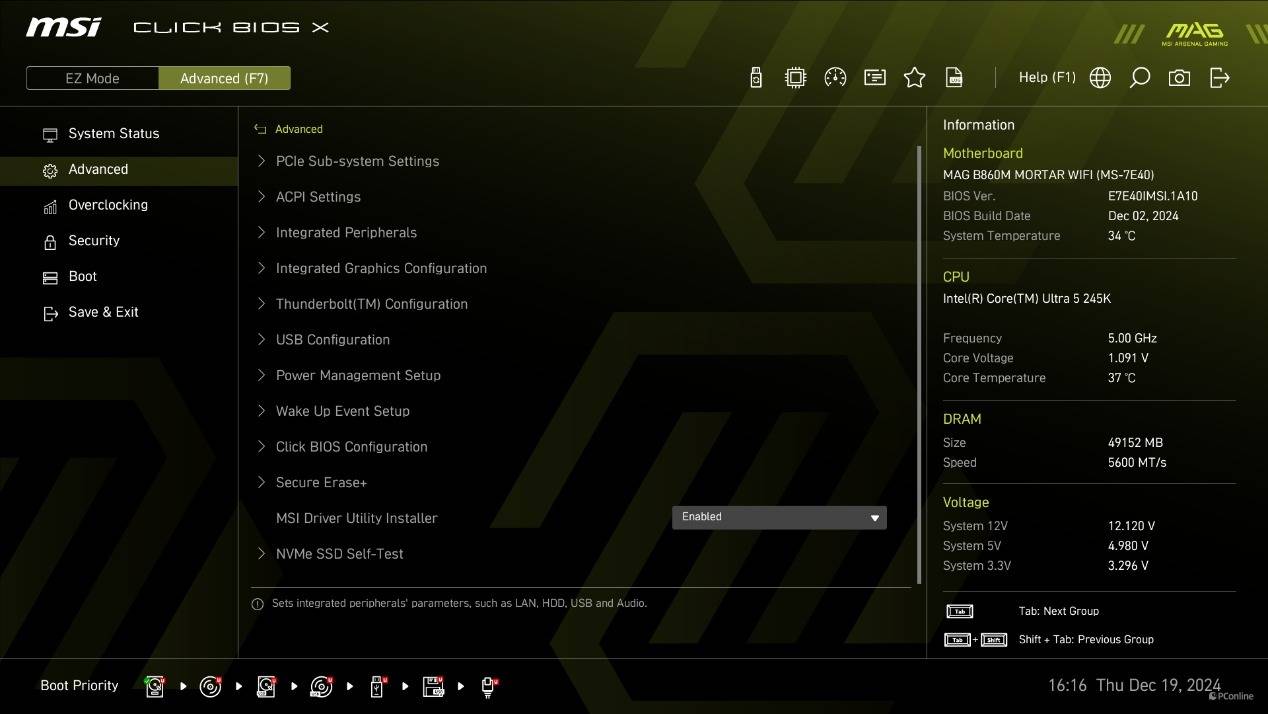

在高级模式下我们能进行的操作就很多了，例如调整PCIe通道分配、USB端口的启用、雷电接口的启用等等。

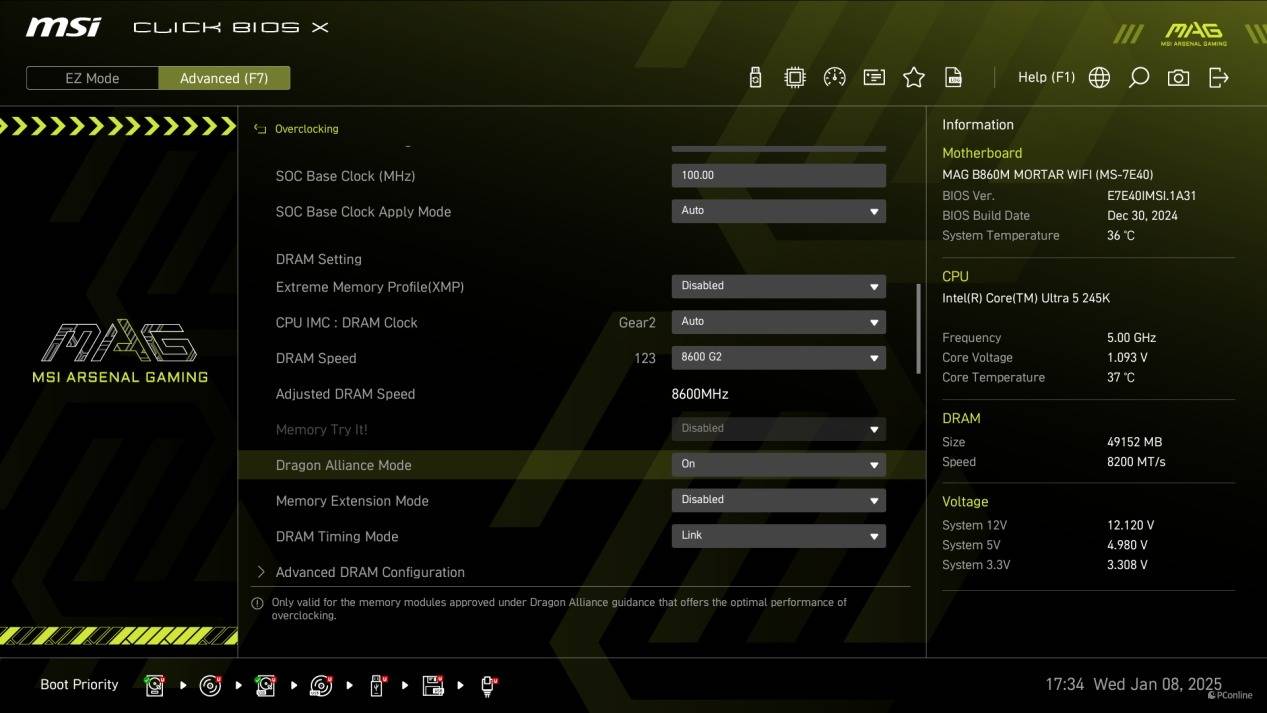

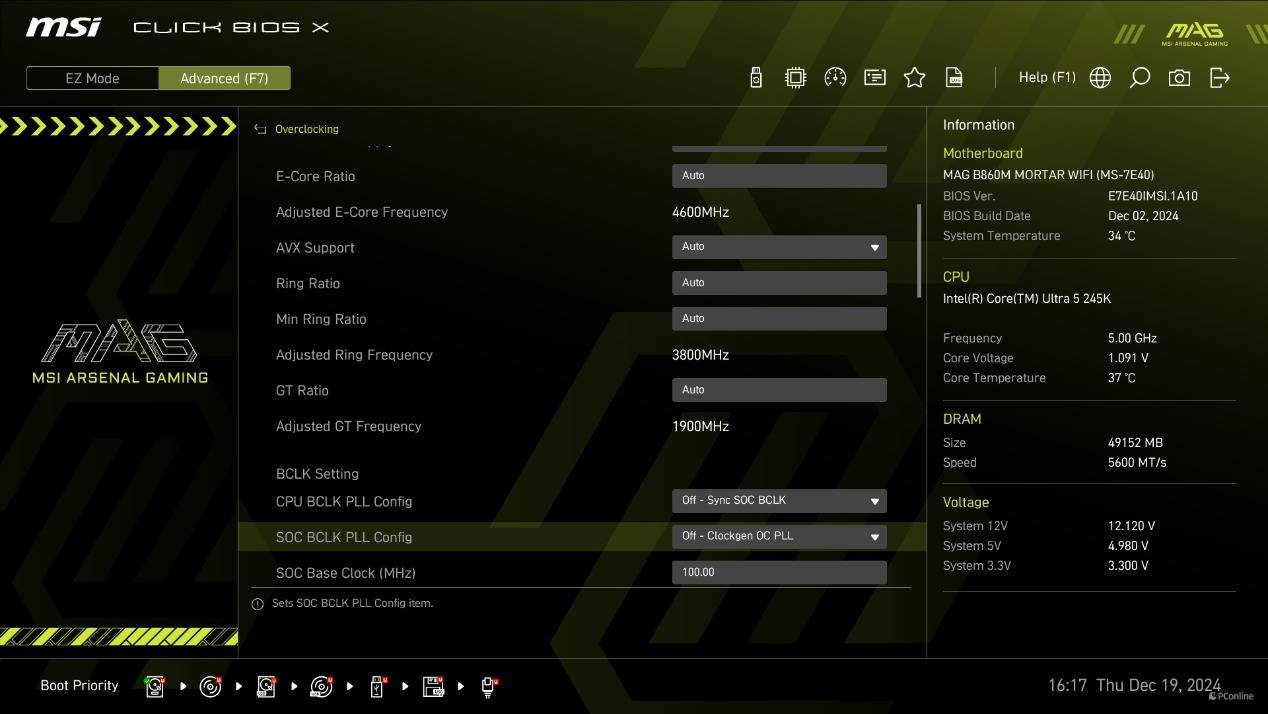

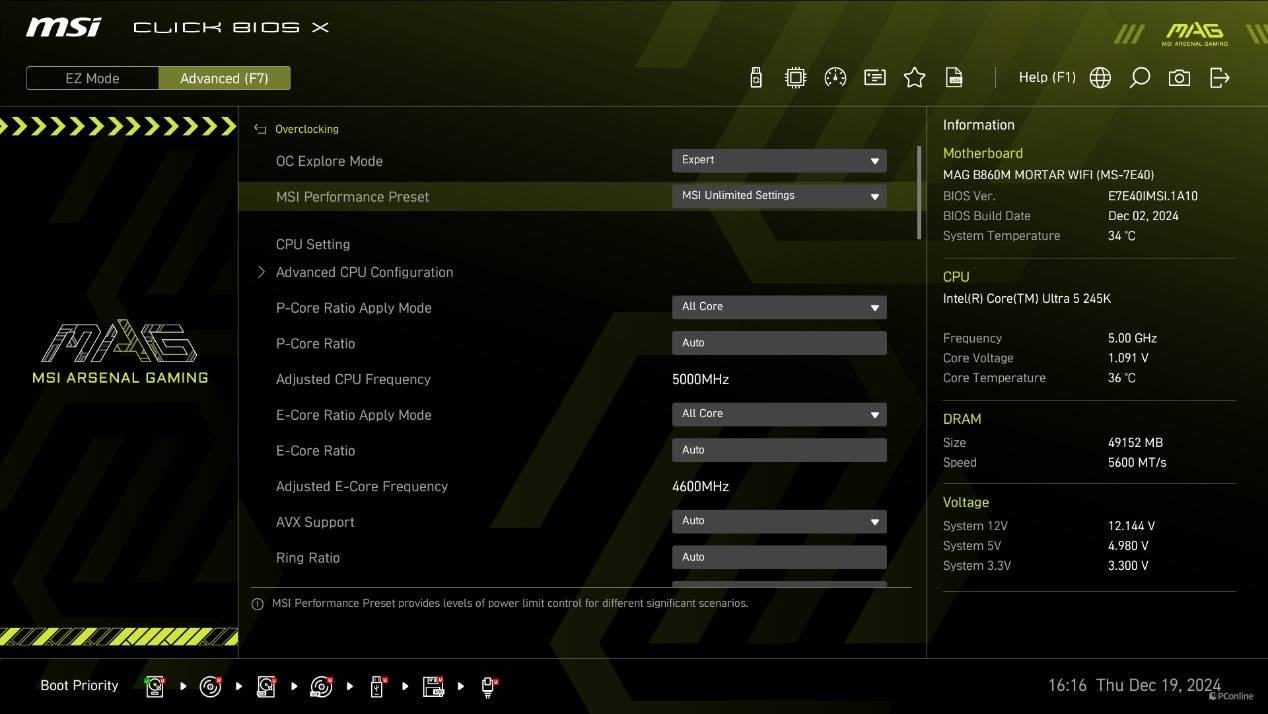

不过大部分玩家最关心的应该还是超频页面的选项。这里你可以精细化的调节酷睿Ultra 200S系列处理器的电压设置，从而让内存实现更高的频率。

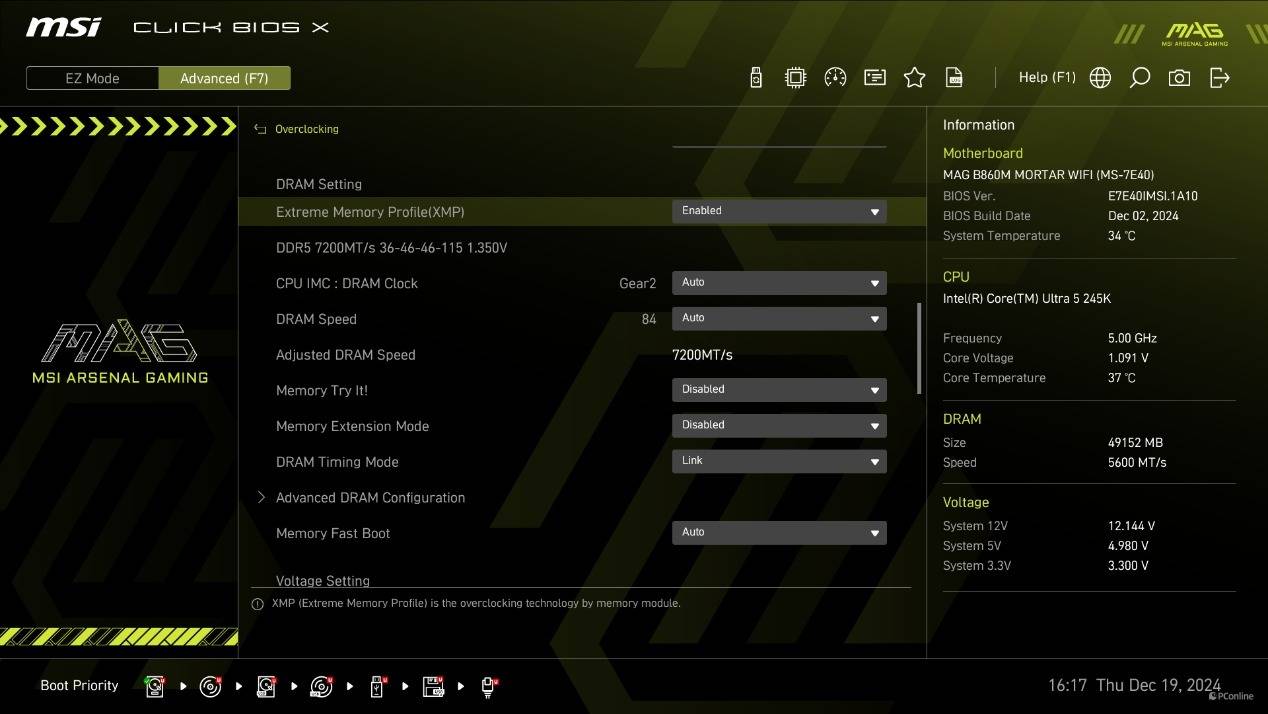

另外，B系列主板祖传的内存超频也没有少，并且微星还在内存超频上下了不少功夫，各种DDR5黑科技一应俱全，后续我们也会在测试中给大家介绍。

甚至使用上经过微星与内存厂商合作优化过的内存型号，更是可以开启微星微星Dragon Alliance Mode功能，比XMP档更高效且方便。

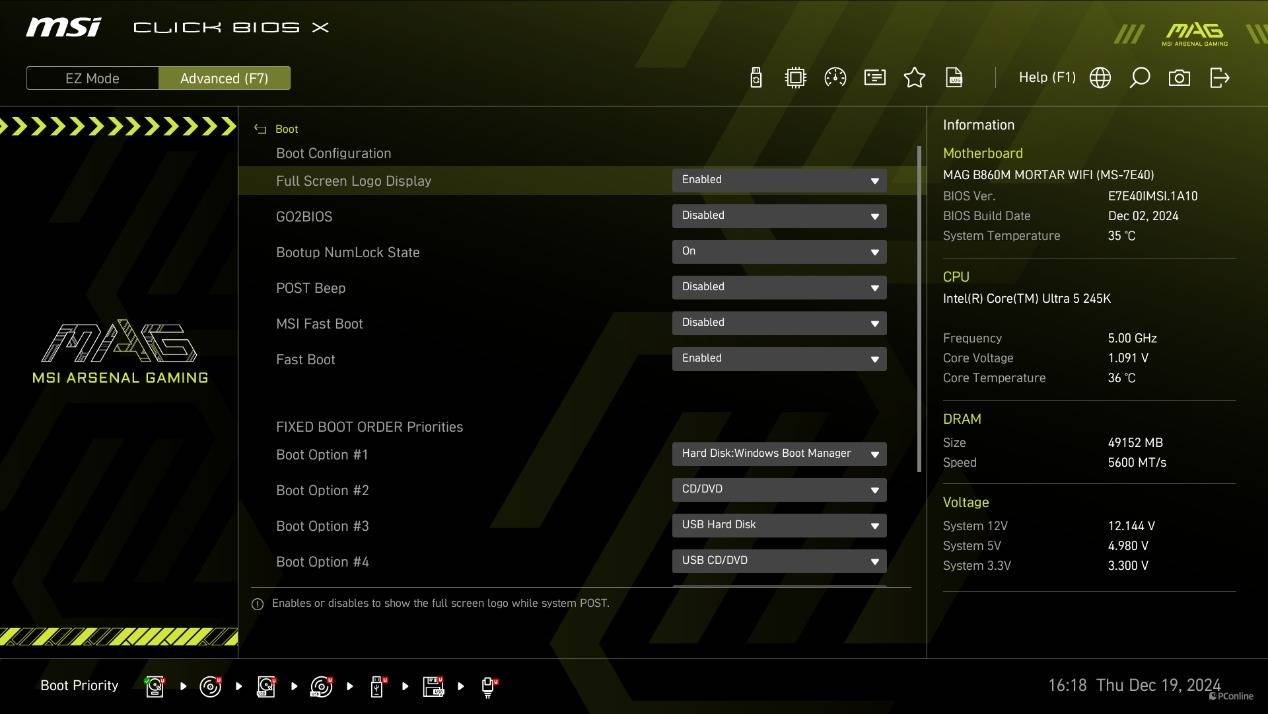

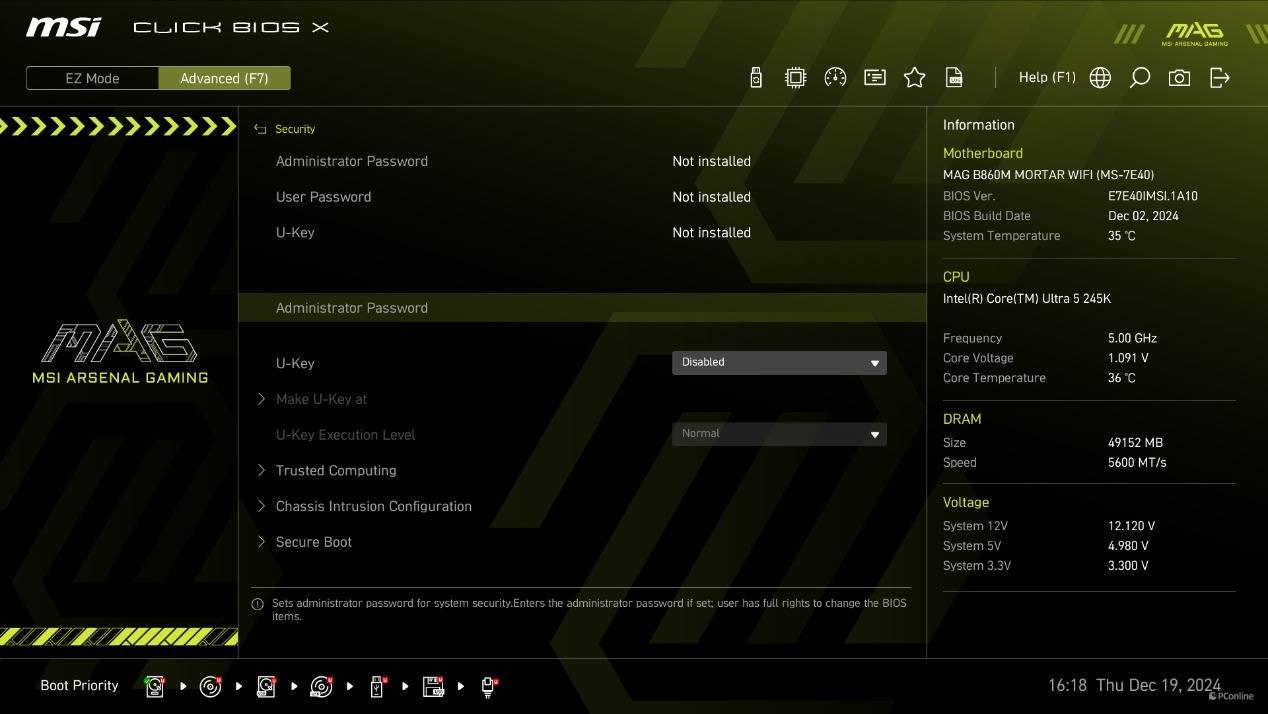

Security、Boot以及Save&Exit则集成了安全保护、保存BIOS配置、BIOS升级以及切换启动项等常用的操作。整体来说，新版BIOS更加年轻化、电竞化，同时功能归类也更加清晰，玩家上手难度几乎为0。

新版MSI Center

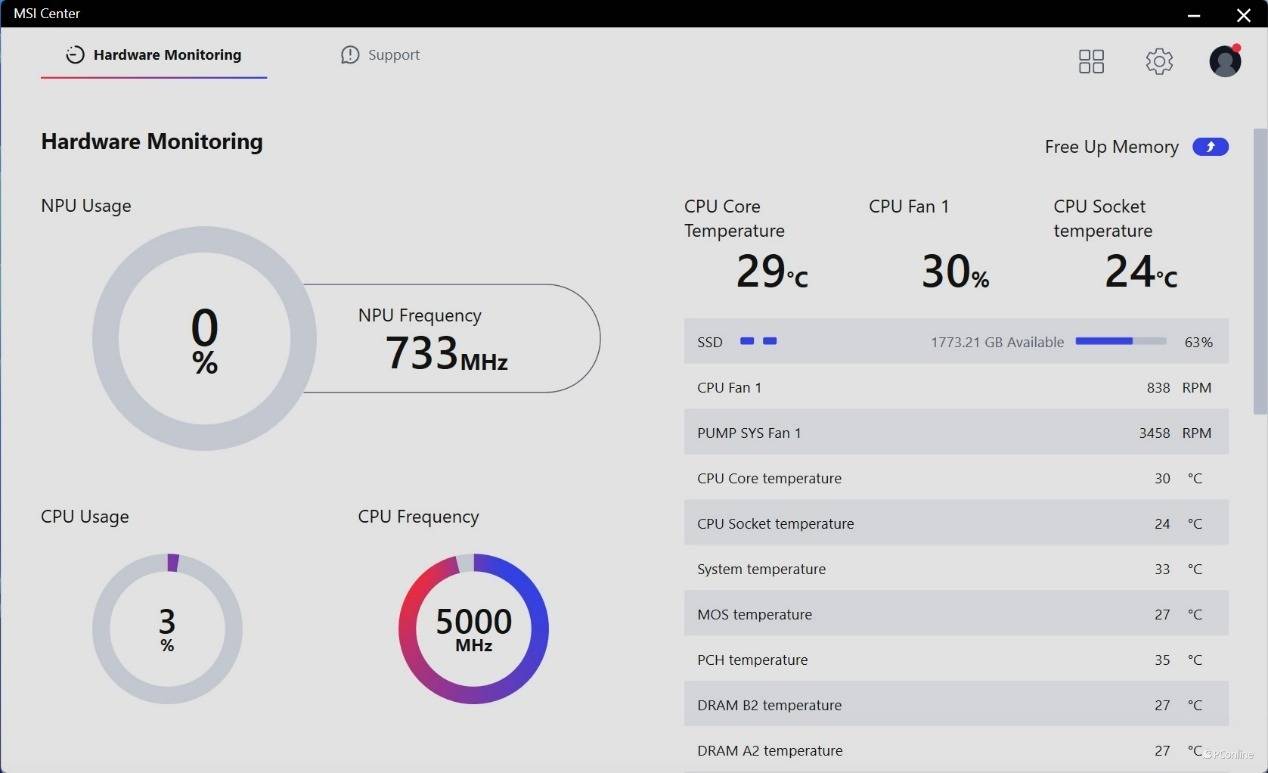

除了BIOS进行了更新外，MSI Center也迎来了新版本，刚启动就能看出这一代处理器的重点就是NPU的应用，在首页中NPU使用率被放大了，非常醒目。

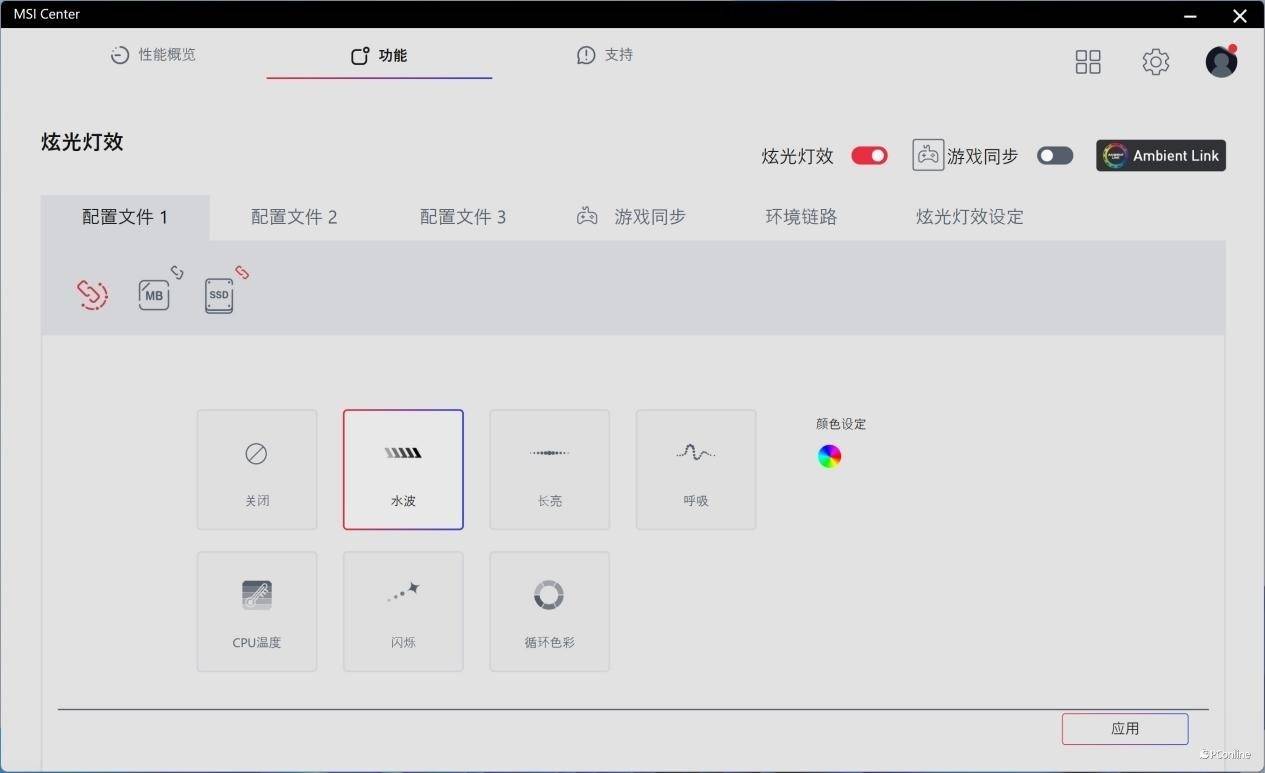

灯效控制也从变换成更为简洁的控制界面，玩家上手变得更加简单了，玩转各种ARGB，让主机颜值更进一步。

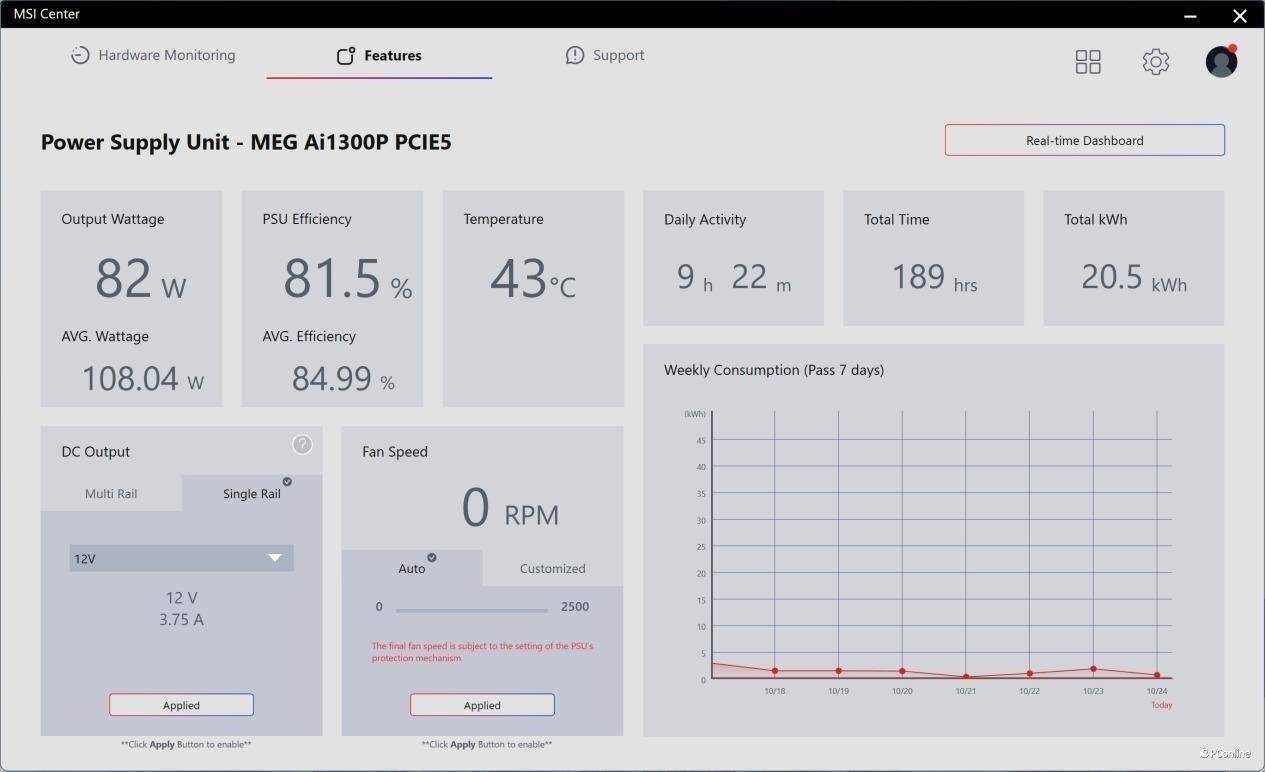

电源页面则是原来的样子，各项数据清晰可见，能够最直观的掌控整台电脑的情况。

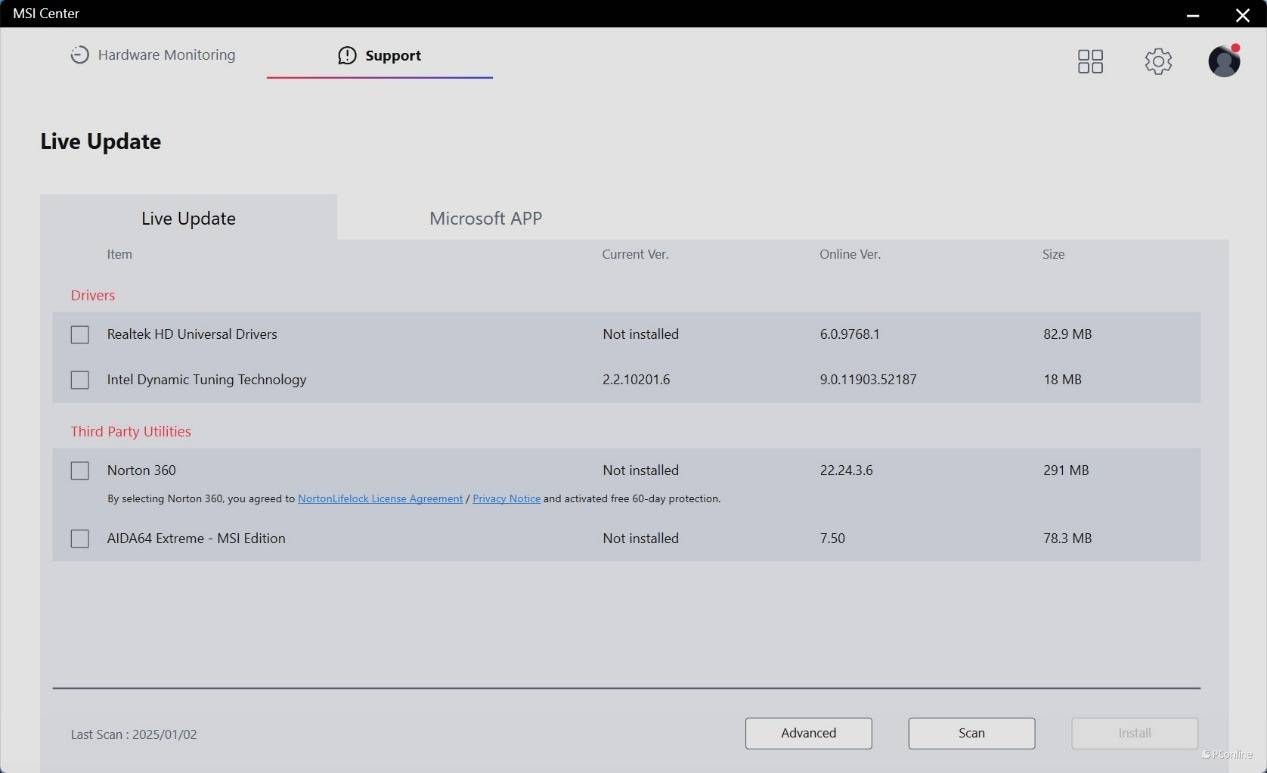

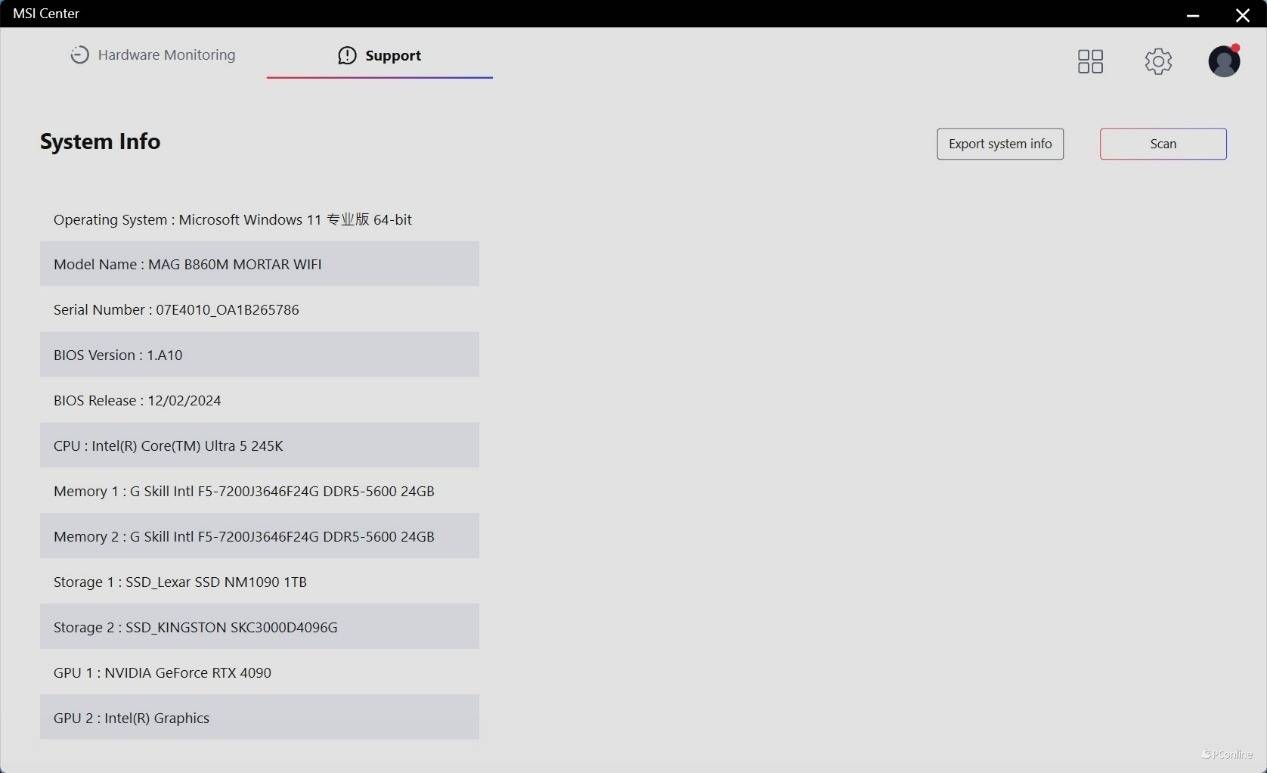

另外，还有支持页面，这里可以看到整个平台的硬件信息，还可以对驱动软件进行更新检查。

测试平台介绍

测试平台方面，我们这次使用的是Intel酷睿Ultra 5-245K处理器，搭配NVIDIA GeForce RTX 4090，选用如此高端的显卡也是为了能够尽可能的让处理器不要有瓶颈，这样才能更好的展示这款主板的潜力所在。内存方面，我们用的则是32GB的DDR5-7200MHz C34套装，为普通的DDR5内存版本，并非最新的CUDIMM内存，之所以用这款内存是因为目前普通DDR5内存的价格比较便宜，搭配新的平台，想要突破8000MHz轻轻松松，对比13代、14代时期要简单得多。

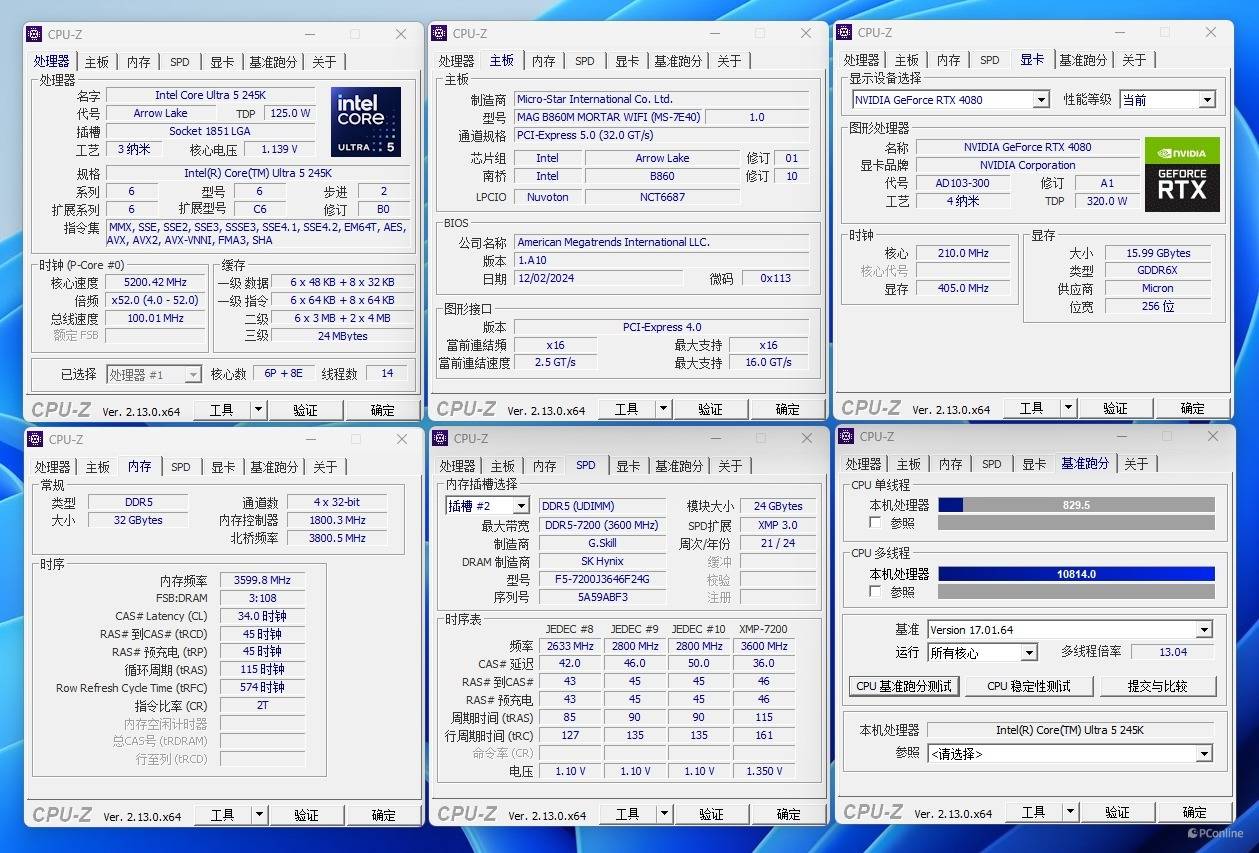

正式测试前我们也用CPU-Z浅浅的跑了一下分，实测酷睿Ultra 5-245K单核成绩829.5分，这个成绩与K其实相差无几了，多核方面则是10814分，与Z890平台上表现基本一致。

理论性能测试

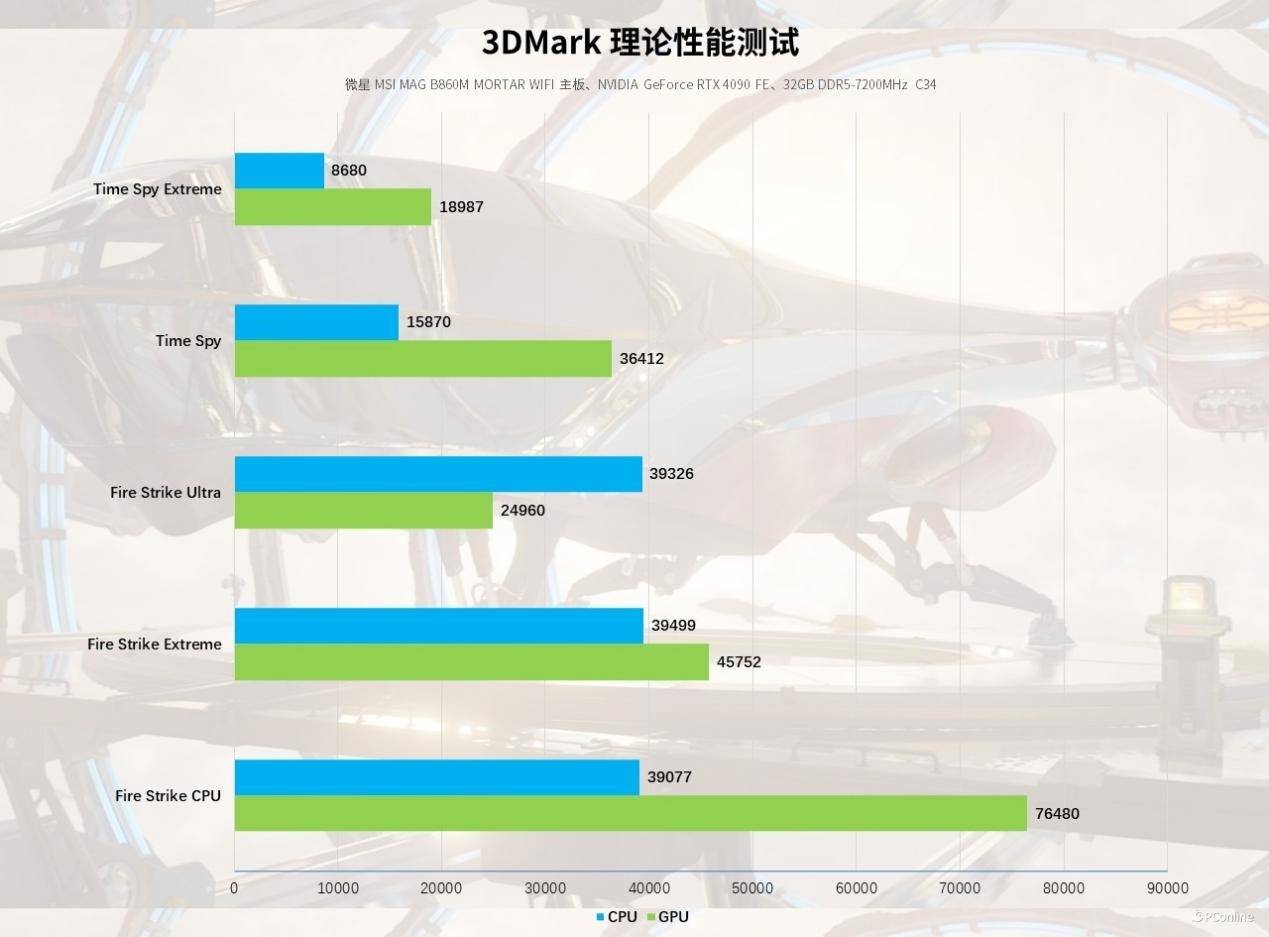

理论测试方面，我们首先请出测试界的劳模——3DMark，我们分别用代表DX11和DX12的Fire Strike与Time Spy对酷睿Ultra 5-245K进行测试。实测成绩如下，酷睿Ultra 5-245K在Fire Strike的得分基本维持在39300分左右，Time Spy的表现也不错，根据其得分基本上能够领先上代处理器月10%左右。

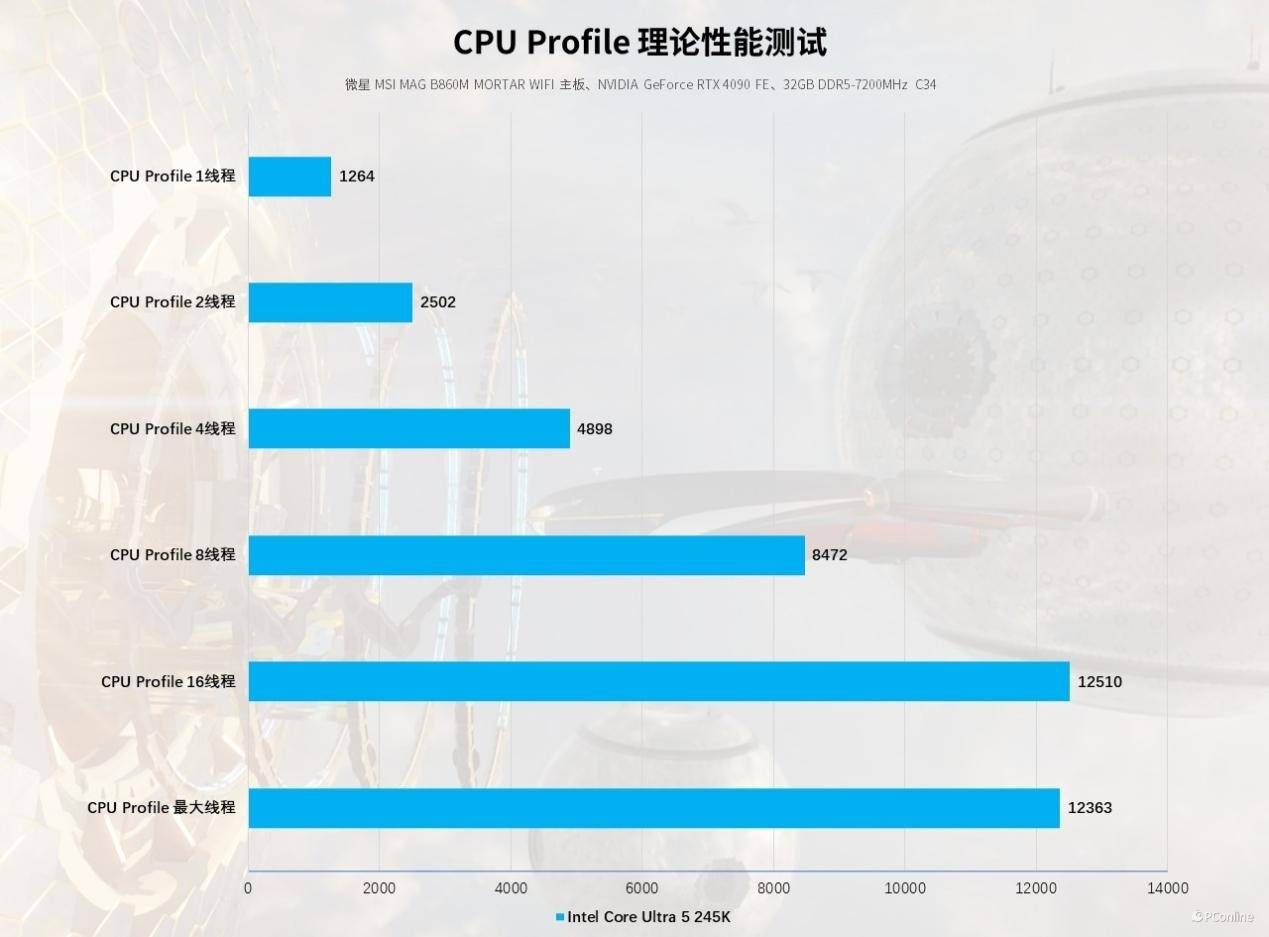

我们也测试了CPU Profile项目，看看实际应用中，这颗酷睿Ultra 5-245K有何亮眼表现。测试中果然不负众望，其相比前代产品，能有10%以上的性能领先。最大线程方面，酷睿Ultra 5-245K能够跑到12363分，虽然砍了超线程，但性能依旧超越了20%以上。

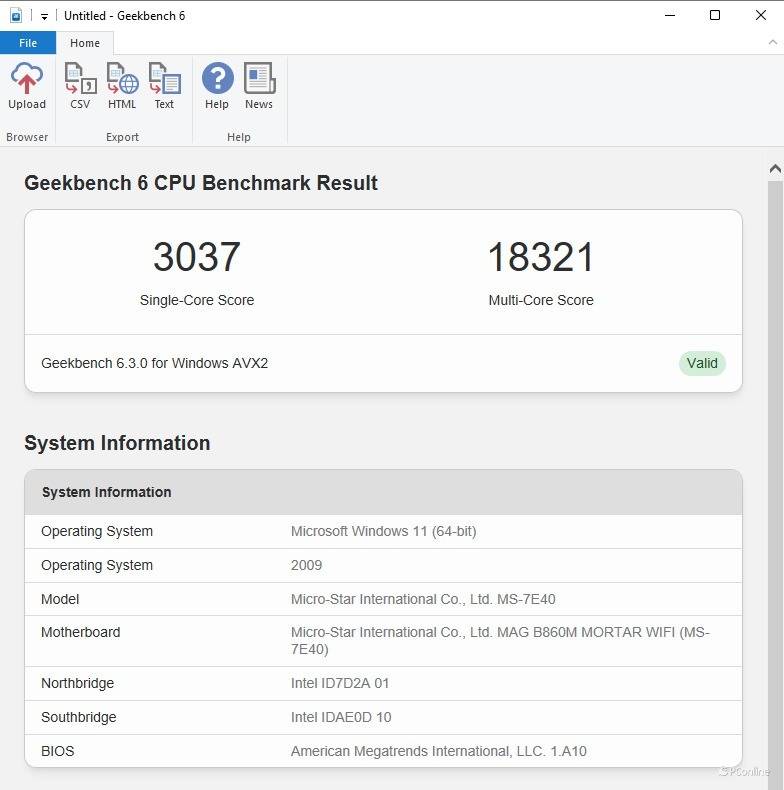

我们再看看一款熟悉的软件——GeekBench，大家在手机评测中应该经常见到，不过它也可以用于衡量桌面端处理器的单核/多核性能。我们用最新版本实测酷睿Ultra 5-245K的单核为3037，多核为18321，性能表现不错。

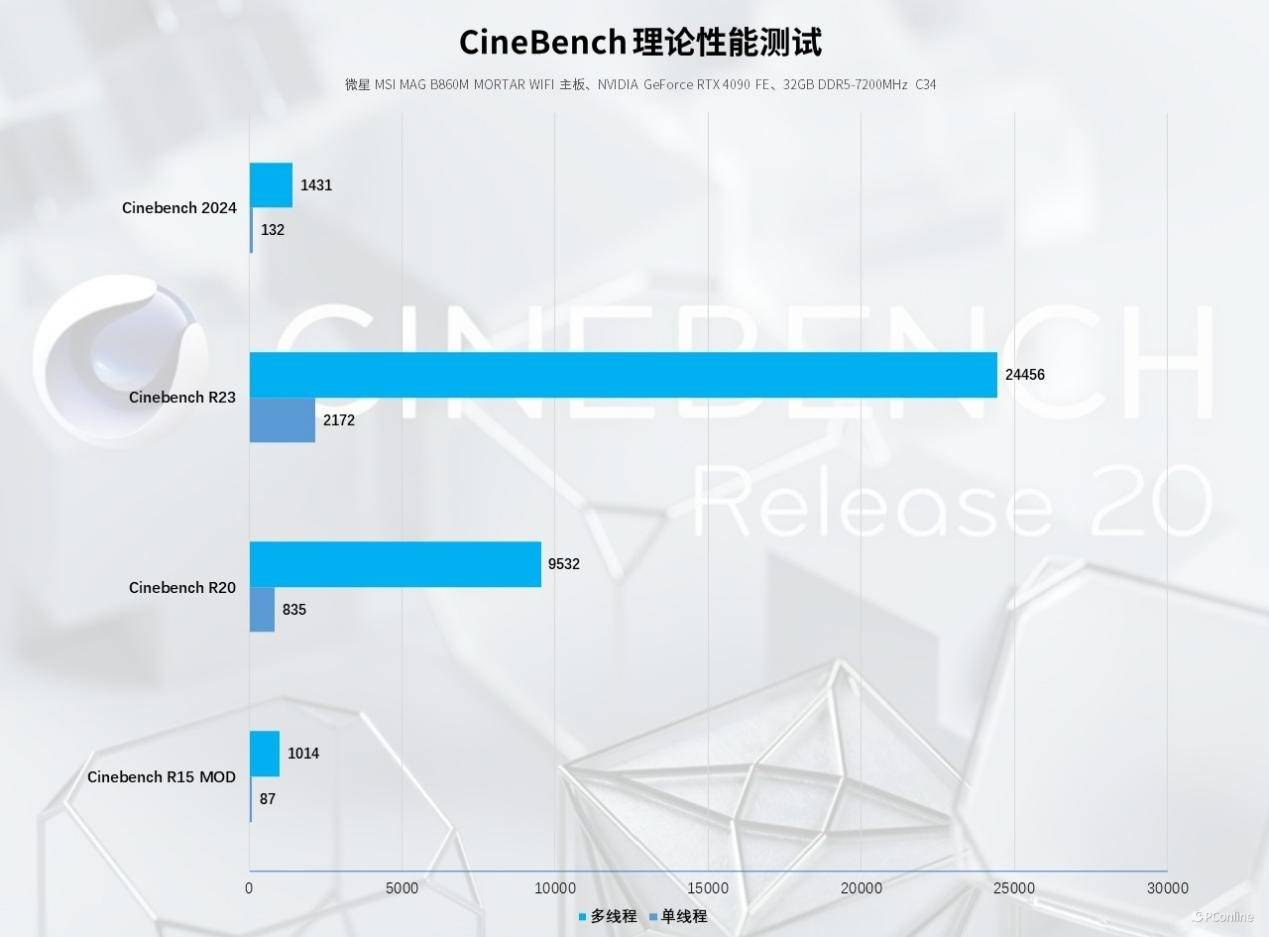

最后是CineBench系列测试，首先在R11中，实测酷睿Ultra 5-245K的单核成绩为87，多核为1014。R20版本中，单核成绩则是835，多核为9532，表现也不错。

R23的压力就更大了，不过酷睿Ultra 5-245K的表现还是令人惊喜，轻轻松松跑出了单核2172，多核24456的成绩。最后是2024版本，这套平台同样有不俗的表现，单核为132，非常接近隔壁9950X的单核表现了，多核则为1431。

缓存与内存测试

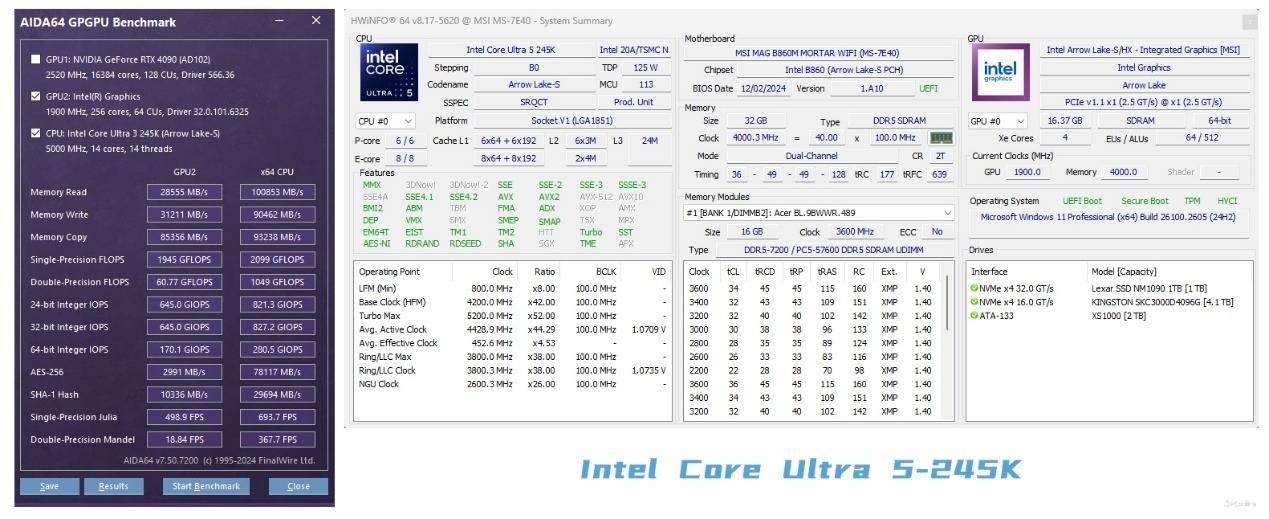

看完了理论性能测试，我们再关注一下这套平台的缓存与内存性能测试。首先看看处理器运算能力方面的表现，从实测数据来看，酷睿Ultra 5-245K在单精度、双精度方面表现出色，其中“Single-Precision Julia”（SPJ）是对于大型游戏运行的重要衡量参数，而“Double-Precision Mandel”（DPM）则对流体力学，Matlab这类科学运算速度是重要衡量指标。实测这套平台都有不错的成绩。

同时我们还顺带测试了核显的表现，不得不说换装新核显以后，整体性能也有了不小的提升，64CU的配置已经能够做到不少入门级独显的表现了，更不用说对比隔壁家2CU的核显了。

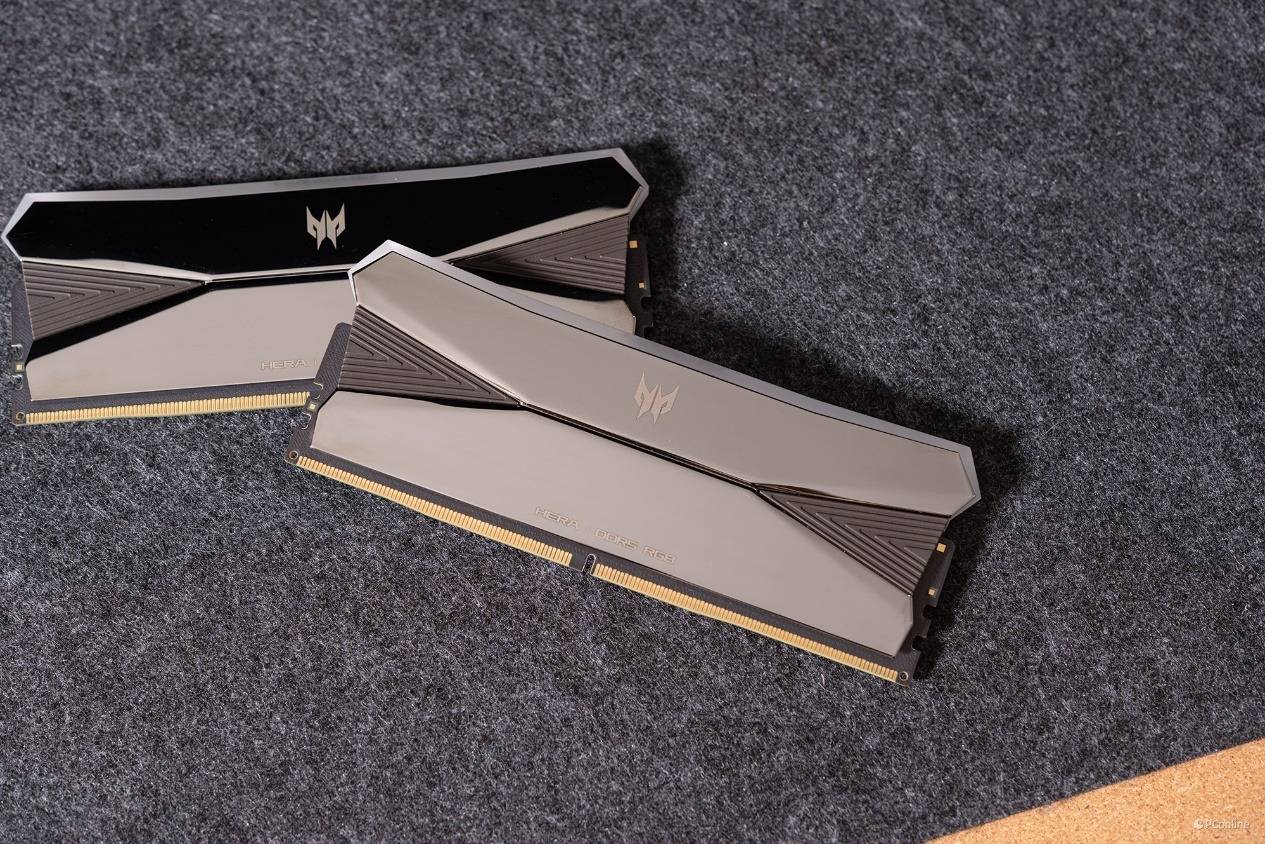

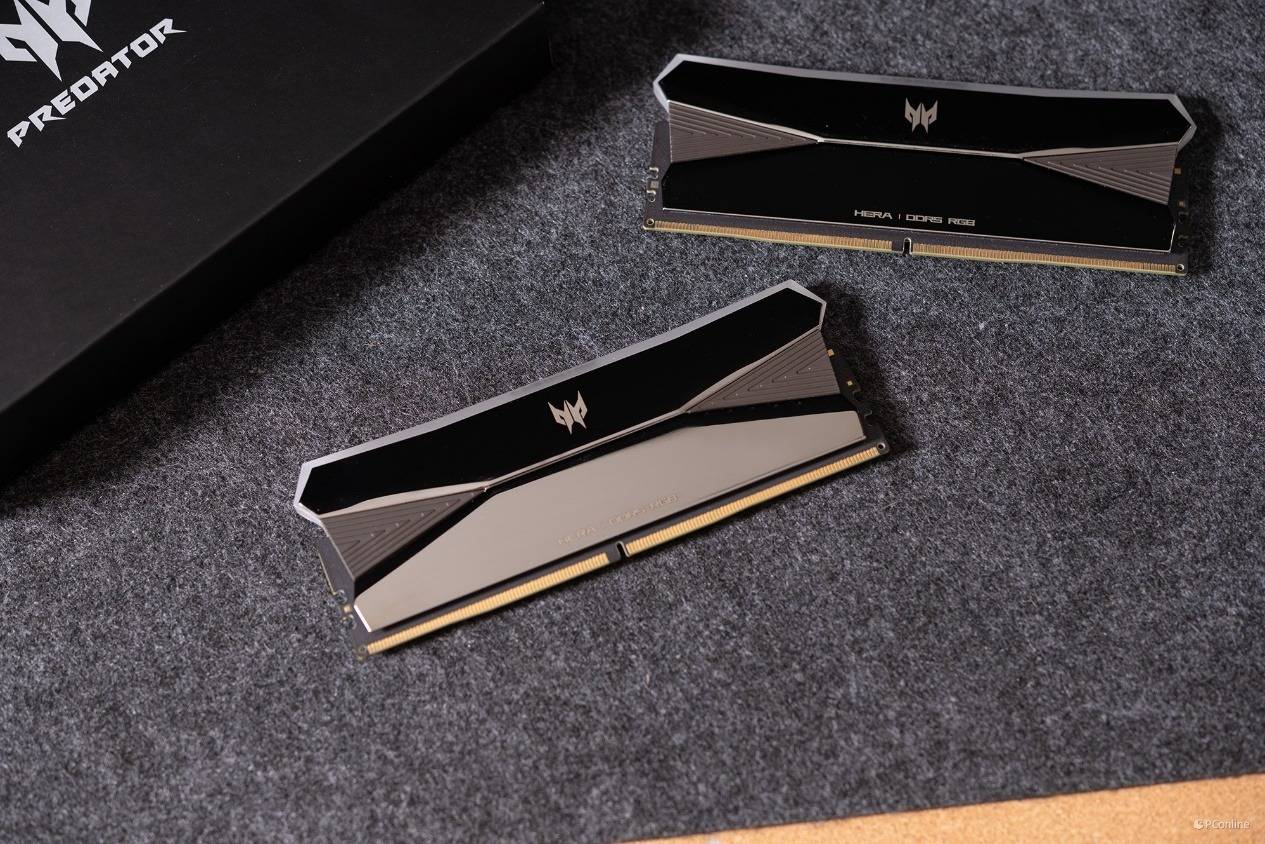

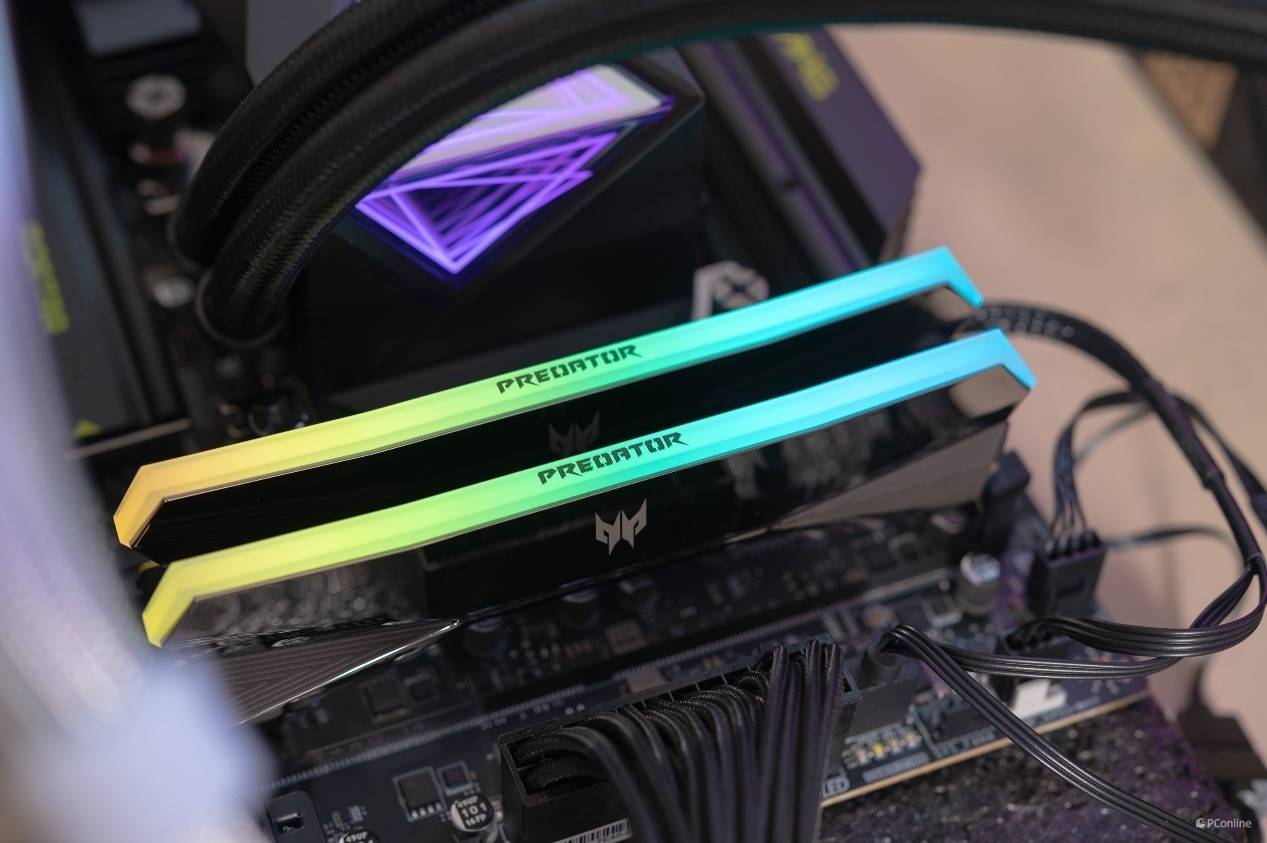

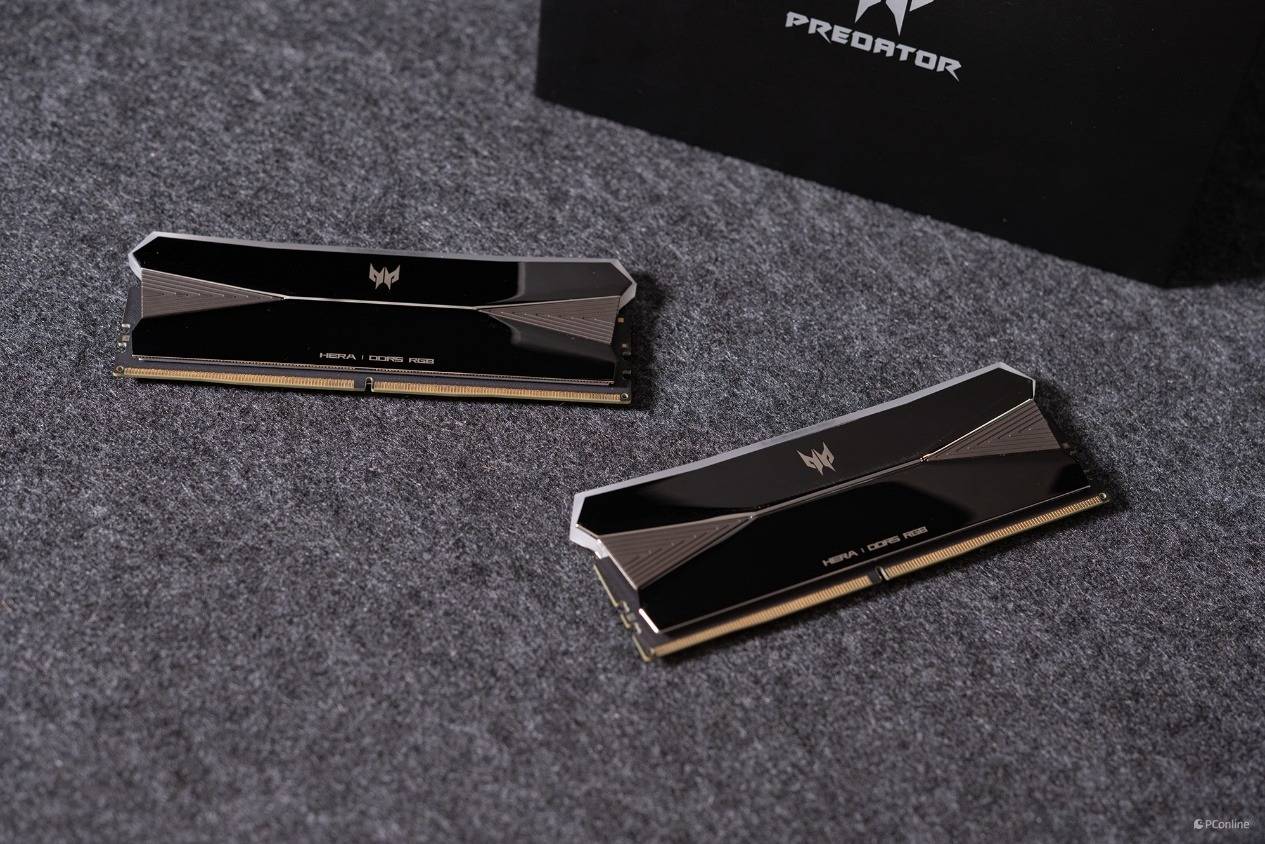

接着我们使用AIDA64软件中自带的缓存与内存测试，检测内存在主板上的读写速度和延迟表现。这里给大家介绍一下本次测试用到的内存是宏碁掠夺者 HERA影锋DDR5内存，并且我们上手的还是电镀镜面的版本，质感十足。

整个内存的外观设计也非常带感，中间是“掠夺者”logo，加上独特的“X”字异型设计，以及两侧的褐色三角模块，非常炫酷。

散热马甲采用精密锻压工艺，单侧厚度高达2mm，用料非常扎实，拿到手的一个感觉就是非常有分量。值得一提的是，散热马甲的霜镜散热X字异型设计大幅强化气流传导，从而进一步提升了散热效率。

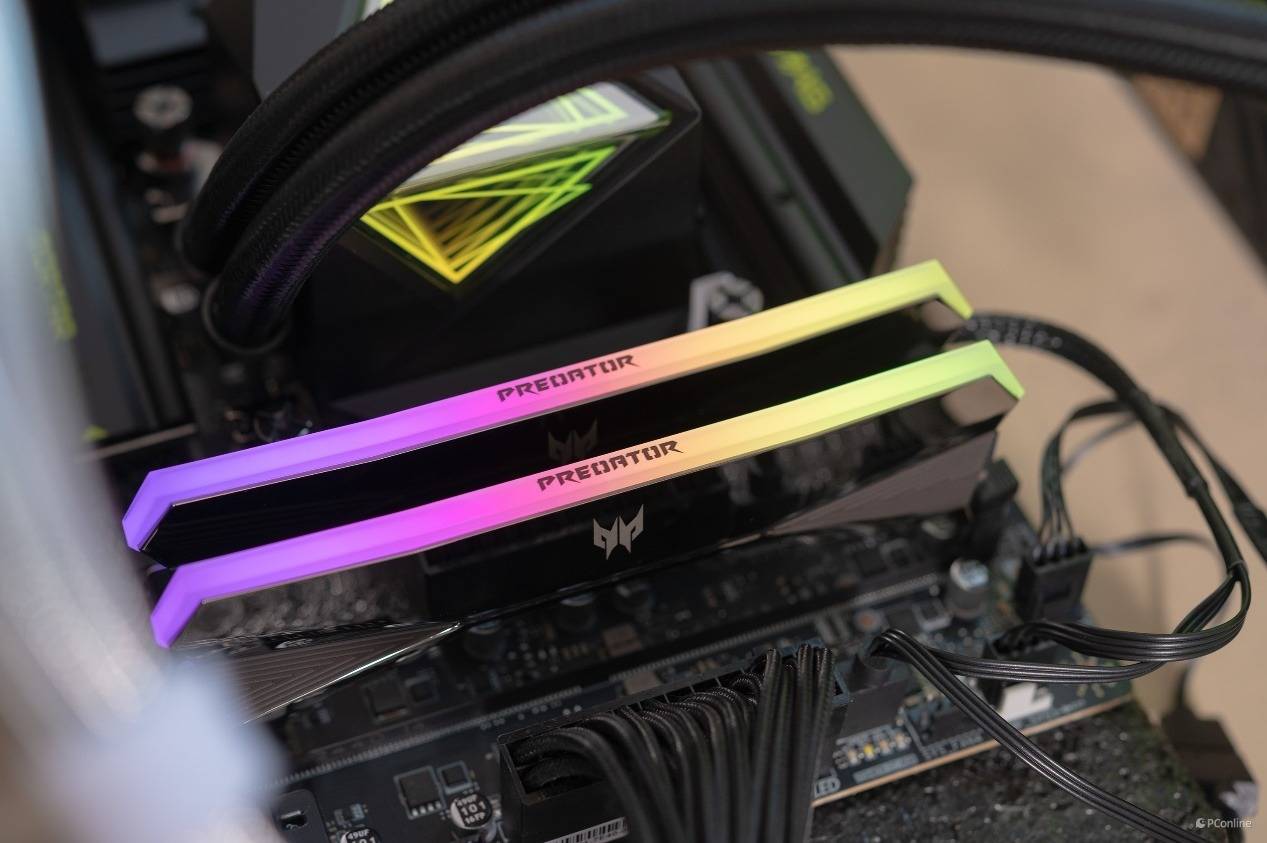

并且这款内存的顶部设有雾化RGB导光条，拥有8个独立灯光区域，支持1680万色彩，配合主板厂商的程序设置，可以展现出各种RGB氛围灯效，提升主机的视觉效果。

具体参数方面，我们手上的这款内存单根为16GB，两根组成32GB双通道，内存颗粒则是我们熟悉的海力士A-die，频率7200MHz，时序为C34-45-45-115，这个时序在高频率内存中属于非常低的了，这也让我十分好奇它在酷睿Ultra 5-245K上的表现。

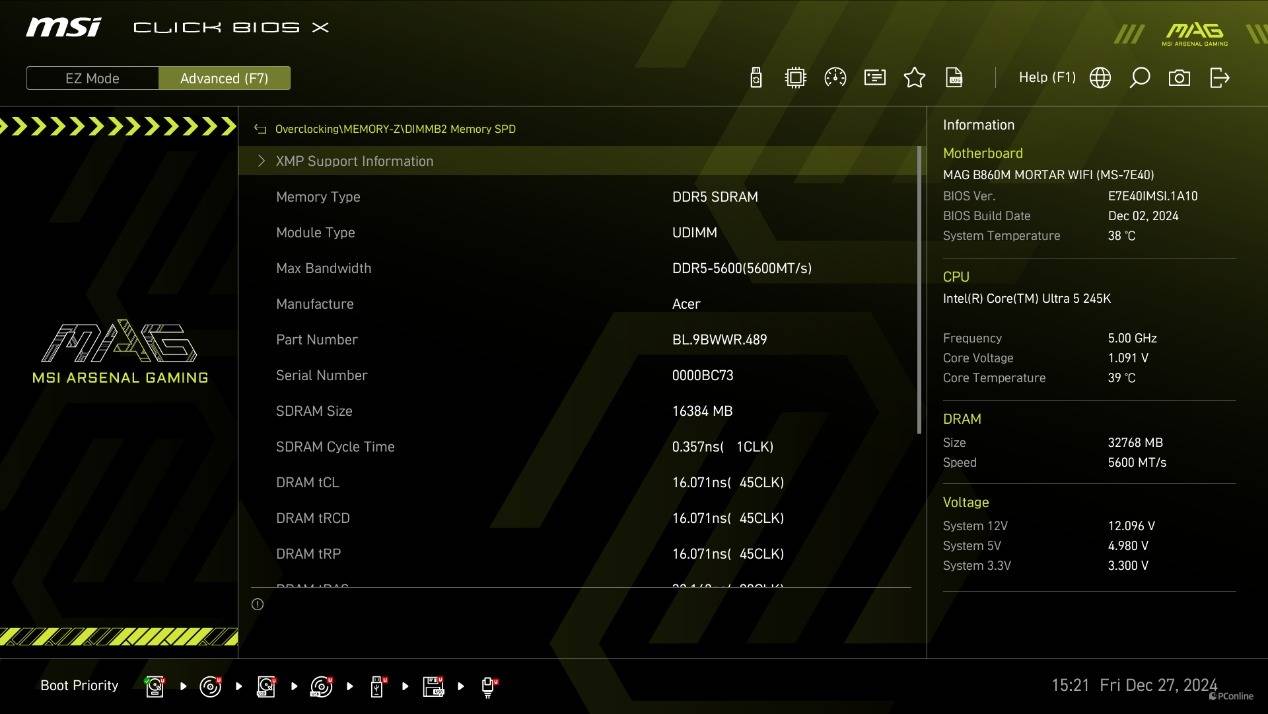

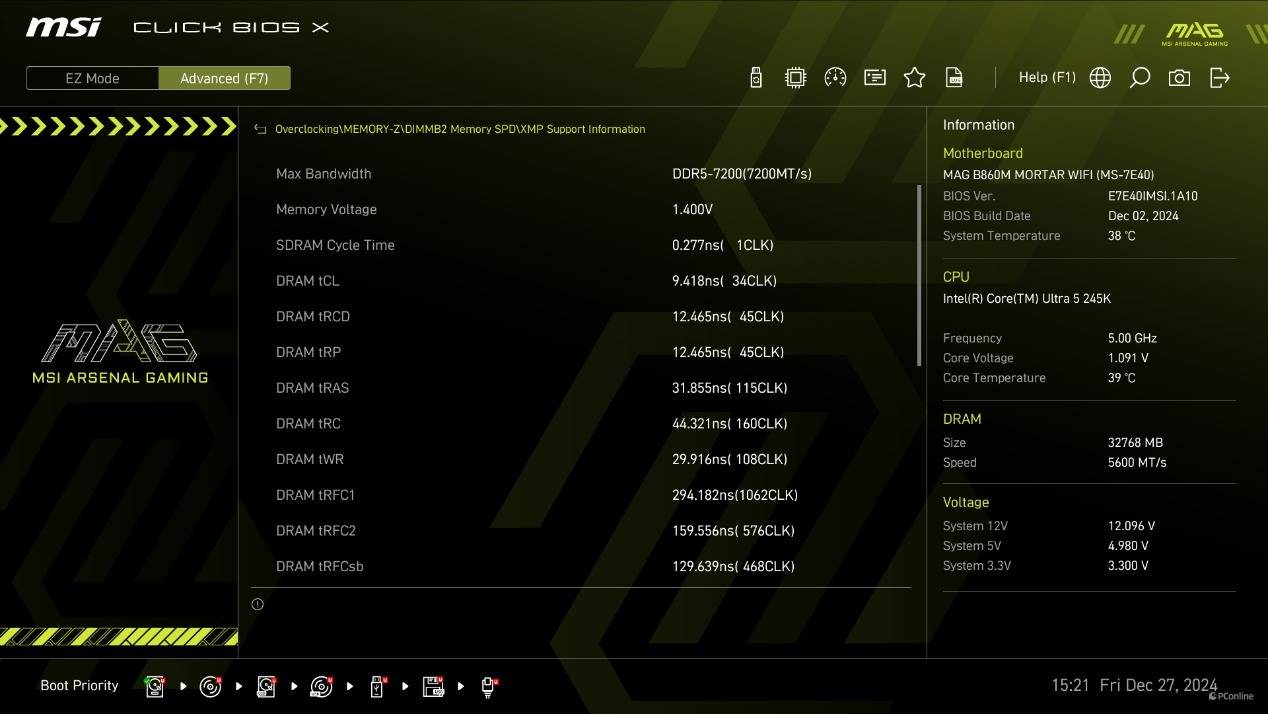

话不多说，我们上机看看，首先可以看到这款内存的SPD信息，其中一项是DDR5的JEDEC频率为5600MHz，另一项则是XMP频率了，可以看到非常惊人，为7200MHz C34，高频低时序的典范了。

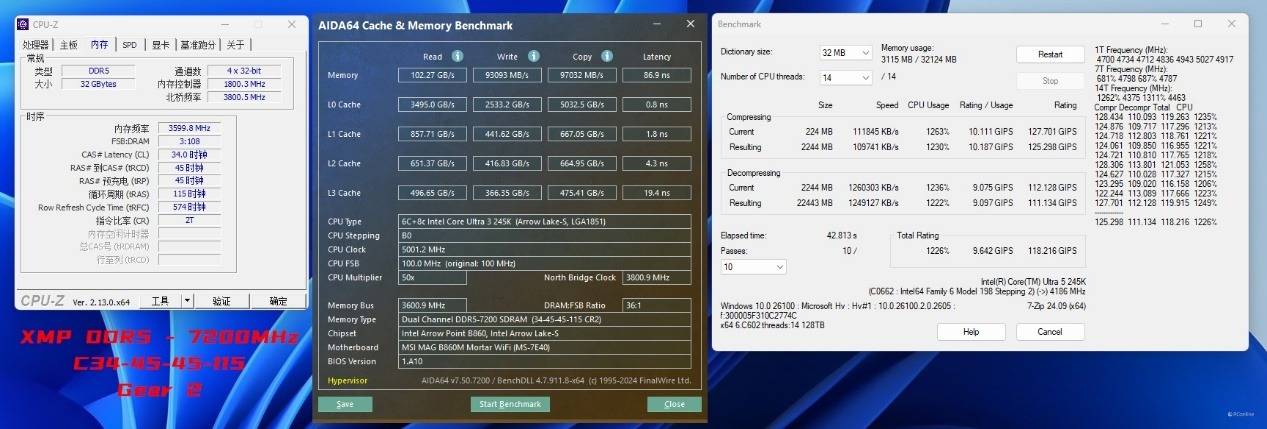

下面开始测试，首先先用XMP-7200MHz C34进行测试，实测此时内存的读取成绩为102.27 GB/s，写入为93093 MB/s，复制则是97032 MB/s，延迟86.9 ns。

接着我们简单超频一下，之前在13代或14代平台上，想要超频8000MHz已经是一大难题了，而如今使用酷睿Ultra 5-245K+微星B860M迫击炮，上8000MHz就像喝水一样简单。此时内存读取为110.43 GB/s，写入97916 MB/s，复制100.72 GB/s。

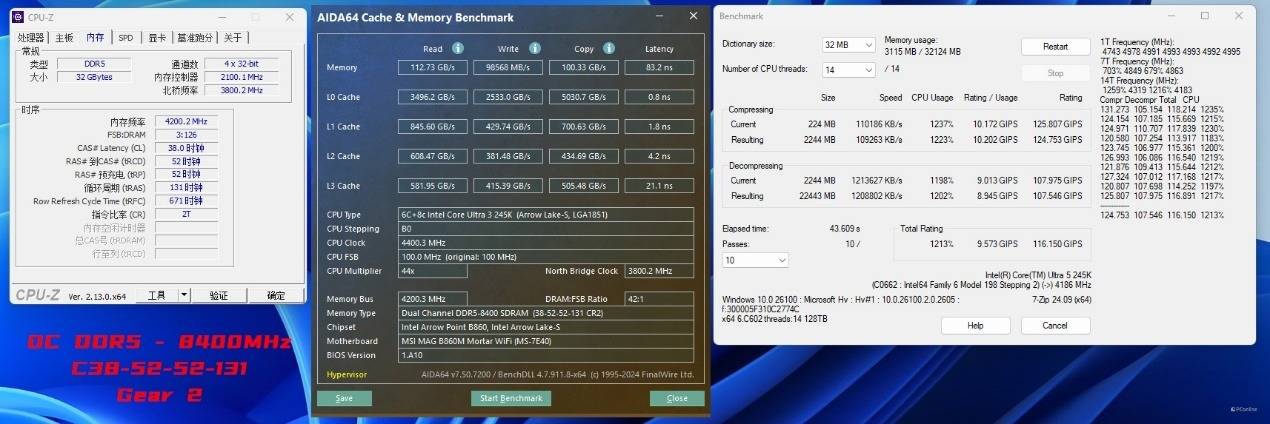

我们再来试试这代处理器的甜点频率8400MHz，同样非常轻松，各项成绩也稳步提升，三项成绩中提升最明显的是读取性能，112.73 GB/s的表现要远优于XMP-7200MHz，并且此时内存还是运行在C38的时序下，这在以前是想都不敢想。

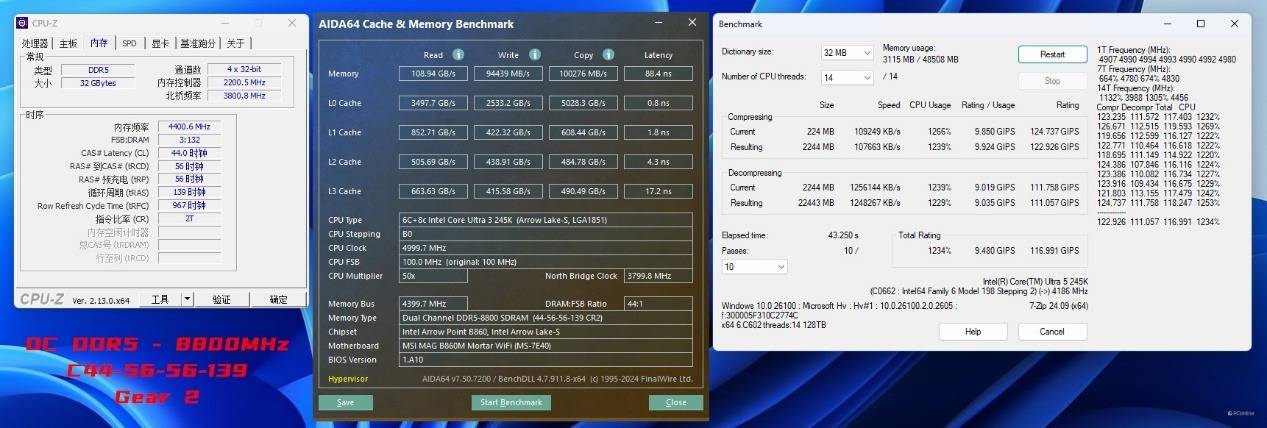

最后我们实测，我们手上的这款内存能够超频至8800MHz，当然换装上CUDIMM内存条的话，内存频率还能冲击更高的频率，根据微星的说法，微星B860M迫击炮主板支持9200+MHz内存超频。

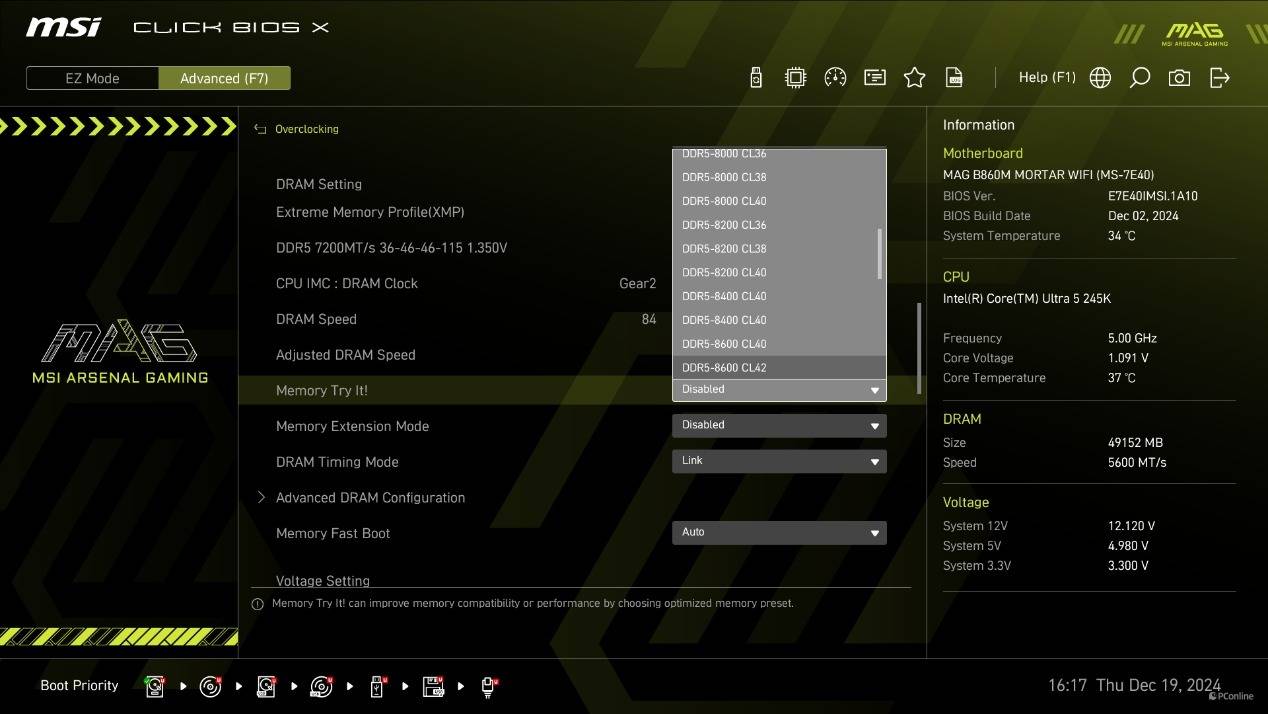

如果你是小白玩家，对各种超频参数不了解，但又想要超频的性能提升，那微星还提供了Memory Try it功能，可以轻松将内存超频至8000+乃至9000+的超高频率，一键提升内存性能，上手简单，操作方便。

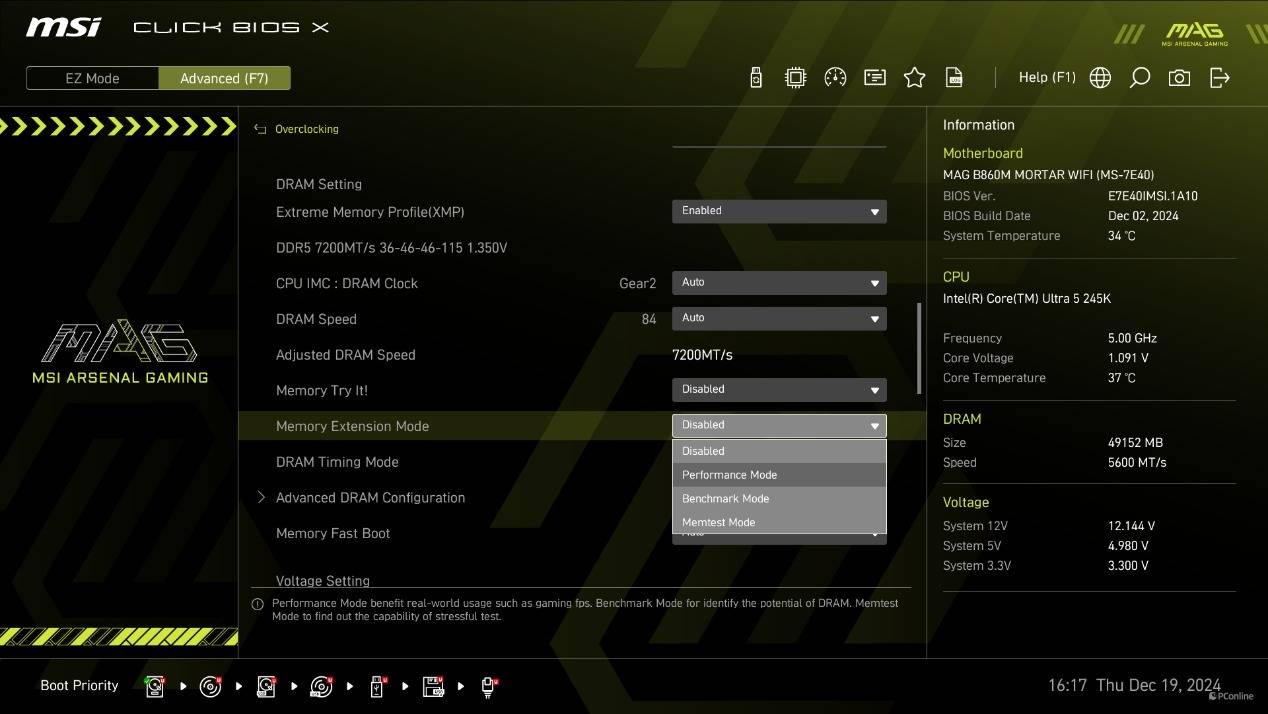

除此之外，微星还给内存开发了Memory Extension Mode功能，说简单一点就是能够针对性的调节内存的小参，使内存的性能更进一步。该模式包含Performance Mode、Benchmark Mode以及Memtest Mode。

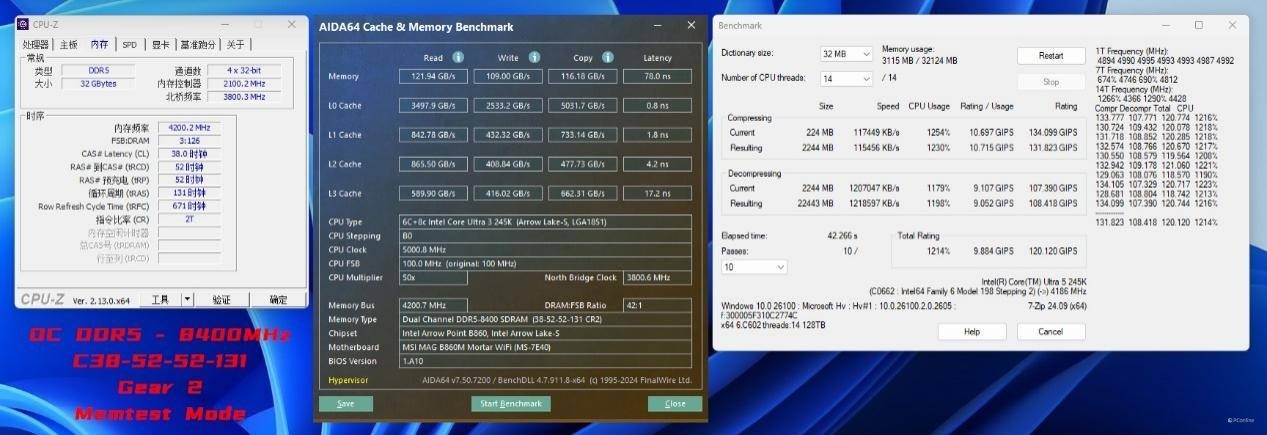

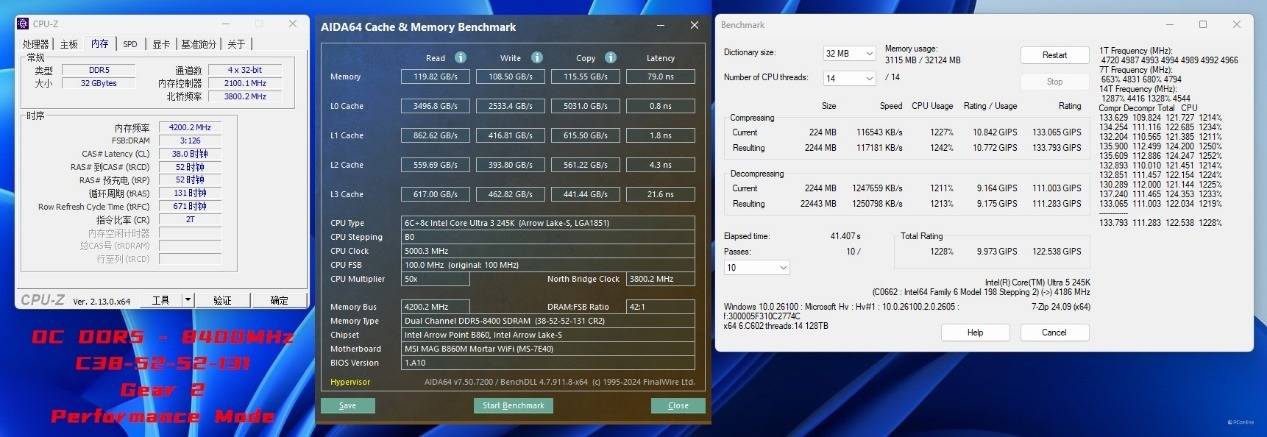

这里我们以8400MHz为例，上面我们实测不开启Memory Extension Mode时8400MHz内存的读取、写入、复制成绩分别为112.73 GB/s、98568 MB/s、100.33 GB/s。开启Performance Mode以后，内存的读取提升至119.82 GB/s，写入提升至108.5 GB/s，复制提升最明显，为115.55 GB/s。

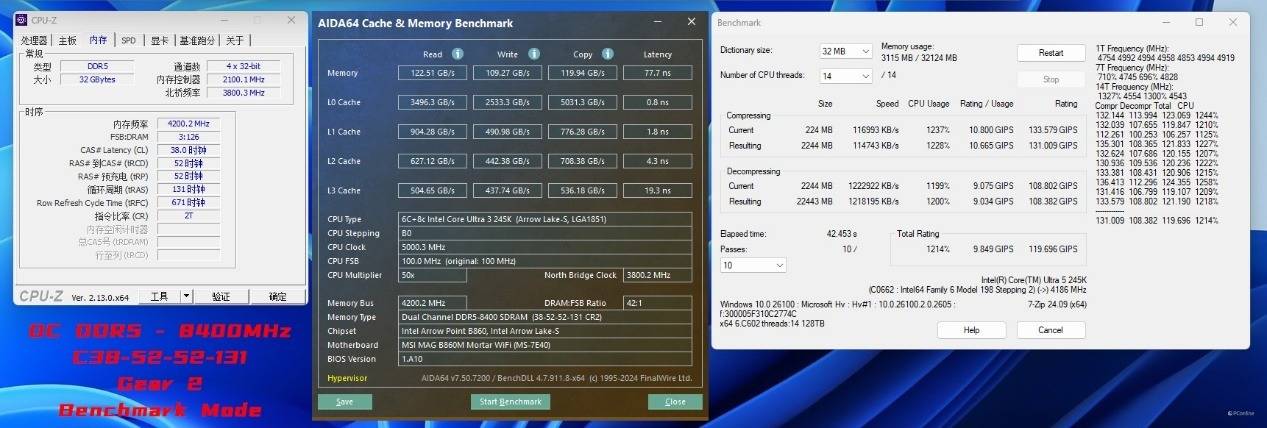

如果你开启的是Benchmark Mode，那内存性能的表现还会更加夸张，实测内存读取为122.51 GB/s，写入为109.27 GB/s，复制为119.94 GB/s，延迟也从原来的83 ns降低至77 ns，表现相当可观，整体性能提升近20%！

最后的Memtest Mode则更像是针对内存稳定性而设的档位，虽然整体性能不像Benchmark Mode那么激进，但整体性能的提升也不少，读取121.94 GB/s，写入109 GB/s，复制116.18 GB/s，延迟78 ns，兼顾了高性能与不错的稳定性。

最后我们这里更新一下微星最新版本v.1A31的BIOS，据说最新BIOS版本除了支持支持 Intel Planned Release 5 (PR5) 外，其内存选项也变得更为丰富。

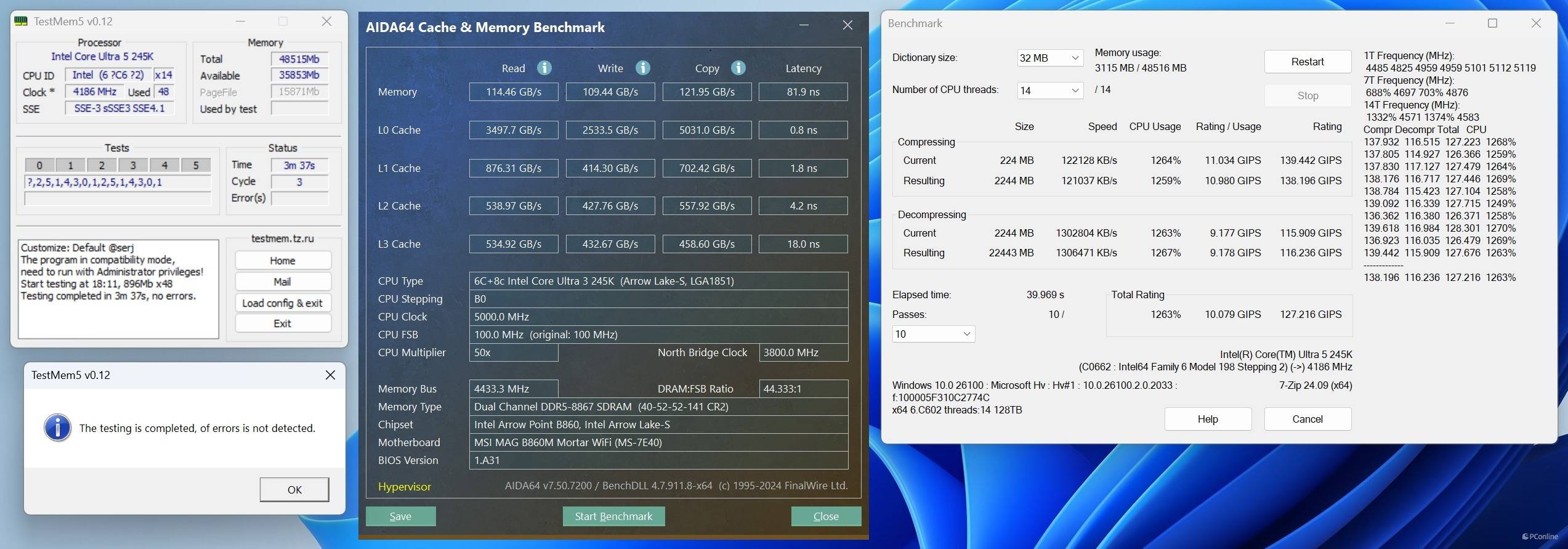

于是我们试着更换一对CUDIMM内存进行进一步的内存超频测试，内存频率已经达到了DDR5-8867 C40-52-52-141 Gear2，读取、写入、复制成绩分别为114.46 GB/s、109.44 MB/s、121.95 GB/s，延迟也仅为81.9ns。同时这里我们是已经开启了Memory Extension Mode：Memtest Mode，并且通过了7-ZIP稳定性、TM稳定性测试的，似乎日常使用也是相当不错。

生产力性能测试

创作性能也是不少用户关注的重点之一，为了能够更专业的对这套平台进行测试，我们将从日常办公，图像编辑、视频剪辑、渲染以及工业软件等多部分对其进行测试。

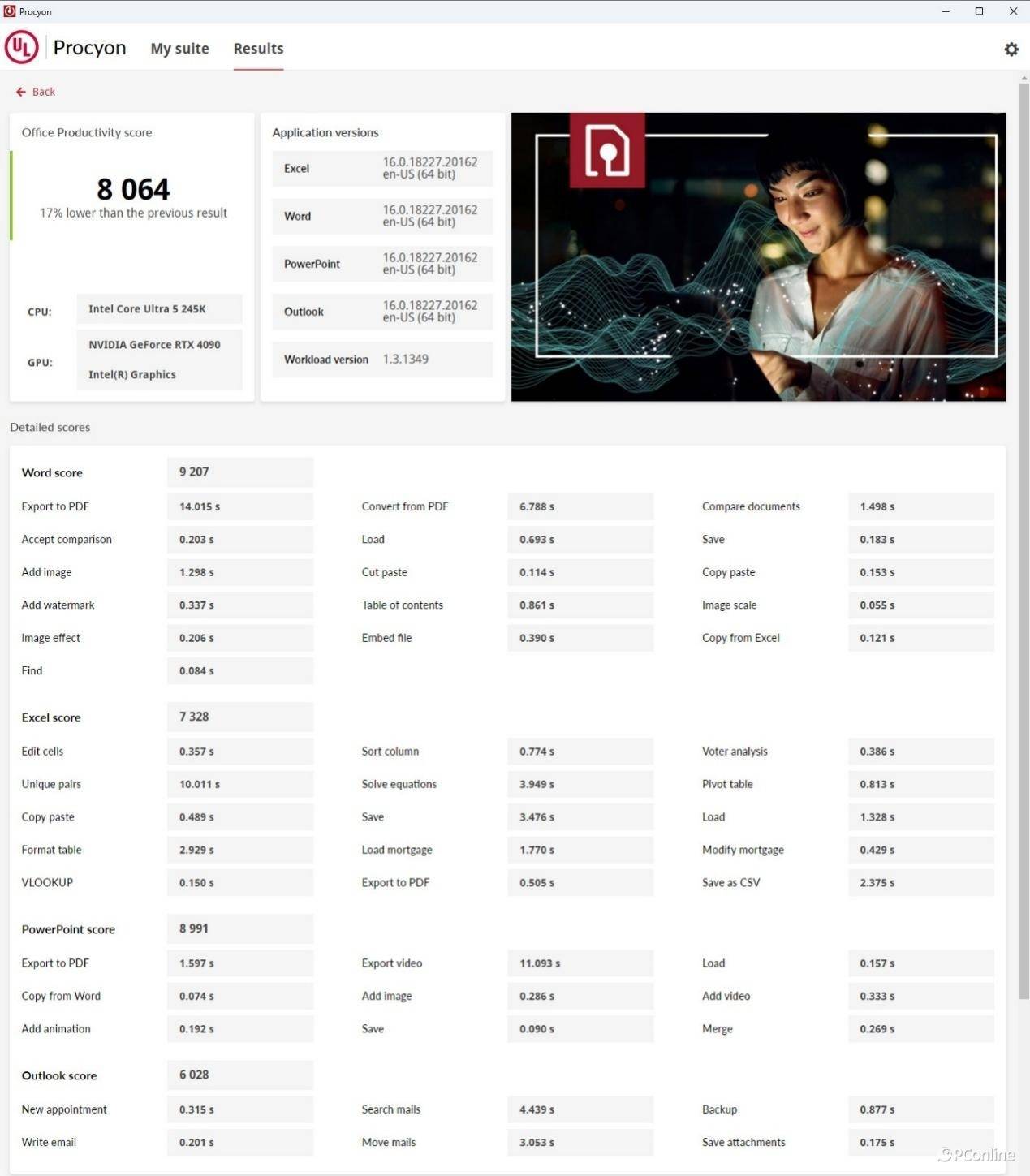

首先看到的是办公软件的测试，实测总分8064分，子项目得分分别是Word 9207分、Excel 7328分、PowerPoint 8991分以及Outlook 6028分，整体表现可圈可点。

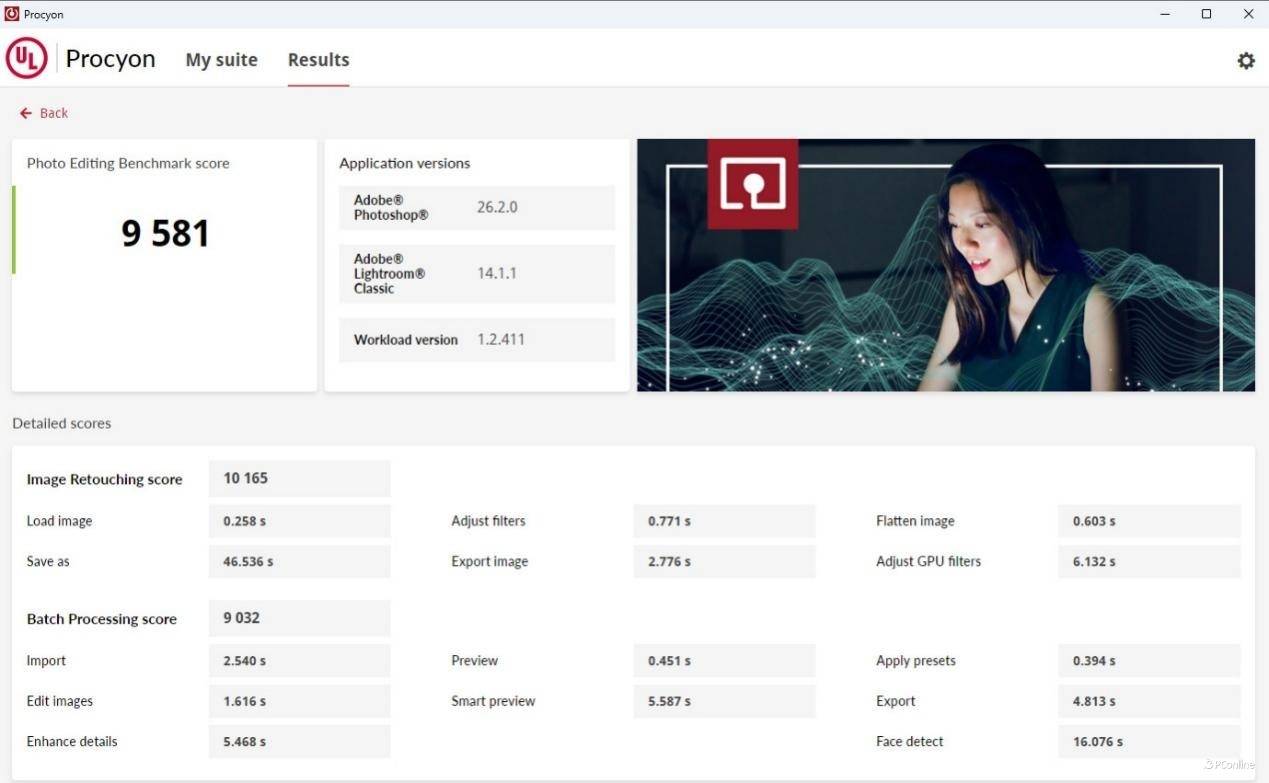

第二项是图像编辑测试，这个项目会用到PS以及LR这种比较吃CPU性能的软件，酷睿Ultra 5-245K配微星B860M迫击炮主板可以说是丝般顺滑，完全能够释放应有的性能，实测得分9581。

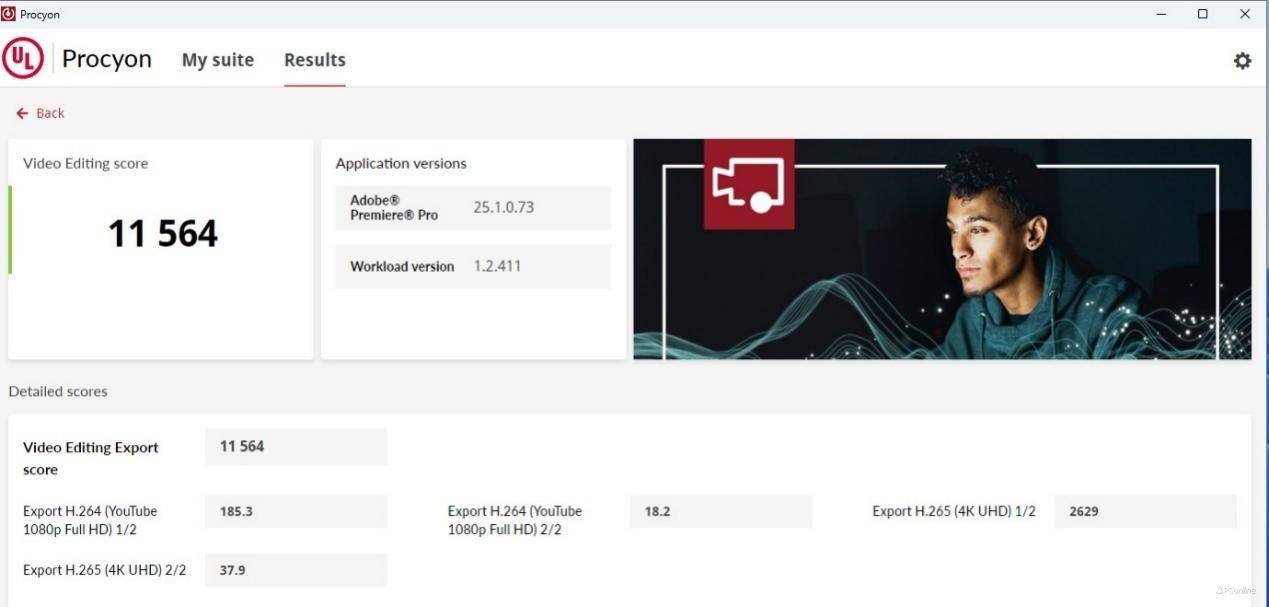

压力更大的视频剪辑测试里得分11564，与旗舰级平台大差不大，这也充分说明它的性能相当优越，微星MSI MPG X870E CARBON WIFI暗黑主板不错的平台基础，让各项硬件都能发挥最佳性能，胜任各种创作生产力需求。

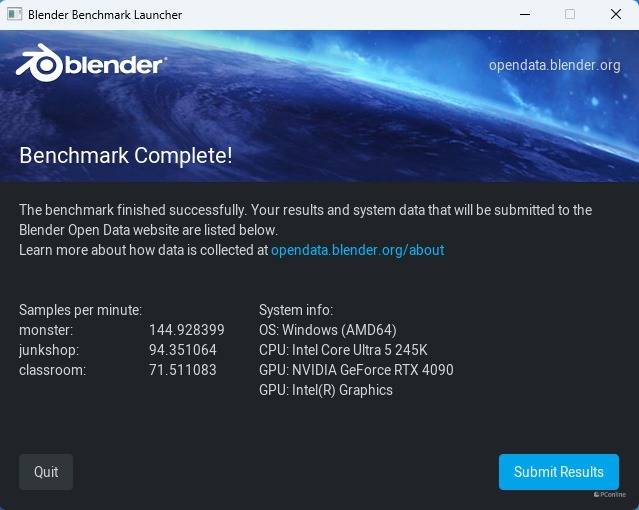

渲染目前也是不少用户的创作工作之一，这里我们用Blender进行测试，实测酷睿Ultra 5-245K的得分如下：monster 144.928399；junkshop 94.351064；classroom 71.511083。

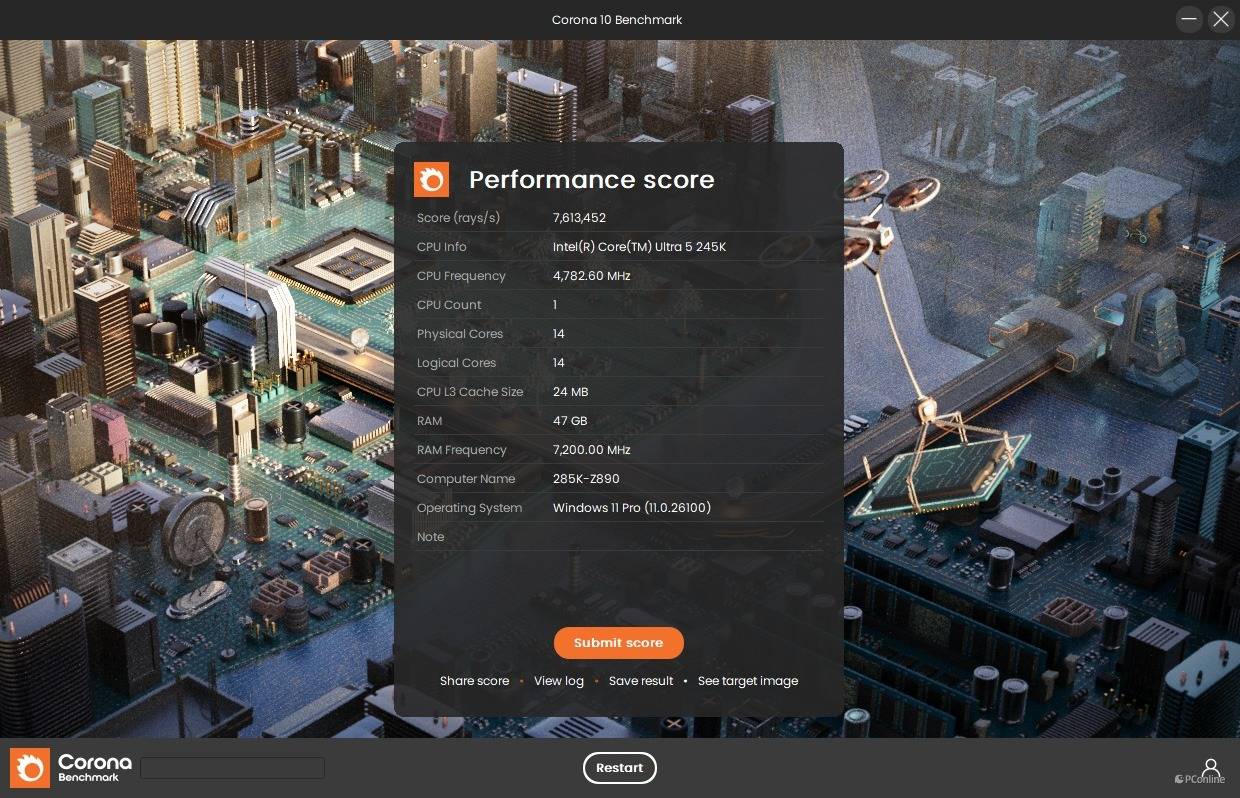

在另一款渲染软件Corona里，酷睿Ultra 5-245K搭配微星B860M迫击炮主板，成绩同样出众。测试过程里，14核14线程马力全开，CPU频率直接稳定在4.8GHz上下，实测成绩为7613452 ray/s。

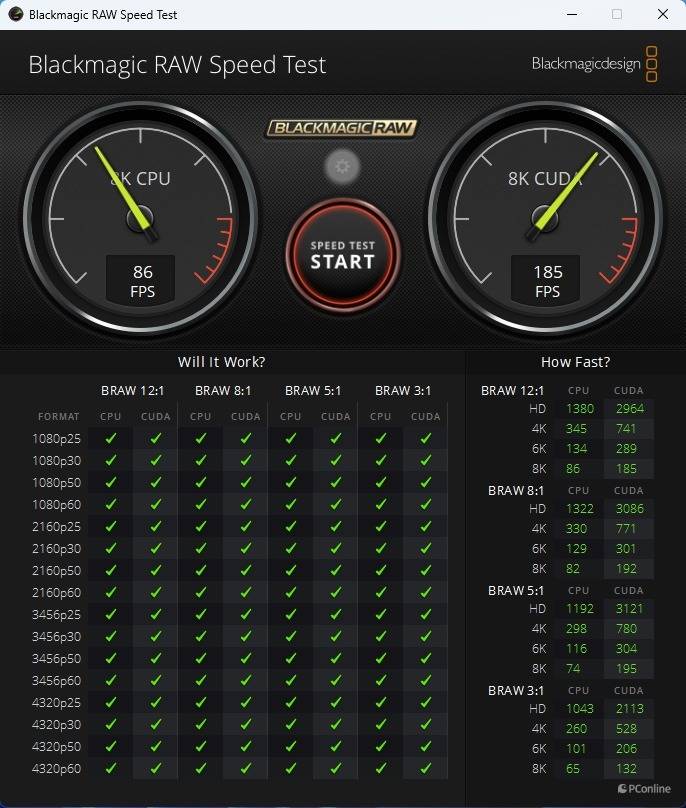

而在读取RAW格式照片上，酷睿Ultra 5-245K与微星B860M迫击炮搭配后，测得的性能甚至比首发评测时还要高，实测86 FPS，相比上次上涨了2 FPS。

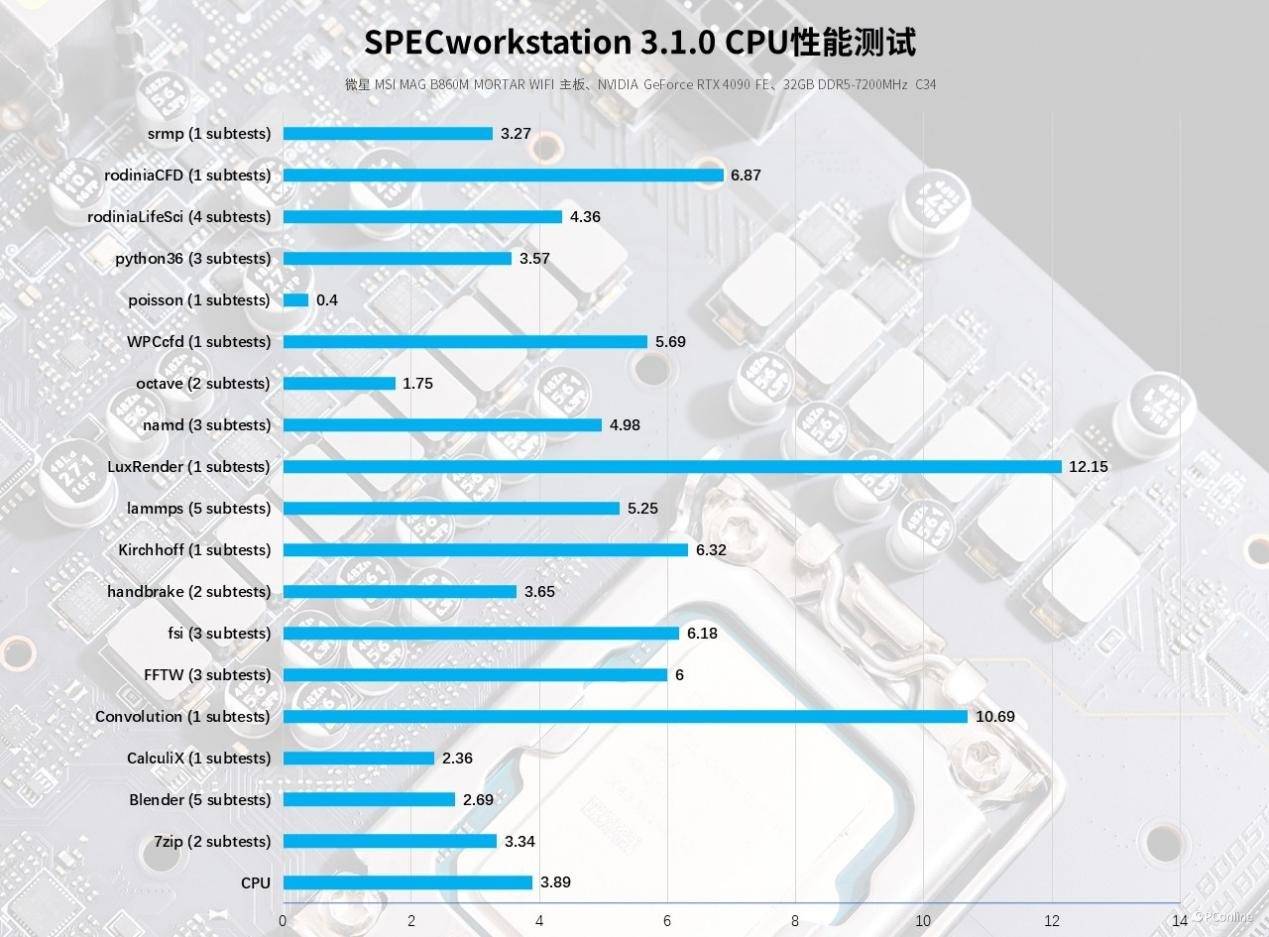

最后是SPECworkstation，这程序是针对生产力工作站电脑的测试工具，也就是所谓的工业领域。综合来看，酷睿Ultra 5-245K得益于更先进的微架构设计，在SPECworkstation中的性能表现总体要比前代要强3%左右，表现也算不错了。

游戏性能测试

接下来就是大家关注的游戏实测环节了，为了能够更好地挖掘这套平台的性能，我们采用1080P分辨率进行测试。并且为了避免处理器瓶颈，于是显卡采用的是顶级的RTX 4090 FE。

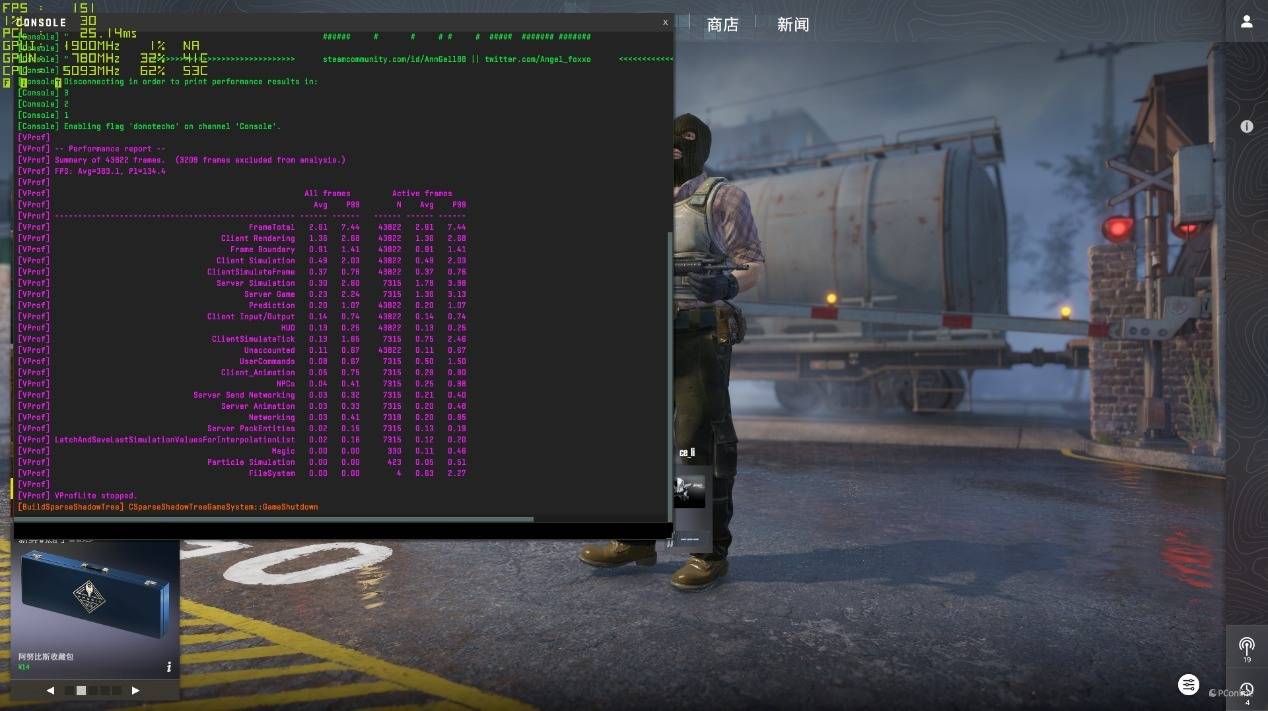

先看基础网游的表现，实测《CSGO2》1080P最高画质下，酷睿Ultra 5-245K的平均帧为386 FPS，1%Low也能够接近144 FPS。

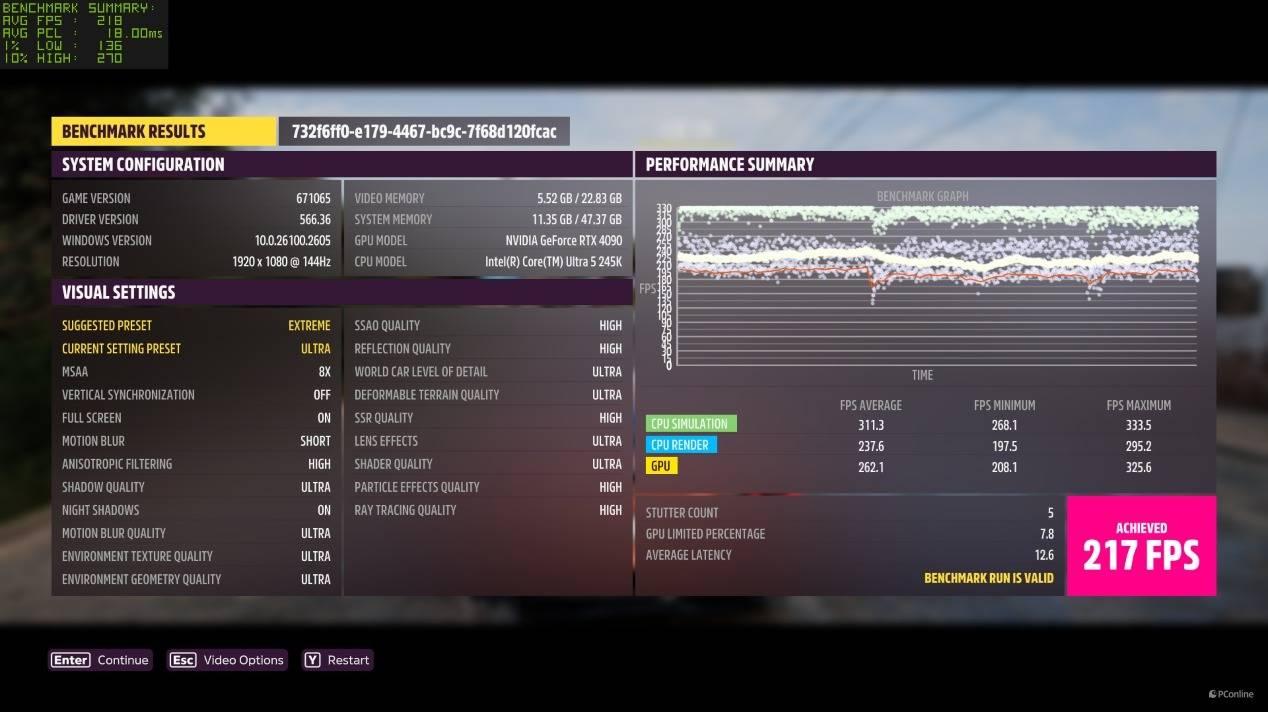

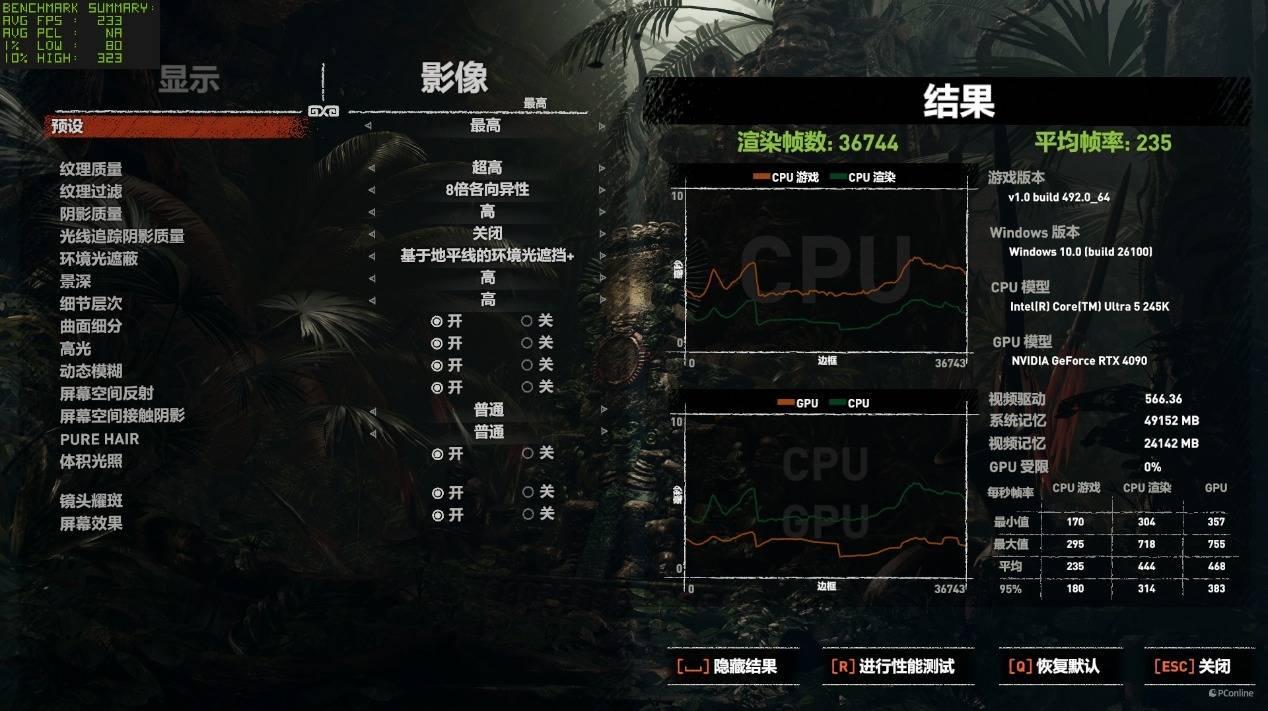

在优化比较好的《古墓丽影：暗影》以及《极限竞速：地平线5》里，即使是1080P最高画质，这套平台也能轻松飙上200+ FPS，表现非常惊人。

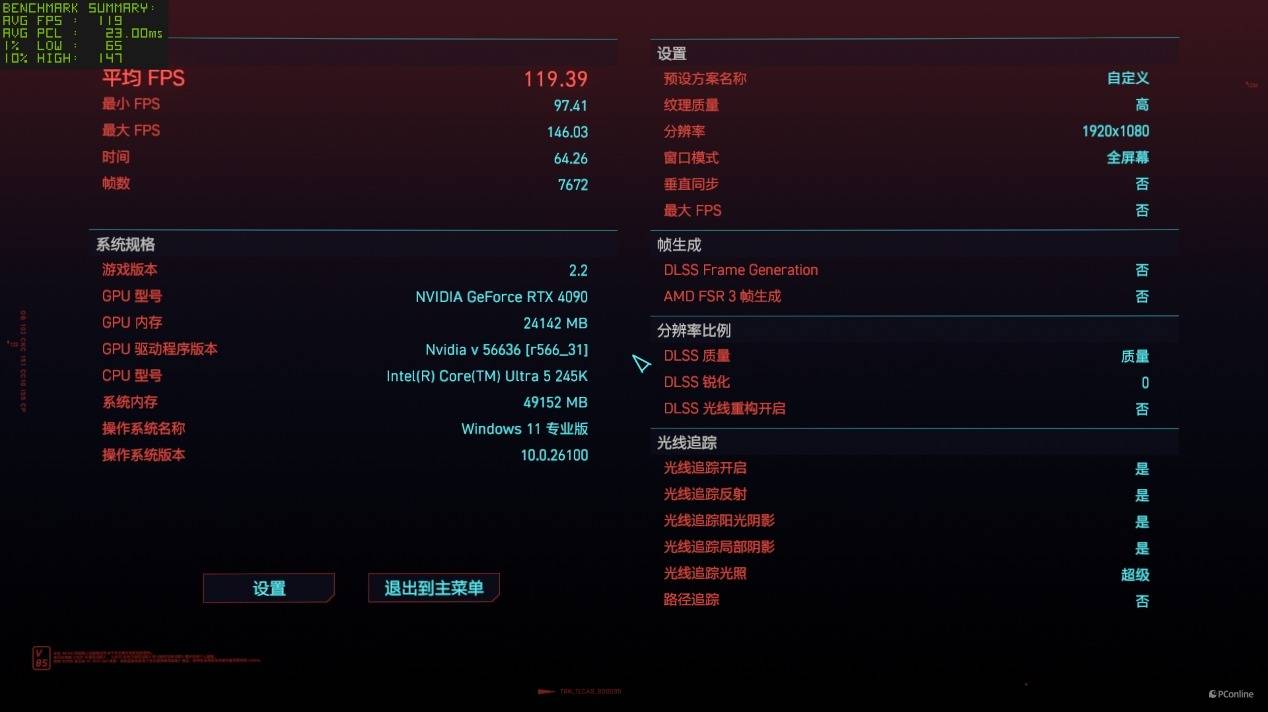

至于压力比较大的《赛博朋克2077》，酷睿Ultra 5-245K也丝毫不输，超级光追加持下，帧数也能跑到接近120 FPS，可以说微星B860M迫击炮的这套平台完全算得上是性能小钢炮了。

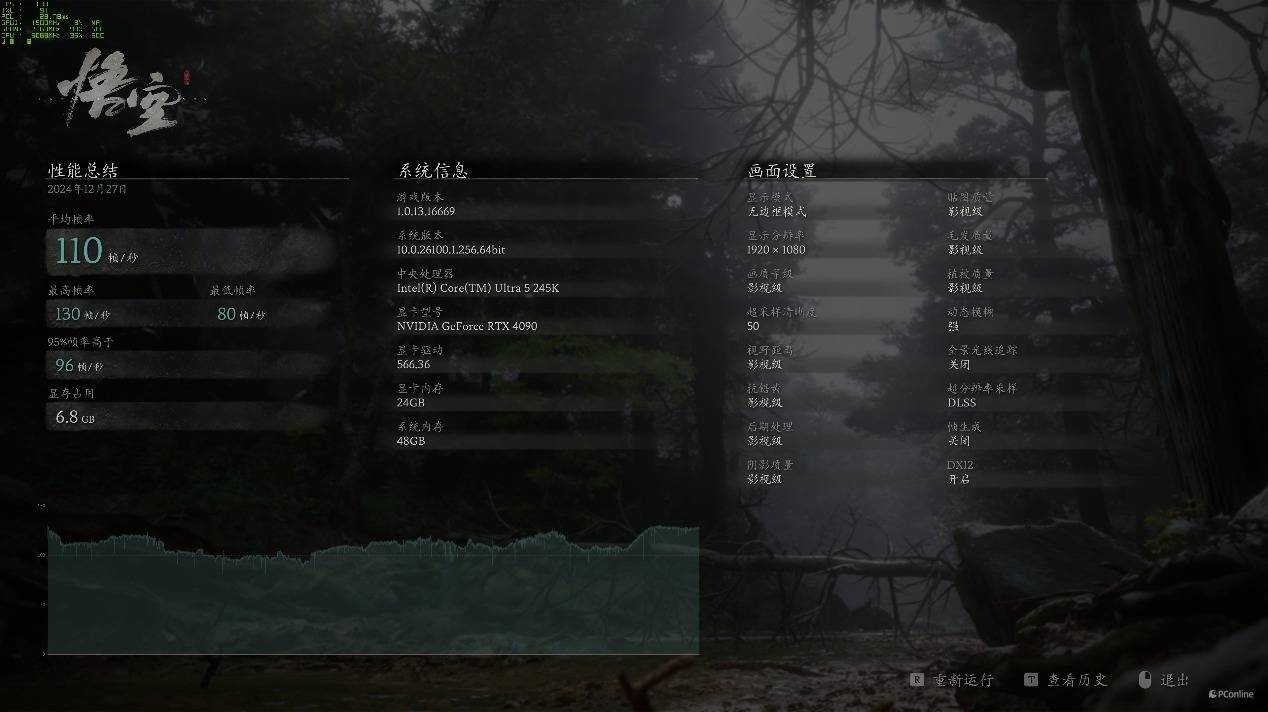

再看看今年的热门之作《黑神话：悟空》，帧率也有110 FPS，流畅游玩肯定是没有问题的。总的来说，无论是3A大作还是网游，酷睿Ultra 5-245K+微星B860M迫击炮主板的这套配置还是非常优秀的，应对市面上绝大多数游戏完全不成问题。

日常综合体验测试

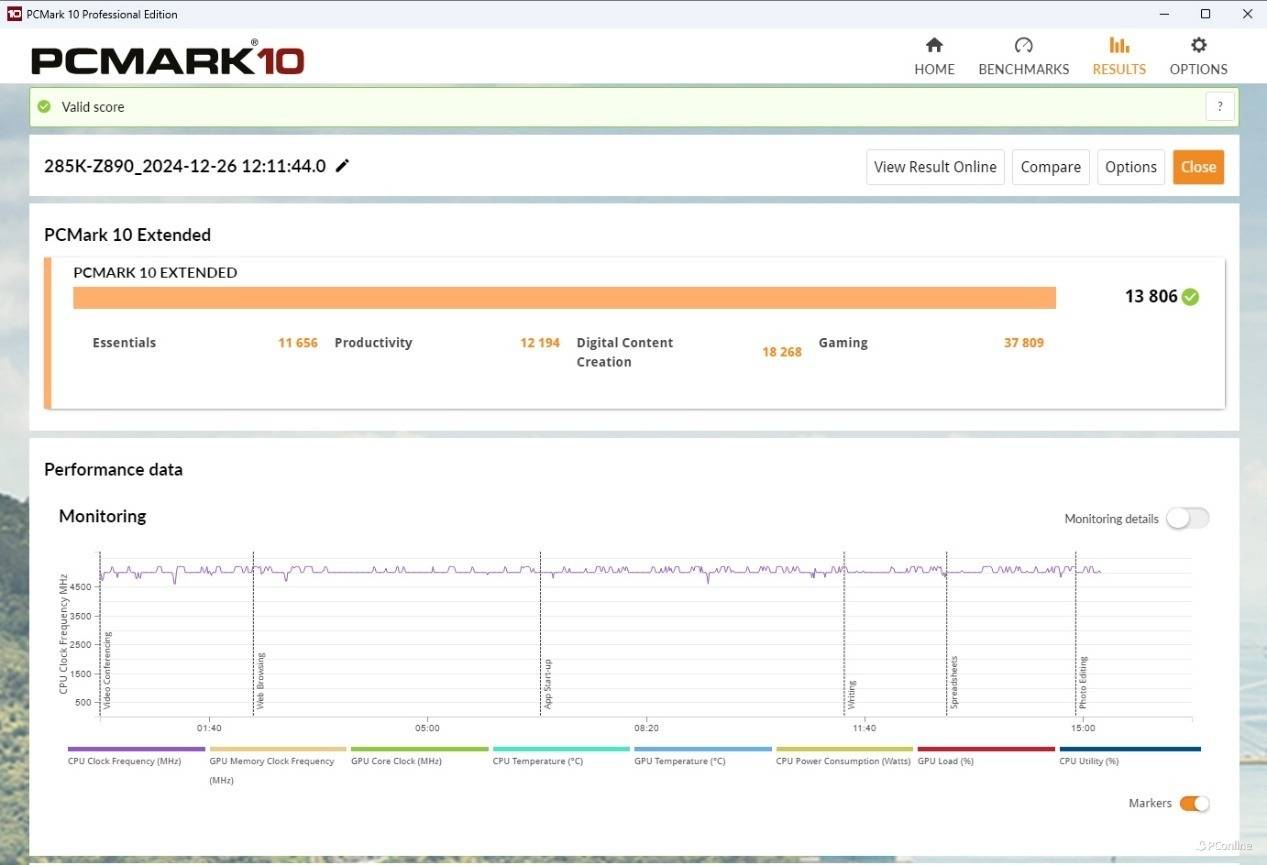

日常使用方面，使用PCMark 10 Extened项目来进行测试。PCMark 10 Extened测试项目包括常用基本功能、生产力、数位内容创作，以及游戏测试部分，从而全面地评价这套平台的使用体验。

从实际成绩上看，这套平台的表现还是相当优越的，总分有13806，其中常用基本功能11656分，生产力12194分，数位内容创作18268分，游戏37809分。基本可以称得上是创作游戏两兼顾的高性价比主机了，最近想升级硬件的真的可以考虑一下，酷睿Ultra 5-245K加上微星B860M迫击炮主板这套配置，可以很好地胜任日常娱乐及办公体验，同时还能兼顾出色的创意创作工作。

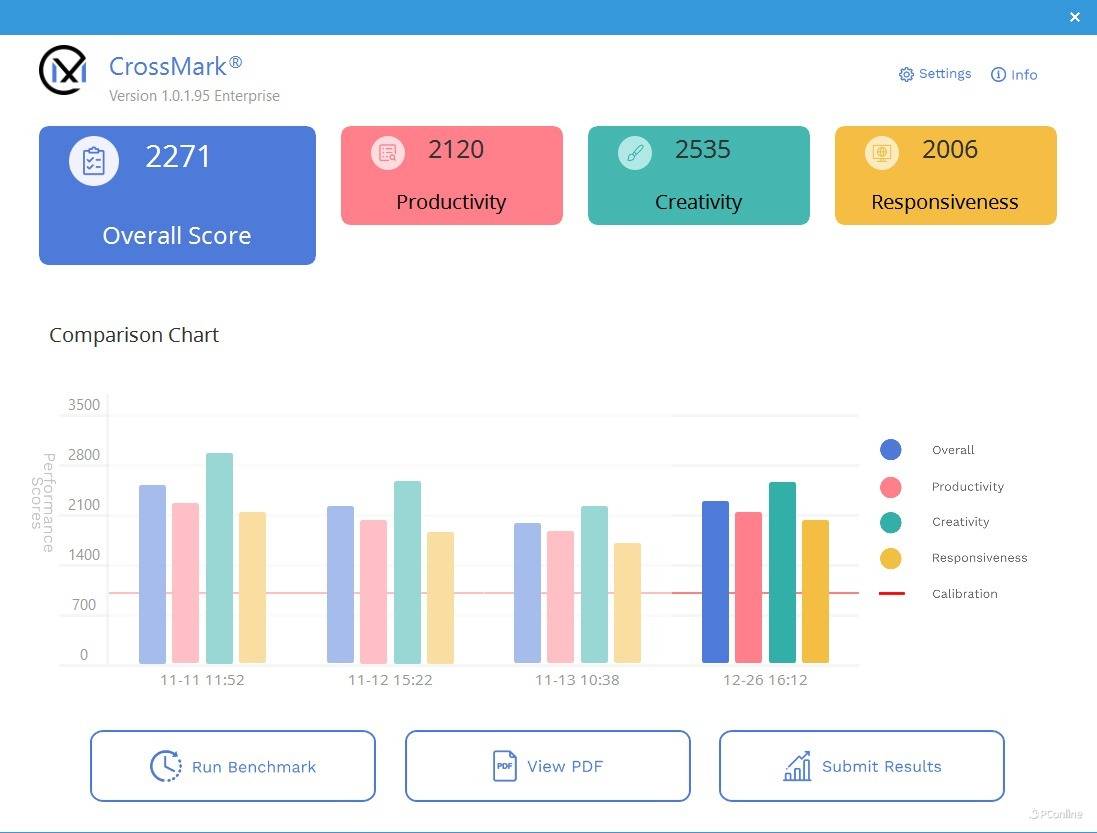

在另一款软件CrossMark中表现同样如此，总分2271分，其中生产力得分2120，创作得分2535，反应得分2006，三项都有不错的表现，各项非常全面，追求极致性价比装机的用户真的可以关注一下。

烤机测试

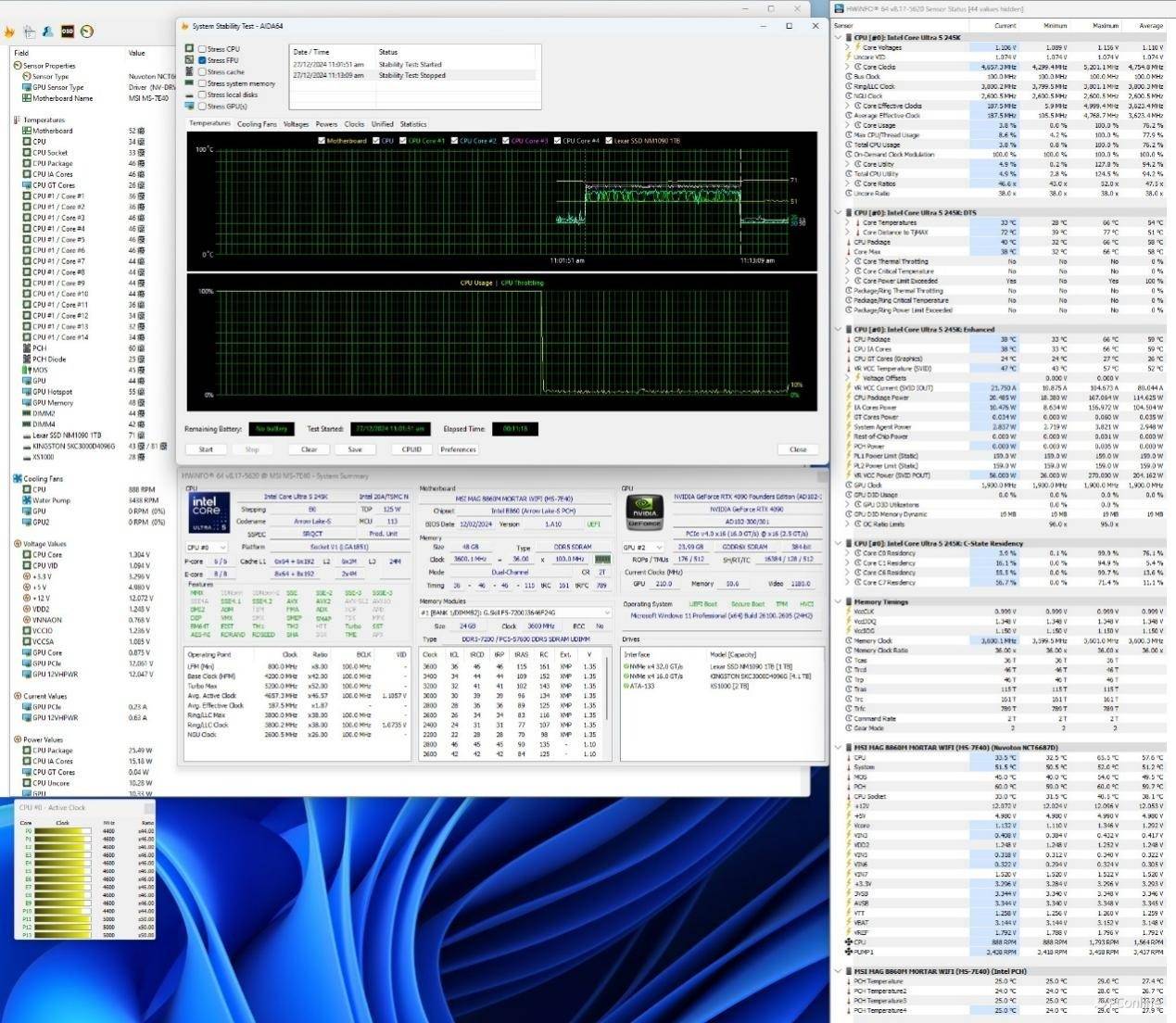

最后我们还通过AIDA64 FPU考察了主板的稳定性，结果显示在长时间的烤机测试中，系统没有出现任何不稳定的现象，表现相当可靠。其中酷睿Ultra 5-245K满载时核心温度63℃,同时主板VRM供电电路传感器显示，在处理器处于长时间满载状态下，其主板供电电路的工作温度也就在50℃左右，用手触摸供电区域的散热片只有温热的触感，像酷睿Ultra 5-245K这类处理器完全不会给主板带来压力。

处理器待机时，温度就更低了，其中酷睿Ultra 5-245K核心只有33℃，主板的供电电路温度甚至比体温还低。总的来说，即便是用微星B860M迫击炮主板搭载顶级的酷睿Ultra 9-285K处理器也不成问题。

评测总结

对于没有超频需求的用户而言，Intel的B系列芯片组主板一直倍受消费者喜爱。B系列芯片组主板虽然不能对处理器超频，但它一般提供了足够的接口与扩展能力，从规格来看，比不上Z系列，却也没有HX10芯片组削减得那么厉害，在价格与技术规格上取得了较好的平衡，能够满足主流消费者的需求。

经过这段时间的测试体验，个人觉得微星MSI MAG B860M MORTAT WIFI主板依旧是一块配置齐全的主流主板，包括微星在迫击炮主板上进一步采用了PCIe 5.0接口，全新的EZ设计，更多的M.2硬盘插槽以及更快的WIFI 7 & 5G网口等，开创性的将B系列主板的配置提升了更高的层次。

除此之外，12+1+1+1相的供电设计也足以满足酷睿Ultra 200S系列处理器的供电需求，对于喜欢打造一些别出心裁的配置的DIY玩家，这个供电配置甚至能够应付酷睿Ultra 9级别的处理器，巨大的散热装甲也保障了主板在满载下也能稳定工作。当然，最吸睛的还要属，纯黑的PCB设计，更显电竞本色。

总的来说，英特尔酷睿Ultra 200S系列处理器和微星MSI MAG B860M MORTAT WIFI主板的组合还是非常香的，大面积的散热装甲，配置良心，散热良好；相当给力的供电与极致的用料，完全不输于一些Z890主板。如果你也想选购一款面面俱到的M-ATX主板，那这款微星MSI MAG B860M MORTAT WIFI主板一定适合你！目前该主板已经在各大电商平台开售，感兴趣的玩家不要错过。
