写在开头

2024年已经临近尾声,处理器厂商们的王牌已经全部登场完毕。前有的锐龙9000系大放异彩,领先业界的能效比获得了市场与用户的一致认可,后续更是推出了全新的锐龙X3D系列处理器,锐龙9800X3D强势来袭。方面则是一改原先酷睿12、13、14代的操作,换上了全新的大小核架构,小核的性能甚至比肩前代的大核,相当强势。制程工艺也直接升级为台积电工艺,温度与功耗也有不小进步。

两家的处理器百花齐放,应该有不少玩家在纠结,到底入手哪一家的处理器比较好,恰好我们手里正好有酷睿Ultra 9 285K、锐龙9950X以及号称游戏神U的锐龙7800X3D与锐龙9800X3D。今天就同大家分享下,这些CPU的性能和软件测试对比,希望能为大家选择CPU时做个参考。

全新升级

在开始评测之前,我们先了解一下这些处理器的架构变化,关于Intel处理器的部分,玩家可以点击链接,查看我们首发评测酷睿Ultra 200S系列的内容:《英特尔酷睿Ultra 200S系列处理器首发评测:能效倍增,AI加持!》

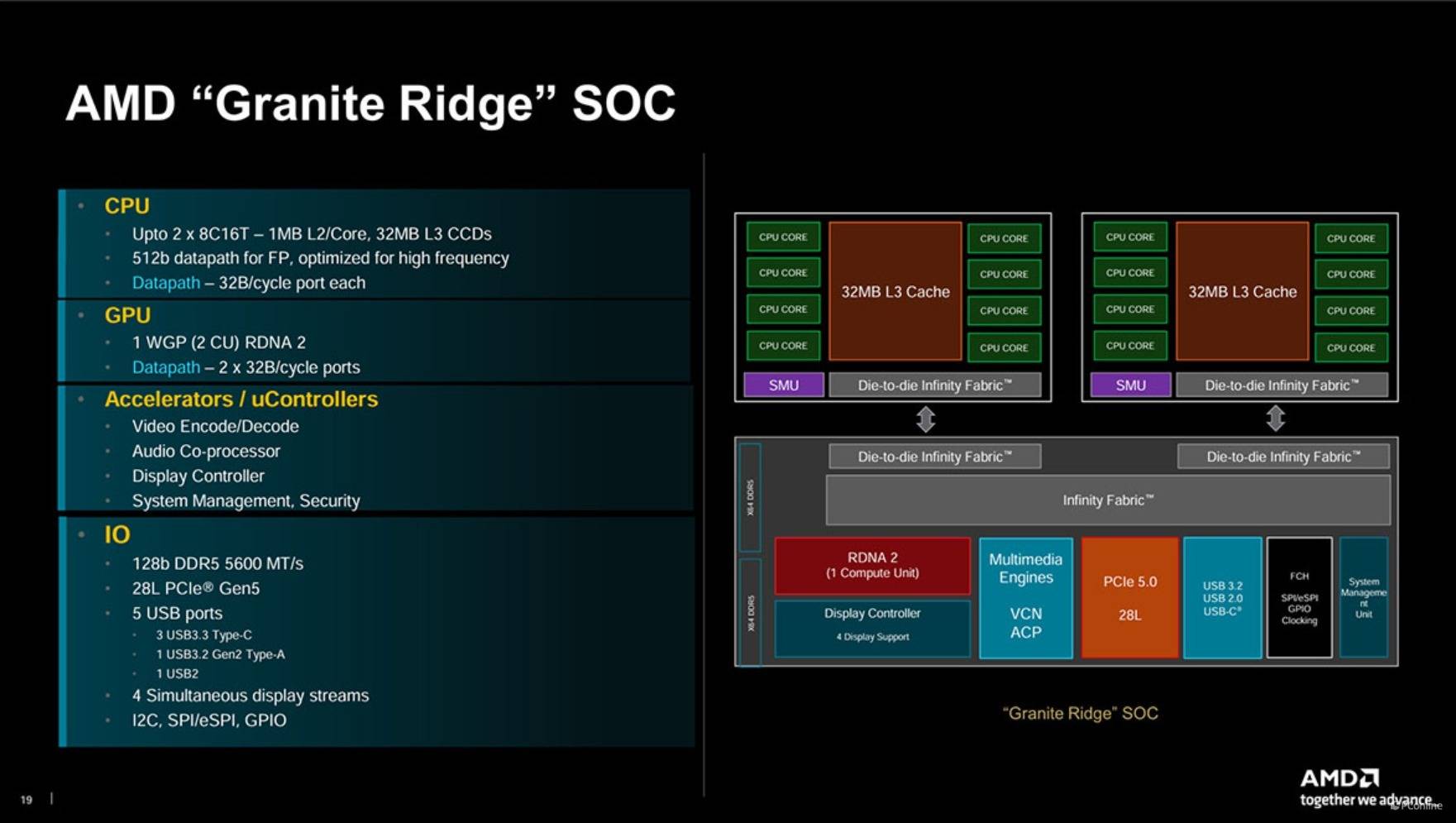

这里着重介绍一下全新的锐龙9000系列处理器以及AMD近期发布的锐龙9800X3D处理器。关于二者,其最大的变化就是更新了Zen 5架构!

Zen 5架构

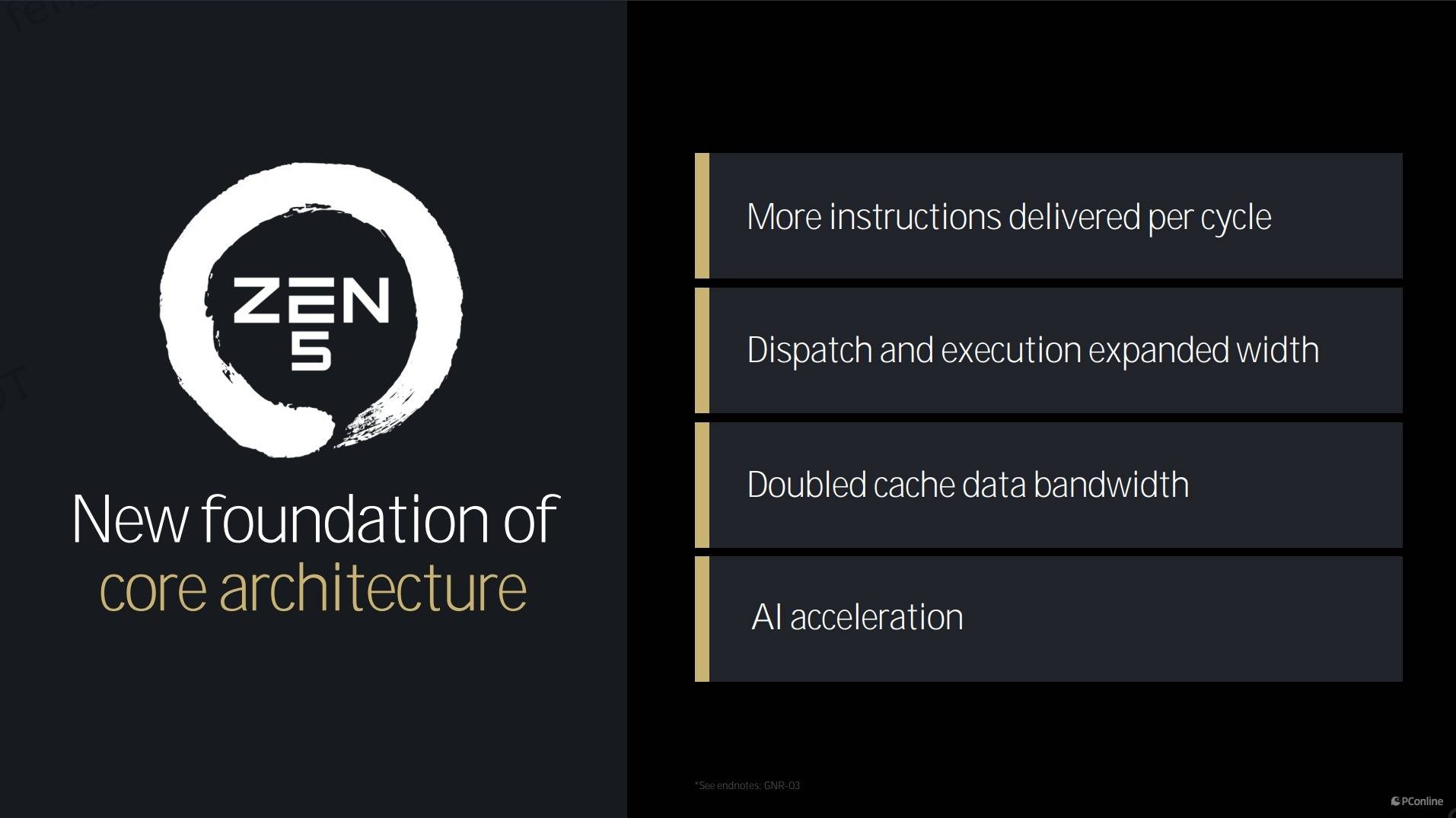

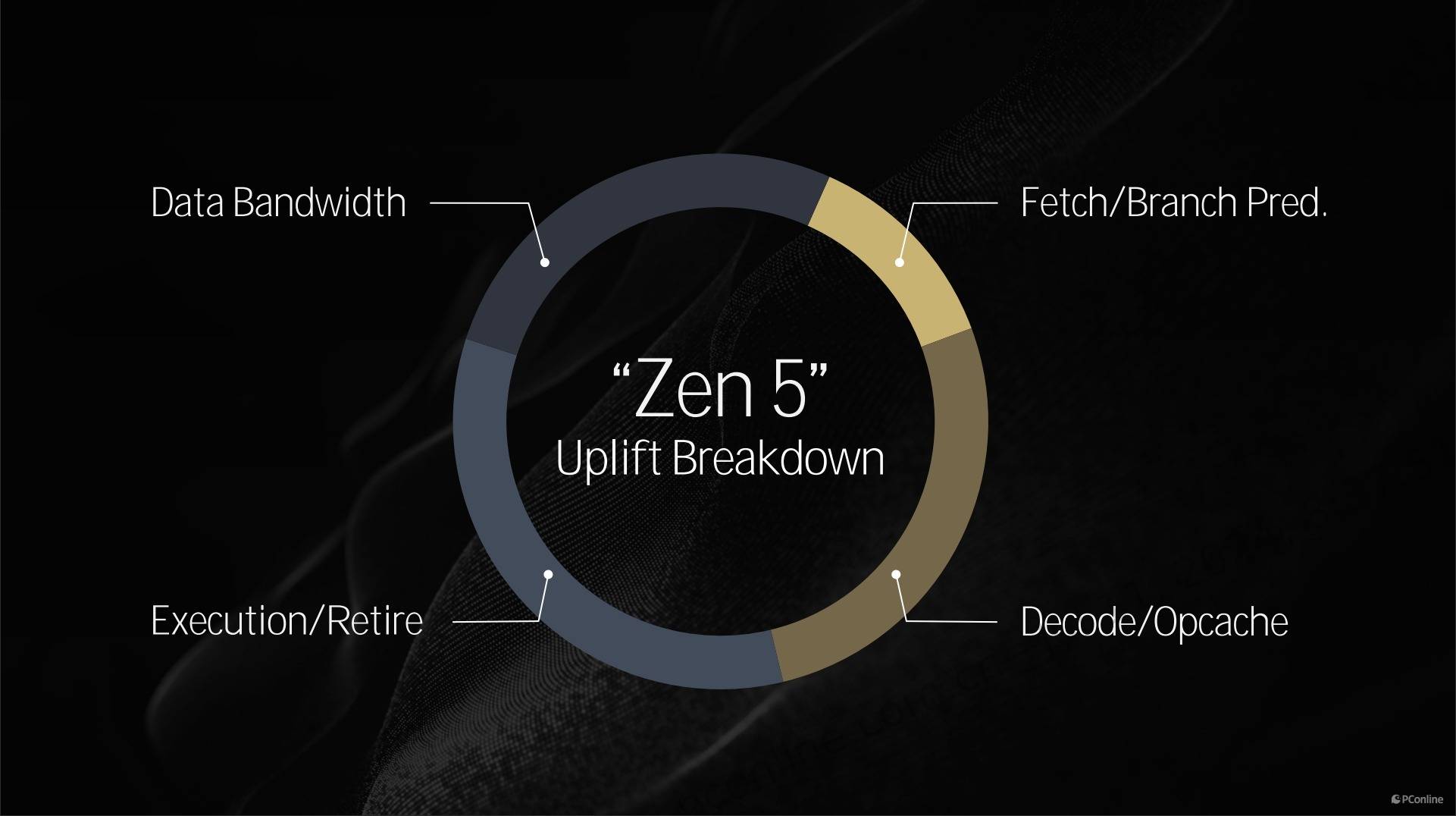

先给需要省流的玩家讲一下,Zen 5架构的改进方向大体可归纳为:每周期可执行更多指令;更宽的调度和执行单元;数据缓存带宽翻倍;更强的AI加速性能。

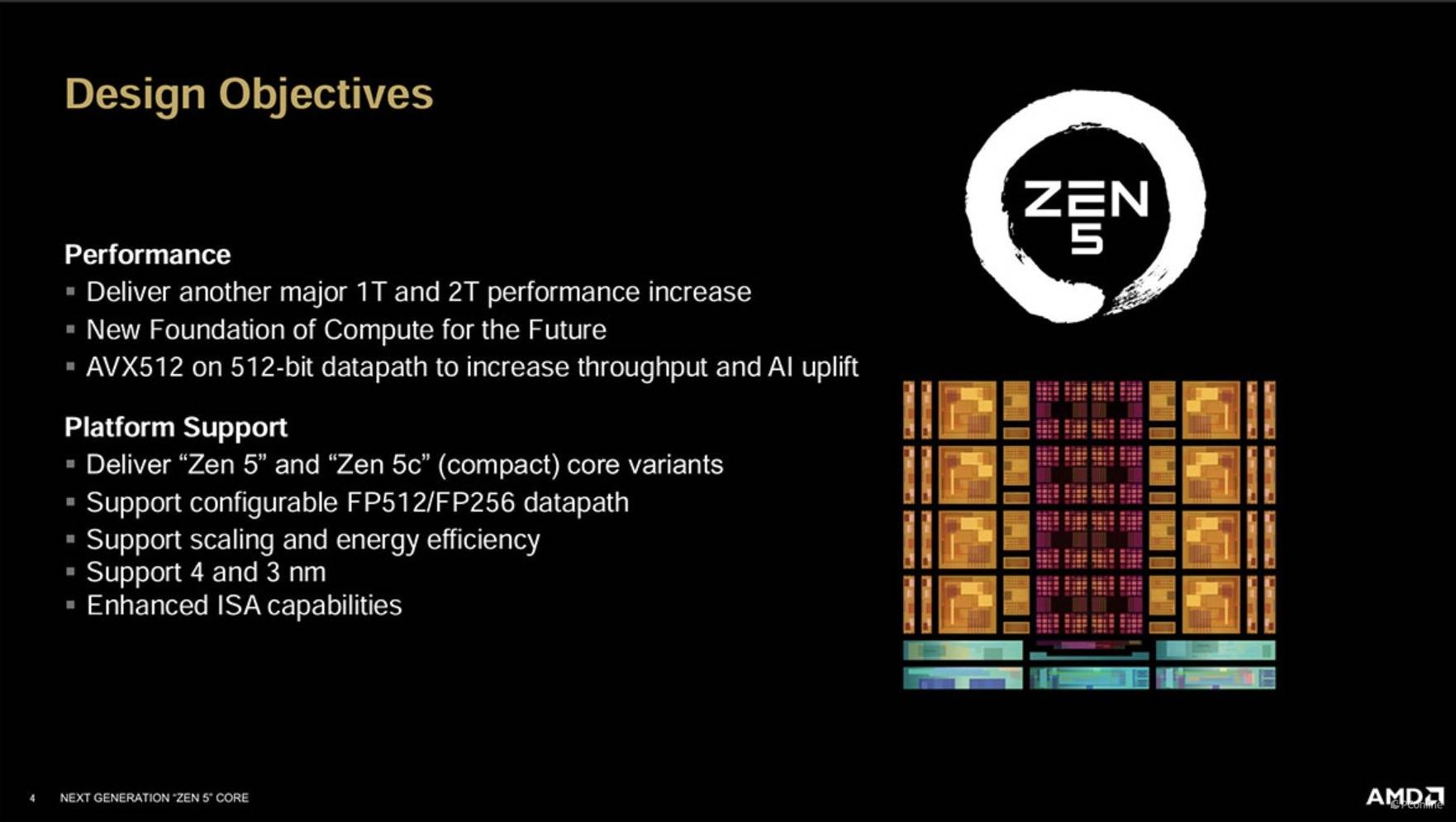

Zen 5架构旨在提升新处理器单线程和双线程的性能,为未来计算核心架构奠定新的基础,同时还为AVX512运算提供完整的512位数据位宽以提升吞吐量并提高AI运算性能。

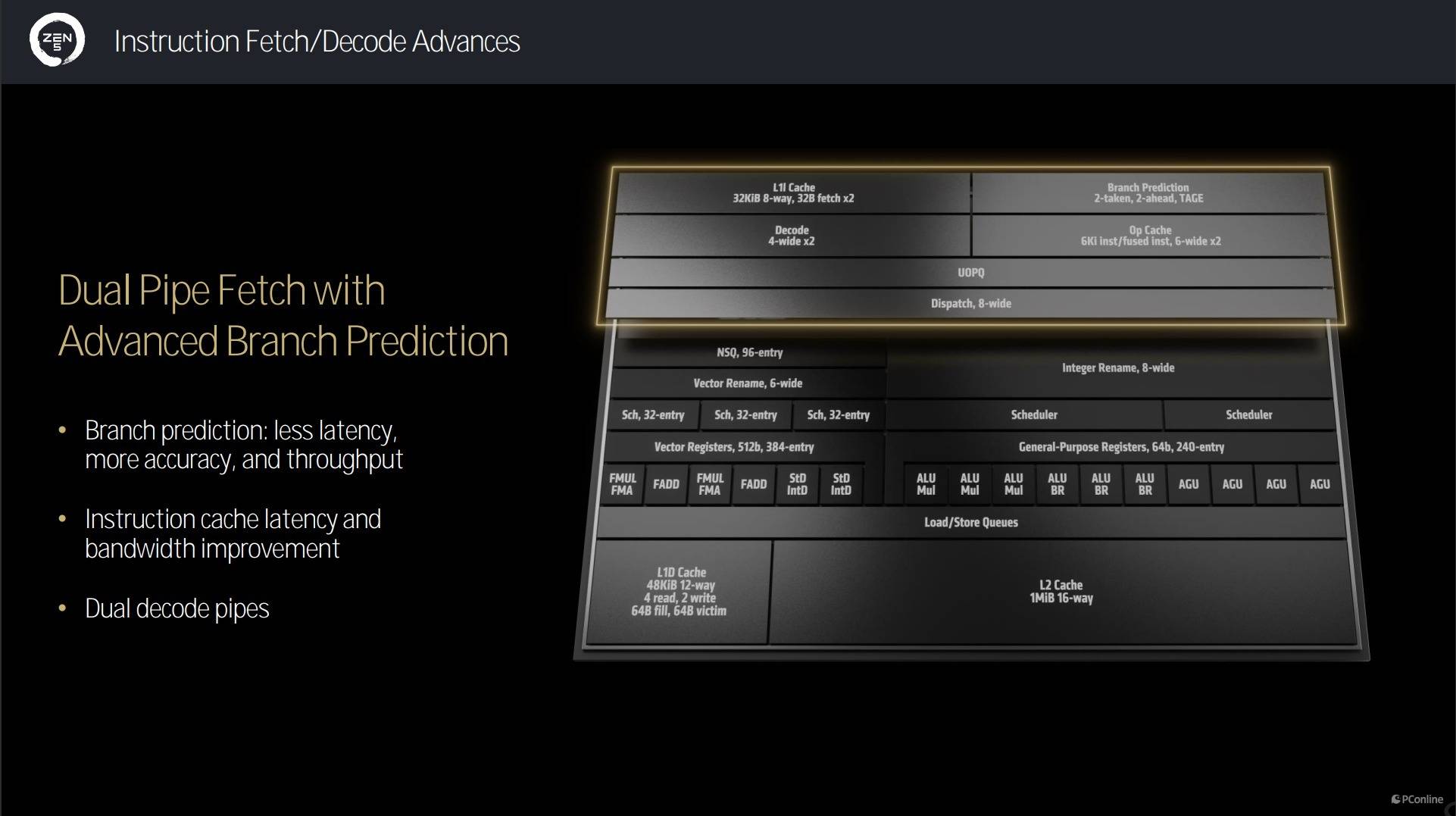

详细一点解析,首先Zen 5架构在指令获取与解码上均有改进,处理器采用了32KB的一级指令缓存,通过8路并行处理和32字节的双倍数据获取速率,显著提升了指令流的处理效率。此外,还引入了更加先进的高级分支预测技术,来猜测接下来需要执行的指令,这样处理器就可以提前做好准备,大幅提高效率。

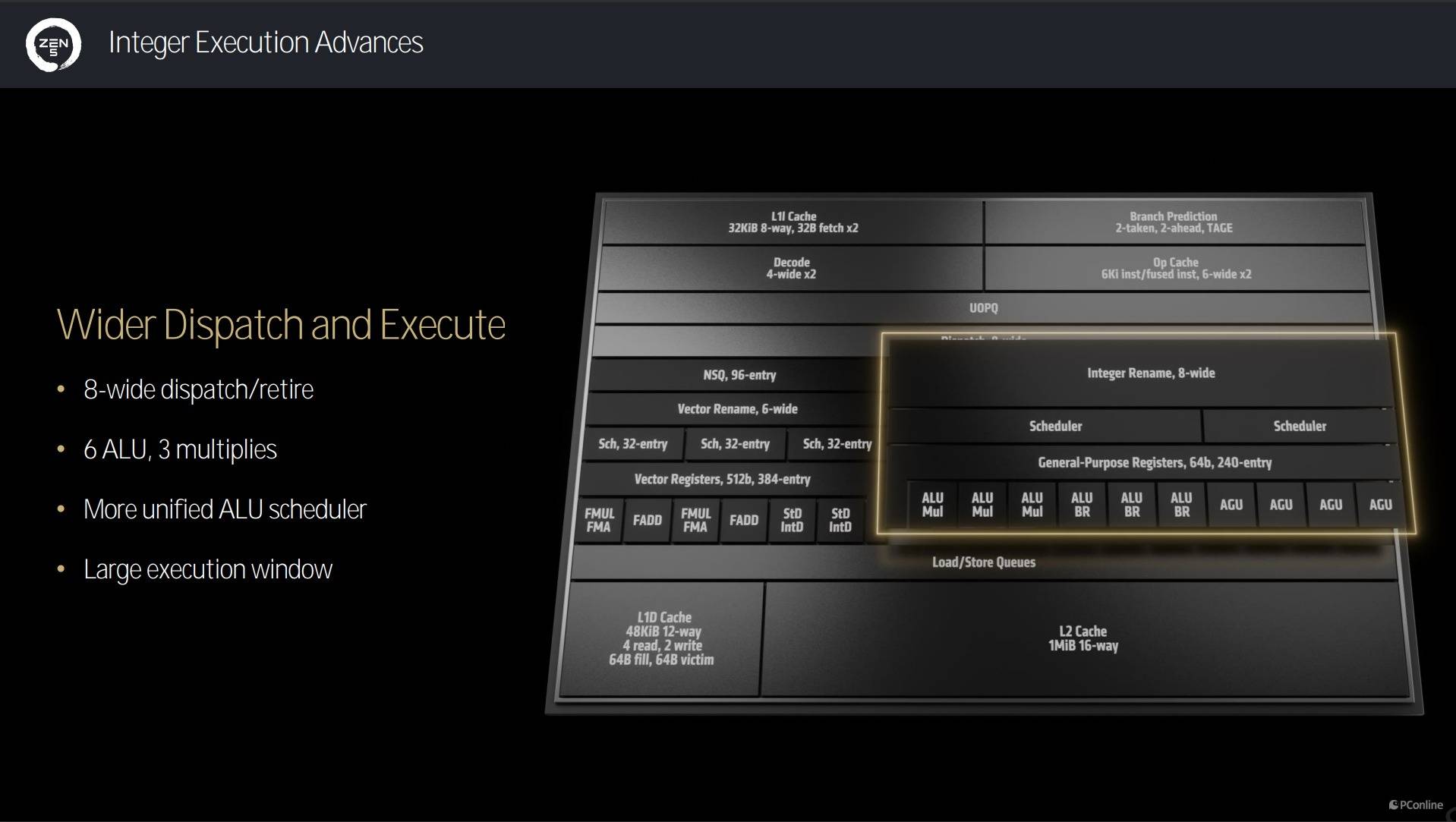

在整数执行方面,处理器进行了多项优化。L1指令缓存容量保持32KB不变,但通过增加到8宽,提高了整数运算的并行度。除此之外,ALU调度器包含6个ALU单元和3个乘法器,这不仅提升了整数运算能力,也增强了执行单元的灵活性。

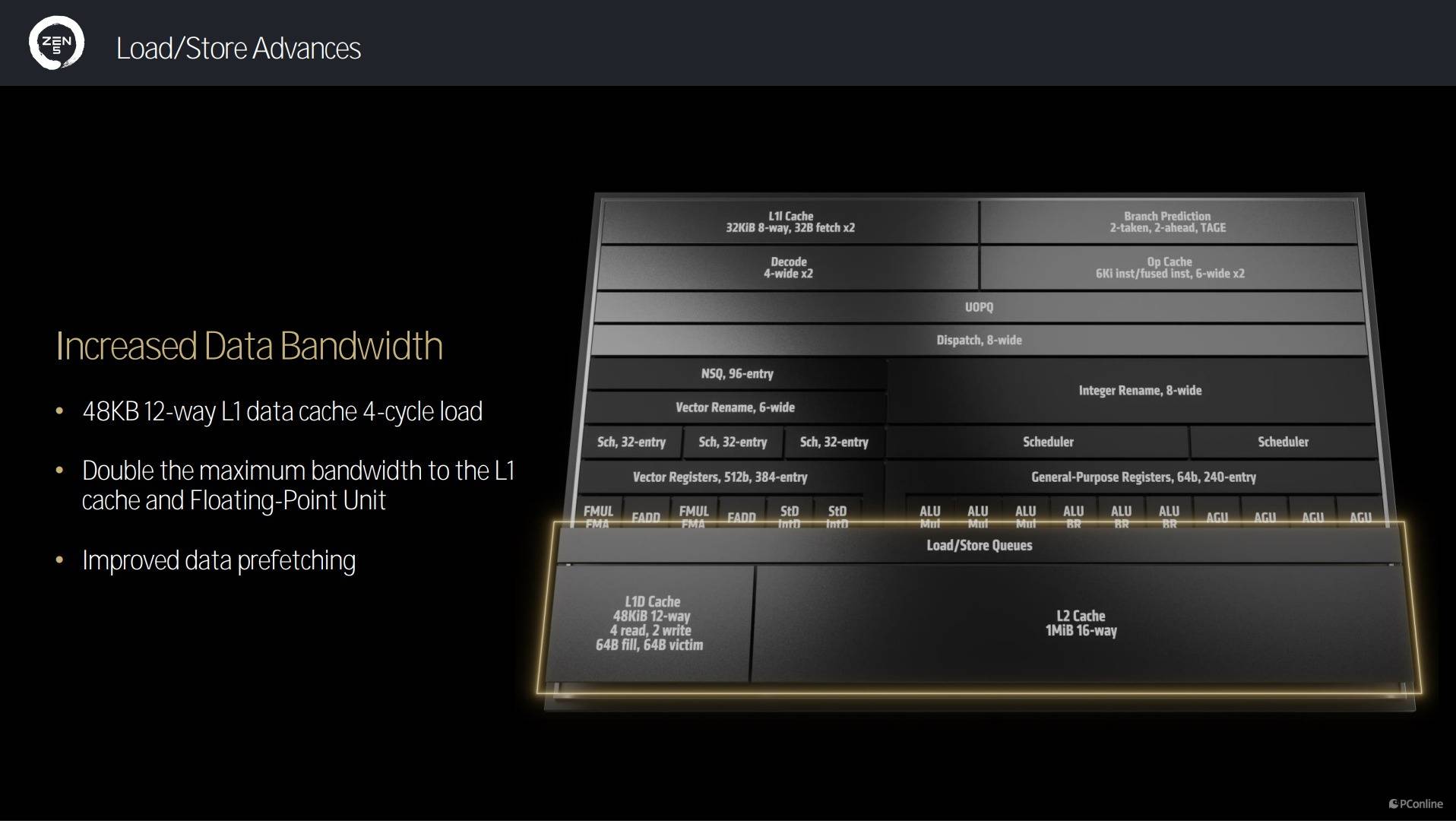

处理器在加载和存储数据方面也变得更高效了。它有一个48KB 12路并行设计的快速数据缓存区,大大加快了数据的加载速度。同时,通过增加数据带宽和改进预取算法,处理器能够更有效地预测和加载即将使用的数据,减少了等待时间。

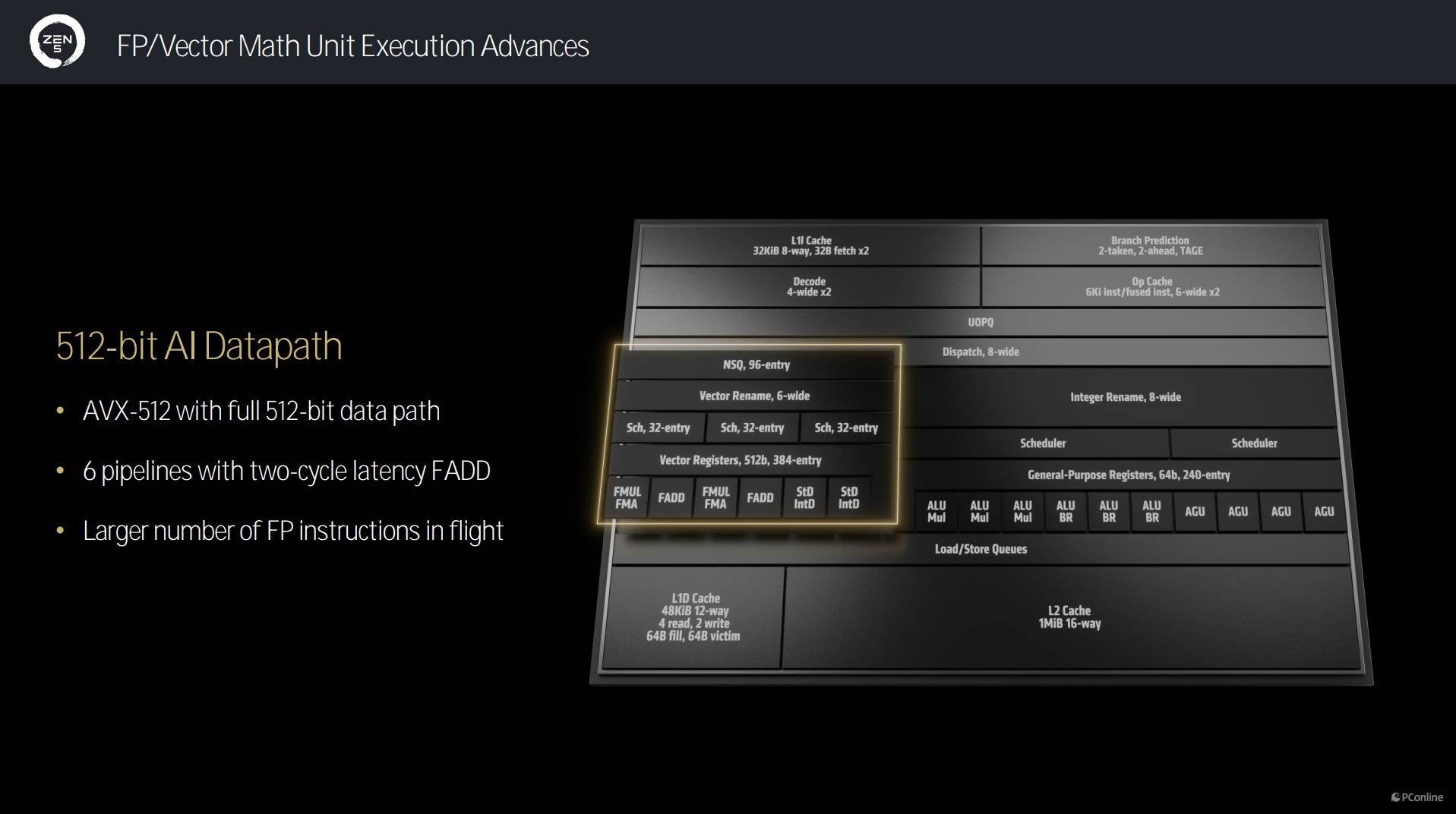

最后,处理器在处理复杂的浮点和向量运算时也变得更快了。众所周知,Intel因为大小核设计放弃了对AVX-512指令集的支持,AMD就不一样了,Zen 5架构一样支持AVX-512指令集,配备完整的512bit数据路径,以及8宽的调度能力。这也意味着处理器可以同时处理更多复杂的数学运算。

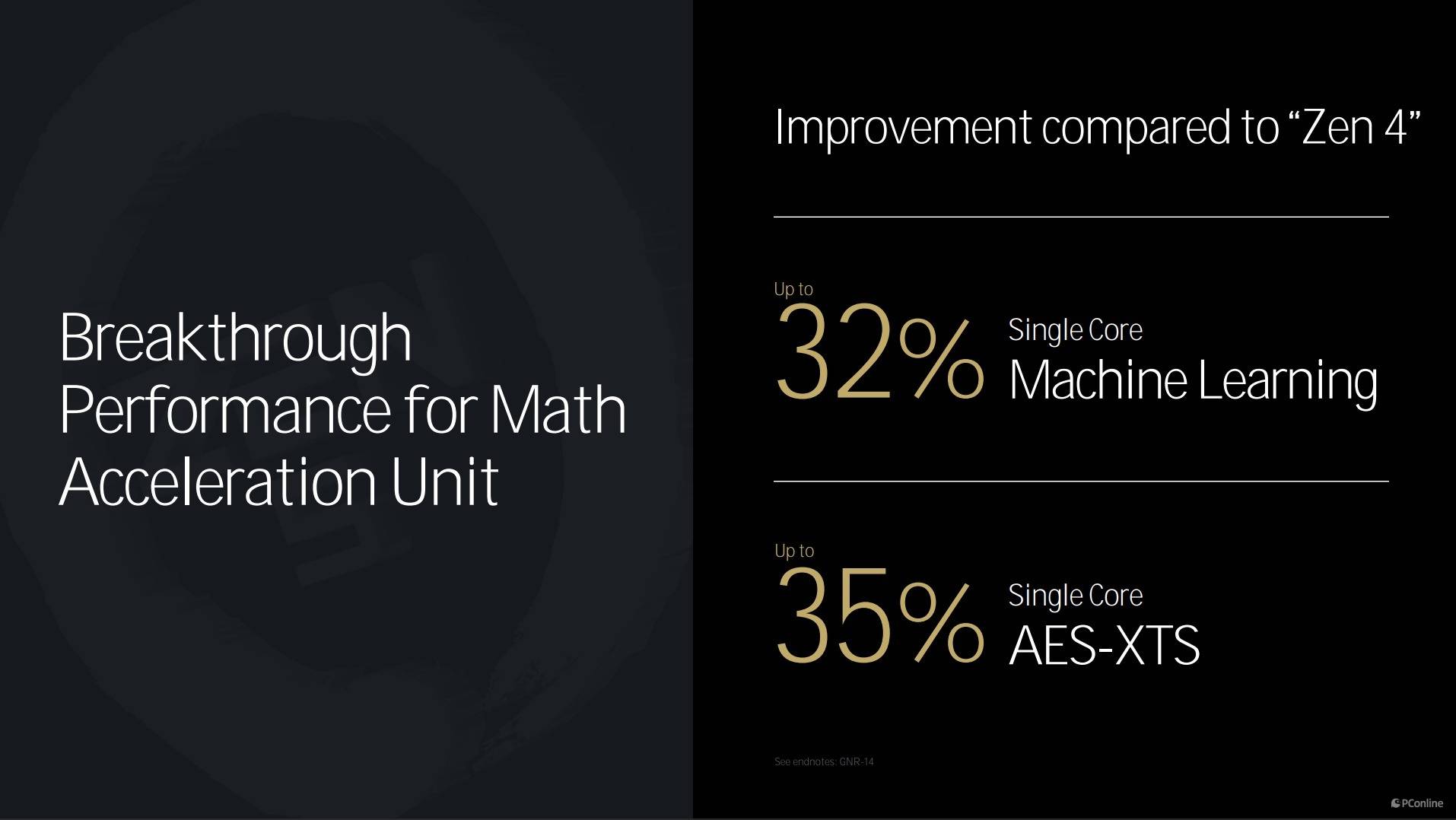

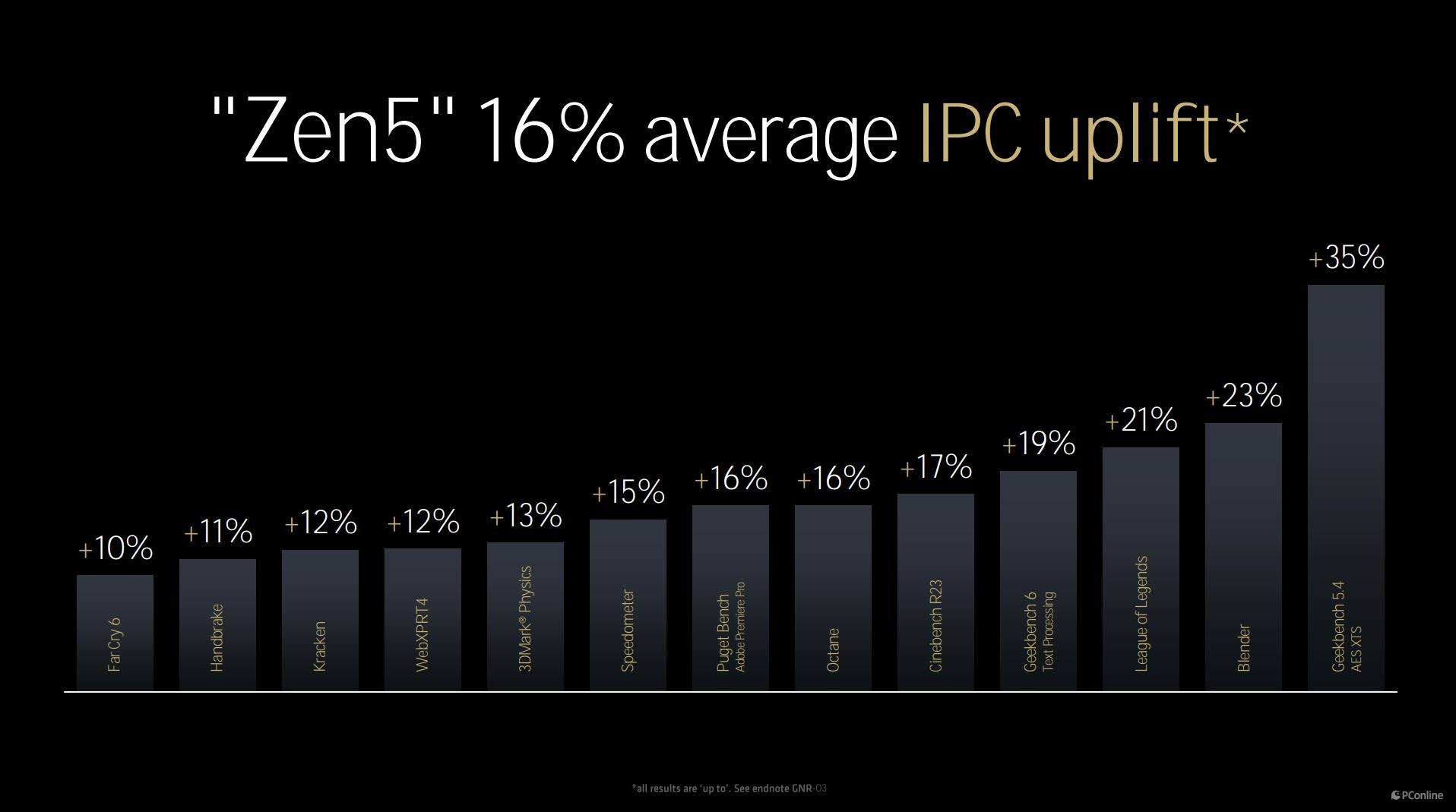

除了架构的大幅改进外,Zen 5相比于Zen 4的IPC性能平均提高了约16%,数据相当可观。加速单元的数学性能相比Zen 4的提升更大,单核在机器学习方面,提升高达32%;针对AES-XTS 加密算法,性能提升更是涨幅35%。

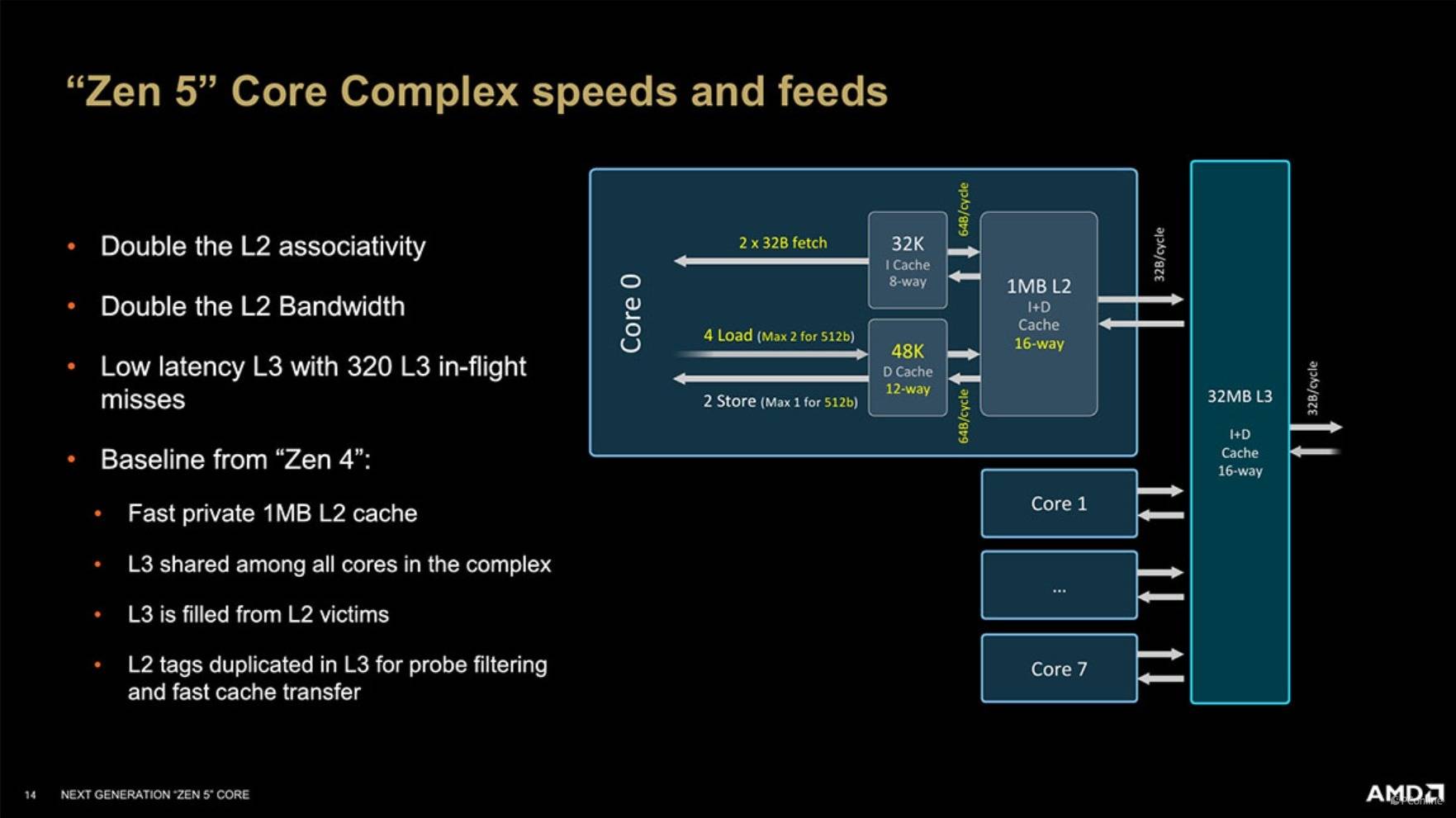

再看看Zen 5 CCX的缓存结构图,可以看到其实它跟Zen 4没有差太多,L2缓存容量依然是1MB,但从8-Way增加到16-Way,这直接让L2缓存带宽翻倍,L3缓存的延迟有所降低。

另外Zen 5的CCD制程与面积也有进步,目前Zen 5架构为TSMC 4nm N4P工艺,芯片面积是70.6mm2,晶体管数量是86亿,而上代Zen 4则是TSMC N5工艺,芯片面积是70mm2,晶体管数量是65亿,可见Zen 5和Zen 4的CCD芯片面积基本没啥差别,但晶体管数量增加了32.3%,算上芯片面积的微小变化,晶体管密度提升了31.2%左右。

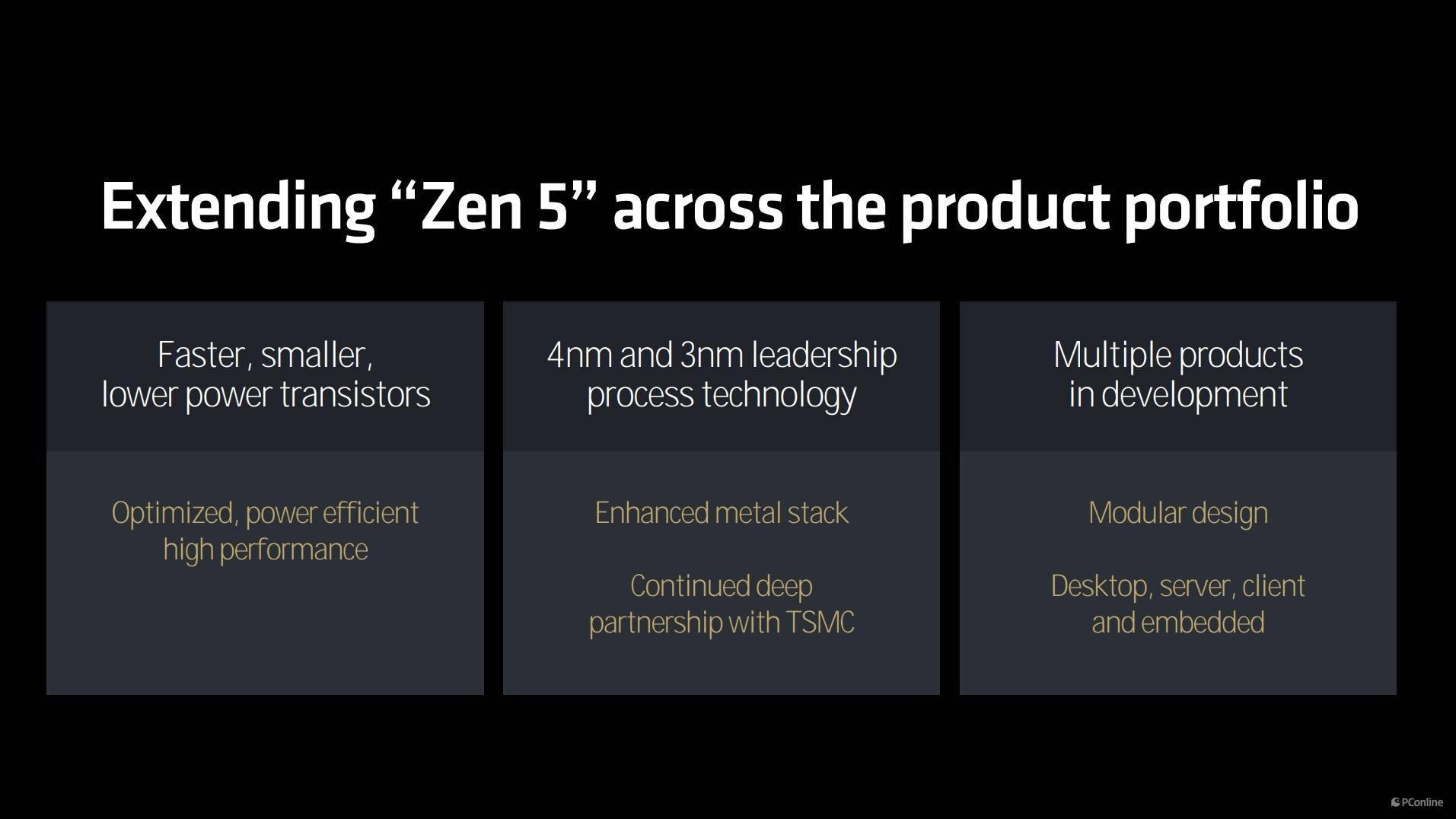

总的来说,Zen 5架构的提升主要展现在数据带宽、调度执行单元优化、更精准的分支预测以及解码缓存方面。另外,得益于Zen 5架构采用TSMC 3nm与4nm的领先工艺,因此更低的功耗但却有更高的性能,未来Zen 5架构也将应用于多个种类的产品中。

新一代3D V-Cache

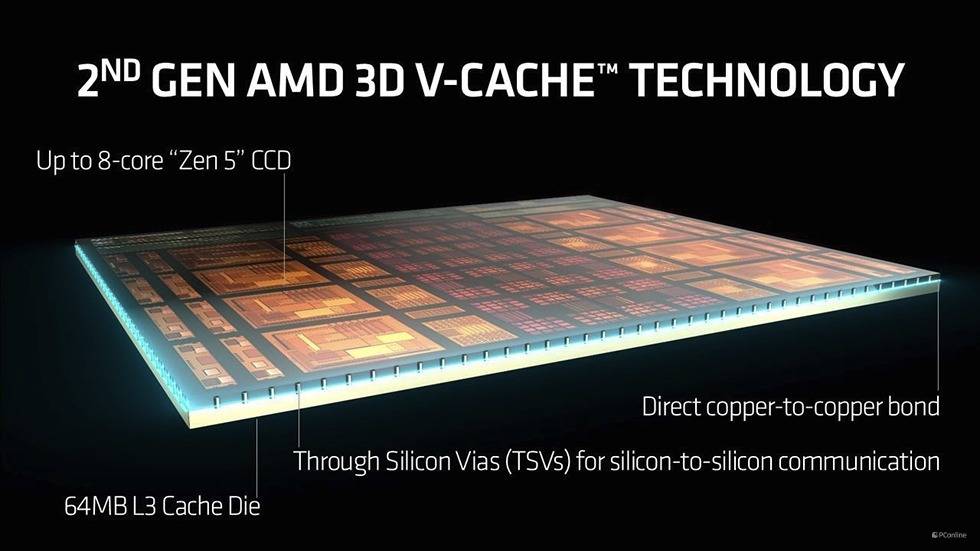

看完了常规的锐龙9000系,再来探索一下搭载3D V-Cache技术的X3D处理器。同样省流,新一代3D V-Cache改进了上一代积热的问题,它将缓存堆叠的位置挪到了核心的下方,使散热压力更大的核心部分依旧置于顶部,更有利于散热,因此处理器采用不锁频设计,能够直接超频。

详细点说就是之前的锐龙5800X3D或者锐龙7800X3D的3D V-Cache缓存都是堆叠在处理器核心之上,因此前两代X3D处理器的核心无法直触CPU顶盖,因此导致了积热问题,而第二代3D V-Cache技术中,AMD创新性的将核心与3D V-Cache缓存进行对调,缓存放在了核心之下,因此核心的热量能够直触顶盖,有效避免此前的积热问题,进而是的处理器的性能表现更为出色,基础频率相对于上代快了500MHz,并且TDP可以设置为105W。

除了设计上的进步外,第二代3D V-Cache规格也进行了升级,容量大小方面与上代一样,三级缓存都是最大96MB,对比普通锐龙9000系多了64MB,能够大幅提升游戏性能。与上代不同的是,这代3D V-Cache使用了7nm的SRAM芯片,这个芯片尺寸更小,从原来的41mm²缩小为36mm²,密度变得更高,带宽相对于上代的2TB/s提升到了2.5TB/s,性能提升了25%,并且由于使用了TSV连接基础芯片,将L3缓存区域内的硅通孔区域缩小了50%,减少了接口设计中的额外电路,配合上台积电的SoIC技术,不需要额外的焊点链接,更进一步提升电路的精简化。

当然,新的锐龙9000X3D处理器还有一点非常劲爆的升级,那就是和普通的锐龙9000系列一样不锁倍频、支持自由超频。要知道前面两代的X3D处理器只支持PBO,这次的锐龙9800X3D不仅可以用PBO一键超频,玩家还可以自己去摸索更高的频率,进一步地去挖掘这块处理器的性能。不过这里需要注意的是,超频潜力的高低不仅与处理器体质有关,它跟主板、散热器等也离不开关系,因此建议玩家选择适合的硬件进行操作。

处理器赏析

了解完架构,再看看本次的主角锐龙9800X3D处理器,具体规格方面,锐龙9800X3D的基础频率4.7GHz,最大加速频率5.2GHz,拥有96MB L3缓存,TDP为120W,加速频率比上代的锐龙7 7800X3D提升了200MHz,基础频率提升了500MHz。

应该有不少玩家看出来了,它的规格与锐龙9700X近似,主要差距主要在缓存上,锐龙9800X3D高达96MB的三级缓存让它在各项3A大作里游刃有余。虽然缓存增大了,不过最大频率依旧不如同为八核心的锐龙 9700X的5.5GHz,但是上面也提到了,对比前代X3D处理器,提升频率巨大,因此玩家无需担心它的性能释放。

这里我们给各位玩家整理了一下具体的规格对比表格,感兴趣的玩家可以看看。

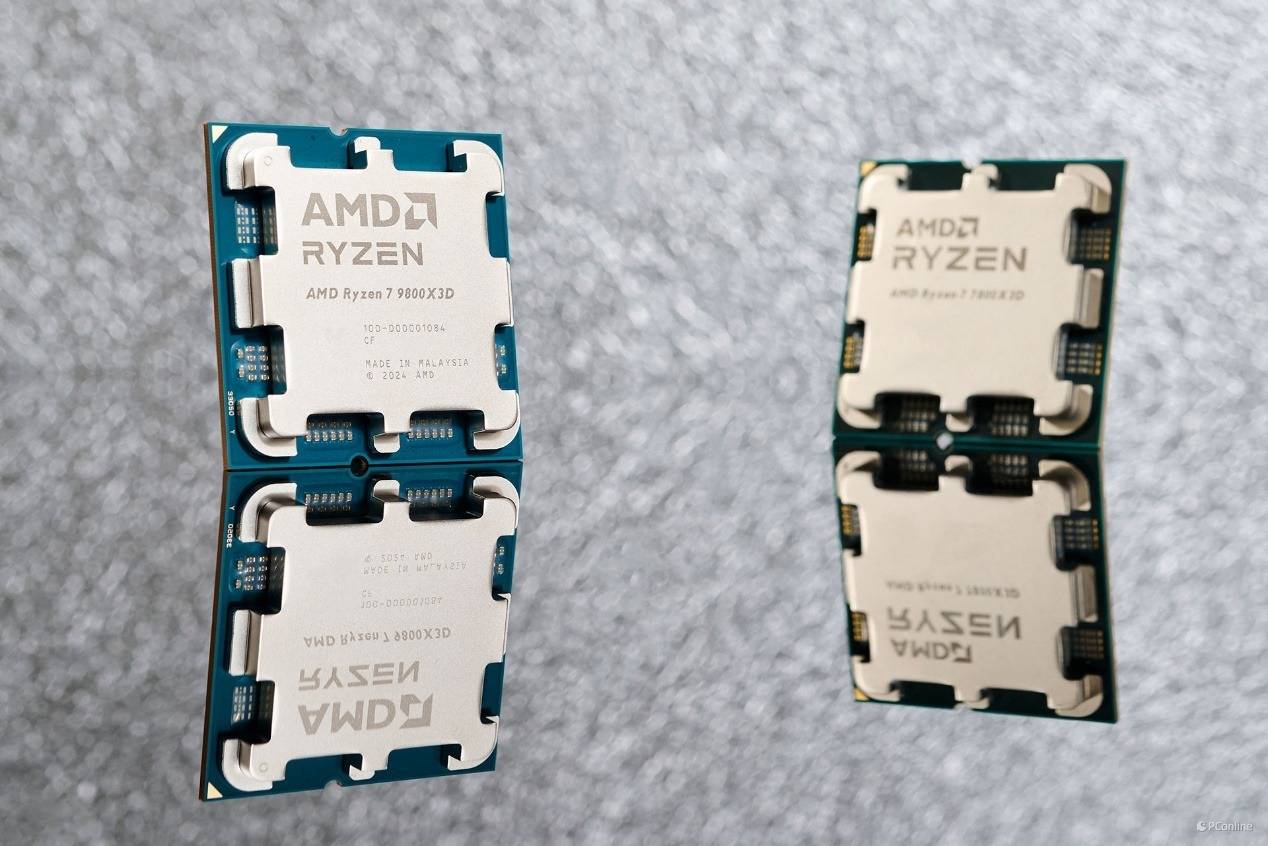

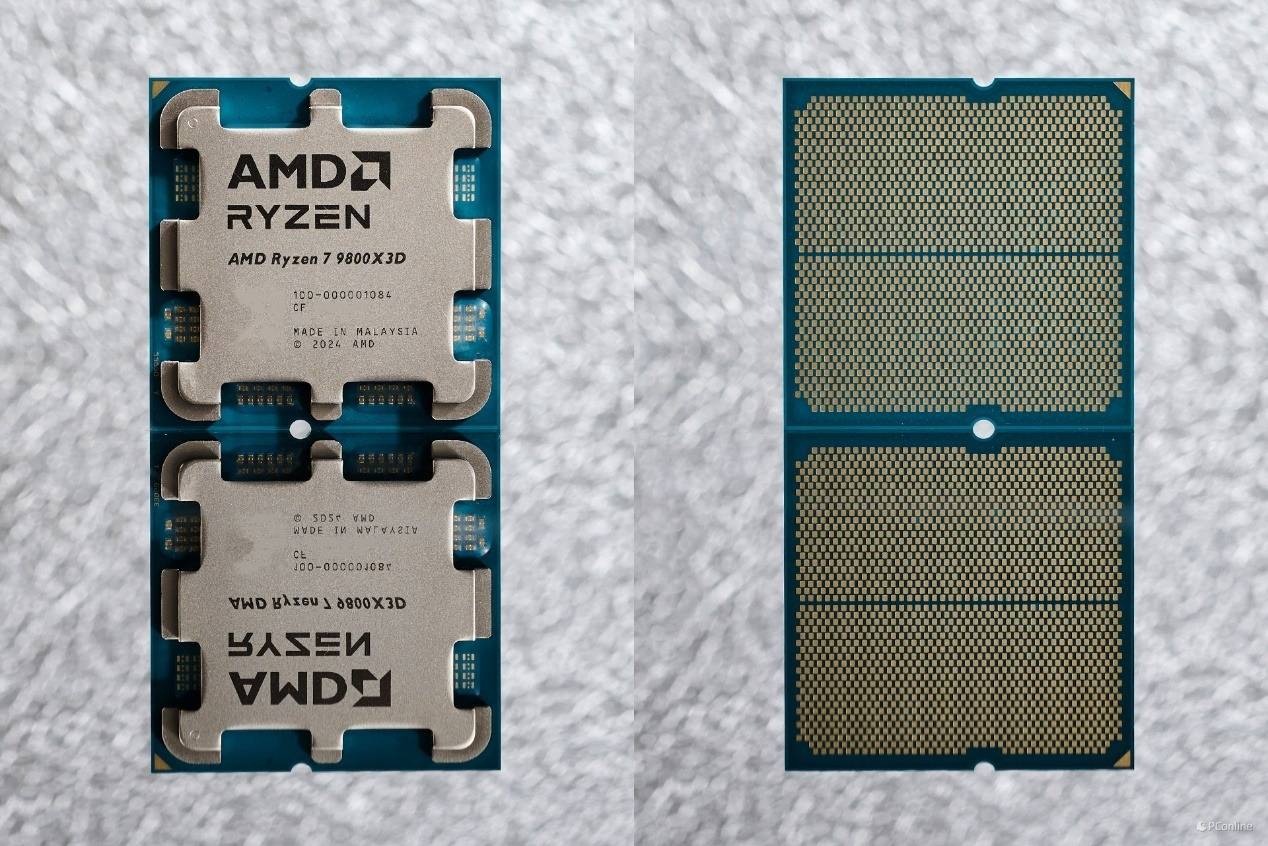

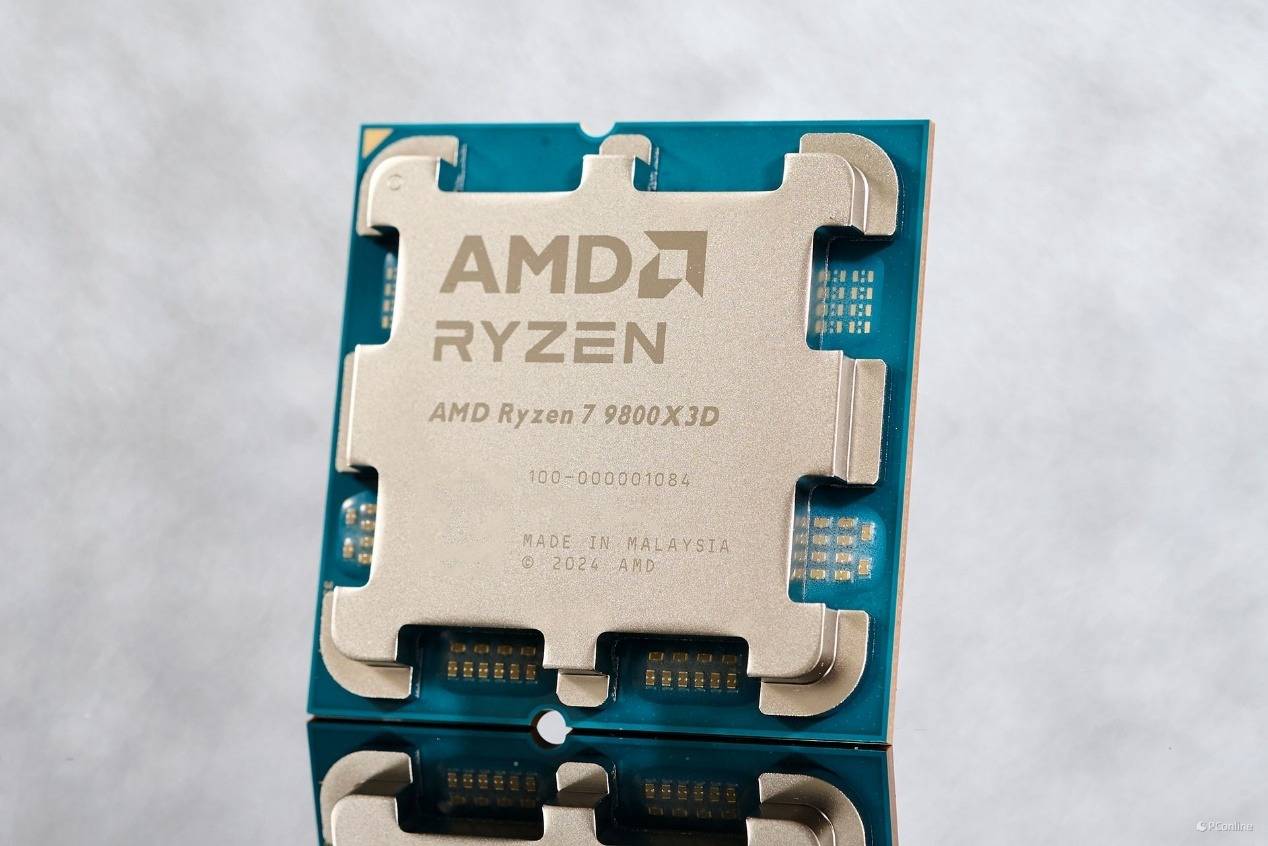

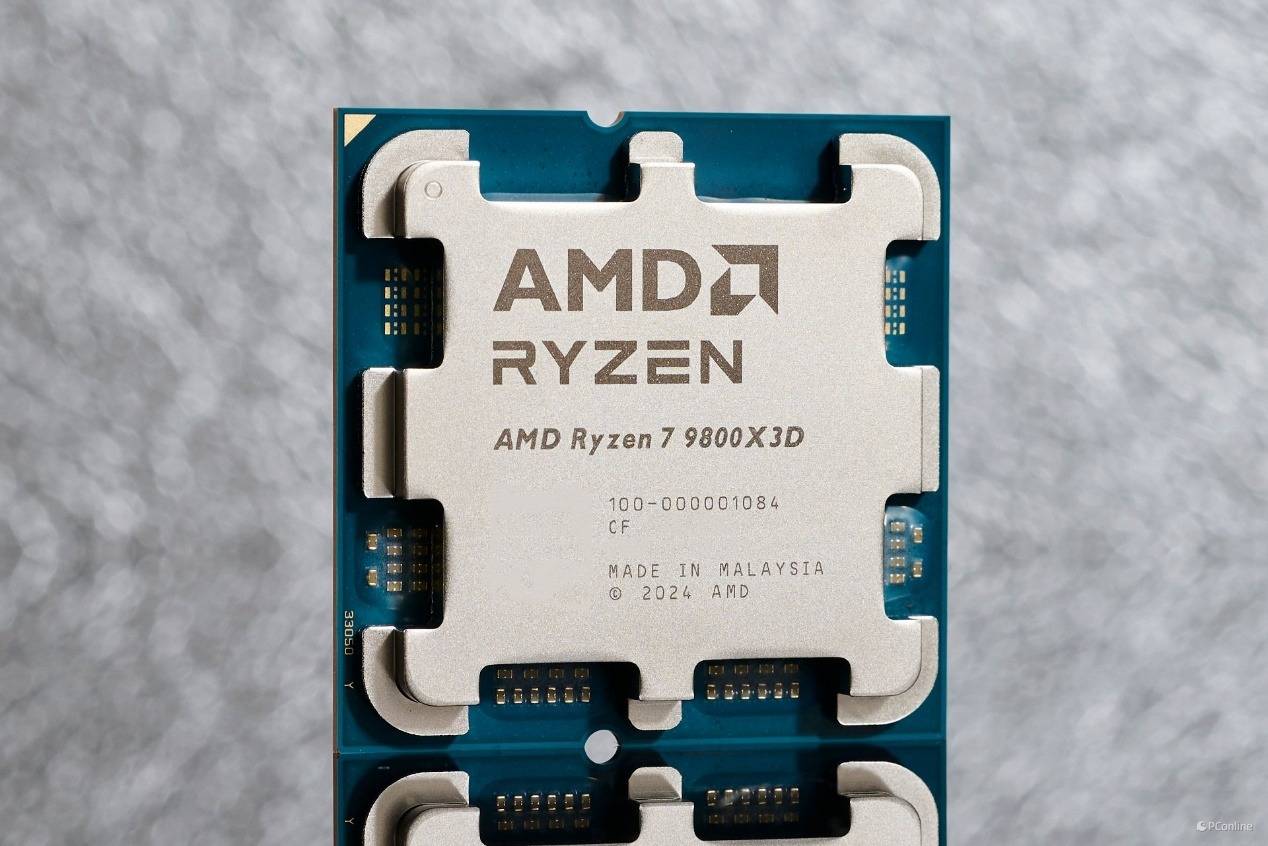

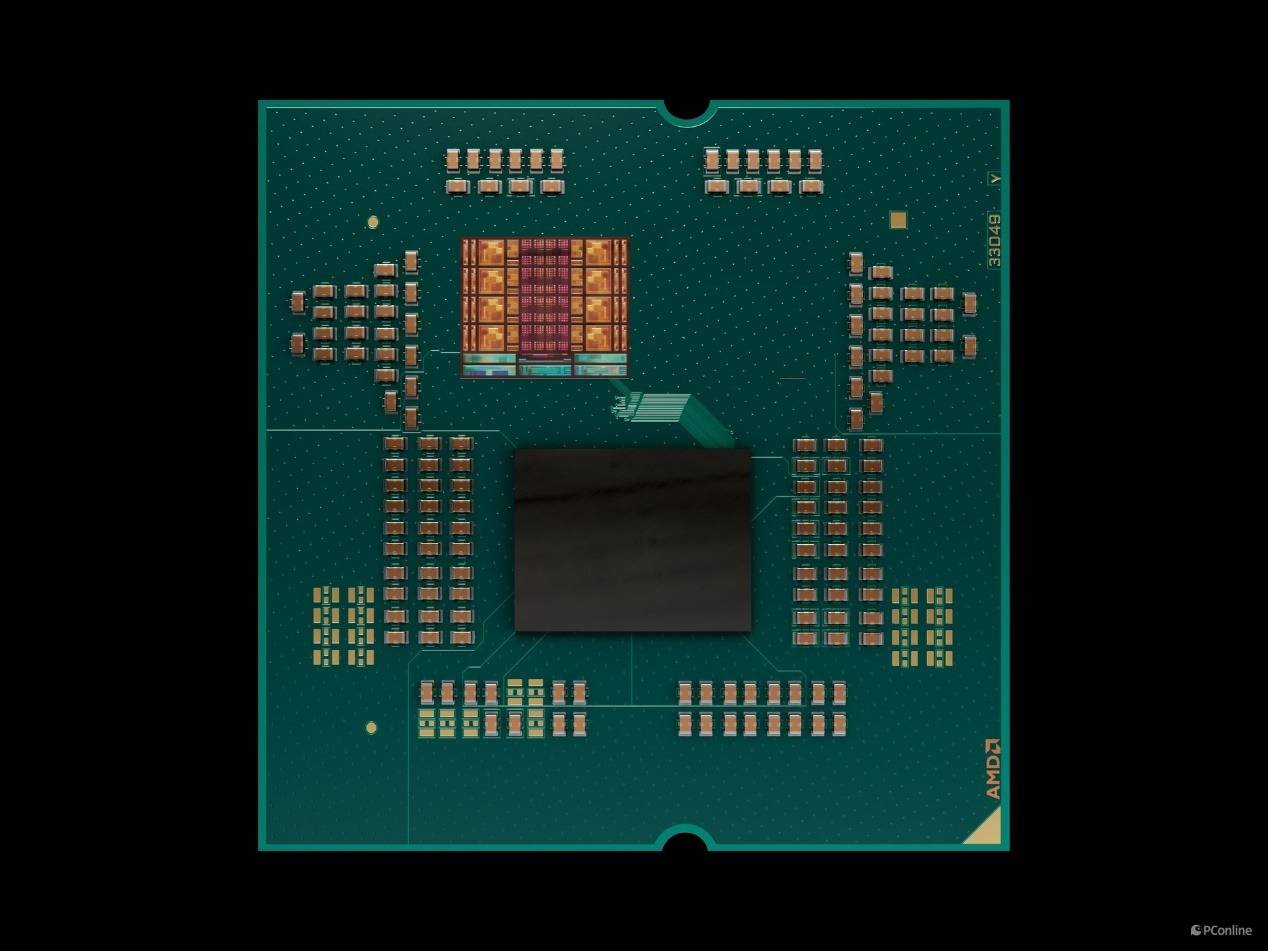

规格介绍完毕,看看它的颜值如何。正面外观,锐龙9800X3D与上一代锐龙7000系基本无异,顶盖上丝印了型号“AMD Ryzen 7 9800X3D”,另外我们还可以看到这款处理器的产地,为马来西亚生产。目前综合网上来看的信息,包装将会延续9000系列的设计,并且不再附送散热器。

处理器的背部则是Socket AM5接口的触点,相比起之前的AM4接口,新的接口可以有着更多的针脚,实现更丰富的功能定义,包括支持最新的DDR5内存、PCIe 5.0总线,原生支持107W的处理器功耗,甚至支持最高230W功率输出。

测试平台介绍

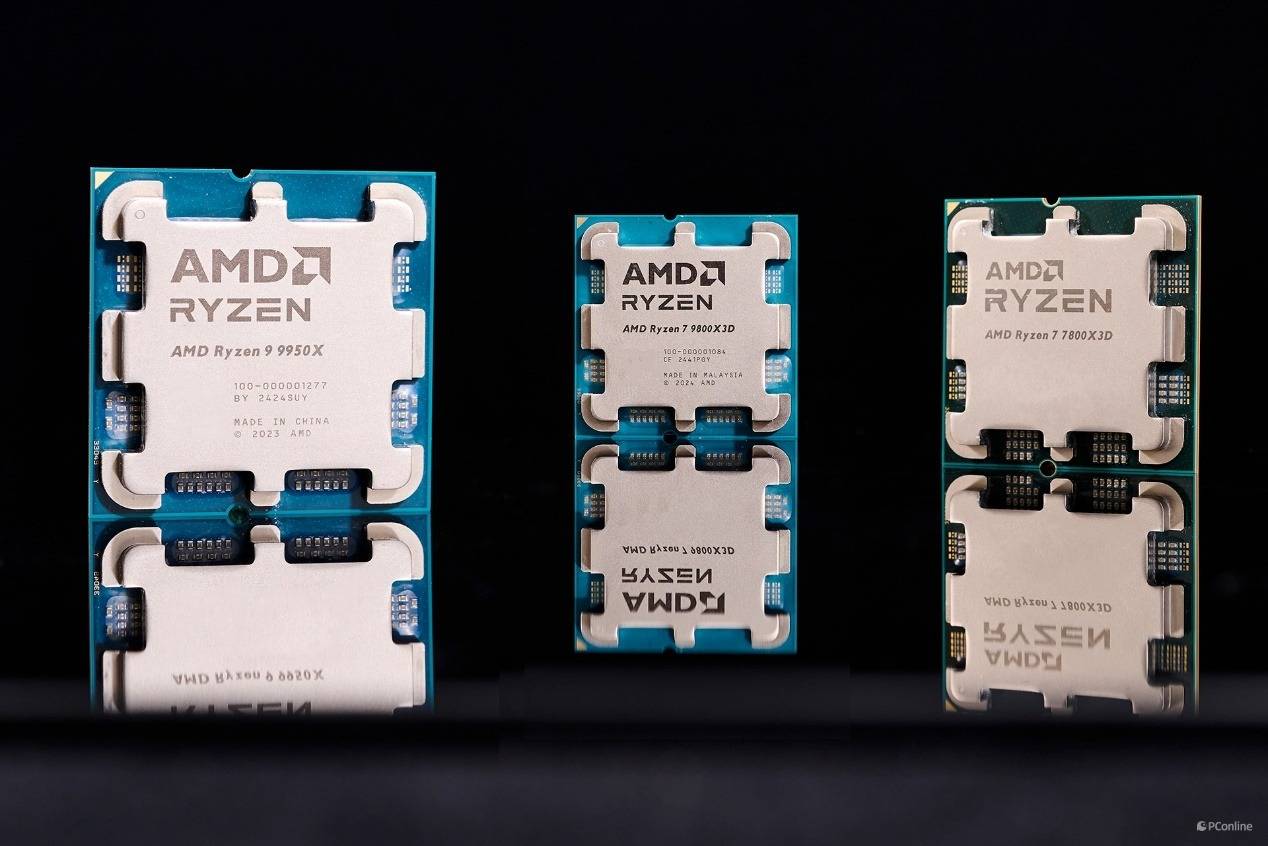

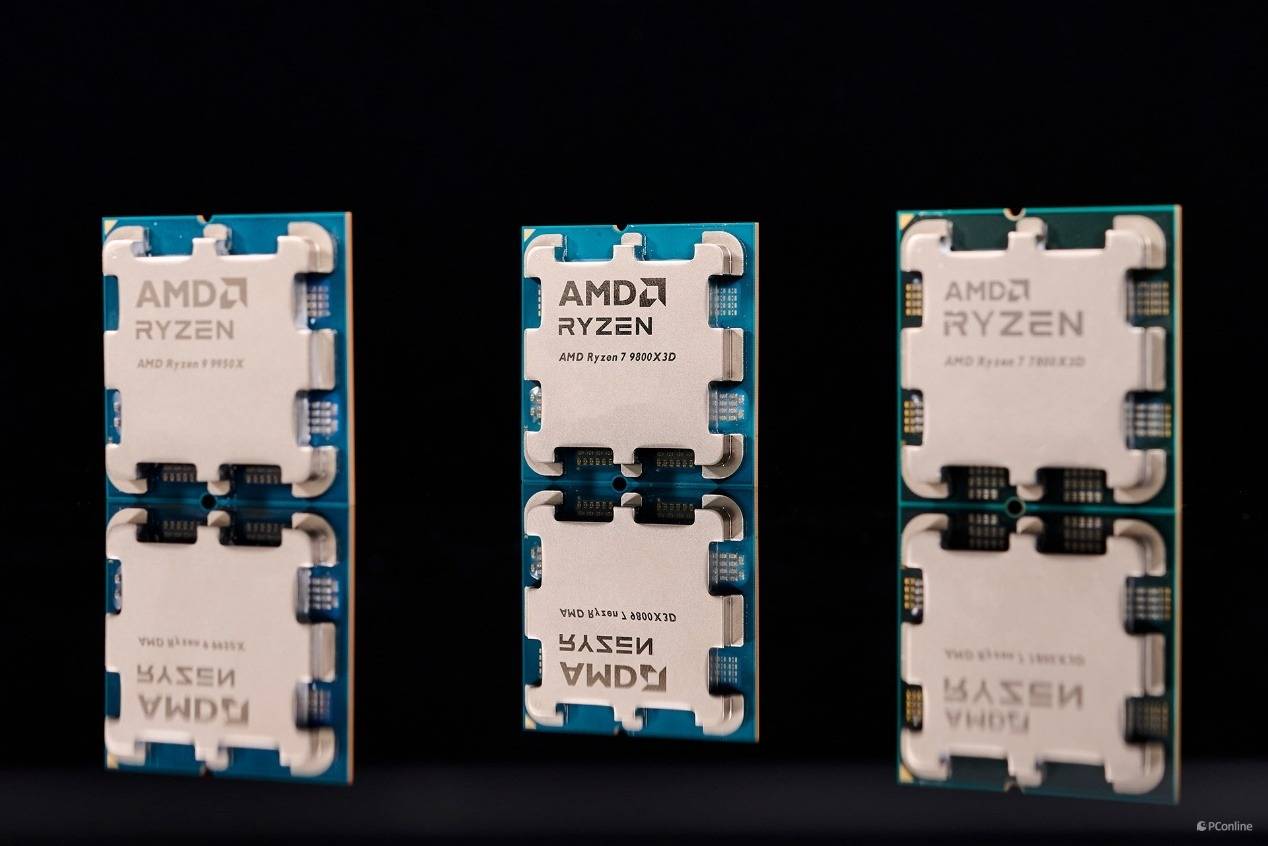

来到测试平台介绍部分,下面的测试里我们准备了前代同样具备3D V-Cache的锐龙7800X3D以及最新的锐龙9950X,还有对手最新推出的酷睿Ultra 9 285K进行对比,来看看最新的锐龙9800X3D能否再续X3D游戏神U的荣光,一举称霸游戏领域。

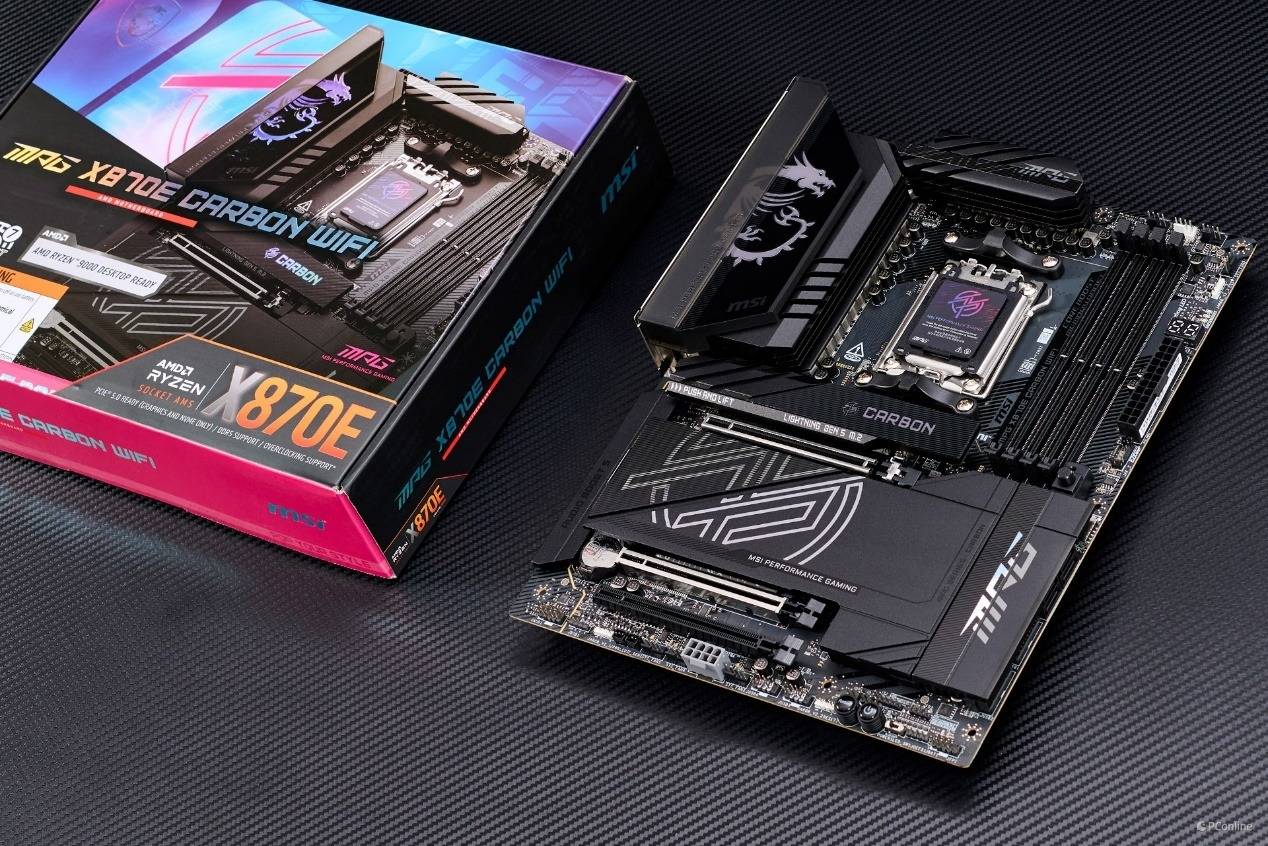

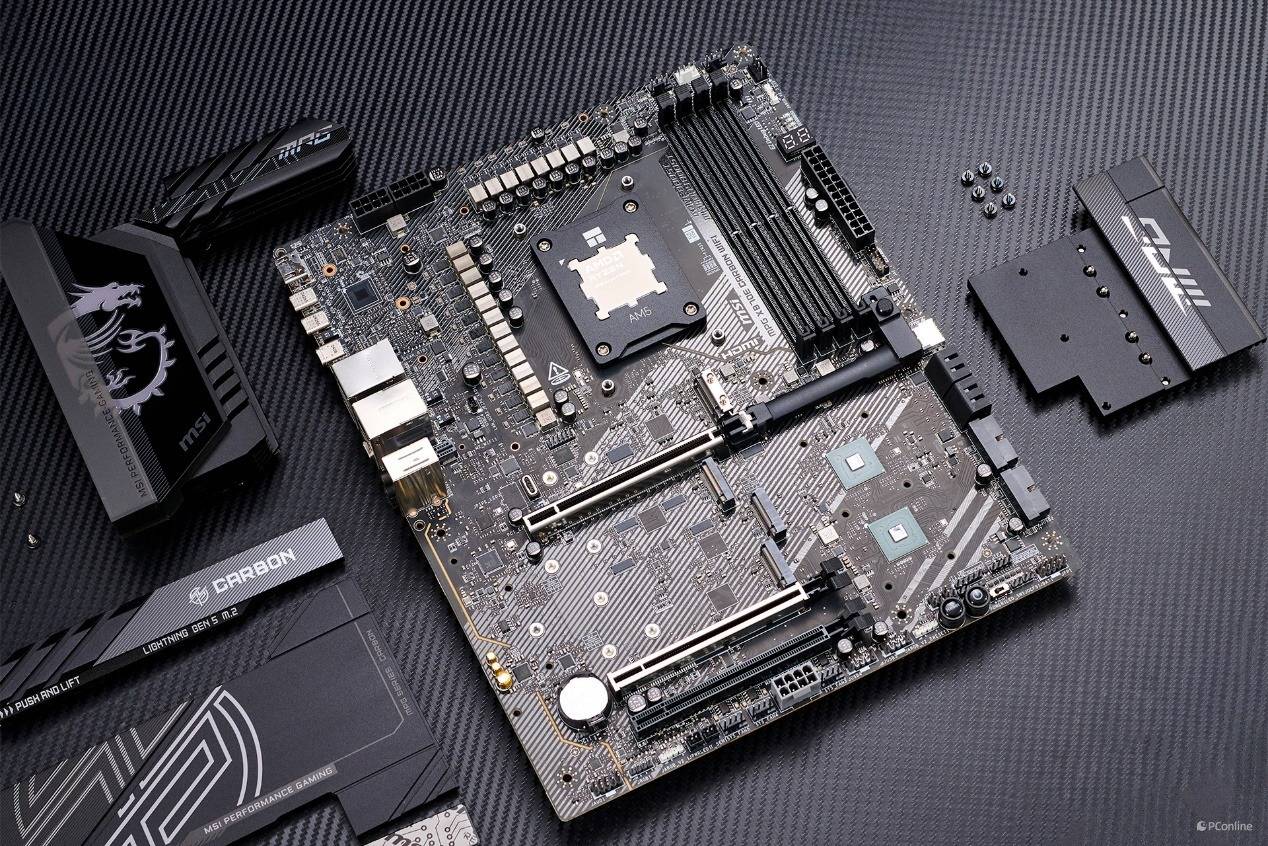

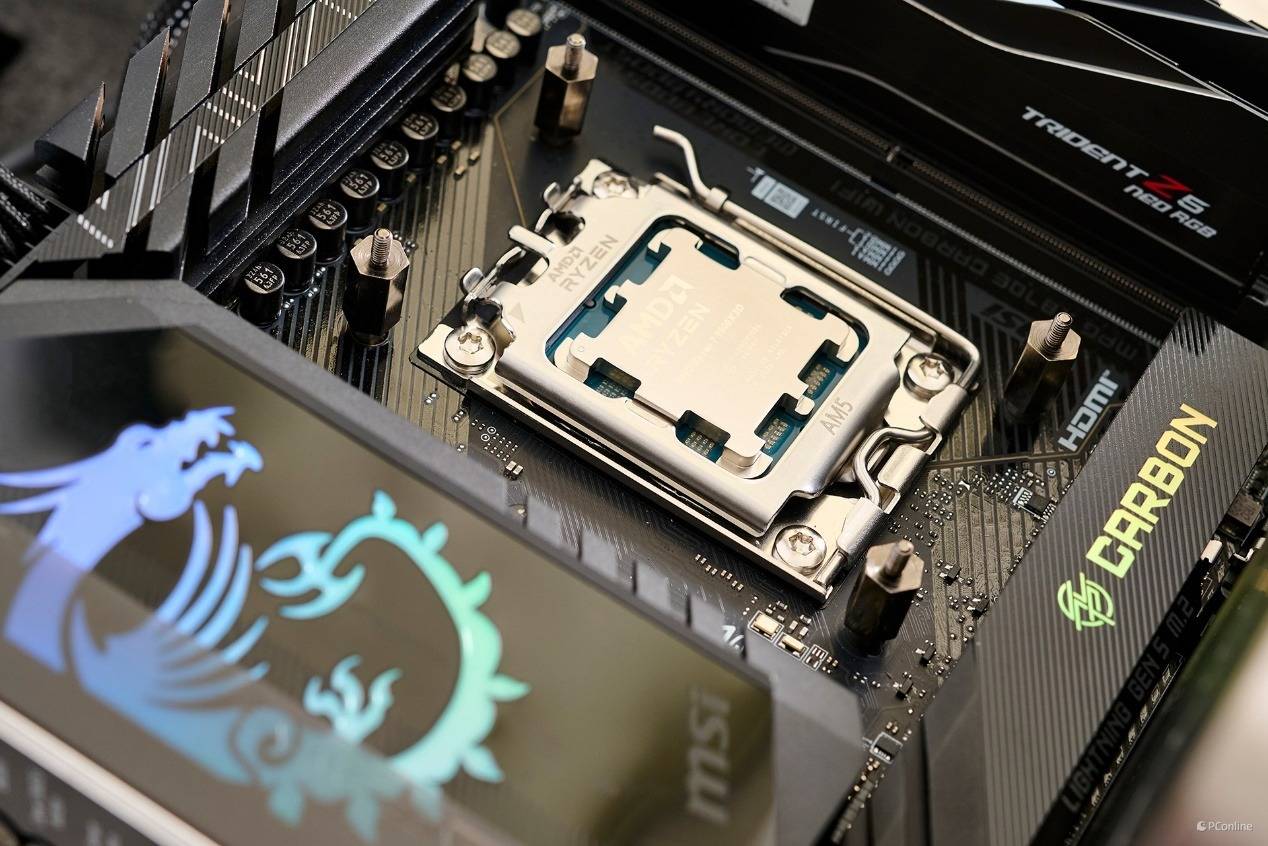

高端的CPU处理器自然也要有高性能的座驾才行,我们采用的是微星MSI MPG X870E CARBON WIFI暗黑主板,看过我们之前评测的玩家应该对这款主板不陌生,对比前代,它的升级完全可以说是超规格的,说它是小ACE都不过分。

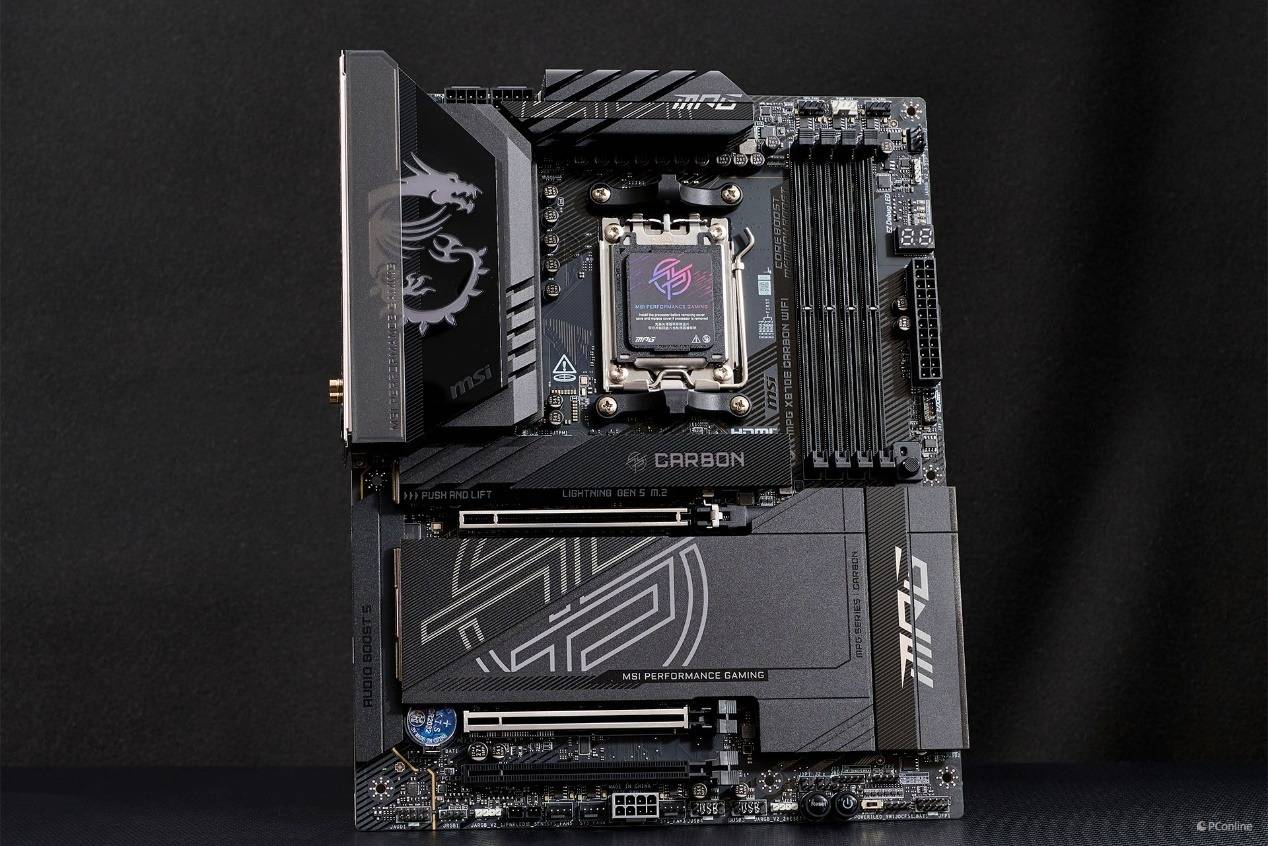

外观上,微星MSI MPG X870E CARBON WIFI暗黑主板,正面还是一如既往的凌厉风格。主板大部分都被冰霜铠甲覆盖,纯黑色搭配线条斜切,电竞感跃然纸上。装甲上还有大面积的龙盾及MPG标识,不仅美观,还进一步提高了产品的辨识度。

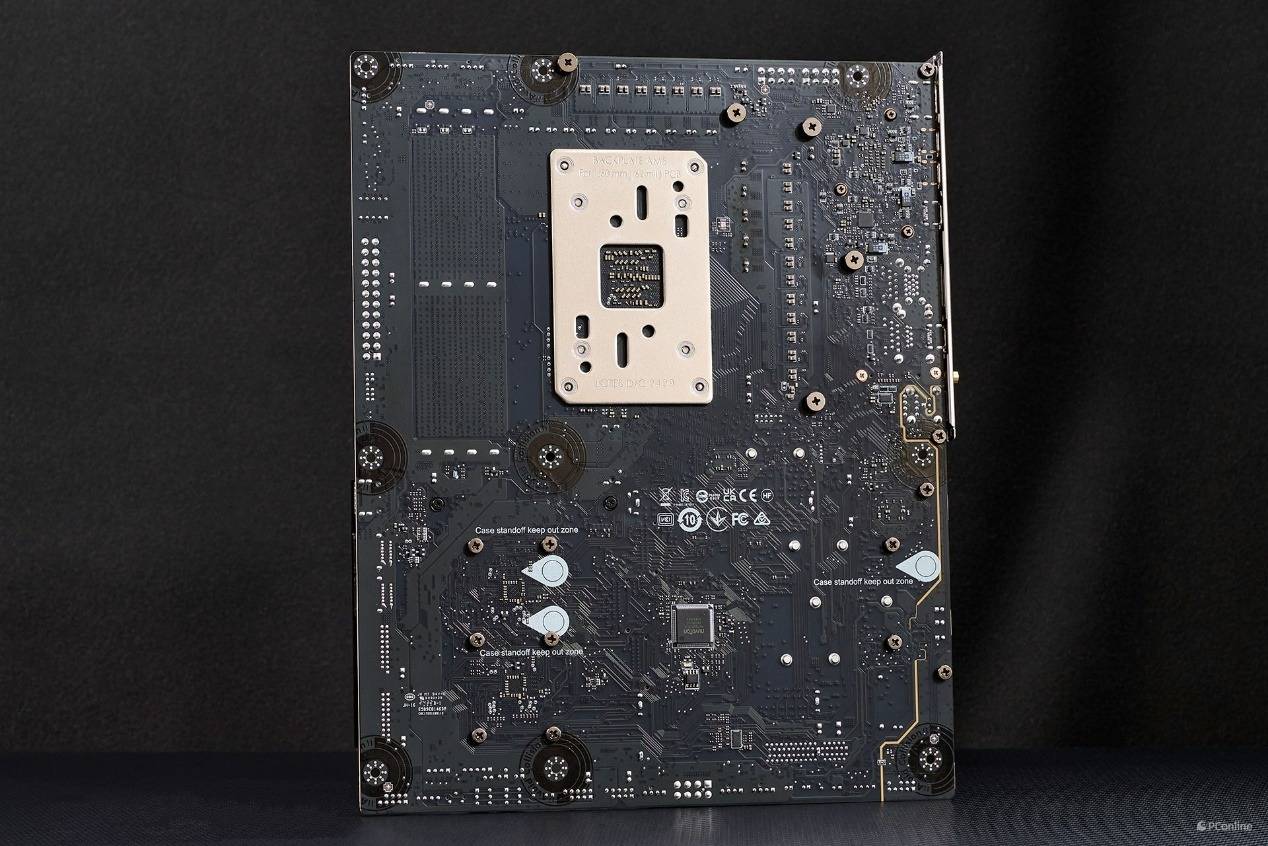

背面设计同样电竞风满满,一席黑色PCB加持,仿佛就像性能爆表的“黑武士”,另外可以看到这款主板的元器件也相当丰富,可能是因为这款主板堆料太满,甚至平时在正面的I/O监控芯片也被安排到了背面。

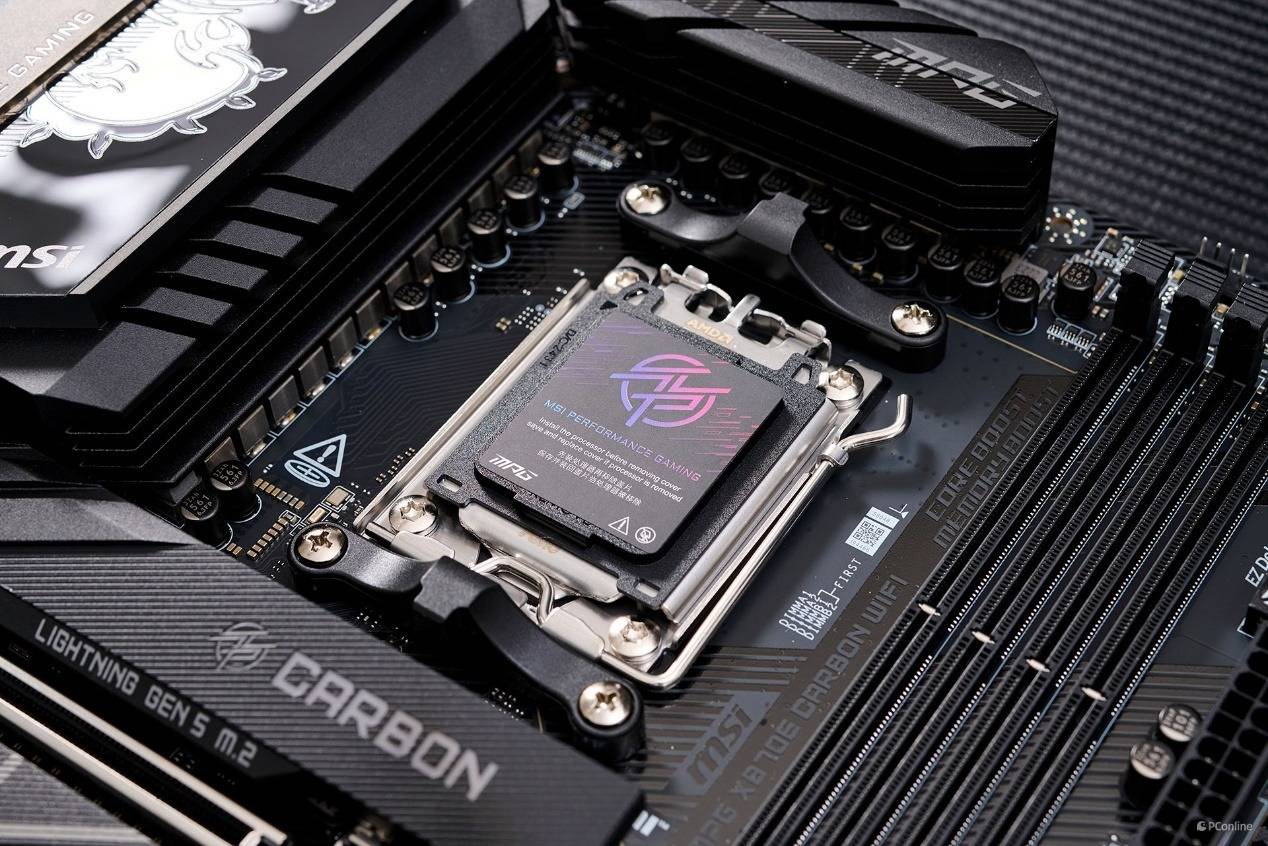

另外,上面我们也提到了,锐龙9800X3D为AM5接口,与上代锐龙7000一致,因此追求极致性能释放的老玩家也能用上微星MSI MPG X870E CARBON WIFI暗黑主板。同时AMD还保证AM5接口至少会用到2027年,妥妥的战未来神器。

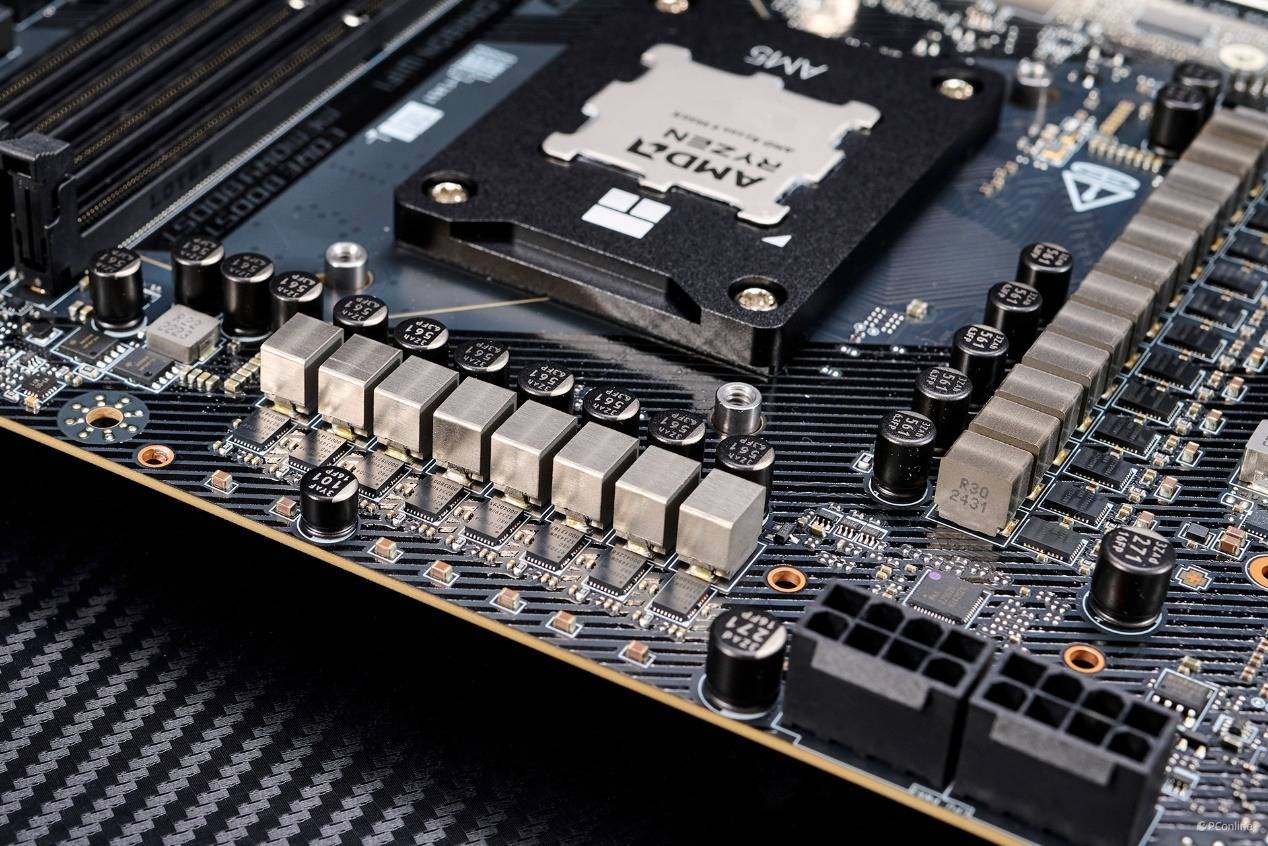

当然,想要带动锐龙9800X3D还要看这款主板的供电规模,其实你大可不必担心。微星MSI MPG X870E CARBON WIFI暗黑主板采用的是18+2+1相智能供电设计。并且这一代的X870E CARBON还进行了升级,将DrMos供电方案由上代的90A升级为110A SPS MOSFET,带动旗舰级的锐龙9950X都不成问题。

细节方面,主板供电的PWM主控芯片为瑞萨的RAA229620,最大支持20相双通道输出,SPS MOSFET用的也是瑞萨的R2209004,并且主板配备两个 8-Pin EPS 接头,整体性能强劲。

供电规模足够豪华,散热也要跟上。微星在供电模组处安排了完整的VRM冰霜铠甲,采用了纯金属设计,还用复合热管以及7W/mk高效能导热贴,覆盖了整个Mos管与电感,进一步保证性能稳定释放。

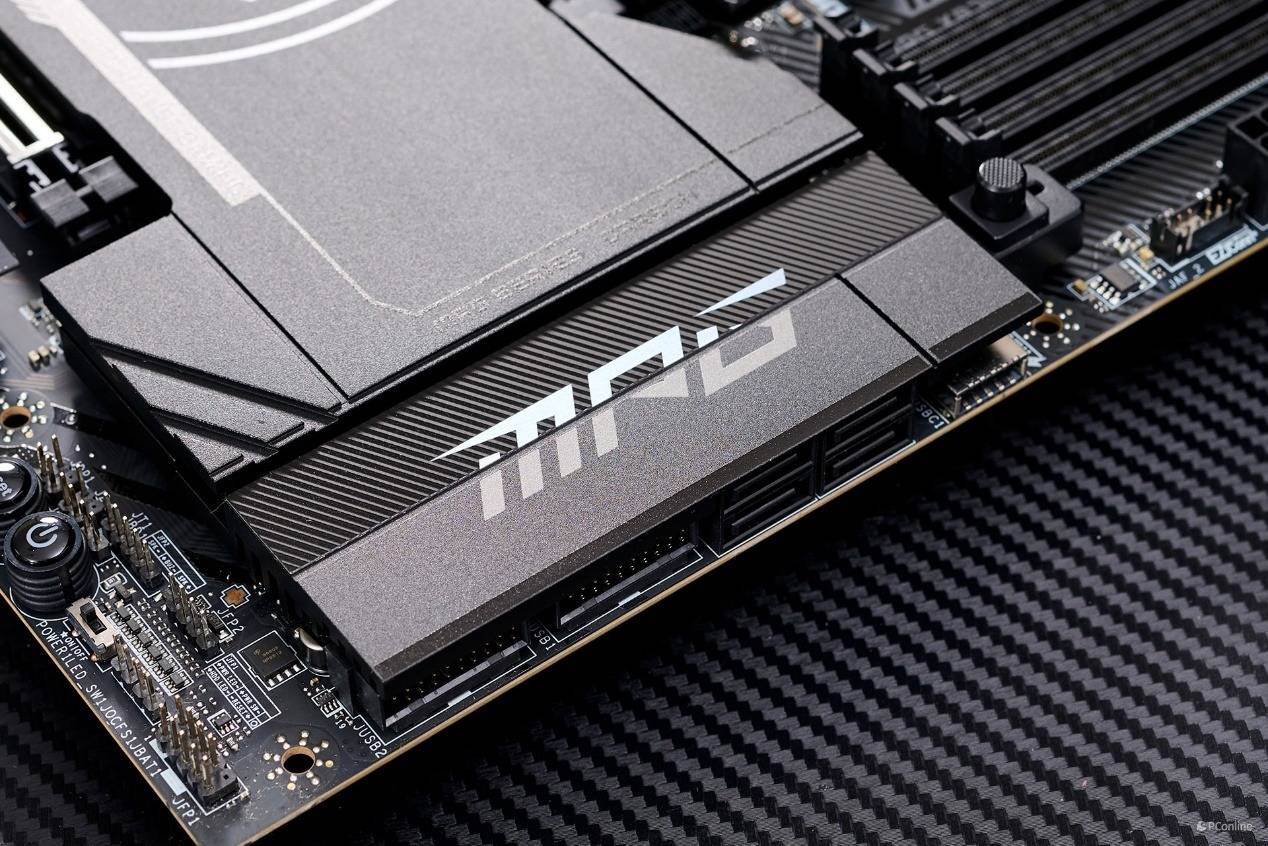

其他发热量大的区域也同样用冰霜铠甲覆盖,像PCIe 5.0固态硬盘处、M.2固态硬盘插槽以及PCH南桥等。每一块散热装甲都非常厚实,拿在手里沉甸甸的。

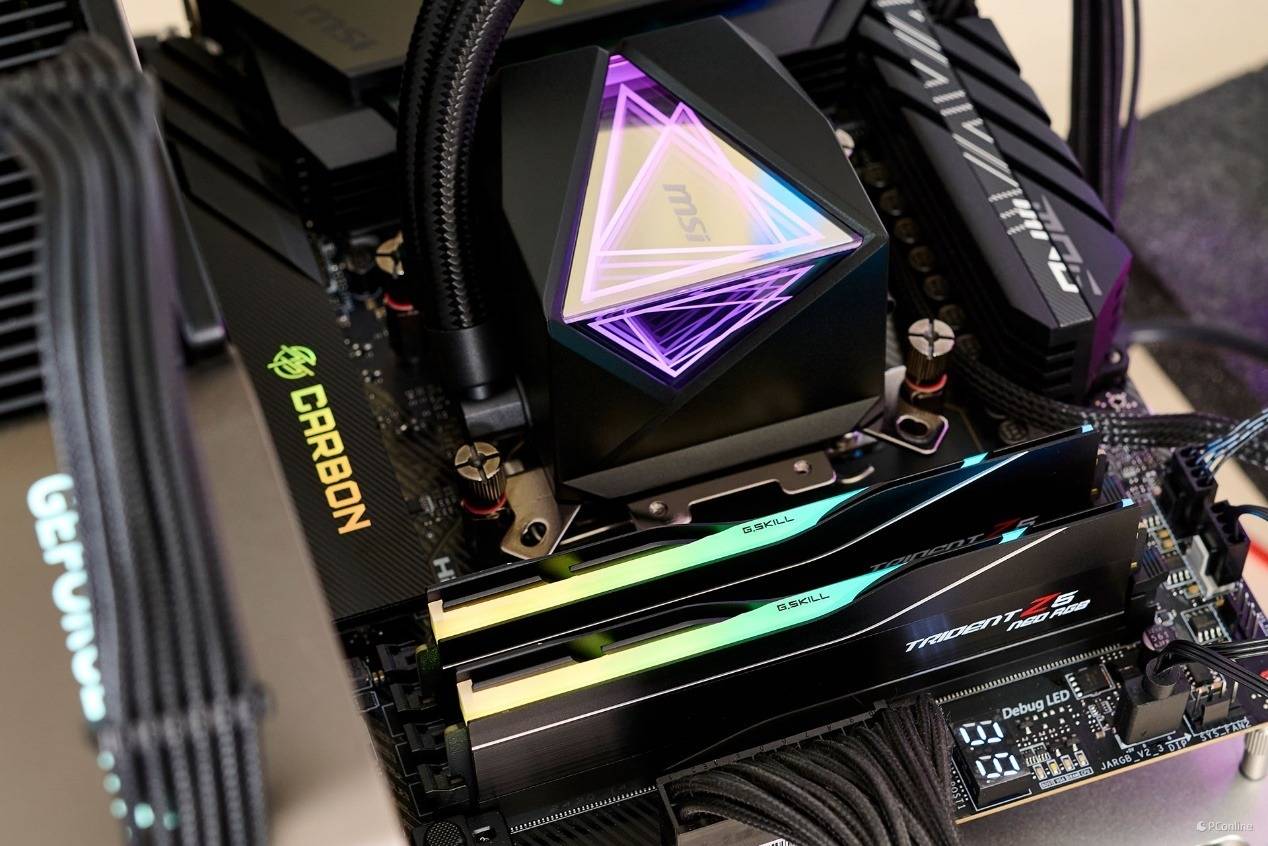

既然讲到散热,处理器的散热工作也是关键,我们用的则是微星最新推出的MAG CORELIQUID I系列水冷,用它压制TDP仅有120W的锐龙9800X3D应该是绰绰有余了。

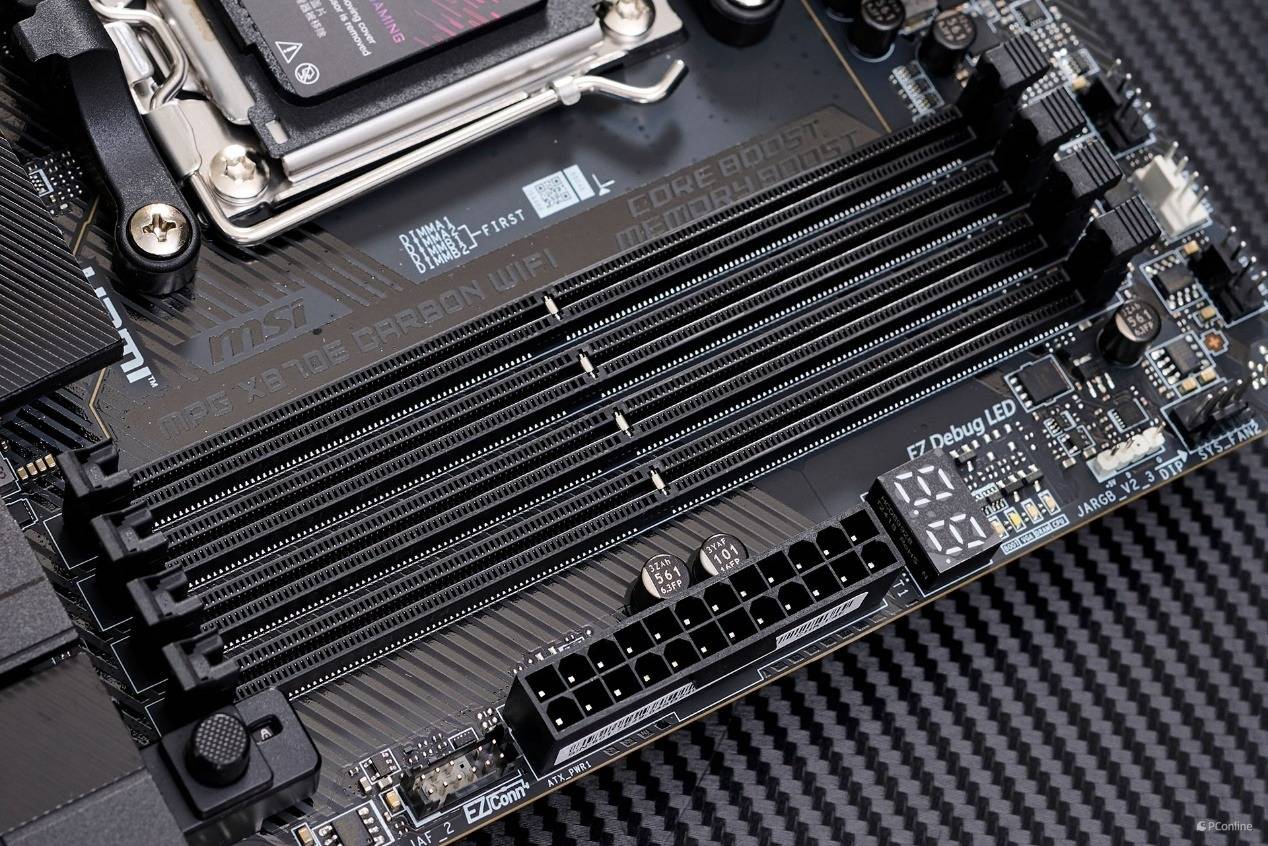

视线回到主板上,微星MSI MPG X870E CARBON WIFI暗黑主板搭载了四条双通道DDR5内存插槽,最大支持容量为256GB,支持EXPO和XMP标准,最大OC标称频率为8400MHz。并且主板BIOS内还有众多微星Memory Boost技术,可将内存的性能实现跨越式提升。

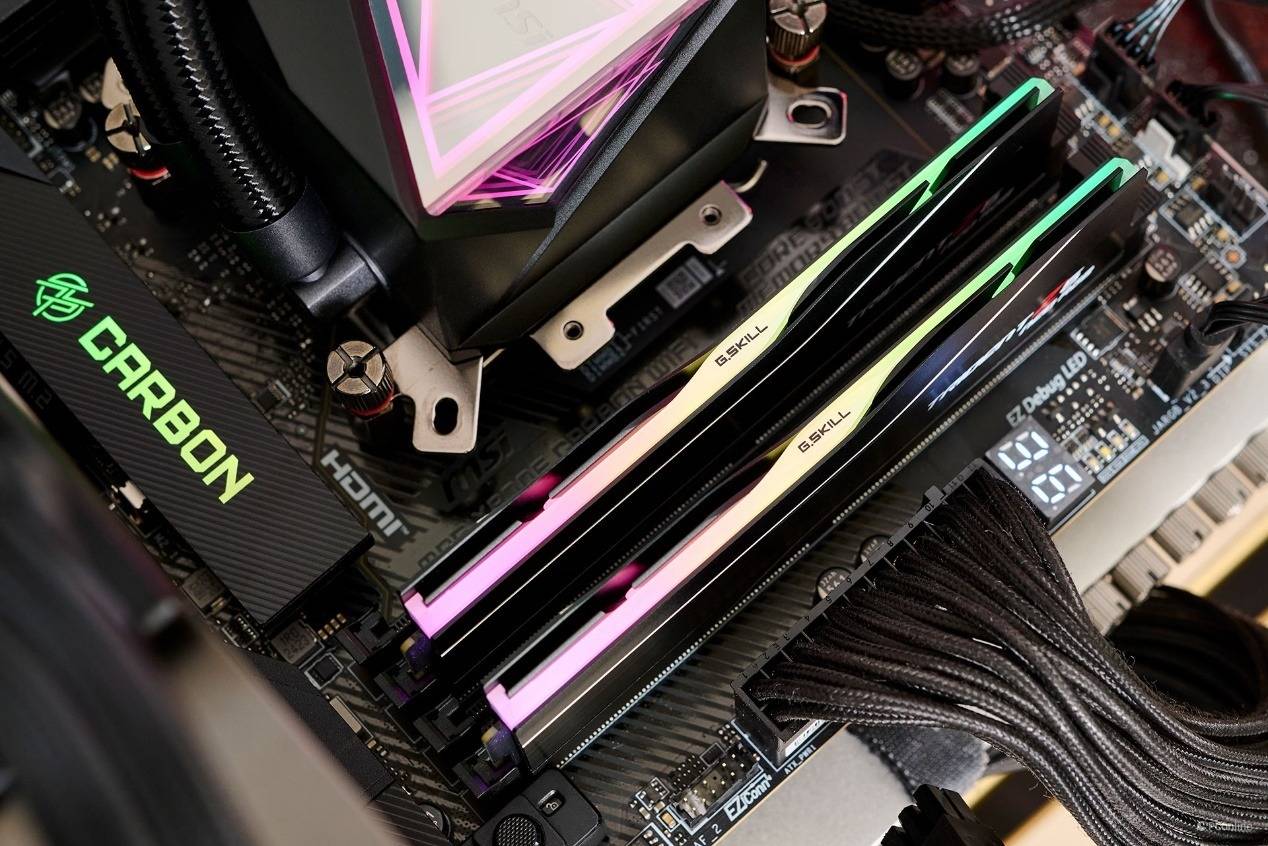

测试时我们则是选用了芝奇G.SKILL幻锋戟DDR5-6000 16GB×2套条,并且将时序压至C30,超低的时序加上微星DDR5黑科技,助力锐龙9800X3D强势输出。

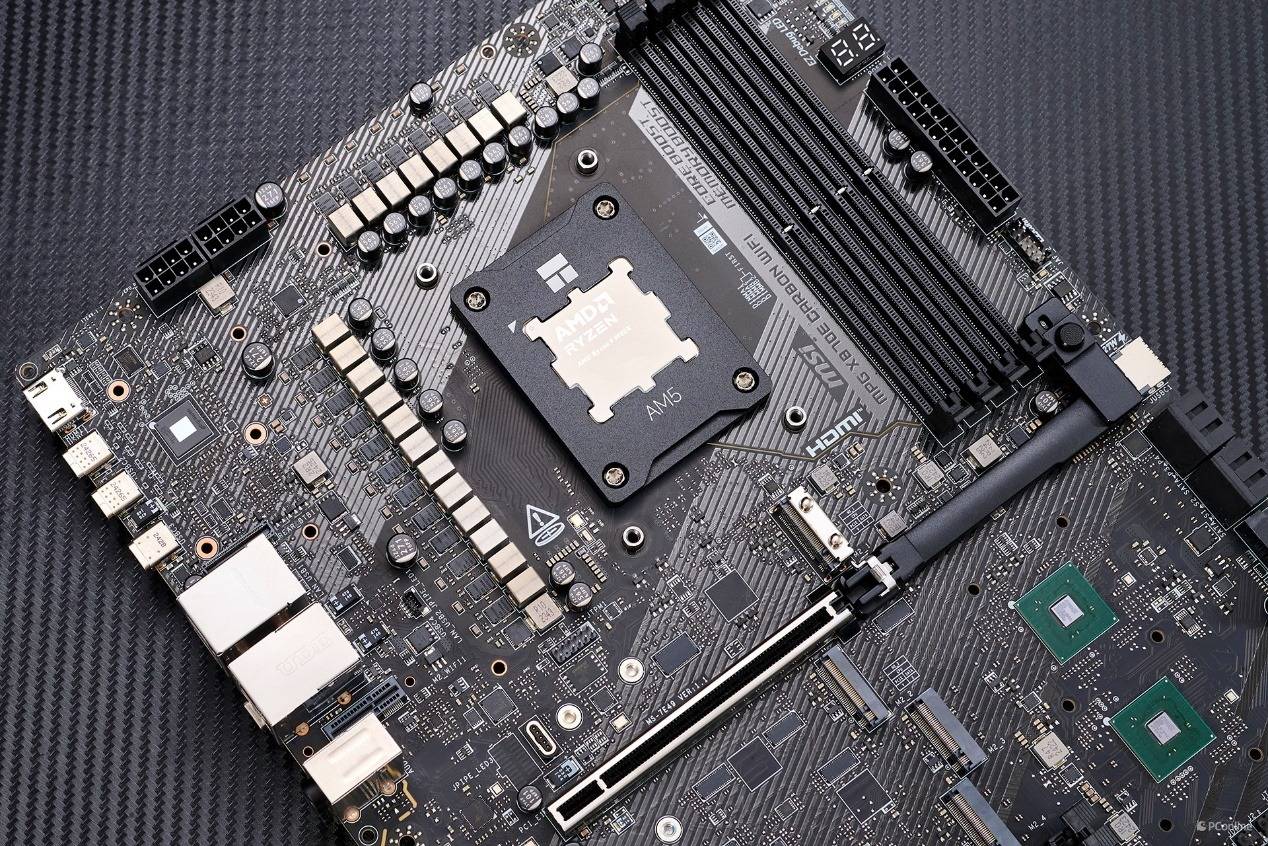

扩展性方面,微星MSI MPG X870E CARBON WIFI暗黑主板提供了三条PCIe插槽,其中PCI_E1为处理器提供的PCIe 5.0×16插槽,而PCI_E2其实是物理上的PCIe 5.0×4插槽,最后的PCI_E3则是PCH提供的PCIe 4.0×1插槽。

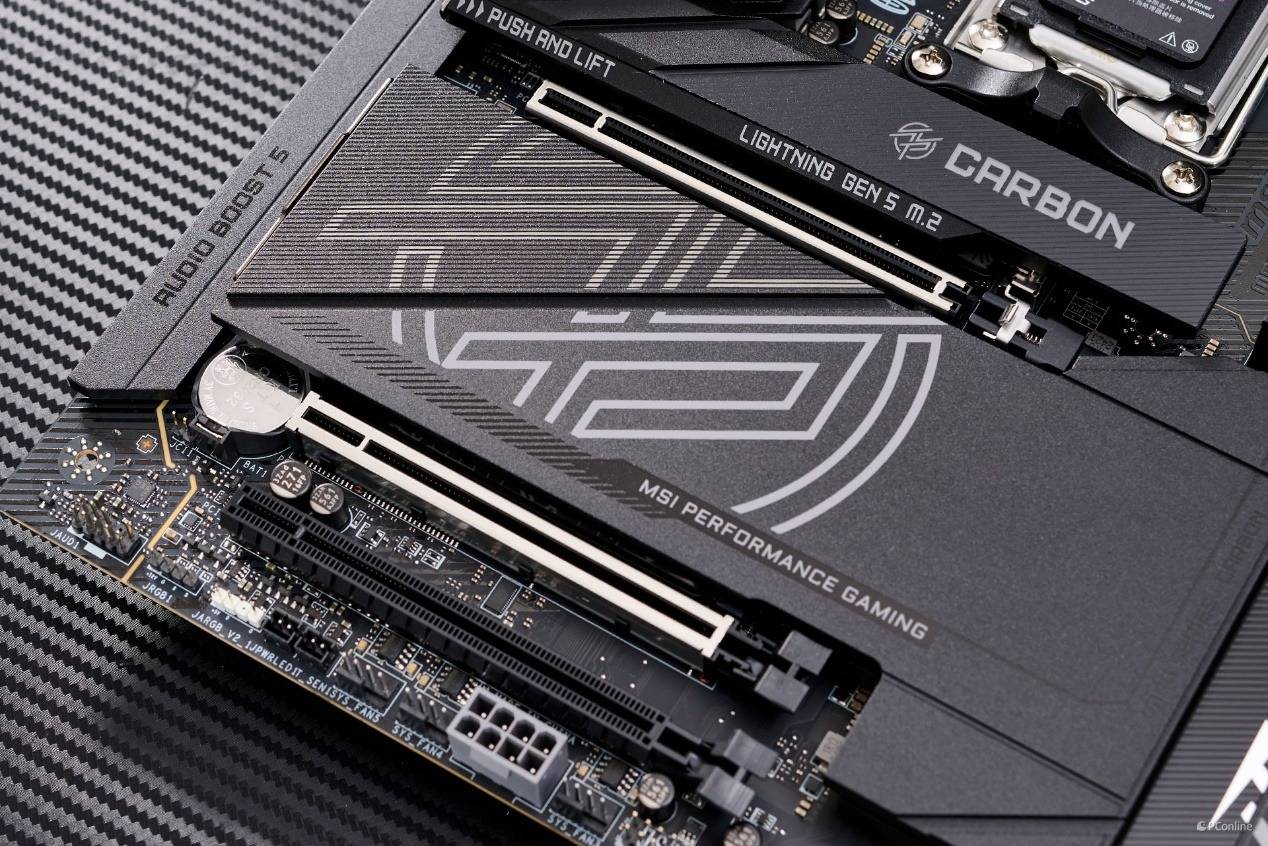

并且显卡插槽还经过了加长加厚处理,第一跟第二插槽还使用了新一代的钢铁装甲,加固性能对比上一代提升了21%,能够进一步降低显卡对主板的压力,防止主板形变。

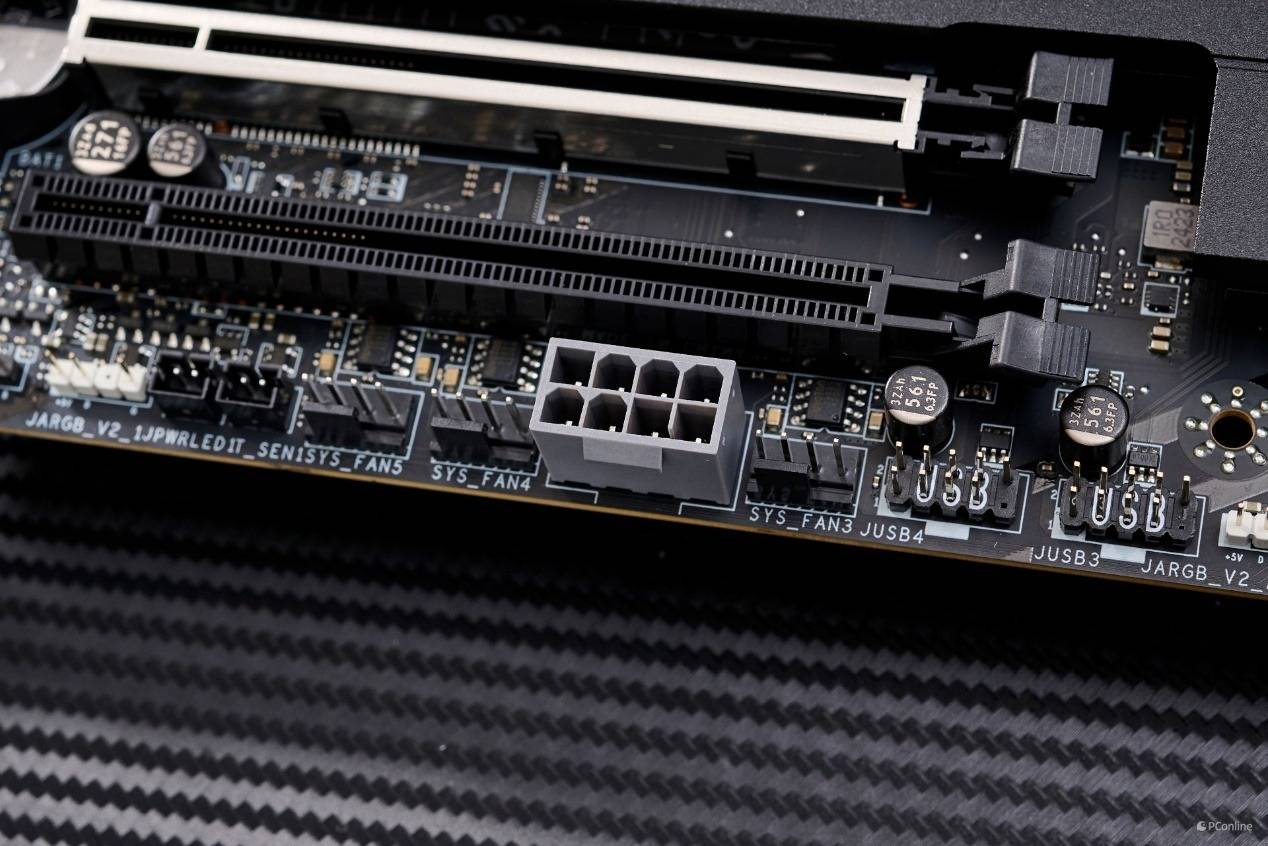

值得一提的,微星MSI MPG X870E CARBON WIFI暗黑主板的底部其实还有一个PCIe 8Pin辅助供电接口,据悉是为了满足未来显卡的需求所设计。

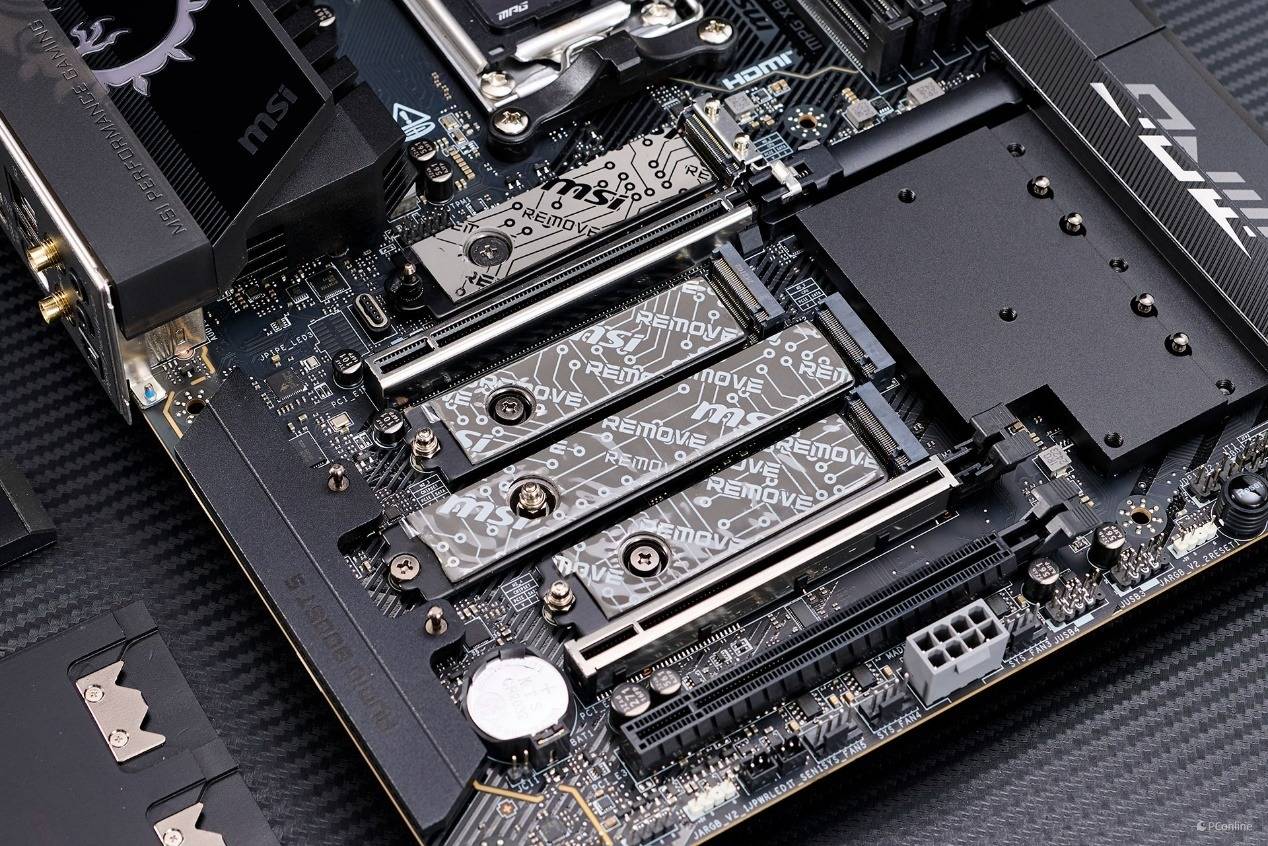

M.2接口就更丰富了,微星MSI MPG X870E CARBON WIFI暗黑主板一共提供了4个M.2接口,其中M.2_1与M.2_2均是由CPU提供的Gen5×4 128Gbps 插槽,而M.2_3与M.2_4则是由PCH提供的 Gen4×4 64Gbps 插槽。

四个M.2固态硬盘插槽如果你觉得还不够的话,微星MSI MPG X870E CARBON WIFI暗黑主板还提供了4个SATA 6Gbps接口。这个配置应该能满足99%的玩家存储需求了。

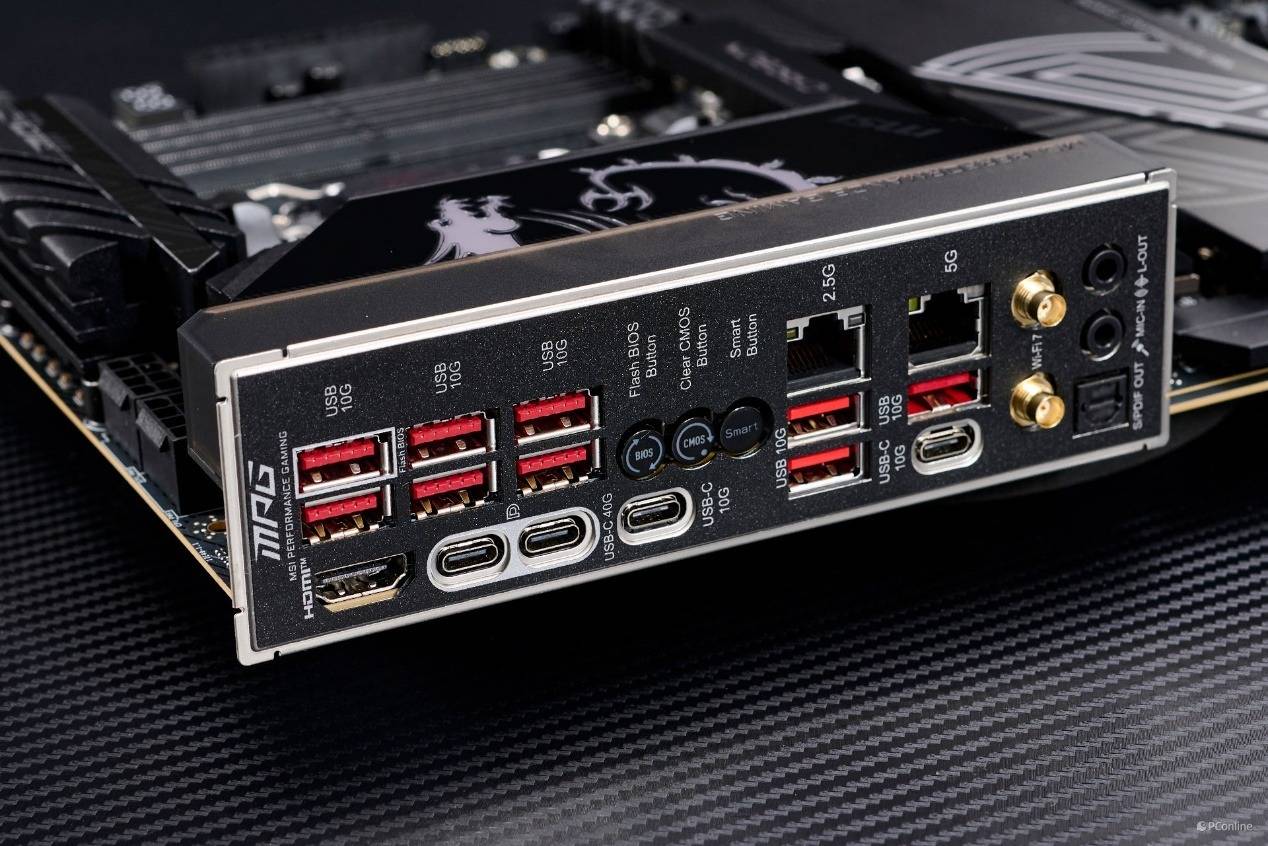

最后当然是IO接口部分了,微星给这款主板塞得满满当当的。提供的9个USB-A接口全部都是10Gbps速率,这一点值得夸赞!4个Type-C接口也进行了升级,最顶级的要属其中2个40Gbps的USB4接口了,不仅传输速率拉满,还能用于视频显示输出。剩下的两个Type-C也给到了10Gbps的USB 3.2 Gen 2。剩下还有1个HDMI 2.1视频输出口,2个RJ45网口(5Gbps+2.5Gbps)、WiFi 7天线接口以及音频接口。

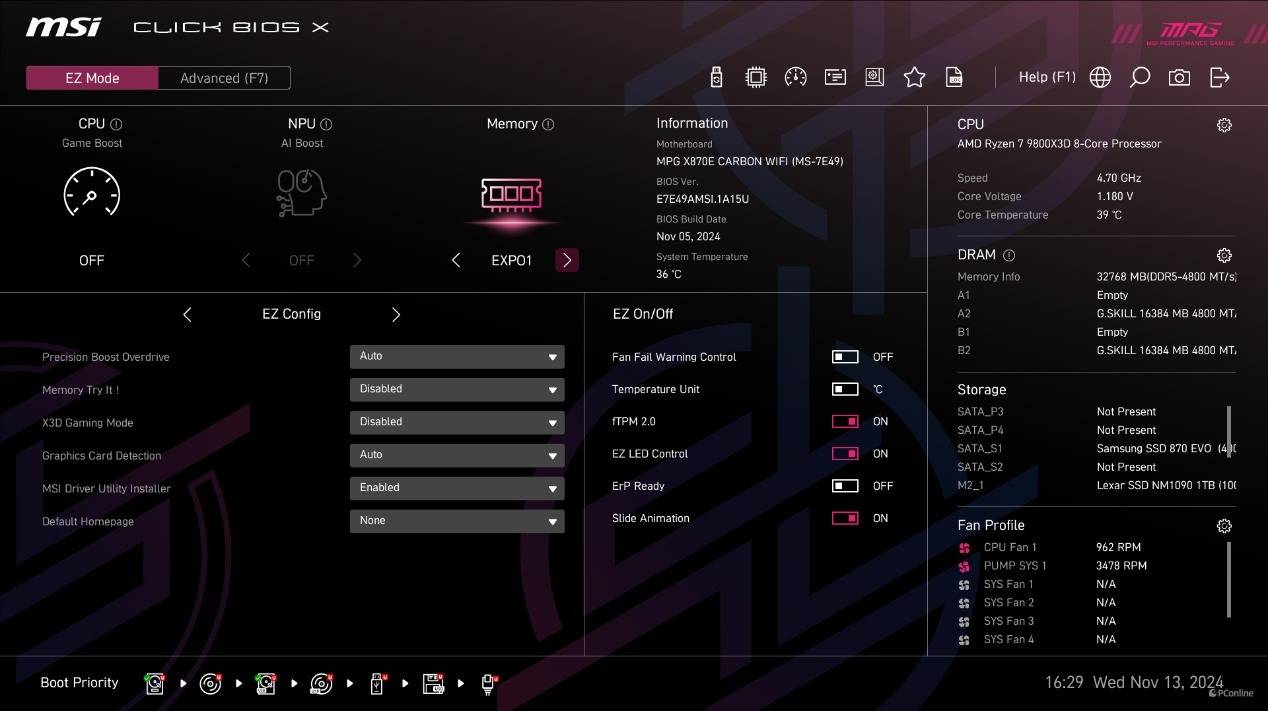

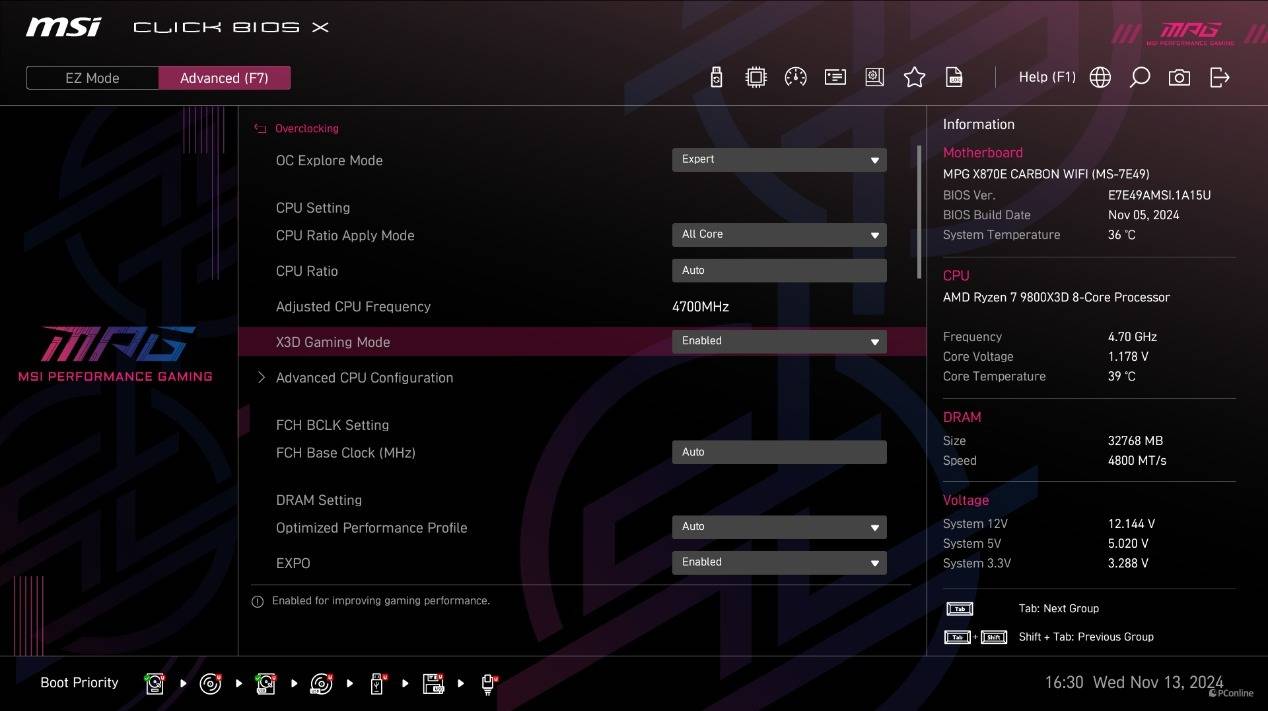

软件层面,这代微星MSI MPG X870E CARBON WIFI暗黑主板也有重大升级,最直观的就是BIOS页面全面更新,相比原本的风格,如今的设计更加有科技感,紫色与粉色混搭的设计更显年轻化,同时也增添了不少电竞气息。

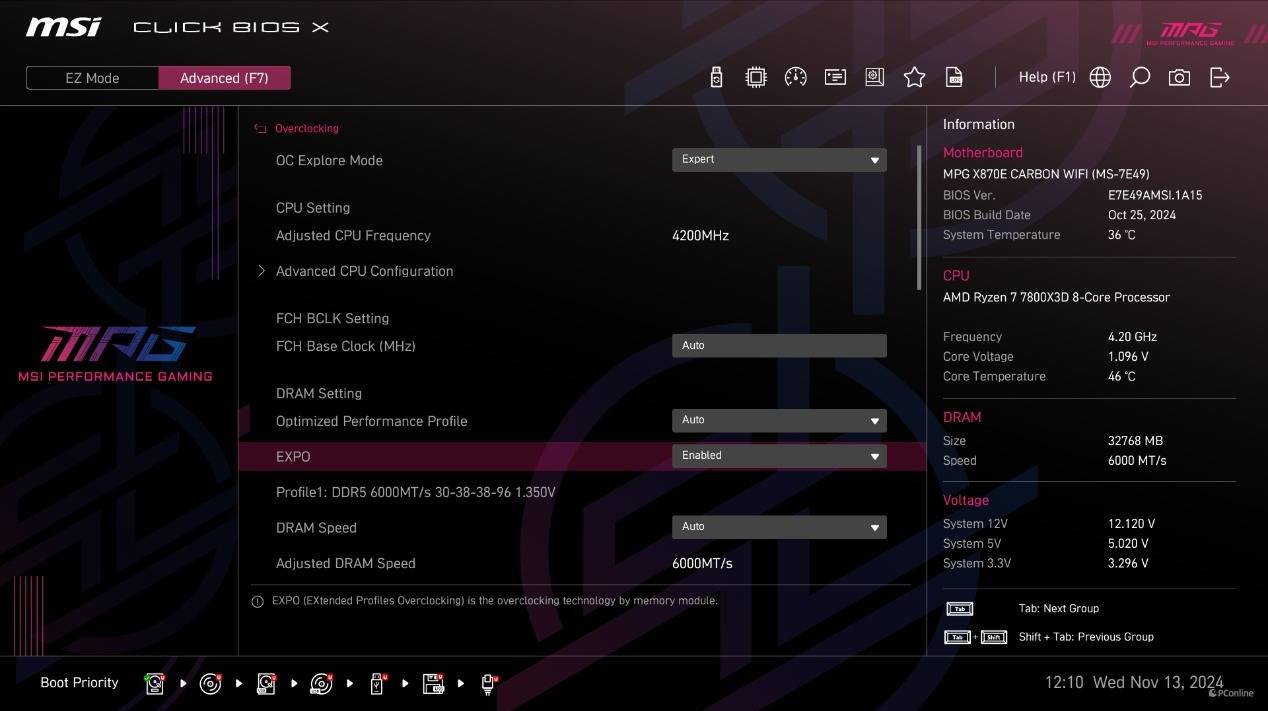

功能上,我们在下面的测试中会开启EXPO功能,内存能够自动超频至DDR5-6000 C30-38-38-96,这个频率也是AMD处理器的甜点频率。

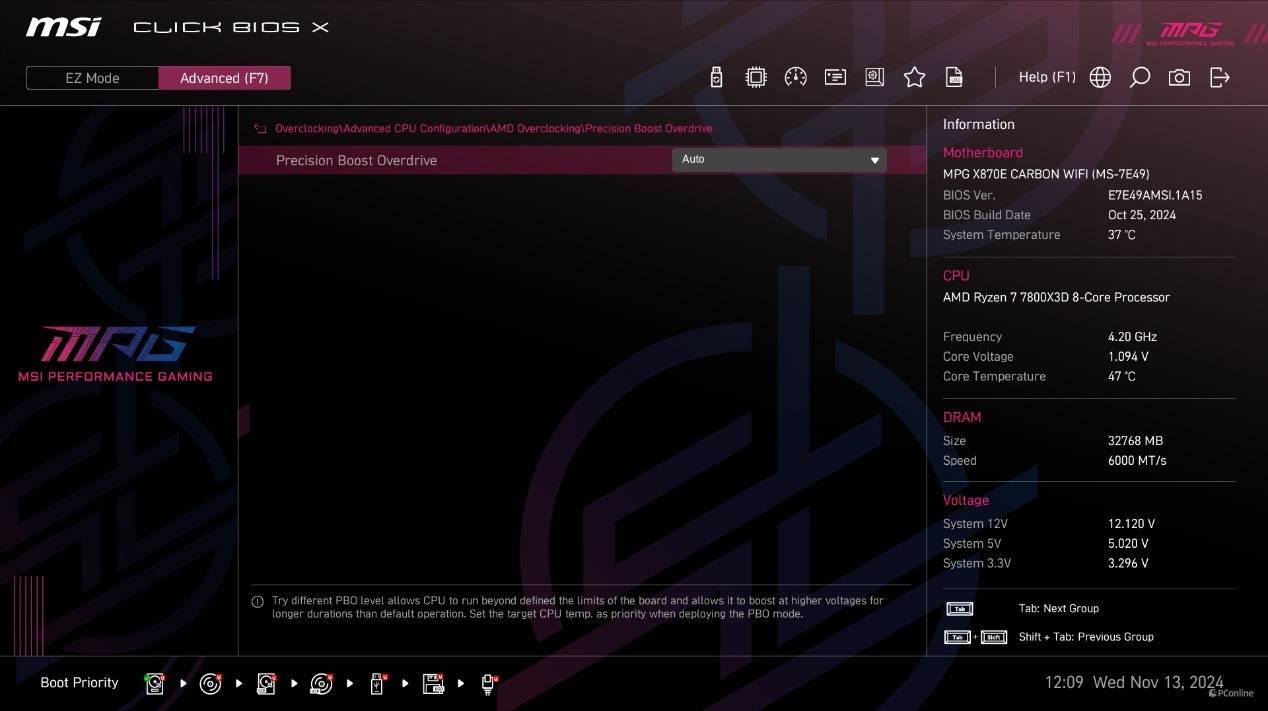

PBO方面的选项同样比较丰富,不止有PBO Auto,还有PBO 增强模式与限制温度的模式,前者PBO 增强模式可以在 AMD 原有 Precision Boost Overdrive(PBO)基础上进一步优化处理器,从而实现了更好的性能,后者则是给处理器设置85°C、75°C和65°C三种温度限制,防止处理器不断PBO超频导致过热降频,考虑到大部分玩家非极客操作,因此测试中我们还是按照最基础的PBO Auto进行。

最后,近期微星MSI MPG X870E CARBON WIFI暗黑主板还更新了一个“X3D Gaming Mode”功能,它能够通过调整内核使用率来寻求多核心数的AMD处理器的最佳用户体验,也就是禁用了两个CCD里的其中一个,并关闭了超线程(SMT)功能,从而优化了单线程性能。据说对游戏有特殊加成,后续我们也会进行测试。

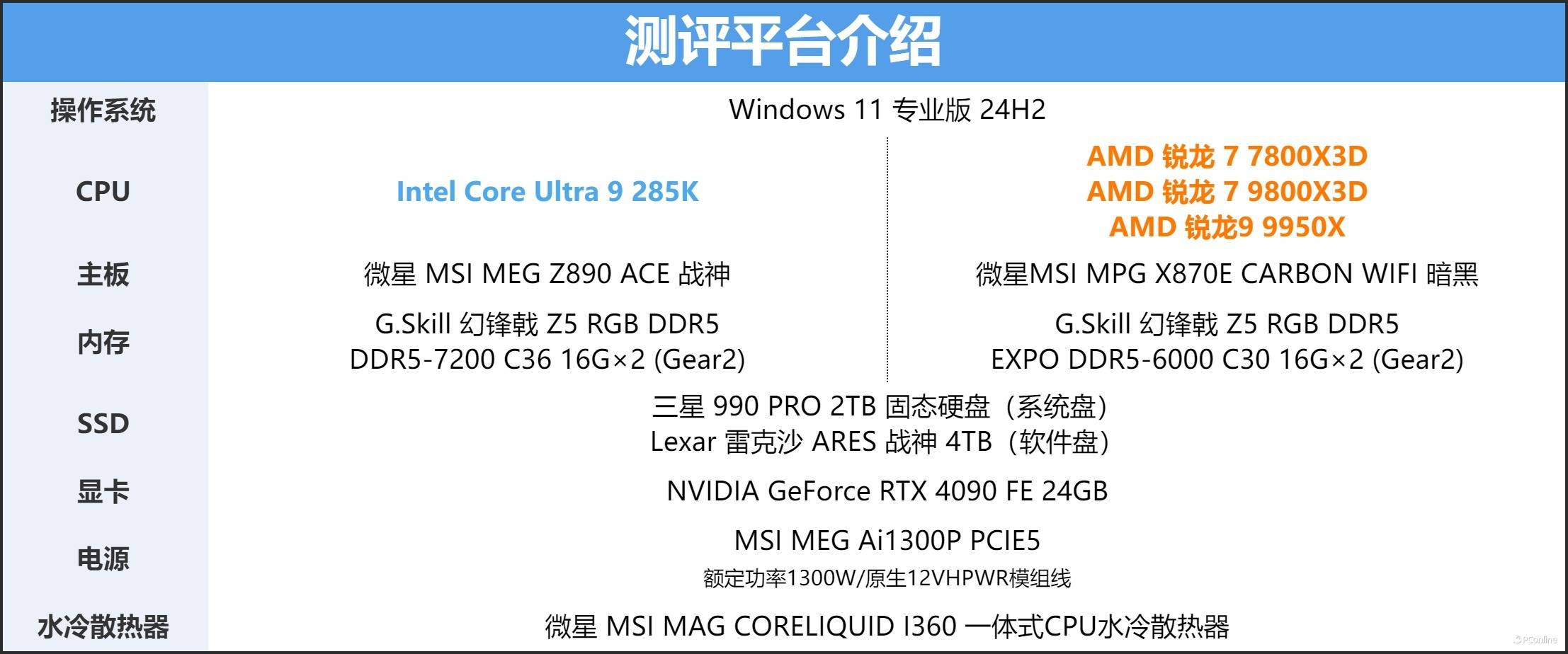

测试平台就介绍完毕了,完整的测试平台表格如下:

游戏性能测试

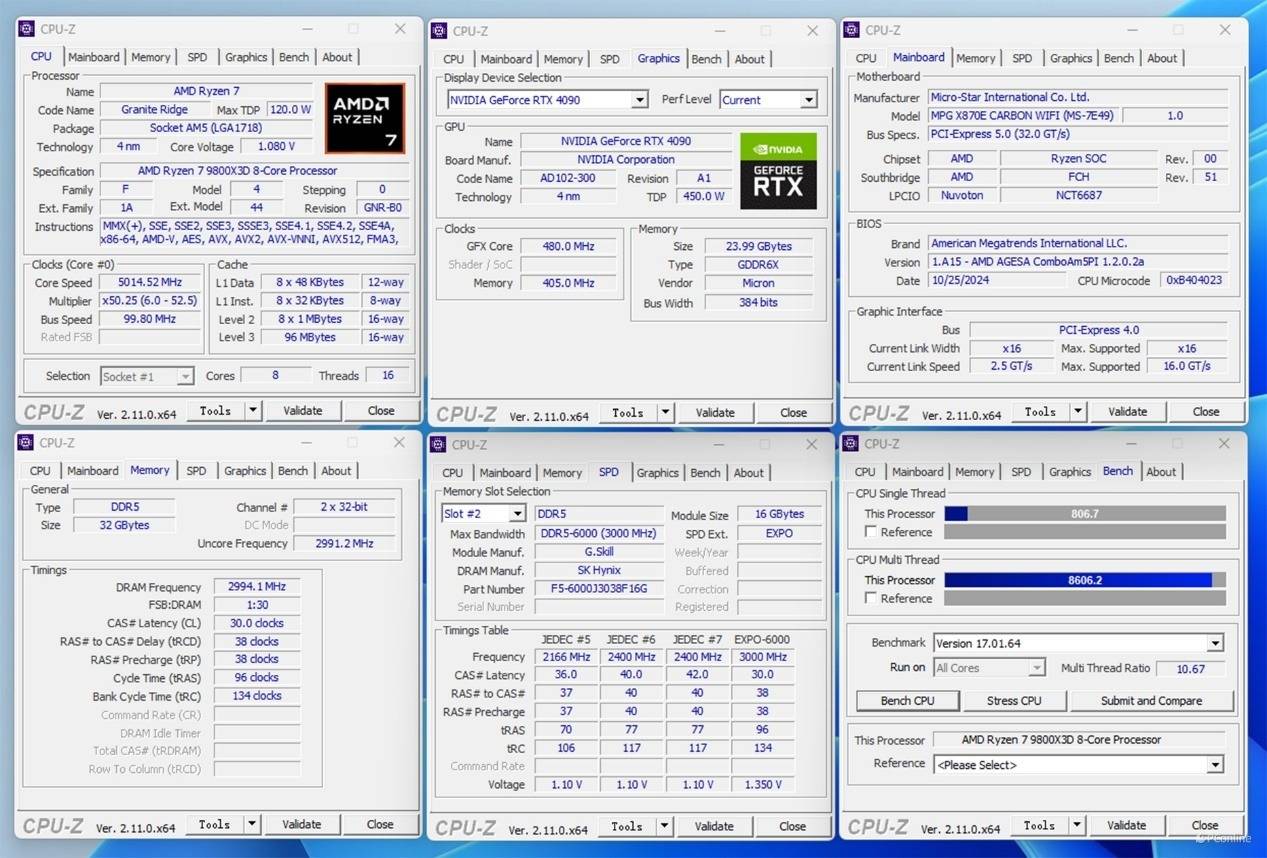

开始测试前还是要了解一下这颗处理器,首先从CPU-Z显示的基本信息可以看出,锐龙 9800X3D默认的峰值主频是5250MHz,同时它的V-Cache虽然实际上是“外挂”的额外缓存,但在软件中会被识别为三级缓存的一部分。除此之外,内存支持方面,为DDR5-6000 C30 Gear2,刚好是AMD的甜点频率。

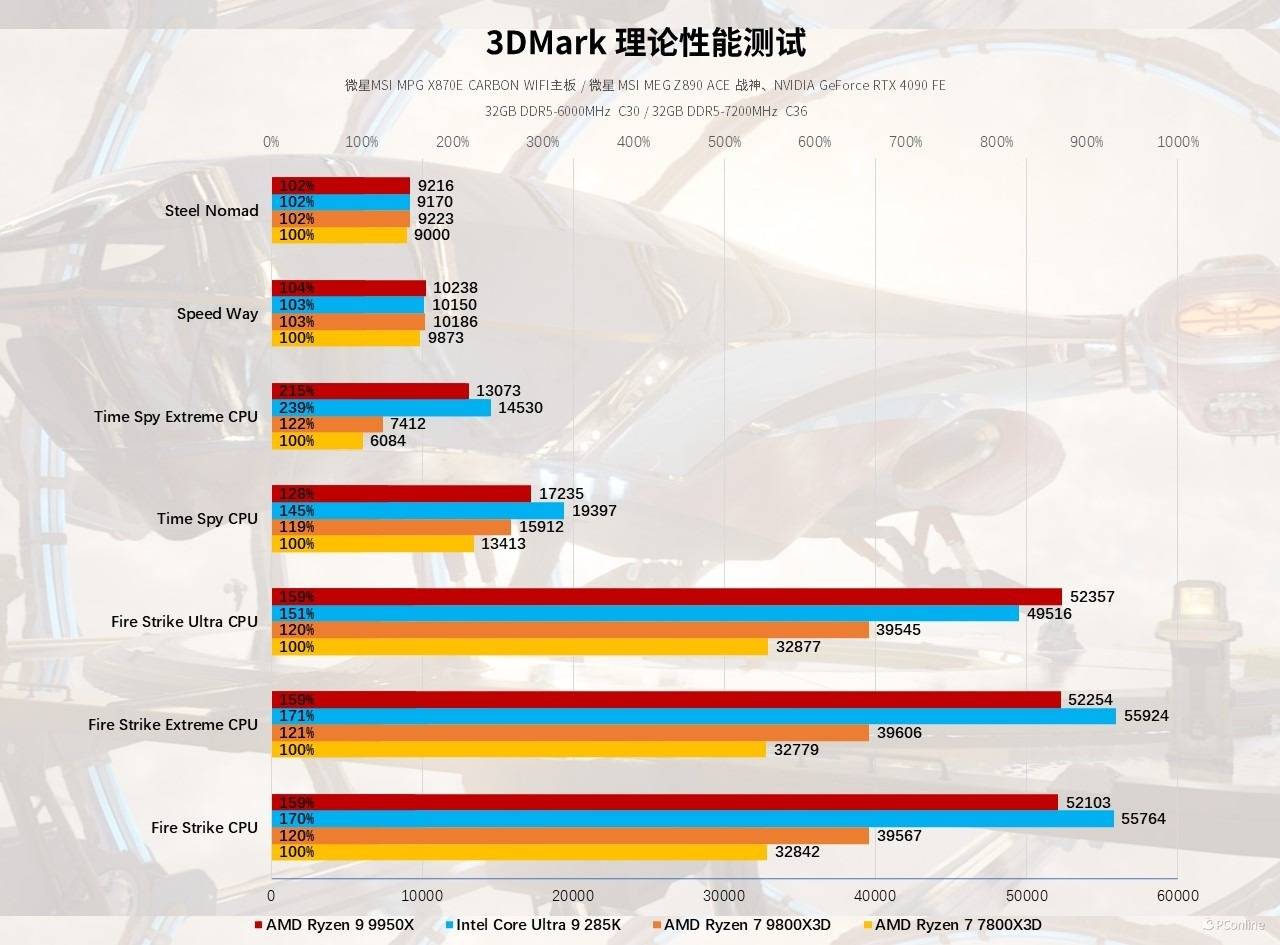

接着是3DMark的一些基础测试,方便大家在游戏测试前了解到平台的性能释放。实测锐龙9800X3D在Fire Strike系列测试里,无论是1080P、2K,还是压力更大的4K分辨率都能领先锐龙7800X3D达20%以上,Time Spy系列测试也差不多,性能涨幅也是20%以上,表现相当出众。而两家的旗舰处理器的得分更高,不知道后续的游戏测试里能否继续保持领先。

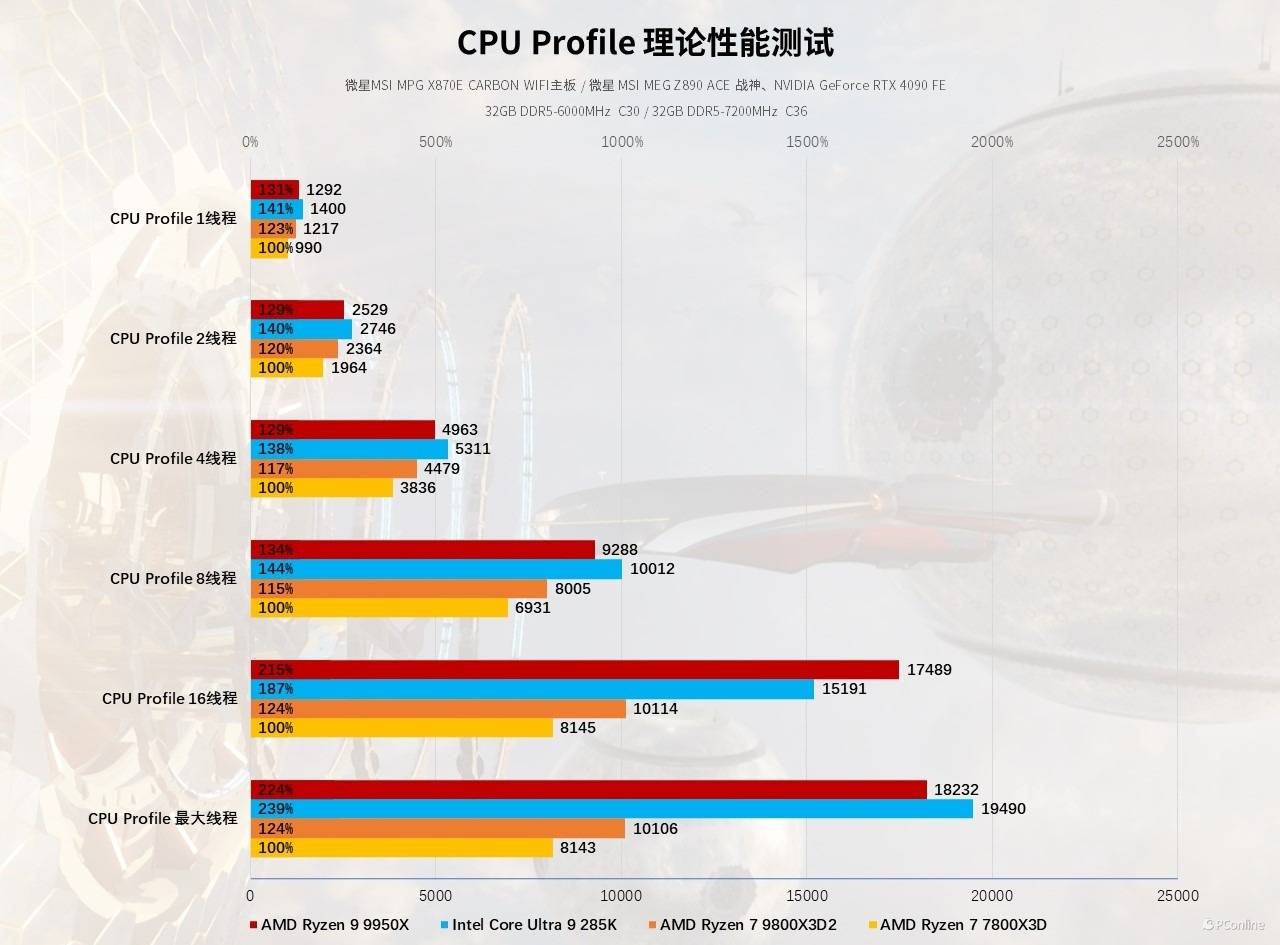

再来是3DMark CPU Profile测试,这项测试可以更精准的测试CPU在单核与多核方面的性能表现,实测锐龙9800X3D的单线程分数为1217,最大线程分数为10106,对比前代的话,提升幅度高达20%以上,这也让我对它的游戏性能充满期待。而酷睿Ultra 9 285K以及锐龙9950X则是凭借着更多的核心数与线程数遥遥领先,显然多任务处理才是它们的主战场。

常规游戏测试

实际游戏表现,我们选择了多款游戏进行实测,均为1080P分辨率,这样才能最大限度的将压力给到CPU,能够更直观的反映出不同处理器之间的性能差距。

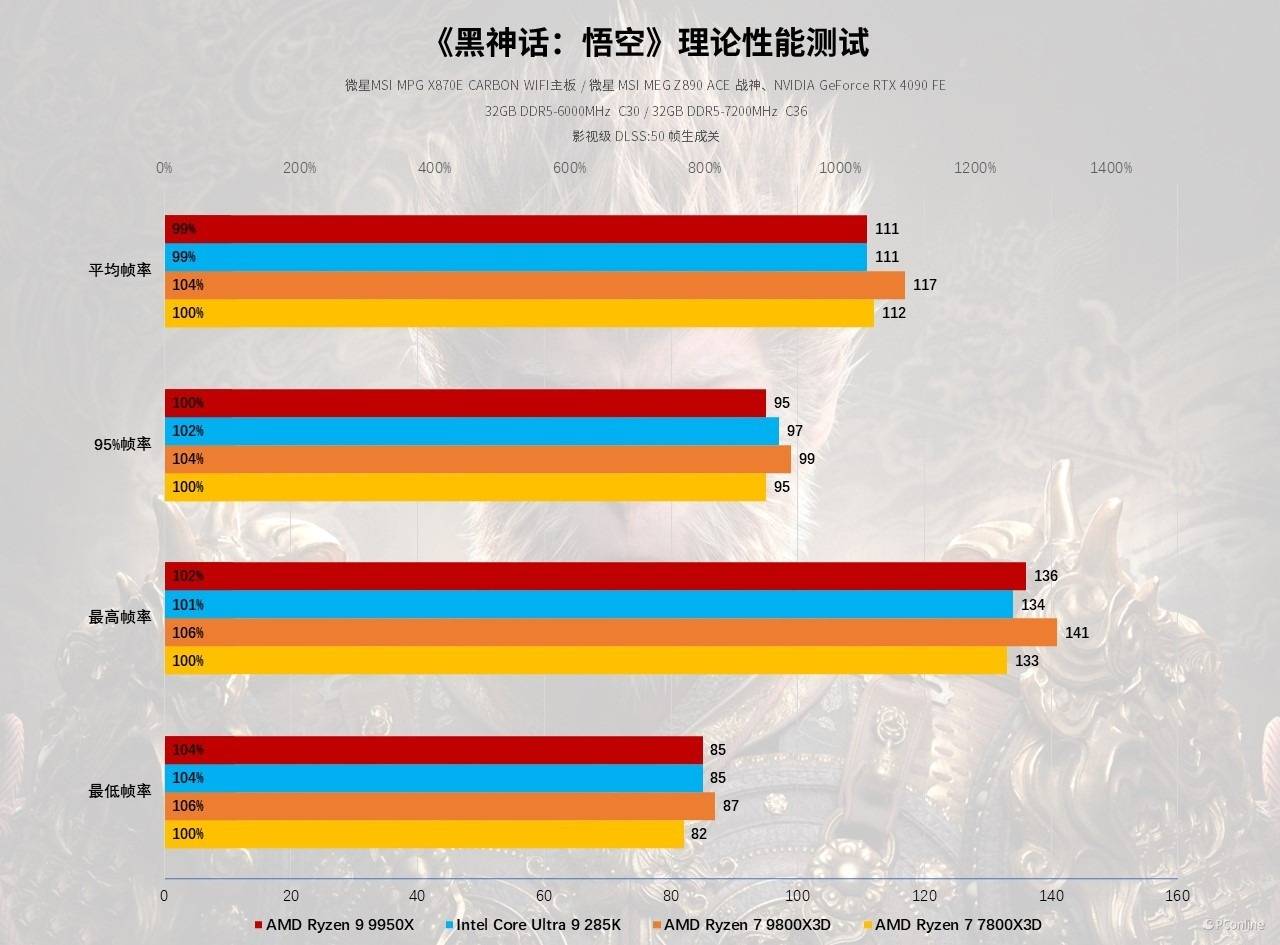

第一个测试项目是时下国产3A大作《黑神话:悟空》,在1080P影视级画质,DLSS 50%的设定下,锐龙9800X3D的表现是最高的,117 FPS的平均帧超过了锐龙9950X以及酷睿Ultra 9 285K。不过考虑到这款游戏更多吃显卡,锐龙9800X3D能有这个表现已经相当出色了。

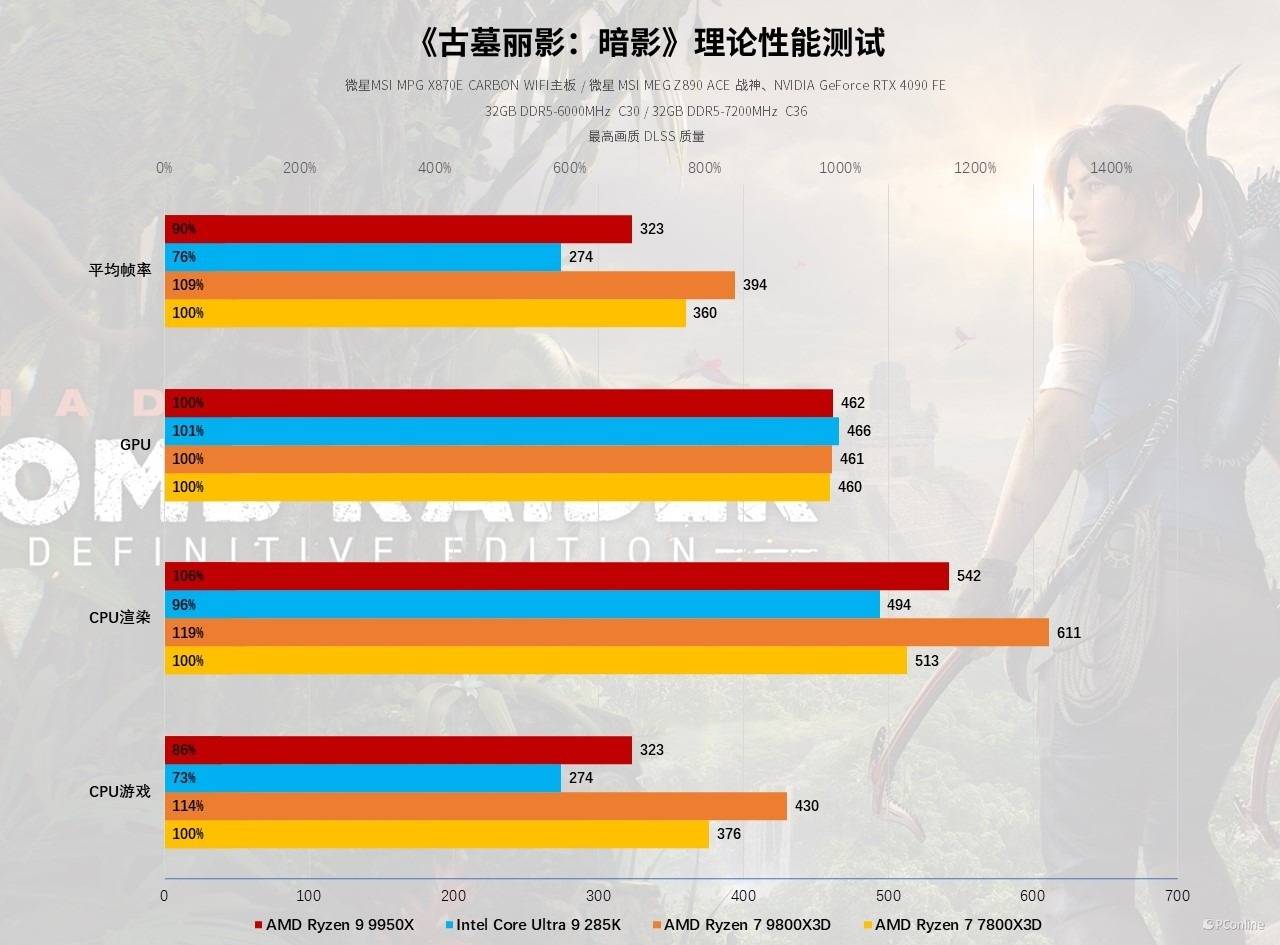

《古墓丽影:暗影》就更离谱了,同样的1080P最高画质,锐龙9800X3D的平均帧直接比酷睿Ultra 9 285K高出100多帧,394 FPS的表现同样也强于自家的老大哥锐龙9950X,对比前代锐龙7800X3D的话,也有9%左右的性能提升。如果看CPU渲染或CPU游戏的话,锐龙9800X3D的提升幅度就更明显一些了,对比同是X3D的处理器,能够提升14-19%。

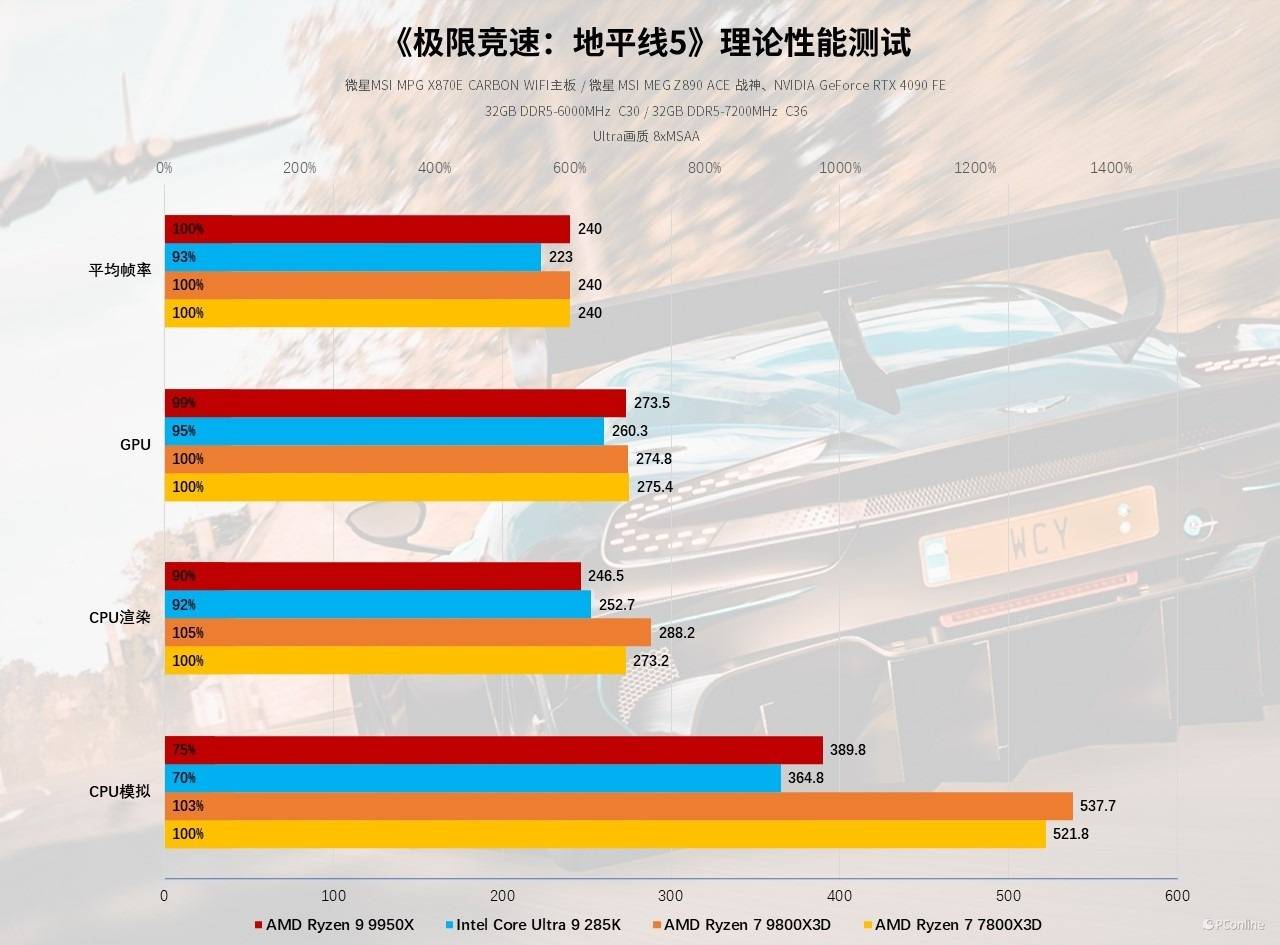

《极限竞速:地平线5》在平均帧方面就有些众生平等了,不过AMD阵营的表现还是优于酷睿Ultra 9 285K。真要看X3D处理器的实力还得看CPU渲染以及CPU模拟部分,锐龙9800X3D分别以288.2 FPS和537.7 FPS领跑全场,相比锐龙7800X3D提升5%左右,如果跟酷睿Ultra 9 285K比,领先幅度可以扩大至13-33%左右。

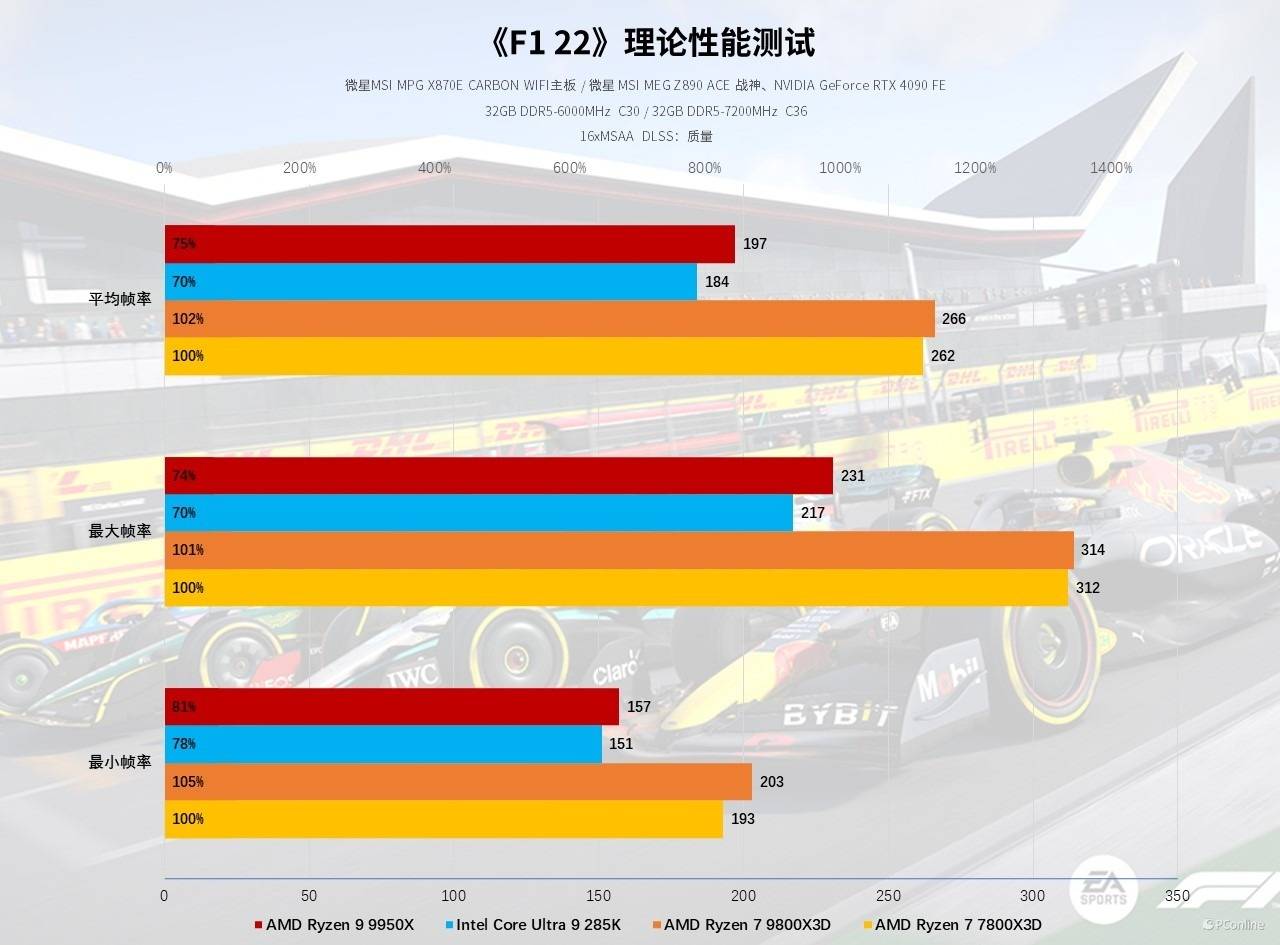

《F1 22》就不像《极限竞速:地平线5》一样了,X3D系列处理器在这里就是真正的遥遥领先,锐龙9800X3D直接以266 FPS平均帧杀死比赛,1%Low帧也来到了203 FPS,二者对比起锐龙9950X也好,还是酷睿Ultra 9 285K,都是30%左右的性能提升,非常强势。

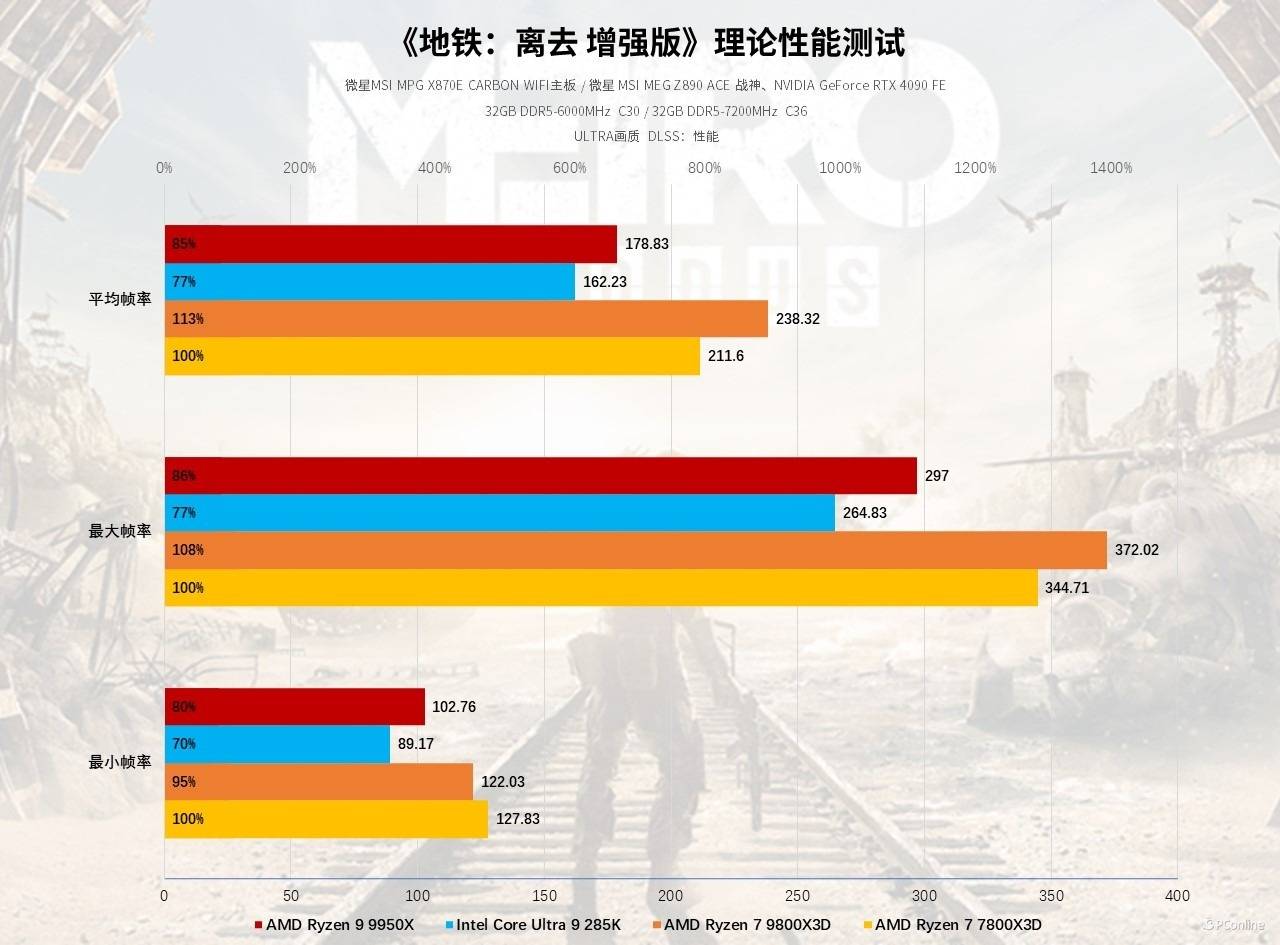

接下来,我们测试了两个负载相当高的游戏,分别是《地铁·离去》和《赛博朋克2077》。只能说有“3D缓存真的可以为所欲为”,首先看《地铁离去:增强版》里的表现,锐龙9800X3D平均帧238 FPS,对比前代锐龙7800X3D提升了约13%,对比两款旗舰级的处理器,优势就更明显了,其中领先锐龙9950X约28%,领先酷睿Ultra 9 285K达36%。

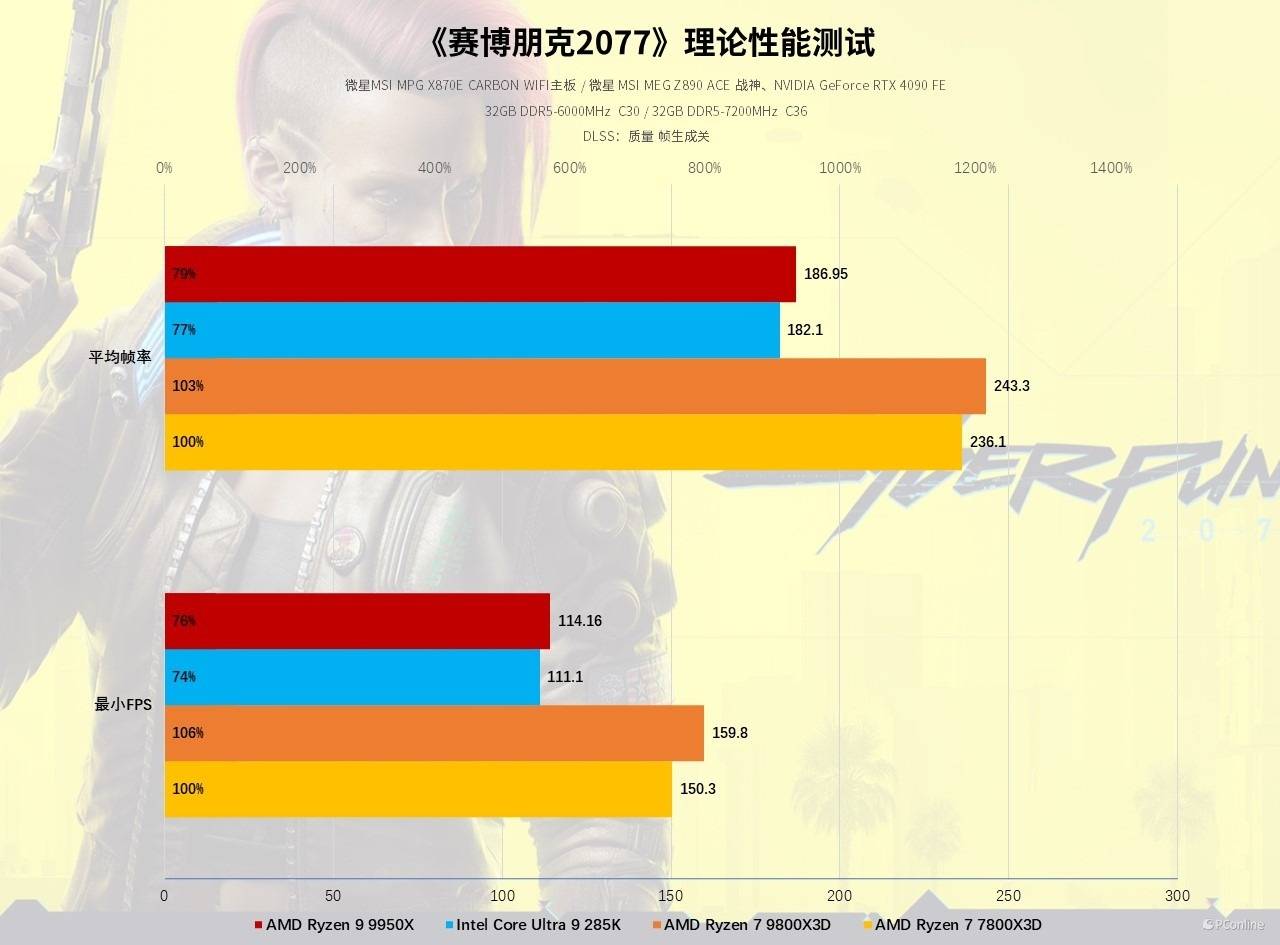

换到《赛博朋克2077》中,无论是平均帧还是1%Low帧,锐龙9800X3D还是一如既往的遥遥领先。平均帧的表现要比锐龙9950X与酷睿Ultra 9 285K高约25%左右,1%Low的表现则有30%的增长,特别是159.8 FPS的1%Low表现,都快接近两款旗舰处理器的平均帧了。

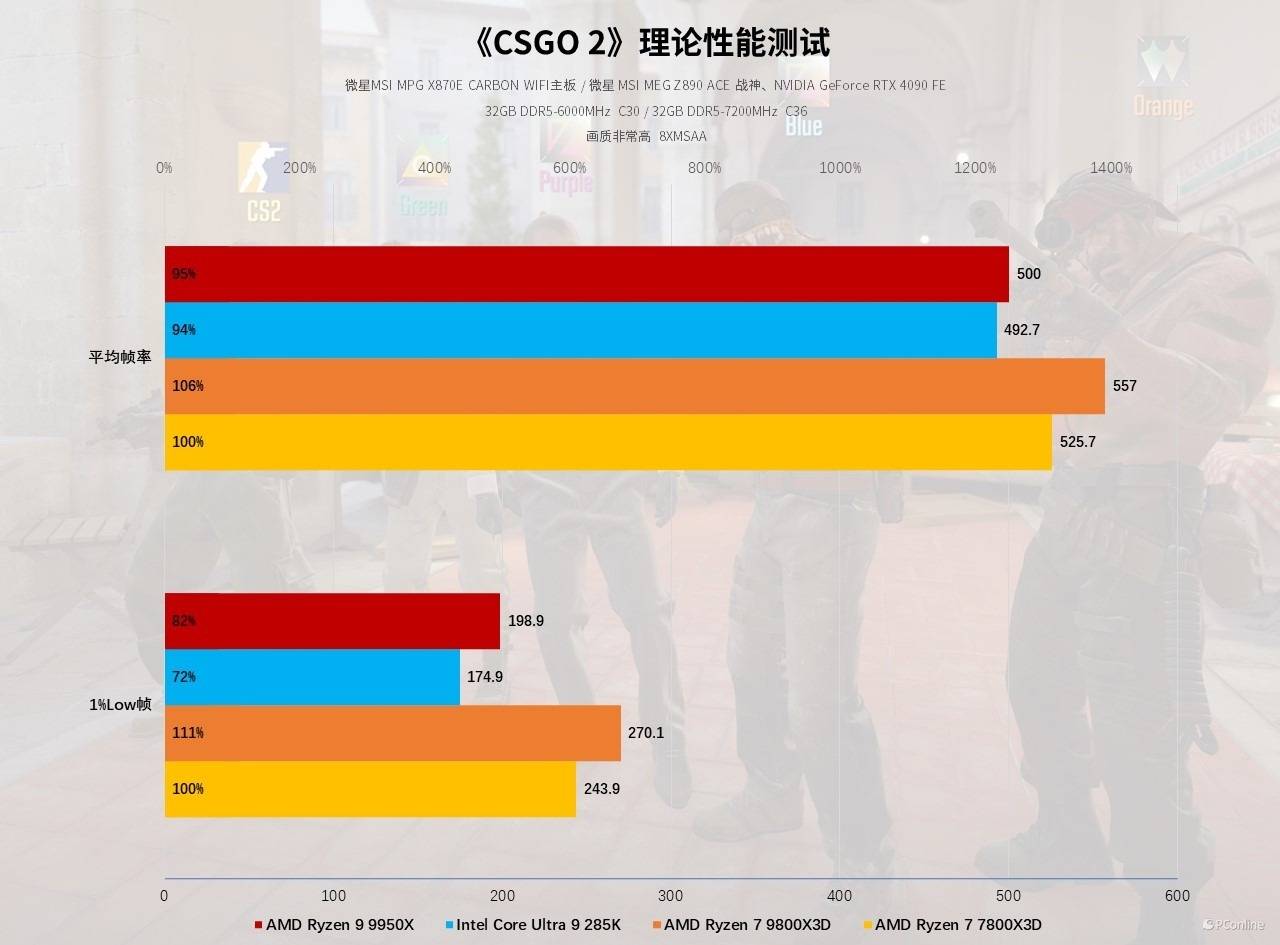

最后是网游《CSGO 2》的表现,这里X3D处理器依旧延续了刚刚的优势,平均帧小幅领先,对比旗舰处理器大概有10%的提升,对比前代锐龙7800X3D的话则是6%。真正强势的是1%Low的表现,270.1 FPS的成绩要比酷睿Ultra 9 285K高了快40%,这比显卡性能提升还离谱。

不得不说X3D系列处理器的超大缓存在游戏过程中确实是一把“神兵利器”,说它是当下的游戏处理器之王都不为过。而AMD一直推出X3D系列处理器也能看出其对游戏玩家的关注与重视,未来我们也期待X3D技术能够普及化,让更多玩家体验出色的游戏表现。

X3D Gaming Mode测试

另外上面测试平台介绍部分,我们还提到了微星MSI MPG X870E CARBON WIFI暗黑主板还更新了一个X3D Gaming Mode功能,据说对X3D处理器有特殊优化,这里我们也找了几款游戏进行实测。

《极限竞速:地平线5》的表现如下,平均帧小幅上涨,提升比较明显的要属CPU模拟一项,相比PBO Auto模式,大约提升了5%左右。

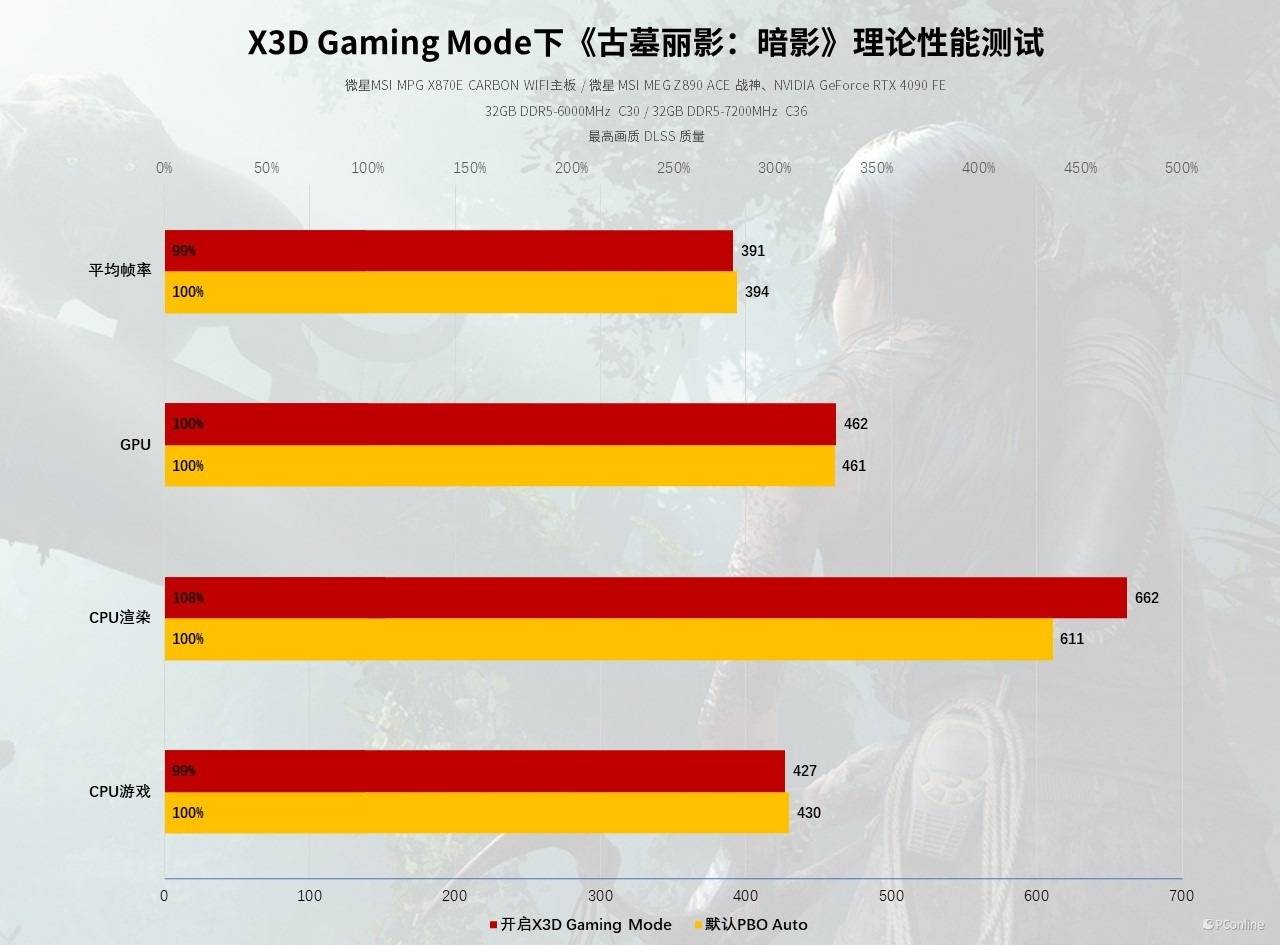

《古墓丽影:暗影》中的表现也差不多,主要提升体现在CPU渲染部分,原本PBO Auto的情况下,CPU渲染为611 FPS,开启X3D Gaming Mode后,提升至662 FPS,涨幅约8%。

《地铁离去:增强版》的提升也比较明显,平均帧率由原来的238.22 FPS提升至254,84 FPS,涨幅同样在7-8%左右。

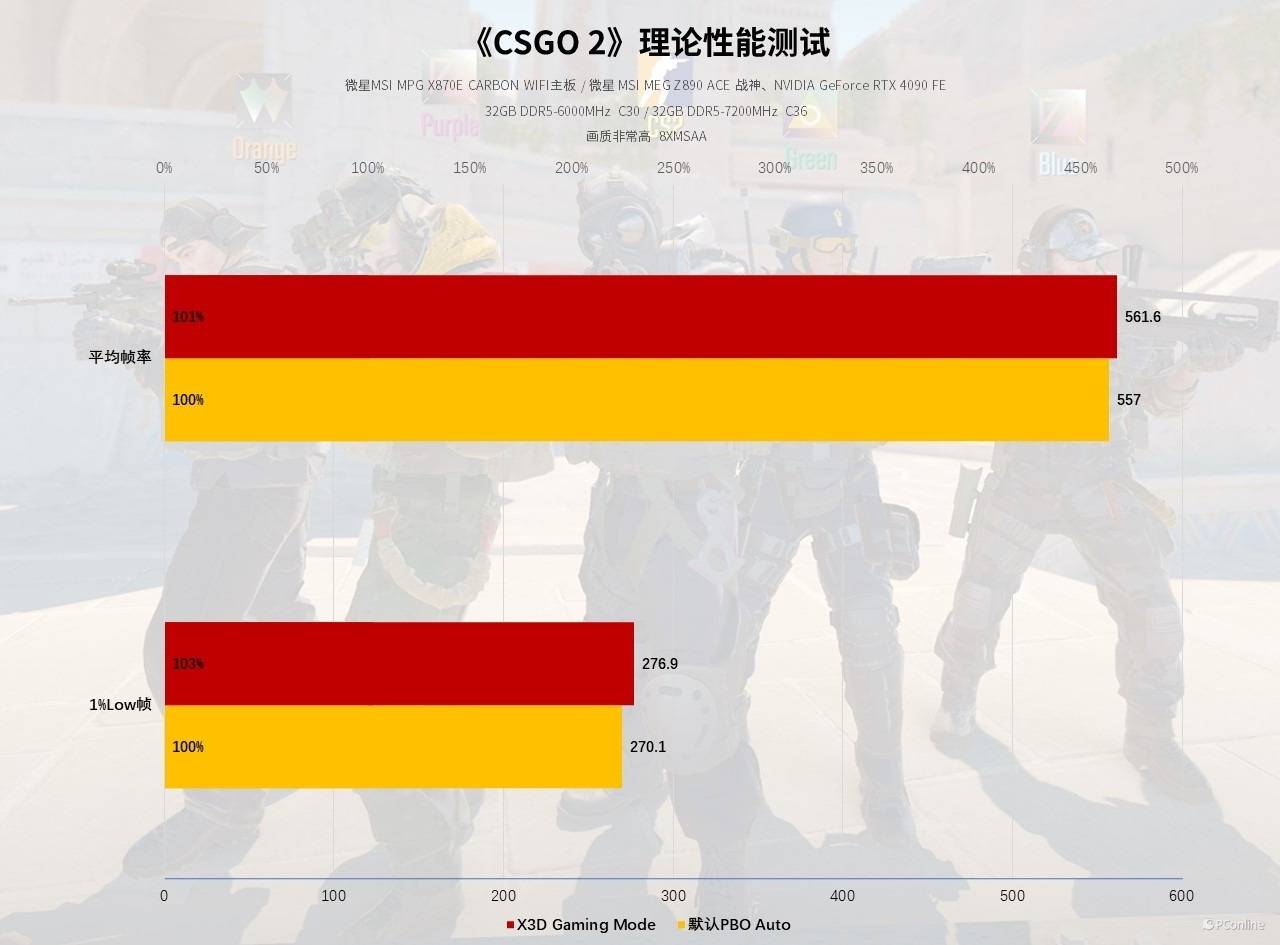

网游部分我们测的是《CSGO 2》,开了X3D Gaming Mode后,平均帧小幅上涨至561.6 FPS,1%Low也提升到了276.9 FPS。

总的来说,X3D Gaming Mode模式对游戏性能有一定提升,推荐纯游戏玩家可以直接开启该模式,能够大幅提升你的游戏体验。不过我们也测试了一下该模式下,生产力性能会有下降,但是考虑到买这颗处理器的都是奔着游戏去的,日常影响其实不大。

理论性能测试

看完了游戏,我们再来看看理论性能表现。

CPU-Z性能测试

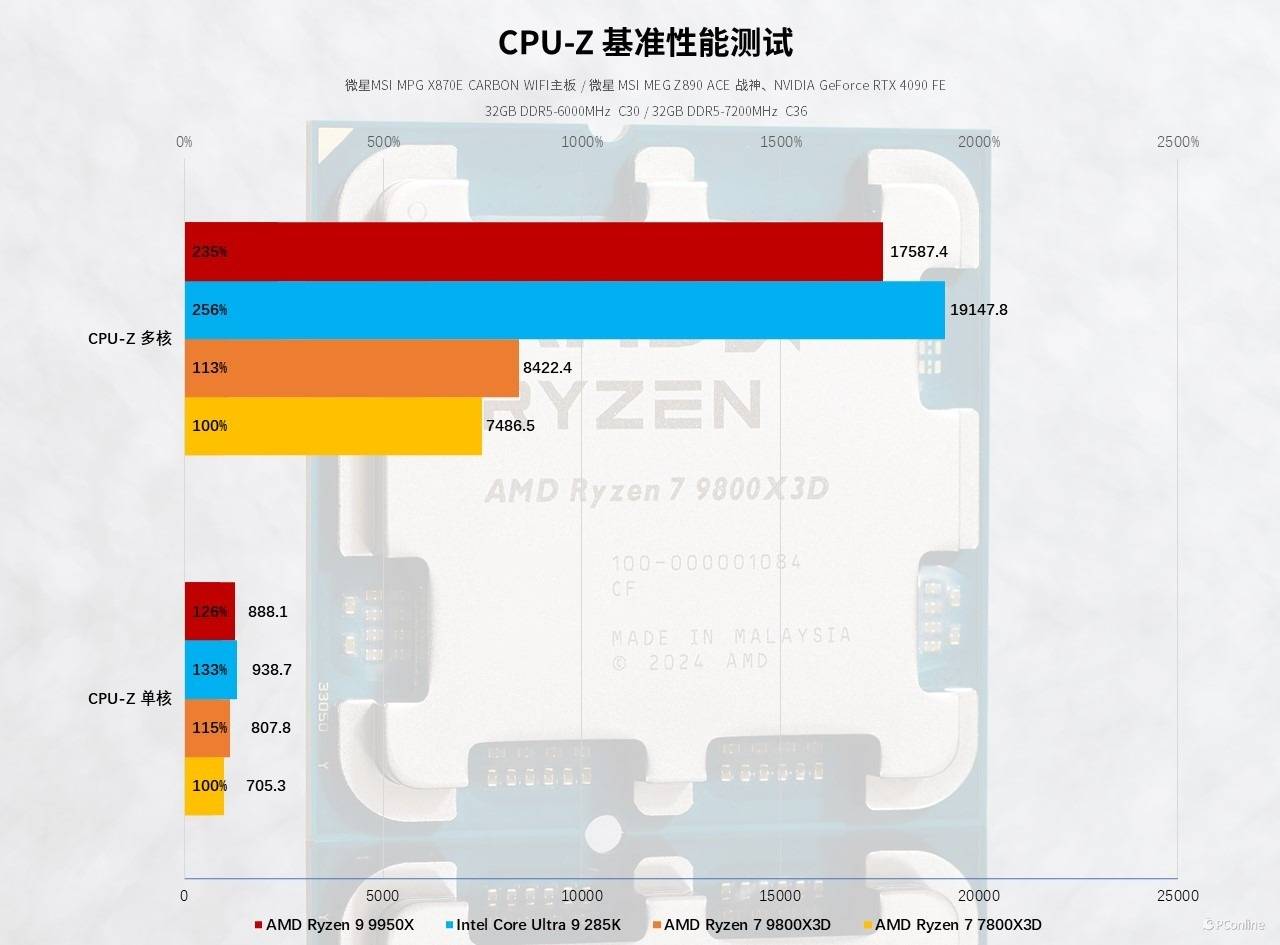

老样子,先看CPU-Z的简易跑分,单核成绩锐龙9800X3D得分807.8,对比锐龙7800X3D提升15%,多核成绩则是8422.4,同样提升13%左右。有一说一,新一代X3D处理器在解决了积热问题后,频率的提升也带来了不小的性能增幅。同时Zen 5架构也为多核效率带来了一定的提升,得以让锐龙9800X3D在基础性能上也有强势表现。

至于酷睿Ultra 9 285K,24核心24线程还是有着不可比拟的优势,无论是单线程还是多线程,依旧是榜首的位置。锐龙9950X则紧追其后,二者在单核性能上的差距不足10%,多核则相差20%左右。

GeekBench 6性能测试

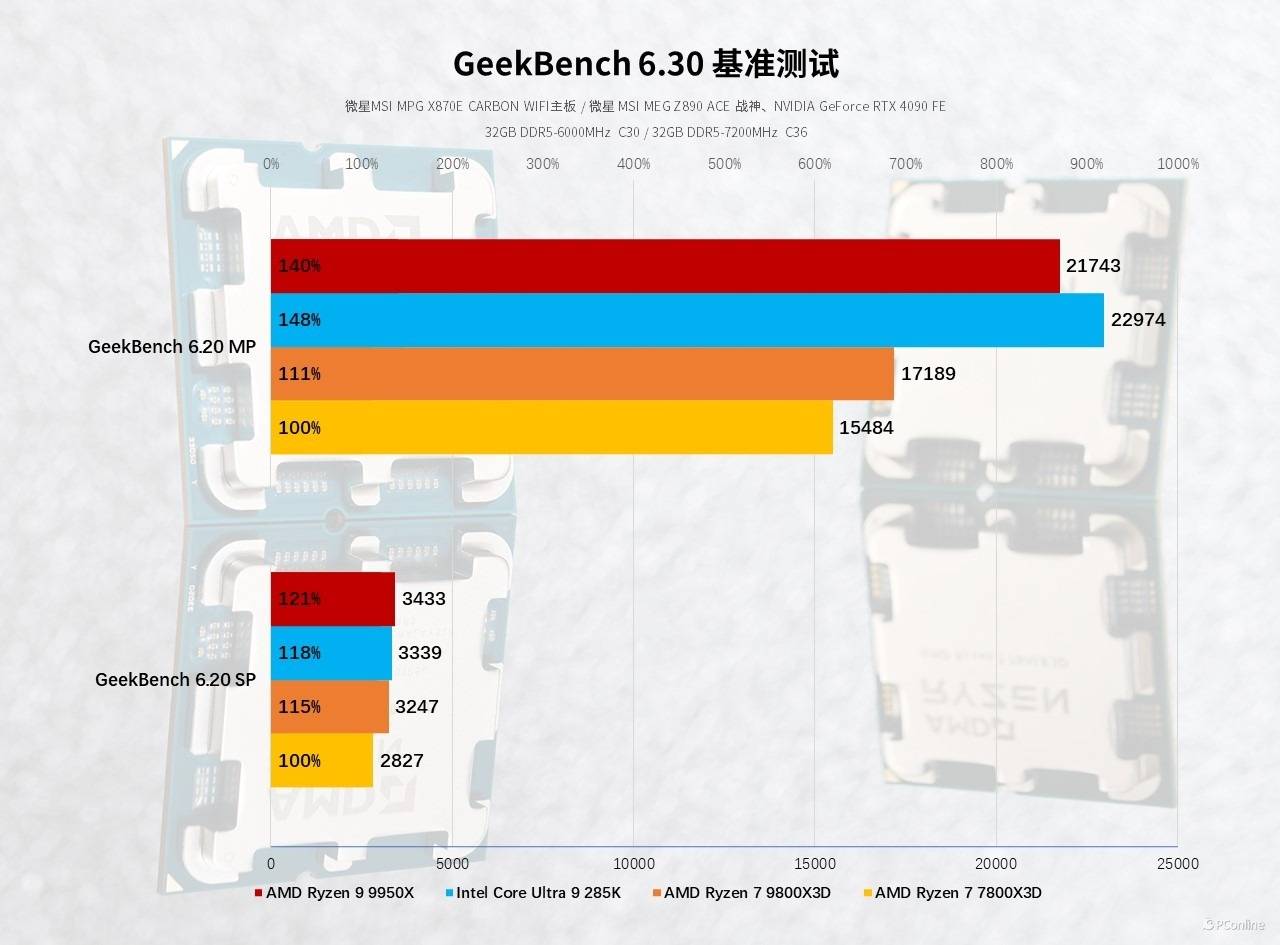

GeekBench 6是一款多平台的性能测试工具。与同类软件不同的是,它几乎可以运行在所有的已知PC架构系统上,包括了Windows、Mac OSX、以及各种Linux发行版。GeekBench的测试项目重点考察CPU和内存系统的运算能力,并且在测试完成后会给出具体得分供用户参考比对。

实测成绩与上面的CPU-Z并没有太大差别,锐龙9800X3D的单核成绩对比锐龙7800X3D提升约13%,多核成绩则是提升约11%。不过有一说一,单核成绩已经很接近于酷睿Ultra 9 285K了,二者差距仅有3%。

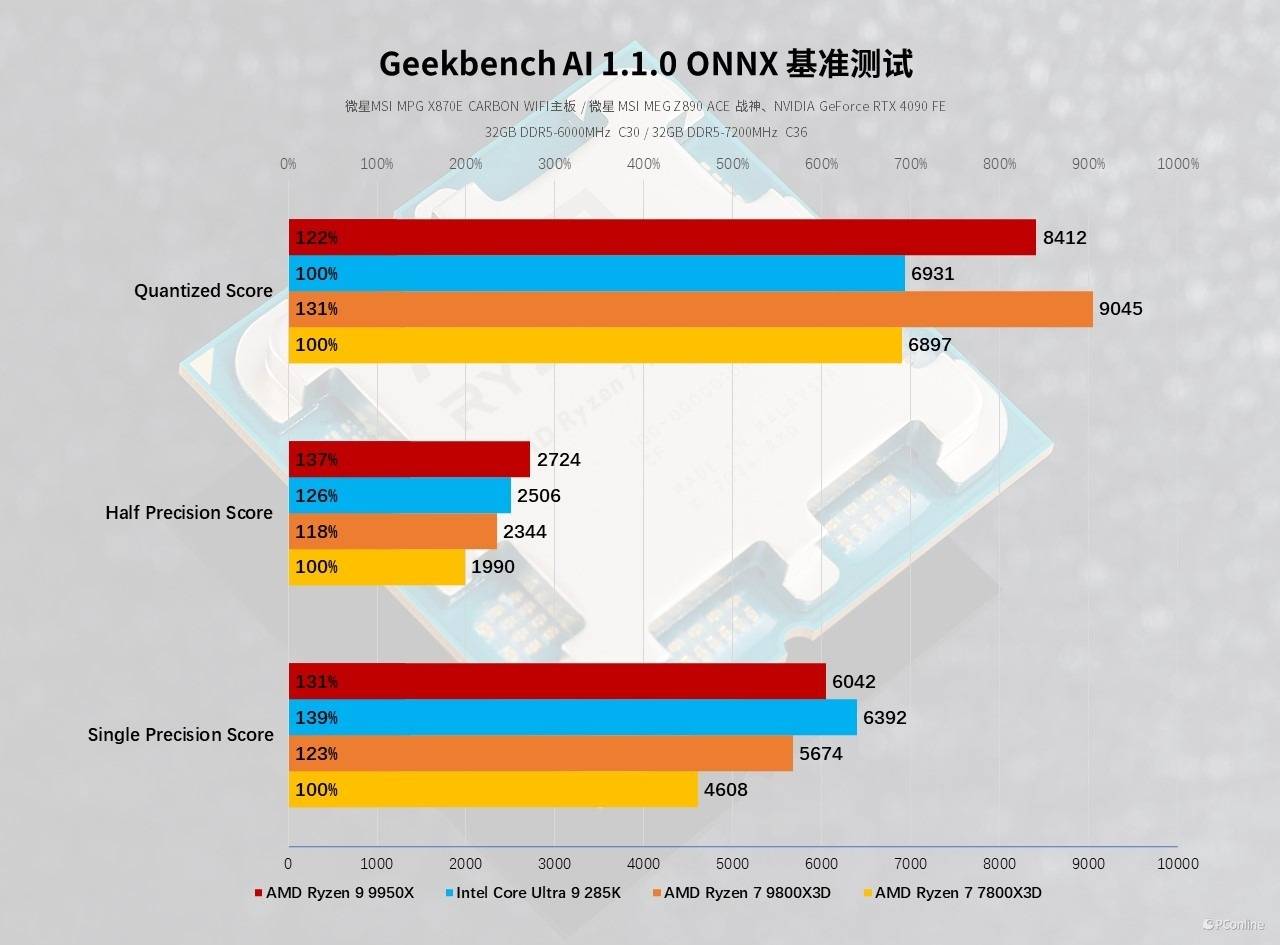

另外GeekBench最近还推出了一个AI性能测试工具,我们也进行了测试,实测锐龙9800X3D在Quantized Score一项上遥遥领先,甚至超越了老大哥锐龙9950X,其他两项测试里,性能也领先前代锐龙7800X3D不少。

CineBench性能测试

单核/多核性能测试的最后一项是CineBench,它主要通过物理特效渲染来评估CPU的单线程和多线程性能,在多个版本中的CineBench中,锐龙9800X3D的单核性能领先锐龙7800X3D约15%以上,多核成绩的提升也有10%左右。对标旗舰处理器肯定不及后者强势,不过应对目前市面上绝大部分的应用也是完全没有任何问题的,一般的视频剪辑、图片处理、办公等,都能够轻松胜任,能够很好兼顾全方位的使用要求。

AIDA 64 GPGPU测试

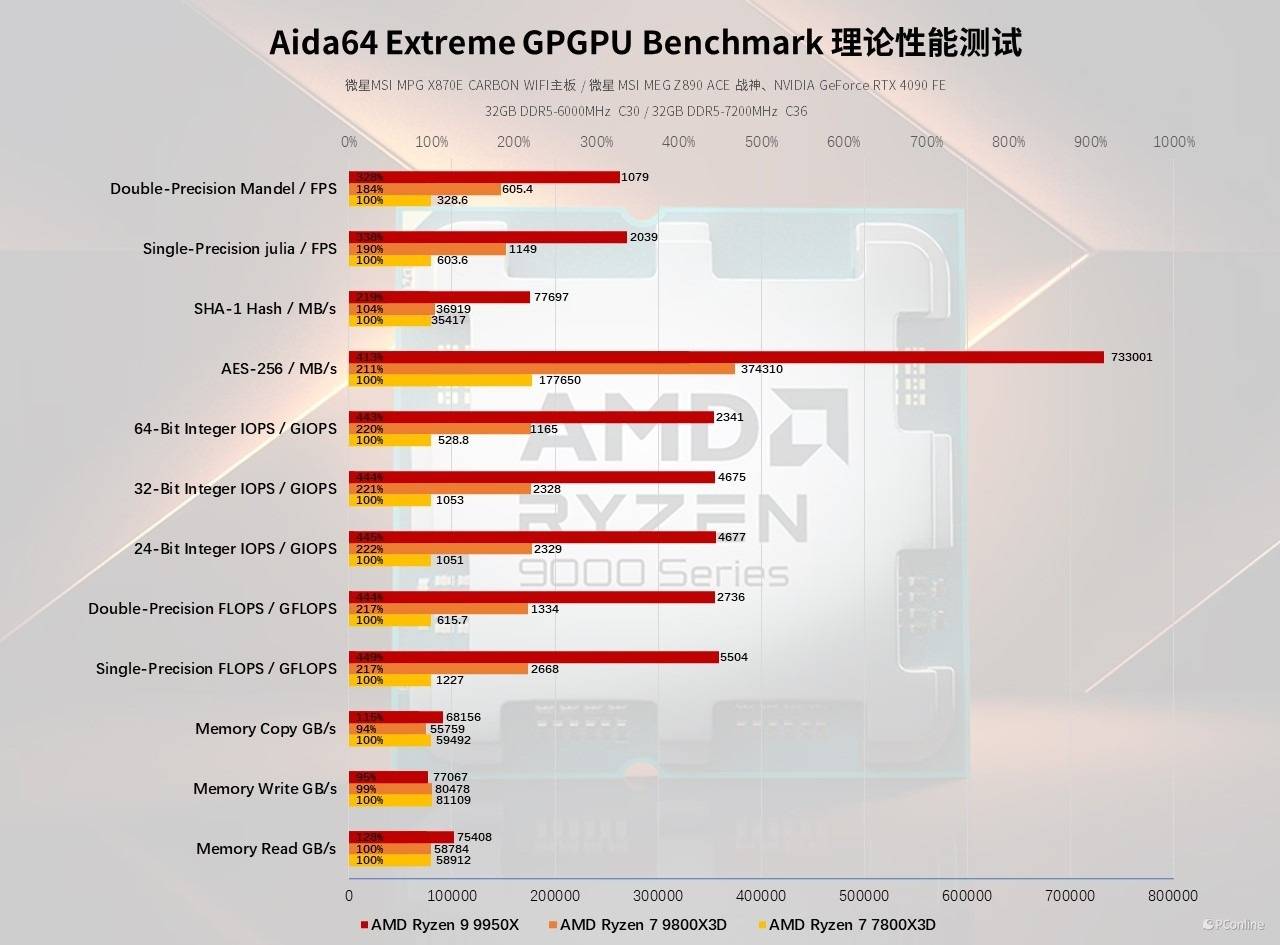

处理器的单核与多核成绩看完了,下面是AIDA64的GPGPU测试。它可以测试GPU与CPU与存储设备之间的数据交互性能表现。从实测数据来看,锐龙9800X3D的性能领先颇多,特别是在单精度、双精度方面,其中“Single-Precision Julia”(SPJ)是对于大型游戏运行的重要衡量参数,而“Double-Precision Mandel”(DPM)则对流体力学,Matlab这类科学运算速度是重要衡量指标。

实测上面提及的这两项,锐龙9800X3D对比锐龙7800X3D分别强了84%与90%,同时24bit、32bit以及64bit整数运算部分的提升也是史诗级的,基本上对比前代都是翻倍的提升。

AIDA 64 Cache&Memory测试

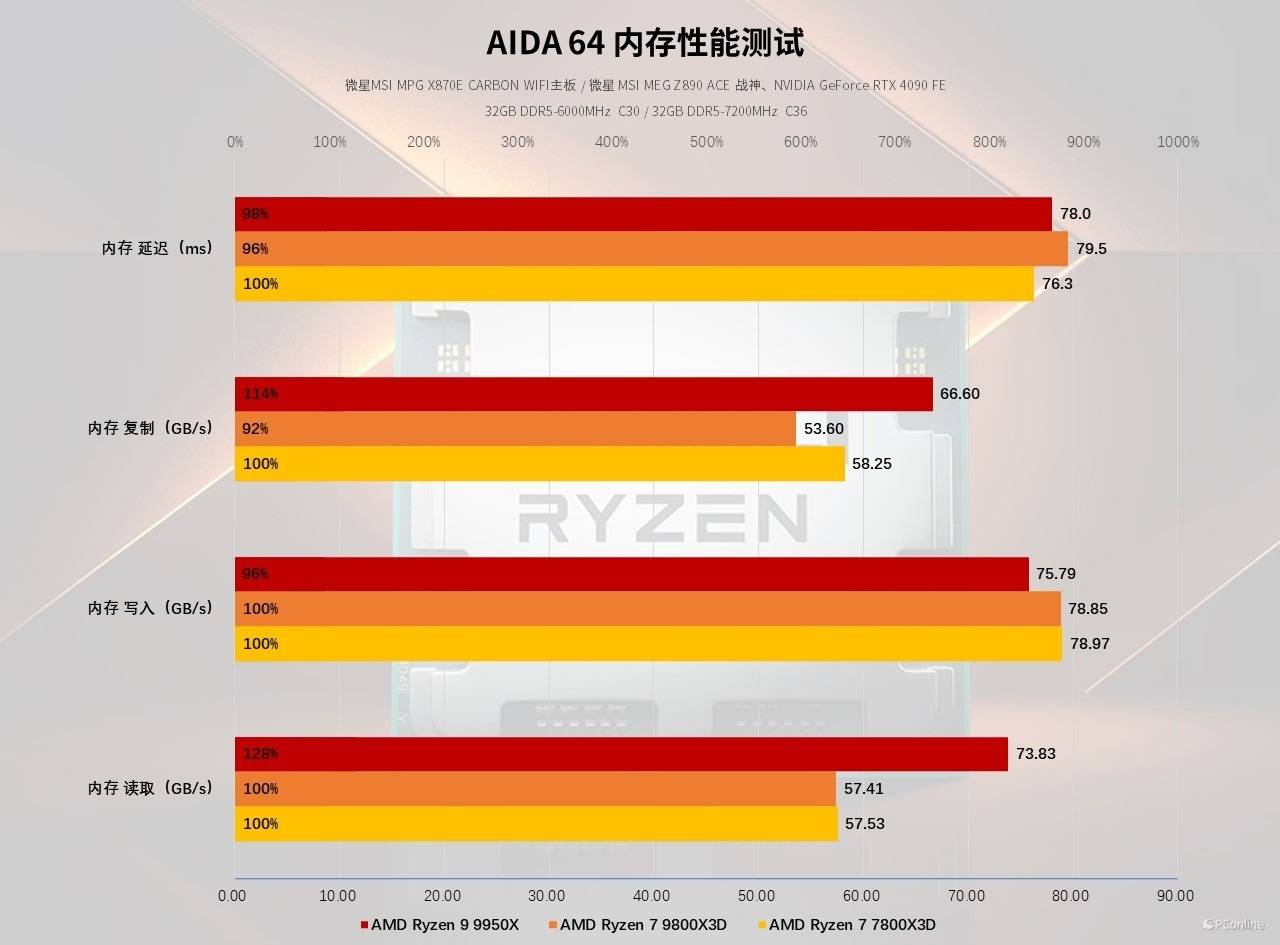

AIDA 64中还可以测试内存性能,因为锐龙7000或锐龙9000处理器的内存甜点频率在6000MHz左右,因此这里我们也是开启了EXPO设定,将内存超频至DDR5-6000MHz C30。此时读取58788 MB/s,写入80747 MB/s、复制54882 MB/s,延迟79.5 ns。

当然,如果你想要更强的游戏性能,你还可以启用微星主板上的AMD Optimized Performance Profile (OPP)功能以及内存高性能模式High Efficiency mode,据说它们针对SK海力士A-die颗粒专属优化,能够让内存释放更强劲的性能表现。

7-Zip压缩与解压缩测试

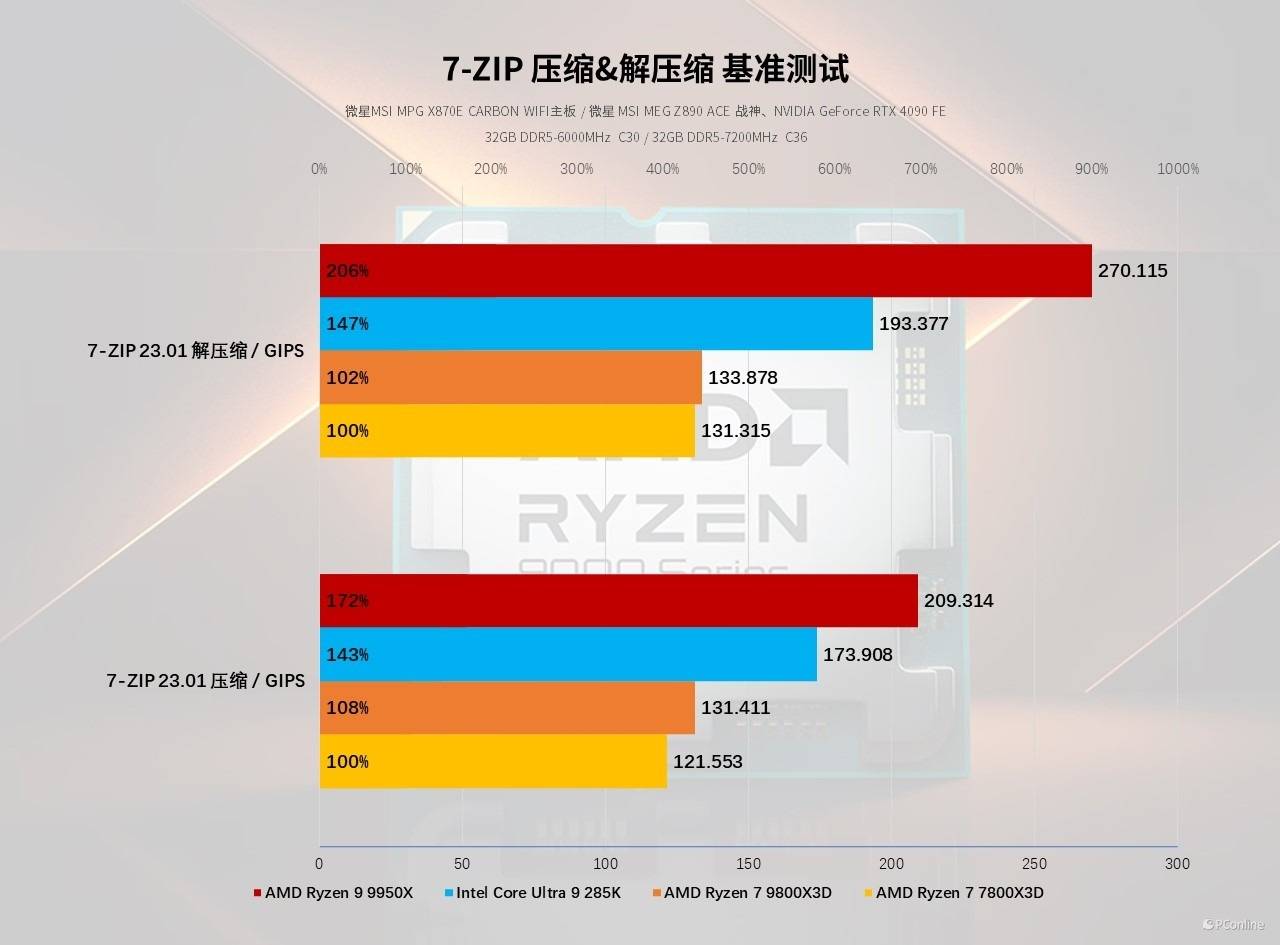

理论性能的最后一项是传统的7-Zip压缩与解压缩测试。这项测试一般与处理器的核心数、线程数相关。实测,虽然锐龙9800X3D还是保持与上代一样的8核,但Zen 5架构的更新与更高的频率也带来了一定的性能提升,压缩方面比前代强8%,解压则是提升了2%左右。

而酷睿Ultra 9 285K以及锐龙9950X则是以更豪华的规格继续领跑,其中锐龙9950X的表现比对手高了快50%左右,相当强势。

创作生产力测试

游戏性能固然重要,不过应该也有不少玩家好奇它能不能做到游戏、生产创作兼得,因此我们也是用多项测试去验证。

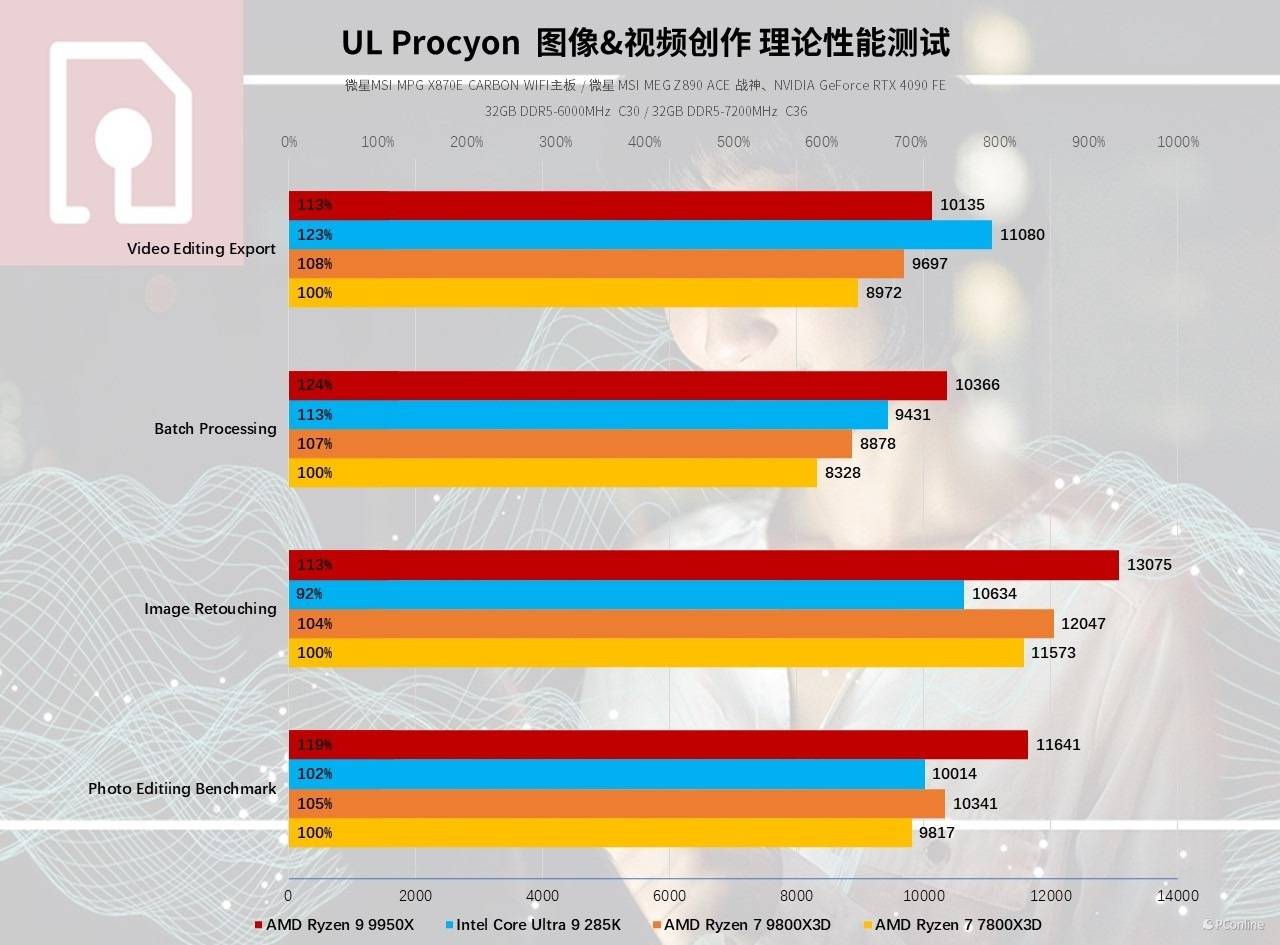

UL Procyon性能测试

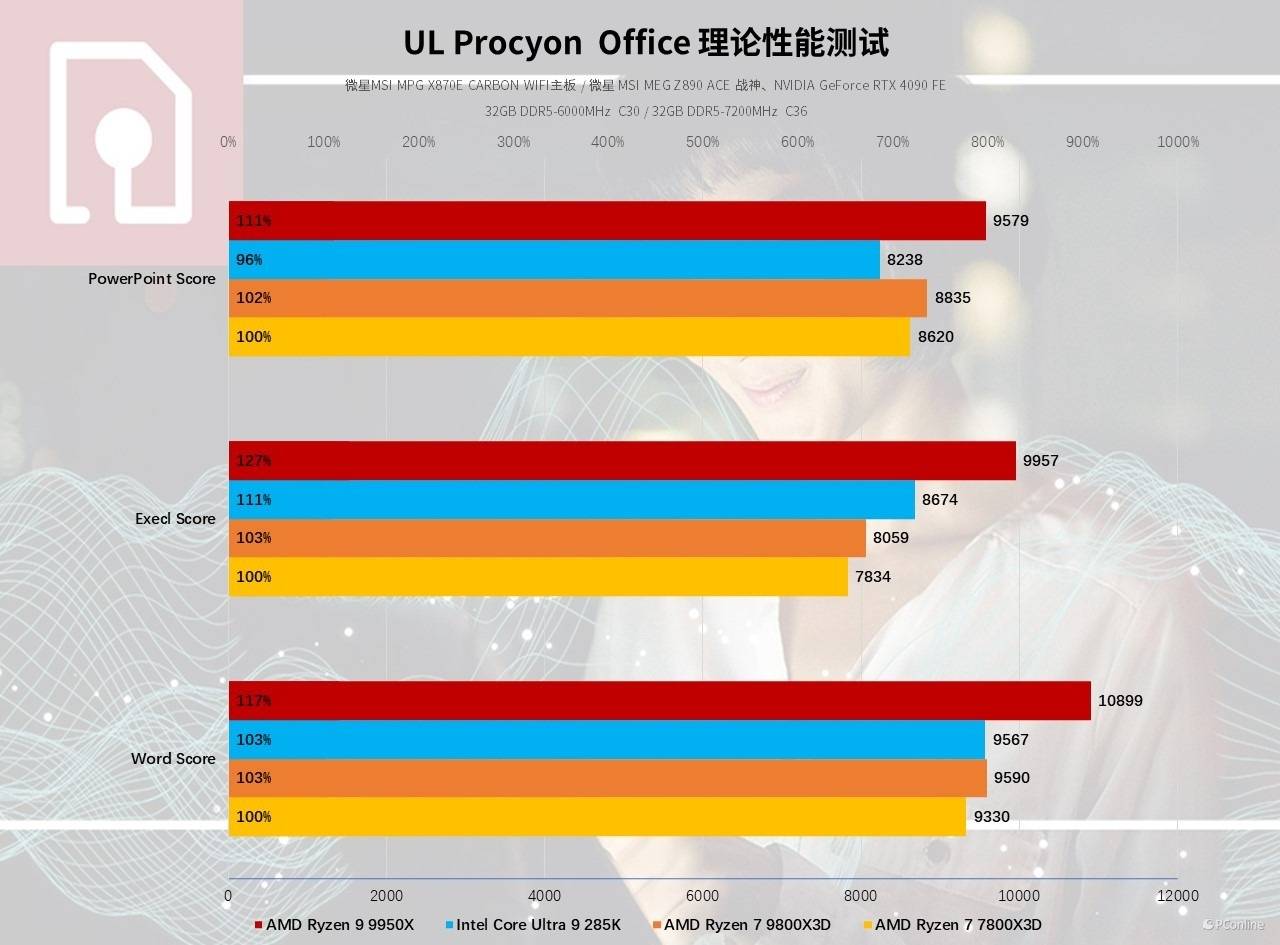

先来点简单的,用UL Procyon的Office进行基础办公能力测试。实测锐龙9800X3D甚至能够打赢隔壁旗舰级的酷睿Ultra 9 285K,表现相当夸张。

图像&视频创作测试中,锐龙9800X3D的表现也十分强势,在图像编辑的两个子项目中同样领先于酷睿Ultra 9 285K,甚至领先幅度能够去到12%。对比起上代锐龙7800X3D则有4%-8%不等的性能提升。

不过换装了全新核显的酷睿Ultra 9 285K在视频剪辑环节中似乎有不小的优势,是四款处理器中表现最好的,一度领先锐龙9950X达到10%以上。

PugetBench创作性能测试

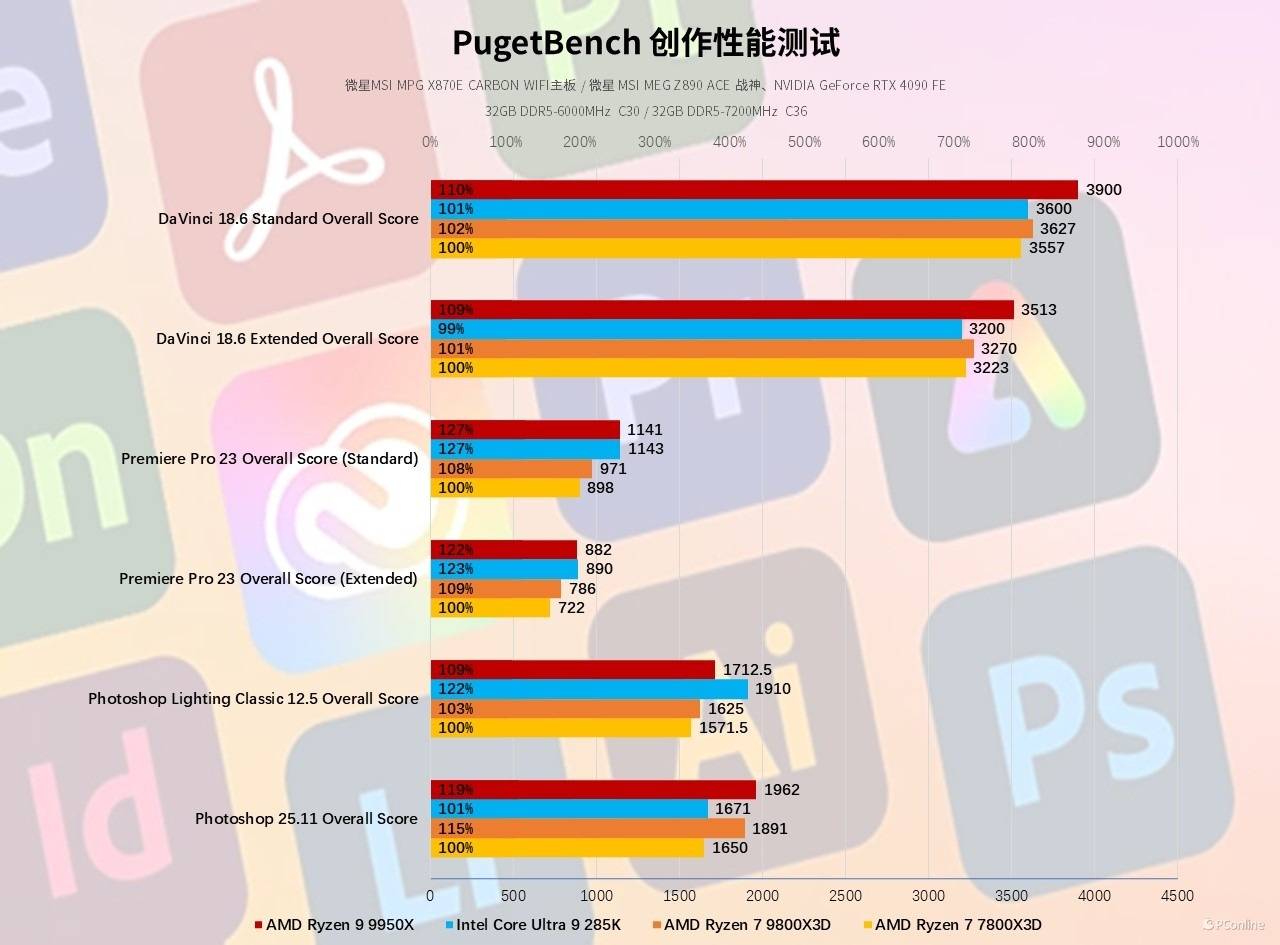

再上点强度,直接用Pugetbench测试,该项目测试包括Pugetbench for Premiere Pro、Pugetbench for Photoshop、Pugetbench for Lightroom以及Pugetbench for DaVinci等项目,能够准确的反应出平台的创作能力。

实测结果如上,基本上锐龙9800X3D只在比较依赖单核的Photoshop、LightRoom有优势,前者能够领先锐龙7800X3D约15%,后者则是3%左右,这个结果也印证了上面理论性能测试部分,与锐龙9800X3D的单核提升幅度近似。

Blackmagic RAW Speed Test基准测试

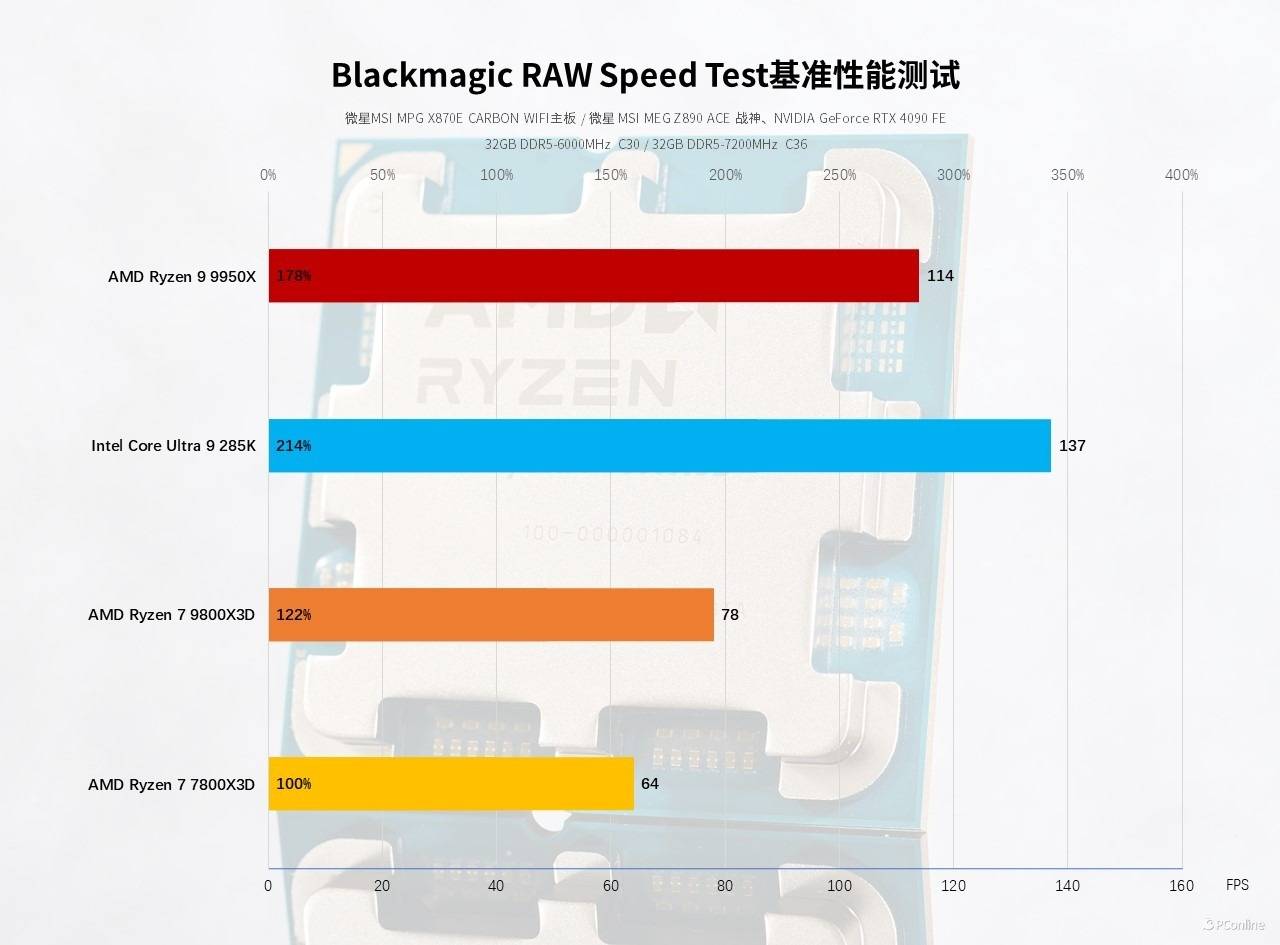

接着我们又测试了这两款处理器对RAW格式照片的读取性能,这里以Blackmagic RAW Speed Test为例,实测锐龙9800X3D的成绩为78 FPS,相比起锐龙7800X3D的64 FPS,提升了22%,比上面的图像编辑与视频剪辑的性能提升还夸张。

而酷睿Ultra 9 285K在创作领域还是有着得天独厚的优势,137 FPS的表现甚至要比锐龙9950X强出30%以上,所以对创作有重度需求的玩家建议还是选择Intel平台的处理器。

Blender Benchmark测试

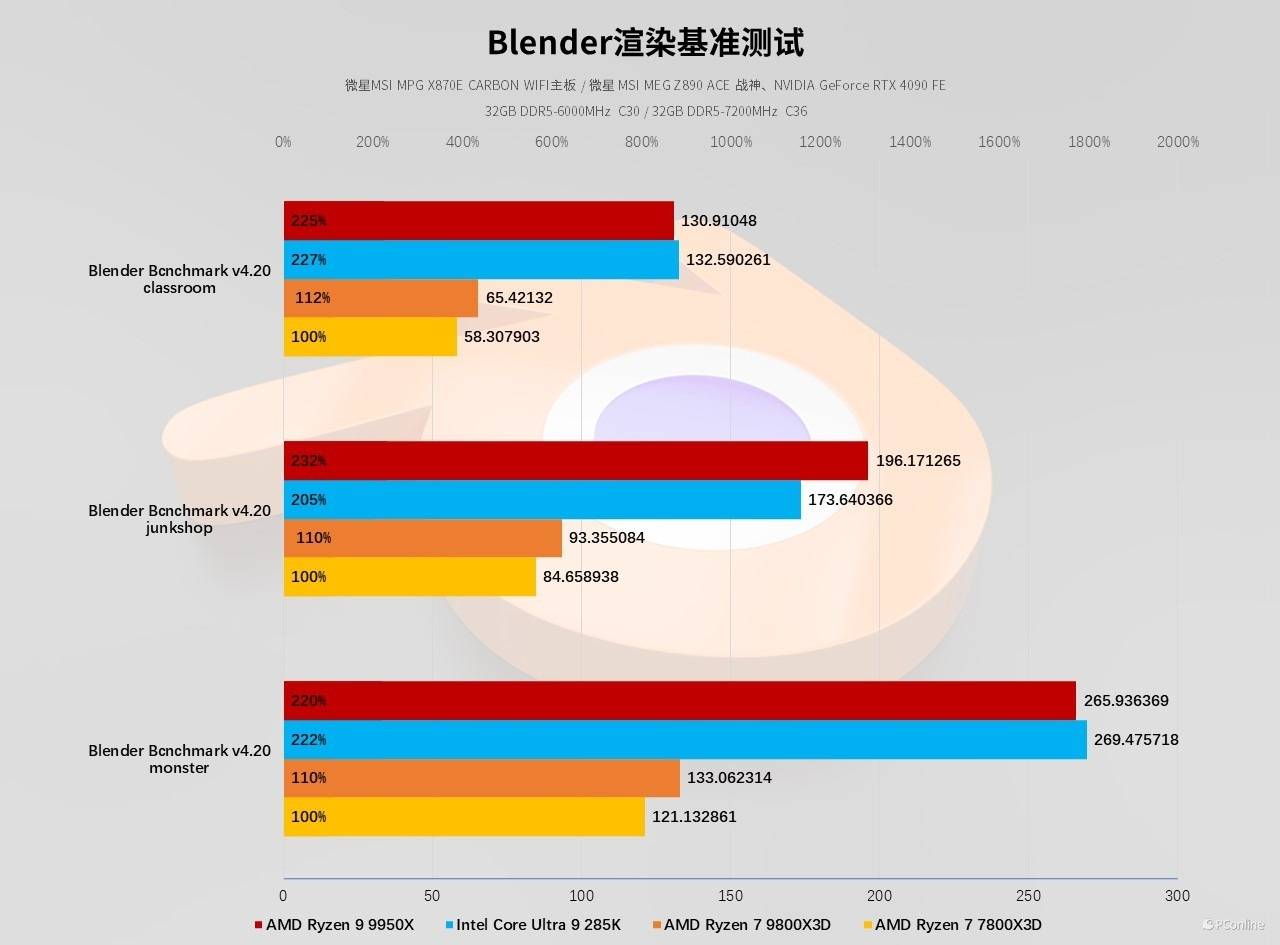

视频剪辑类工作看完,就该看看渲染类软件的表现了,首先看Blender,它的测试主要考虑CPU和GPU渲染性能表现,测试分为三部分,这里主要看两颗X3D处理器,实测锐龙9800X3D在三个场景的渲染测试里都领先于前代锐龙7800X3D,最大领先幅度可以去到12%。

至于两颗旗舰级的处理器在面对渲染上自然也是手到擒来,毕竟更多的核心数与线程数能够大幅提升渲染时的性能,同时这两颗处理器还有更高的频率,因此它们的性能表现对比X3D处理器要好上不少,当然了,价格自然也更高,比较适合专注于创作的用户。

Corona 10 Benchmark测试

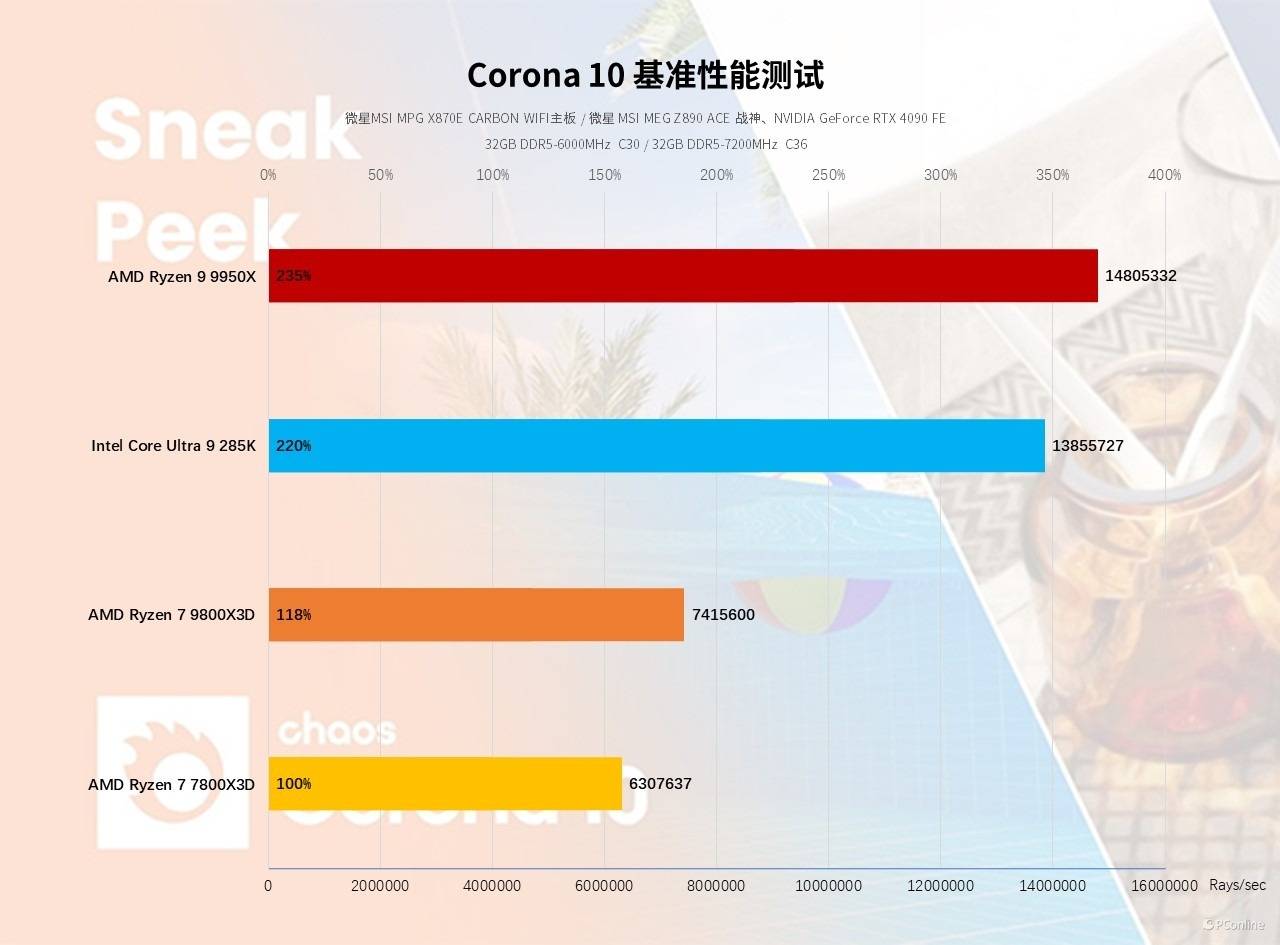

另一个渲染软件Corona的表现也差不多,锐龙9800X3D的成绩为7415600 Rays/Sec,你让它与16核的锐龙9950X相比,肯定是打不过了。不过锐龙9800X3D还是有进步的,对比前代的6307637 Rays/Sec,领先约18%,整体表现还是可圈可点的。

总的来说,实测结果大家也看到了,锐龙9800X3D的创作表现想必锐龙7800X3D约提升了10%左右,毕竟这是一颗8核处理器,在基准性能表现上,和目前主流的中高端处理器没有太大的区别。想要游戏、生产力兼得的玩家不妨期待一下后续推出的锐龙9900X3D与锐龙9950X3D处理器,这两颗处理器应该才是真正的文武双全,锐龙9800X3D更适合游戏玩家多一些。

综合场景测试

理论性能、生产力创作,甚至是游戏表现我们都测了,下一个就轮到日常使用体验了,这就给大家安排上~

PCMark 10 Extended测试

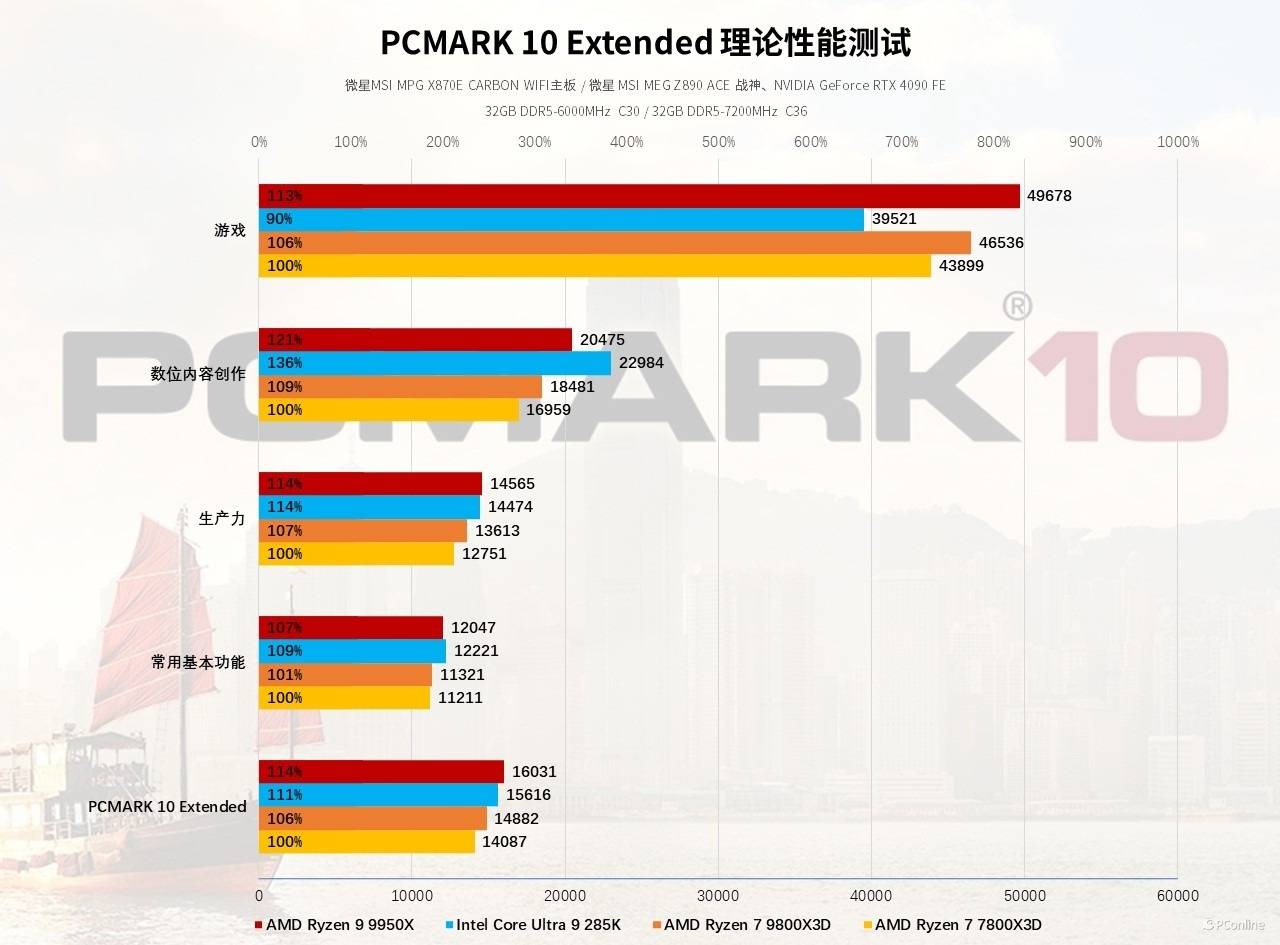

直接上PCMark 10 Extended,这项测试能够很好的反映平台在多方面的表现,其涵盖了办公、网页浏览、生产力创作、游戏等多方位的测试,并且都是实机演示,因此参考性还是很高的。

从实测结果中可以看到,锐龙9800X3D在游戏表现上成绩显著,对比上代锐龙7800X3D,性能提升幅度约为10%,如果是对比蓝厂最新的酷睿Ultra 9 285K的话,性能领先能够去到20%左右,相当强势。不过生产力部分就不是它的强项了,毕竟只有8核,想要依靠8核对抗那些动辄16核、24核的旗舰处理器,还是有些难为它了,“游戏神U”就是对它最好的评价。

整机稳定性运行测试
