— 技嘉AE1000PG5 ICE 白金雕：AI时代的强大全模组电源 —

前言：

在AI技术的浪潮推动下，电脑硬件的性能和能效比成为衡量其价值的关键。尤其是近期可玩的本地化AI大模型，以及最近新发布的《黑神话：悟空》游戏对显卡和处理器的稳定性有着更为严苛的要求。

电源作为电脑稳定运行的基石，其重要性愈发凸显。今天，我们将深入分析技嘉最新发布的AORUS ELITE 1000W PLATINUM PG5 ICE 白金雕全模组电源（下述简称“技嘉AE1000PG5 ICE 白金雕”），这款产品以其卓越的性能和高效能设计，成为构建AI优化PC的理想选择。

官网产品介绍：https://www.gigabyte.cn/Power-Supply/GP-AE1000PM-PG5-ICE

技嘉AE1000PG5 ICE 白金雕电源，开箱

技嘉AE1000PG5 ICE 白金雕，全称AORUS ELITE 1000W PLATINUM PG5 ICE 白金雕，是继魔鹰1000PG5（UD1000GM PG5）后技嘉推出的第二款1000W全模组电源。但技嘉AE1000PG5 ICE 白金雕明显定位更高，其获得了80 PLUS白金认证，用料以及转换率都要更高。

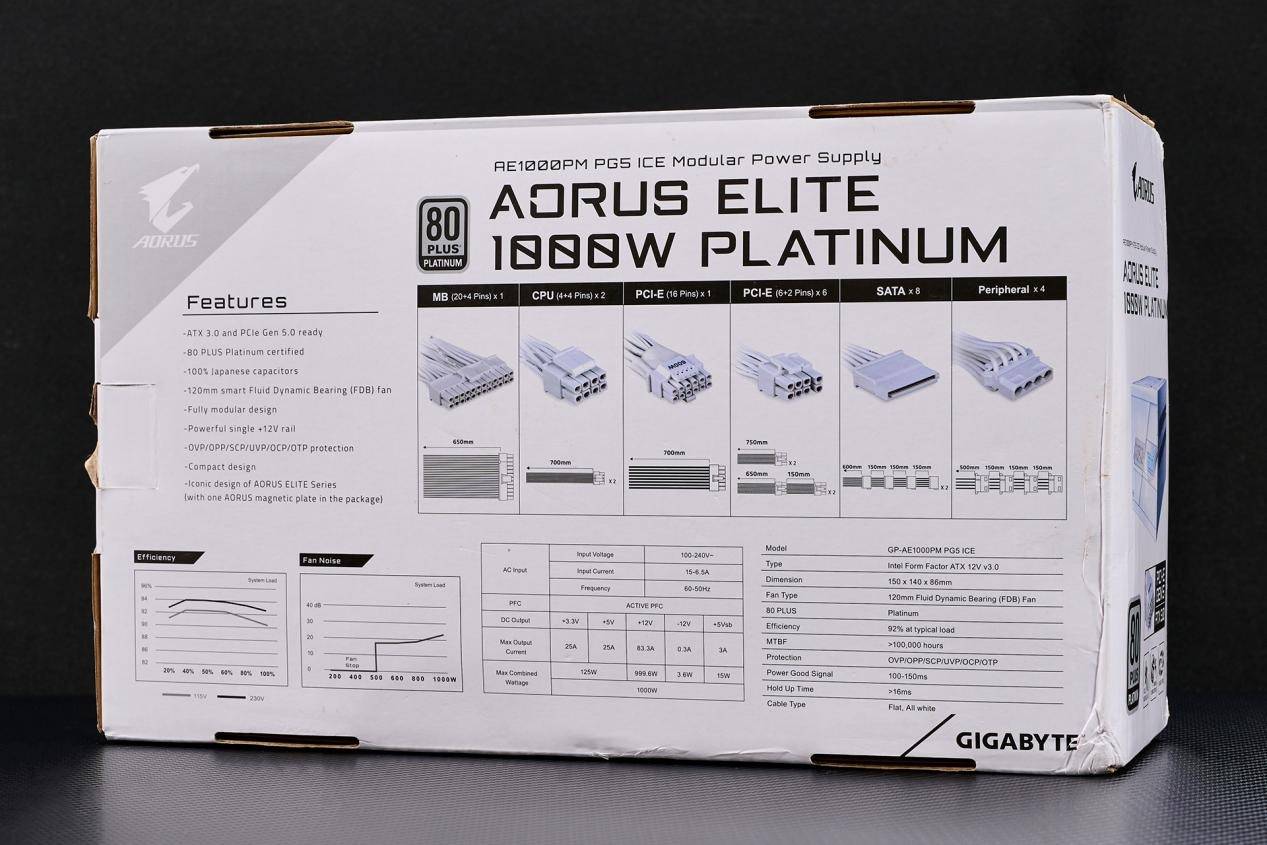

技嘉AE1000PG5 ICE 白金雕按照技嘉的命名习惯，ICE代表的是纯白设计，而从产品外包装我们就更好地了解到整个电源的纯白设计，同时模组线材也采用的是白色模组线。而为了逃跑新一代硬件设备对电源的要求，技嘉AE1000PG5 ICE 白金雕符合Intel ATX 12V 3.0版本 电源规范，以及单独配上一条支持600W额定功率的PCIe Gen 5.0标准+12VHPWR 12+4Pin模组线。

技嘉AE1000PG5 ICE 白金雕模组线支持设备是丰富：ATX/MB 20+4 Pin x 1、CPU/EPS 4+4 Pin x 2、PCI-E 16 Pin x 1、PCI-E 6+2 Pin x 6（4条模组线）、SATA x 8（2条模组线），以及4 Pin D型口 x 4（1条模组线）。

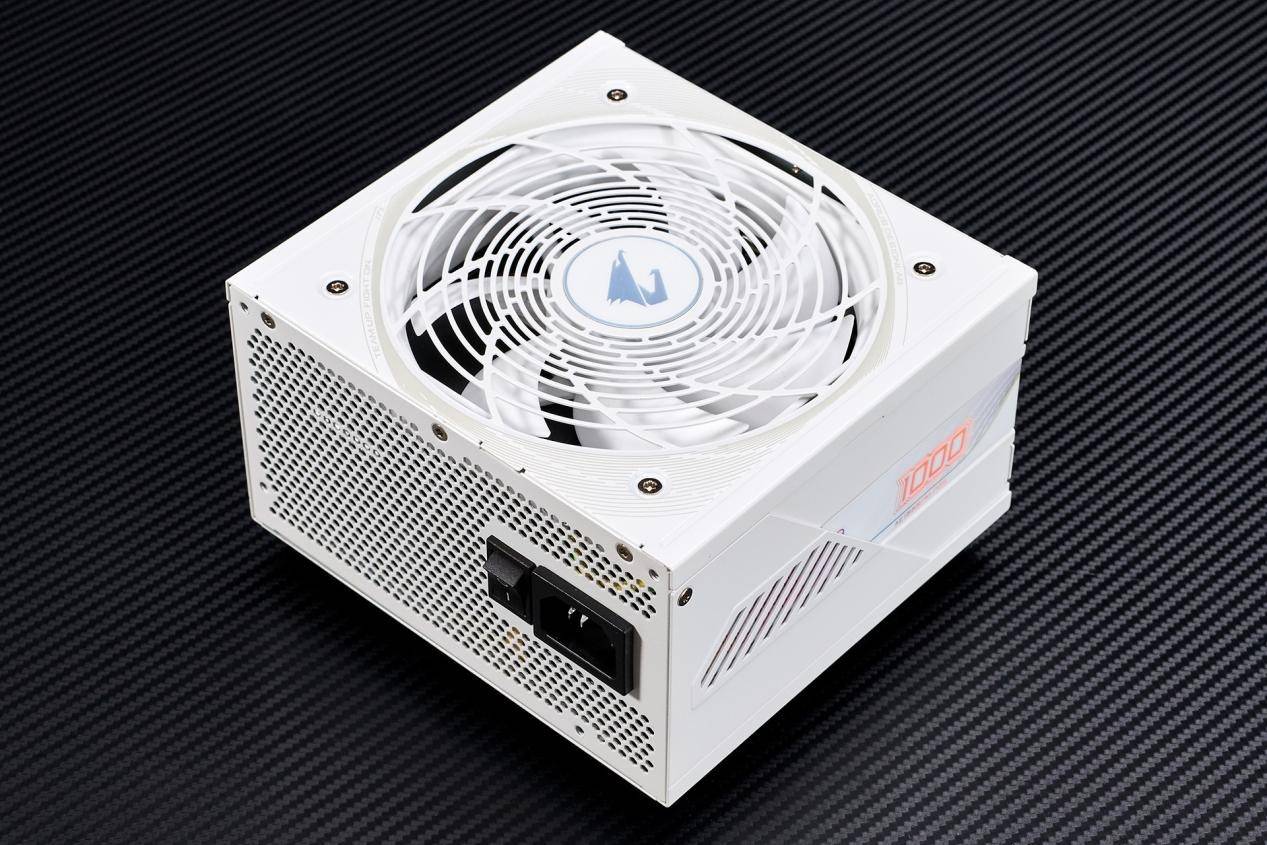

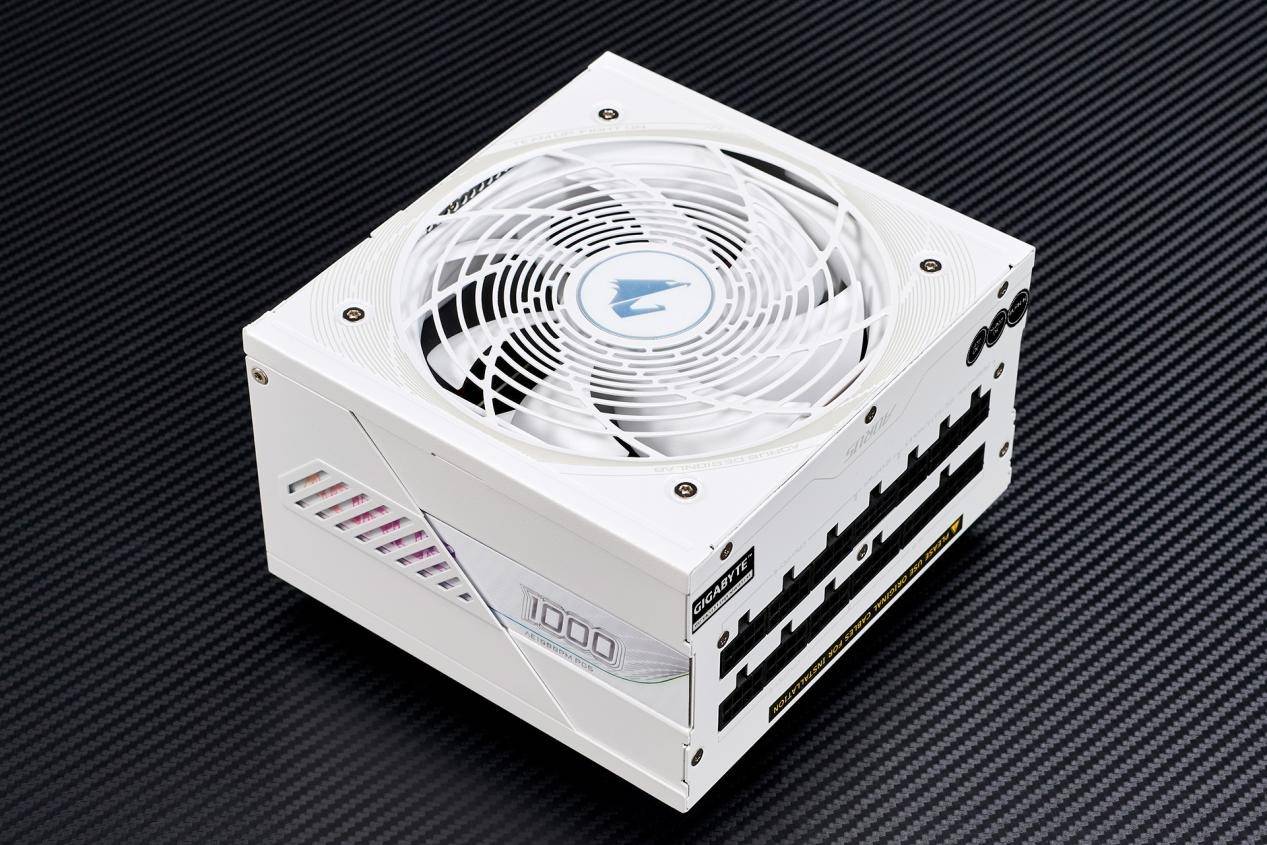

技嘉AE1000PG5 ICE 白金雕纯白的外观设计的确会让产品颜值更高，电源尺寸为150 x 140 x 86mm（长 x 宽 X 高），与标准化ATX规格的电源相一致，但此款电源却是额定1000W，80PLUS白金认证，且自带+12VHPWR模组接口的电源，可想而知电源内容空间会是相当的紧凑，且用料应该比较不错（这部分将会在拆解中讲到）。

电源侧面是自创AORUS磁吸板设计，可以根据用户的喜好附着在电源的不同侧面，可以方便用户进行电源侧面的标签做展示。

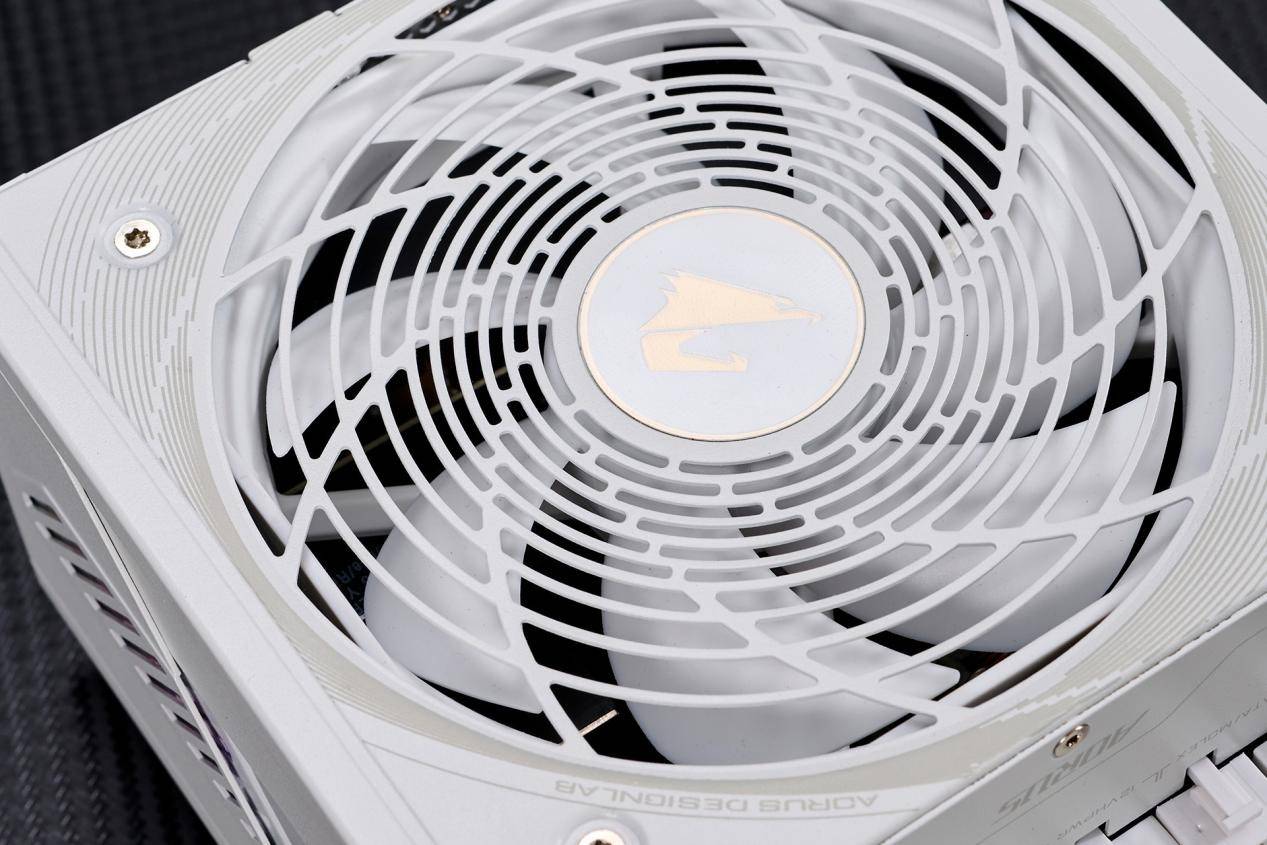

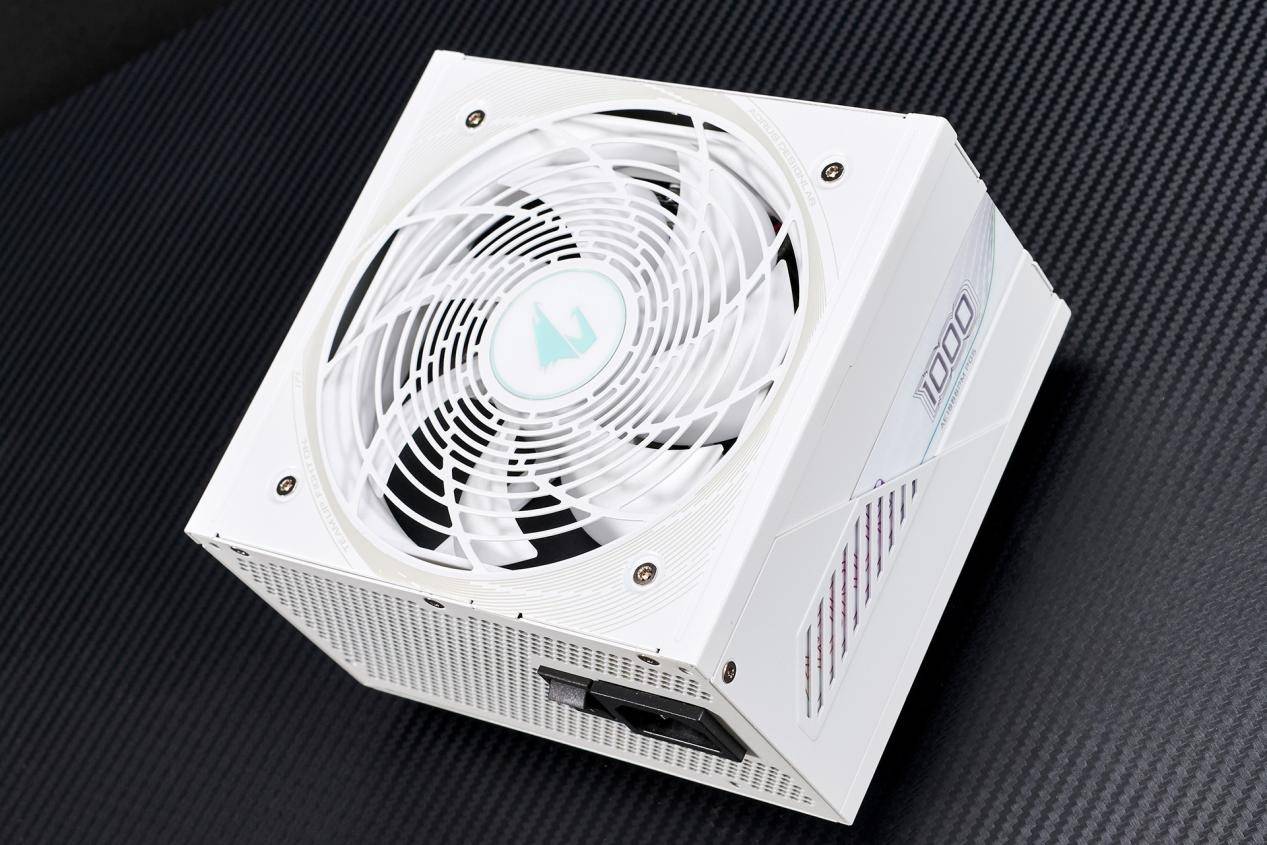

顶部是一把120mm 流体动力轴承（FDB，油膜减震技术）智能风扇，并带上导风垫片，这样的设计可以有效降低噪音的同时，加大风扇散热效率。

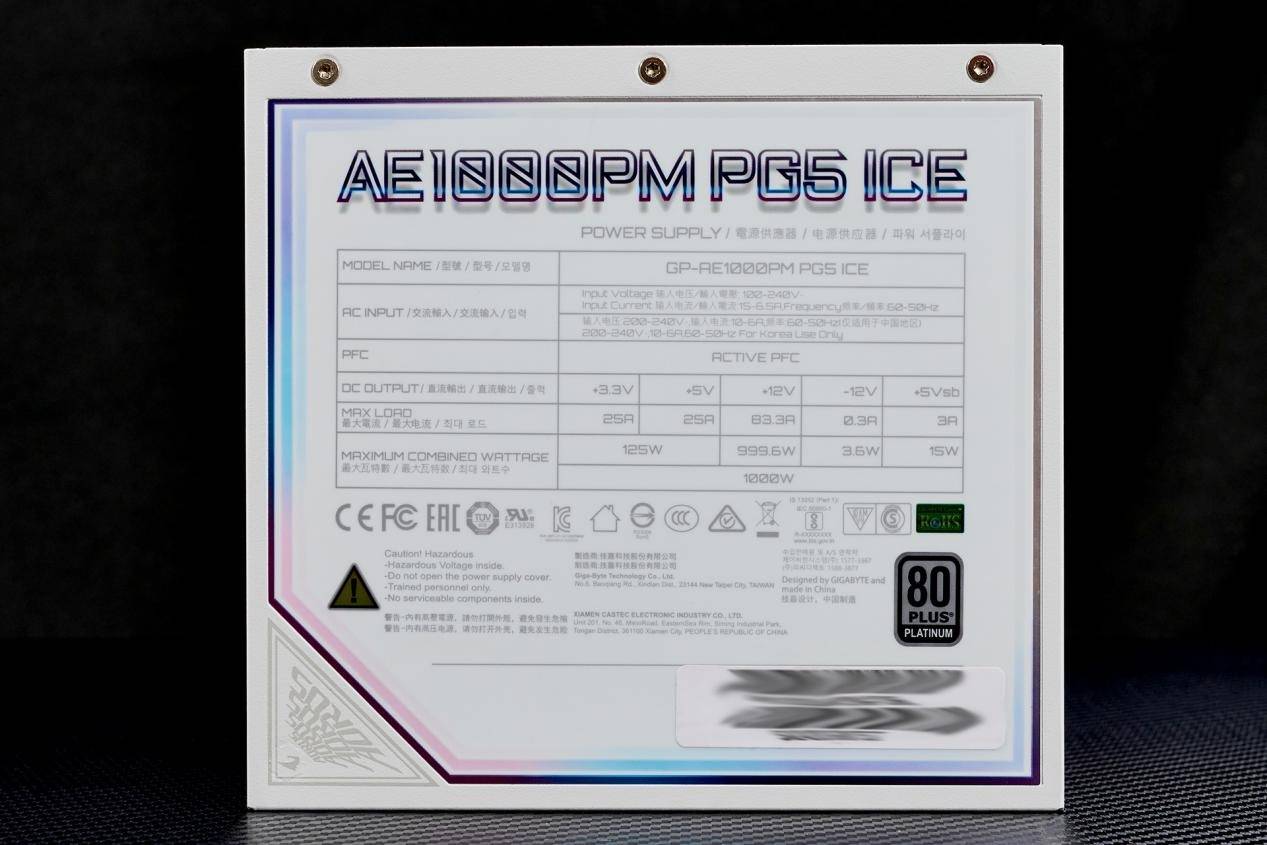

底部是技嘉AE1000PG5 ICE 白金雕的铭牌，可看到详细的产品型号、SN码、各接口的输出规格，以及电源的各种认证。技嘉AE1000PG5 ICE 白金雕电源产品具体型号为GP-AE1000PM PG5 ICE，支持100V～240V宽幅域输出，80PLUS白金牌认证，额定功率为1000W，其中+12V采用单路输出的设计，最大输出电源为83.3A=999.6W，其他的+5V|+3.3V最大输出电流为25A | 共150W，+5V待机输出3A | 共15W。

同时技嘉AE1000PG5 ICE 白金雕电源支持多重电路保护设计，不但增加了OCP-过流、OTP-超温、OVP-过压、OPP-过载、UVP-欠压和SCP-短路等多重电路保护设计，还通过多个安全认证确保了主机的长期稳定运行。

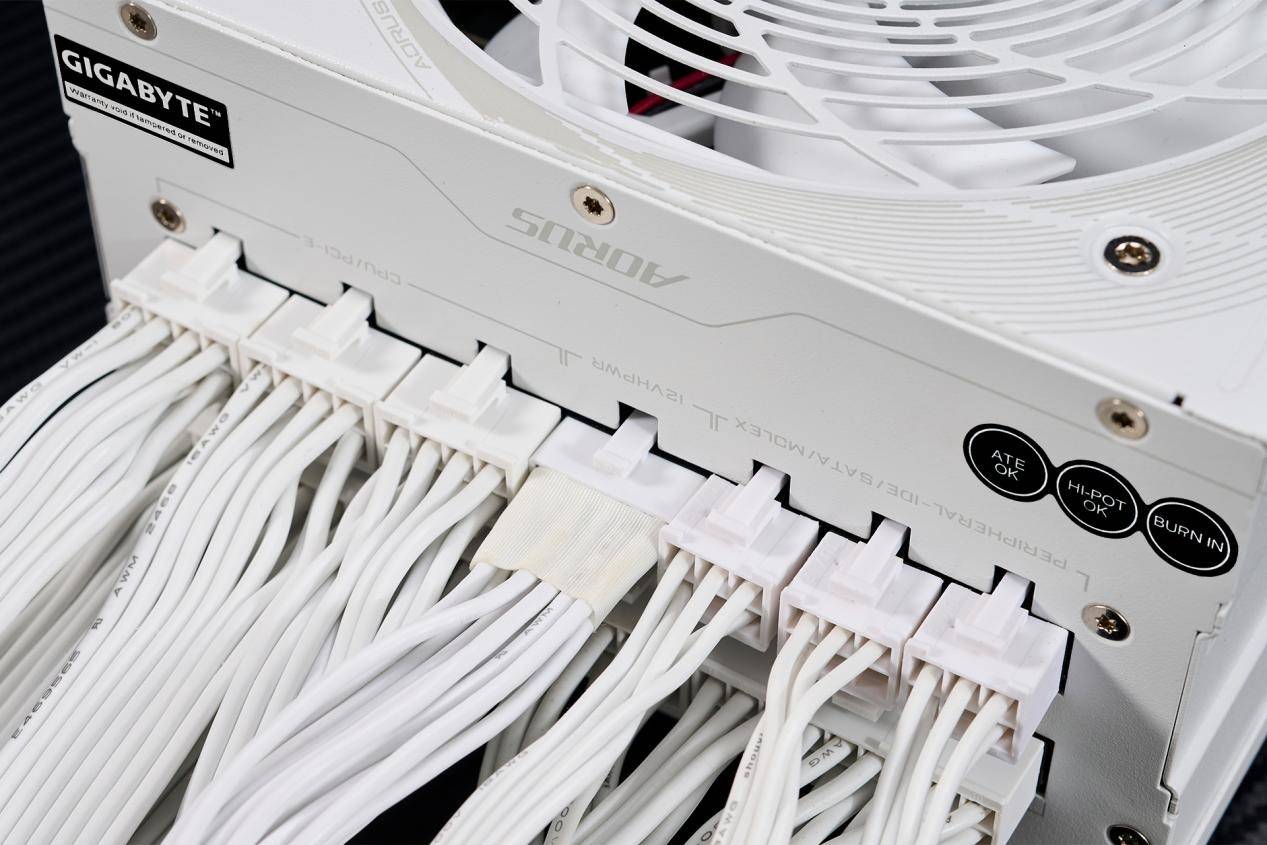

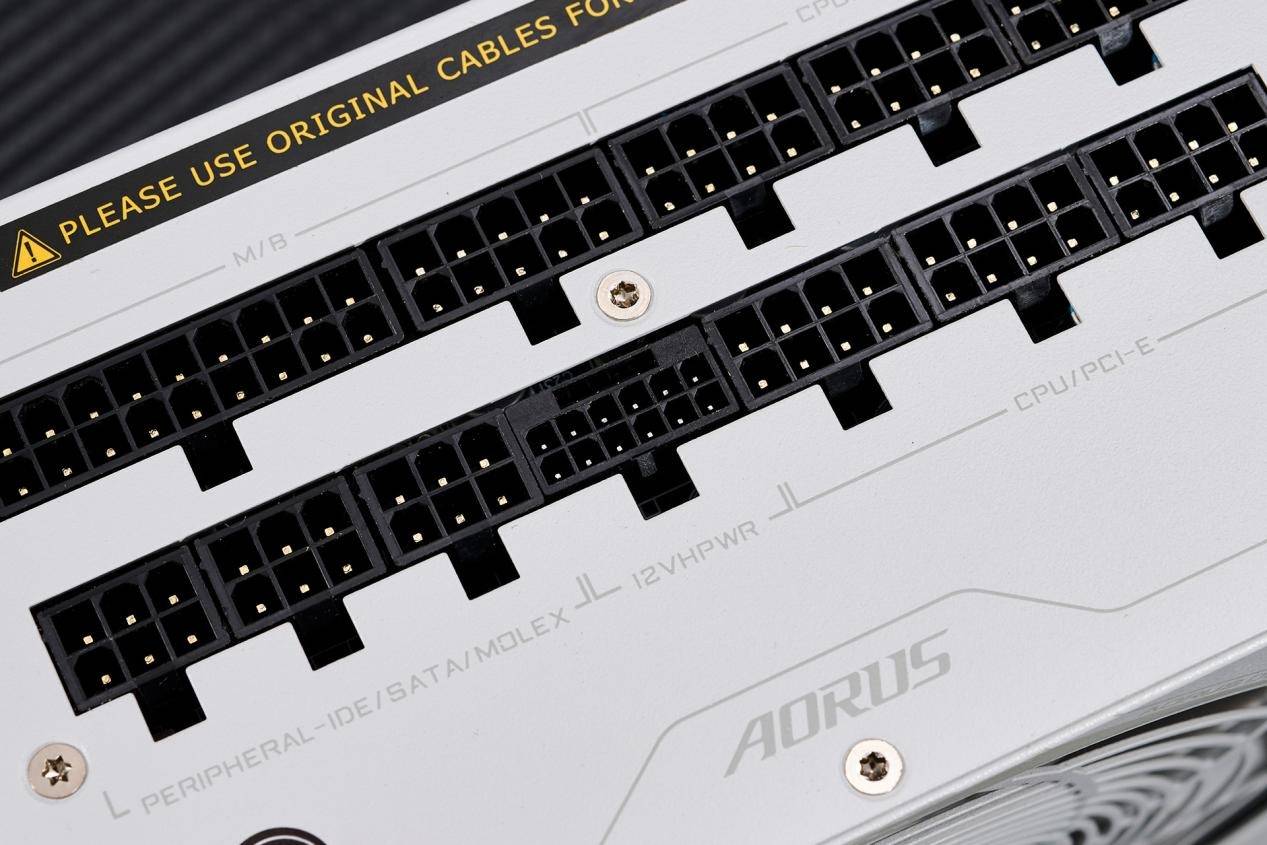

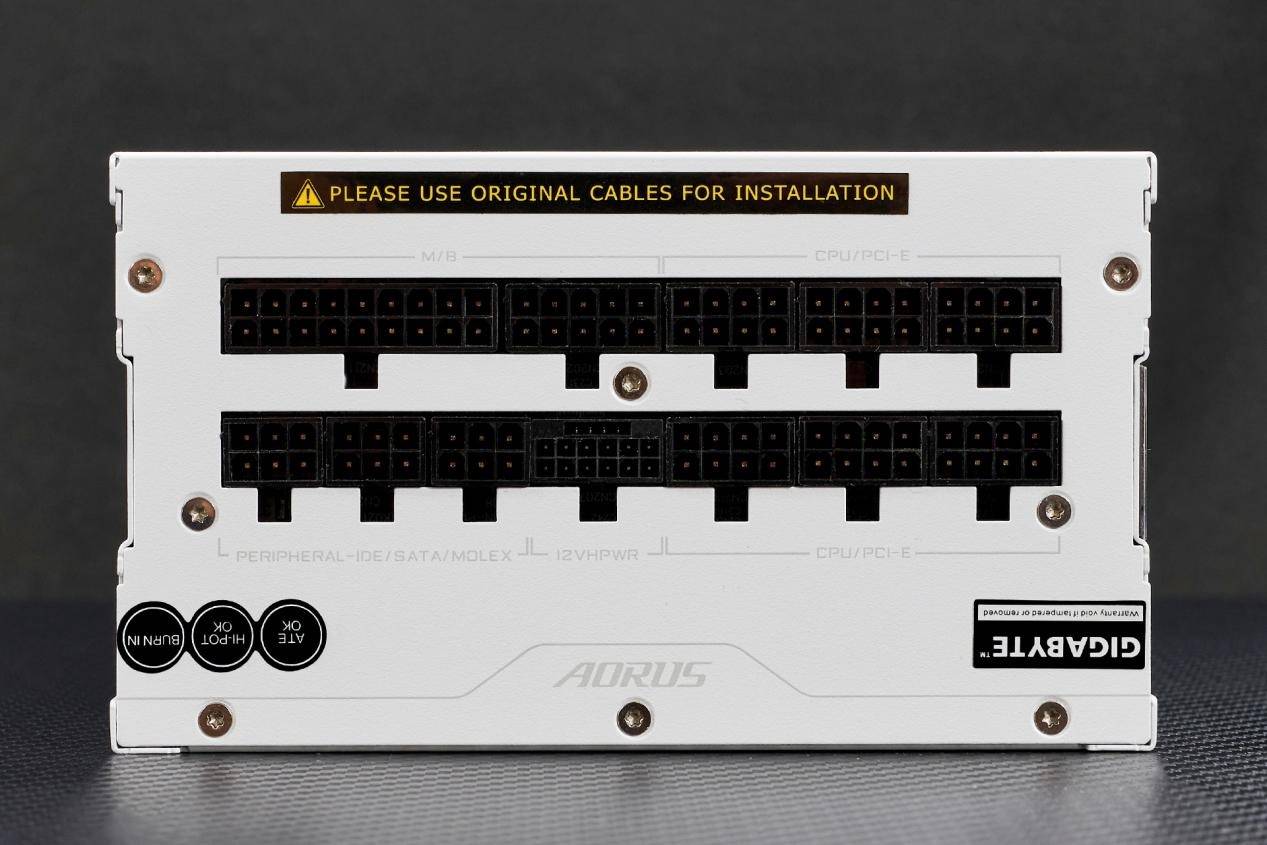

技嘉AE1000PG5 ICE 白金雕电源模组接口数量比UD系列的更为丰富，提供了1个12VHPWR 12+4Pin接口、6个8Pin PCIe/CPU共用辅助供电接口、20+4Pin主板供电接口，以及3个SATA及周边设备接口。

12VHPWR 12+4Pin接口

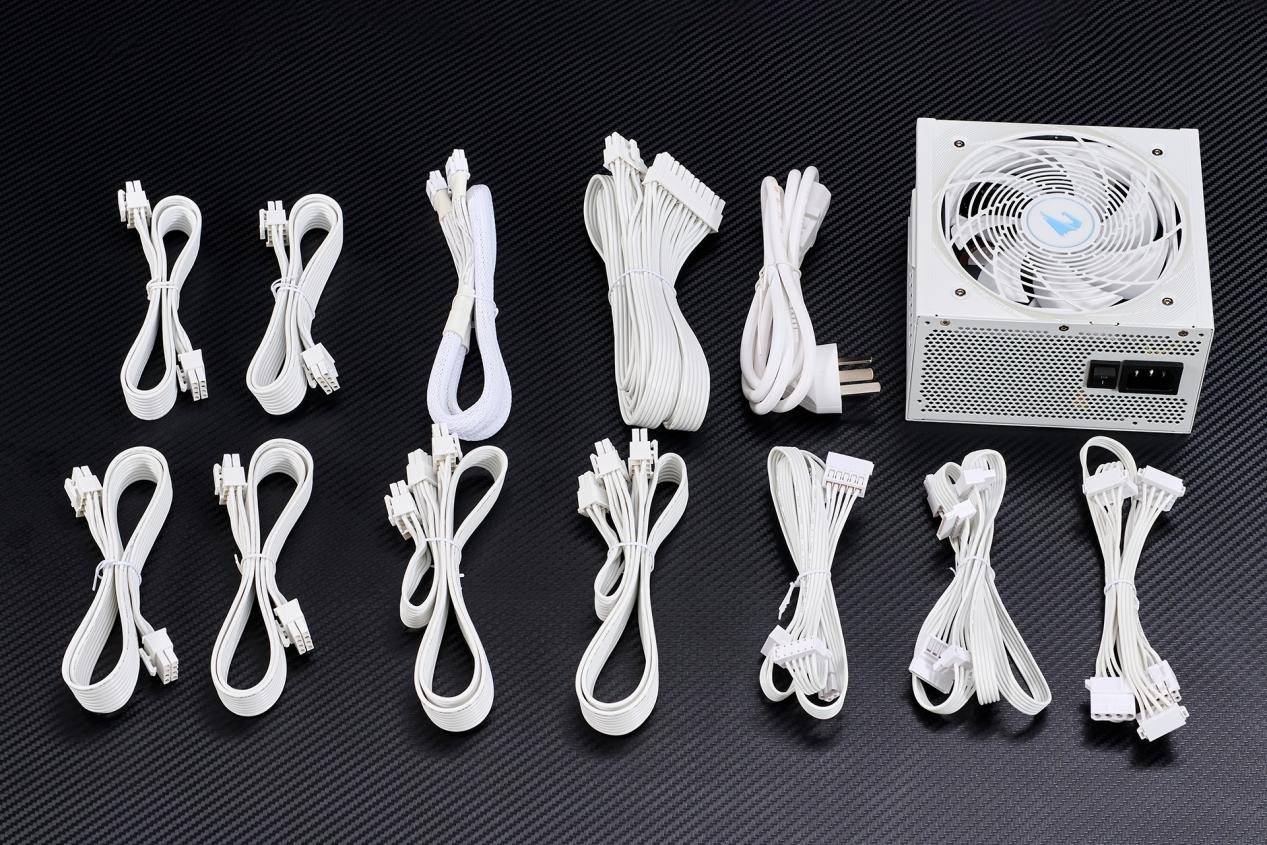

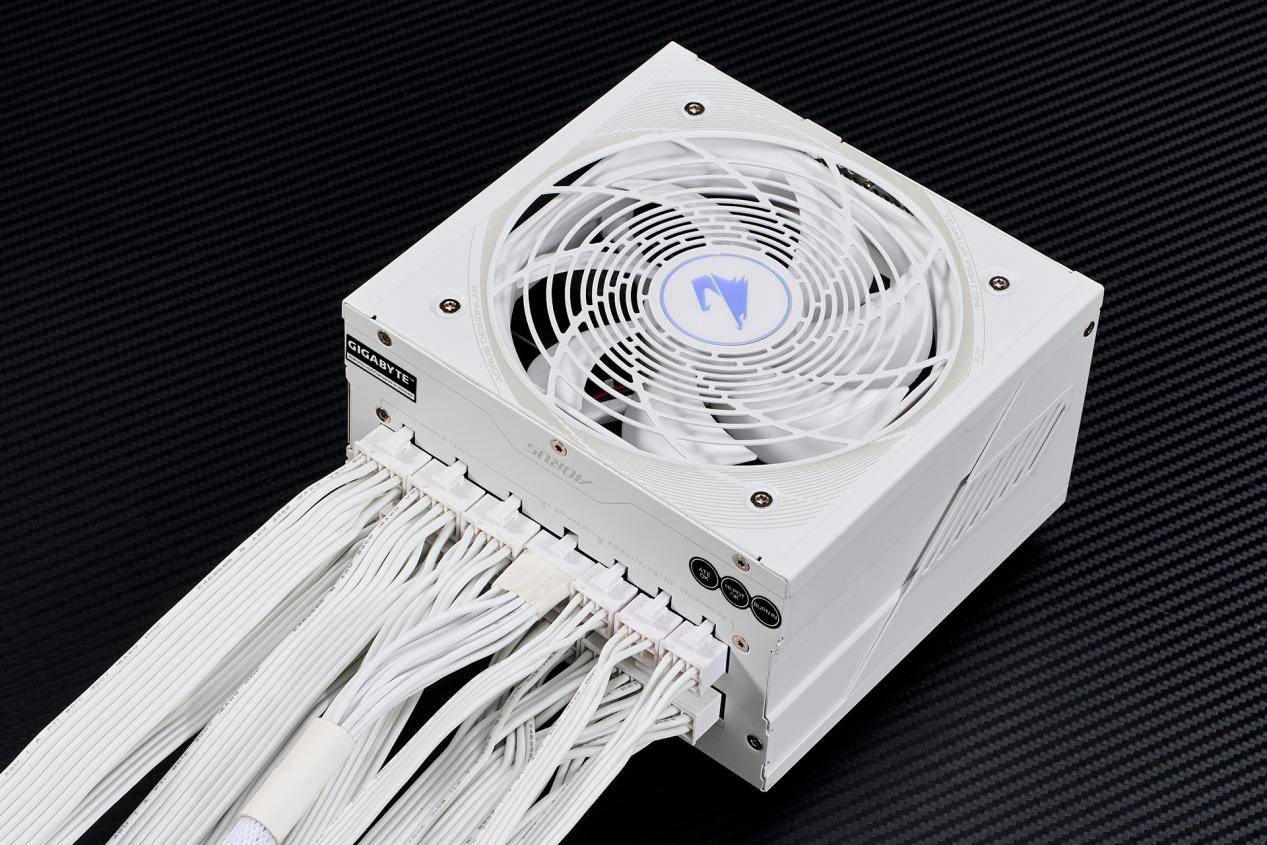

附送的模组线材刚好1：1配对上技嘉AE1000PG5 ICE 白金雕电源接口，全部白色扁平线材均采用全模组设计，我们按主机需求来接线即可，这样可以减少杂乱，增加气流并改善机箱的散热性能。

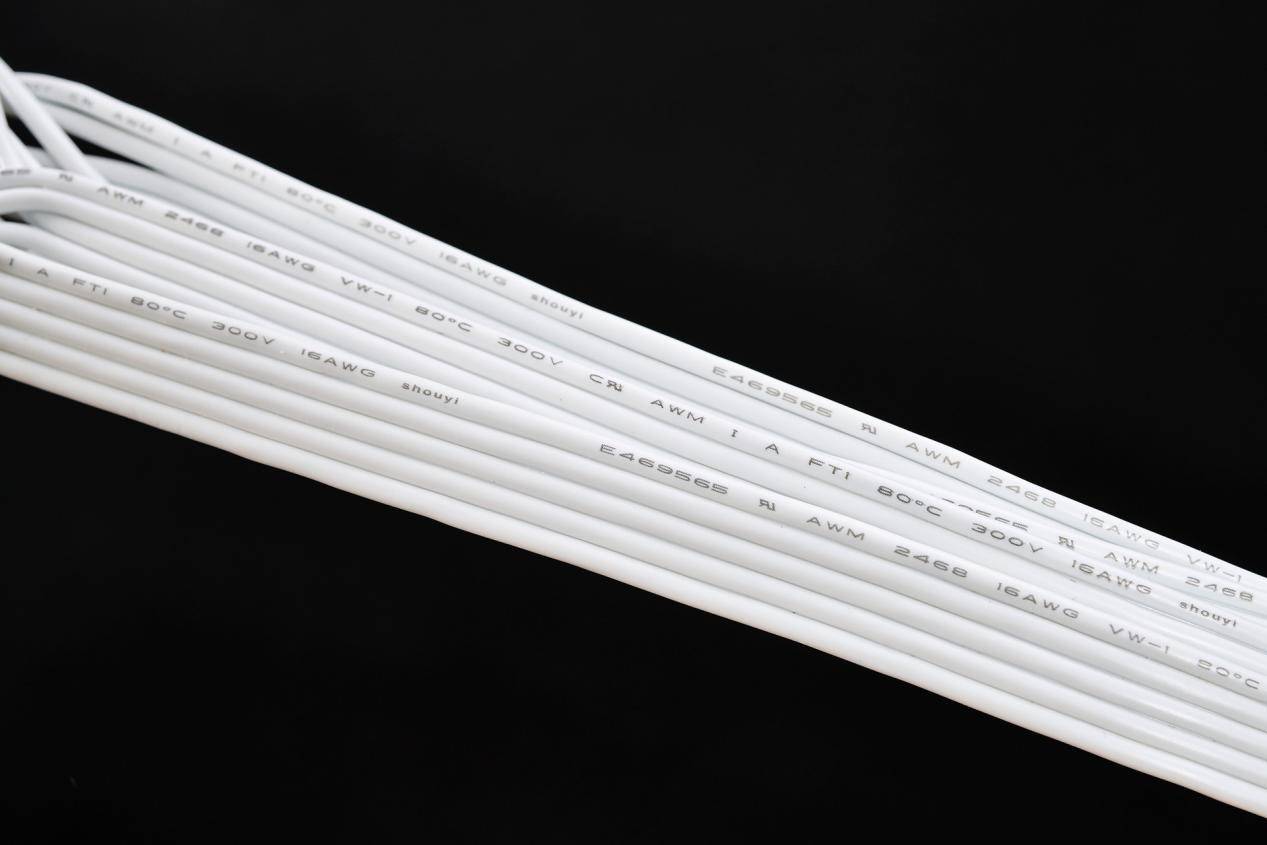

除了SATA线材外，其他的MB、CPU、12+4Pin PCI-E，以及6+2Pin PCI-E供电线材均是采用了16AWG规格的电源线材，能导通的电流值也更高，而且长时间高功率负载线材温度也更低。

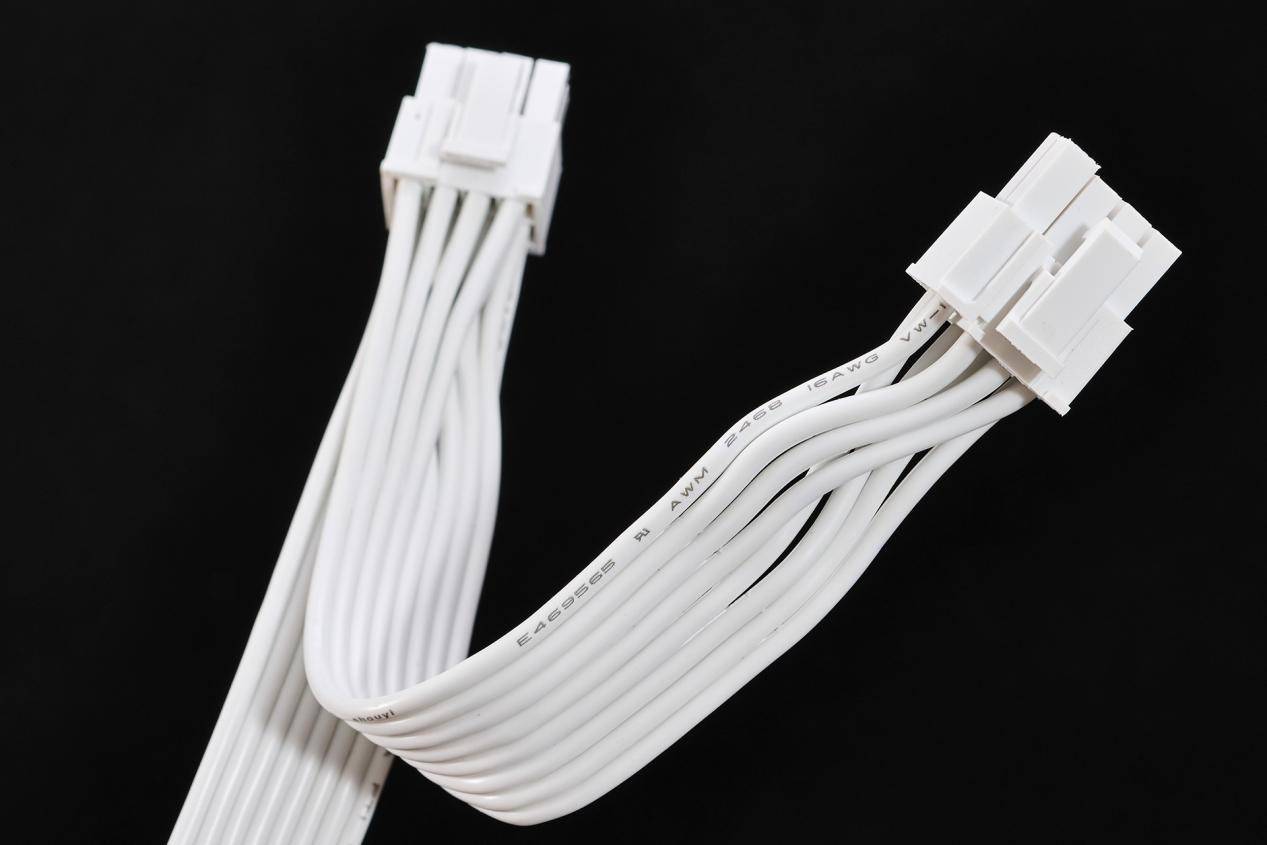

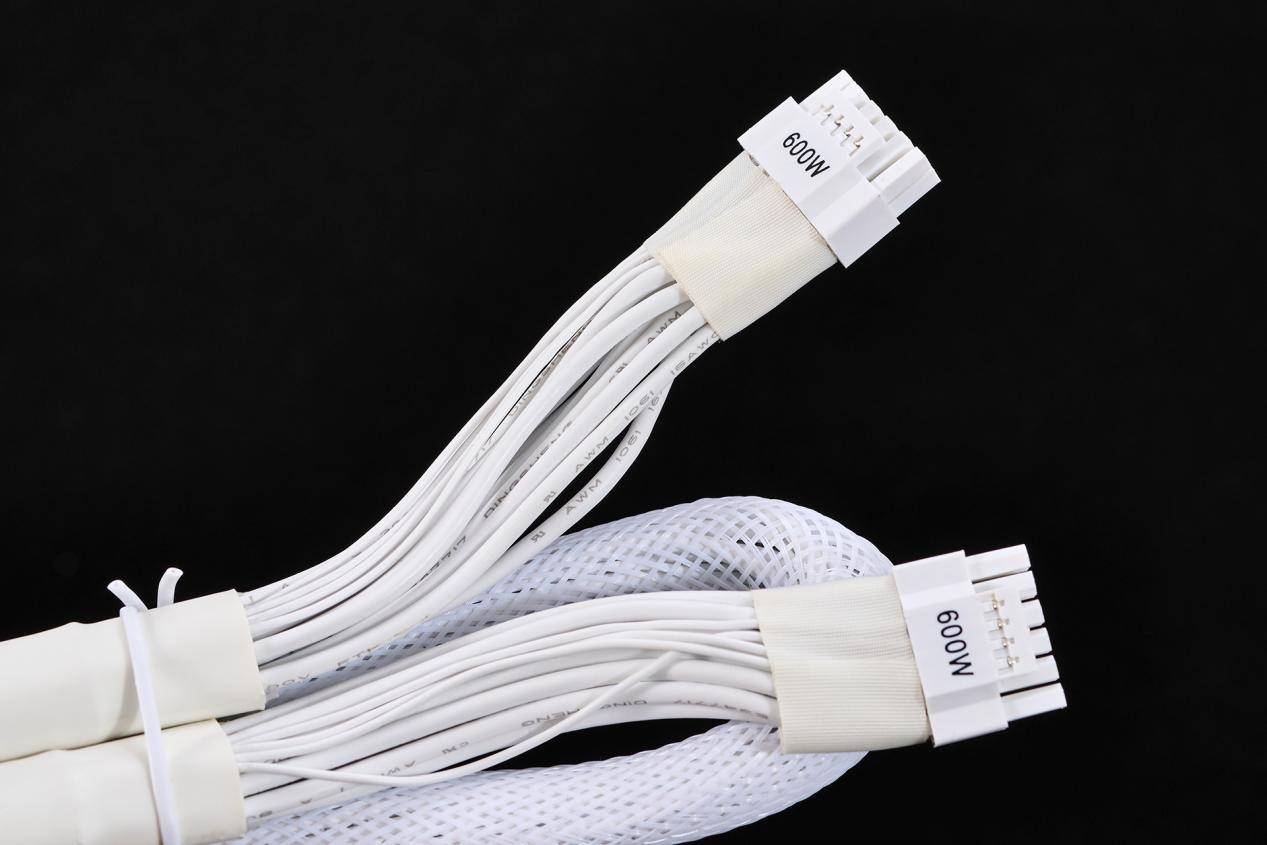

700mm的PCI-e 16 Pin线材，带上600W标签，同样是16AWG规格的线材，并且在外部套上了蛇皮网，线材更为规整。

技嘉AE1000PM PG5 ICE白金雕电源，拆解

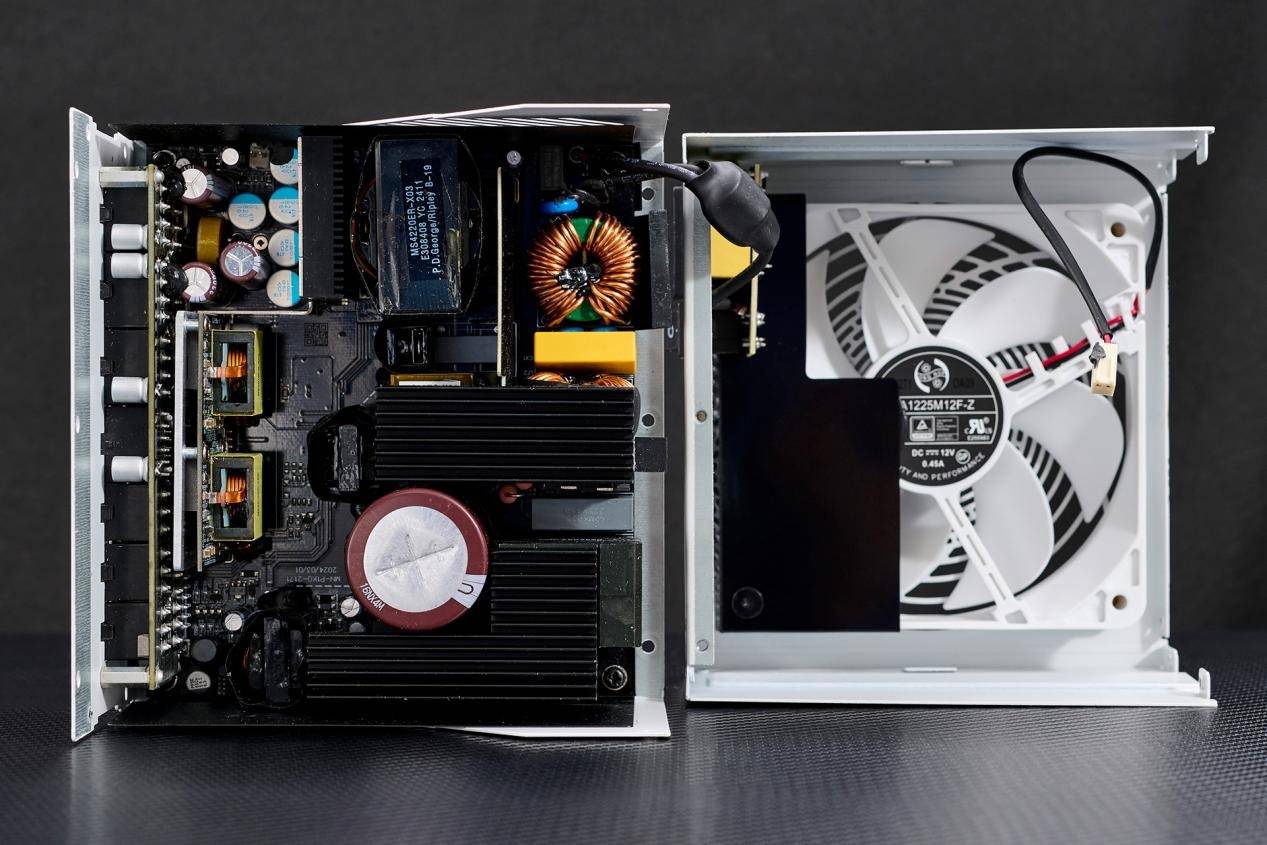

测试之后我们进行的详细的拆解，先来看一下技嘉AE1000PM PG5 ICE白金雕电源内部的布局，是不是与之前的UD1000PM PG5很是相似？当然这两者其实是一脉相承的布局，但是技嘉AE1000PM PG5 ICE白金雕电源却进一步优化了内部结构，更为合理，散热交通更好，且转换率更高。

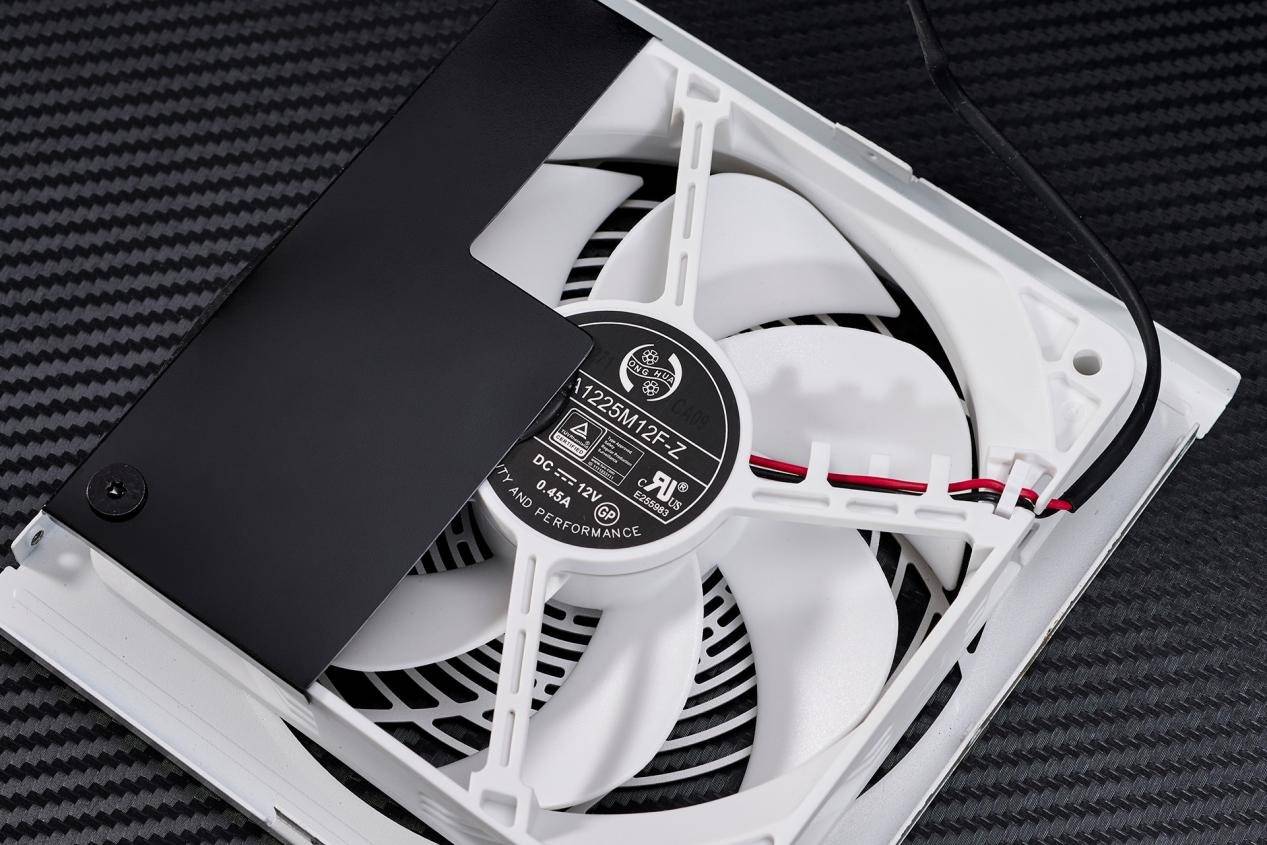

12厘米流体动力轴承（FDB）智能风扇，轴承采用油膜减震技术有着更低噪音、寿命更长的优点。

技嘉AE1000PM PG5 ICE白金雕电源采用了主动式PFC+全桥LLC谐振+同频整流+DC-DC结构，而UD1000PM PG5仅是半桥LLC的设计，因此技嘉AE1000PM PG5 ICE白金雕凭借着更高的转换率获得了80PLUS白金认证。

电源PCB采用双面PCB设计，背部同样焊接有电源的几颗核心芯片；PCB背面焊点饱满，且整体设计与布局方正合理。

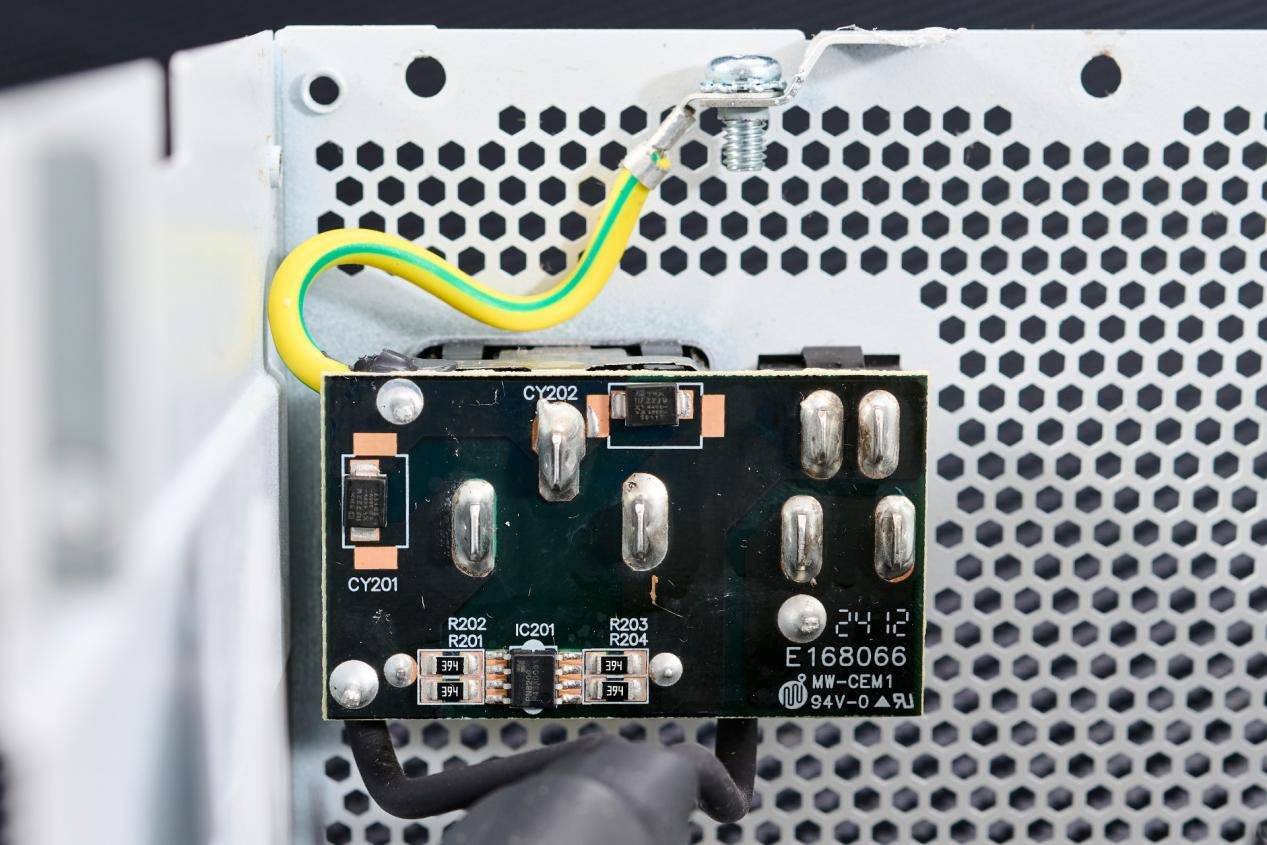

一级EMI直接安装到AC电源开关与插座上，配上1个X电容、2颗贴片Y2电容，以及X电容放电芯片

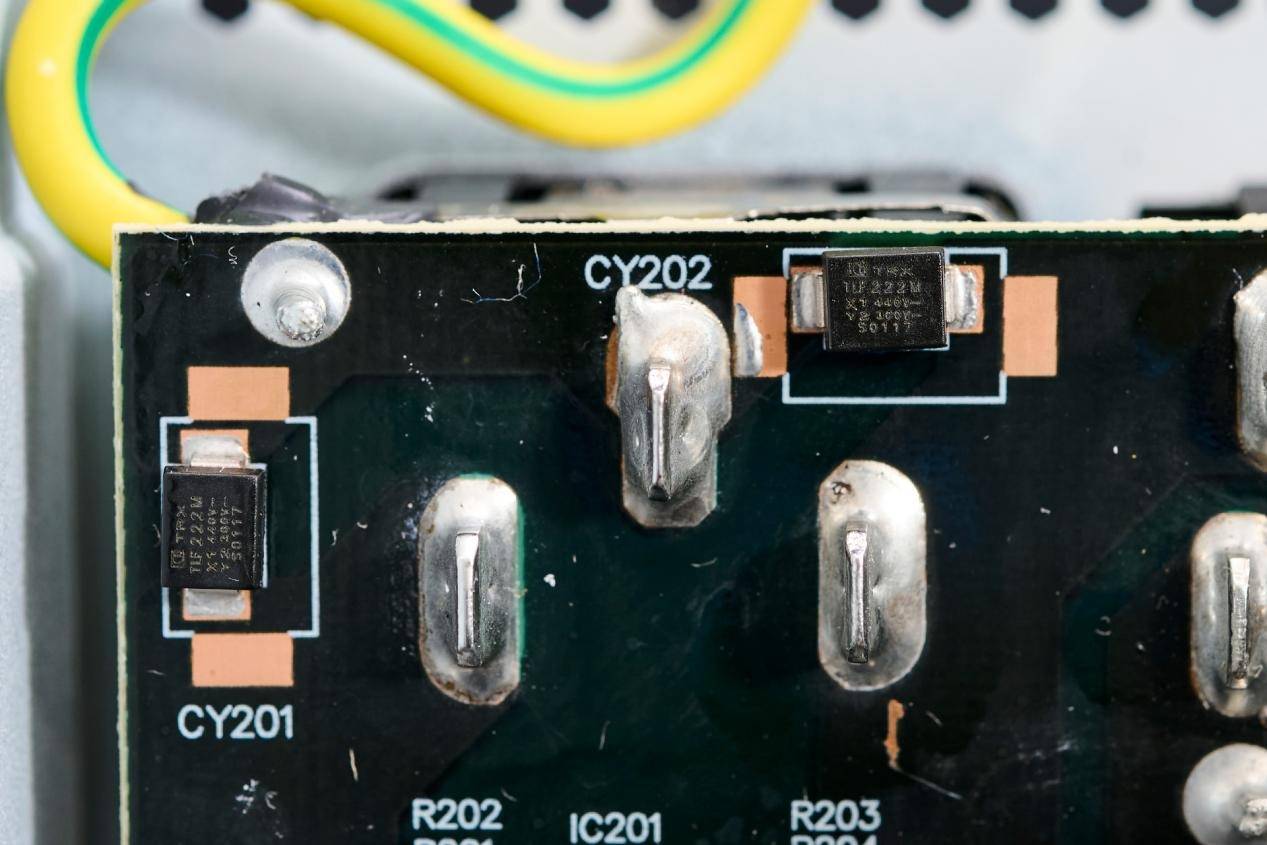

两颗贴片Y2电容，TRX（特锐祥）出品的TLF222M

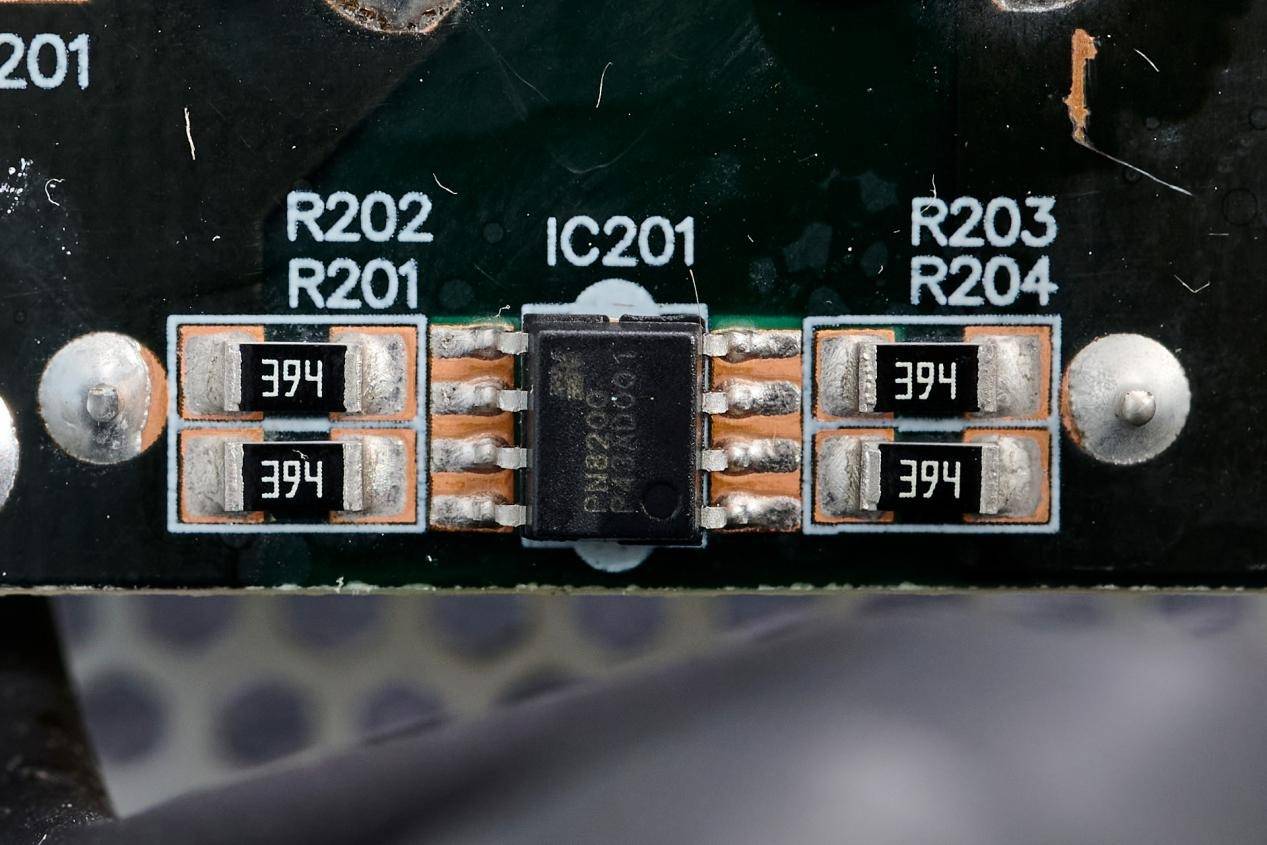

PN8200 X电容放电专用芯片与4颗电阻并联在X电容两端，主要用于消除电源中的差模干扰；可以实现短时间内把X电容电能释放掉，从而避免人体接触到插头时被电击的危险。

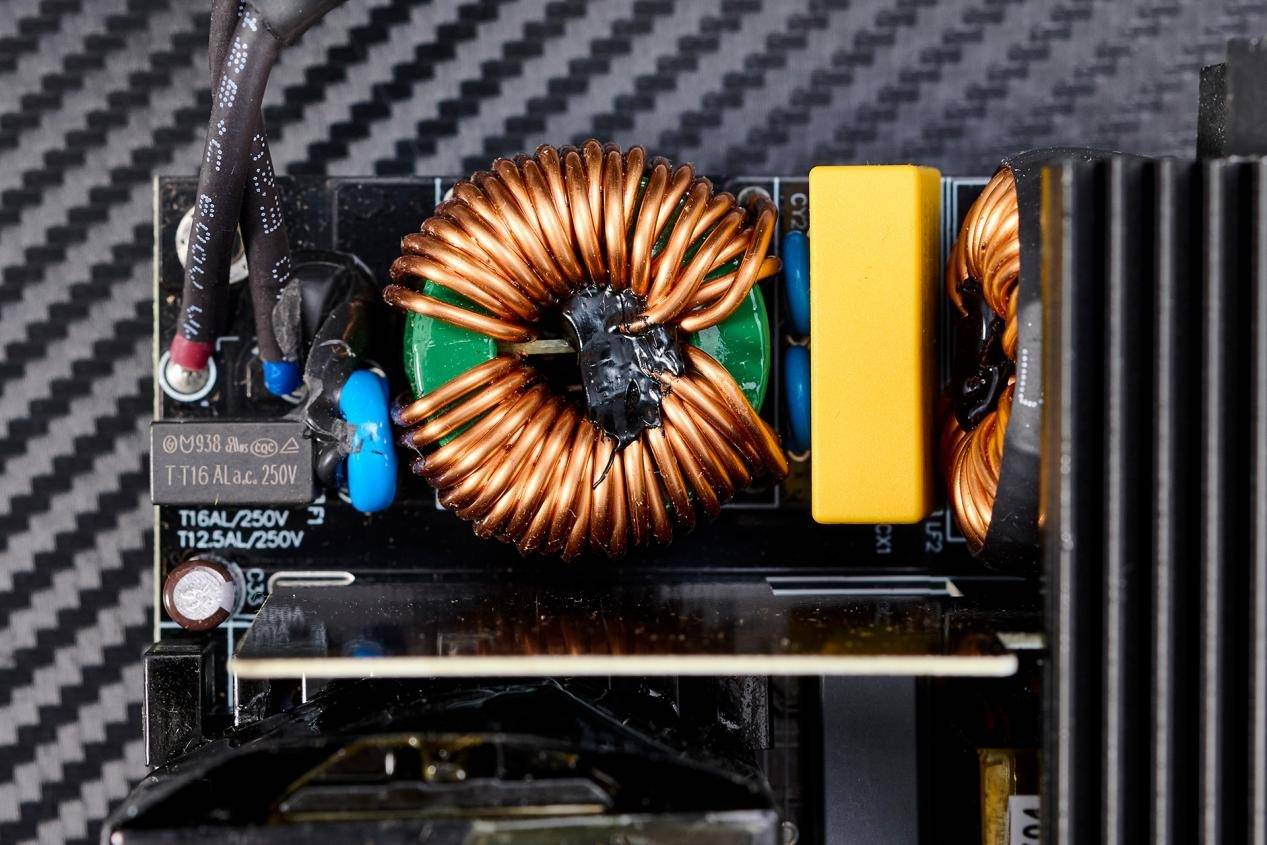

二级EMI电路也较为全面，包括1个X电容、1对Y电容与2个共模电感；同侧还配上了MOV与NTC，NTC旁边是一个灰色的继电器。而为了避免高压侧短接，靠近主电压器侧配上了独立防护PCB板。

技嘉AE1000PM PG5 ICE白金雕电源配上两块大面积的散热模组，整流桥与LLC电路共用一块散热片，而主动PFC电路则是采用独立的散热片。

2个整流桥之间还配上独立的小片散热铝片

整流桥型号：GBU1506，规格为：600V|15A，并联后可导通电路为30A。

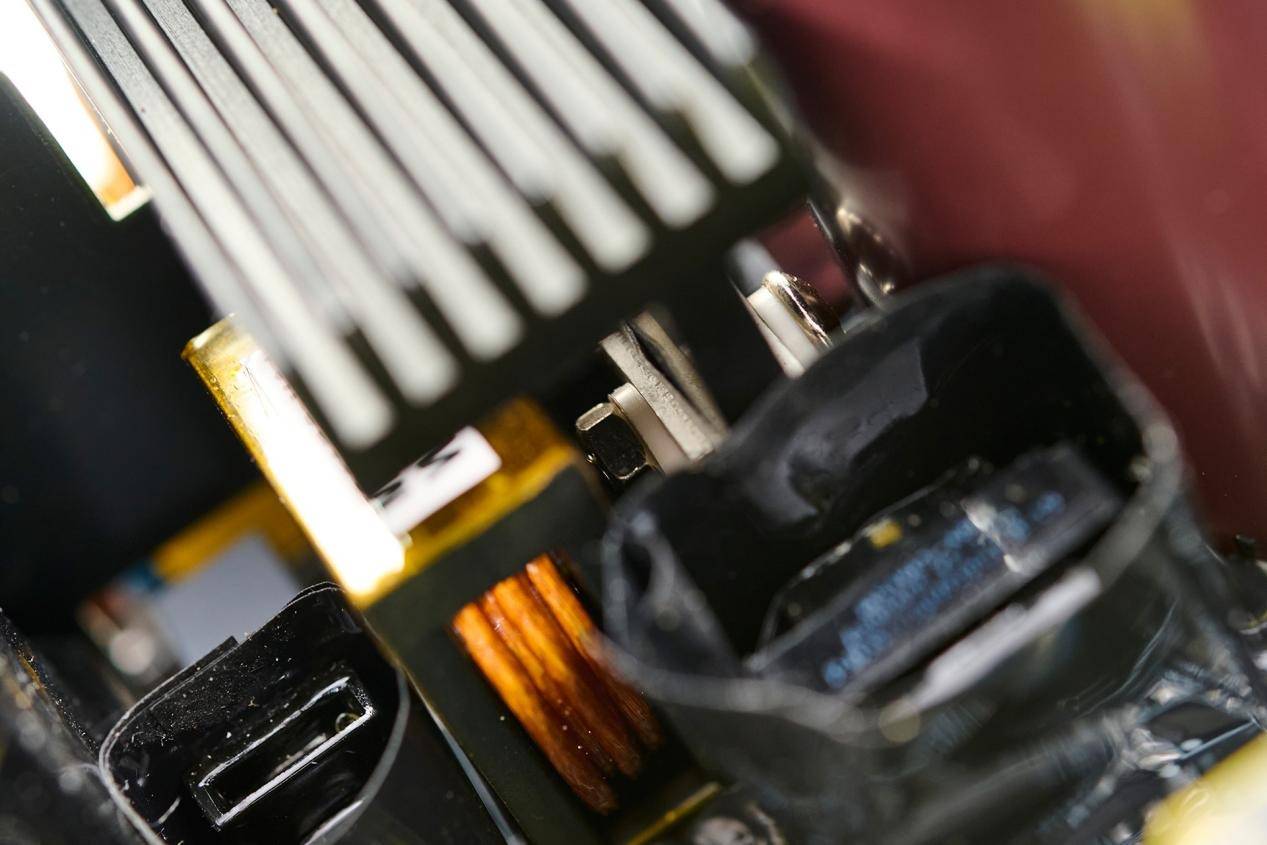

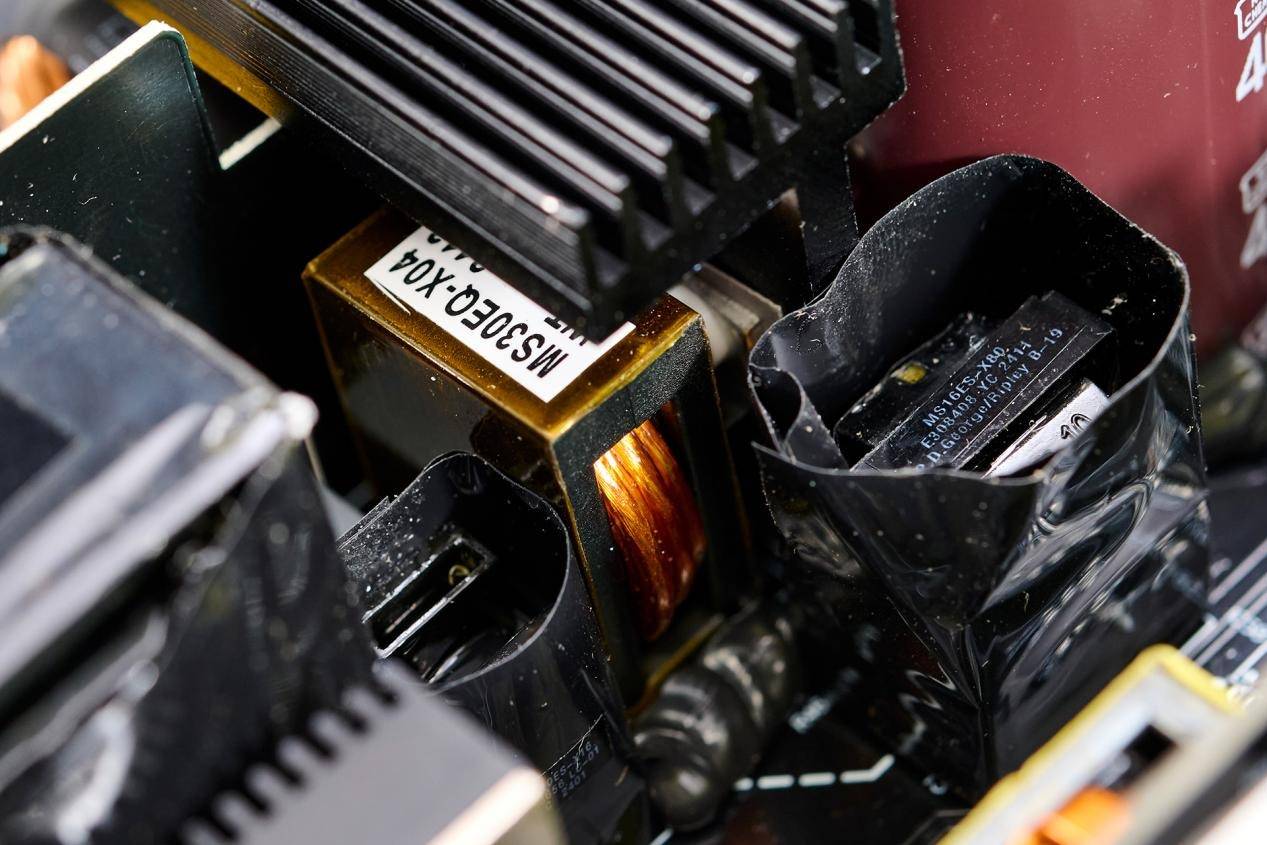

被散热片遮挡住的是半封闭设计的主动PFC电感

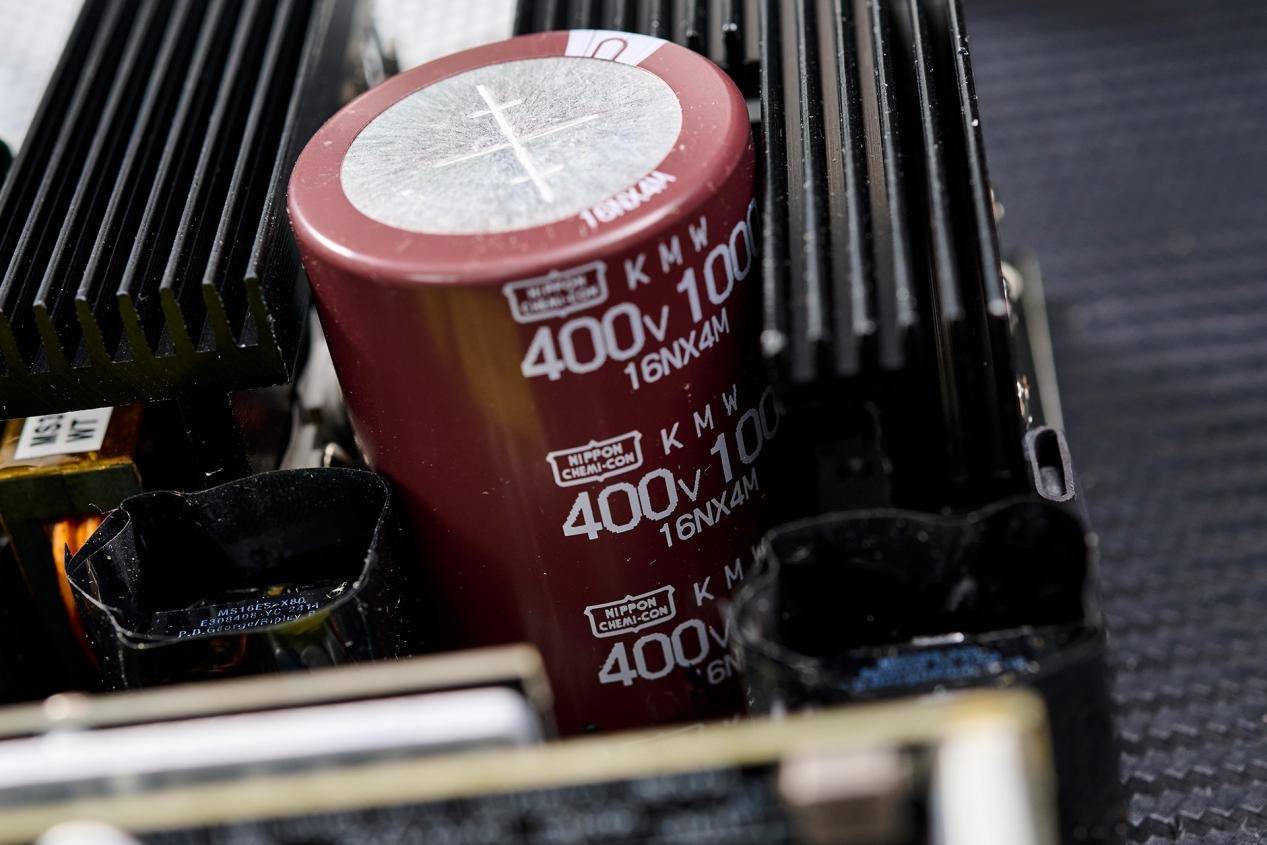

旁边的是主动PFC电容，来自NIPPON的KMW系列电解电容器，规格为1000μF/400V/105℃。

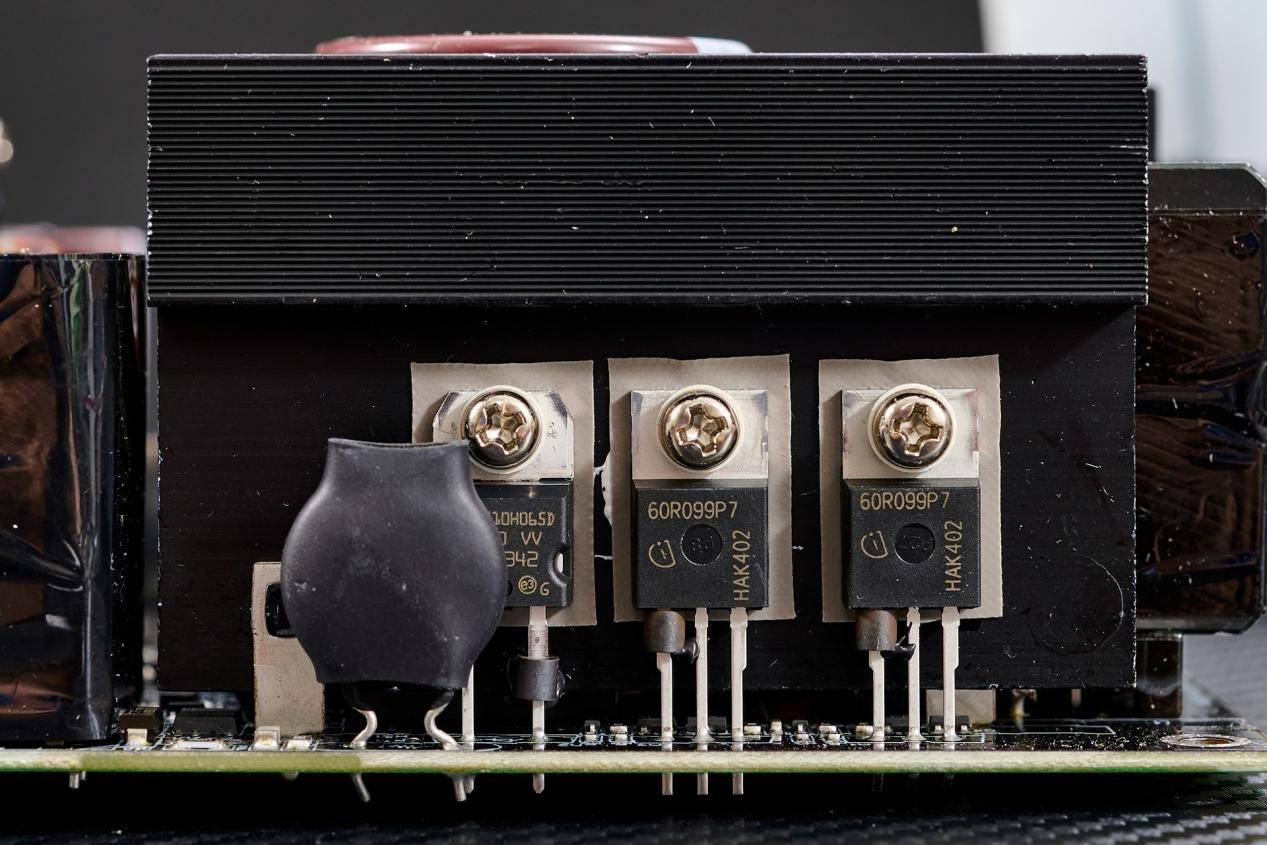

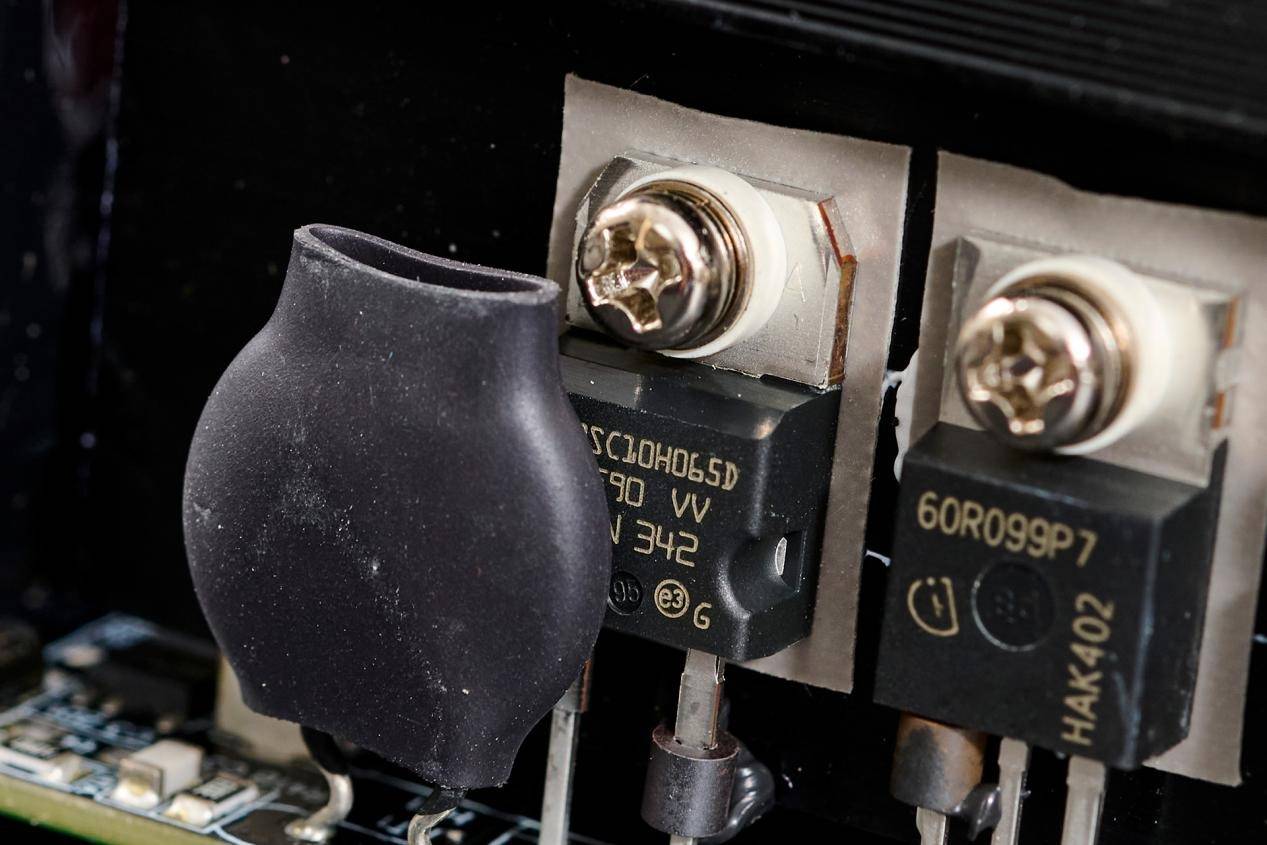

主动PFC开关电路由2颗PFC开关管与1颗PFC二极管组成。其中PFC开关管为两颗英飞凌60R099P7，规格：600V|20A@100°C。

而旁边的是PFC二极管，意法半导体的STPSC10H065D，规格：650V|10A。

+5v待机电路

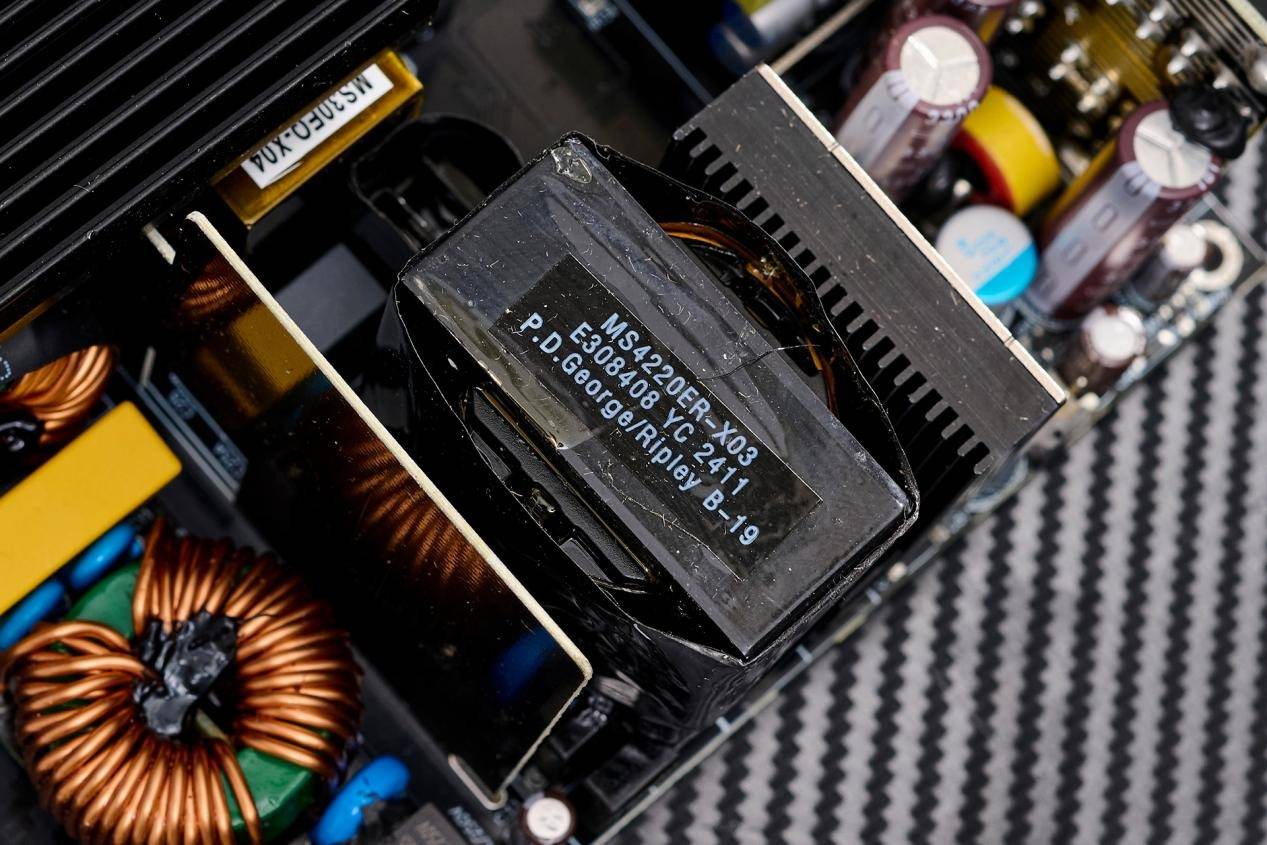

电源主变压器

全桥LLC电路协同变压器

4颗英飞凌的IPA60R160P7 主开关管，规格：600V|13A@100°C

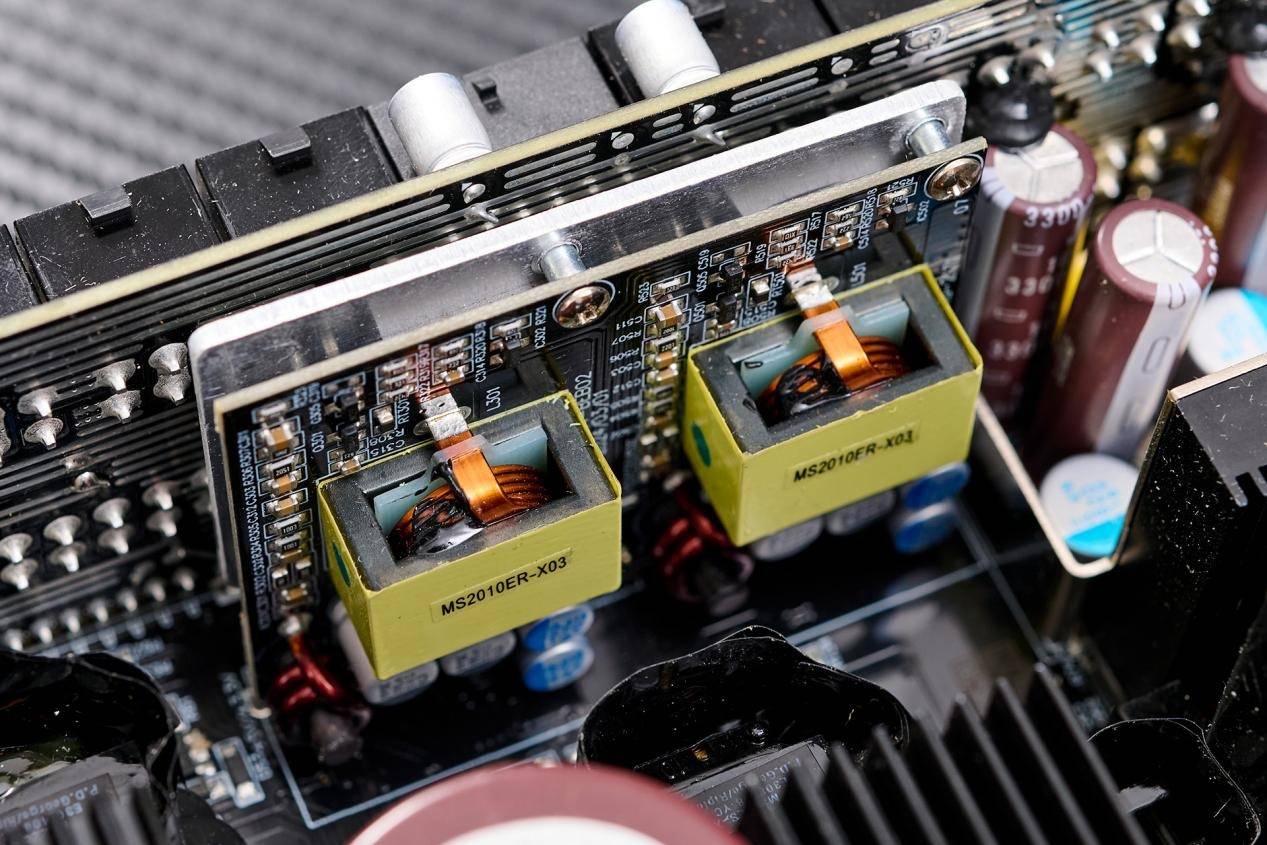

电源的+5V与+3.3V采用DC-DC设计，共用一块独立PCB直插在电源上；但两部分电路为独立设计，带独立转换芯片，因此背部均配上铝制散热片。

右侧是电源的+12V同步整流电路，由于MosFE被黑色厚实的散热模块遮挡所以目前没法确认，但按照UD1000PM PG5电源设计来说，MosFET应该是配备了6颗。

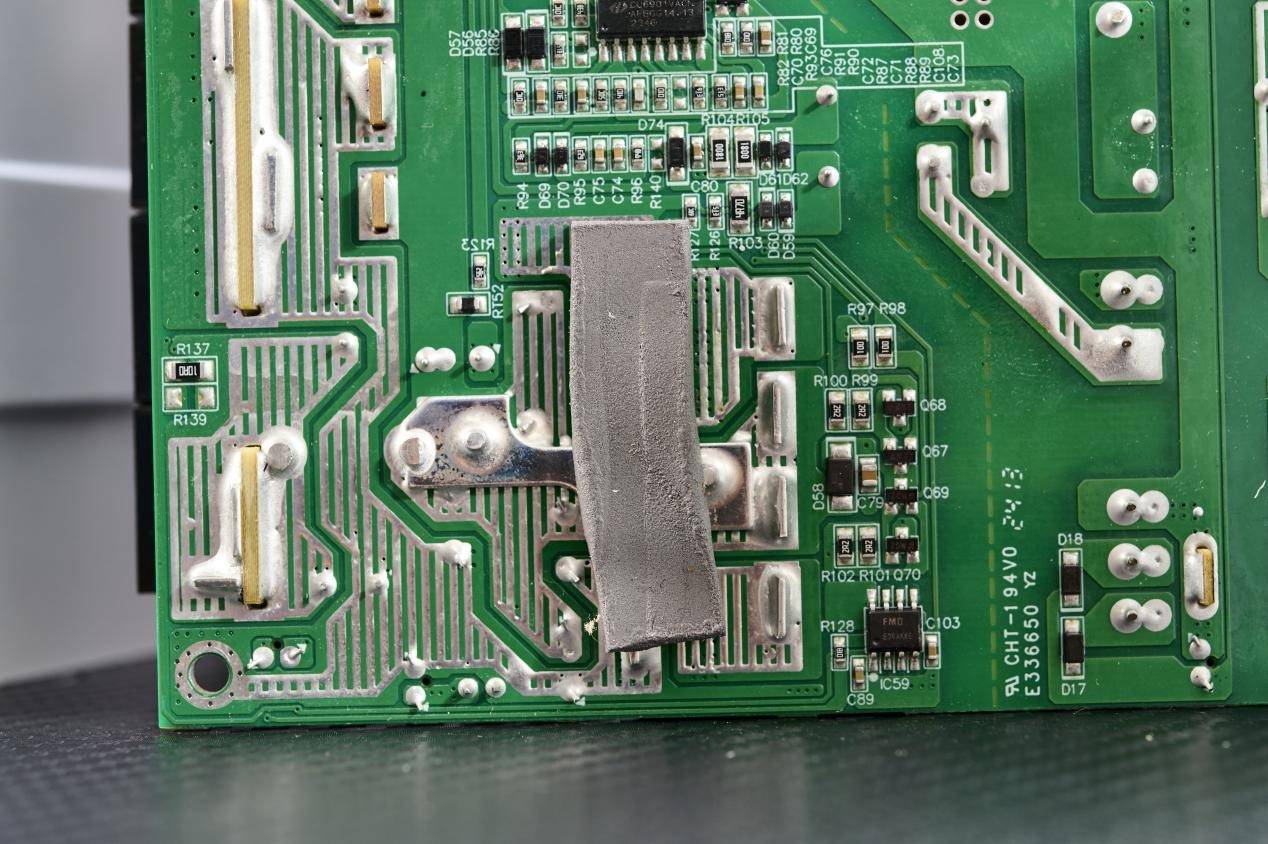

同时电源PCB背部MosFET位置还配上了单独的散热垫片，利用电源外壳加速散热。

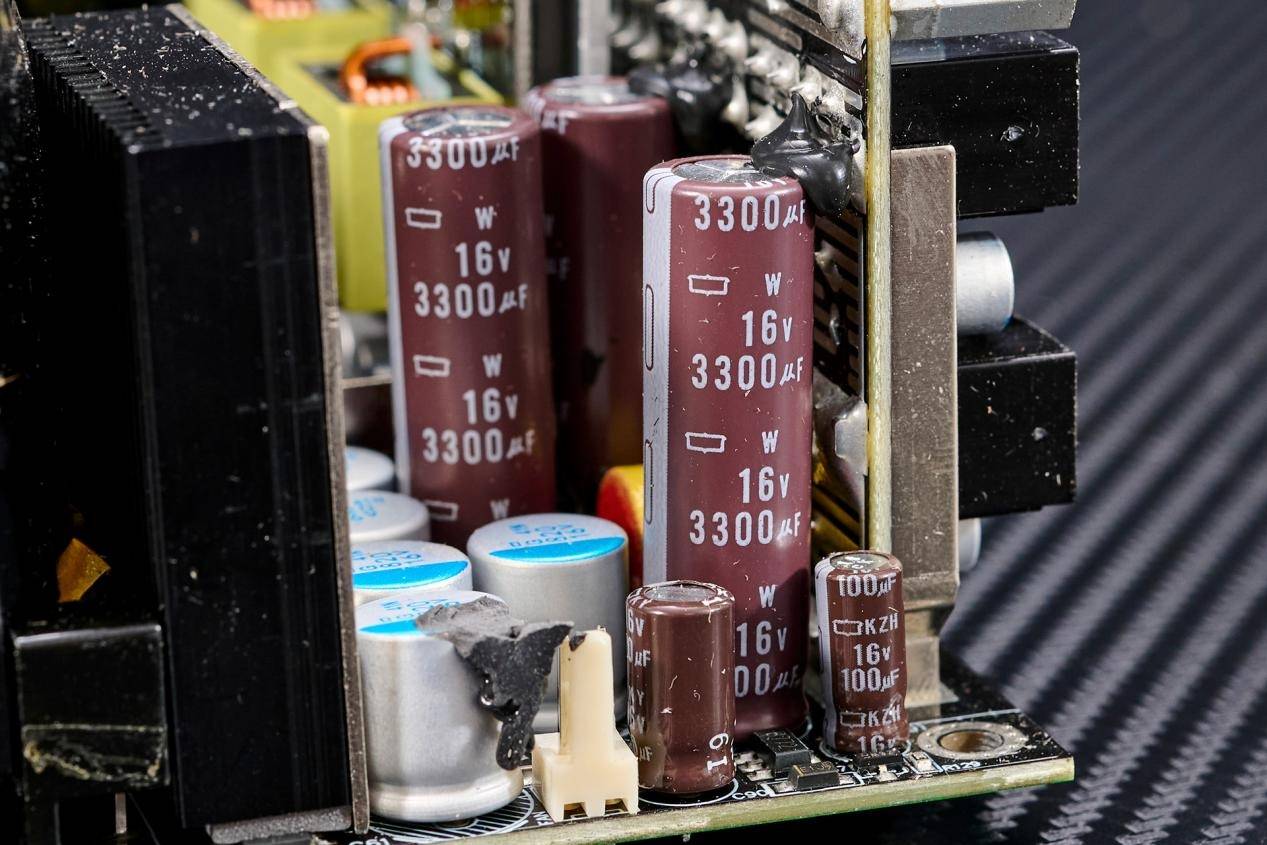

+12V输出滤波电容为NIPPON PSG系列16V|820uF固态电容、NIPPON KZH系列的16V|100uF电解电容、扼流圈，以及NIPPON KZE系列的16V|3300uF电解电容组成。

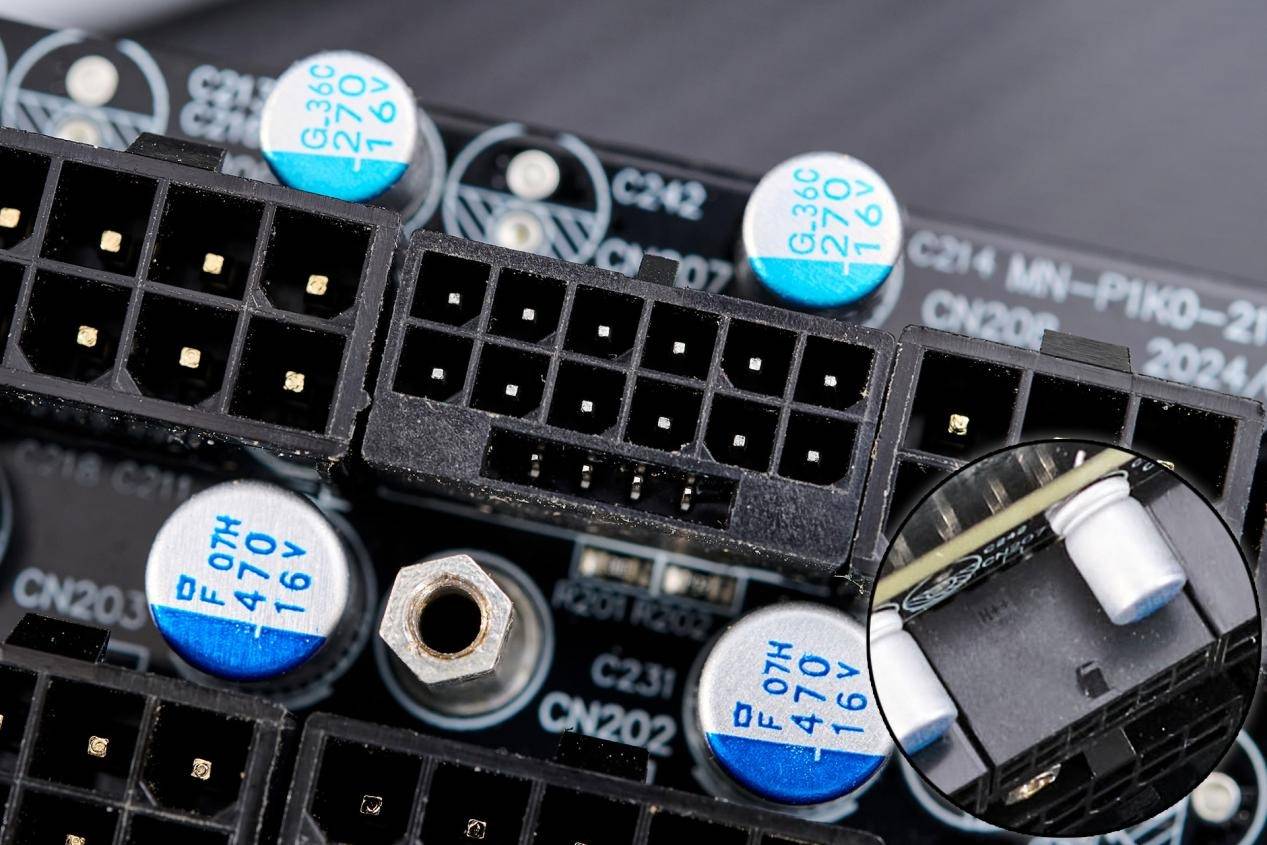

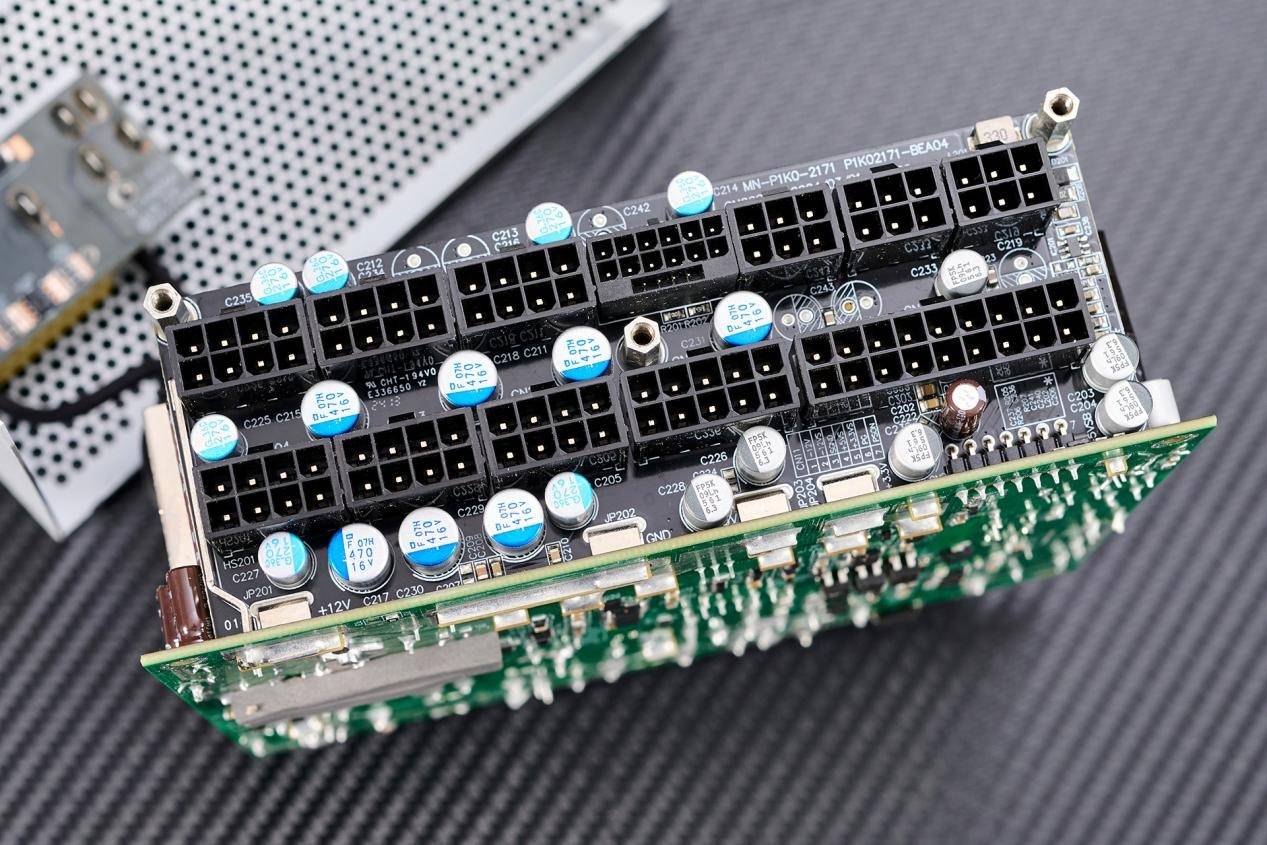

接线板正面同样配上了大量的日系固态电容进行输出滤波。

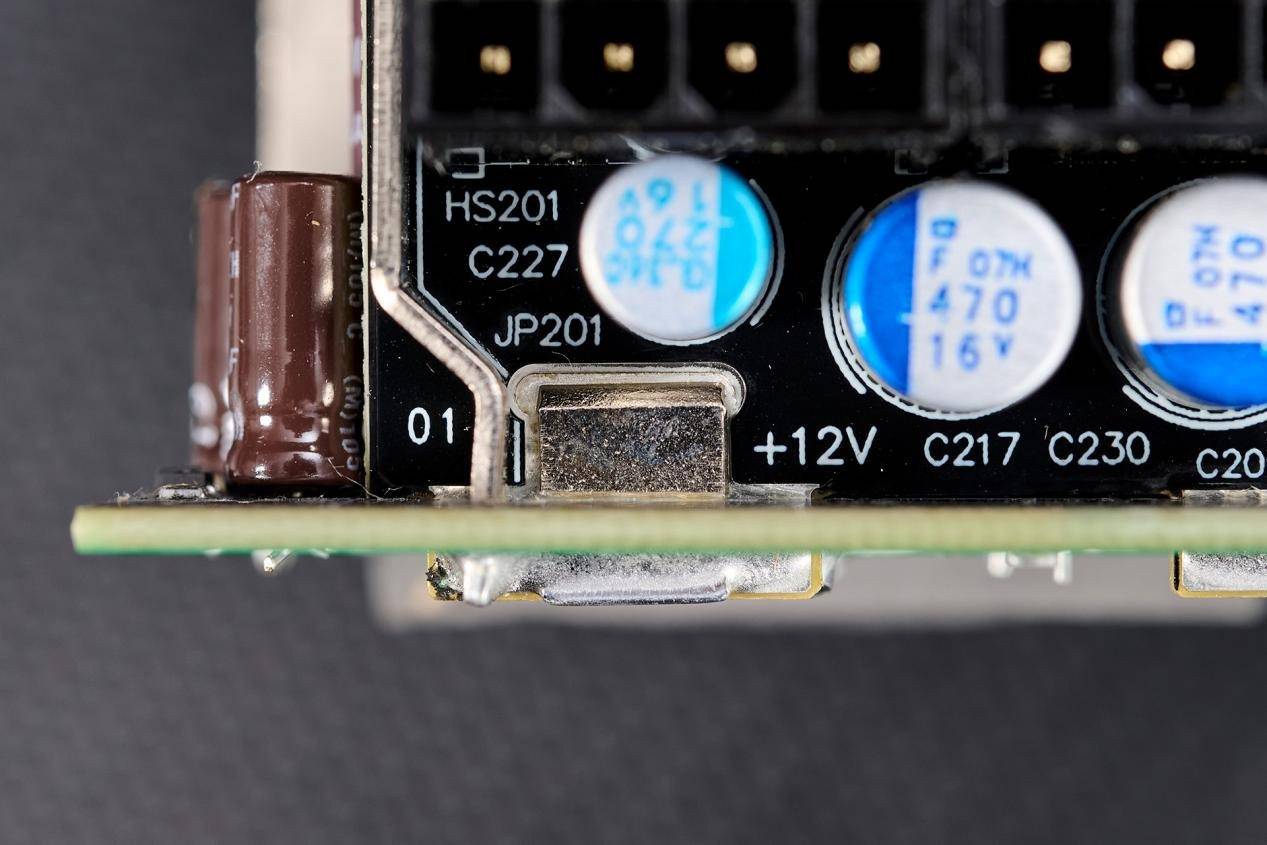

接线板+12V焊接位置

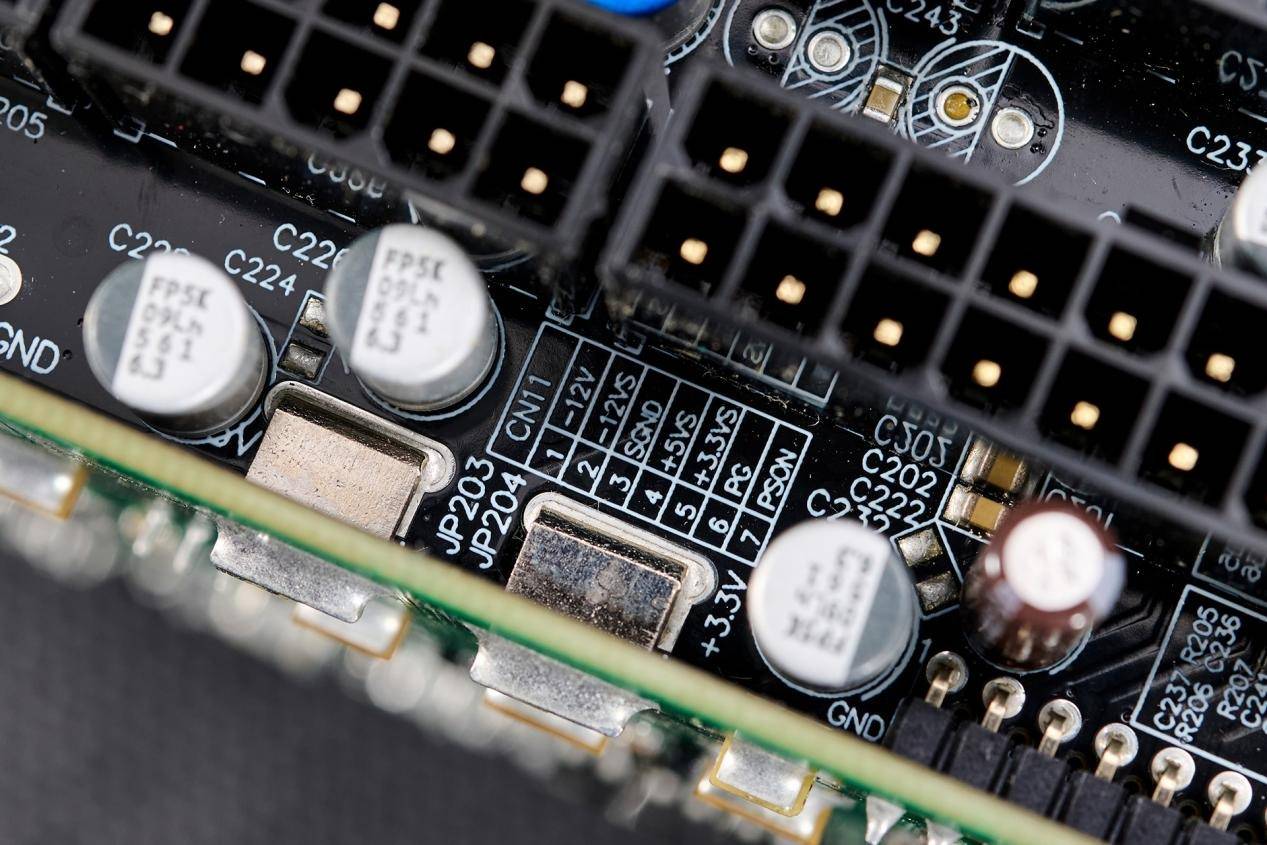

接线板+5V与+3.3V焊接位置

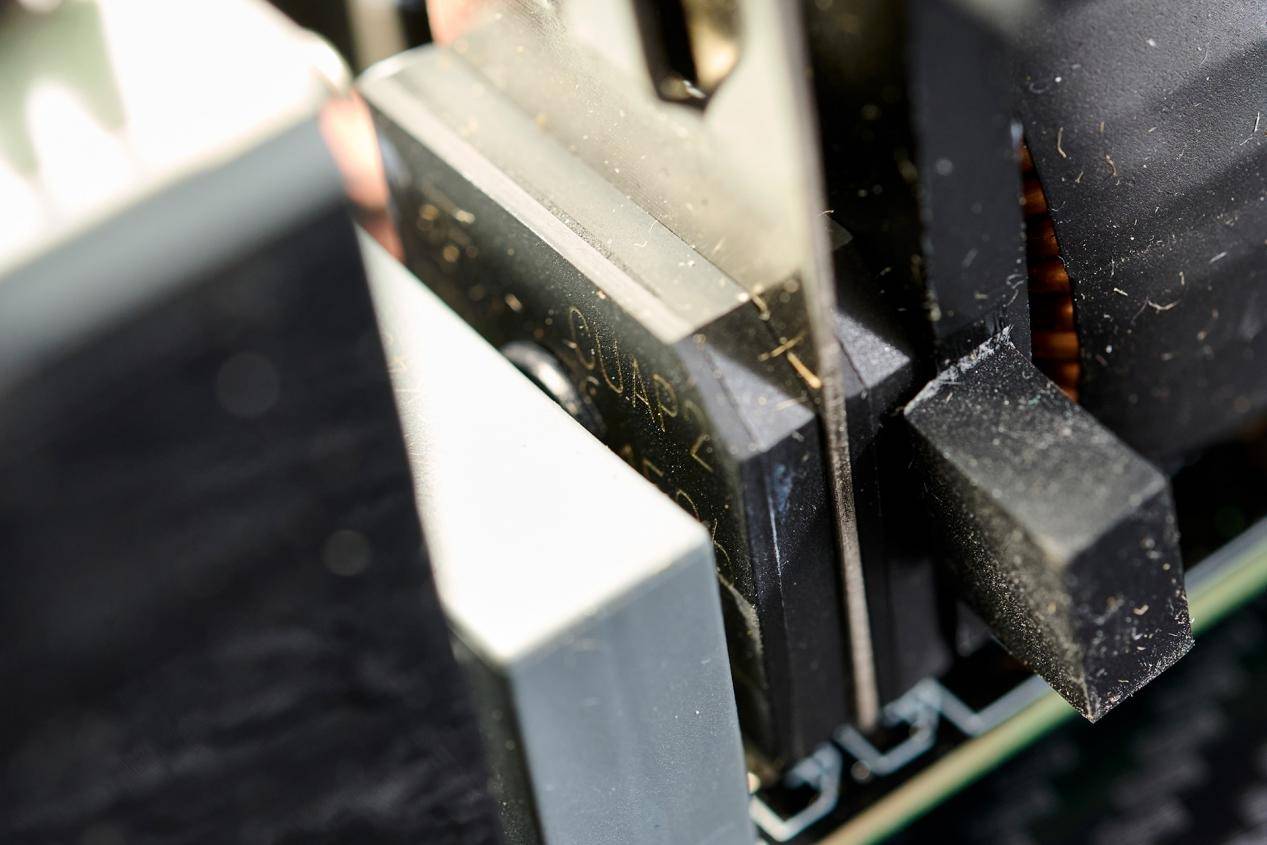

看到12+4Pin接口上的H++标签，这代表着这接线座实际上使用的是更高规格的12V-2x6母座，其可以配合上12V-2x6模组线实现更稳定的PCIE供电输出。

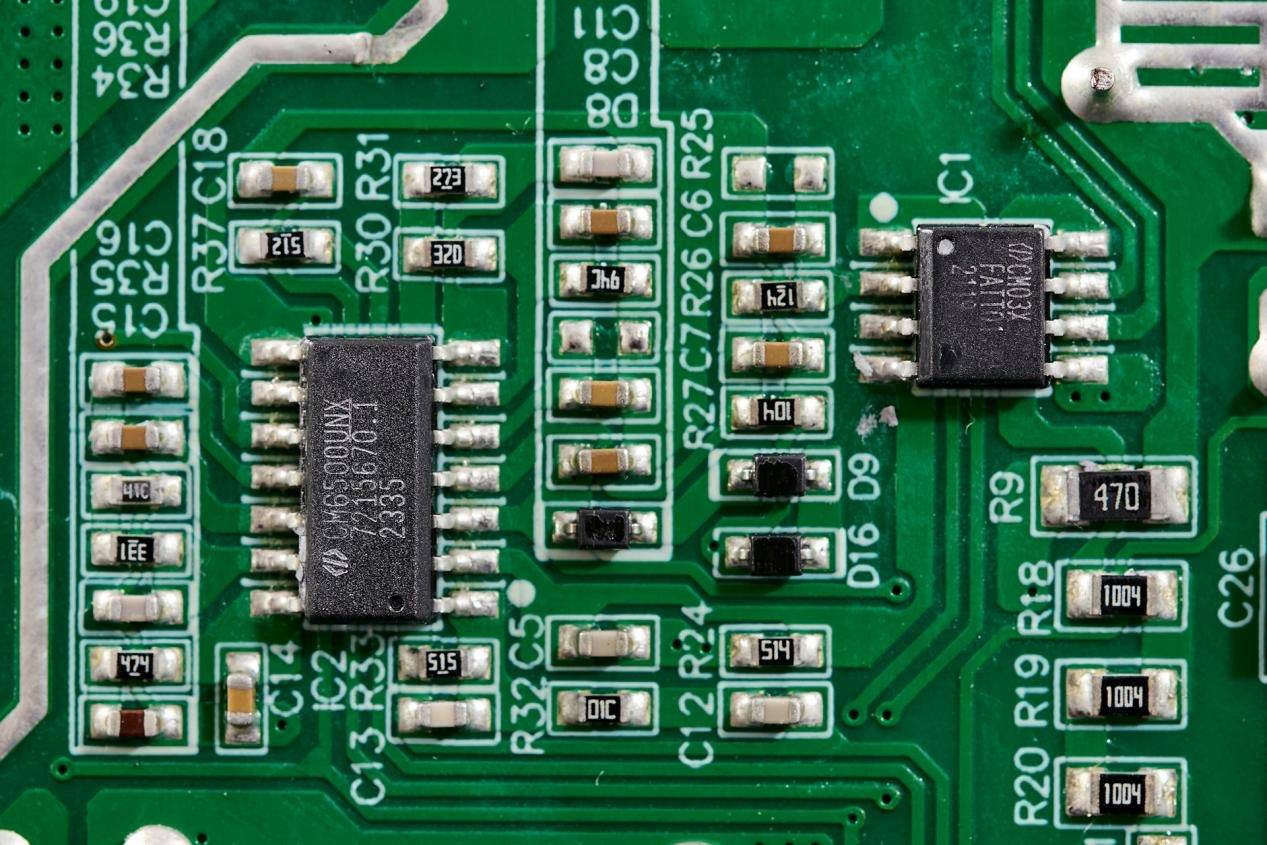

PFC控制器为CM6500UNX+CM03X的组合

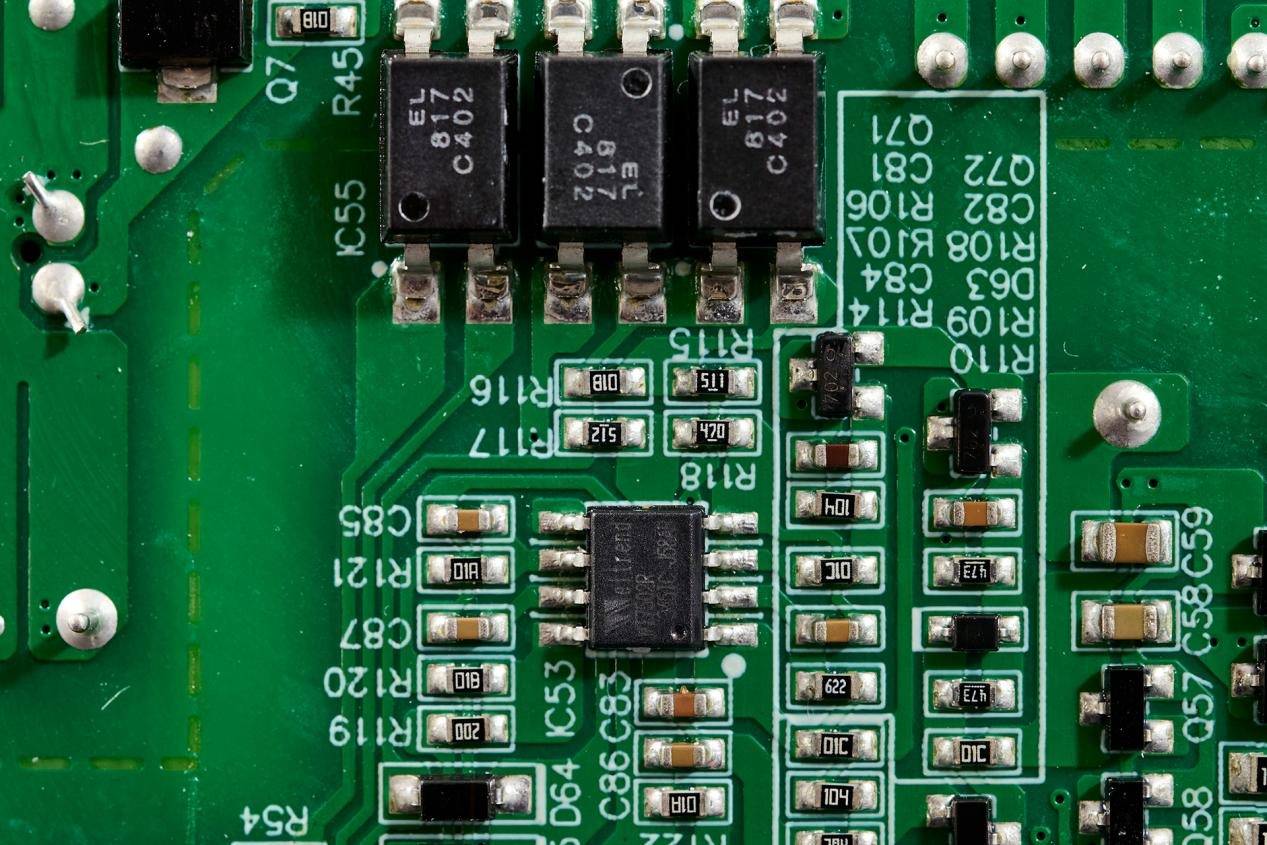

管控IC Weltrend WT7502 (OVP/UVP/OCP/SCP/PG) ,

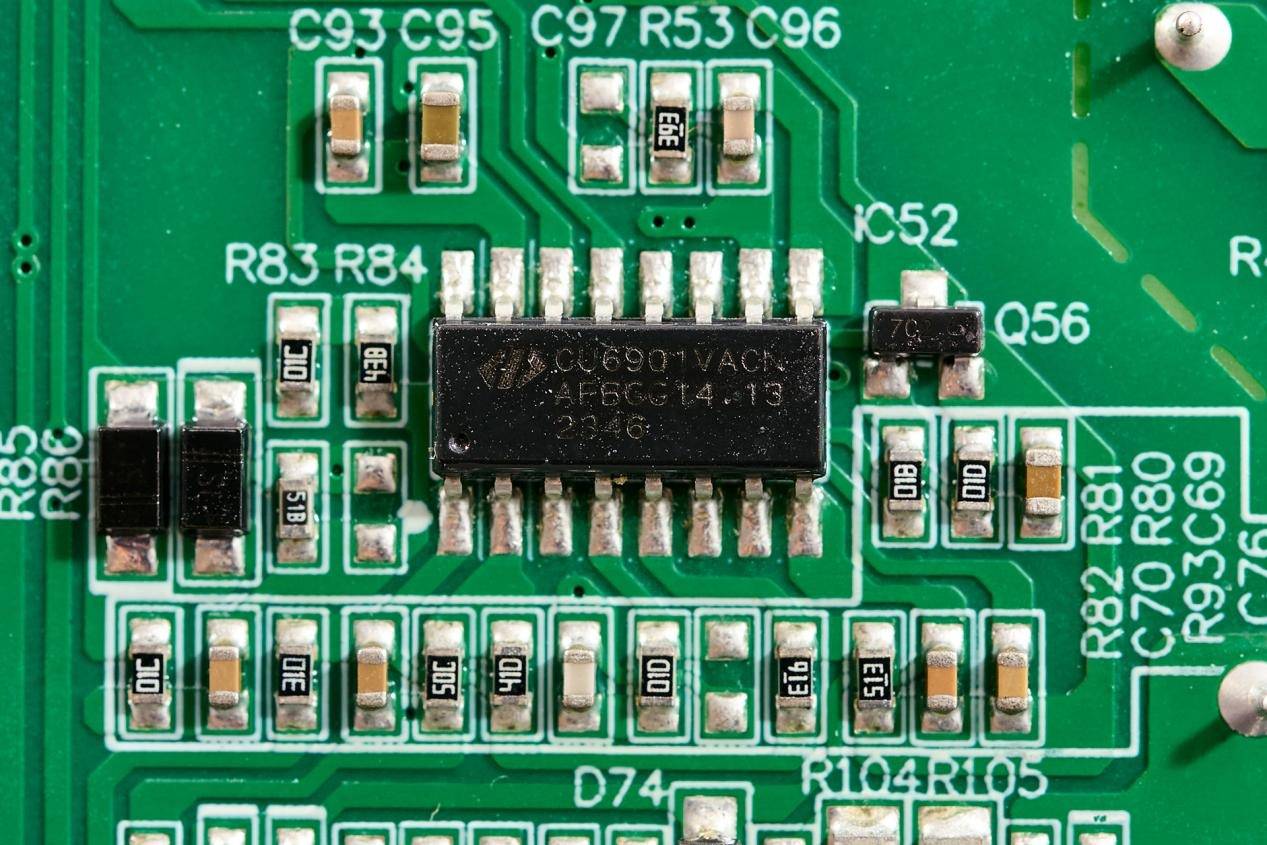

LLC主控为虹冠CU6901VAC

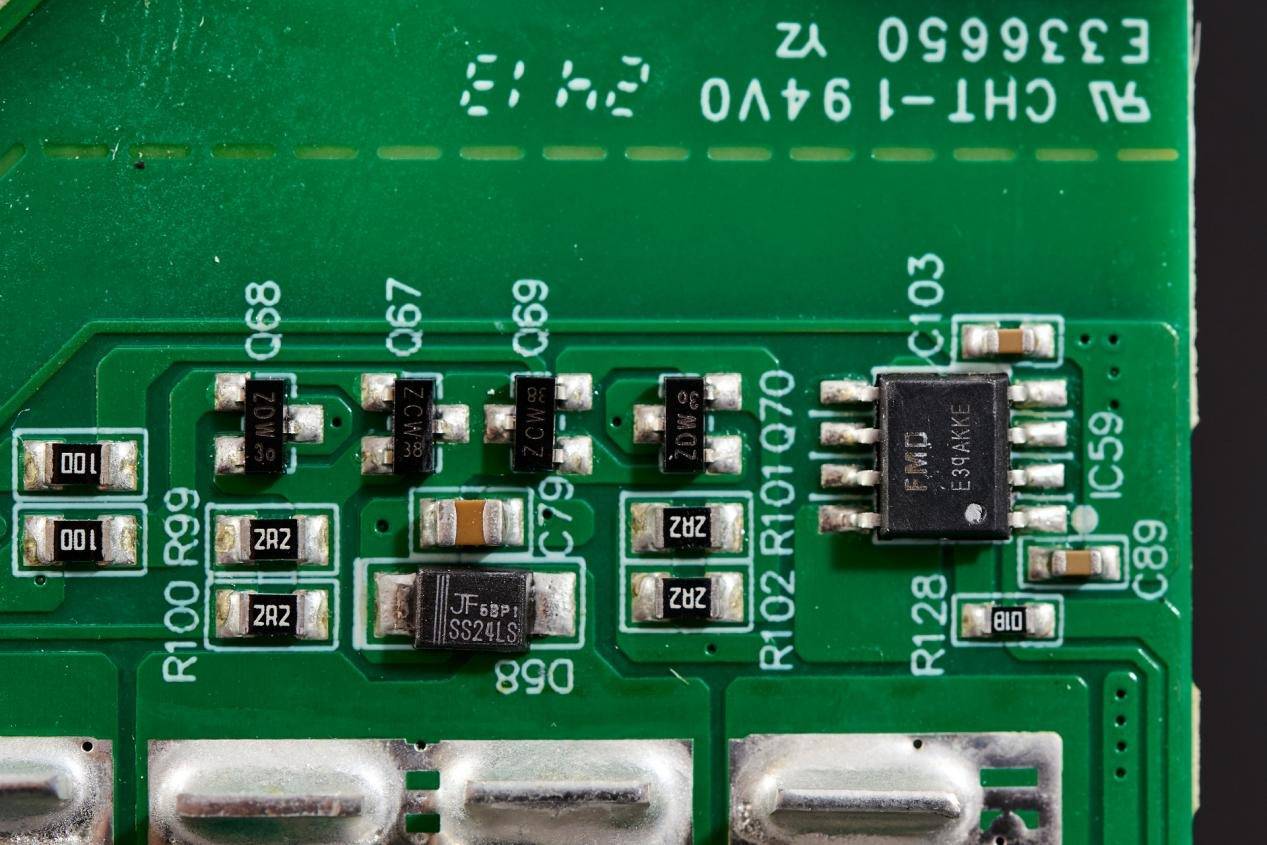

风扇控制电路

技嘉AE1000PM PG5 ICE白金雕电源，装机测试

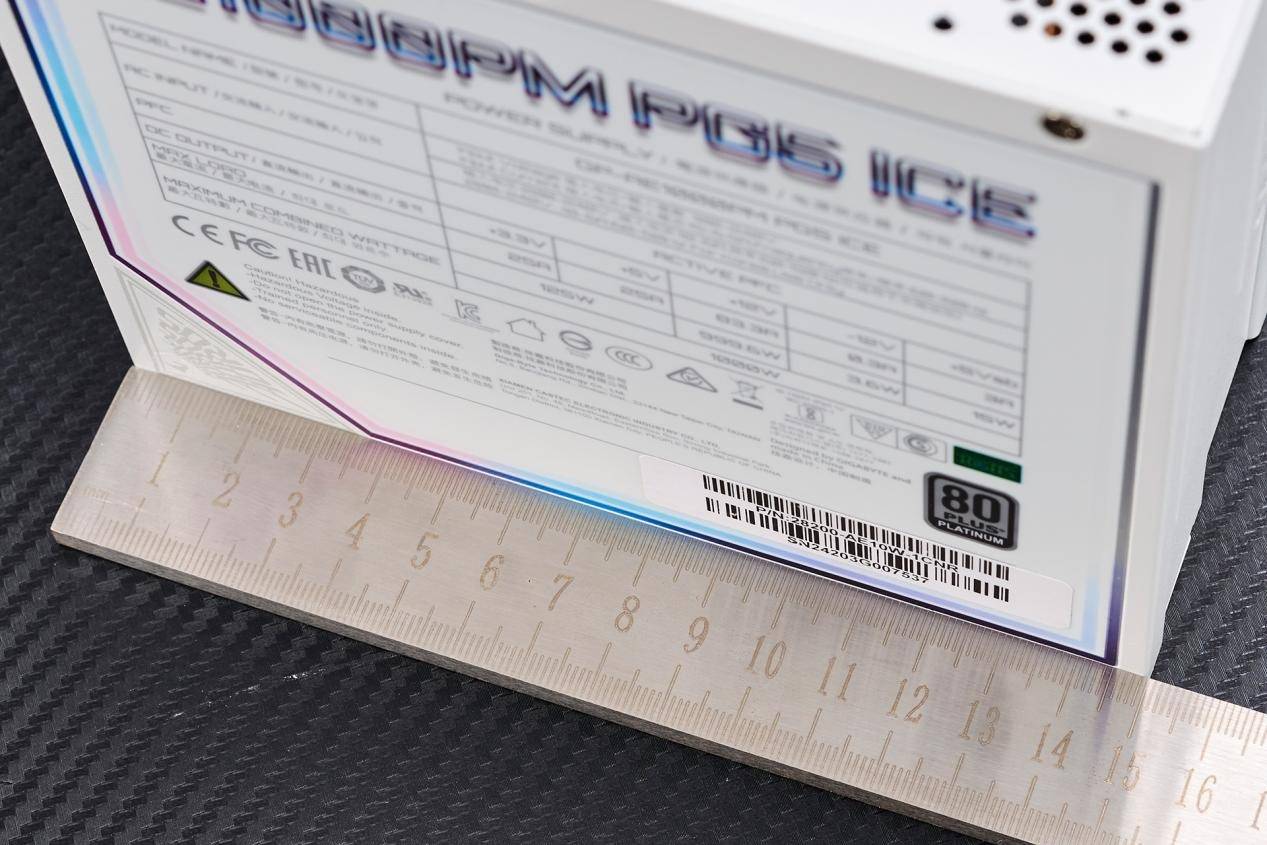

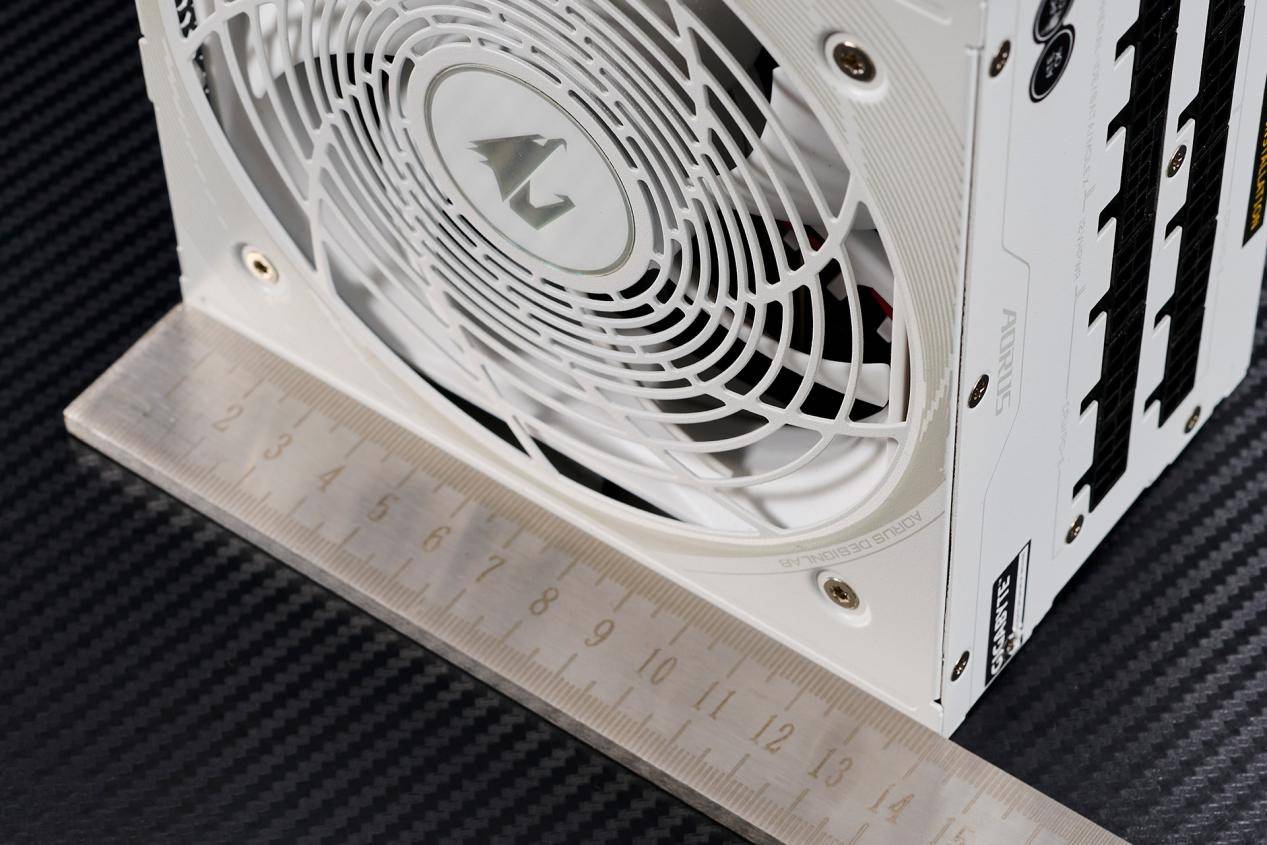

电源长度14cm

电源宽度15cm

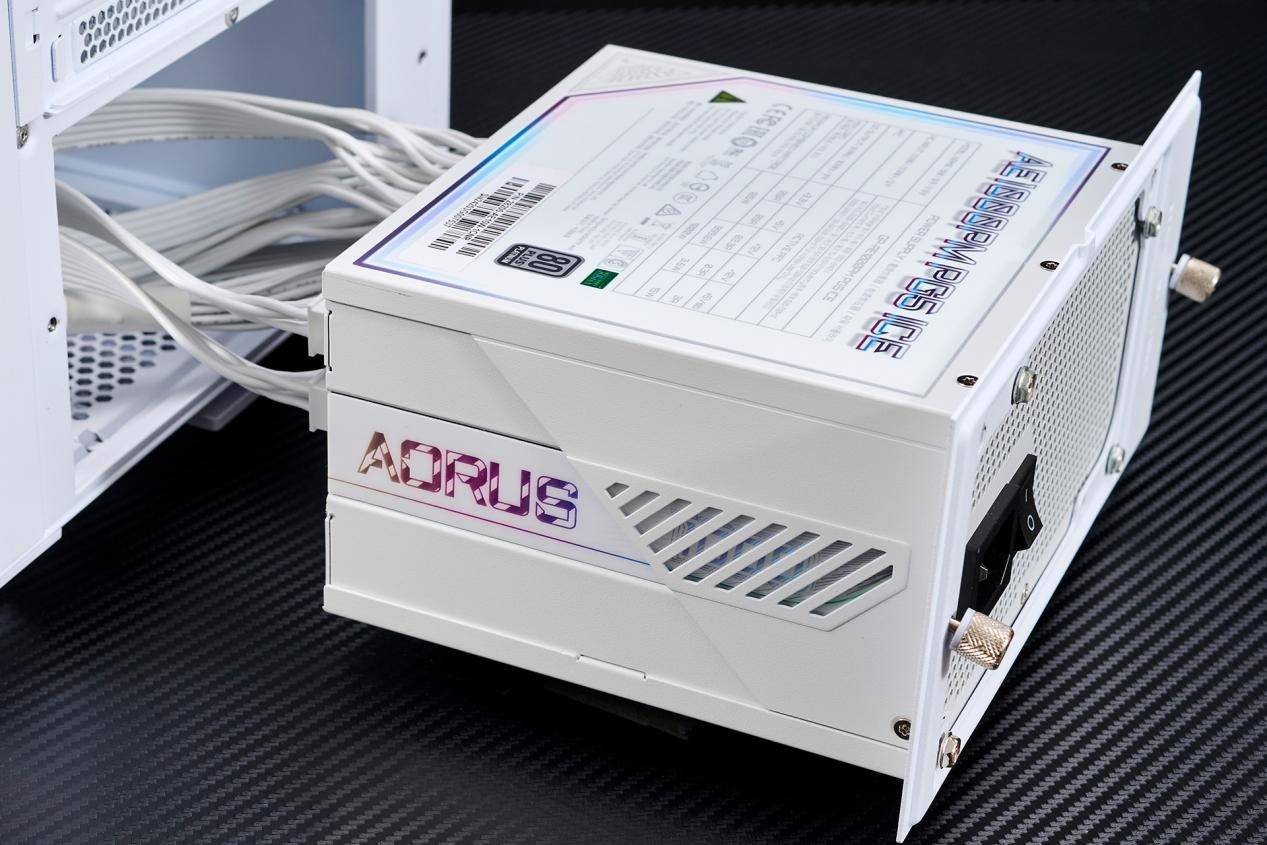

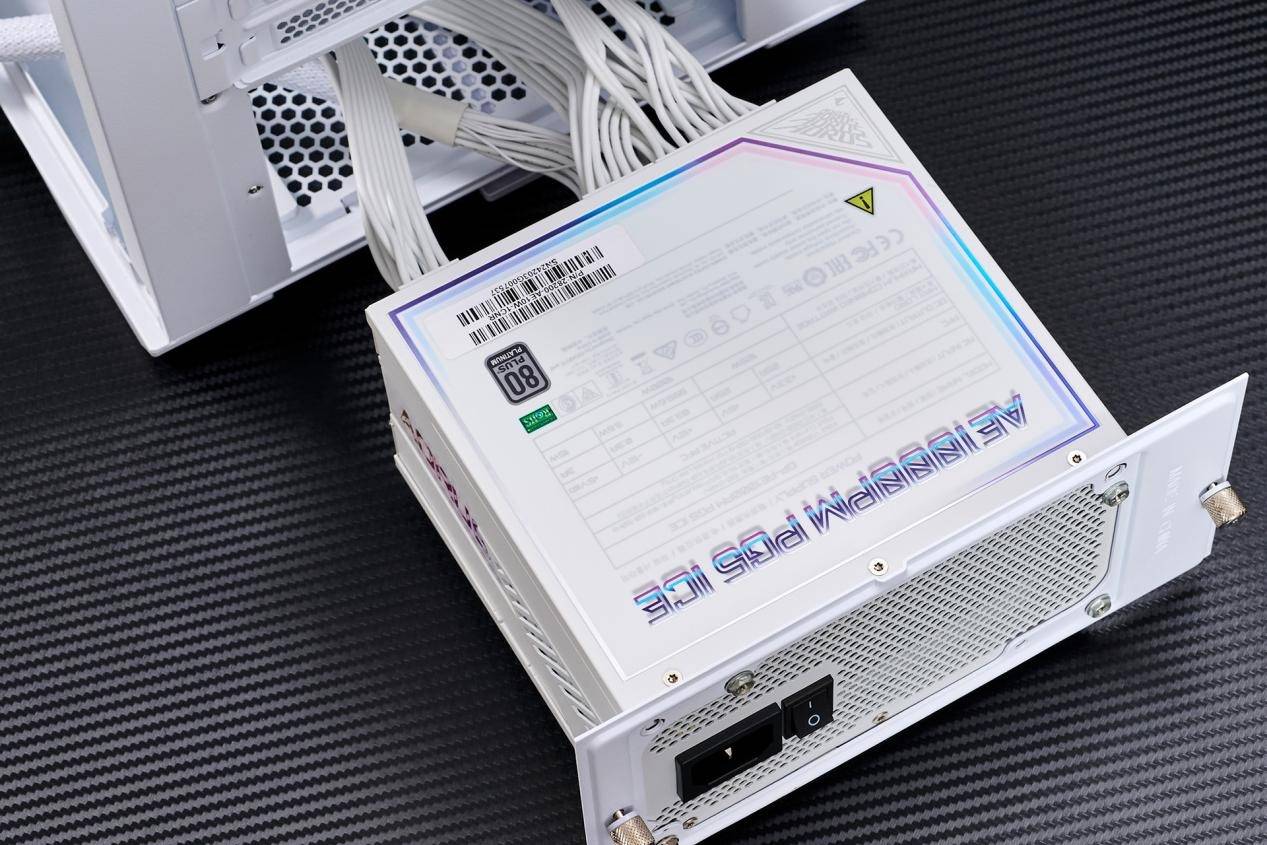

标准ATX规格的电源安装起来更为简单方便

全模组+扁平线的设计则是更利于我们理线

展示用的机箱右侧电源仓没开孔，所以AORUS磁吸板贴到了左侧，这样两侧都能放置的设计是真挺好的，光线反射之下，AORUS标志很是养眼。

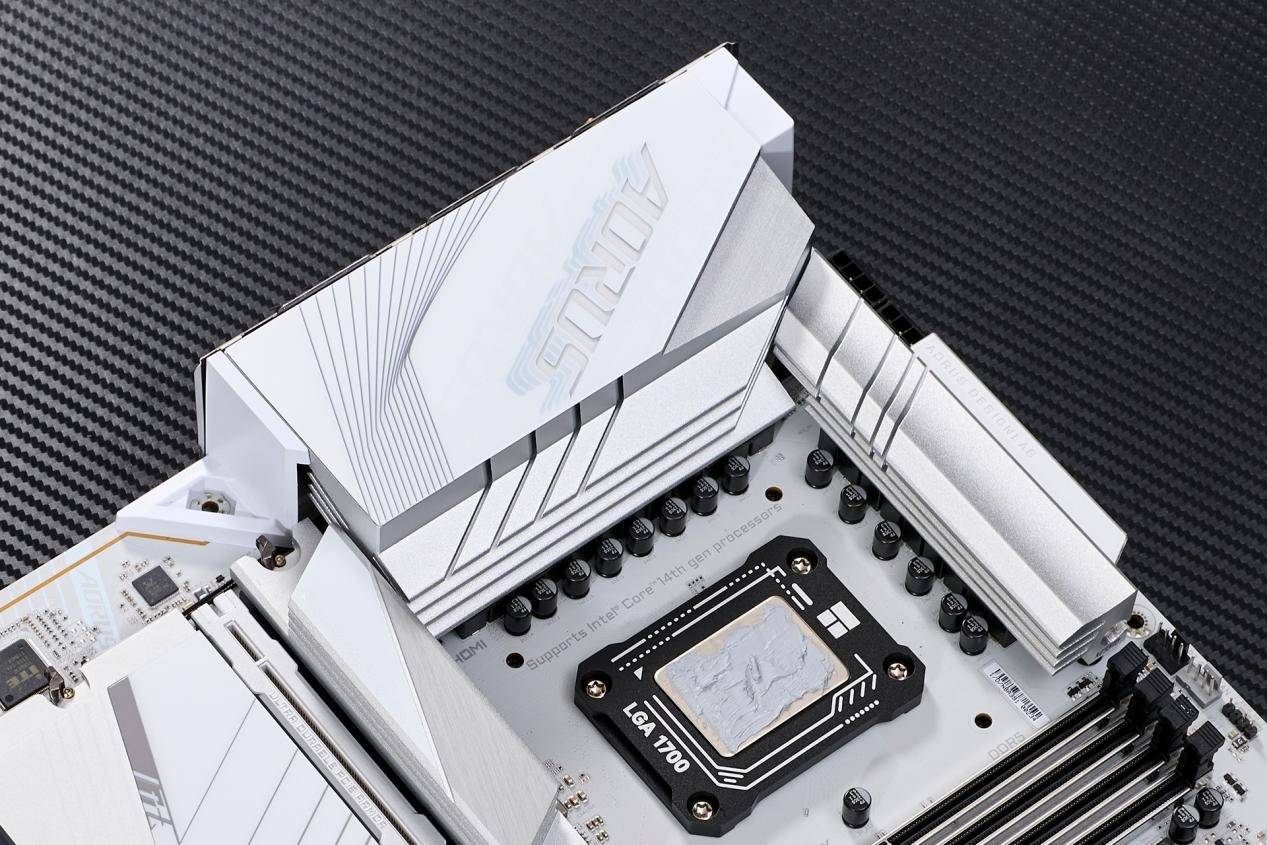

主板采用的技嘉Z790 AORUS PRO X主板，BIOS刷新到最新版本F6F，支持微代码0x129。处理器使用了INTEL顶级的i9-14900K处理器，除了最后的测试采用的是GIGABYTE Uleash设置之外，其他均为INTEL Extreme设置。

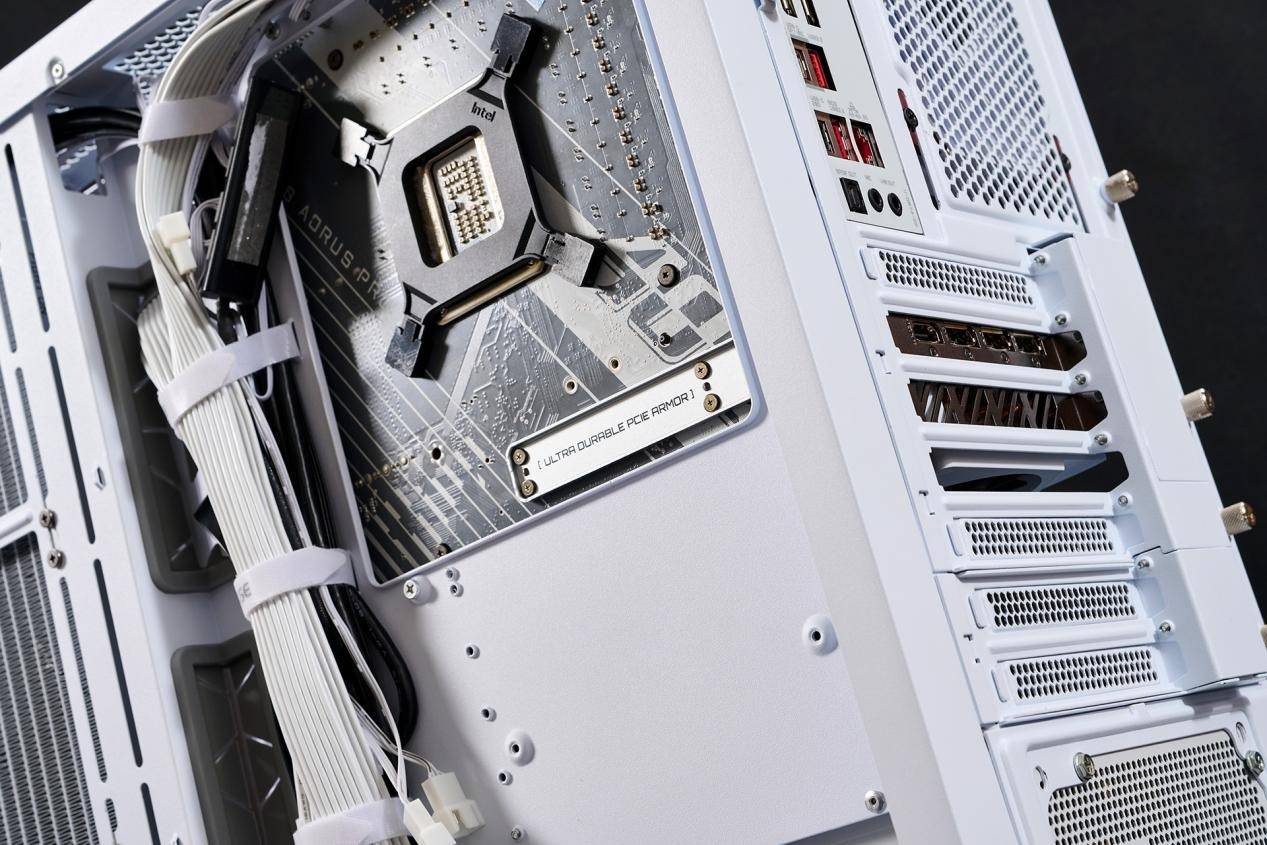

由于电源采用扁平线，所以你可看到机器安装好之后，背部的走线会是更为简洁，理线也会更为容易。

主板背部空间余量还是比较大的，在机箱上再安装上风扇后可以加速主板背部散热。

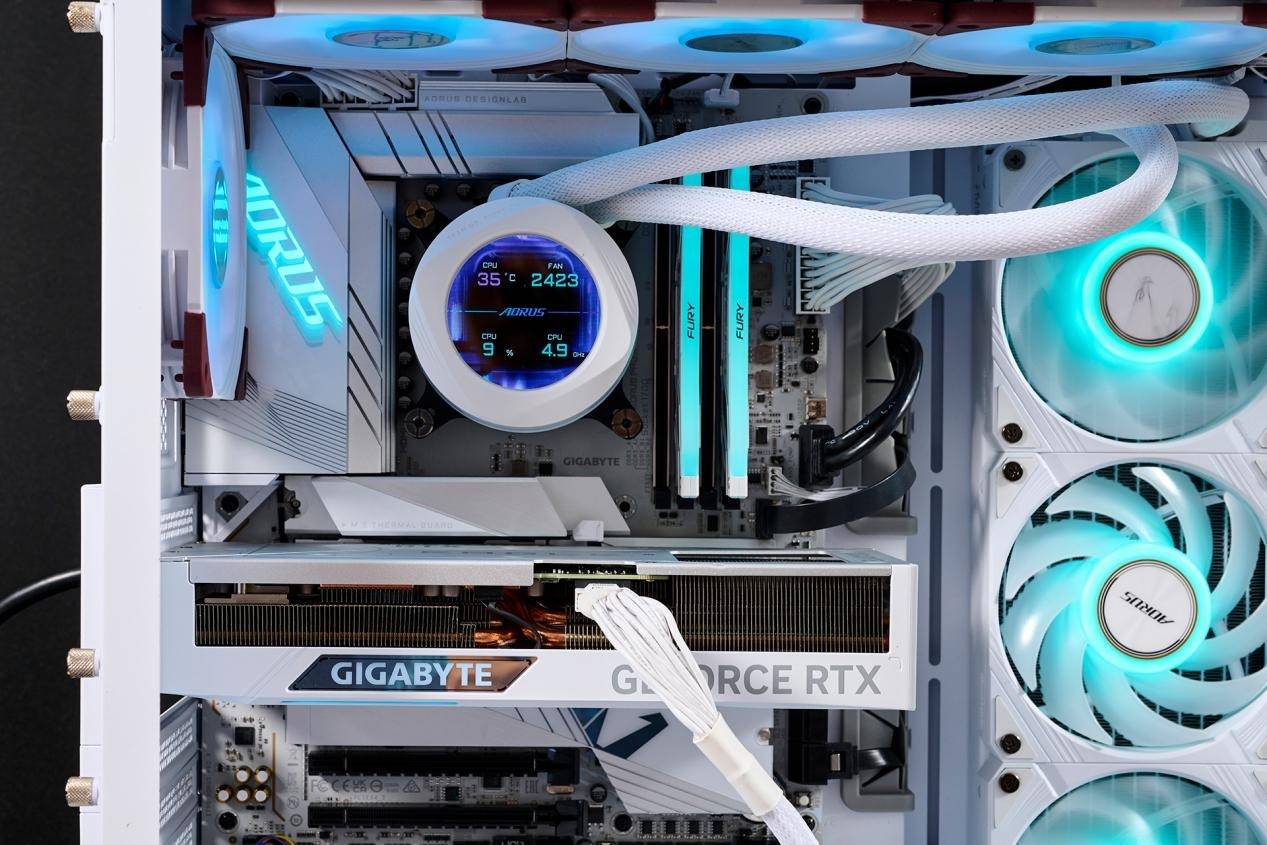

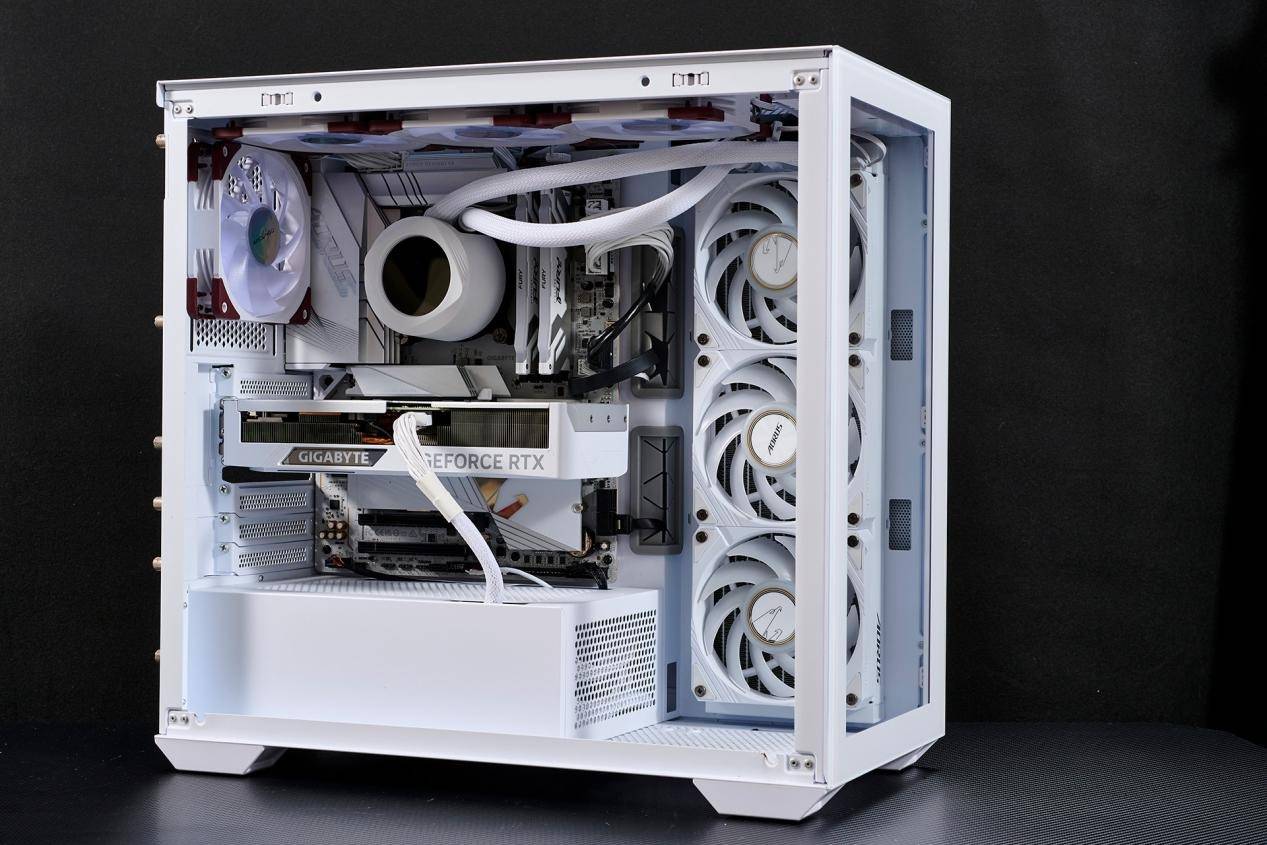

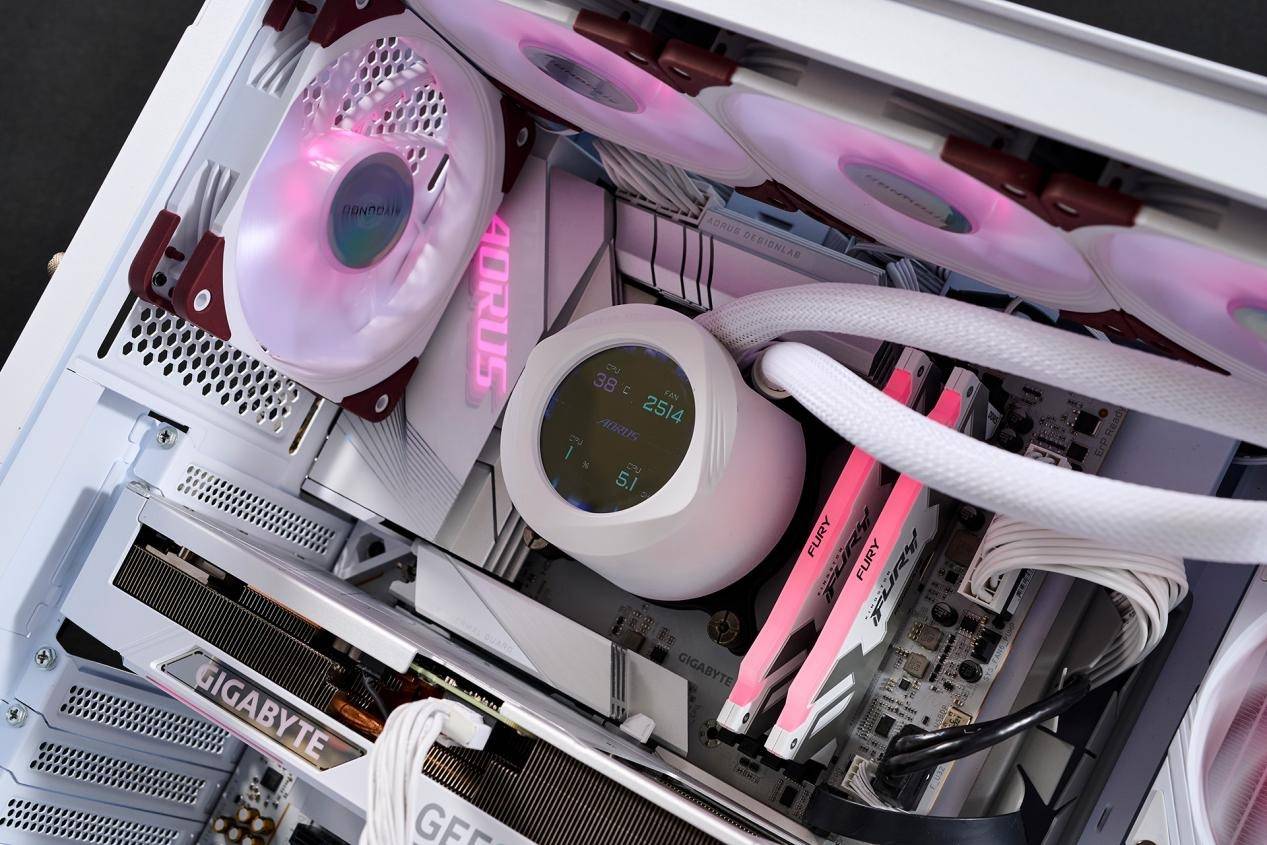

这样技嘉全家桶基本就集合完成了：i9-14900K+技嘉Z790 AORUS PRO X 主板+技嘉 RTX 4070 Ti Super冰猎鹰显卡+技嘉 冰雕 X 360处理器一体散热器+技嘉AE1000PM PG5 ICE白金雕电源；后期我们也更换更高功耗的显卡进行测试。

技嘉AE1000PM PG5 ICE白金雕电源，测试

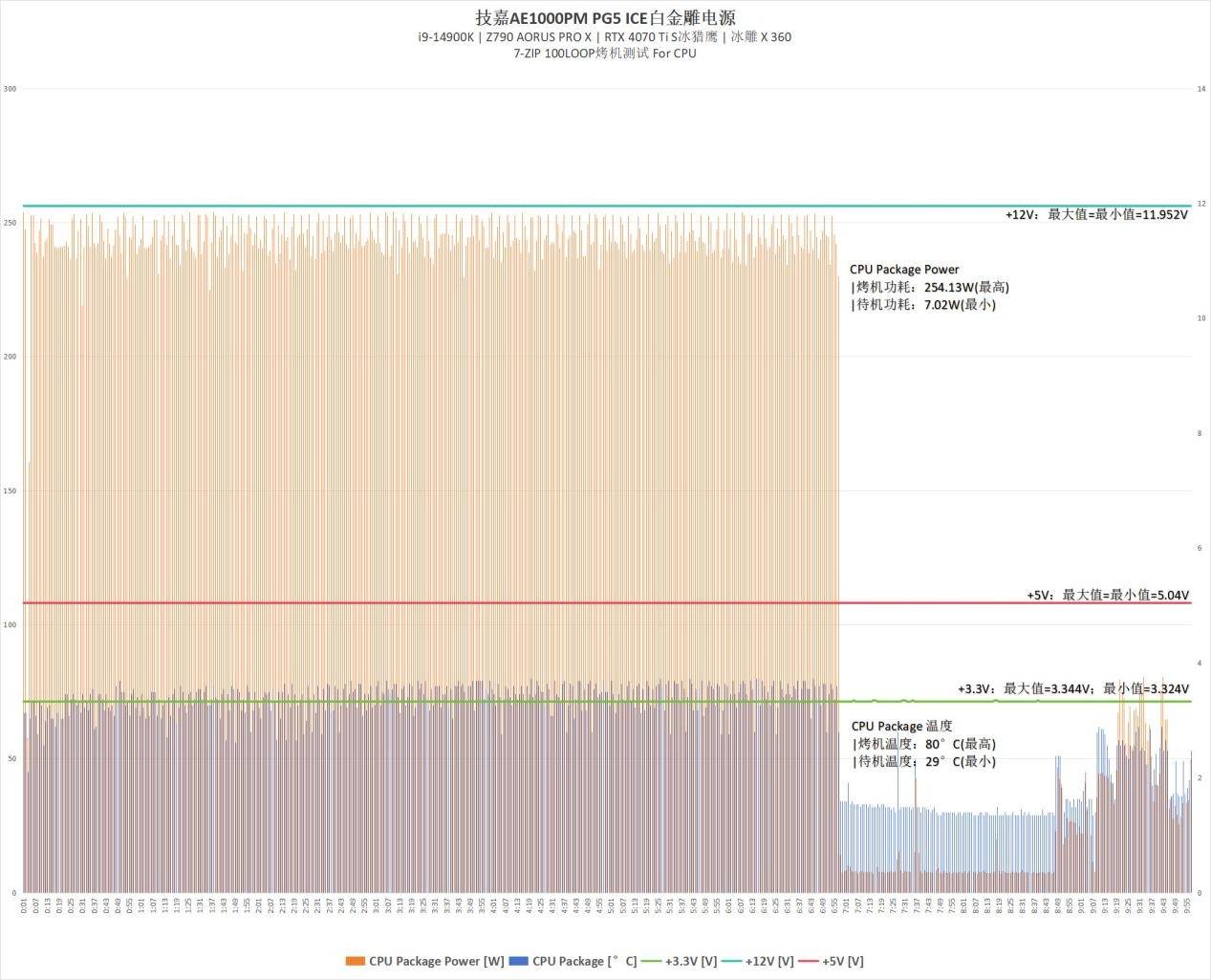

电源安装完成之后，我们就直接进行上机测试。可看到技嘉AE1000PM PG5 ICE白金雕电源在i9-14900K处理器在7ZIP 100次烤机测试中CPU Package温度最高80度，这个明显就是受到Intel Default Settings设定的最后TDP值所限制；CPU Package最高功耗也来到了254.13W。同时可看到+3.3V、5V和12V在烤机时的电压波动较为平稳。

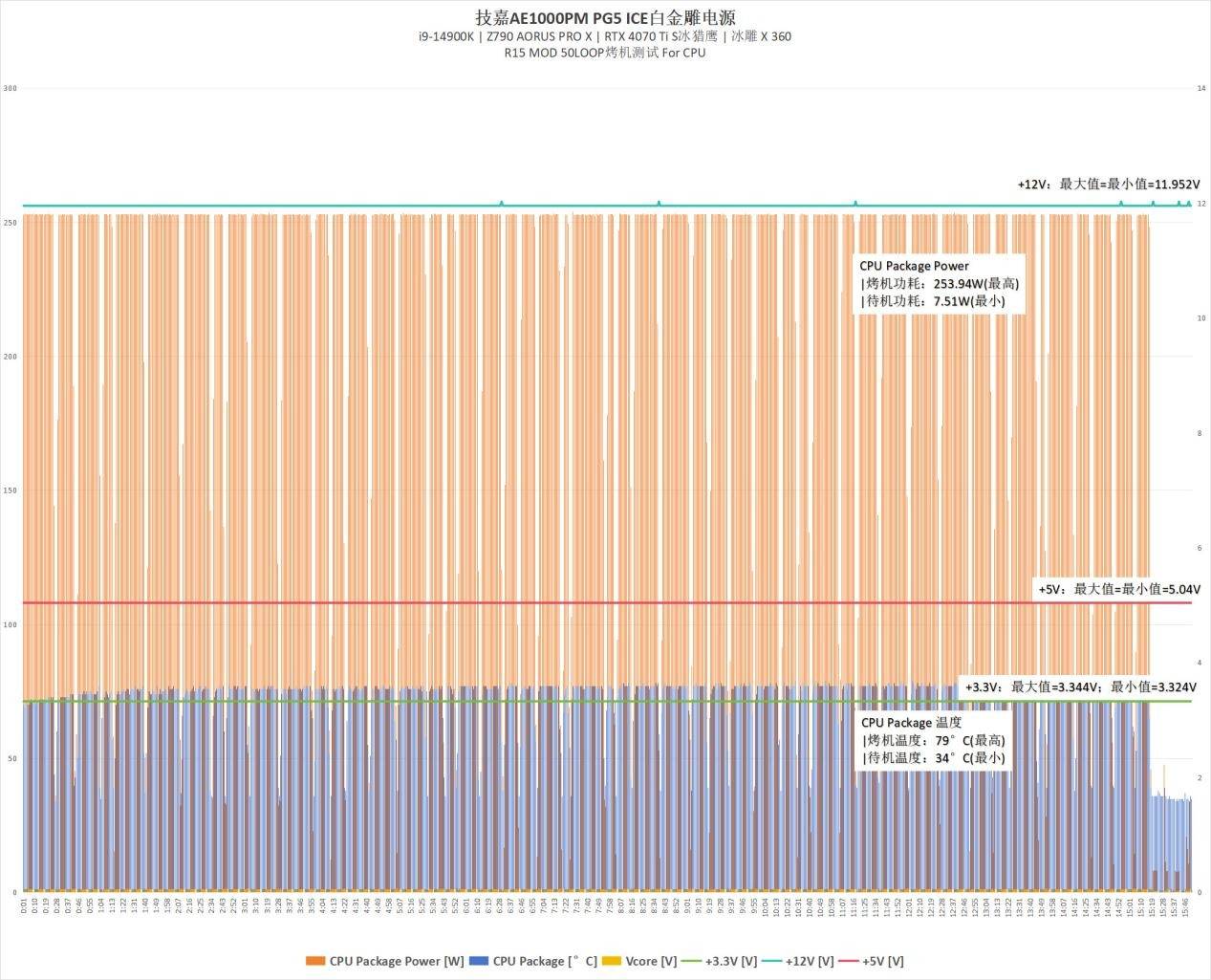

7ZIP 100次测试压力算不上太高，那么我们再来试一下R15 MOD的50次稳定性测试，CPU Package温度最高79度，CPU Package最高功耗也来到了253.94W。同理，+3.3V、5V和12V电压波动仍是很稳，可以说在Intel Default Settings设定，i9-14900K处理器的稳定性很好，处理器最高的250W功耗对技嘉AE1000PM PG5 ICE白金雕电源压力算不上大。

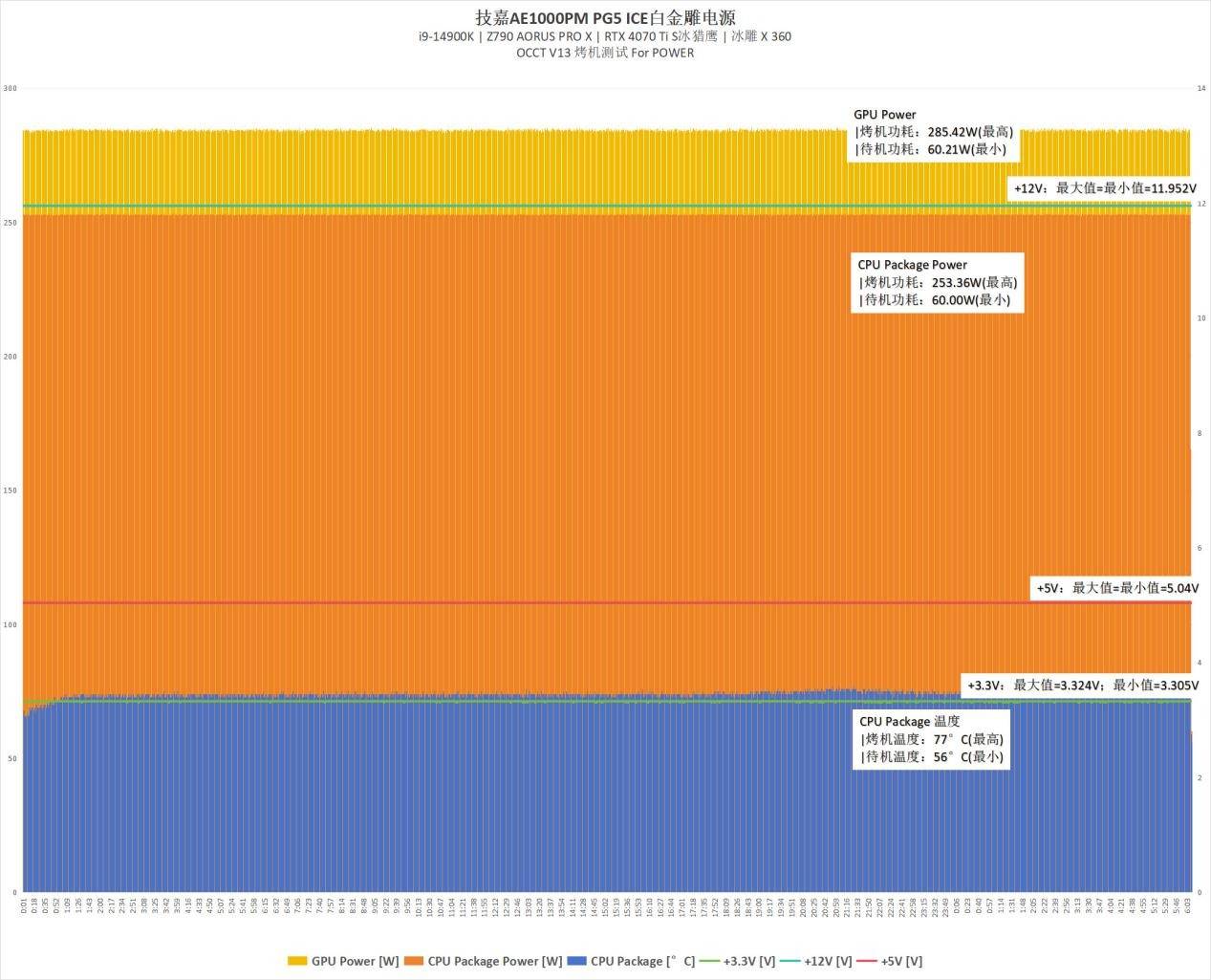

那么，我们直接来进行OCCT电源烤机测试，i9-14900K处理器CPU Package最高功耗为253.36W，而技嘉 RTX 4070 Ti Super冰猎鹰显卡GPU功耗最高为285.42W，两者最高功耗为548.78W。即使功耗已经来到了技嘉 AE1000PM PG5 ICE白金雕电源额定功率的50%以上，但此时电源的供电输出仍是较为稳定。

i9-14900K处理器+技嘉 RTX 4070 Ti Super冰猎鹰显卡最高功率就只有550W左右，似乎测试对于技嘉 AE1000PM PG5 ICE白金雕电源不太足够。那么这里我们更换一块NVIDIA Geforce RTX 4090 FE显卡。

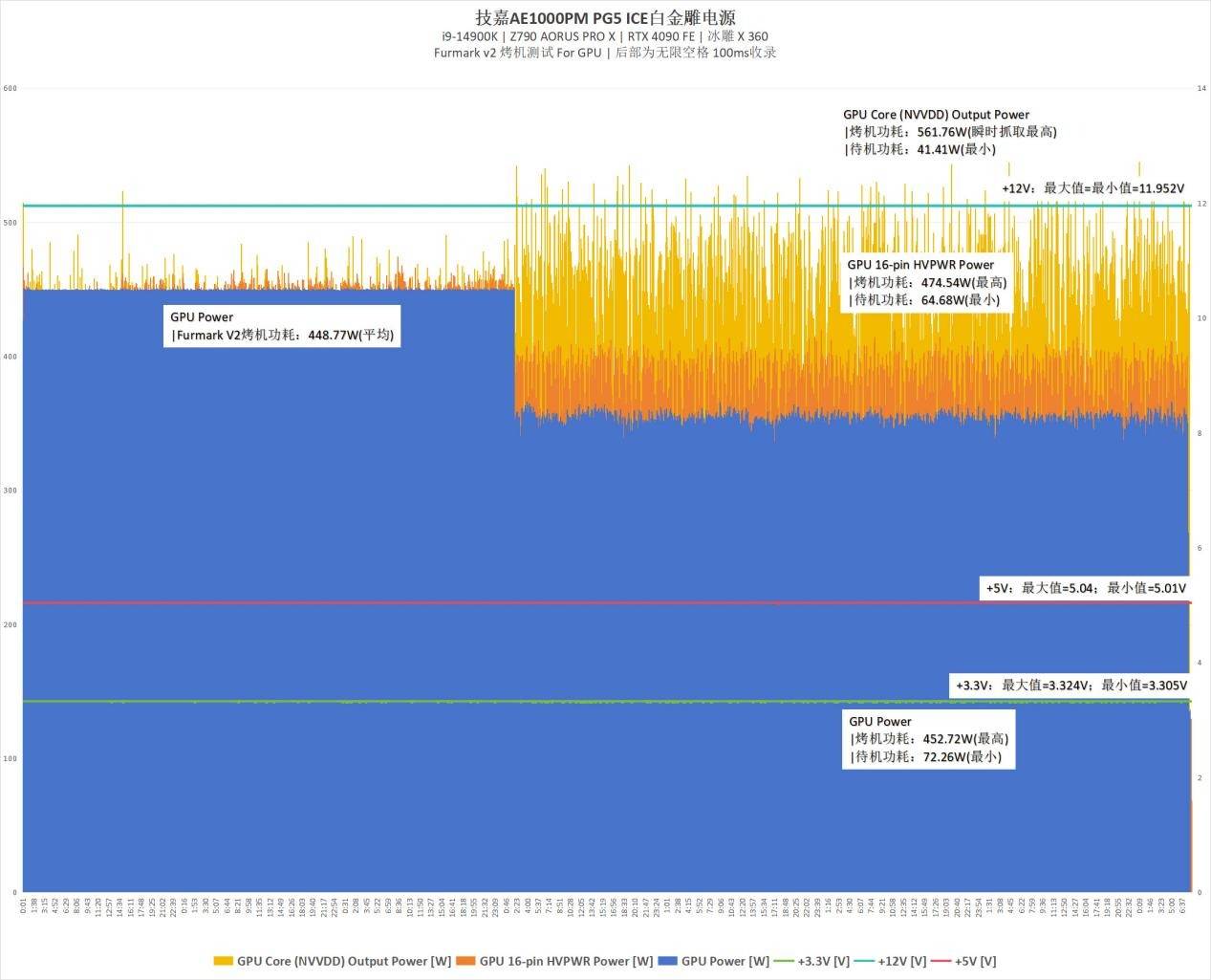

先进行的是NVIDIA Geforce RTX 4090 FE显卡的Furmark V2常规烤机测试，GPU Power烤机平均功耗为448.77W；随后是无限空格测试（按住空格），GPU Power最高功耗为452.73W，看着和常规GPU烤机差别不大，但是当你把轮询周期到100ms级别，那么你会发现，GPU 16Pin HVPWR Power最高功耗已经达到 474.54W，而GPU Core (NVVDD)Output Power最高记录到561.76W的瞬时功耗。

同样是550W左右的功耗，但是这次单烤GPU对技嘉 AE1000PM PG5 ICE白金雕电源压力会更大一些，但是+12V输出波动还真稳定。

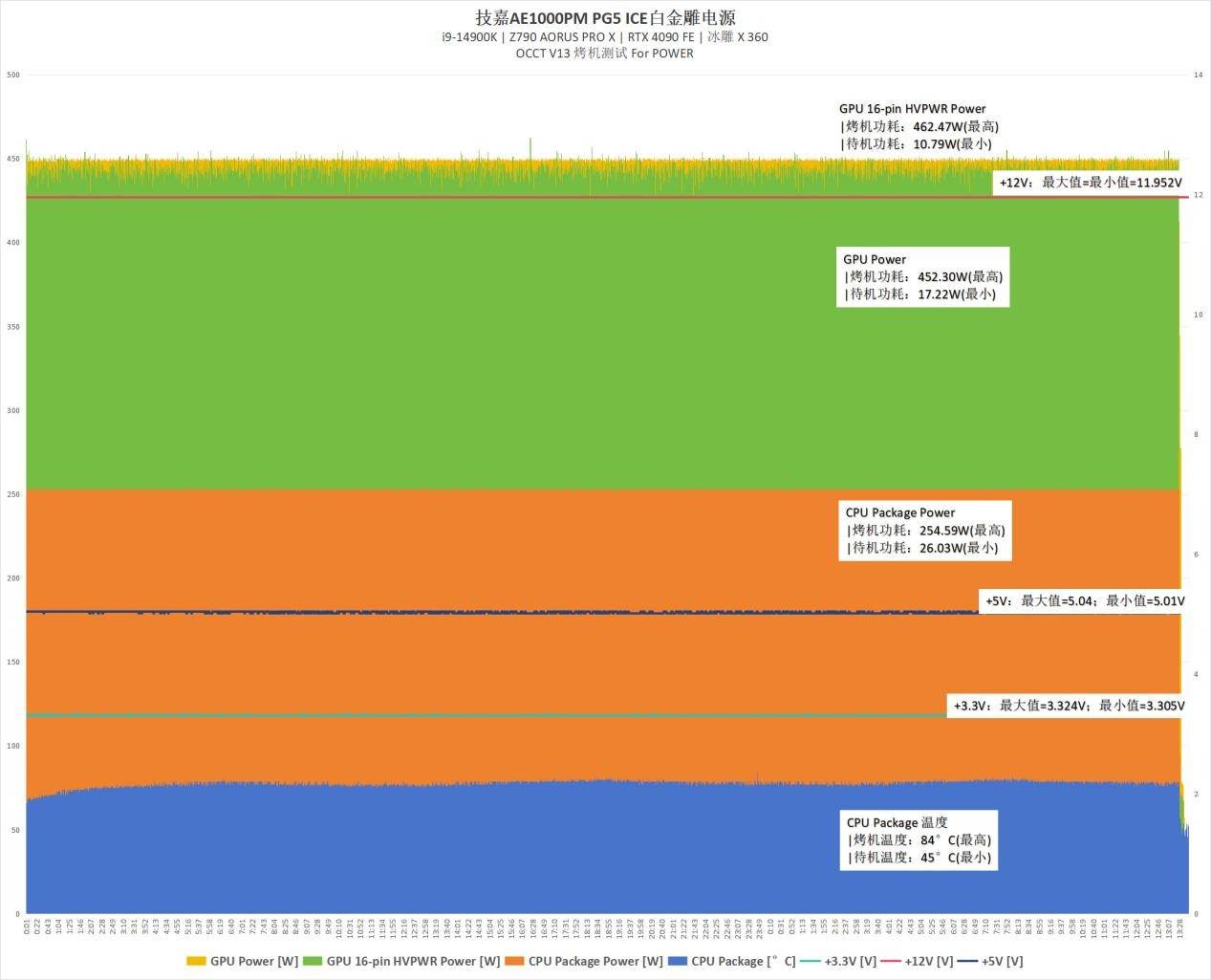

接下来，我们再利用OCCT 电源烤机模式进行测试，i9-14900K处理器CPU Package最高功耗为254.59W，而NVIDIA Geforce RTX 4090 FE显卡GPU功耗最高为452.47W，两者最高功耗为707.06W。即便已经达到电源的70%额定功率，电源输出端的电压仍是较为平稳。

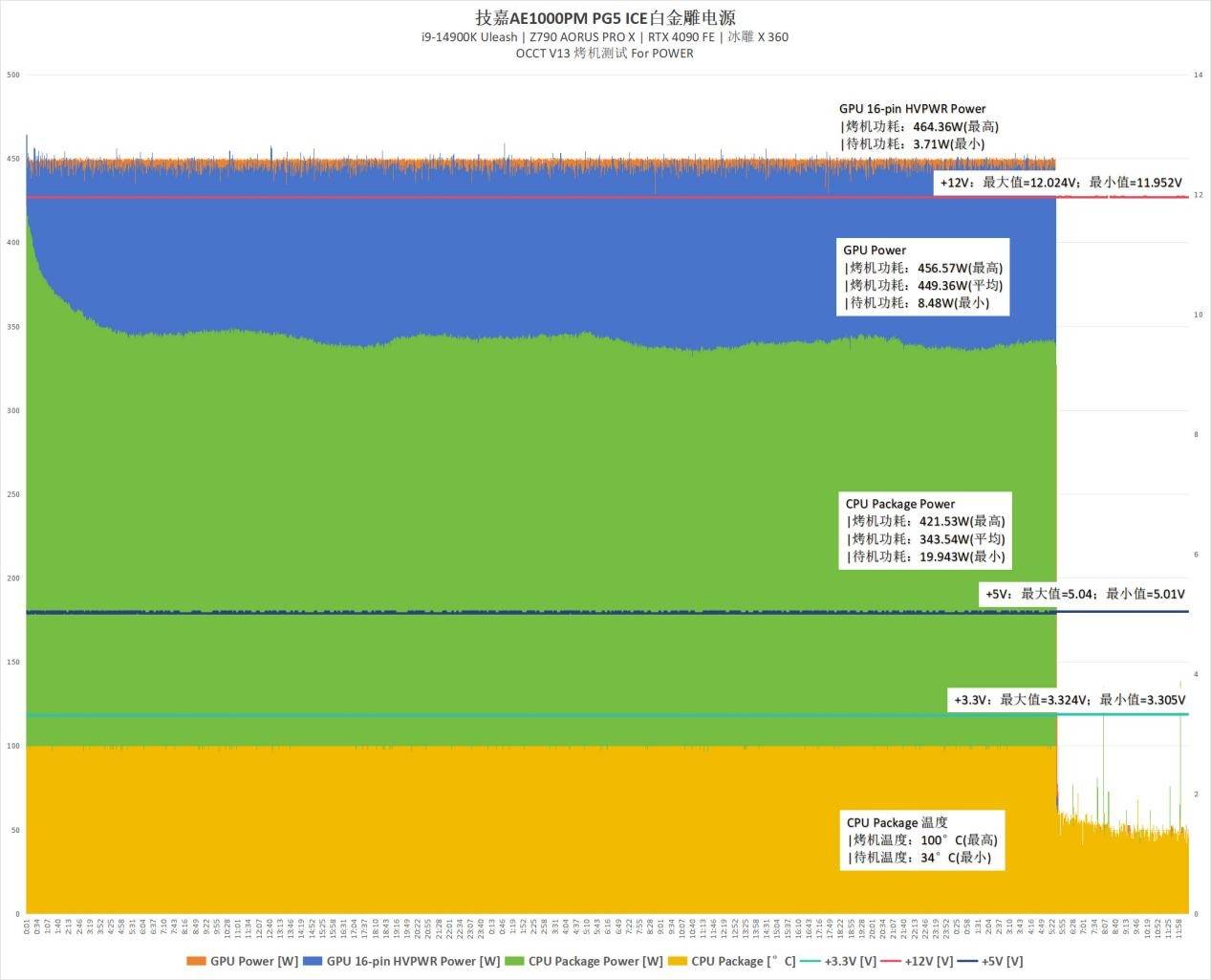

想要更高的功耗，那么我们只能解锁一下i9-14900K处理器，在主板BIOS中，PerfDrive技术我们先用了Uleash模式，即全解锁i9-14900K处理器功耗墙。同样是利用OCCT 电源烤机进行测试，i9-14900K处理器CPU Package最高功耗为421.53W，平均功耗为343.54W；而NVIDIA Geforce RTX 4090 FE显卡GPU功耗最高为456.57W，平均功耗为449.36W；两者最高功耗为878.1W，平均功耗也达到了792.9W。

当然功耗已经达到80%及以上，电源在输出端有着小幅度的波动也是正常的，但整个测试中电源输出端的压差也不大。

总结：

同时AE1000PM PG5 ICE白金雕电源内部做工十分出色，主动PFC+全桥LLC+同步整流+DC-DC这种成熟的方案，具备成本较低与转换率高的优势；配合上全日系电容与多重电路保护设计为高功率用户提供长时间更为稳定的功率输出。

总的来说，技嘉AORUS ELITE P1000W电源拥有1000瓦输出功率和80 PLUS白金牌认证，支持PCIe Gen 5.0，全模组化设计，为高性能AI PC提供稳定电力，确保系统高效稳定运行。近期考虑升级电脑电源的用户可以考虑一下此款高性能的技嘉AORUS ELITE P1000W电源。
