— 微星MPG X870E CARBON WIFI暗黑主板开箱 —

更新时间:2024-09-09 16:05:01 编辑:丁丁小编

前言:

在追求极致性能的PC硬件圈里,AMD推出的ZEN 5处理器与X870E/X870芯片组主板将会是性能追求者的新宠。尤其是近期发布AMD ZEN5架构 锐龙9000系列处理器的发布,可以 说是AMD在桌面处理器市场的又一次重要布局:在提供更高性能的同时,实现了更低的功耗和更优的温度控制。

当然想要发挥出锐龙9000系列处理器的极致性能,旗舰级的X870E芯片组一定少不了。 微星首发阵容包括MEG X870 GODLIKE超神、MPG X870E CARBON WIFI暗黑、MAG X870 TOMAHAWK WIFI战斧导弹以及PRO X870-P WIFI四款,而首轮送测的是之前已经曝光过的微星MPG X870E CARBON WIFI暗黑主板。

微星MPG X870E CARBON WIFI开箱

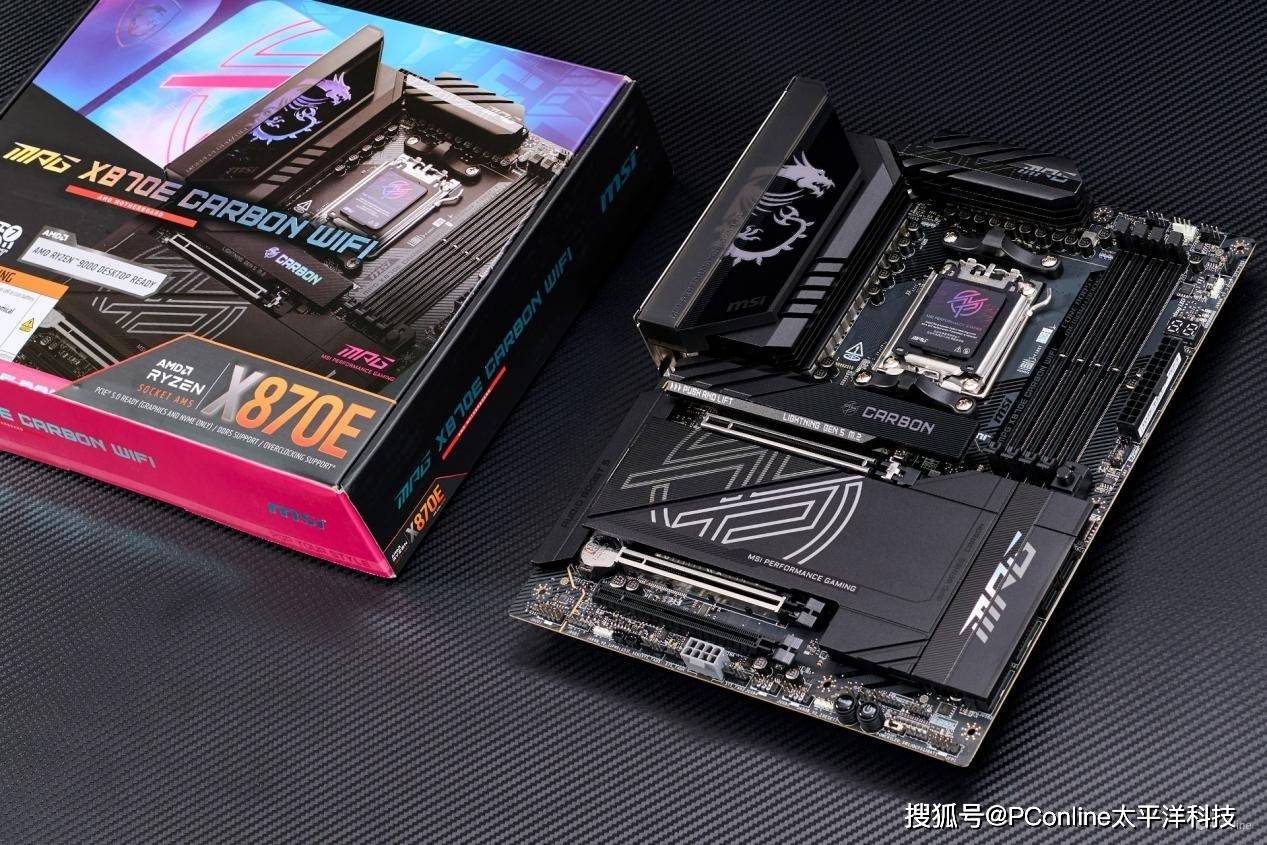

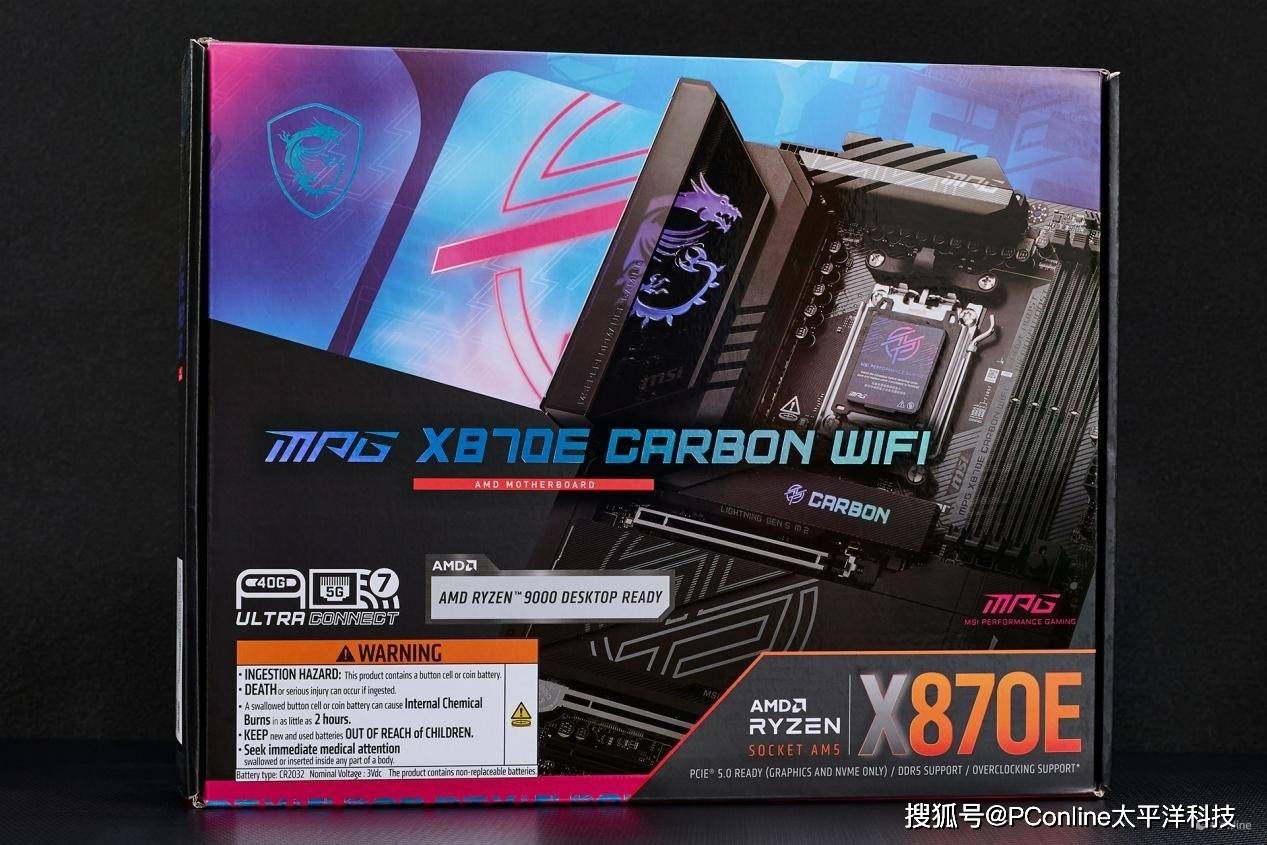

首先微星MPG X870E CARBON WIFI暗黑主板外包装设计采用了微星最新的MPG系列产品设计言语:多巴胺风格。多巴胺风格是目前较为新颖的设计理念,通过使用高饱和度、高明亮度的色彩,更简洁的排版来激发玩家的多巴胺神经元,从而创造更吸引眼球的视觉效果。包括之前送测的显示器也采用同款多巴胺风格包装设计(微星MPG 341CQPX QD-OLED深度评测)。

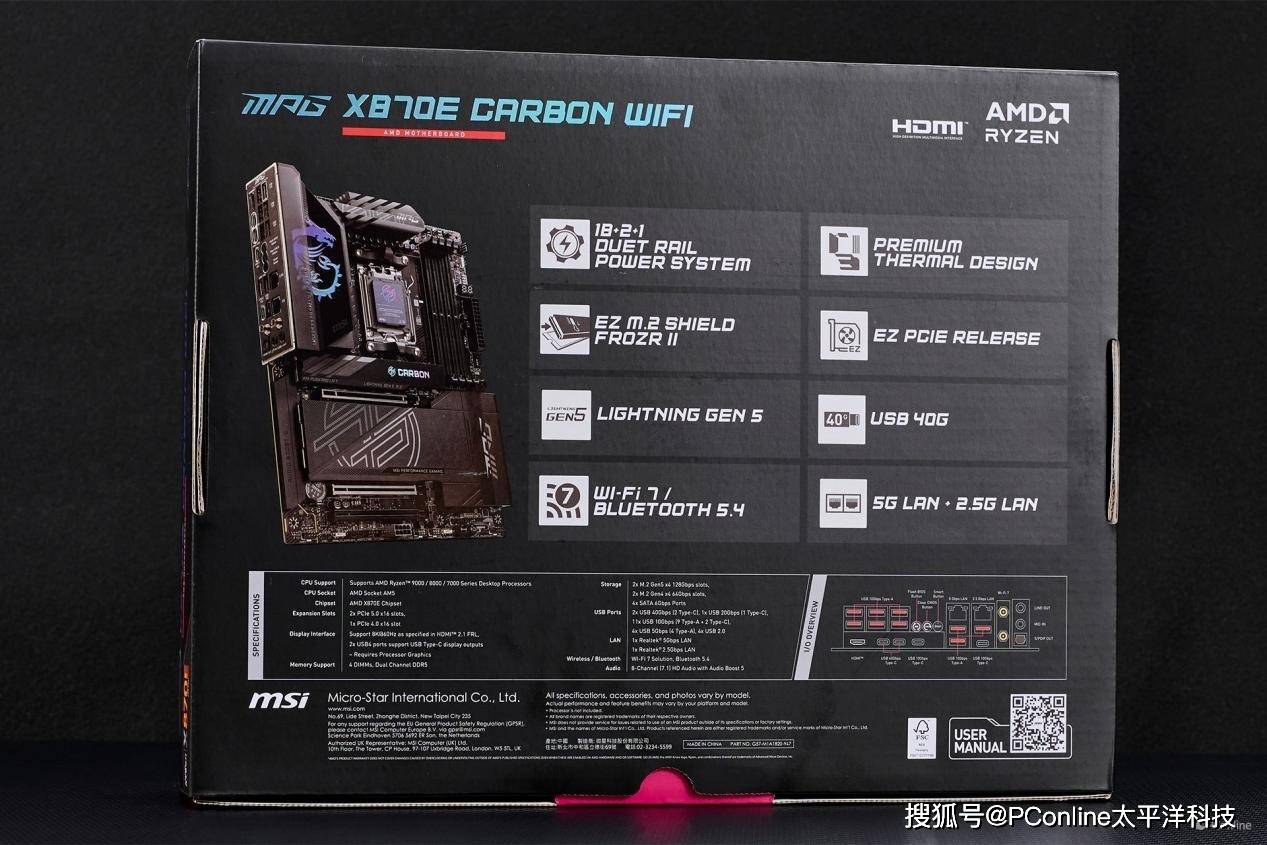

外包装背部则是微星MPG X870E CARBON WIFI暗黑主板的几大卖点: 18+2+1智能供电、进阶散热组件、免螺丝M.2冰霜铠甲II、PCIe 快拆、Lightening Gen5、Lightning USB 40G、Wi-Fi 7、5G+2.5G双有线网卡等。

Lightning USB 40G+5G有线网卡+Wi-Fi 7三大特点

AMD X870E芯片组支持AMD 锐龙™ 9000/800/7000系列台式处理器,支持最先进的DDR5 内存,以及支持兼具 AMD PBO 和 MSI 主板BIOS手动超频,可兼容单核心和多核心应用的效能,满足追求最大效能使用者需求。

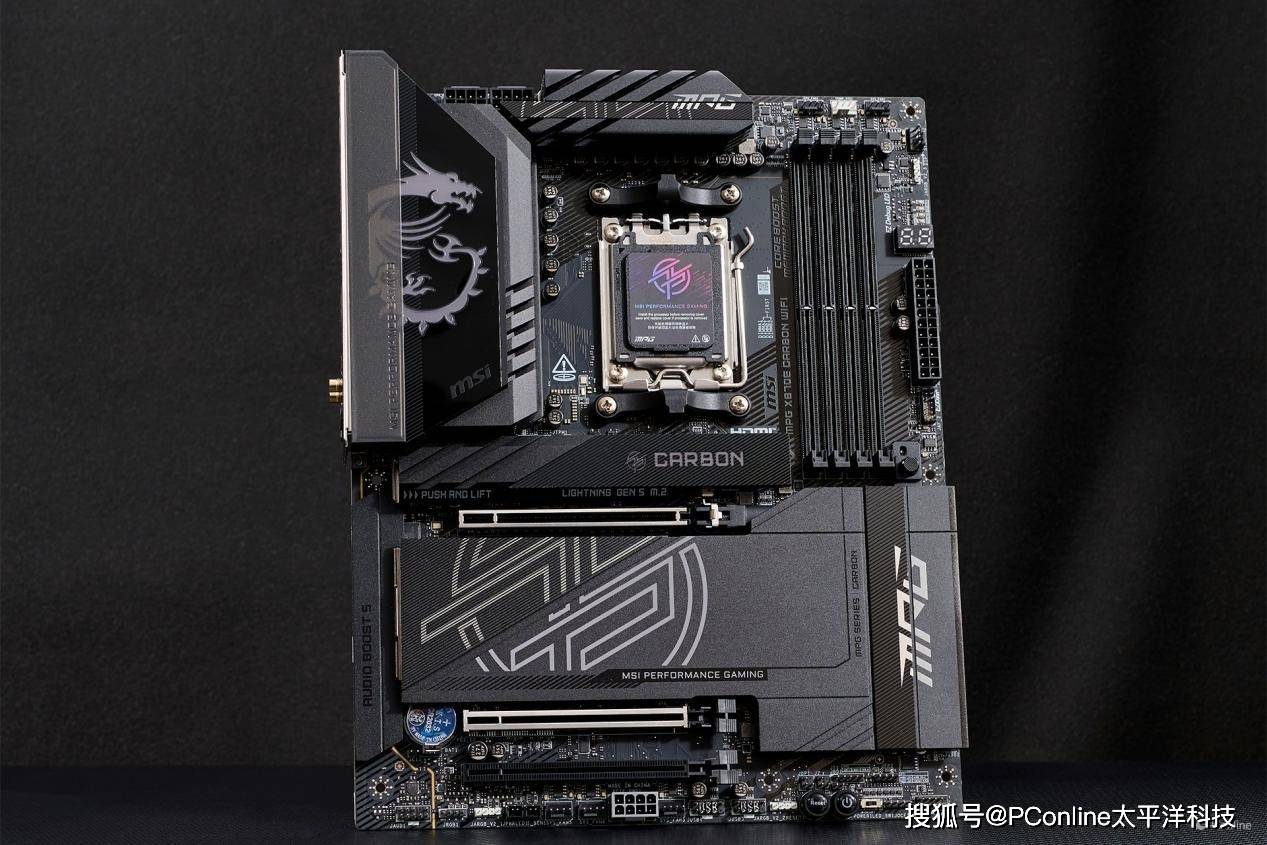

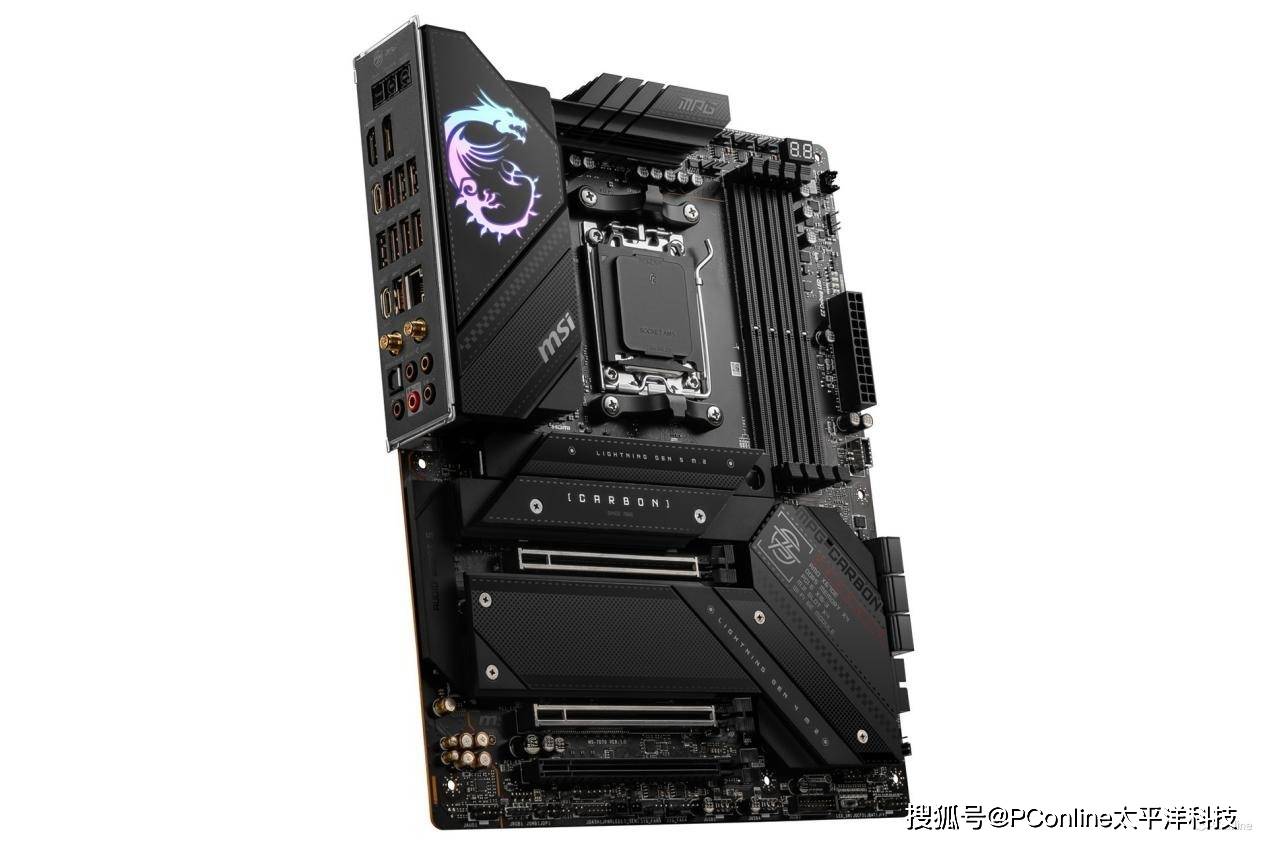

微星MPG X870E CARBON WIFI暗黑主板

微星MPG X670E CARBON WIFI暗黑主板

MPG X870E CARBON WIFI暗黑主板与现售的微星MPG X670E CARBON WIFI主板设计有着较大的差别,微星MPG X870E CARBON WIFI暗黑主板有着更大的散热马甲覆盖面积,同时马甲上的更为简洁大方,整体观感更为高大上。若不是CARBON标签(通电后带上RGB灯效)太明显,还真以为拿着的是MEG系列主板。

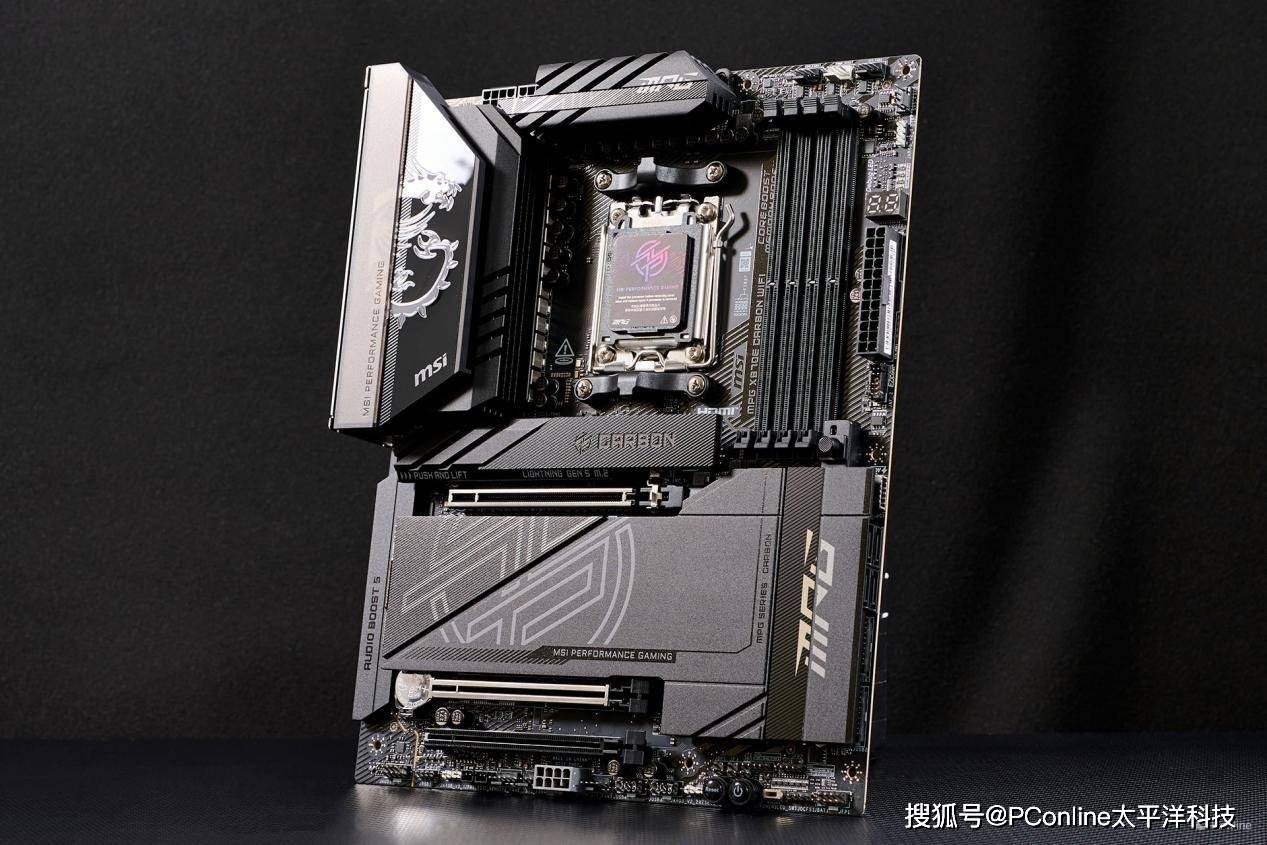

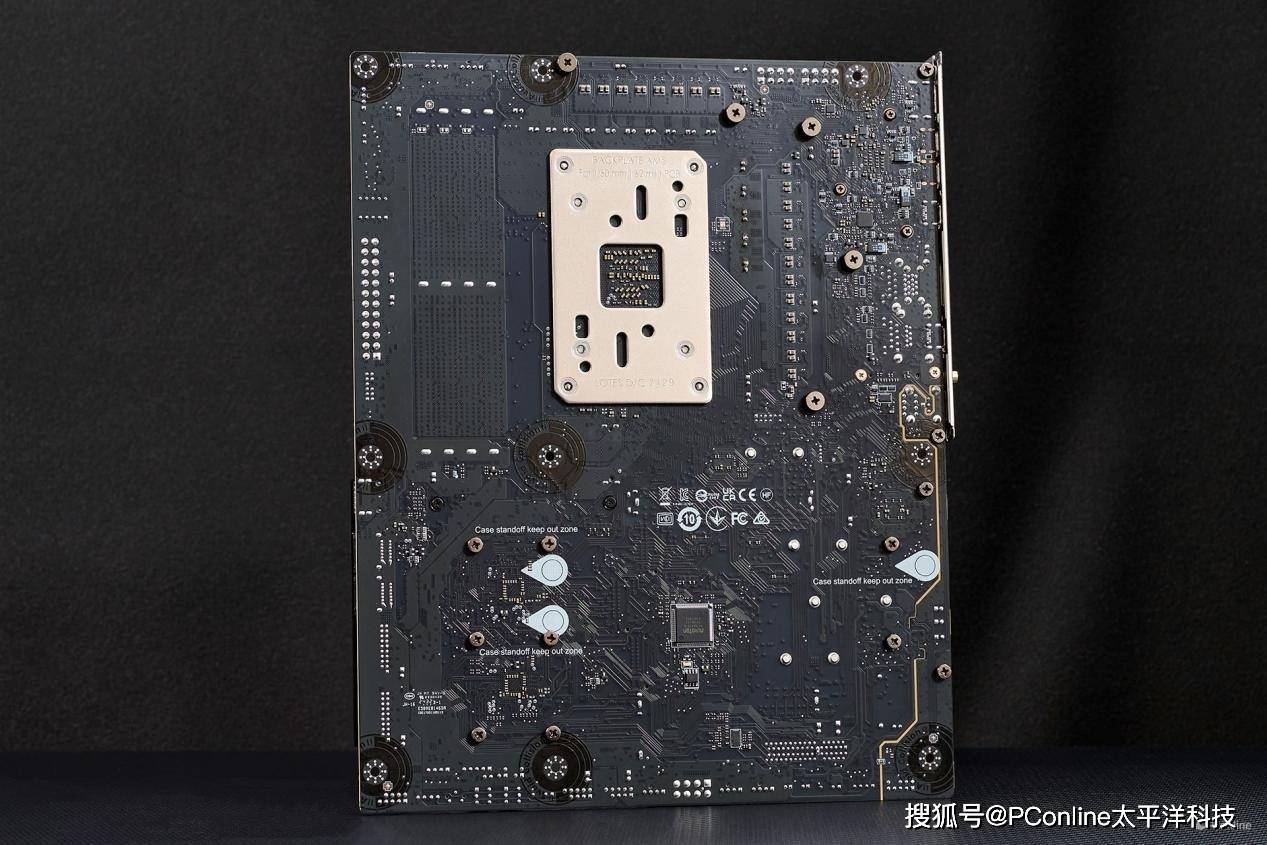

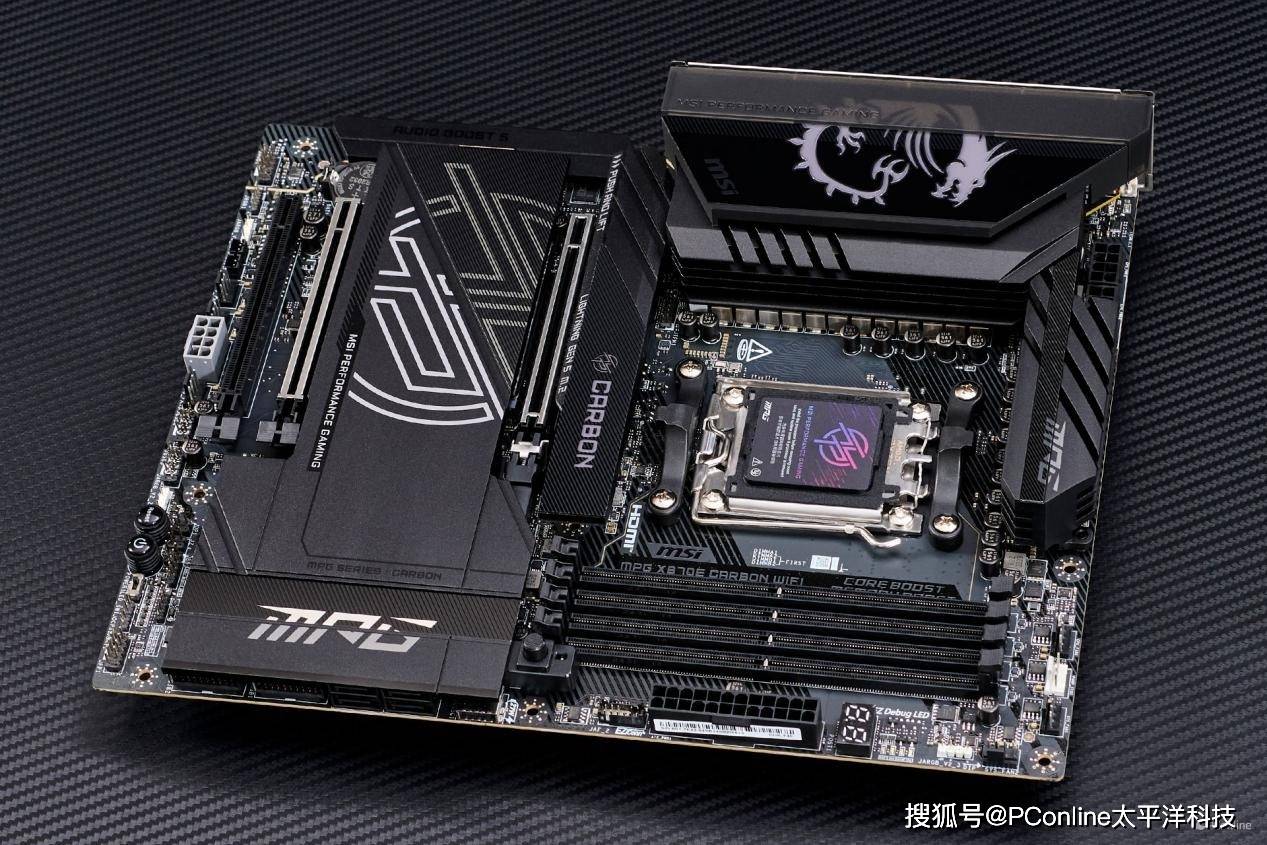

微星MPG X870E CARBON WIFI暗黑主板采用标准的ATX大小规格设计,大面积的重型散热马甲让主板整体分量有点沉;再者背部也有不少的芯片元件,所以安装时需要多注意。

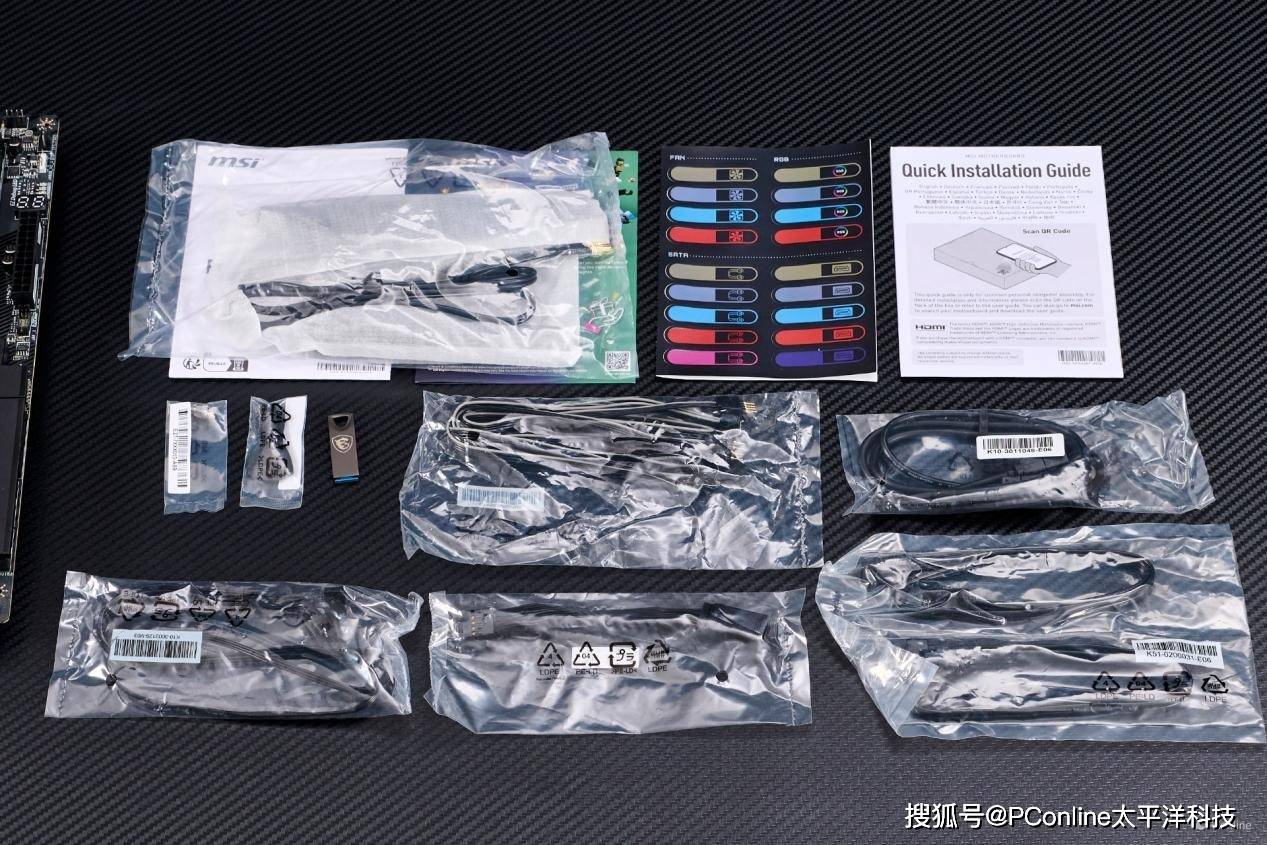

我们拿到的是测试样品,里面包括:快速安装手册、Eur环保说明书、产品注册手册、微星贴纸、驱动U盘、M.2安装螺丝、内六角拆装锁匙、两条SATA线、前置面板IO延长线、EZConn转换线、ARGB转换线,以及+12V RGB一分二线材等。

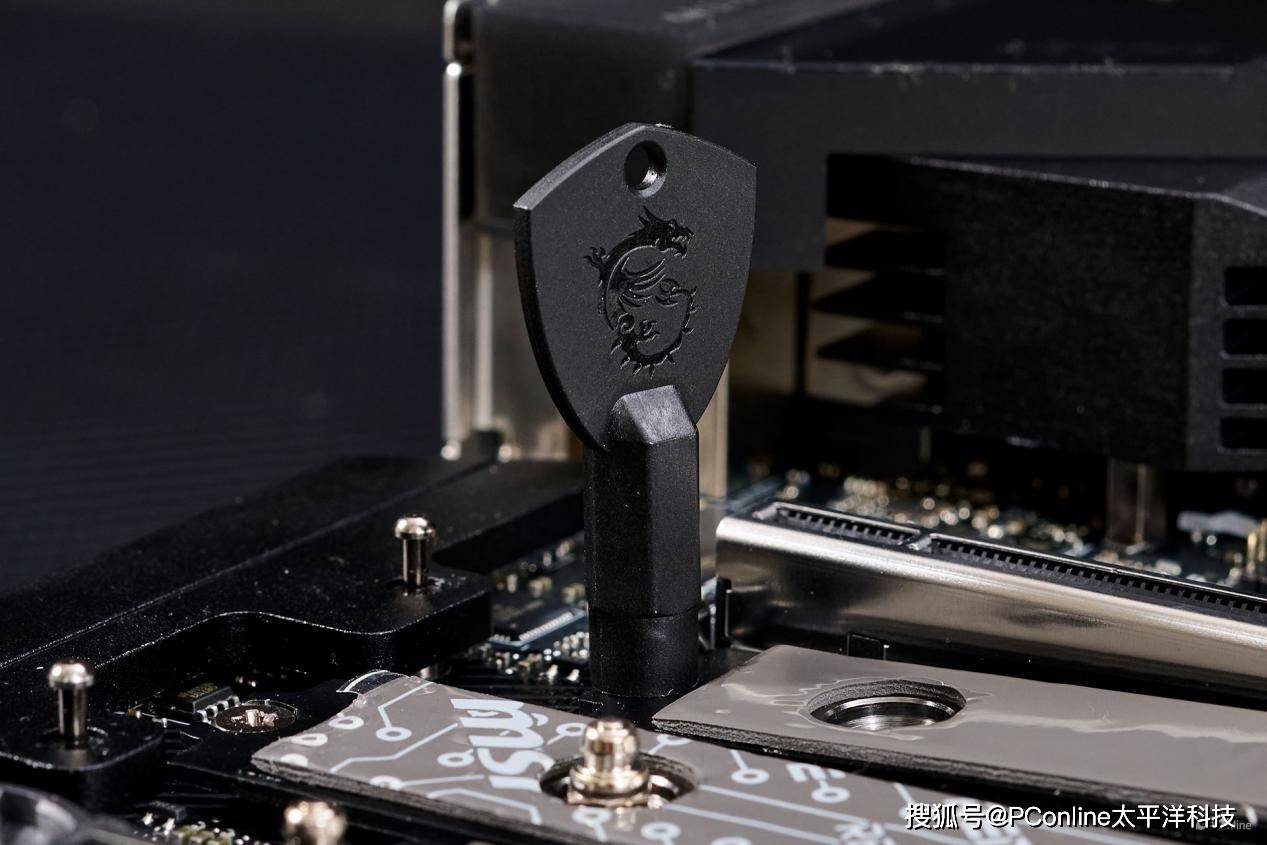

较为特别的内六角拆装锁匙,用以安装和拆掉EZ M.2 Clip II部件的安装螺丝

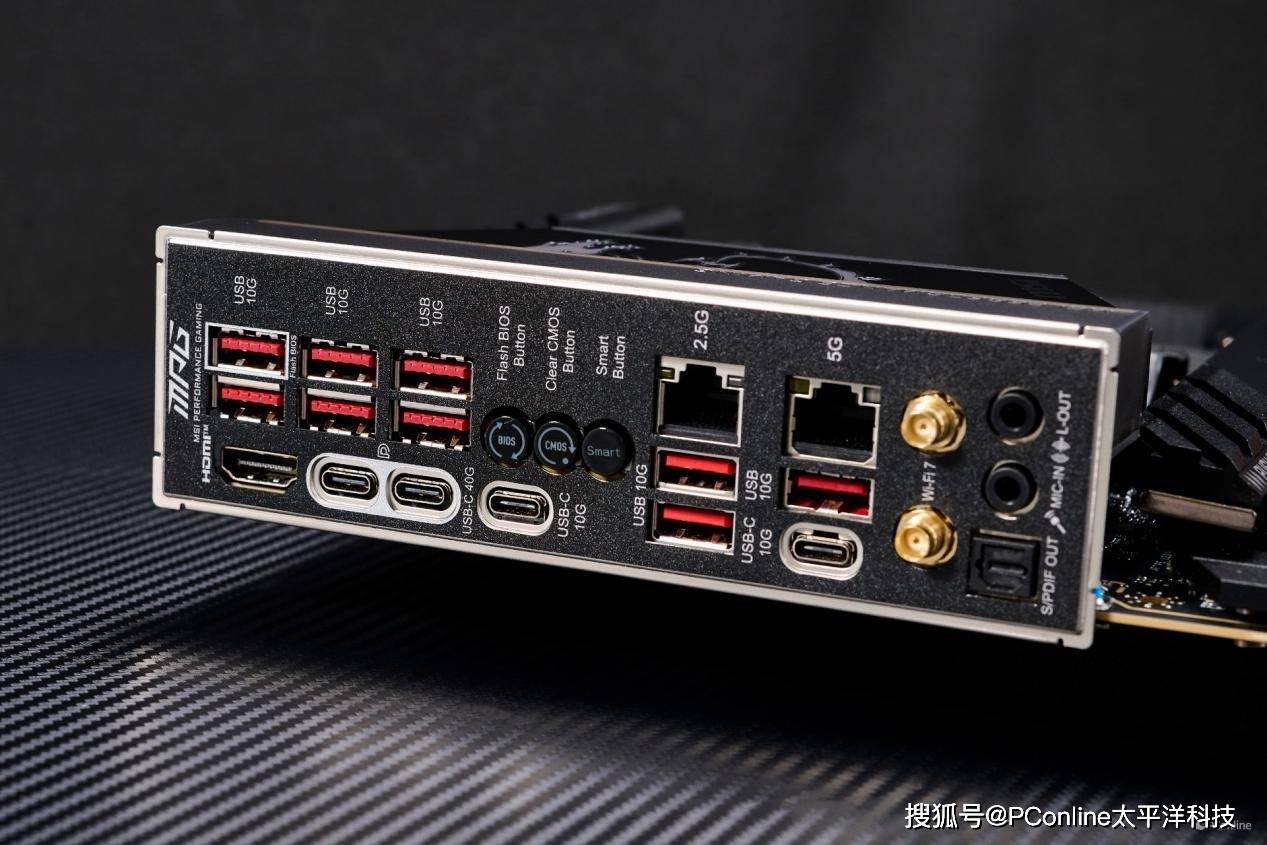

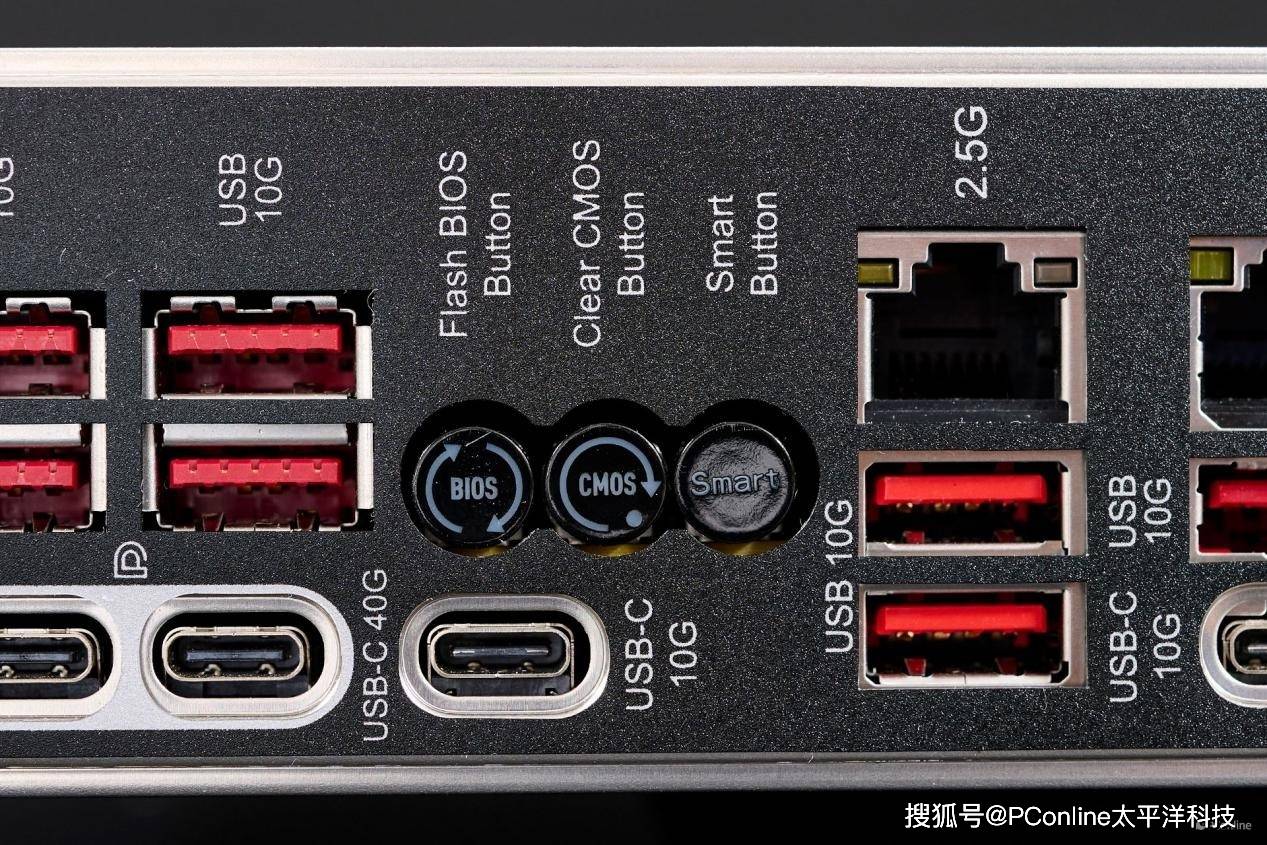

微星MPG X870E CARBON WIFI暗黑主板IO挡板那是相当的丰富,甚至比别家的旗舰级产品都要强,包括:9*USB 10Gbps Type-A(红色)、1*HDMI 2.1(8k60Hz)、2个USB 40Gbps Type-C、2*USB 10Gbps Type-C、Flash BlOS Button、Clear CMOS Button、Smart Button、2.5G有线网络接口、5G有线网络接口、WiFi 7天线,以及音频输出接口。

不开机刷新BIOS与清除CMOS按键都配上,很大程度上方便大家进行更折腾的操作。

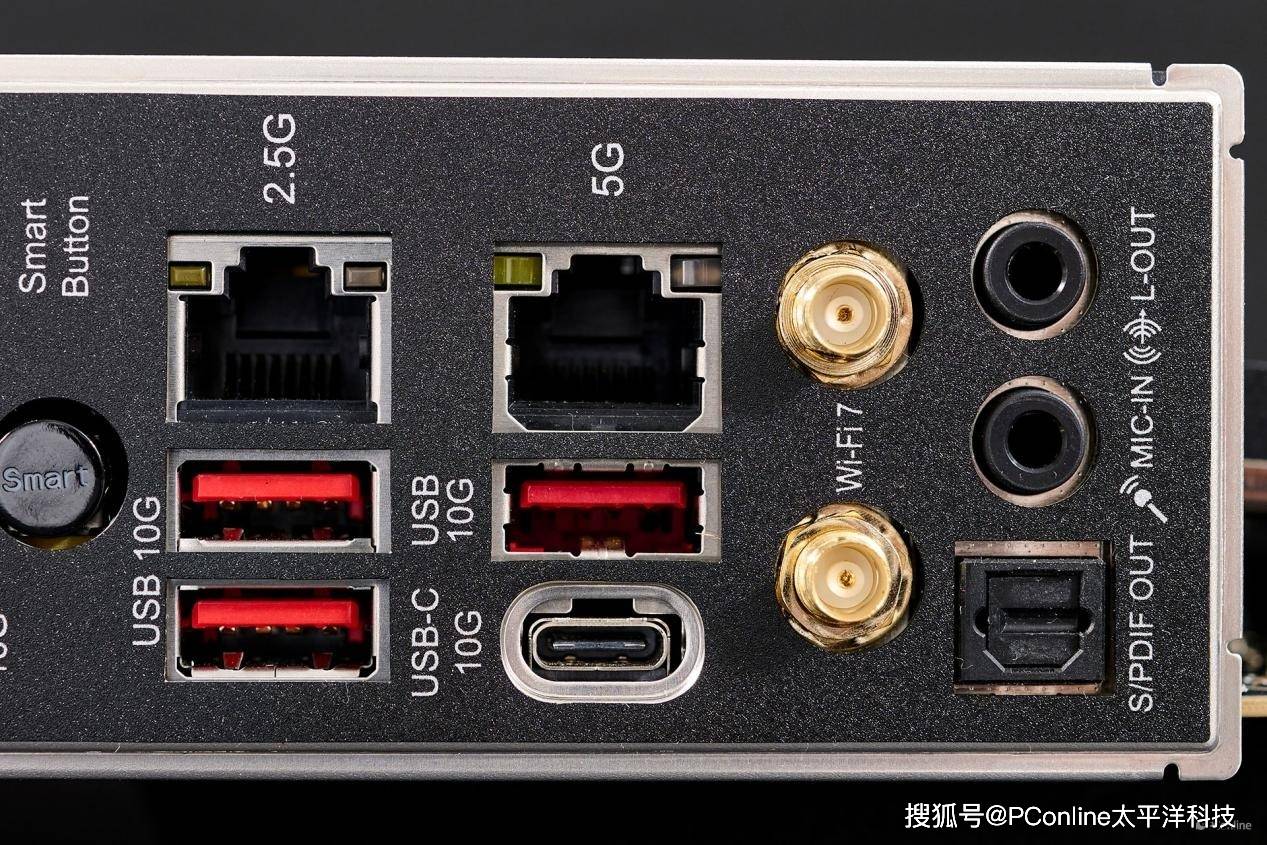

两个有线网络接口,一个是2.5G有线网络接口,由RT8125芯片提供;另外一个是5G有线网络接口,由RT8126芯片提供。

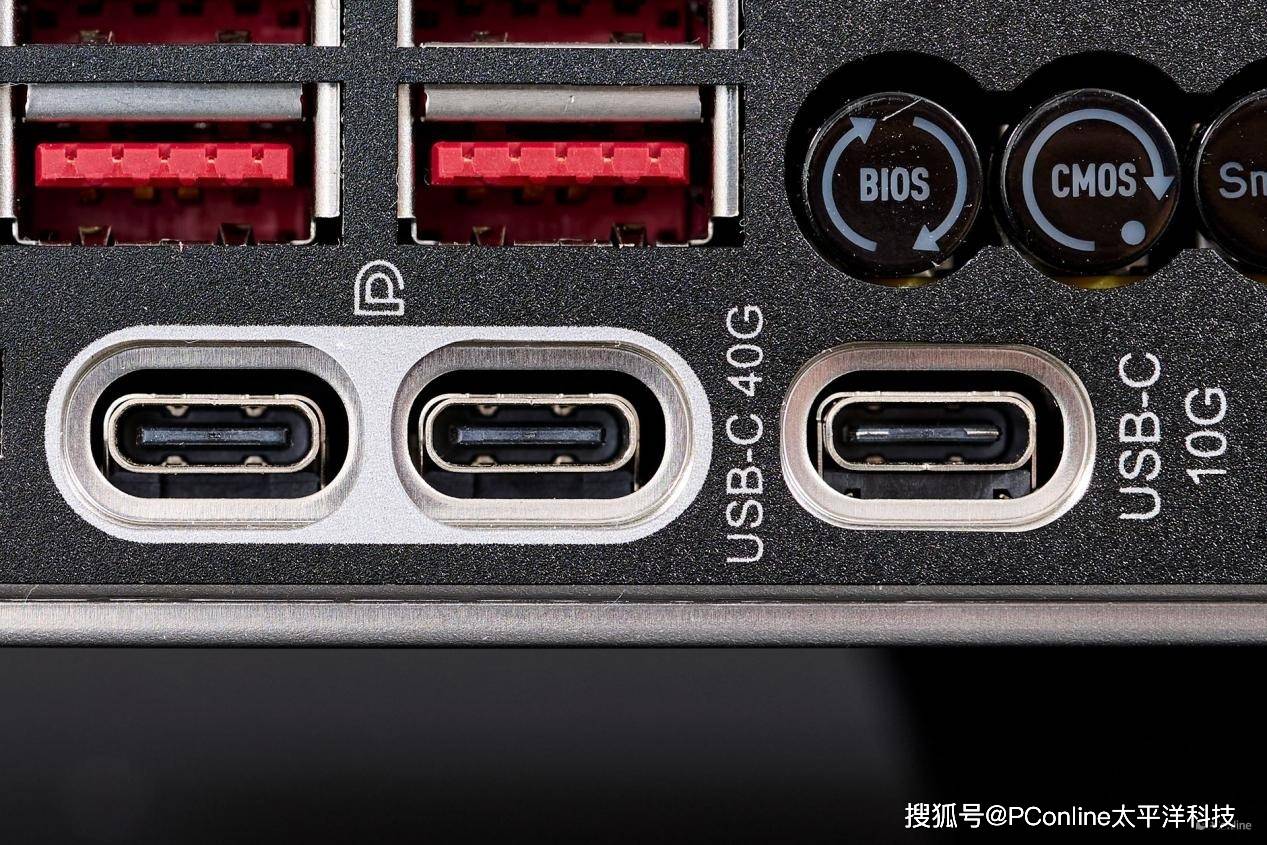

两个USB-C 40接口,带DP 1.4a显示输出,但需要处理器集成核心显卡。这两个接口由祥硕ASM4242芯片提供,上行端口可达到PCIe 4.0 x4带宽,而且此芯片已经获得雷电4认证,是全球少数的USB4与雷电4双认证的主控芯片。

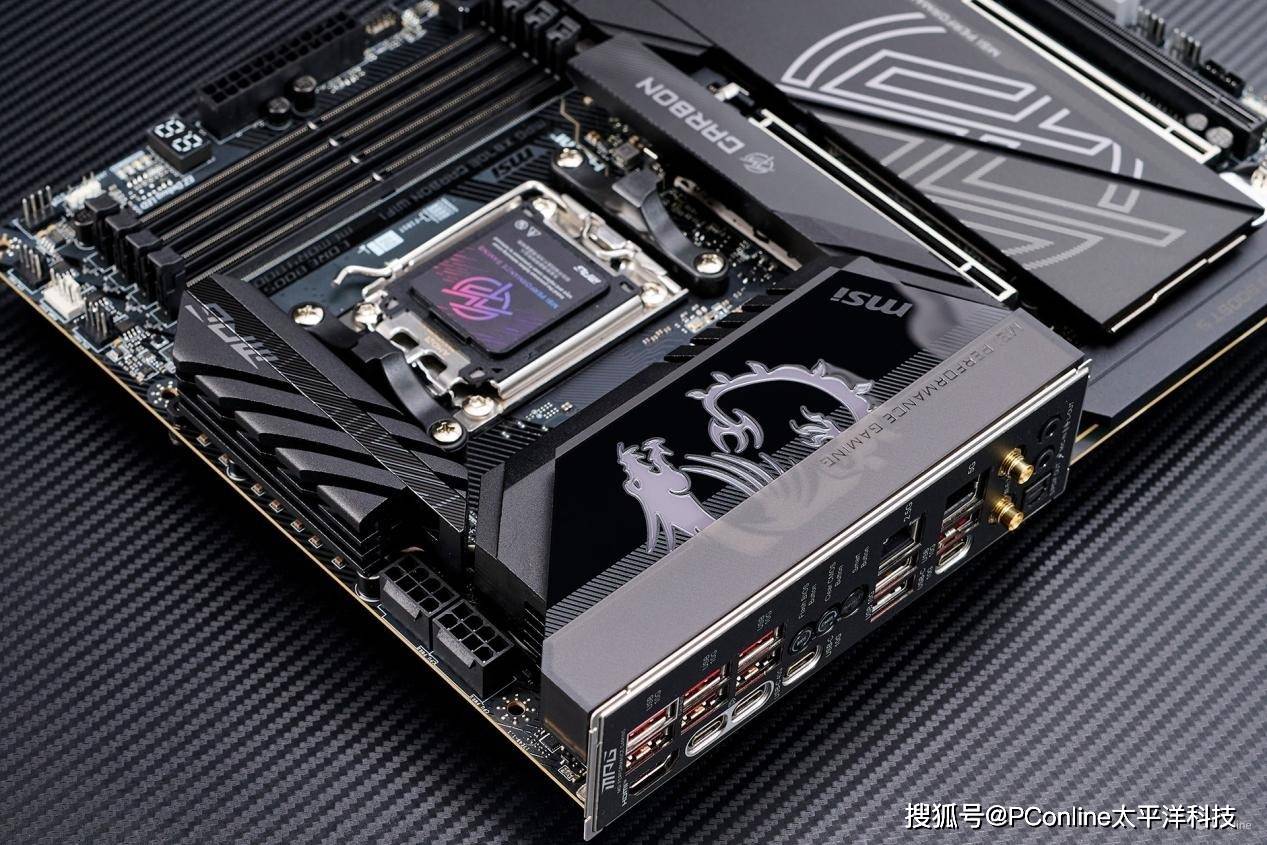

微星MPG X870E CARBON WIFI暗黑主板为18+2+1相智能供电配上了复合热管重型Mosfet散热片,内部配上 7W/mk高效能导热贴,并且电感位置也配上了导热垫片,因此即使上配上旗舰级的锐龙 R9 9950X处理器VRM温度压力也不大。

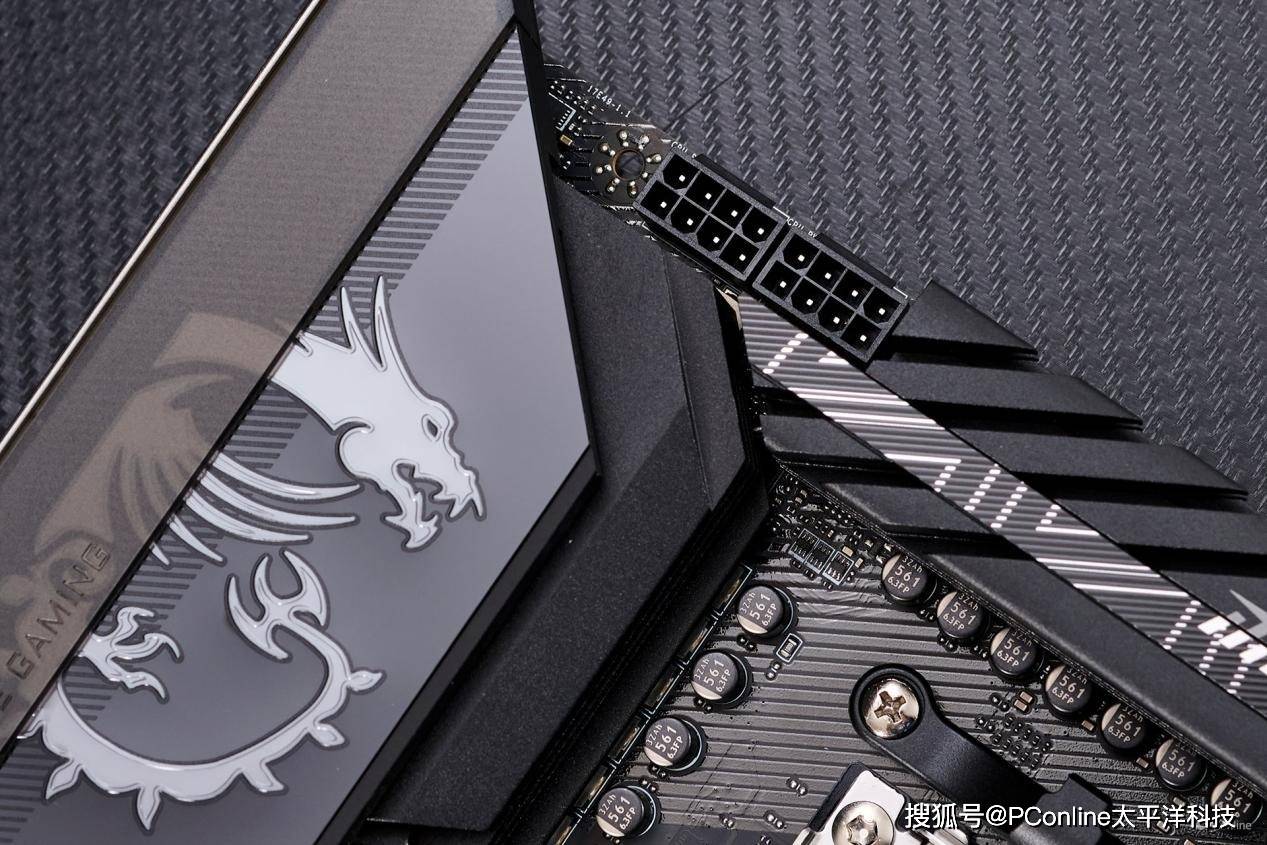

双8Pin处理器辅助供电接口

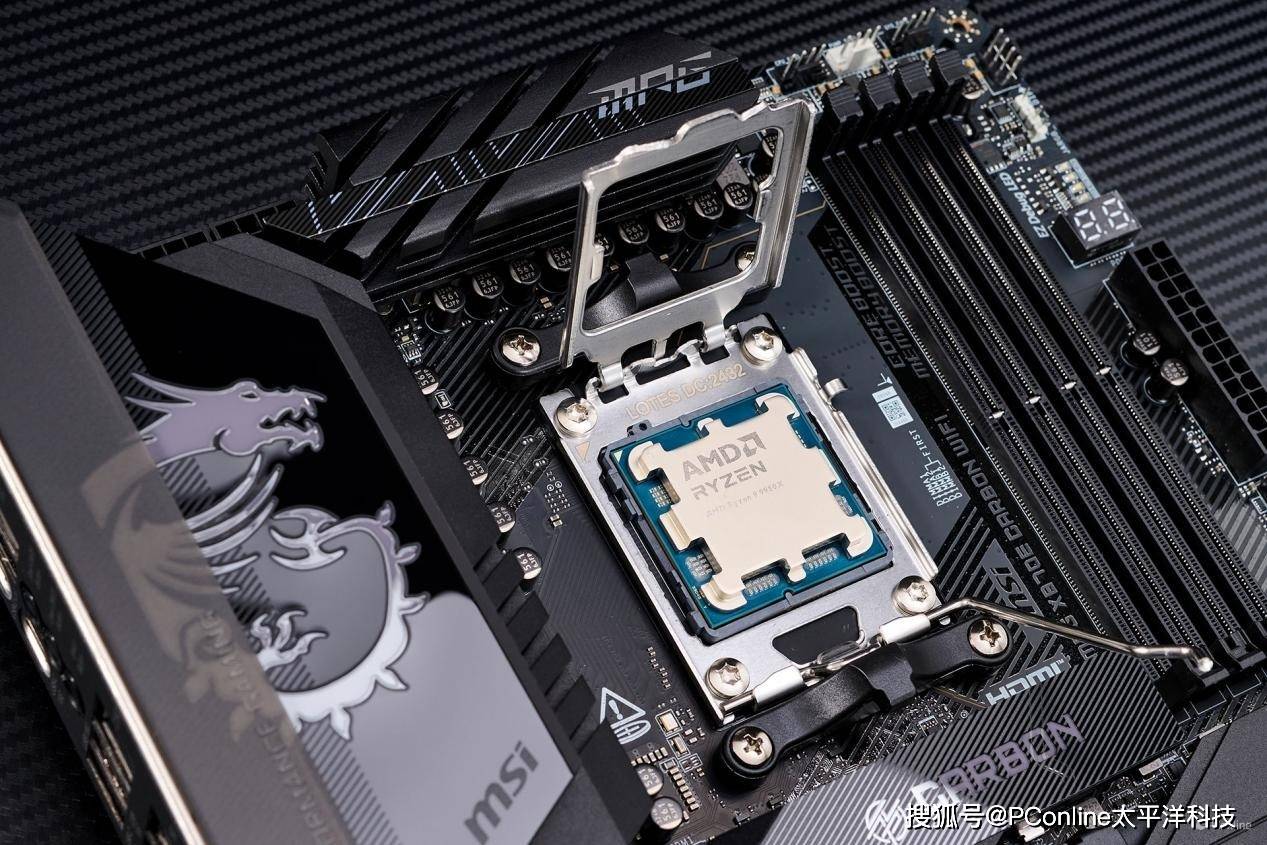

Socket AM5插槽,支持AMD 锐龙™ 9000/8000/7000系列台式处理器,兼容性可以说是已经拉满了。而按照AMD近年的线路蓝图来看,Socket AM5插槽并不会短时间内更换,因此X870E芯片组主板的生命周期会比较长。

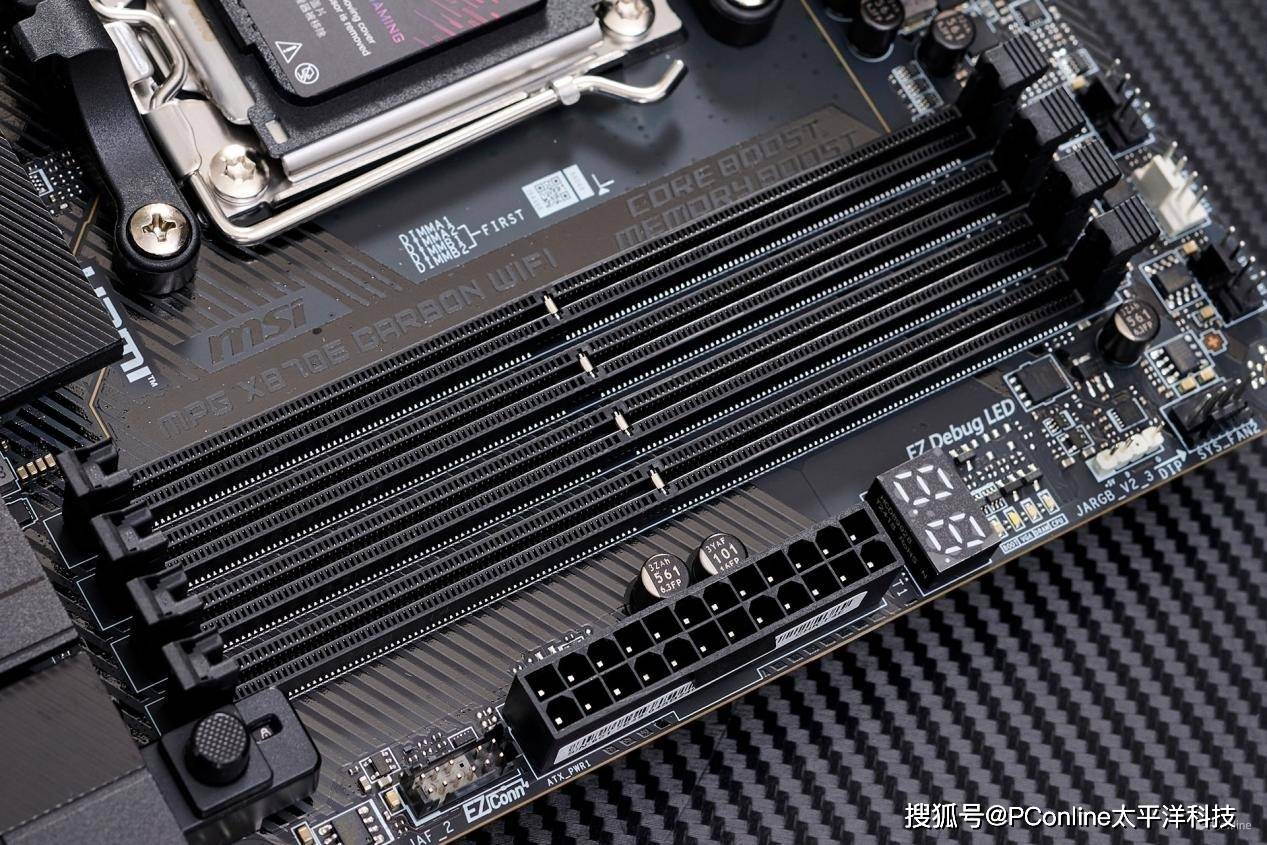

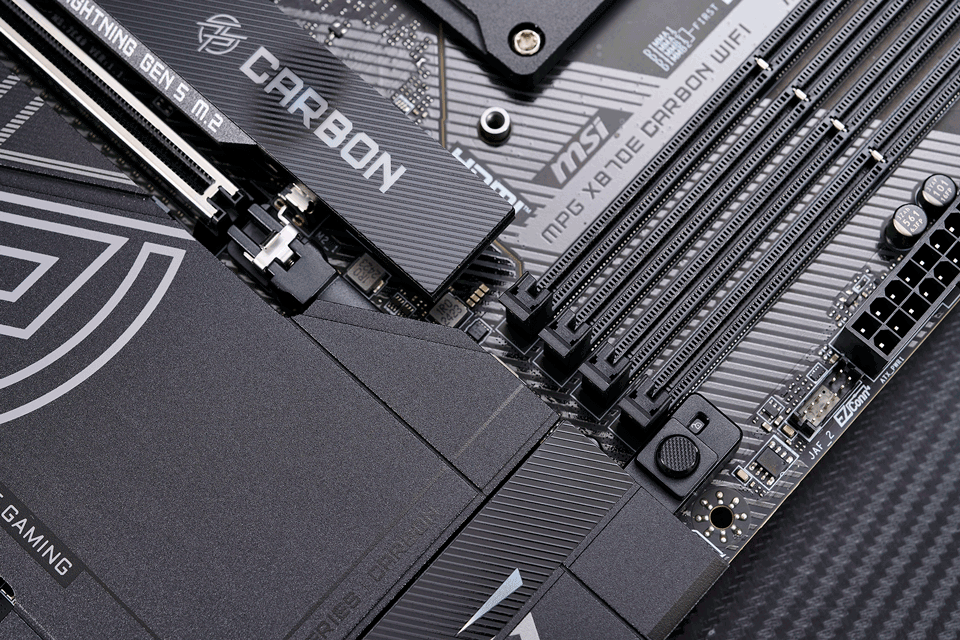

主板配上了4条DDR5内存插槽,支持最先进的DDR5双通道内存;同时支持AMD EXPO内存技术,可以处理器与内存运行在最佳的性能状态。而根据之前透露的消息来看,ZEN5处理器支持异步分频,配合上微星自家MSI MEMORY TRY IT与High-efficiency Mode模式,内存超频与效能上都将会获得较大的提升。

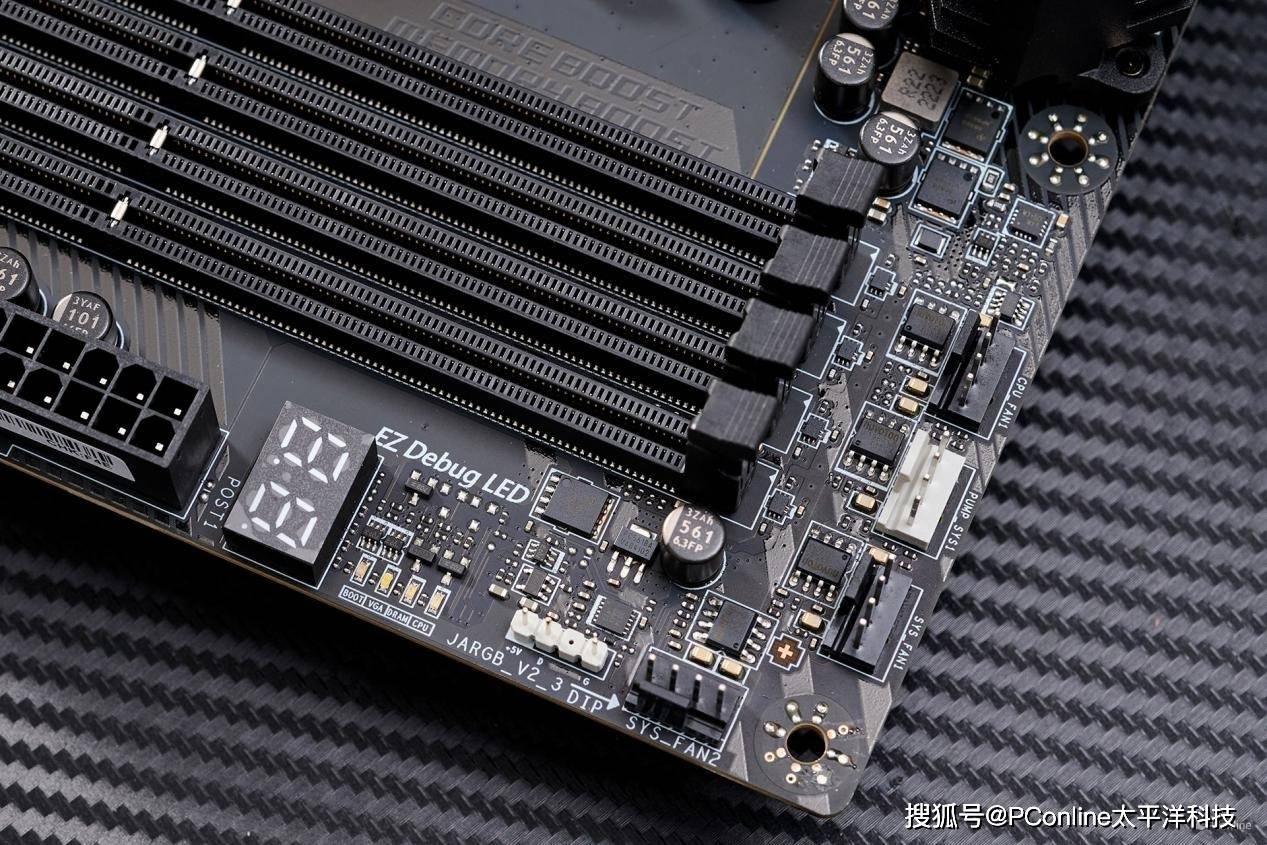

EZ Debug LED灯可以了解主板开机状态;主板右上角还配上的四个风扇接口,扩展性能还真不错。

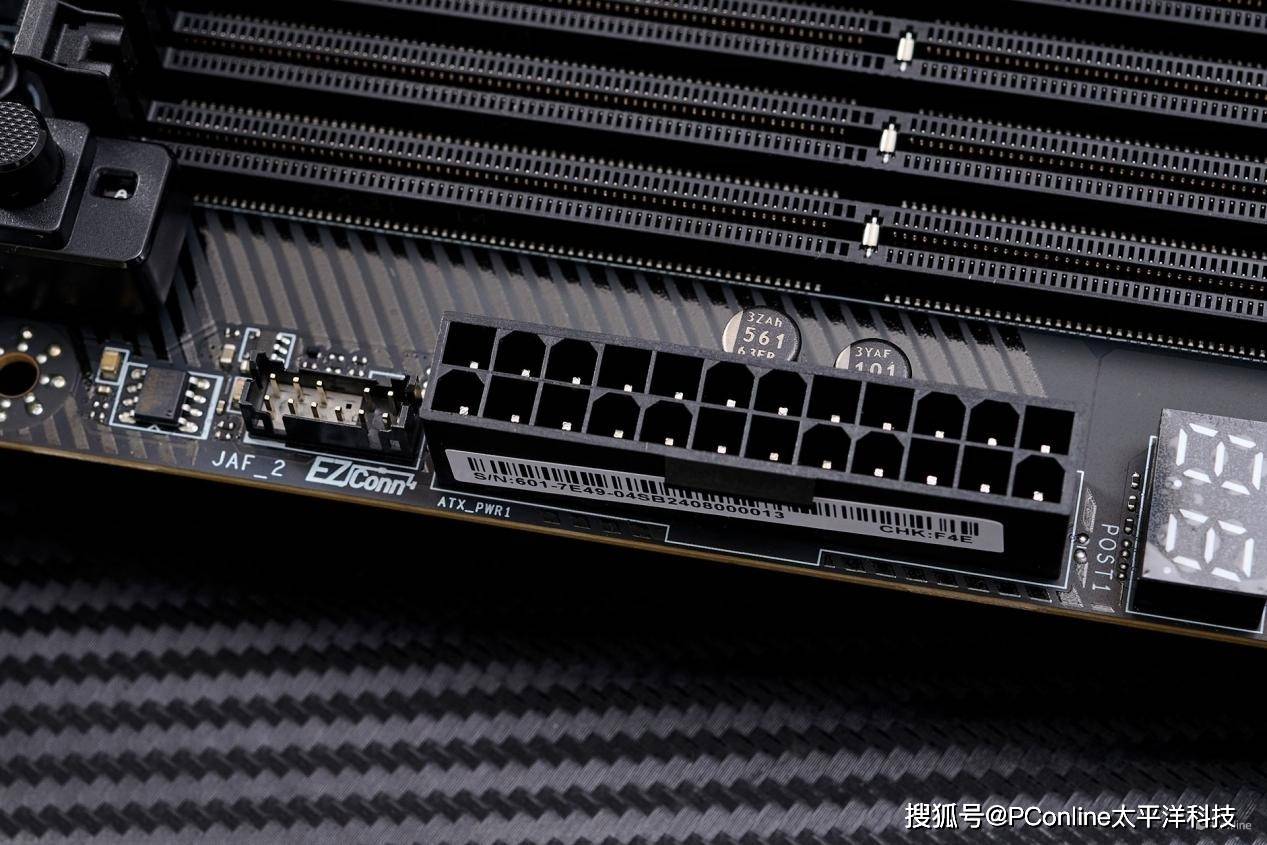

主板24Pin供电接口旁的较为特别的EZ Conn接口(JAF_2接口),一个集成度较高的扩展座,可由转换线扩展成ARGB接口、4Pin PWM风扇掊,以及一个USB接口。

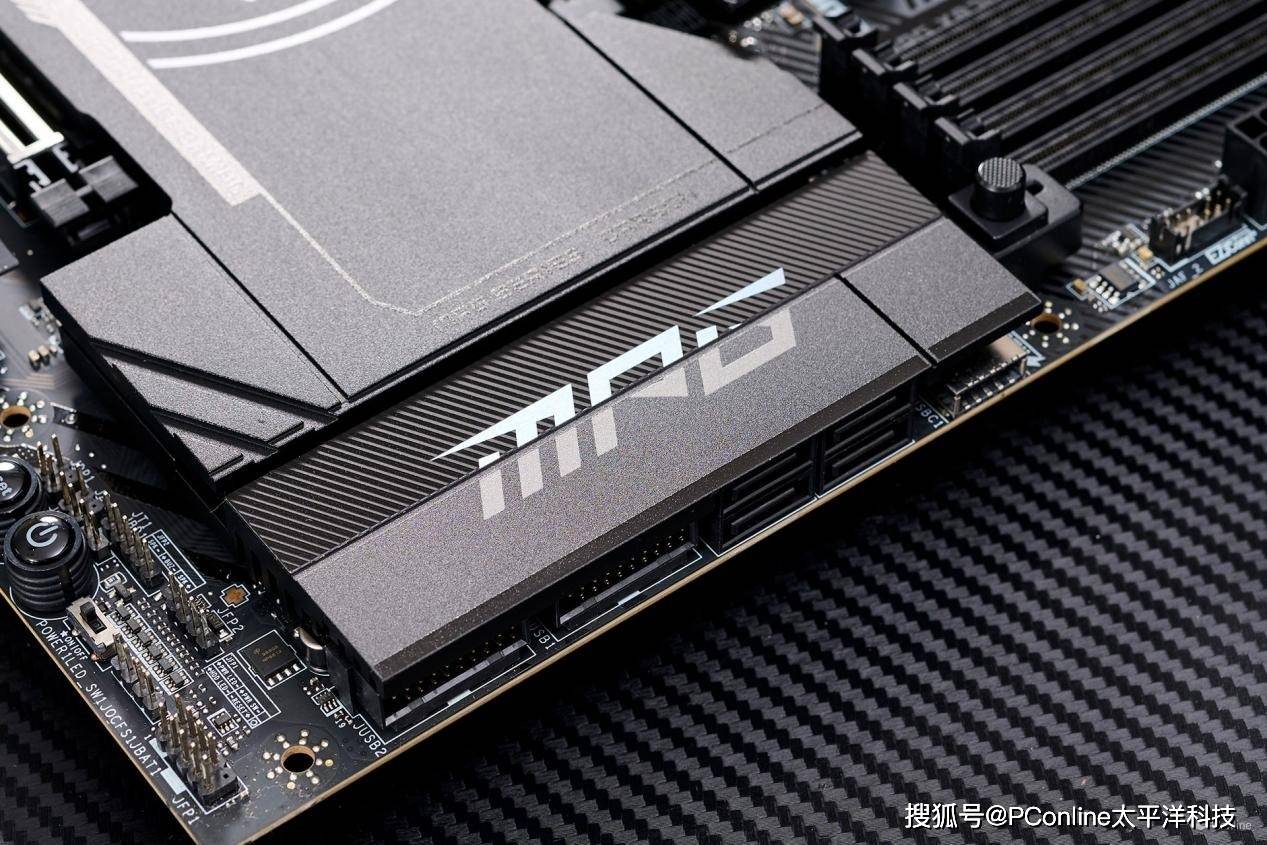

被动散热马甲做了一体化的设计,所以把前置USB与SATA扩展的都覆盖起来,这里我们可看到:1*USB 20Gbps Type-C接口(带27W PD快充)、4*SATA 6Gbps接口,以及两组共4个USB 3.2 5Gbps Type-A接口。

微星MPG X870E CARBON WIFI暗黑主板

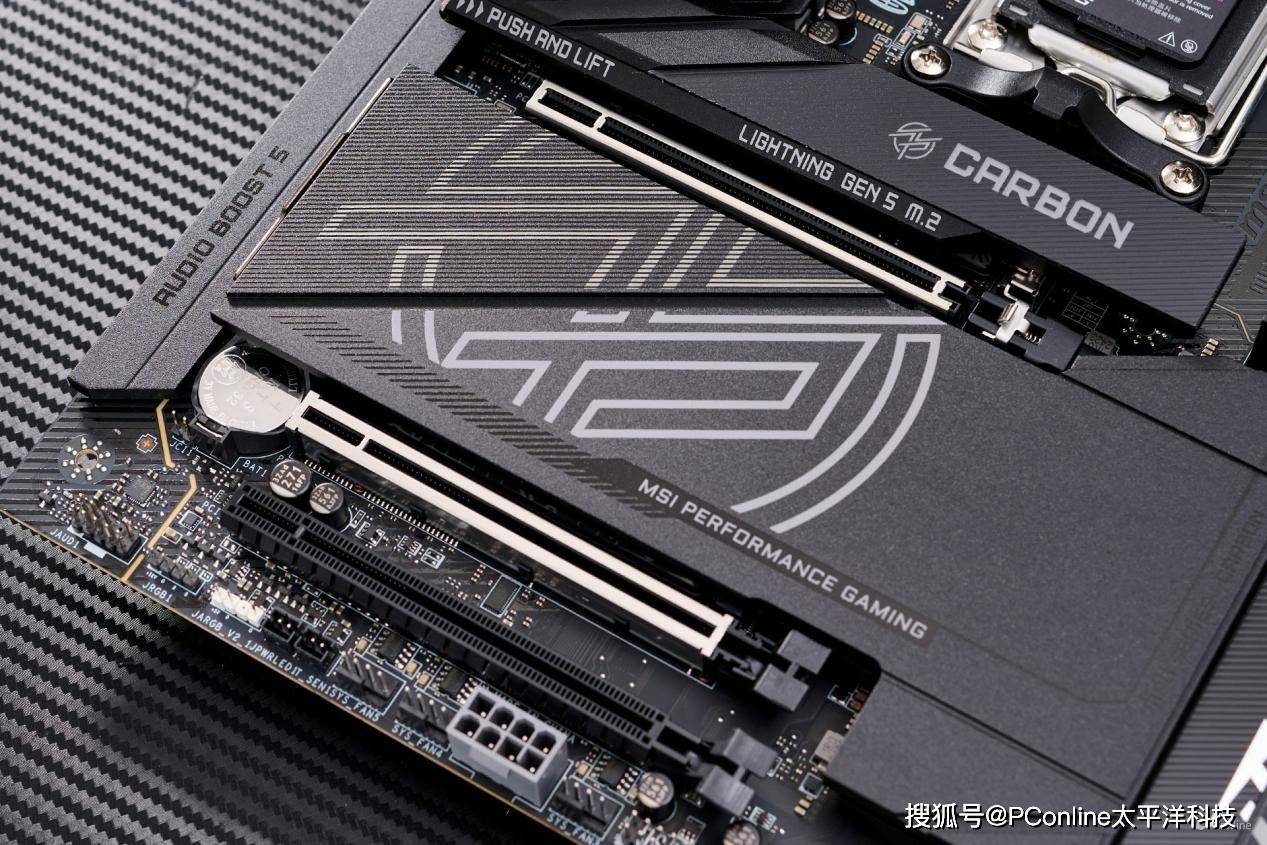

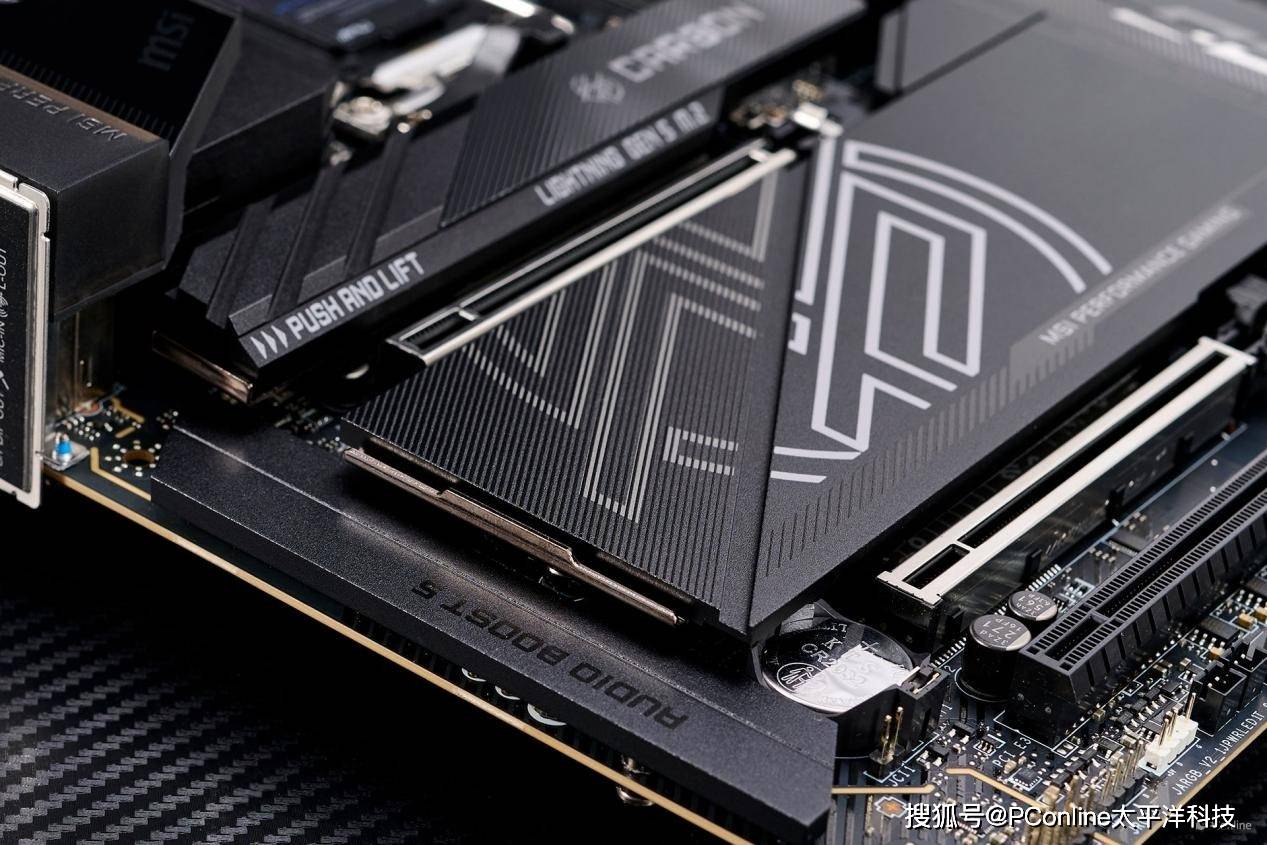

微星MPG X870E CARBON WIFI暗黑主板提供了三条PCIe插槽,其中PCI_E1为处理器提供的PCIe 5.0 x16插槽,而PCI_E2其实是物理上的PCIe 5.0 x4插槽,最后的PCI_E3则是PCH提供的PCIe 4.0 x4插槽。

微星MPG X870E CARBON WIFI暗黑主板这次终于配上了更方便的拆卸显卡设计:EZ PCIe Clip II,我们只需要按下显卡旁边的按钮即可轻松拆卸显卡。

主板底部是各类接口,且配上了重启与开关机按钮。

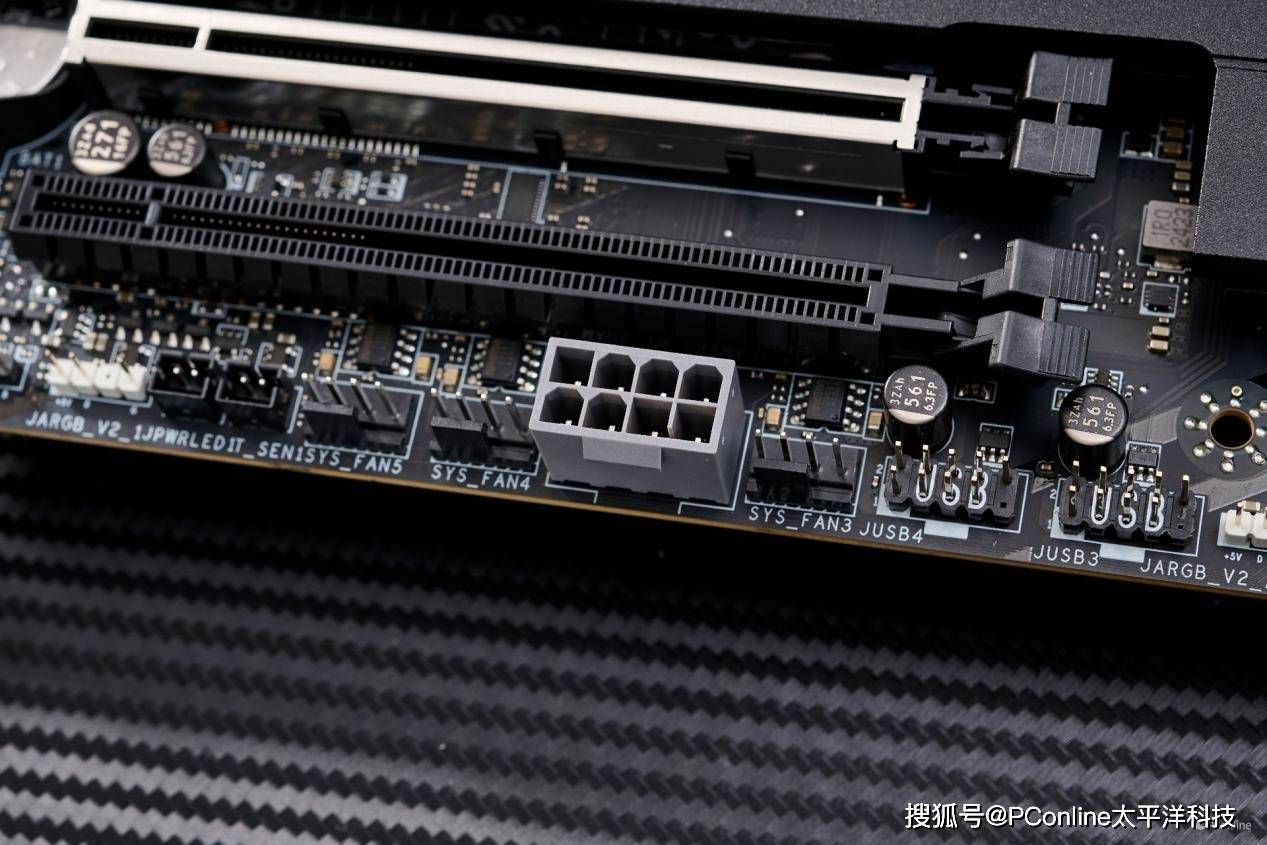

比较特别的是这次微星MPG X870E CARBON WIFI暗黑主板配上了显卡的8Pin接口,进行PCIe插槽的辅助供电。

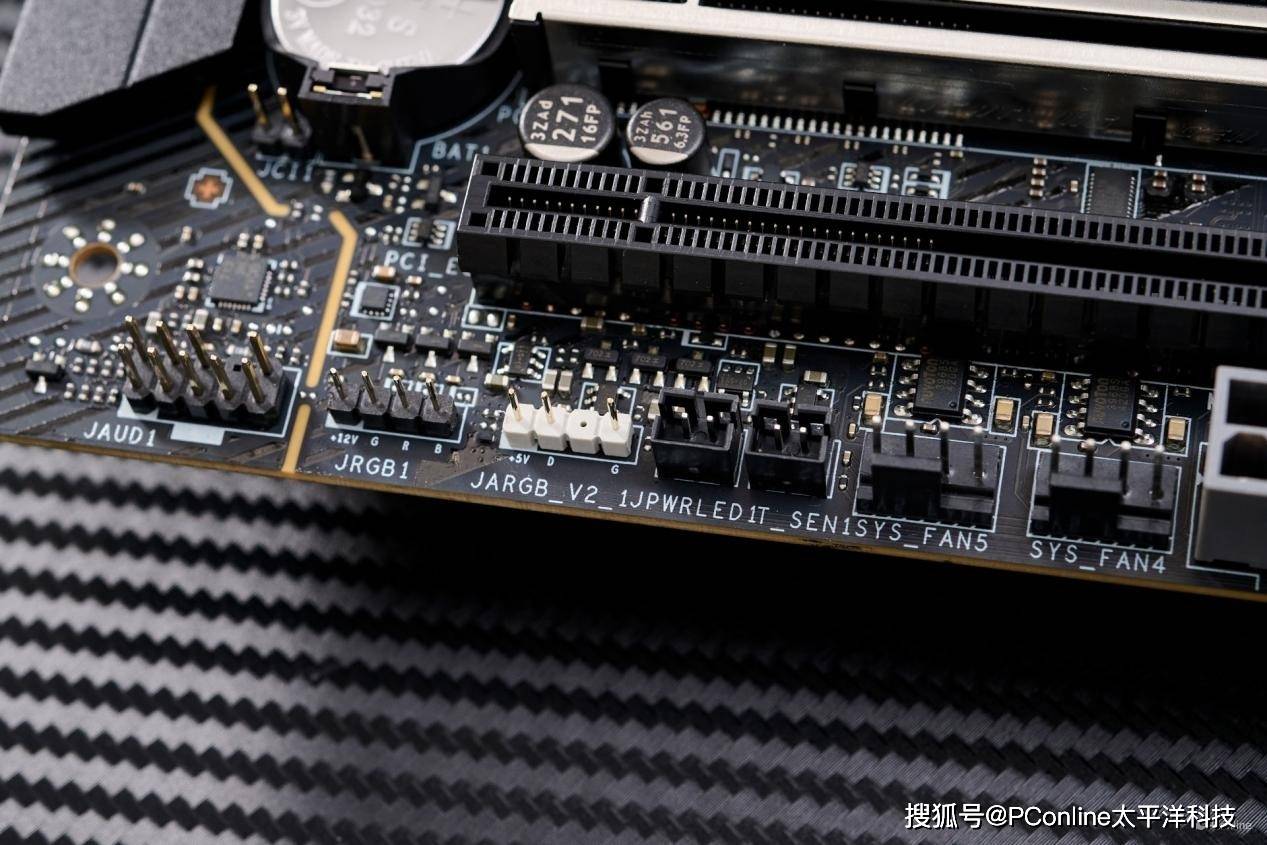

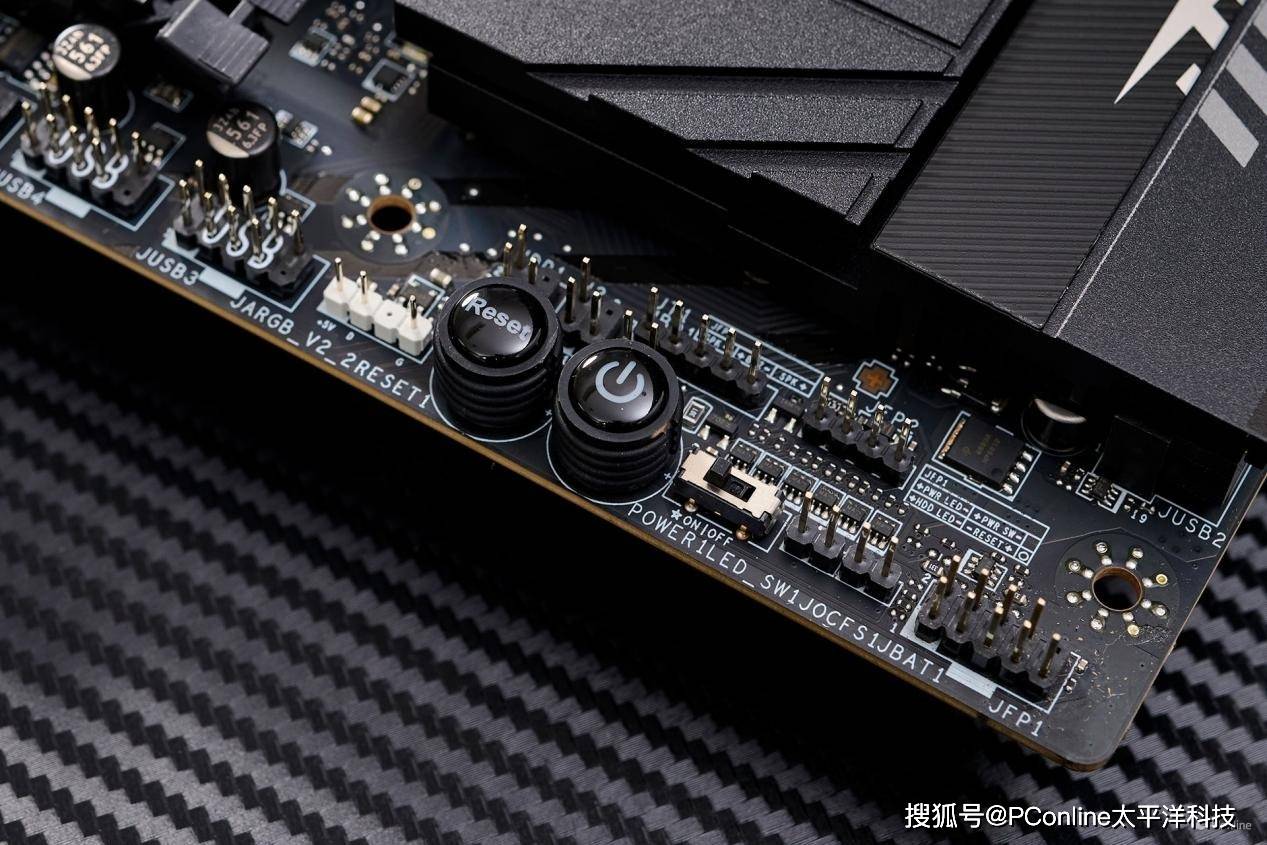

左侧底部同样是相关的扩展接口,这里我们统计一下:一个前置面板控制接口(JFP1)、JBAT1清除BIOS接线、LED开关、两个AGRB接口、两组USB接口、三个风扇PWM接口、一个+12V RGB接口,以及前置音频接口(JAUD1)。

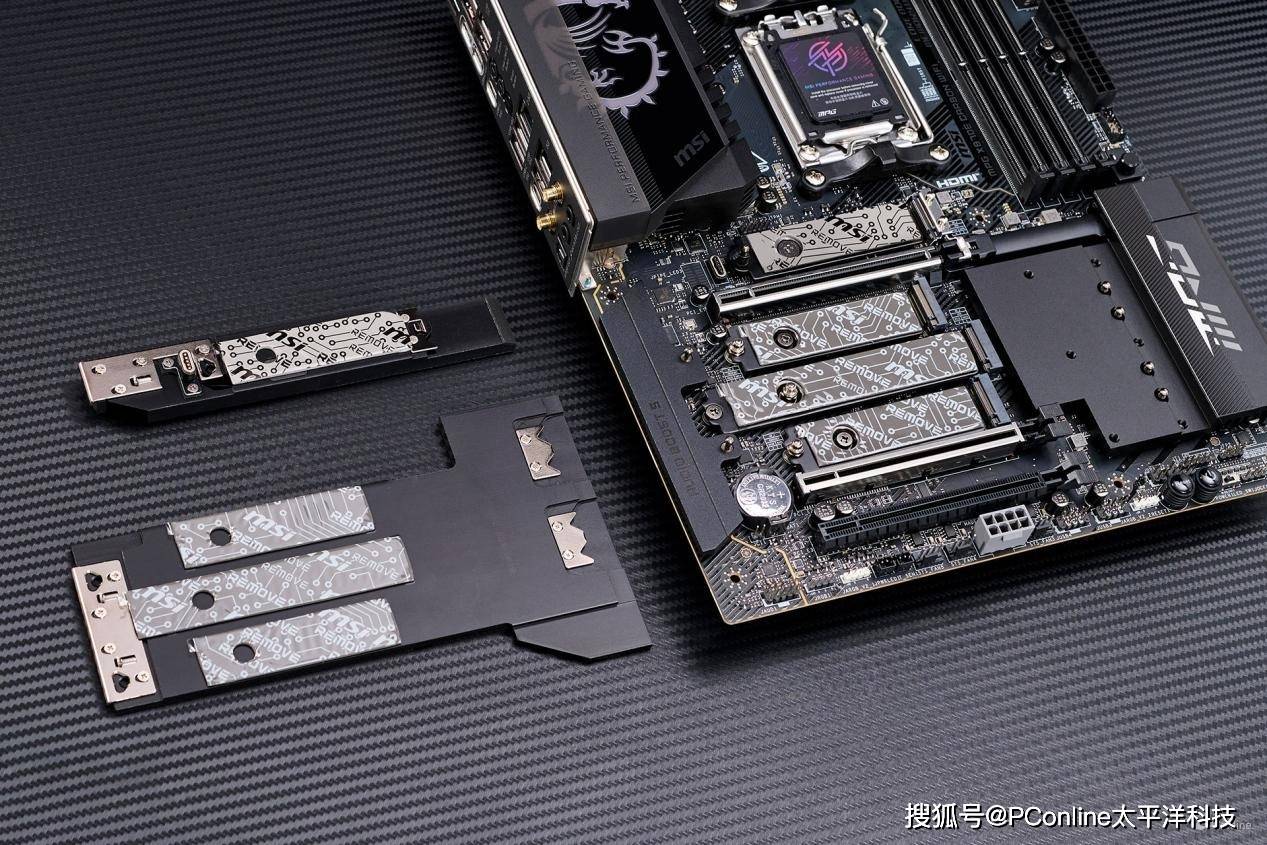

免螺丝M.2冰霜铠甲 II设计,两块散热马甲都可以进行轻松拆装M.2散热片而不需要拧螺丝,而这次配上的二代设计更是进一步简化的安装过程,更快且更准确。

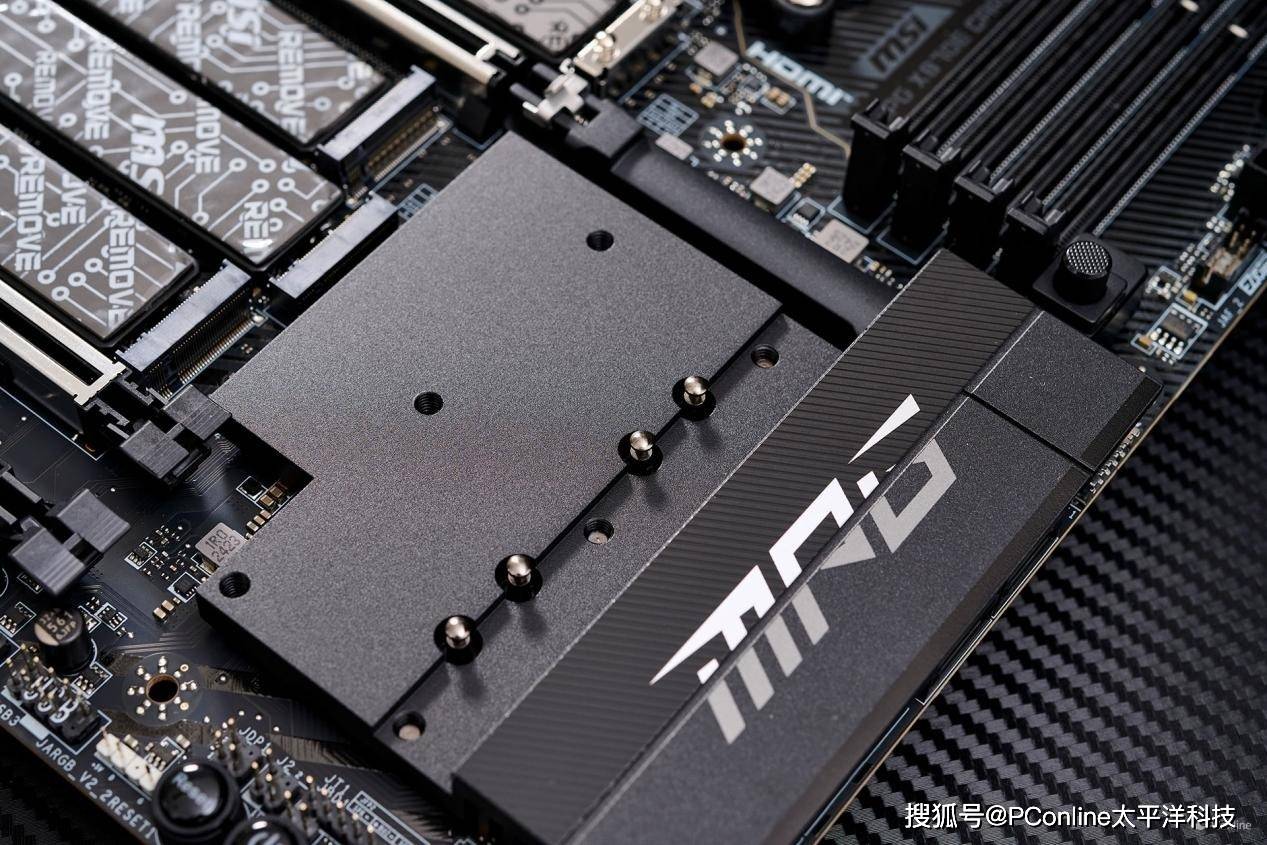

M.2散热马甲的面积已经把主板一半给覆盖上了,而上方的GEN 5 M.2固态硬盘则是单独的散热马甲,两者均带上7W/mk高效能导热贴。

免螺丝M.2冰霜铠甲 II右侧的安装固定柱

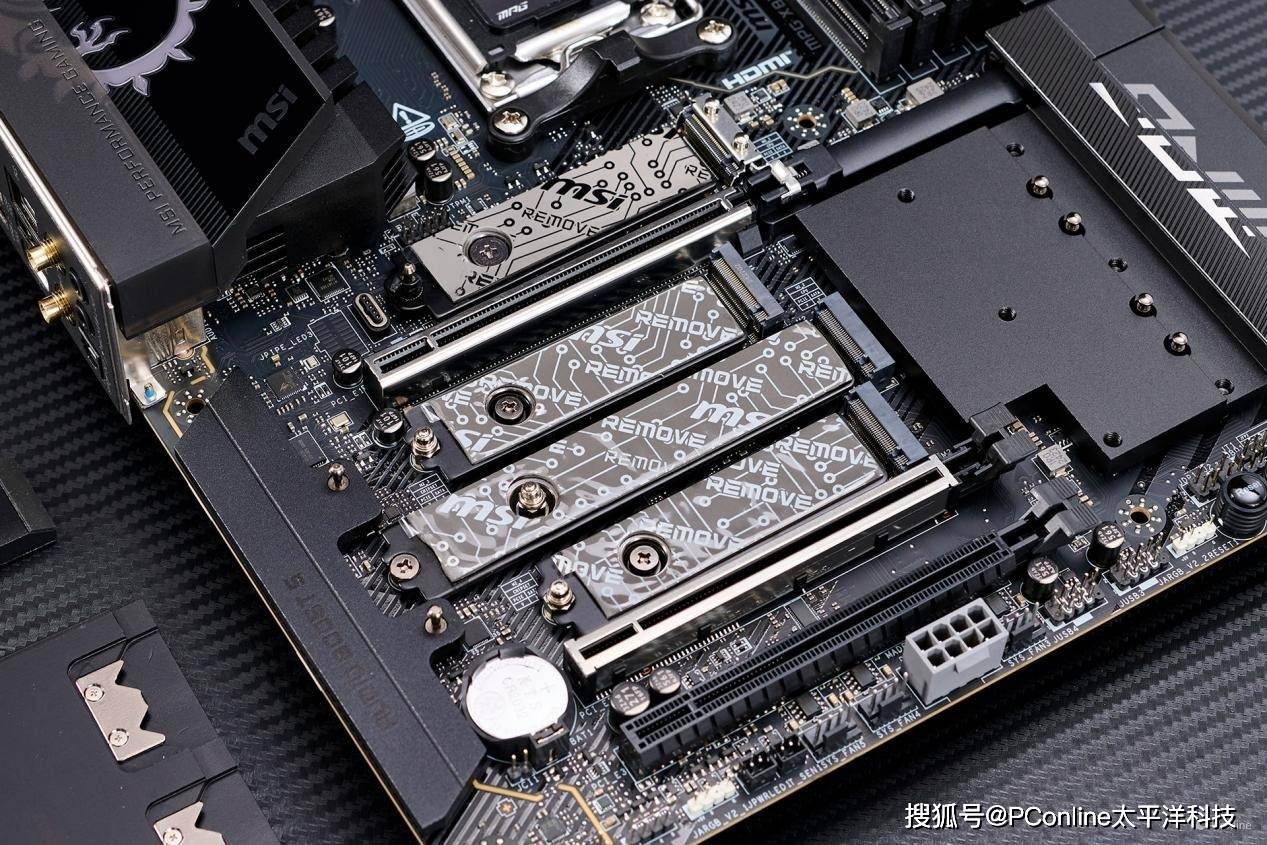

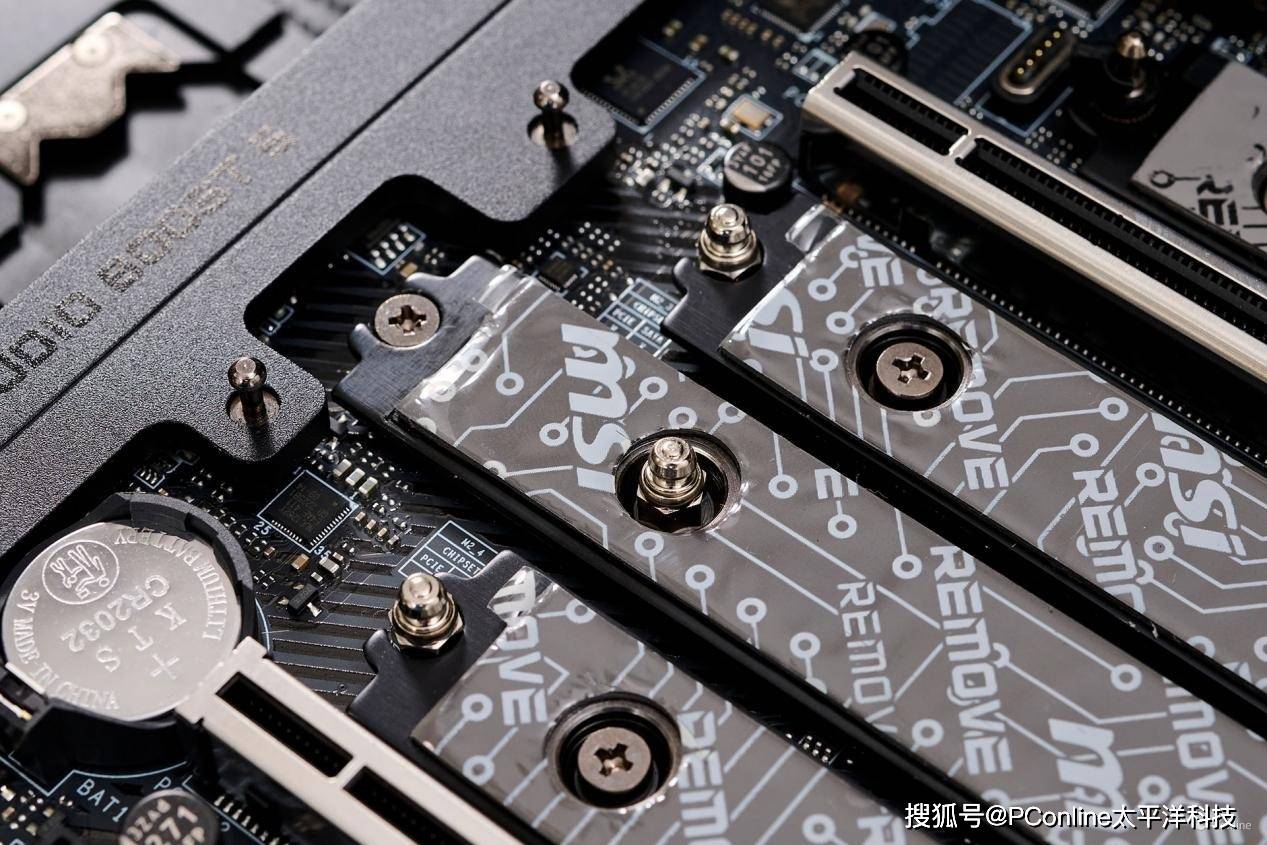

微星MPG X870E CARBON WIFI暗黑主板M.2存储扩展性很是全面,M.2_1与M.2_2均是由CPU提供的Gen5 x4 128Gbps 插槽,而M.2_3与M.2_4则是由PCH提供的 Gen4 x4 64Gbps 插槽。意味着我们可以安装两个Gen5 x4 M.2固态硬盘实现超高速的存储组合。

EZ M.2 Clip II 无螺丝安装设计,直接把M.2固态硬盘应对按上即可卡住,而拆卸仅需要向左轻轻一按即出来。

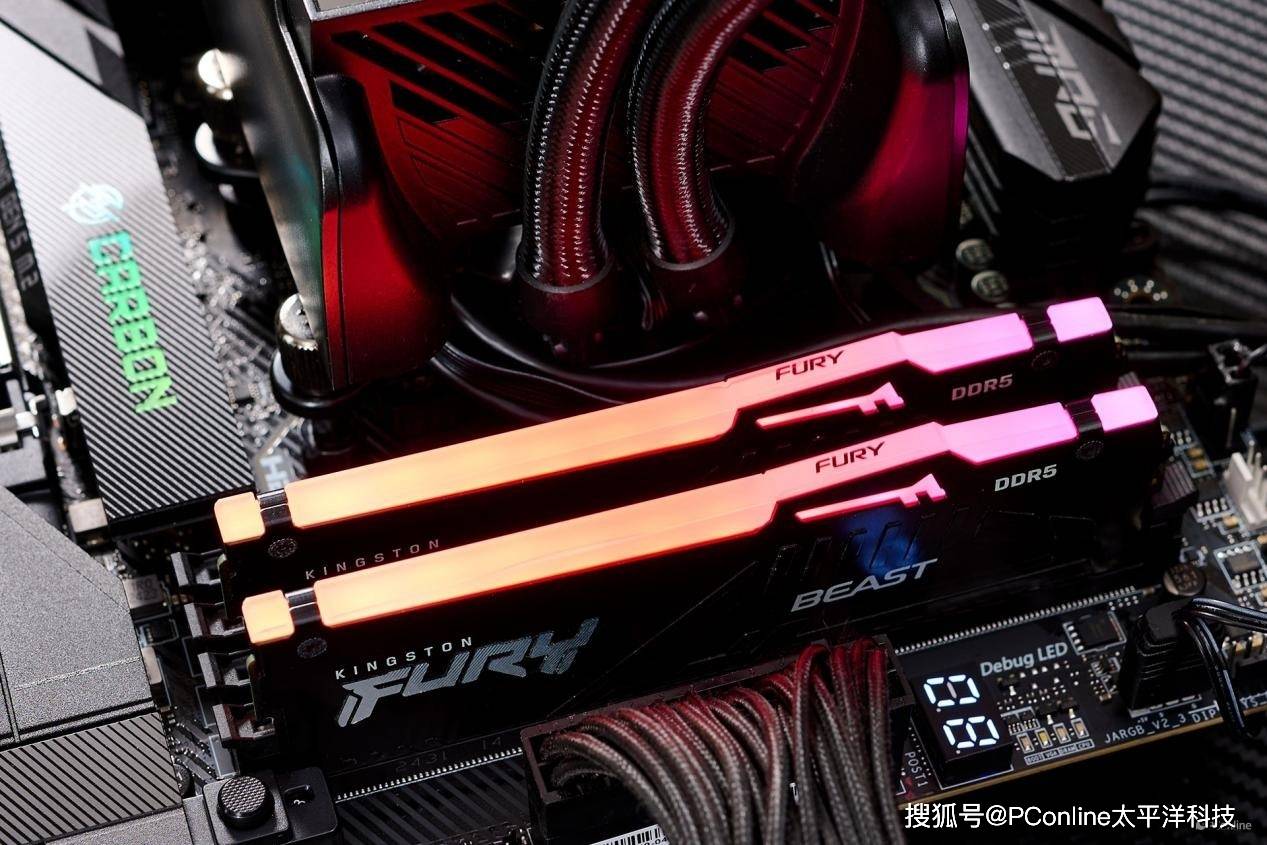

微星MPG X870E CARBON WIFI上机&灯效

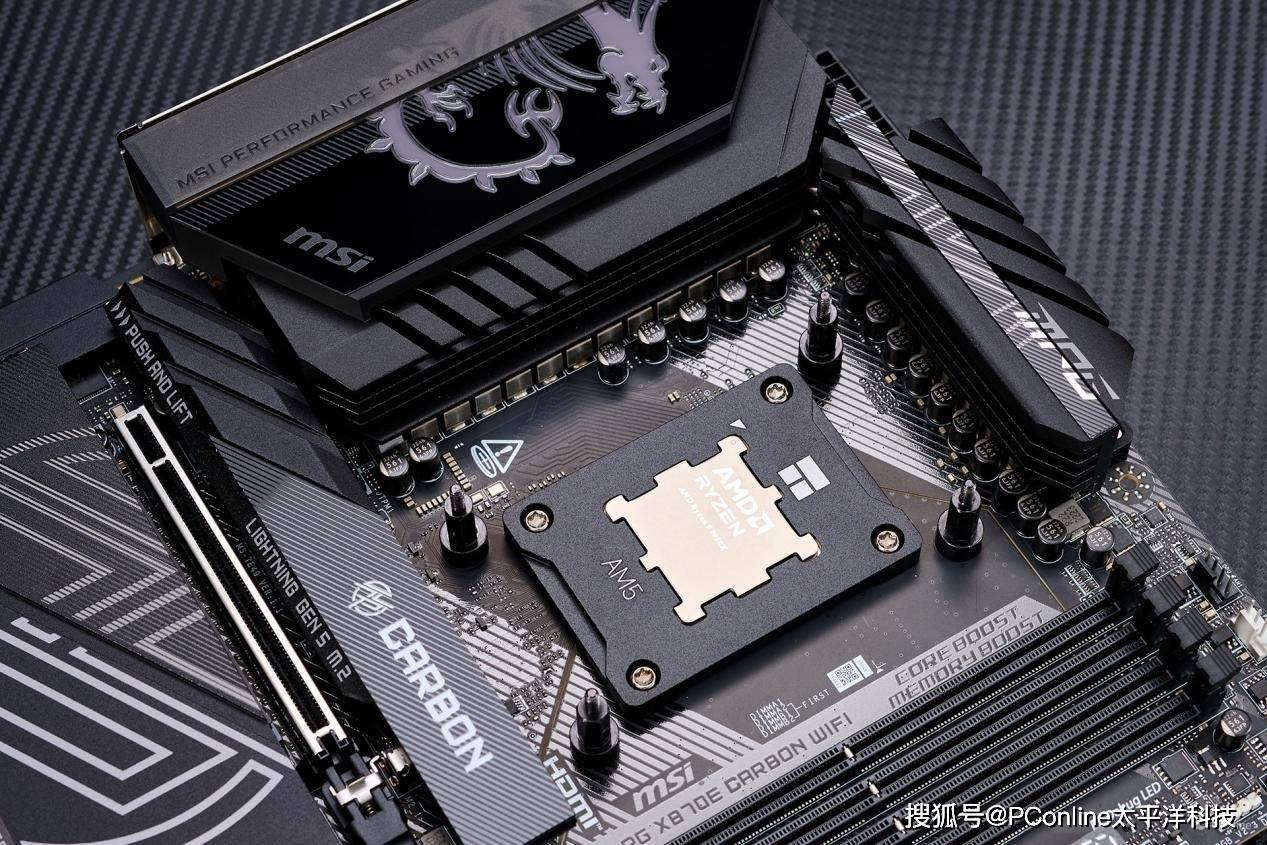

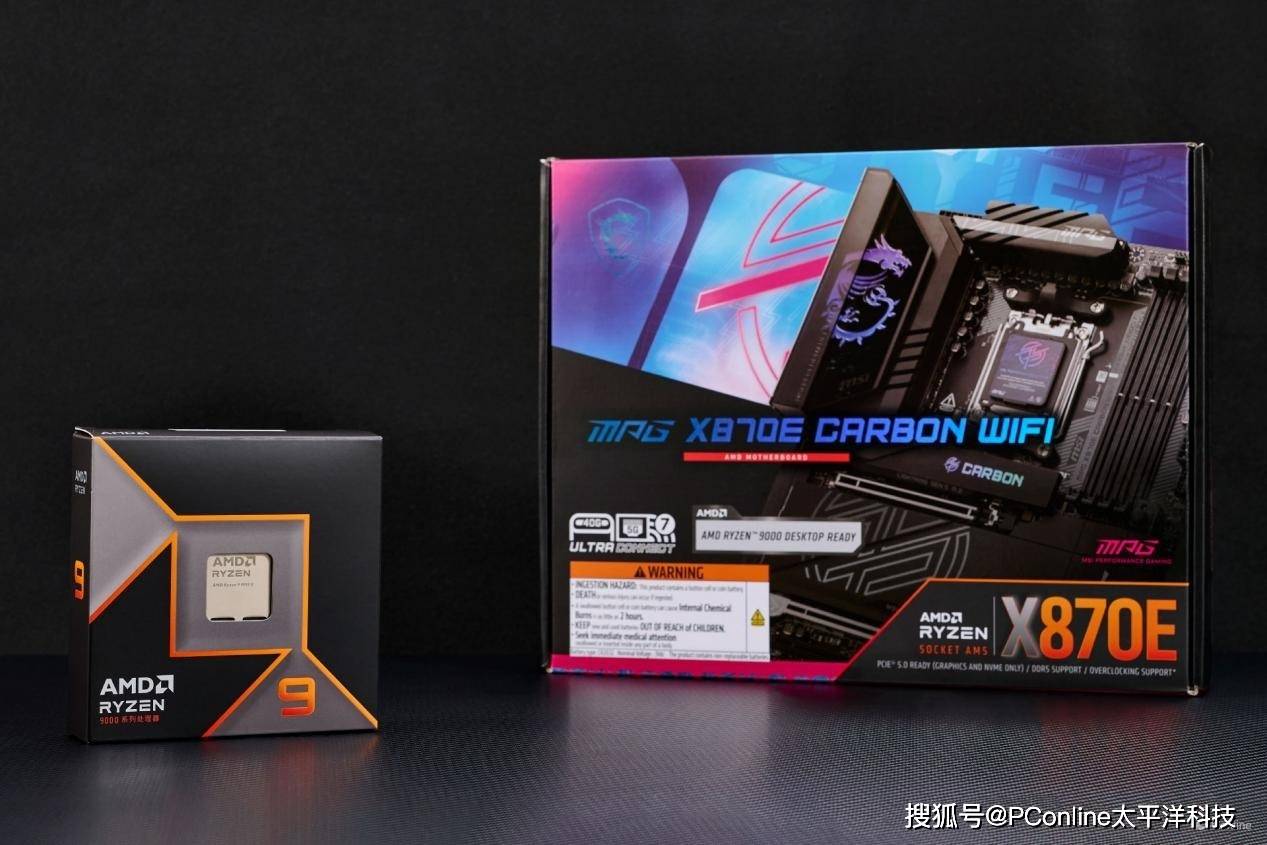

由于目前只针对开箱和主板外观部分的解禁,因此即使我们已经把处理器给准备好,我们也不能透露更多性能相关的部分。而随后的测试部分,处理器将会采用AMD目前桌面旗舰处理器锐龙9 9950X处理器。

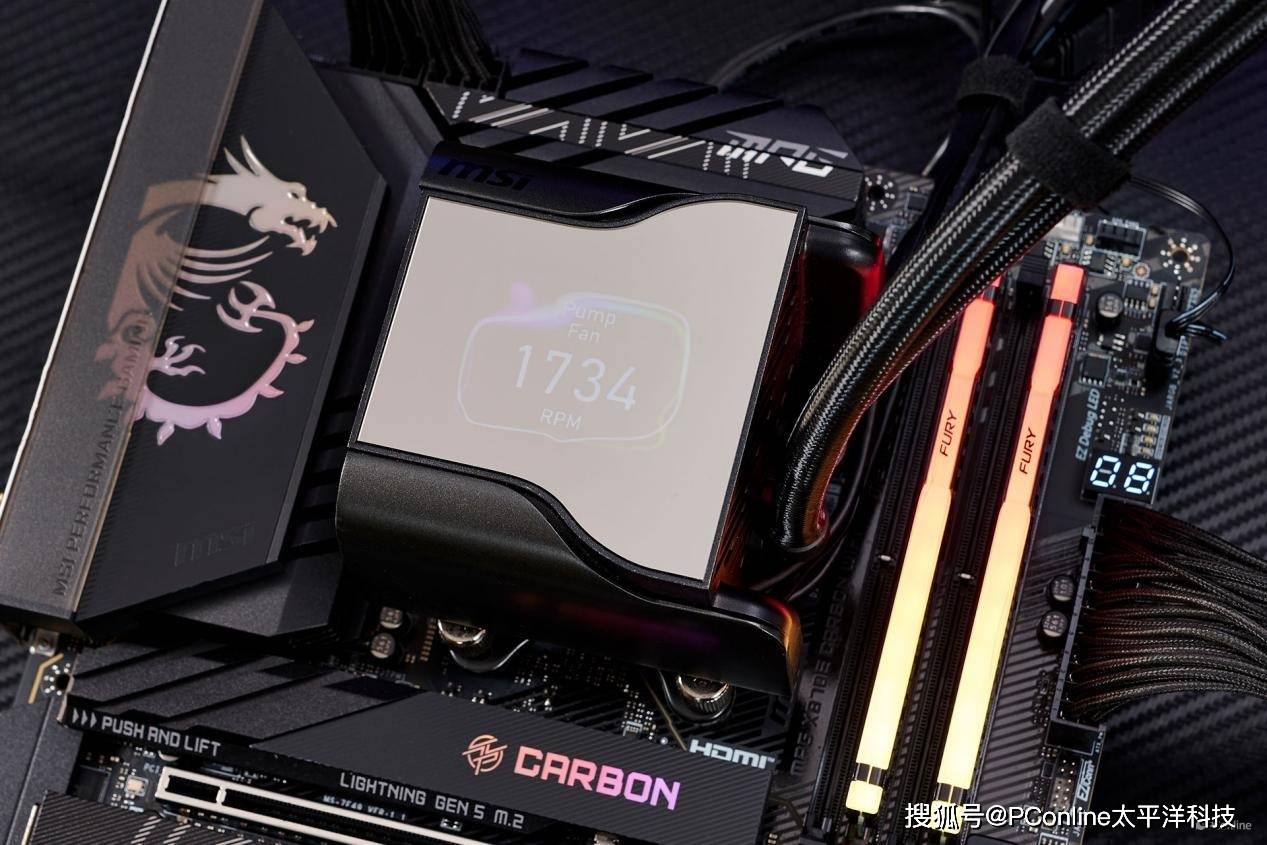

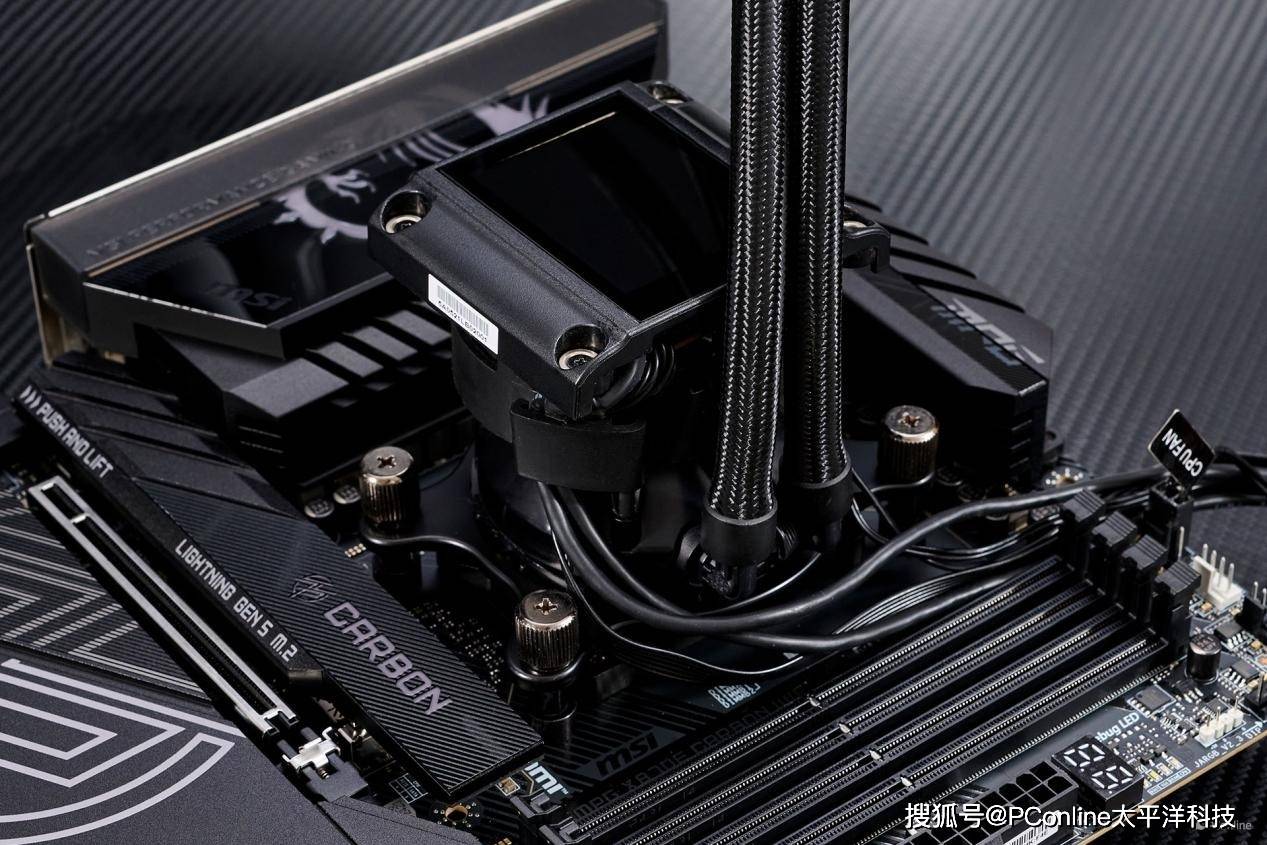

散热器则是微星之前发布的MEG S360 360一体水冷散热器;电源则是微星自家的MEG Ai1300 PCIE5电源。

EZ Debug灯效果

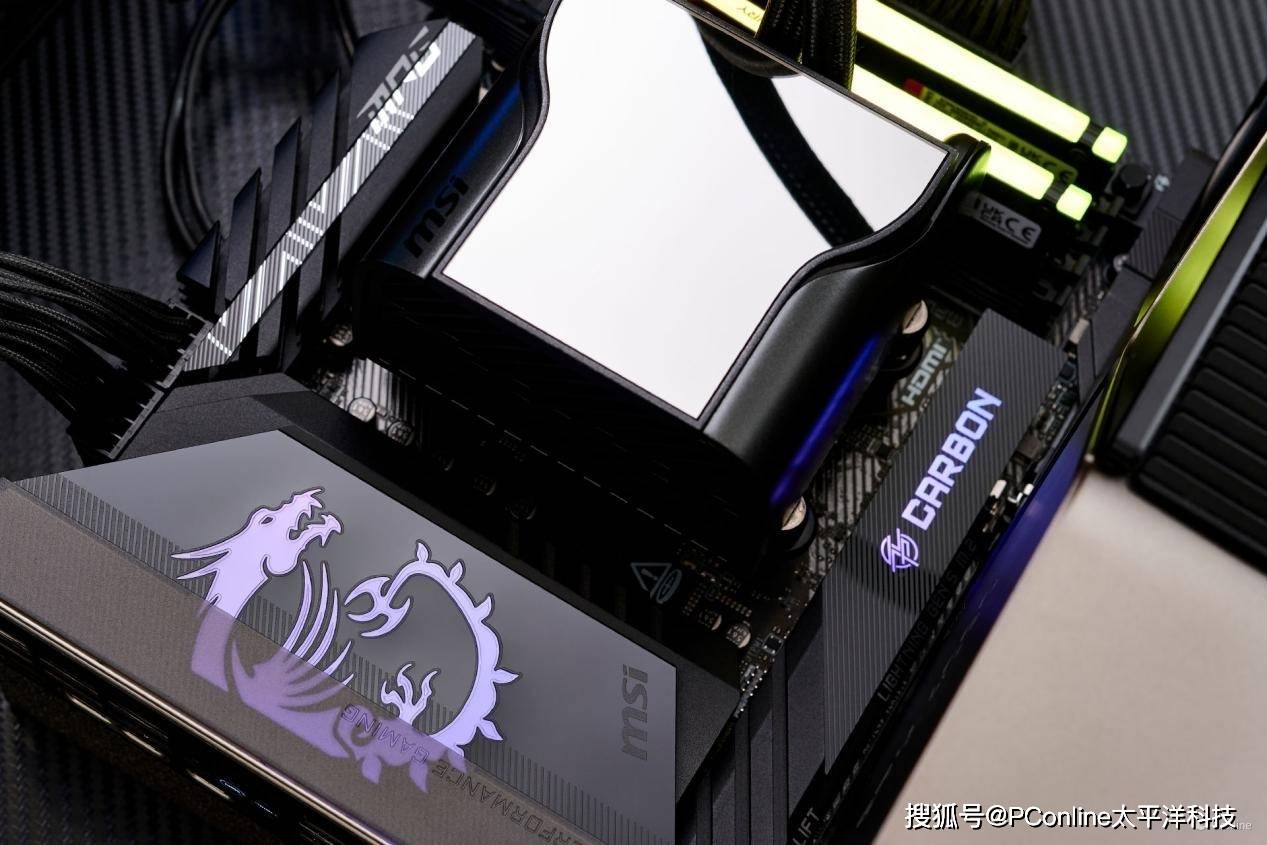

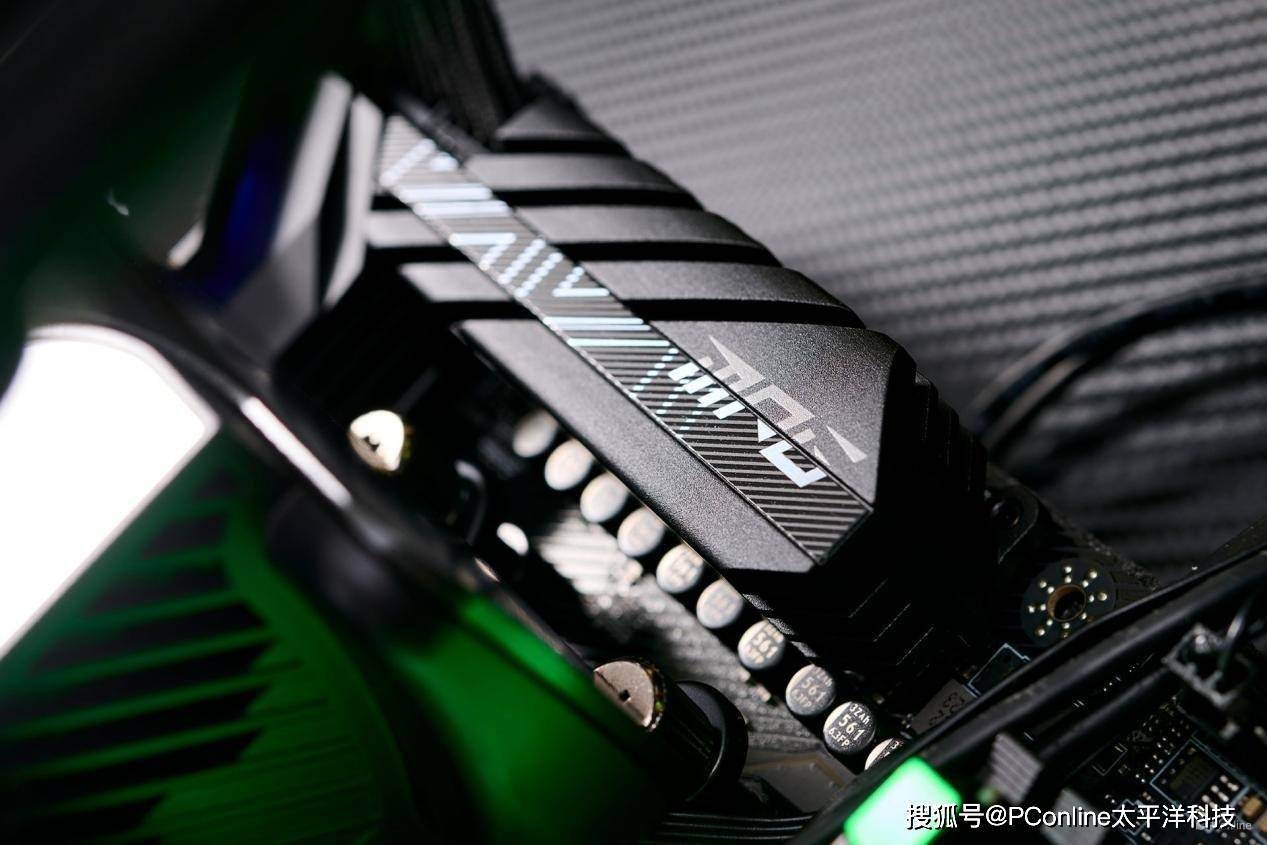

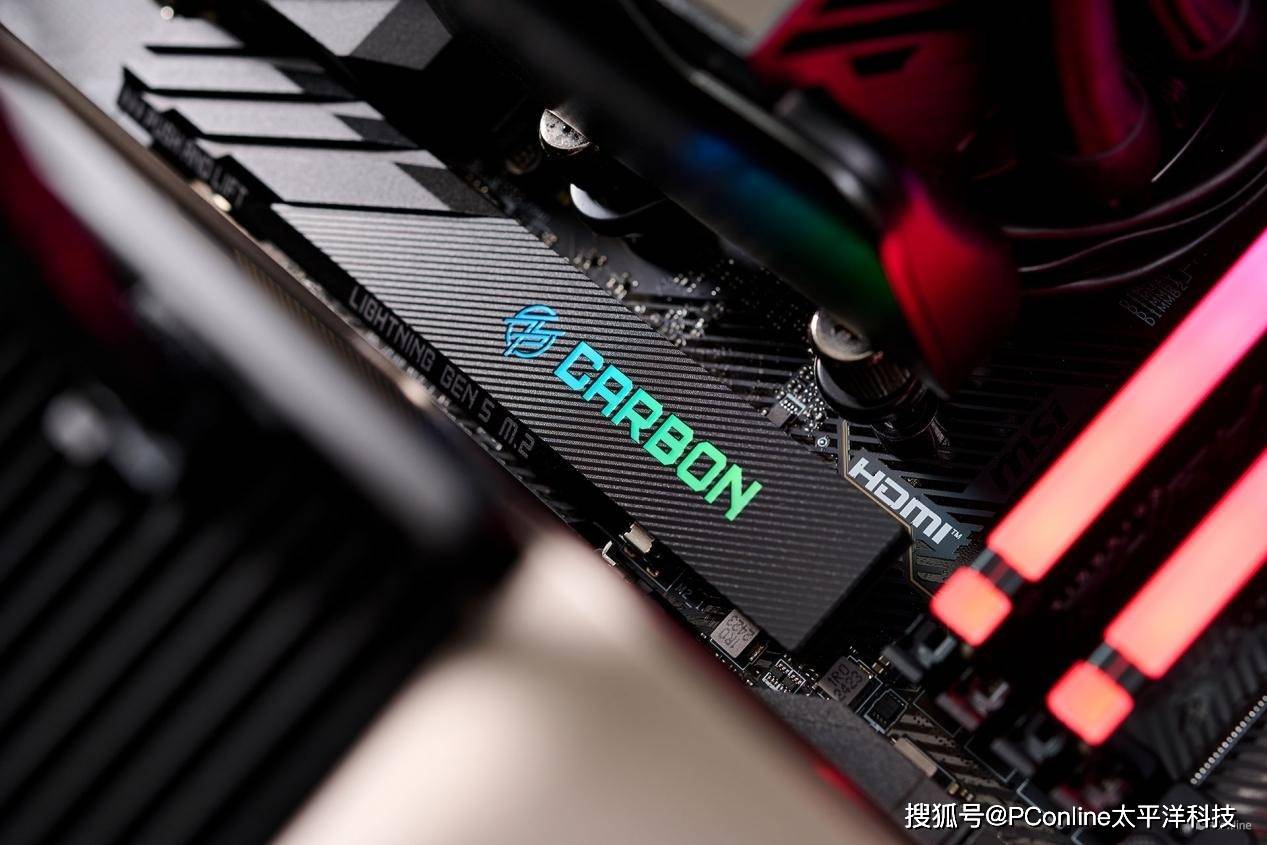

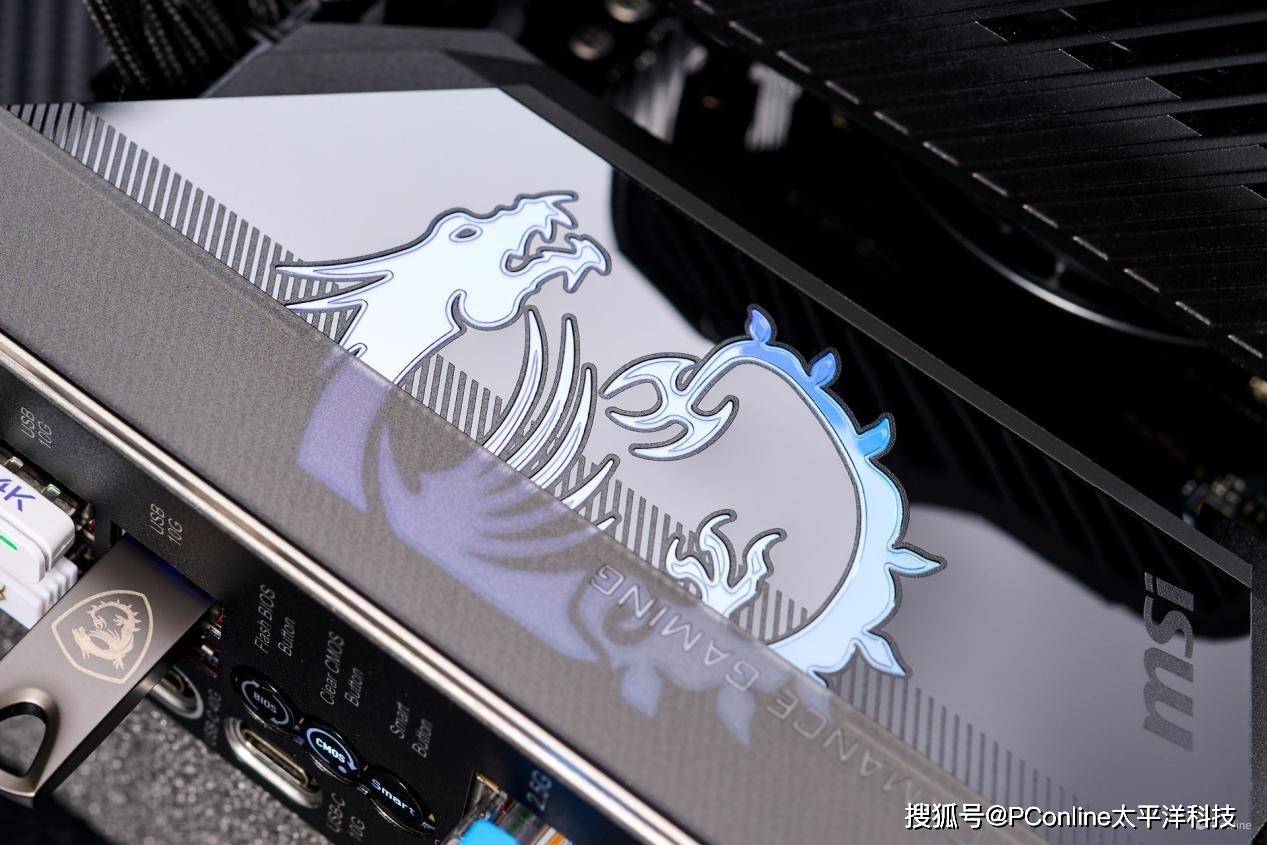

VRM顶部配上是一块RGB龙盾灯板,同样CARBON标签也是RGB灯设计。

总结:

从的规格来看,微星MPG X870E CARBON WIFI暗黑主板可以说是微星MPG系列最强的王者,供电已经达到满配的18+2+1设计,配合上大面积的重型VRM散热装甲,锐龙9 9950X也被压制得服服帖帖。

配合上两个Gen5 M.2插槽、两个Gen4 M.2插槽、两个Lightning USB 40G、无线Wi-Fi 7,以及5G+2.5G双有线网卡,扩展性能丰富程度已经把同级主板都要比下去。

最后是此次微星MPG X870E CARBON WIFI暗黑主板独特的免螺丝M.2冰霜铠甲II、PCIe 快拆、Lightening Gen5,以及EZ M.2 Clip II 无螺丝安装设计等,无论是性能发挥、扩展性还是可玩性,此款主板都已经是T0级别的存在,就等看最终上市的价格了。
