— ZEN5处理器的极致性能组合：微星MPG X870E CARBON WIFI暗黑主板开箱 —

前言：

在追求极致性能的PC硬件圈里，AMD推出的ZEN 5处理器与X870E/X870芯片组主板将会是性能追求者的新宠。尤其是近期发布AMD ZEN5架构 锐龙9000系列处理器的发布，可以 说是AMD在桌面处理器市场的又一次重要布局：在提供更高性能的同时，实现了更低的功耗和更优的温度控制。

当然想要发挥出锐龙9000系列处理器的极致性能，旗舰级的X870E芯片组一定少不了。微星首发阵容包括MEG X870 GODLIKE超神、MPG X870E CARBON WIFI暗黑、MAG X870 TOMAHAWK WIFI战斧导弹以及PRO X870-P WIFI四款，而首轮送测的是之前已经曝光过的微星MPG X870E CARBON WIFI暗黑主板。

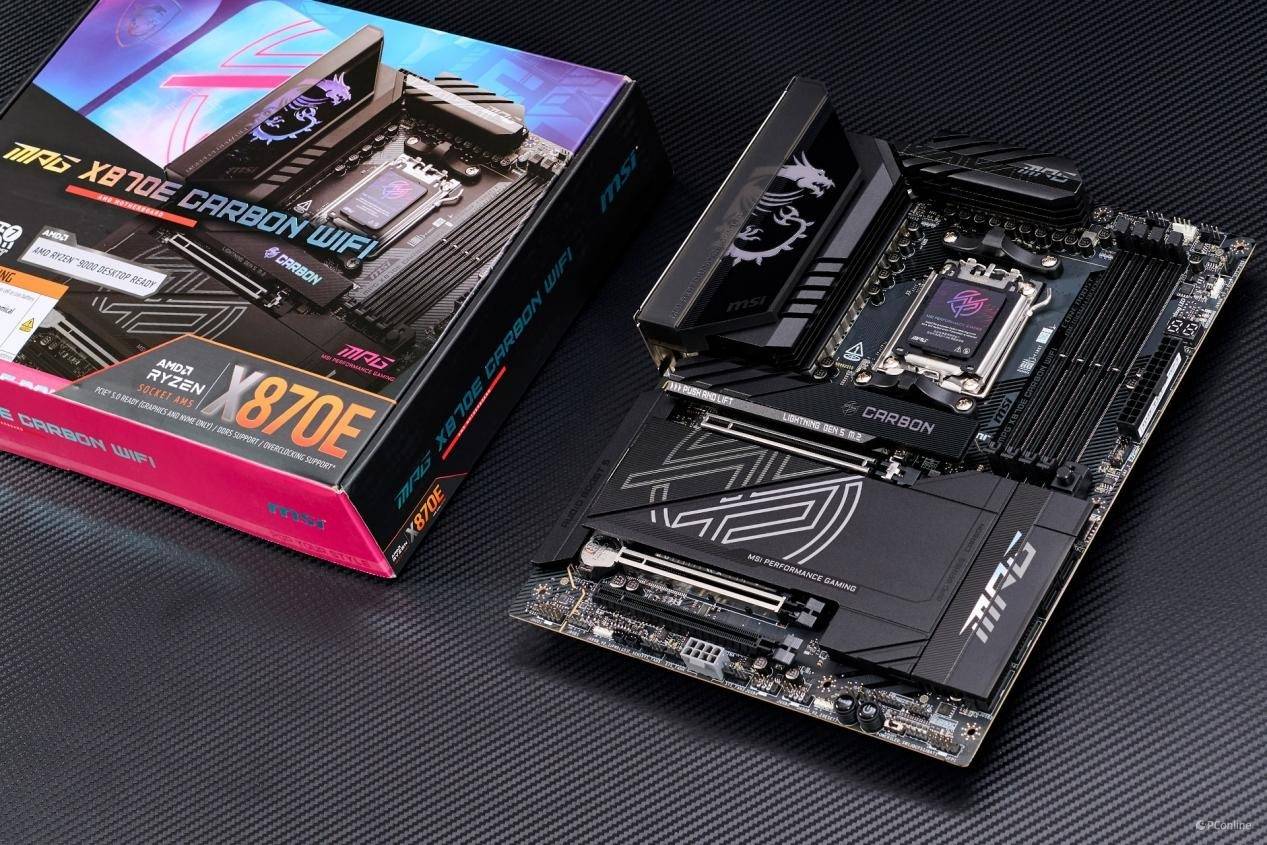

微星MPG X870E CARBON WIFI开箱

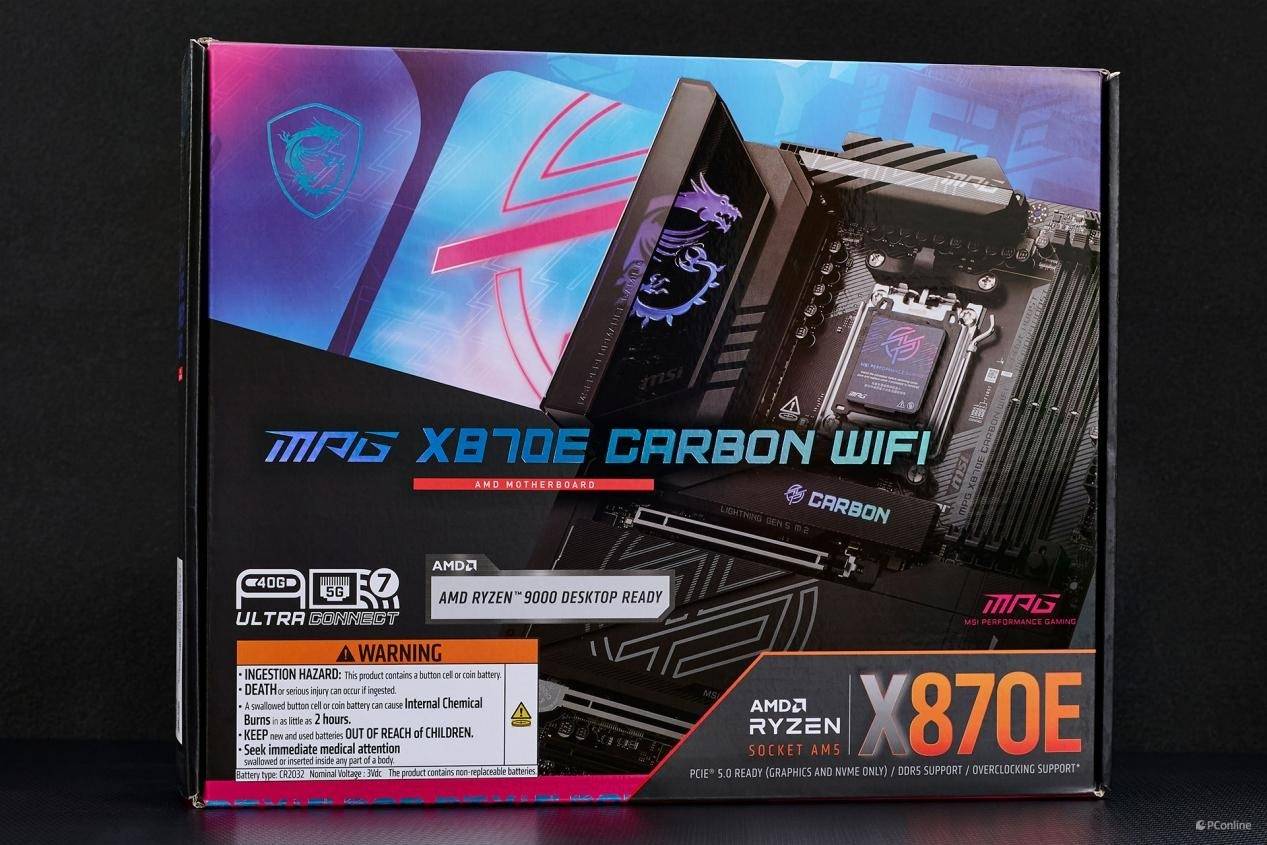

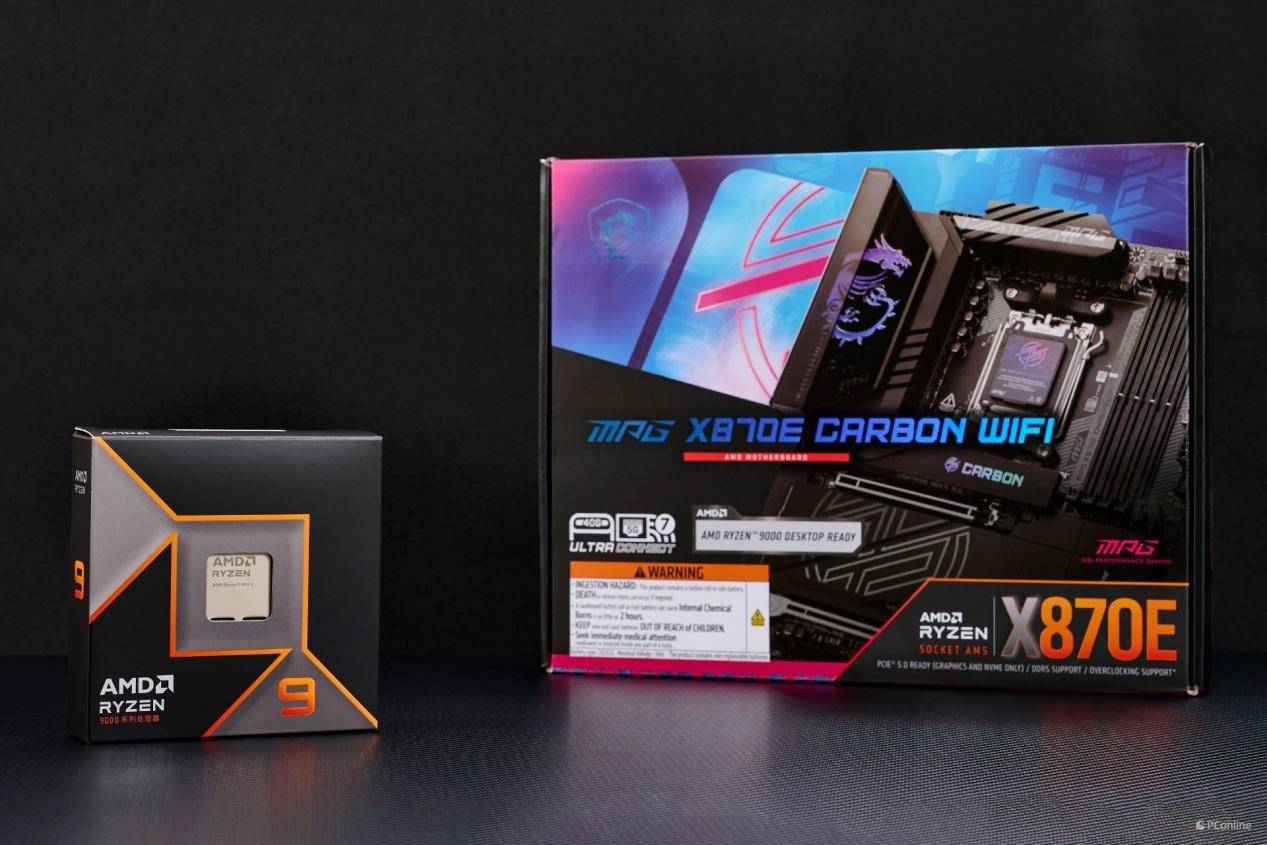

首先微星MPG X870E CARBON WIFI暗黑主板外包装设计采用了微星最新的MPG系列产品设计言语：多巴胺风格。多巴胺风格是目前较为新颖的设计理念，通过使用高饱和度、高明亮度的色彩，更简洁的排版来激发玩家的多巴胺神经元，从而创造更吸引眼球的视觉效果。包括之前送测的显示器也采用同款多巴胺风格包装设计（微星MPG 341CQPX QD-OLED深度评测）。

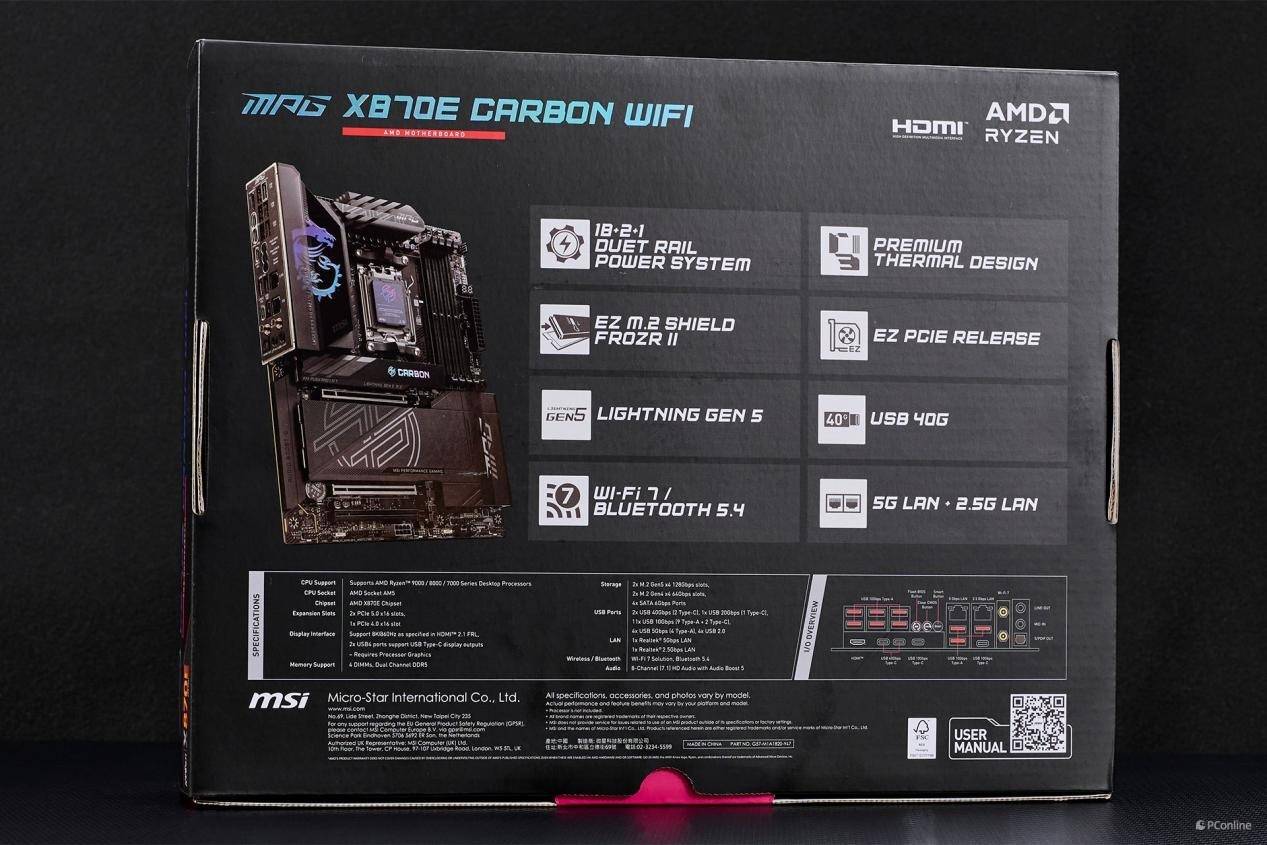

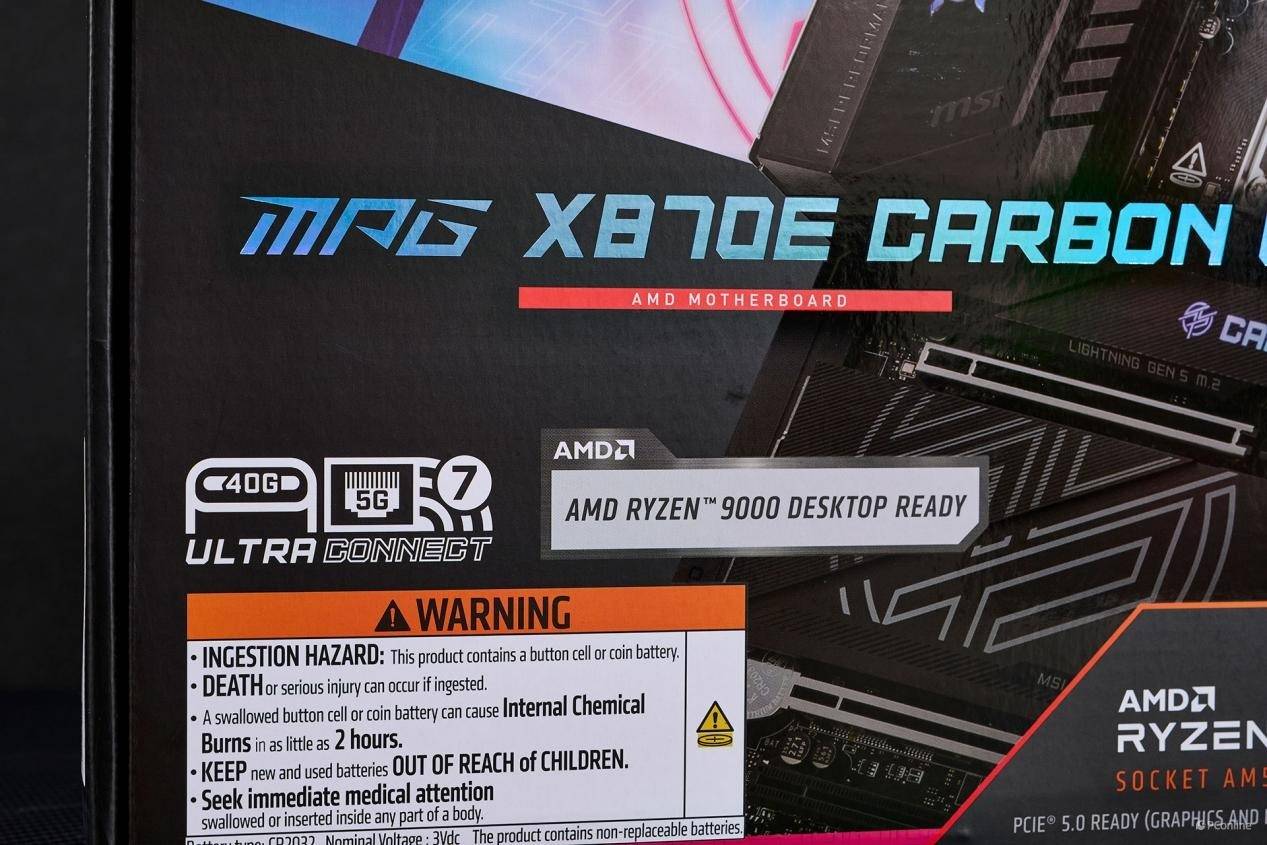

外包装背部则是微星MPG X870E CARBON WIFI暗黑主板的几大卖点： 18+2+1智能供电、进阶散热组件、免螺丝M.2冰霜铠甲II、PCIe 快拆、Lightening Gen5、Lightning USB 40G、Wi-Fi 7、5G+2.5G双有线网卡等。

Lightning USB 40G+5G有线网卡+Wi-Fi 7三大特点

AMD X870E芯片组支持AMD 锐龙™ 9000/800/7000系列台式处理器，支持最先进的DDR5 内存，以及支持兼具 AMD PBO 和 MSI 主板BIOS手动超频，可兼容单核心和多核心应用的效能，满足追求最大效能使用者需求。

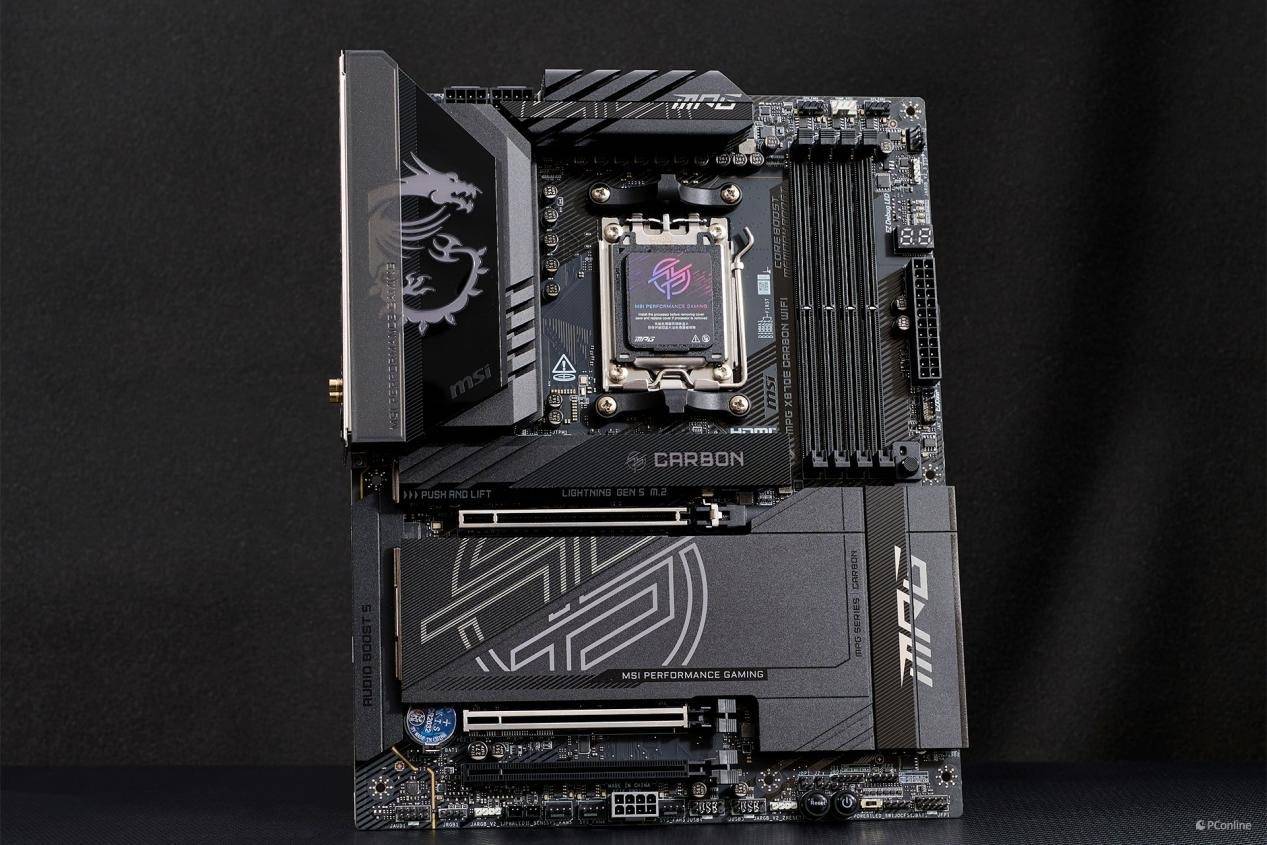

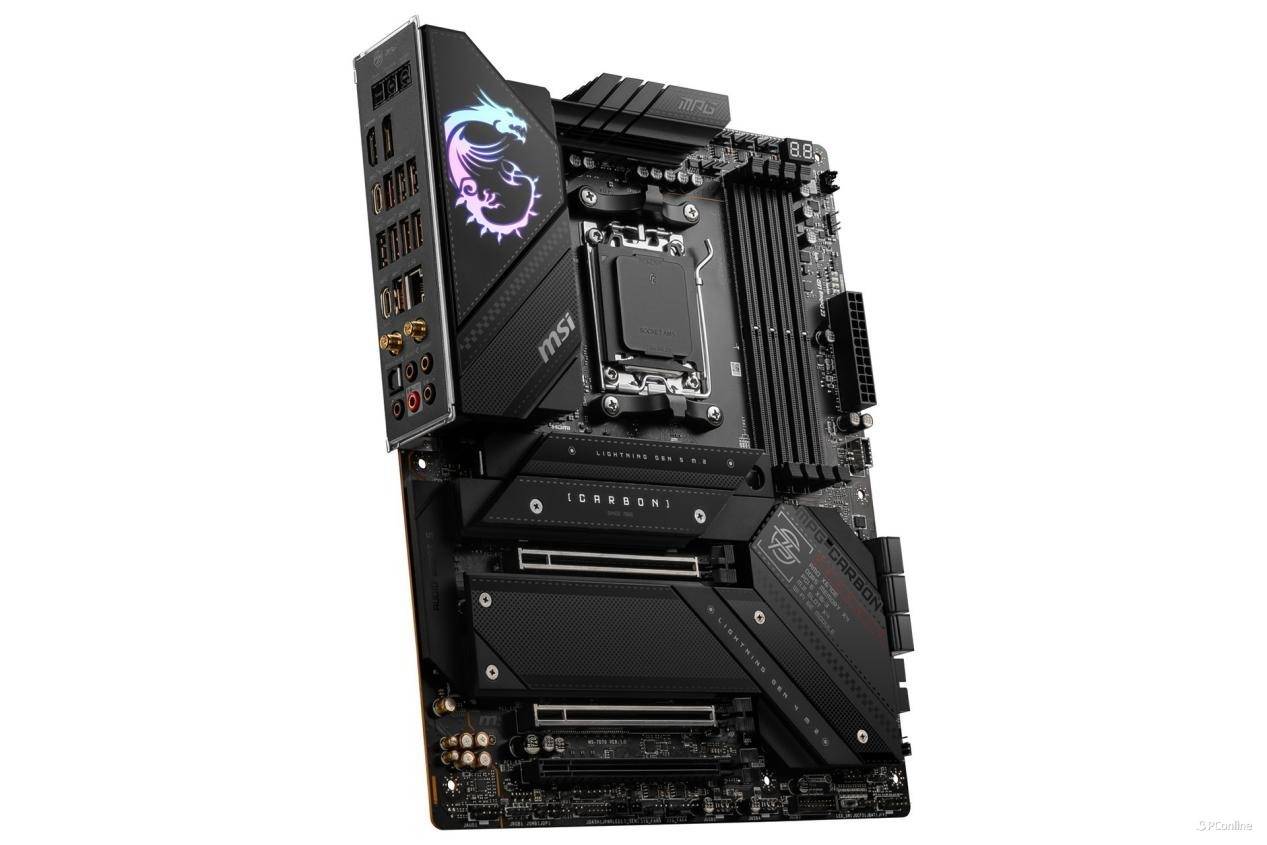

微星MPG X870E CARBON WIFI暗黑主板

微星MPG X670E CARBON WIFI暗黑主板

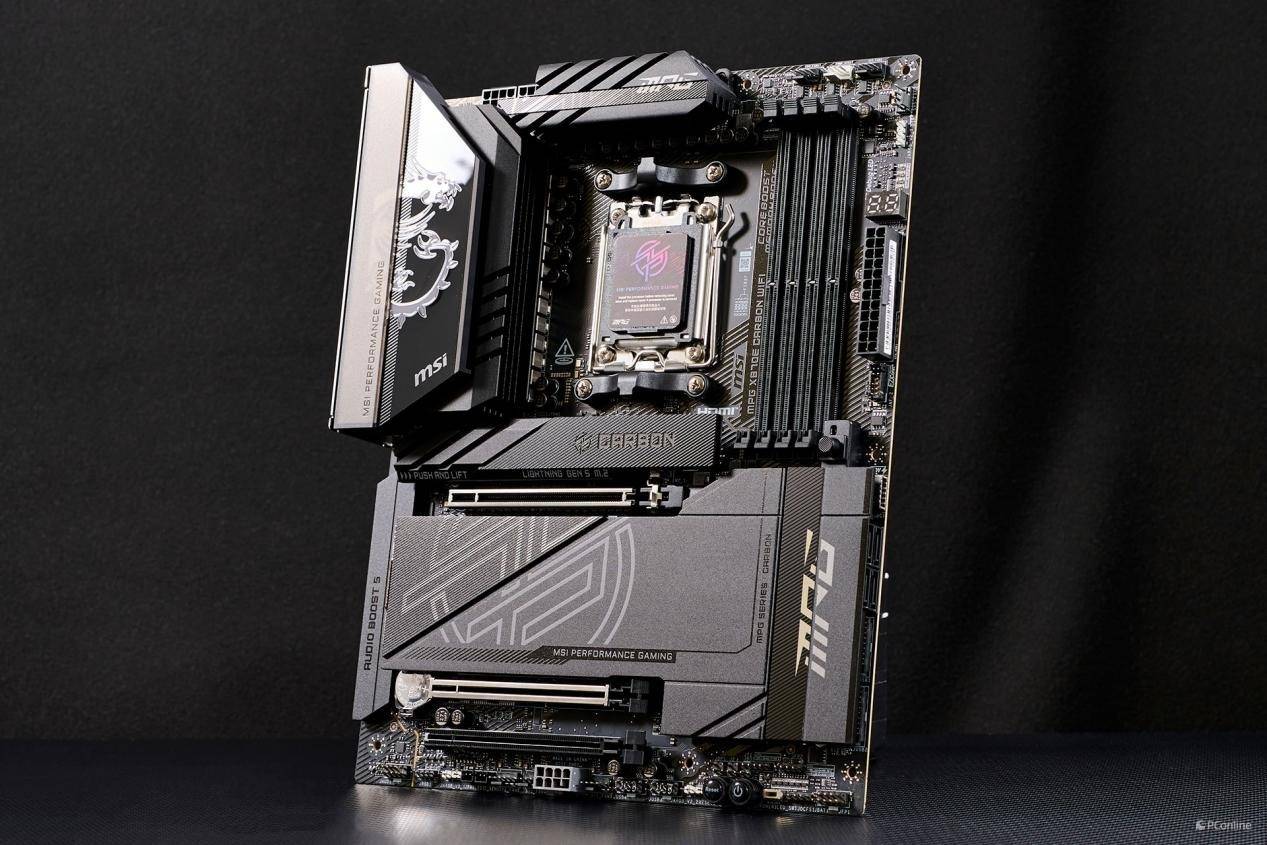

MPG X870E CARBON WIFI暗黑主板与现售的微星MPG X670E CARBON WIFI主板设计有着较大的差别，微星MPG X870E CARBON WIFI暗黑主板有着更大的散热马甲覆盖面积，同时马甲上的更为简洁大方，整体观感更为高大上。若不是CARBON标签（通电后带上RGB灯效）太明显，还真以为拿着的是MEG系列主板。

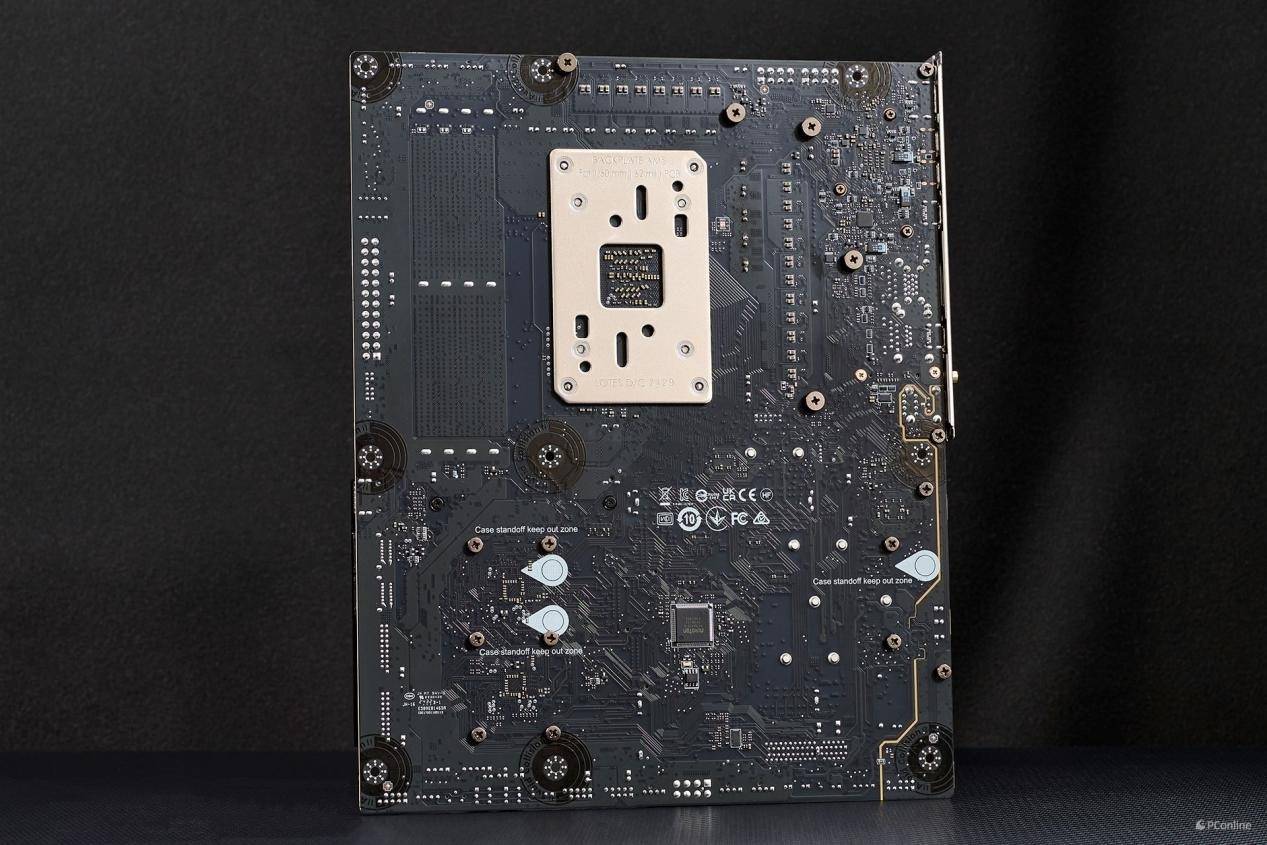

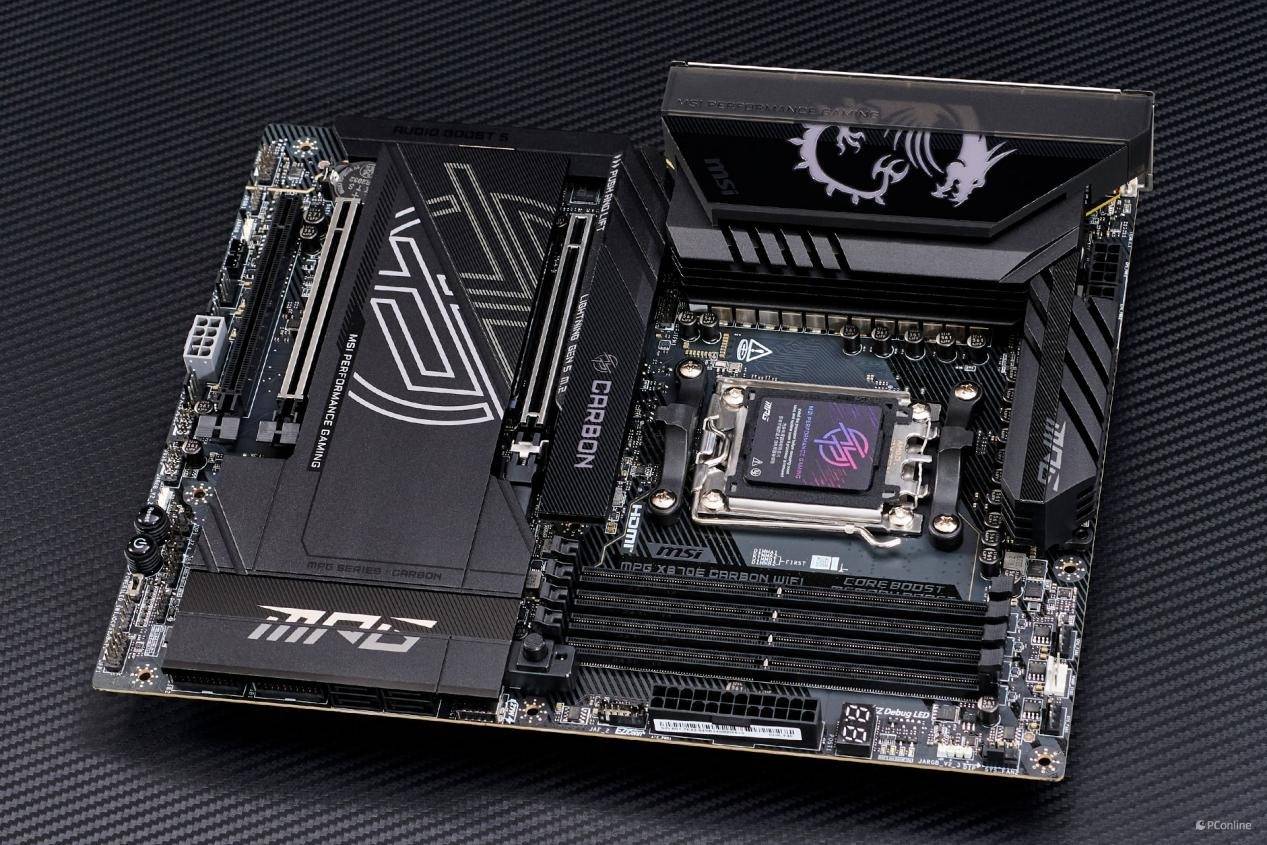

微星MPG X870E CARBON WIFI暗黑主板采用标准的ATX大小规格设计，大面积的重型散热马甲让主板整体分量有点沉；再者背部也有不少的芯片元件，所以安装时需要多注意。

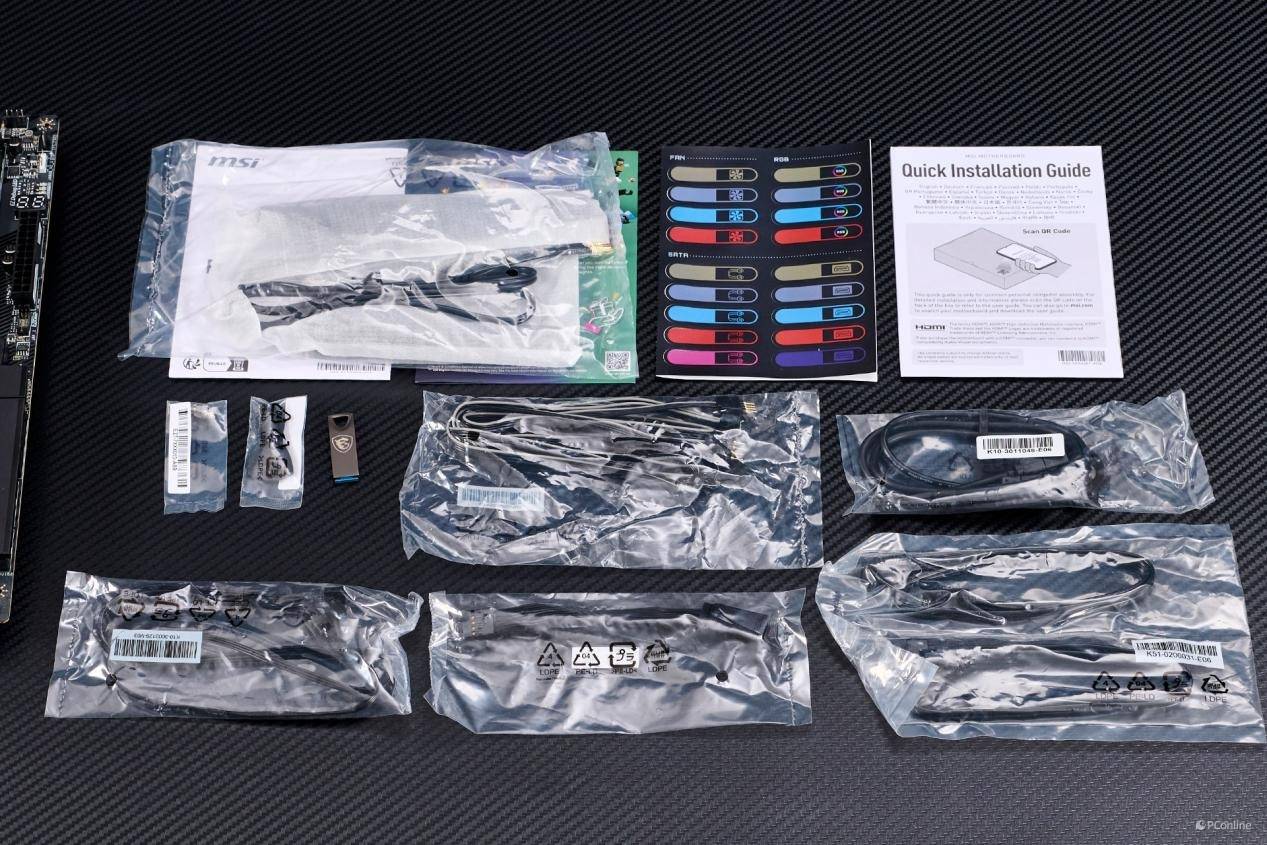

我们拿到的是测试样品，里面包括：快速安装手册、Eur环保说明书、产品注册手册、微星贴纸、驱动U盘、M.2安装螺丝、内六角拆装锁匙、两条SATA线、前置面板IO延长线、EZConn转换线、ARGB转换线，以及+12V RGB一分二线材等。

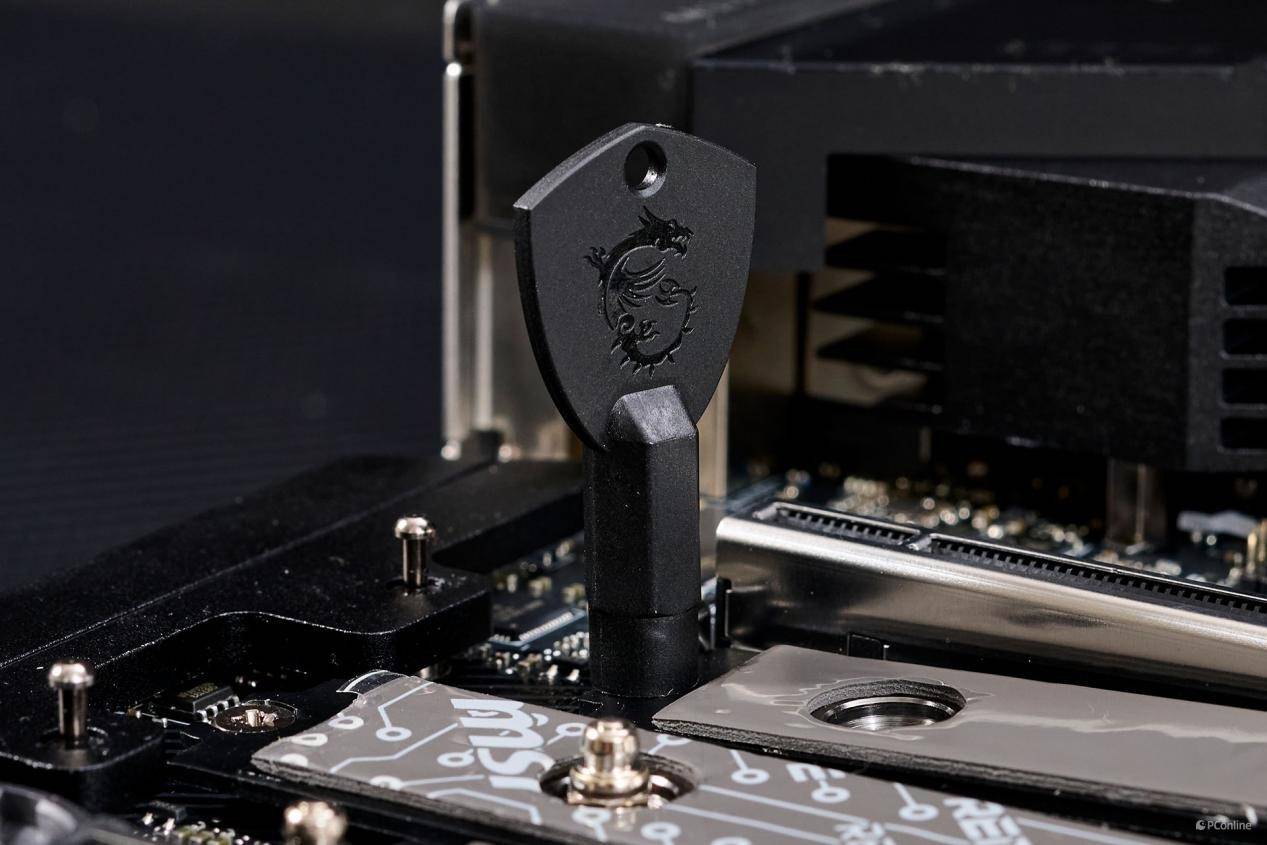

较为特别的内六角拆装锁匙，用以安装和拆掉EZ M.2 Clip II部件的安装螺丝

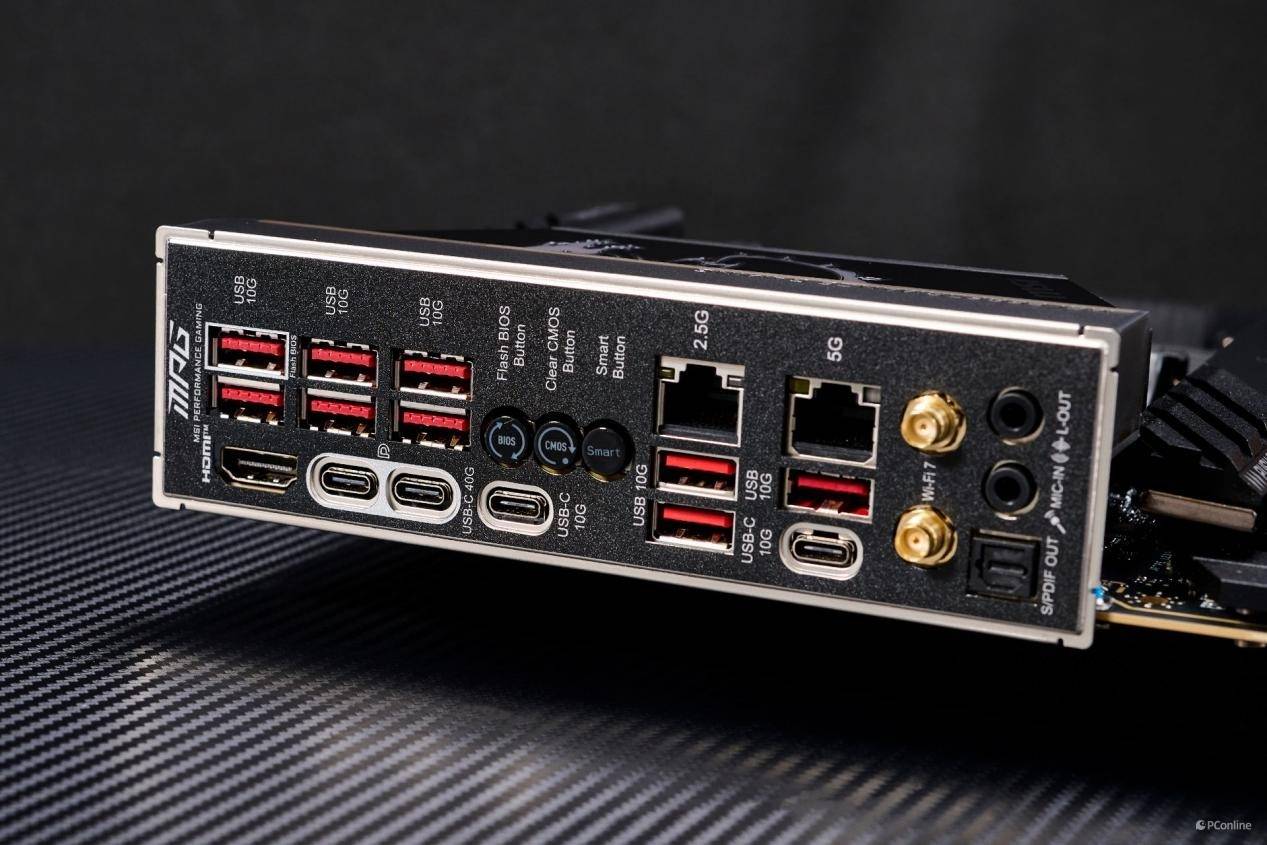

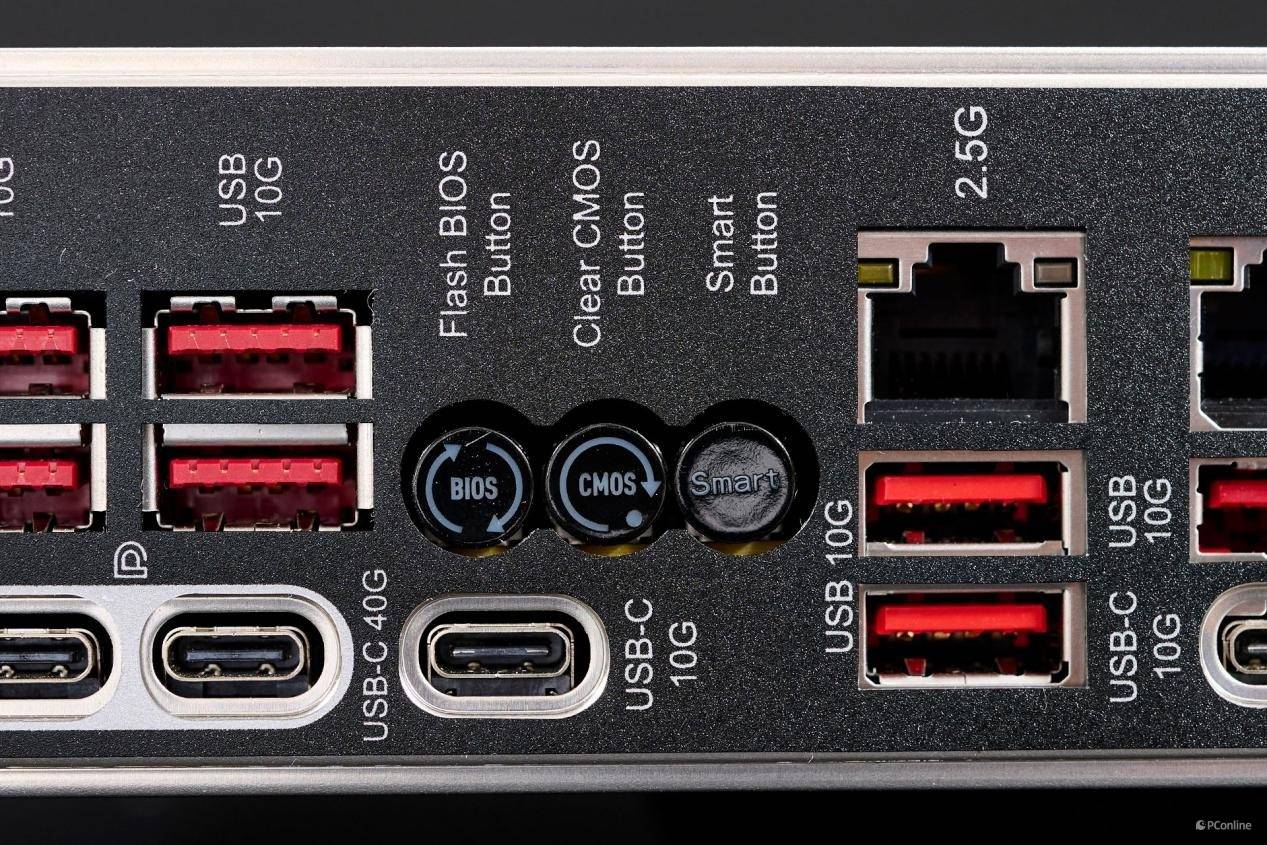

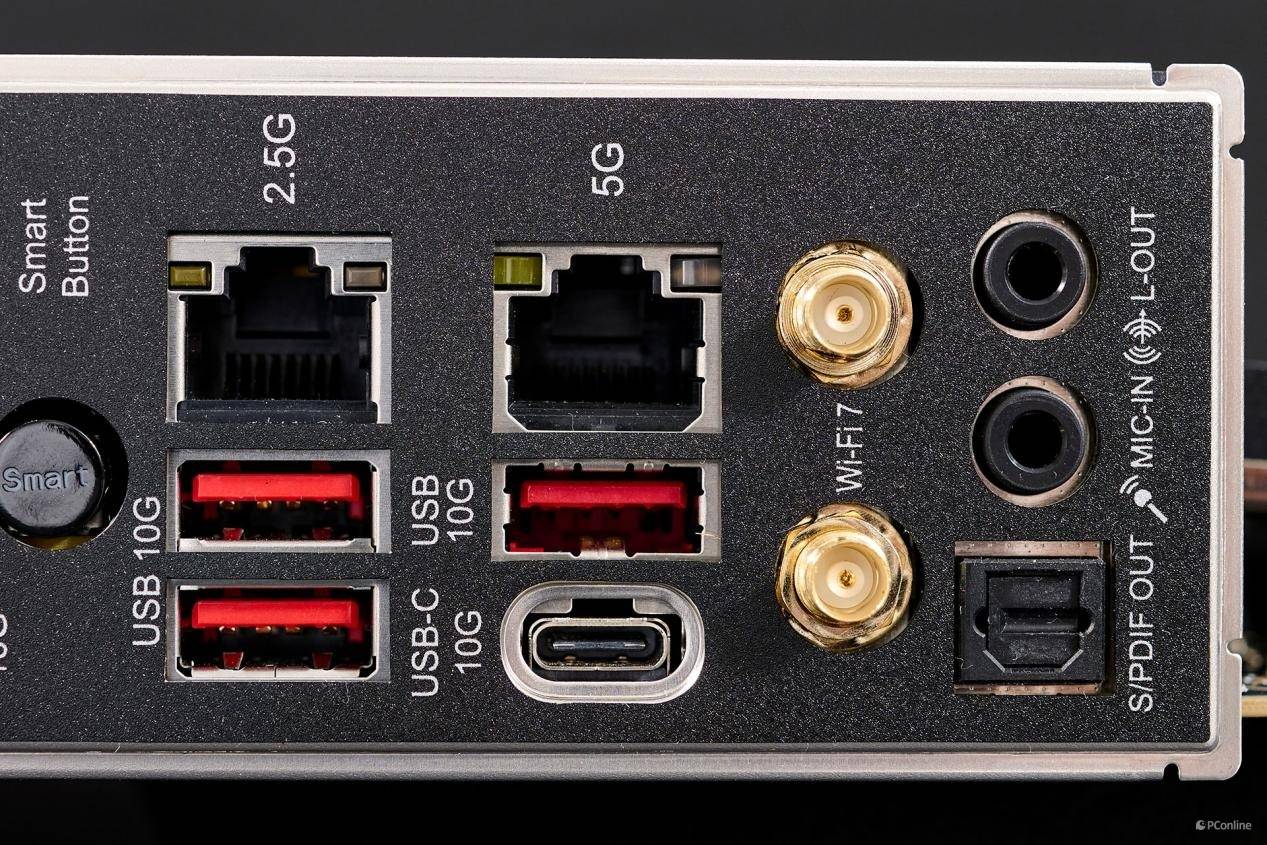

微星MPG X870E CARBON WIFI暗黑主板IO挡板那是相当的丰富，甚至比别家的旗舰级产品都要强，包括：9*USB 10Gbps Type-A（红色）、1*HDMI 2.1（8k60Hz）、2个USB 40Gbps Type-C、2*USB 10Gbps Type-C、Flash BlOS Button、Clear CMOS Button、Smart Button、2.5G有线网络接口、5G有线网络接口、WiFi 7天线，以及音频输出接口。

不开机刷新BIOS与清除CMOS按键都配上，很大程度上方便大家进行更折腾的操作。

两个有线网络接口，一个是2.5G有线网络接口，由RT8125芯片提供；另外一个是5G有线网络接口，由RT8126芯片提供。

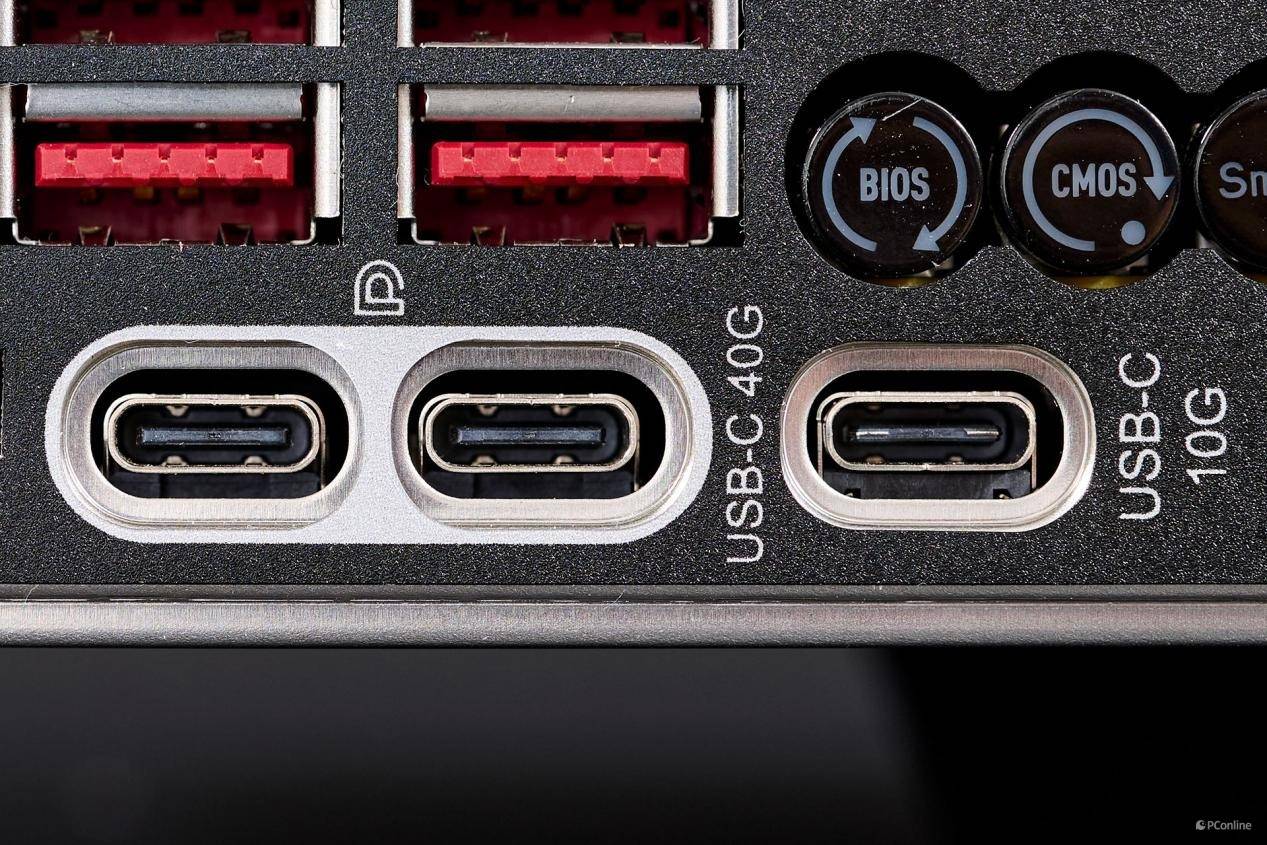

两个USB-C 40接口，带DP 1.4a显示输出，但需要处理器集成核心显卡。这两个接口由祥硕ASM4242芯片提供，上行端口可达到PCIe 4.0 x4带宽，而且此芯片已经获得雷电4认证，是全球少数的USB4与雷电4双认证的主控芯片。

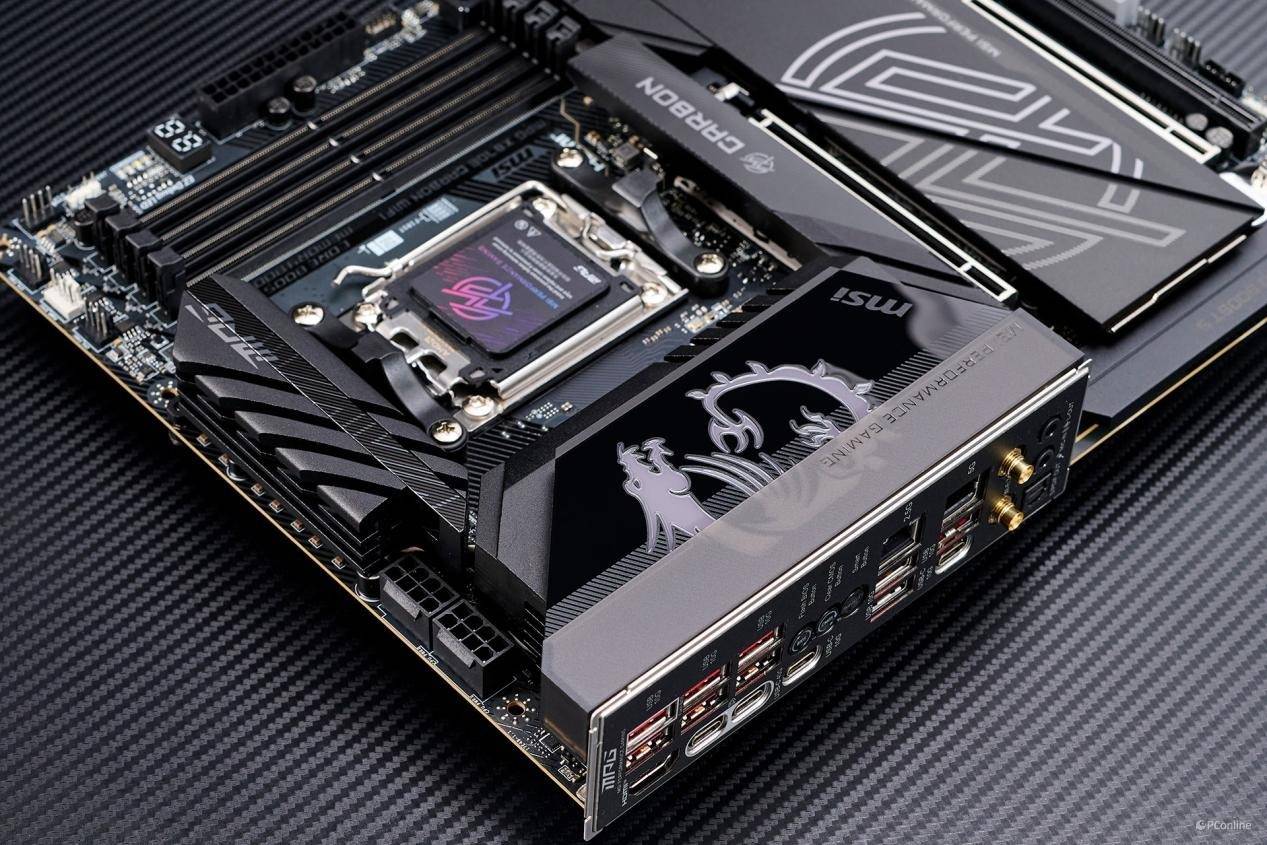

微星MPG X870E CARBON WIFI暗黑主板为18+2+1相智能供电配上了复合热管重型Mosfet散热片，内部配上 7W/mk高效能导热贴，并且电感位置也配上了导热垫片，因此即使上配上旗舰级的锐龙 R9 9950X处理器VRM温度压力也不大。

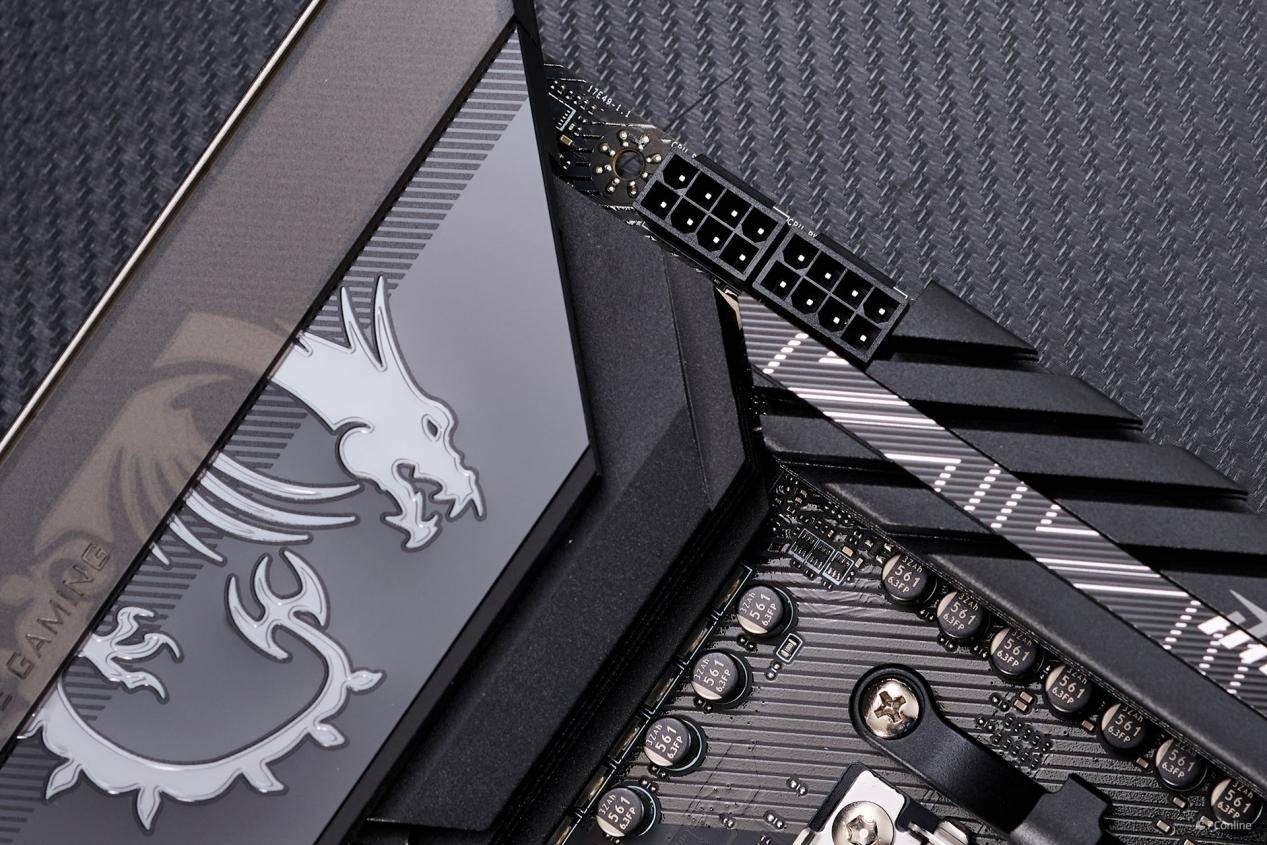

双8Pin处理器辅助供电接口

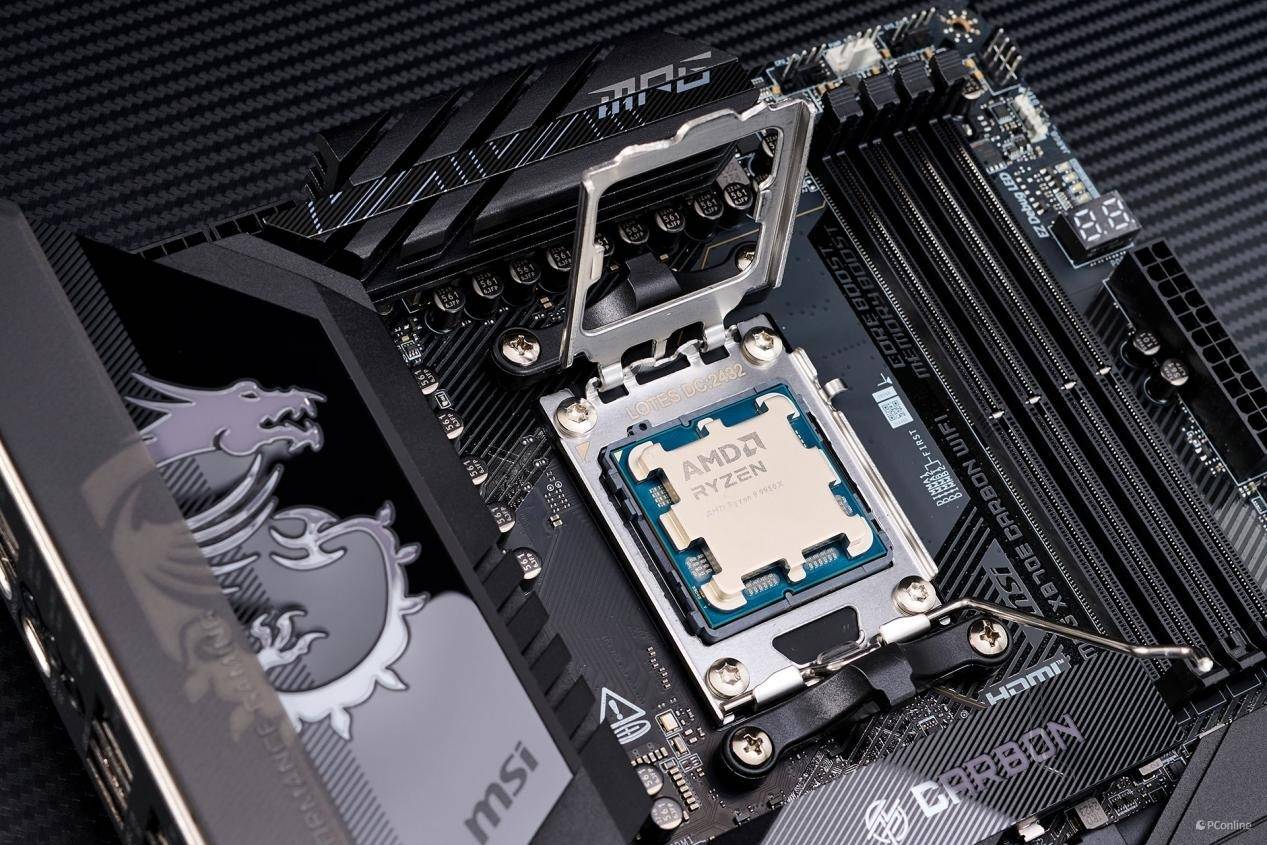

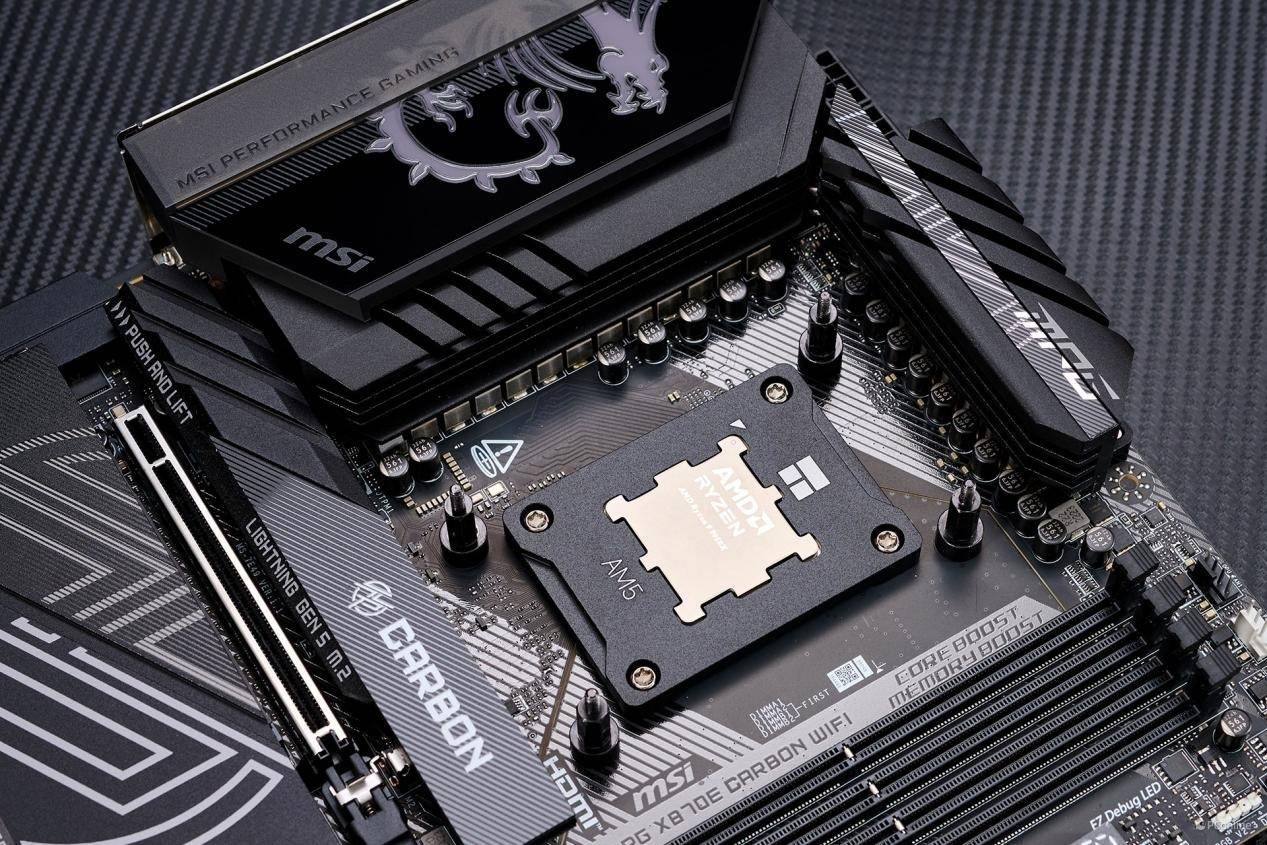

Socket AM5插槽，支持AMD 锐龙™ 9000/8000/7000系列台式处理器，兼容性可以说是已经拉满了。而按照AMD近年的线路蓝图来看，Socket AM5插槽并不会短时间内更换，因此X870E芯片组主板的生命周期会比较长。

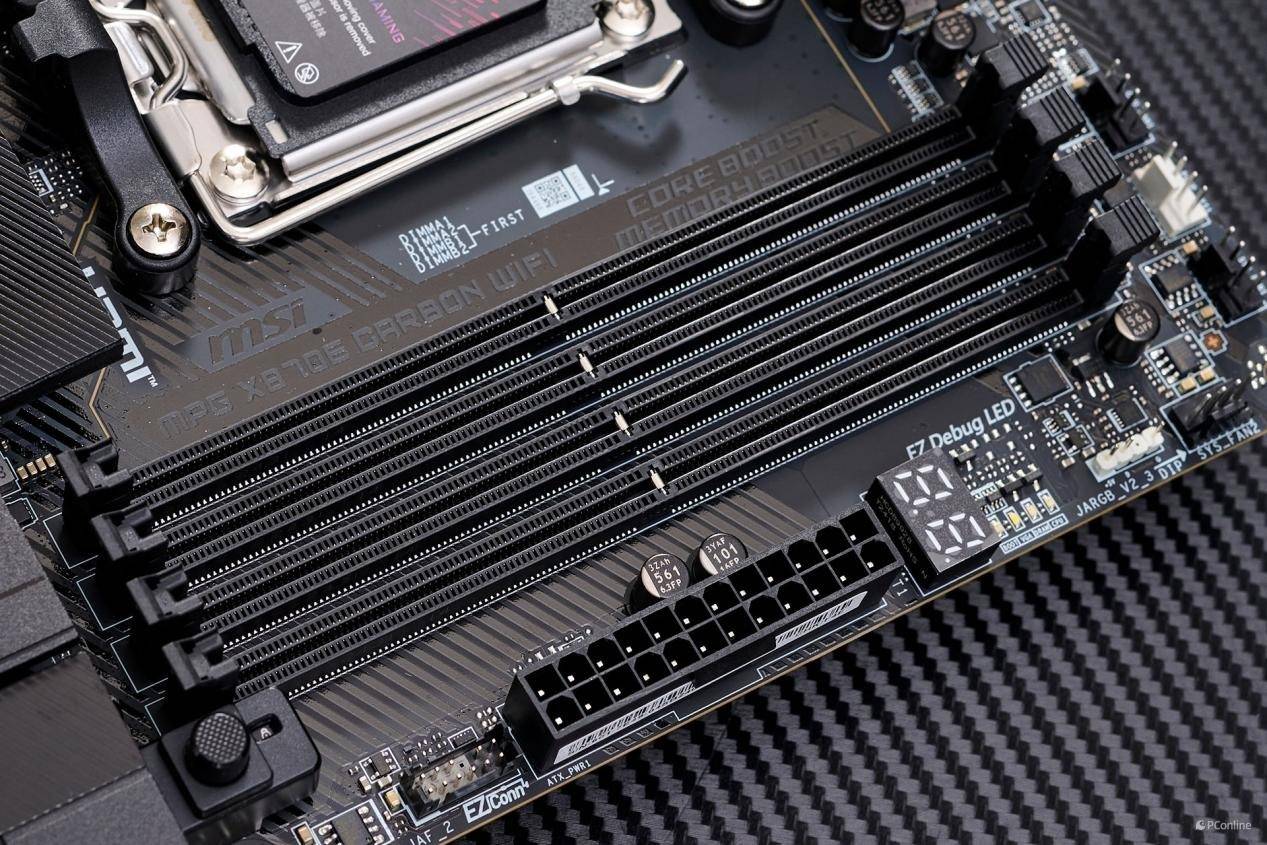

主板配上了4条DDR5内存插槽，支持最先进的DDR5双通道内存；同时支持AMD EXPO内存技术，可以处理器与内存运行在最佳的性能状态。而根据之前透露的消息来看，ZEN5处理器支持异步分频，配合上微星自家MSI MEMORY TRY IT与High-efficiency Mode模式，内存超频与效能上都将会获得较大的提升。

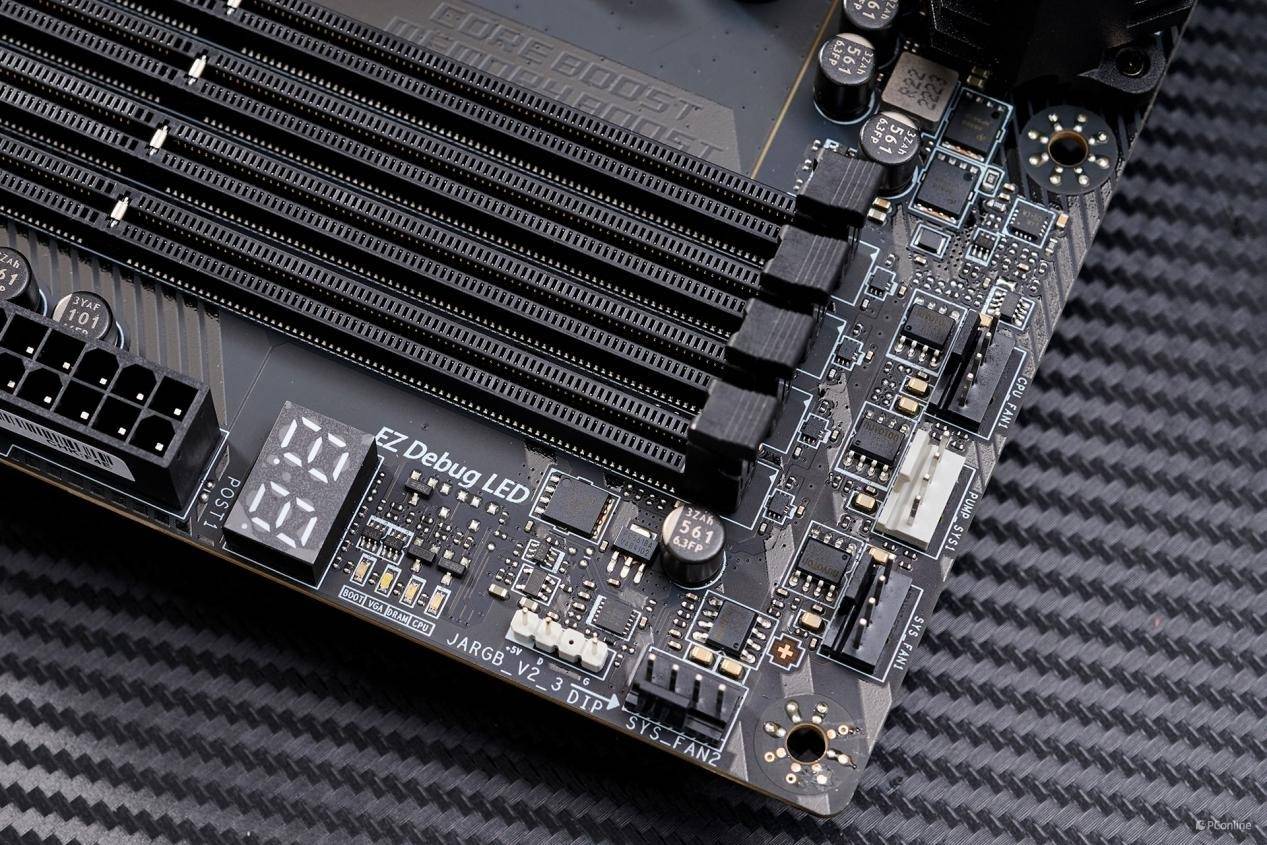

EZ Debug LED灯可以了解主板开机状态；主板右上角还配上的四个风扇接口，扩展性能还真不错。

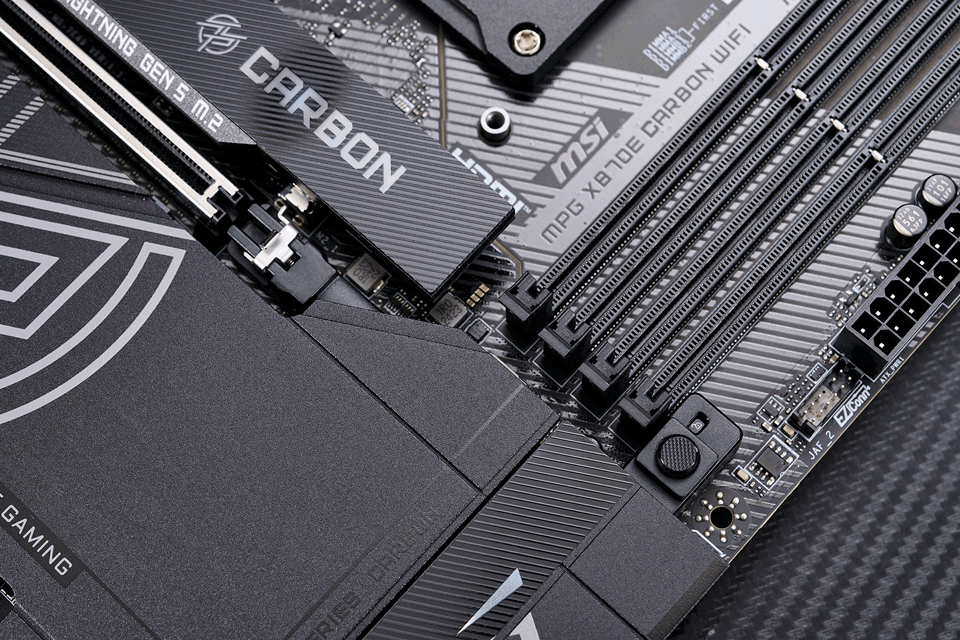

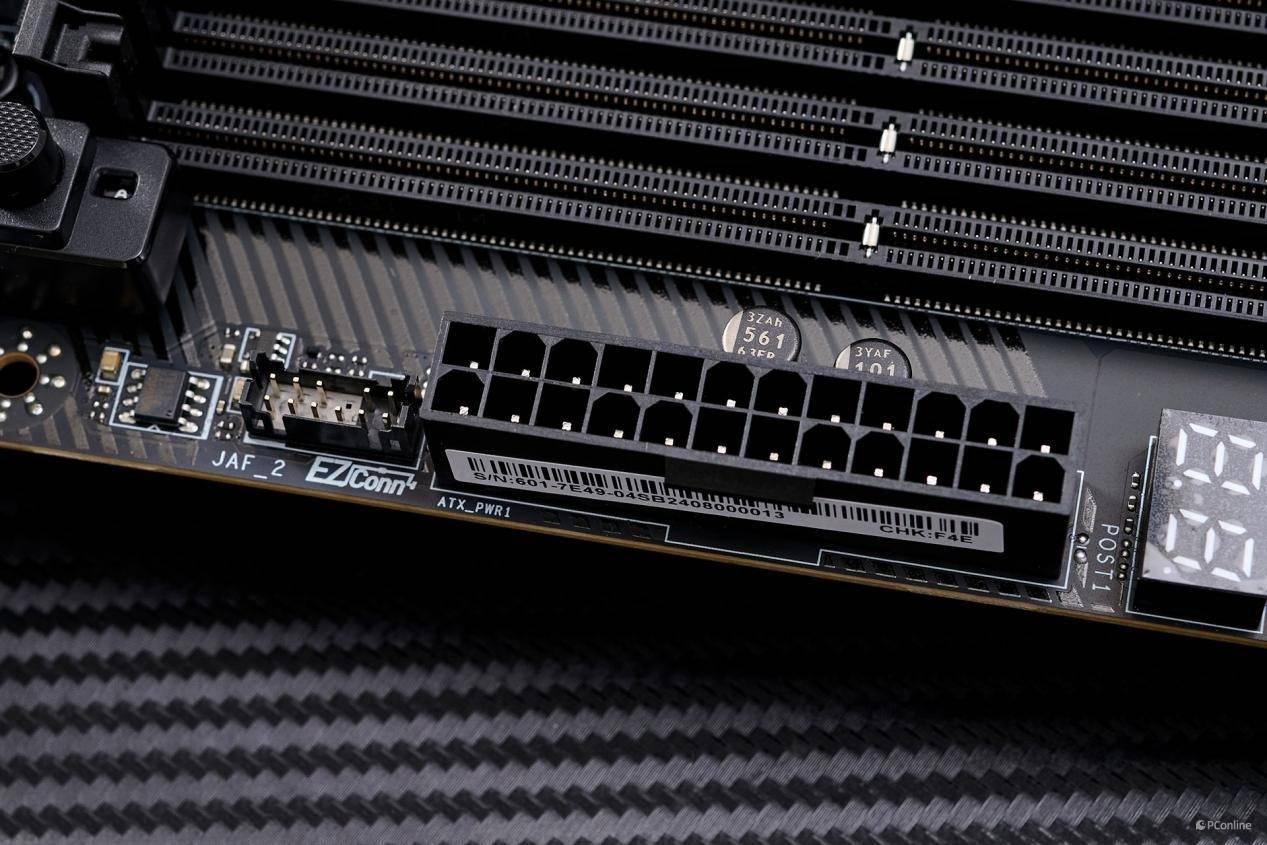

主板24Pin供电接口旁的较为特别的EZ Conn接口（JAF_2接口），一个集成度较高的扩展座，可由转换线扩展成ARGB接口、4Pin PWM风扇掊，以及一个USB接口。

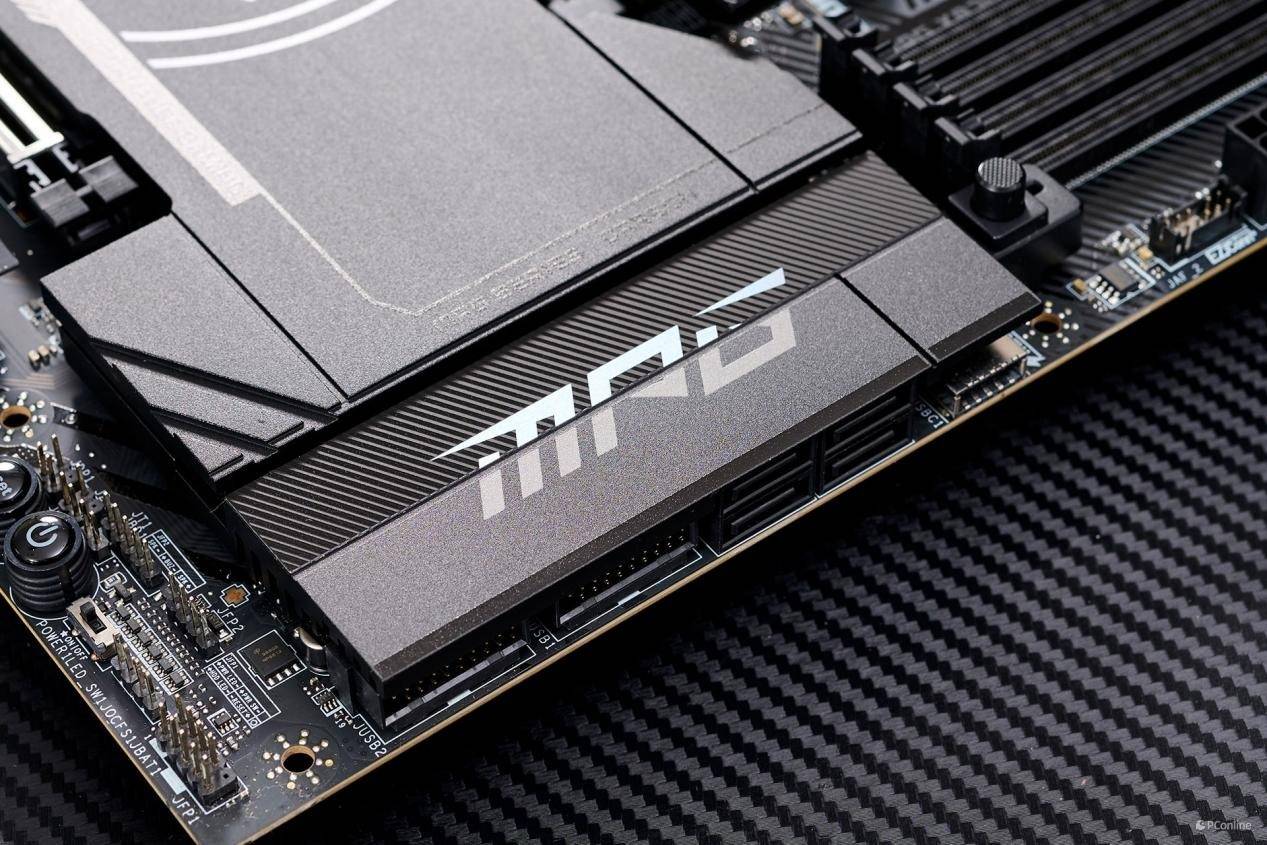

被动散热马甲做了一体化的设计，所以把前置USB与SATA扩展的都覆盖起来，这里我们可看到：1*USB 20Gbps Type-C接口（带27W PD快充）、4*SATA 6Gbps接口，以及两组共4个USB 3.2 5Gbps Type-A接口。

微星MPG X870E CARBON WIFI暗黑主板

微星MPG X870E CARBON WIFI暗黑主板提供了三条PCIe插槽，其中PCI_E1为处理器提供的PCIe 5.0 x16插槽，而PCI_E2其实是物理上的PCIe 5.0 x4插槽，最后的PCI_E3则是PCH提供的PCIe 4.0 x4插槽。

微星MPG X870E CARBON WIFI暗黑主板这次终于配上了更方便的拆卸显卡设计：EZ PCIe Clip II，我们只需要按下显卡旁边的按钮即可轻松拆卸显卡。

主板底部是各类接口，且配上了重启与开关机按钮。

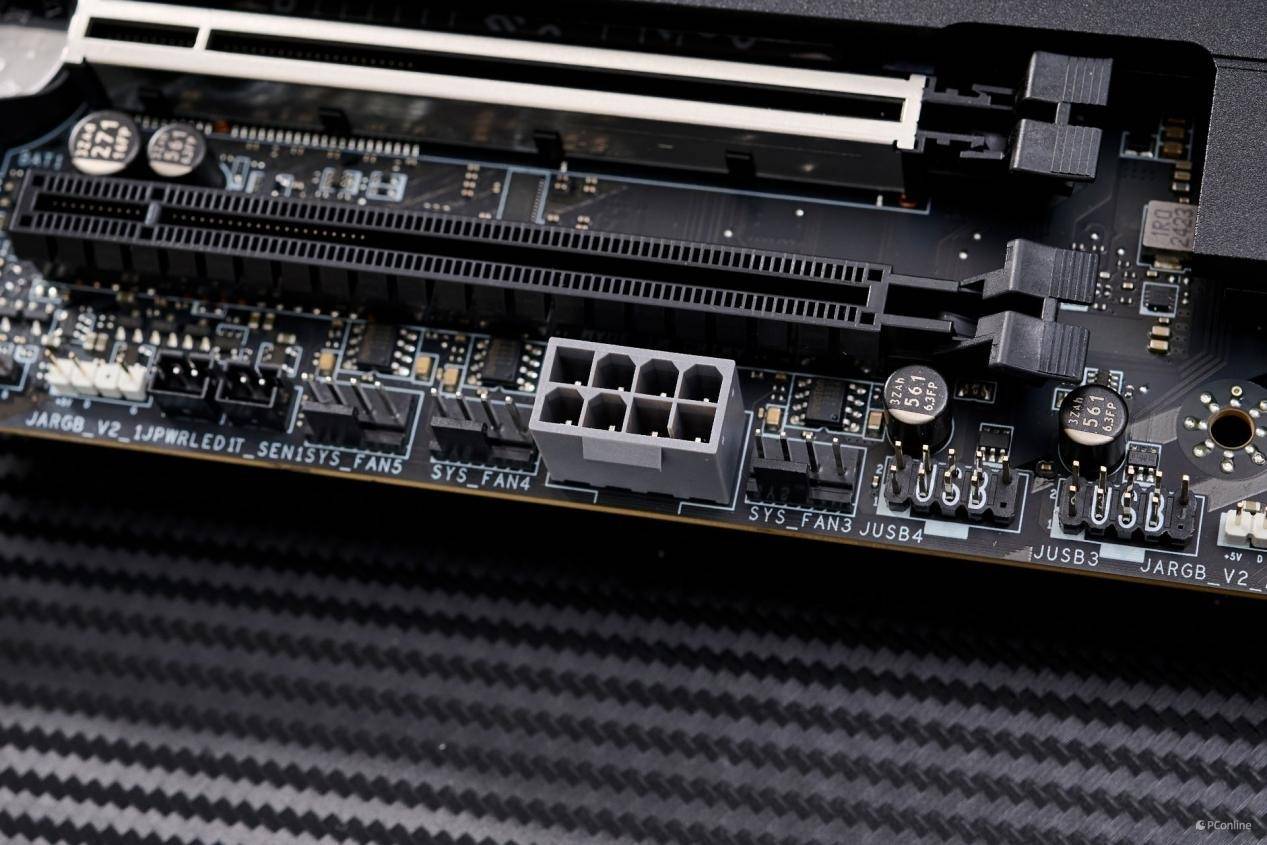

比较特别的是这次微星MPG X870E CARBON WIFI暗黑主板配上了显卡的8Pin接口，进行PCIe插槽的辅助供电。

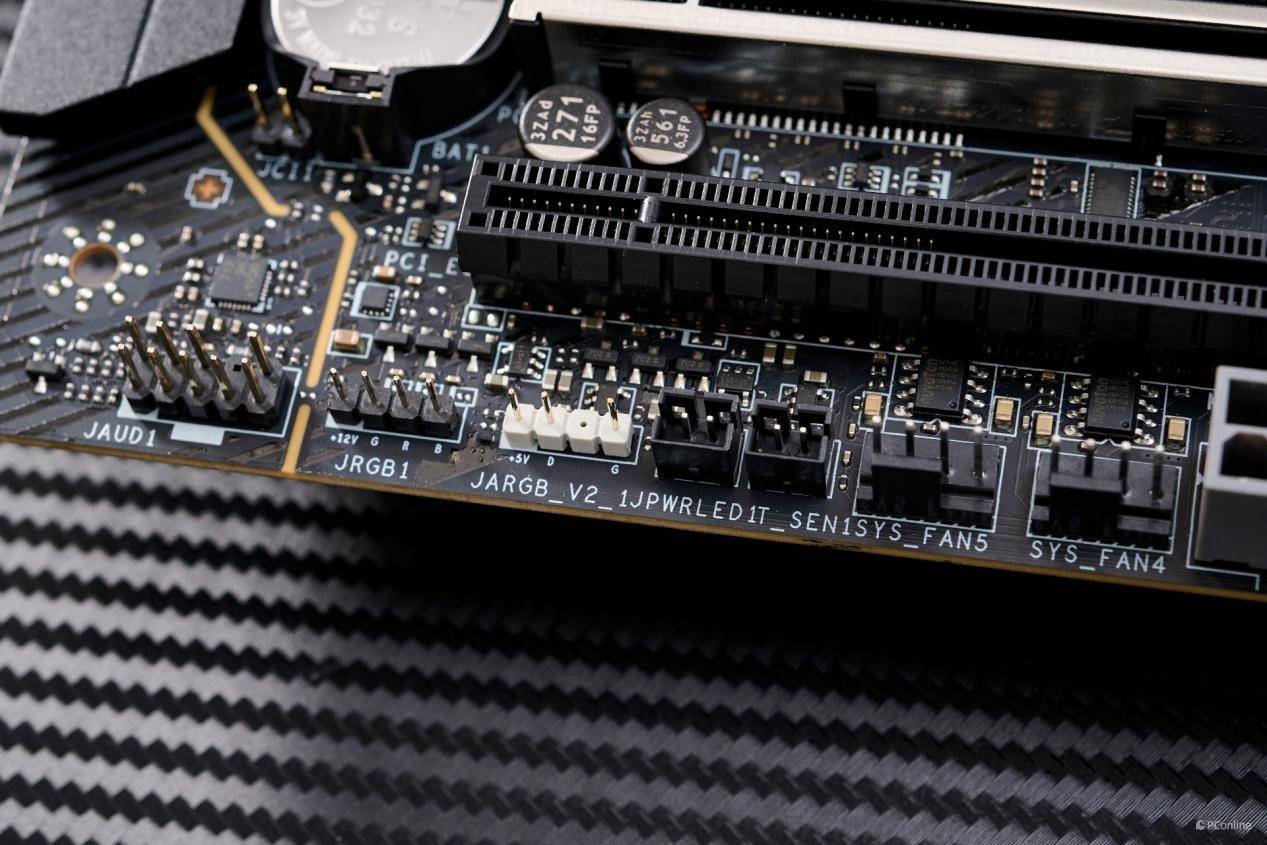

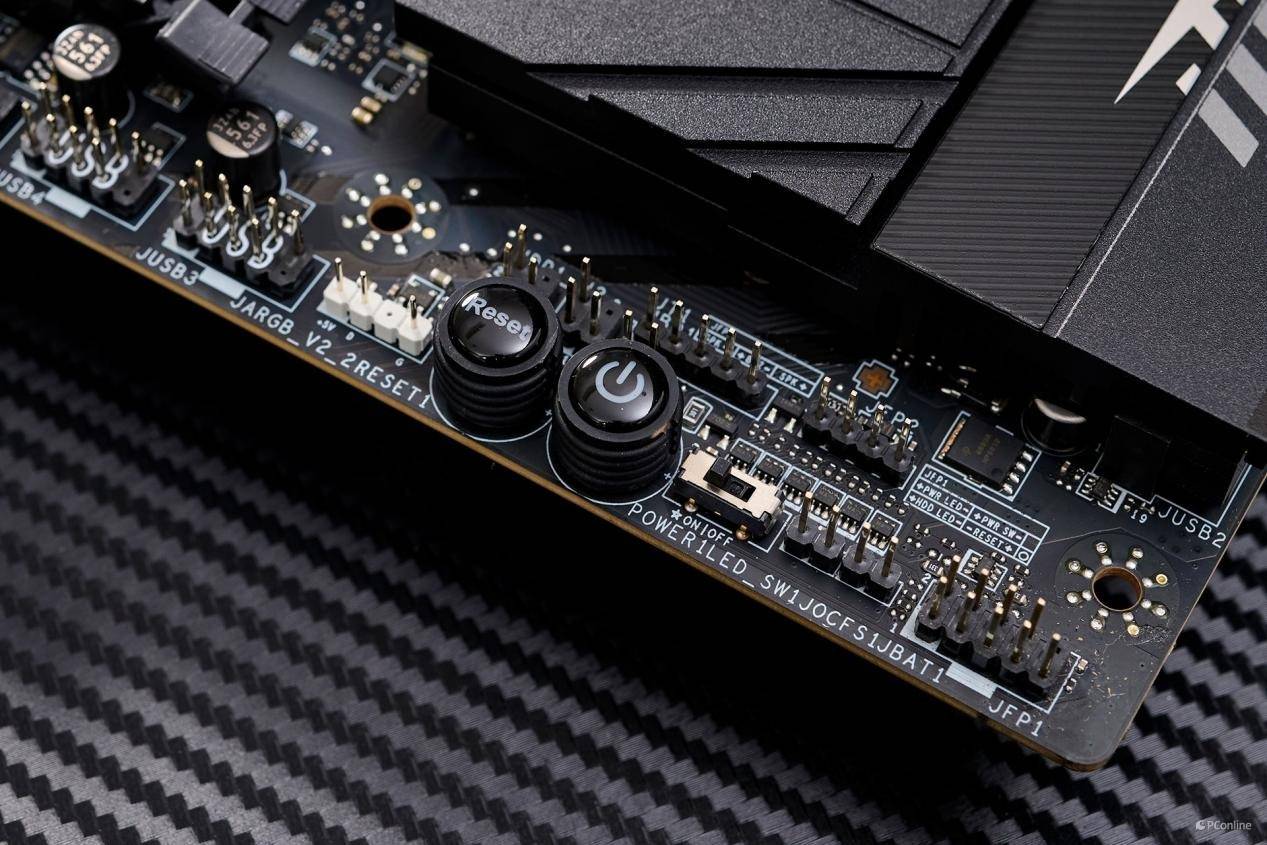

左侧底部同样是相关的扩展接口，这里我们统计一下：一个前置面板控制接口（JFP1）、JBAT1清除BIOS接线、LED开关、两个AGRB接口、两组USB接口、三个风扇PWM接口、一个+12V RGB接口，以及前置音频接口（JAUD1）。

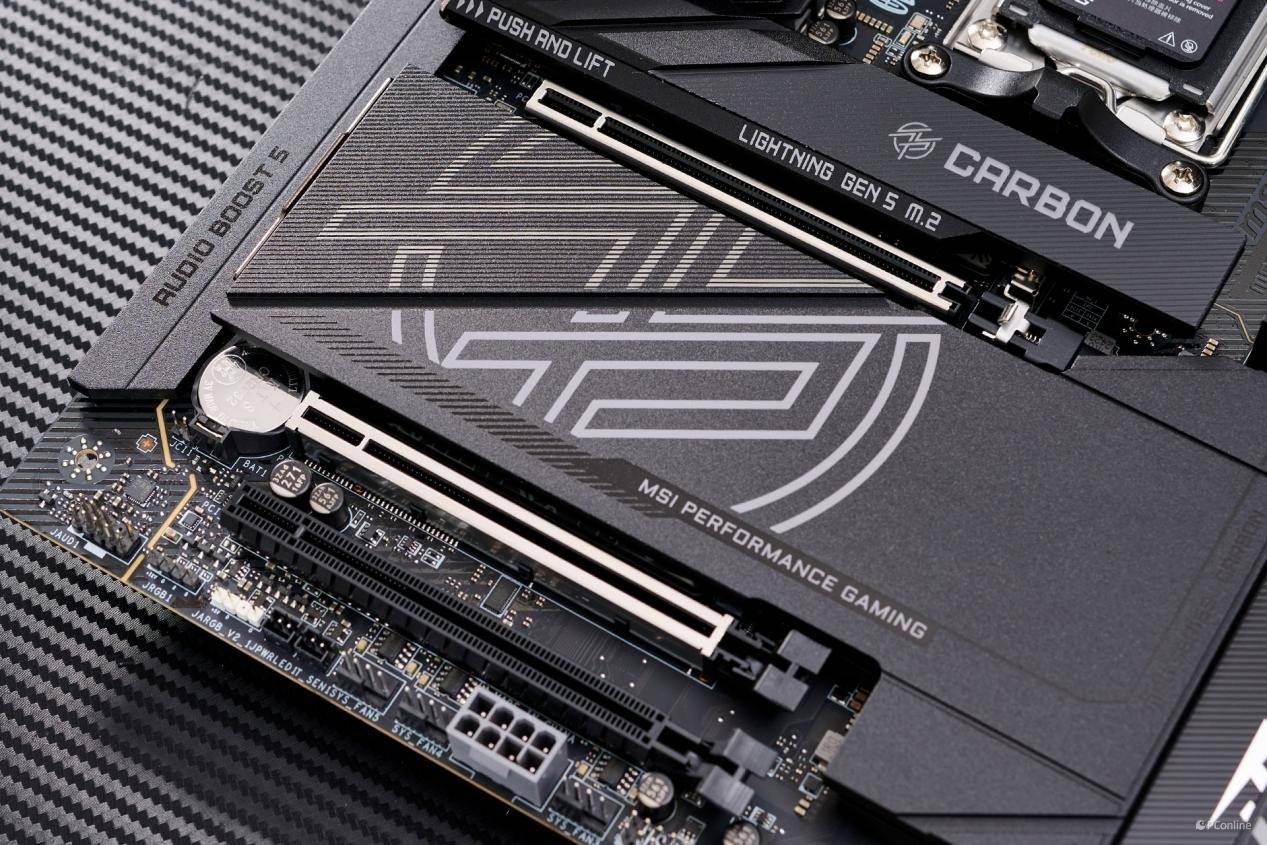

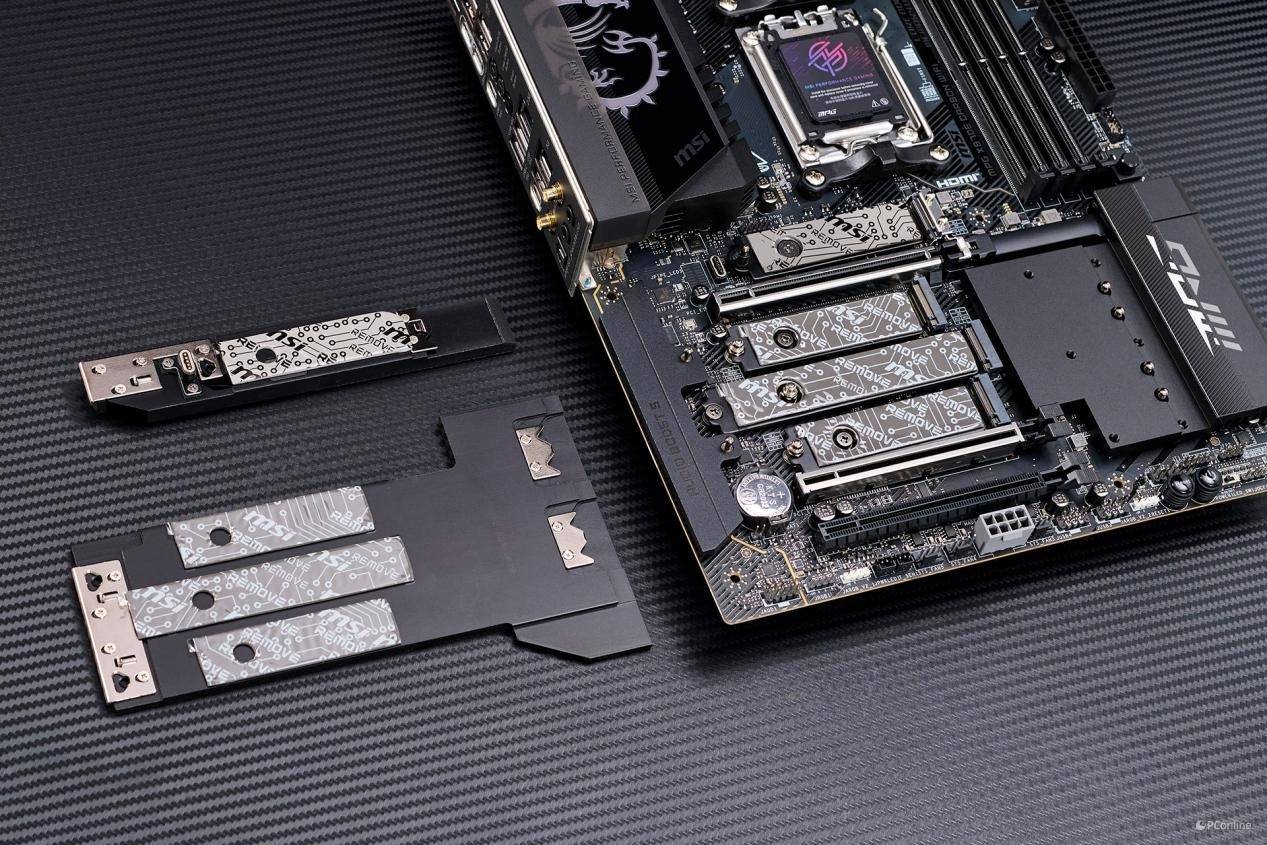

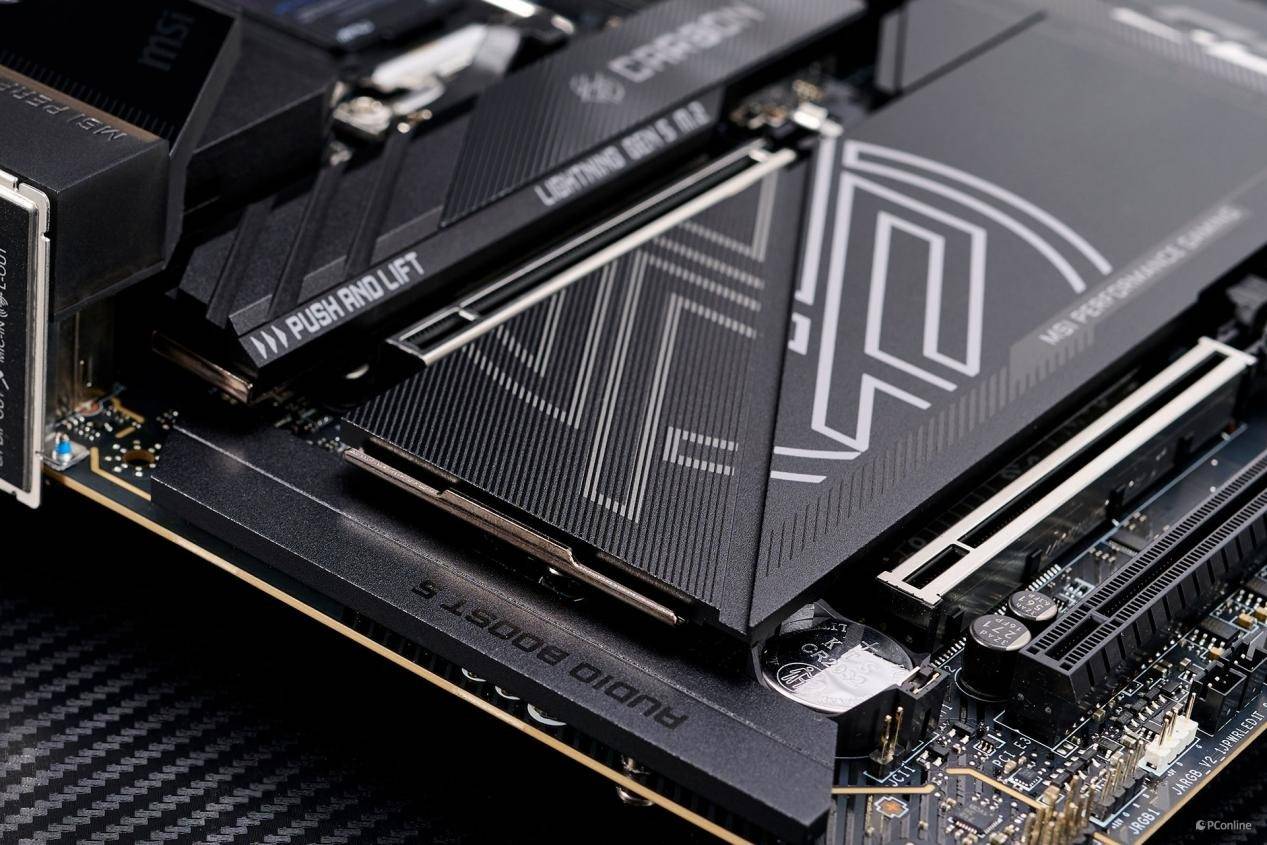

免螺丝M.2冰霜铠甲 II设计，两块散热马甲都可以进行轻松拆装M.2散热片而不需要拧螺丝，而这次配上的二代设计更是进一步简化的安装过程，更快且更准确。

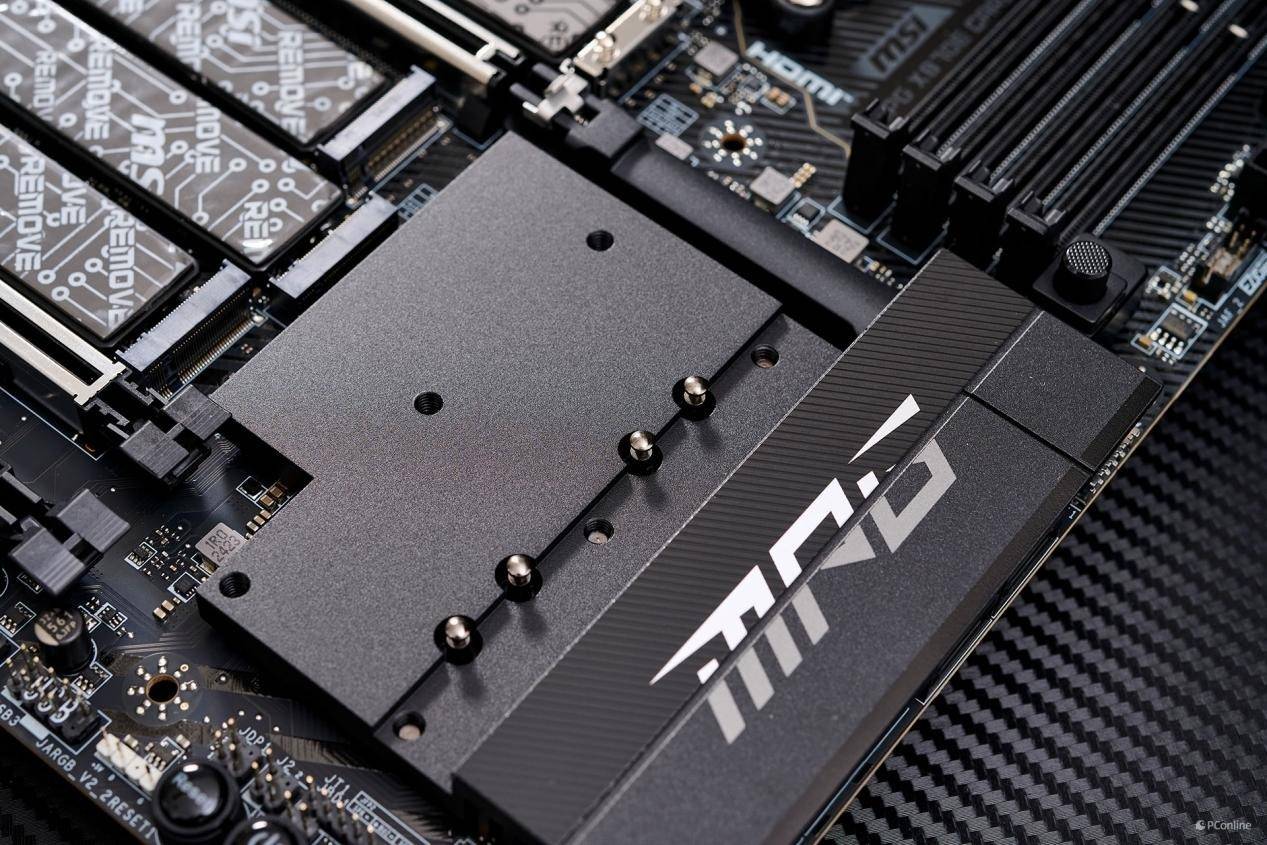

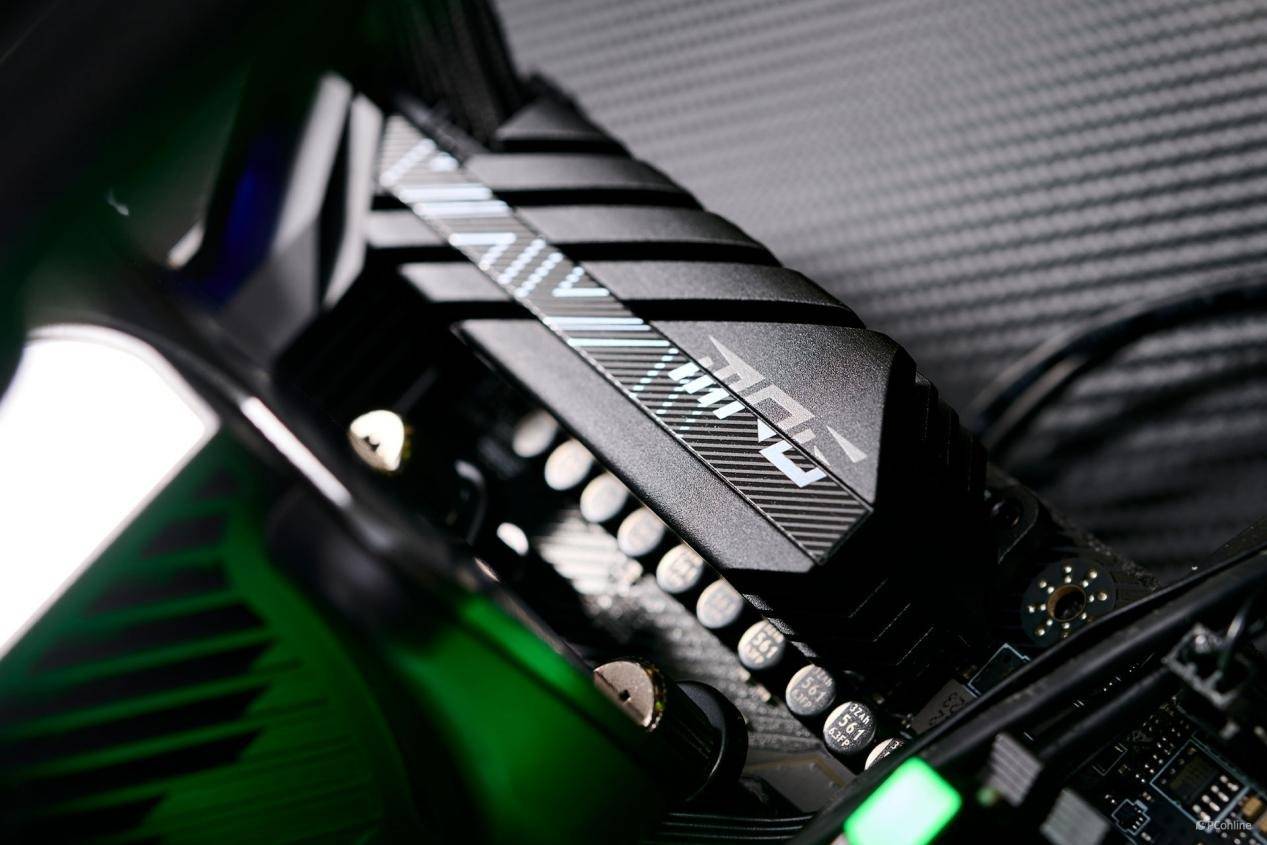

M.2散热马甲的面积已经把主板一半给覆盖上了，而上方的GEN 5 M.2固态硬盘则是单独的散热马甲，两者均带上7W/mk高效能导热贴。

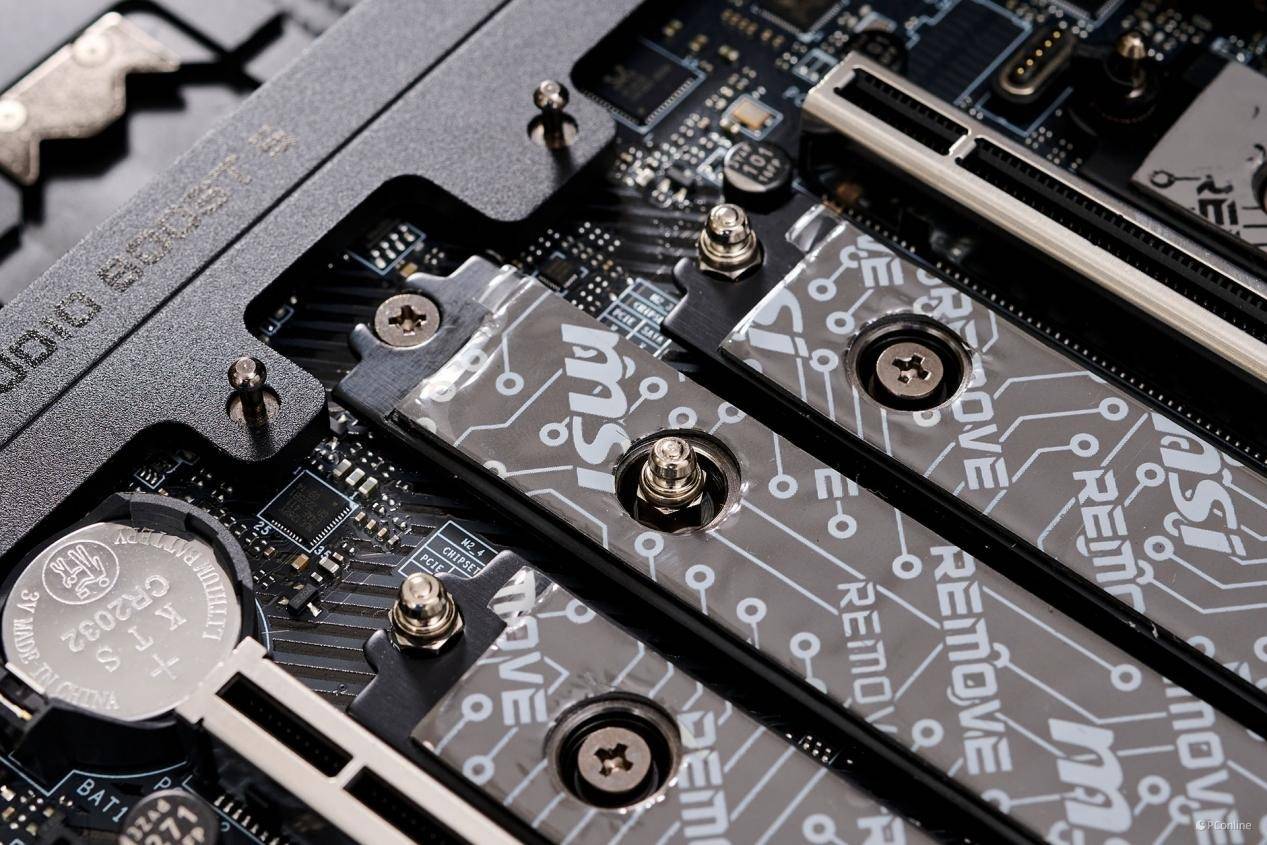

免螺丝M.2冰霜铠甲 II右侧的安装固定柱

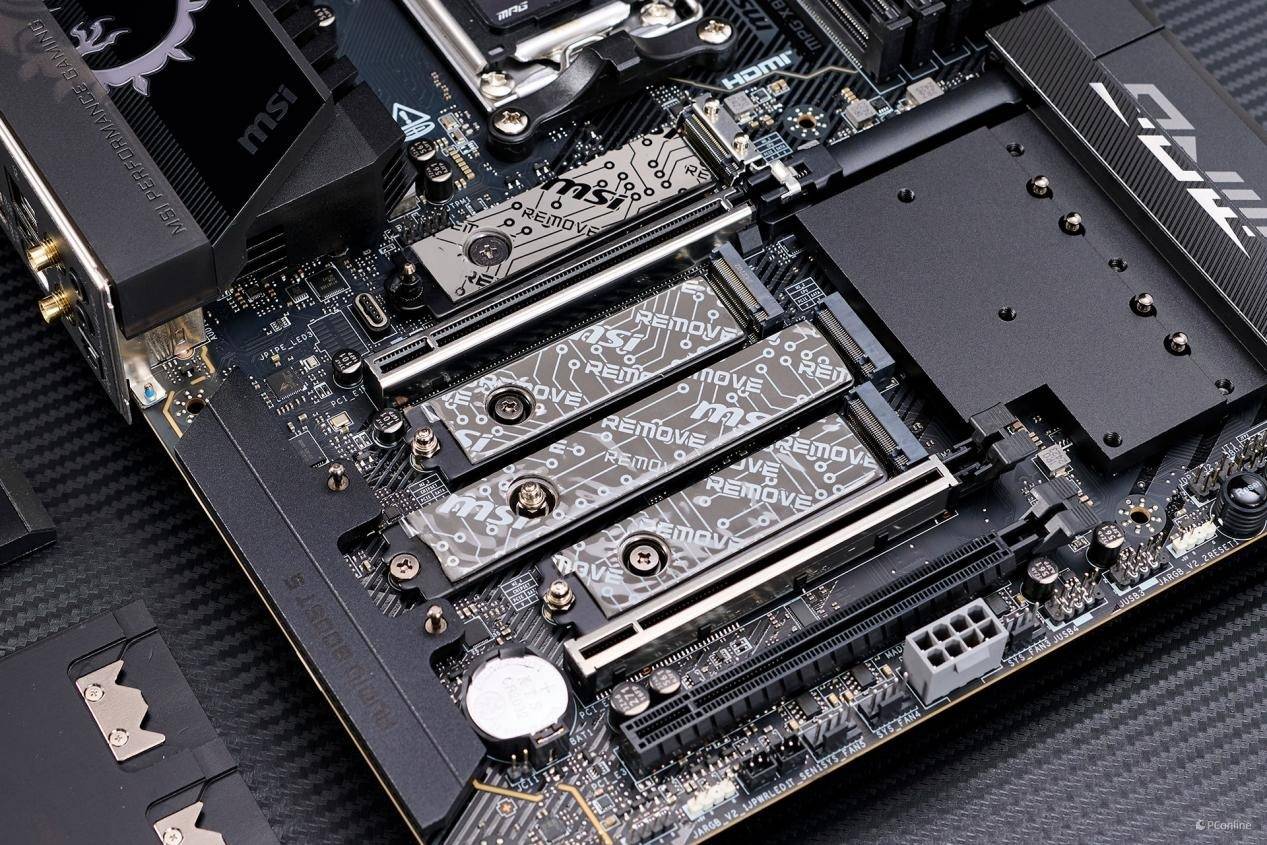

微星MPG X870E CARBON WIFI暗黑主板M.2存储扩展性很是全面，M.2_1与M.2_2均是由CPU提供的Gen5 x4 128Gbps 插槽，而M.2_3与M.2_4则是由PCH提供的 Gen4 x4 64Gbps 插槽。意味着我们可以安装两个Gen5 x4 M.2固态硬盘实现超高速的存储组合。

EZ M.2 Clip II 无螺丝安装设计，直接把M.2固态硬盘应对按上即可卡住，而拆卸仅需要向左轻轻一按即出来。

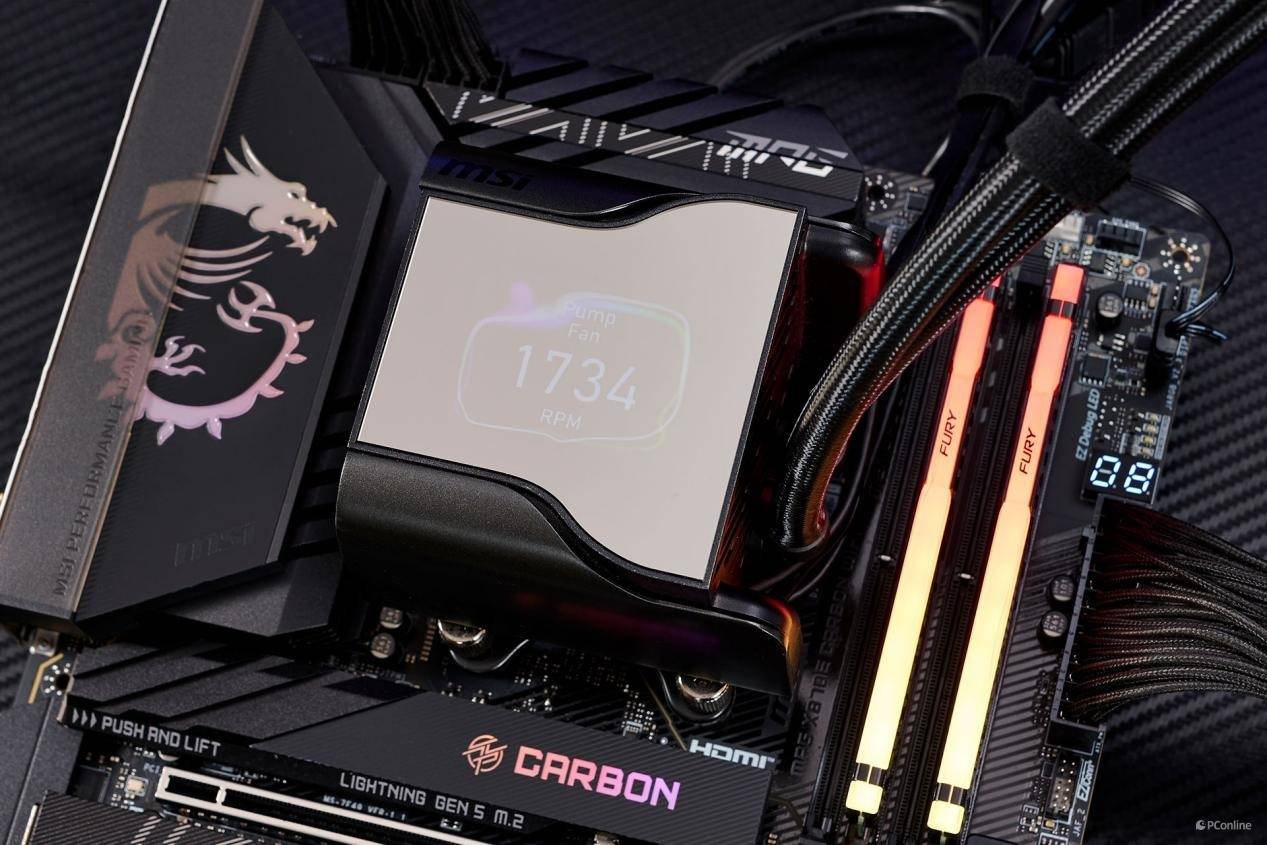

微星MPG X870E CARBON WIFI上机&灯效

由于目前只针对开箱和主板外观部分的解禁，因此即使我们已经把处理器给准备好，我们也不能透露更多性能相关的部分。而随后的测试部分，处理器将会采用AMD目前桌面旗舰处理器锐龙9 9950X处理器。

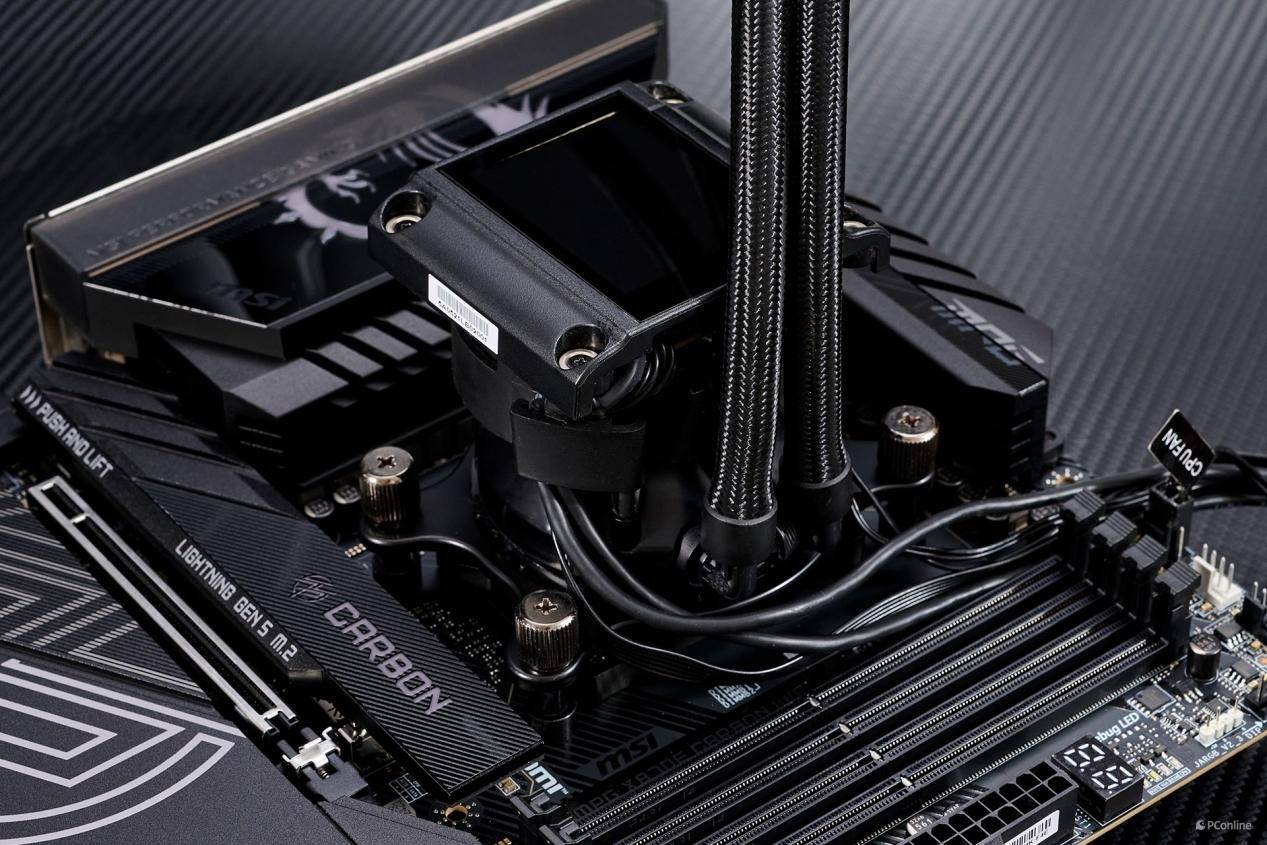

散热器则是微星之前发布的MEG S360 360一体水冷散热器；电源则是微星自家的MEG Ai1300 PCIE5电源。

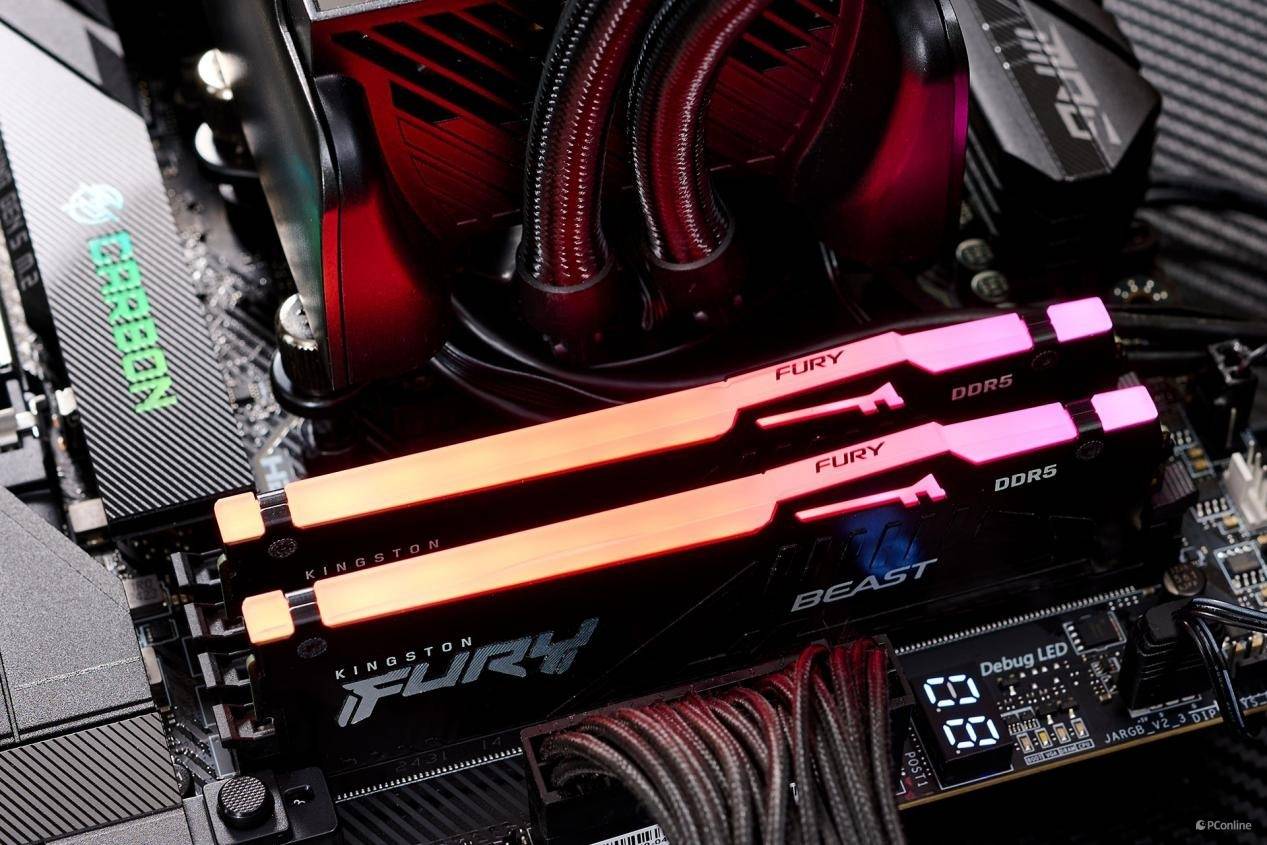

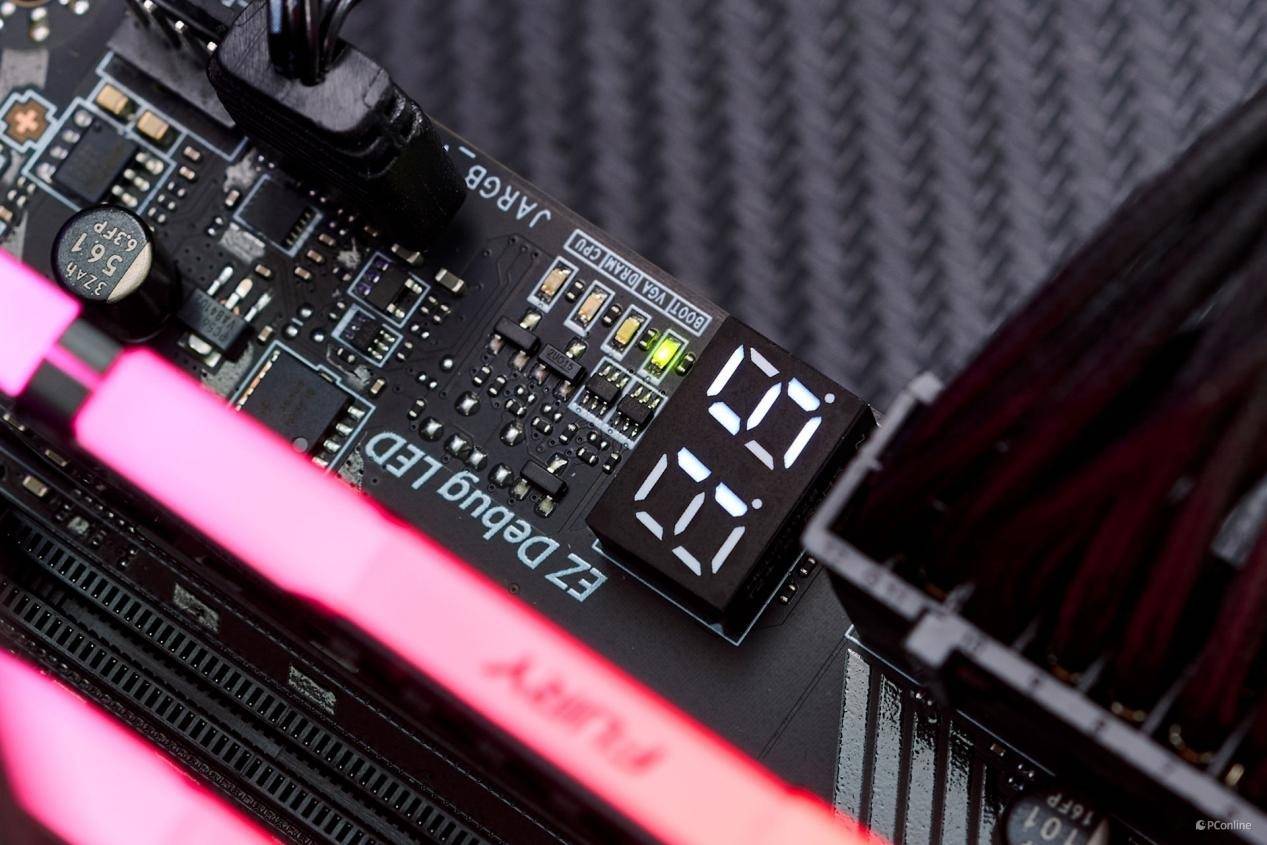

EZ Debug灯效果

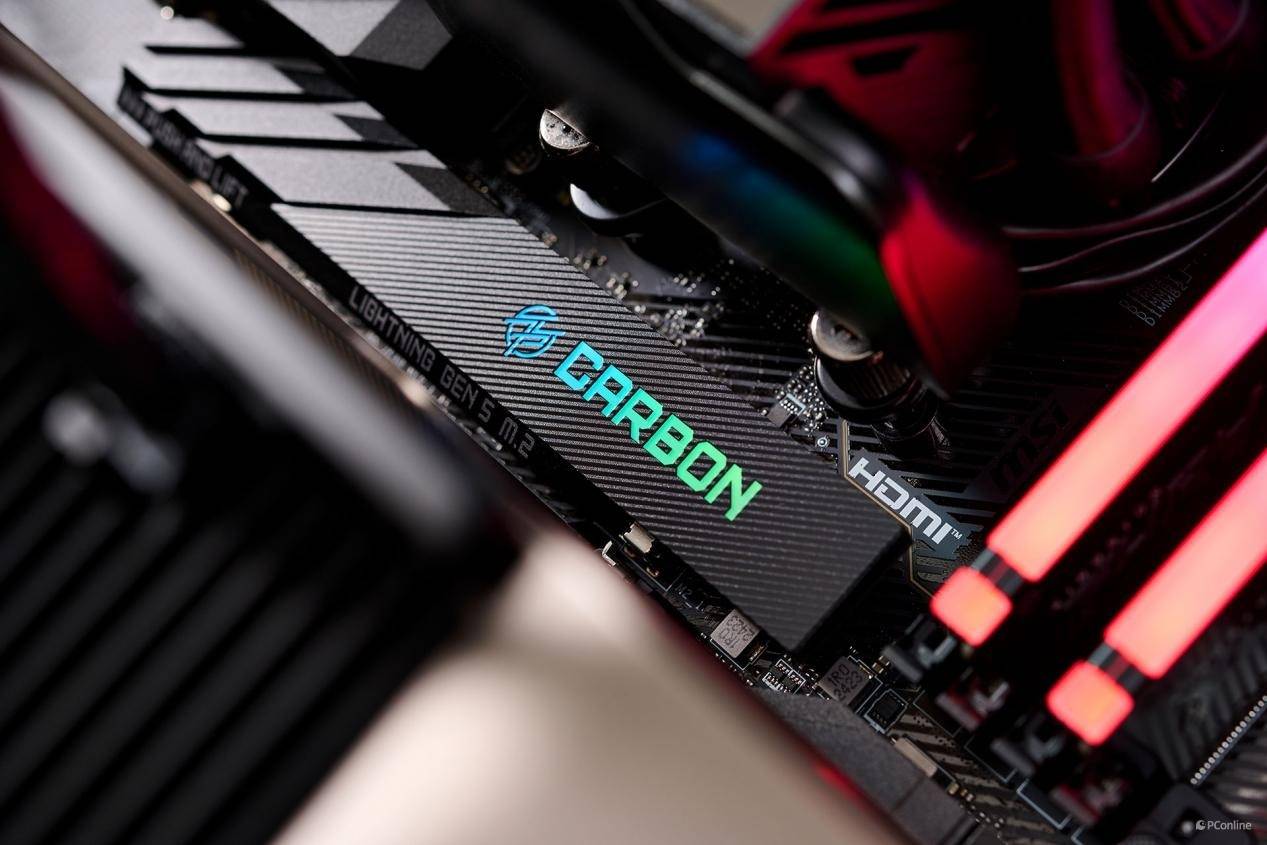

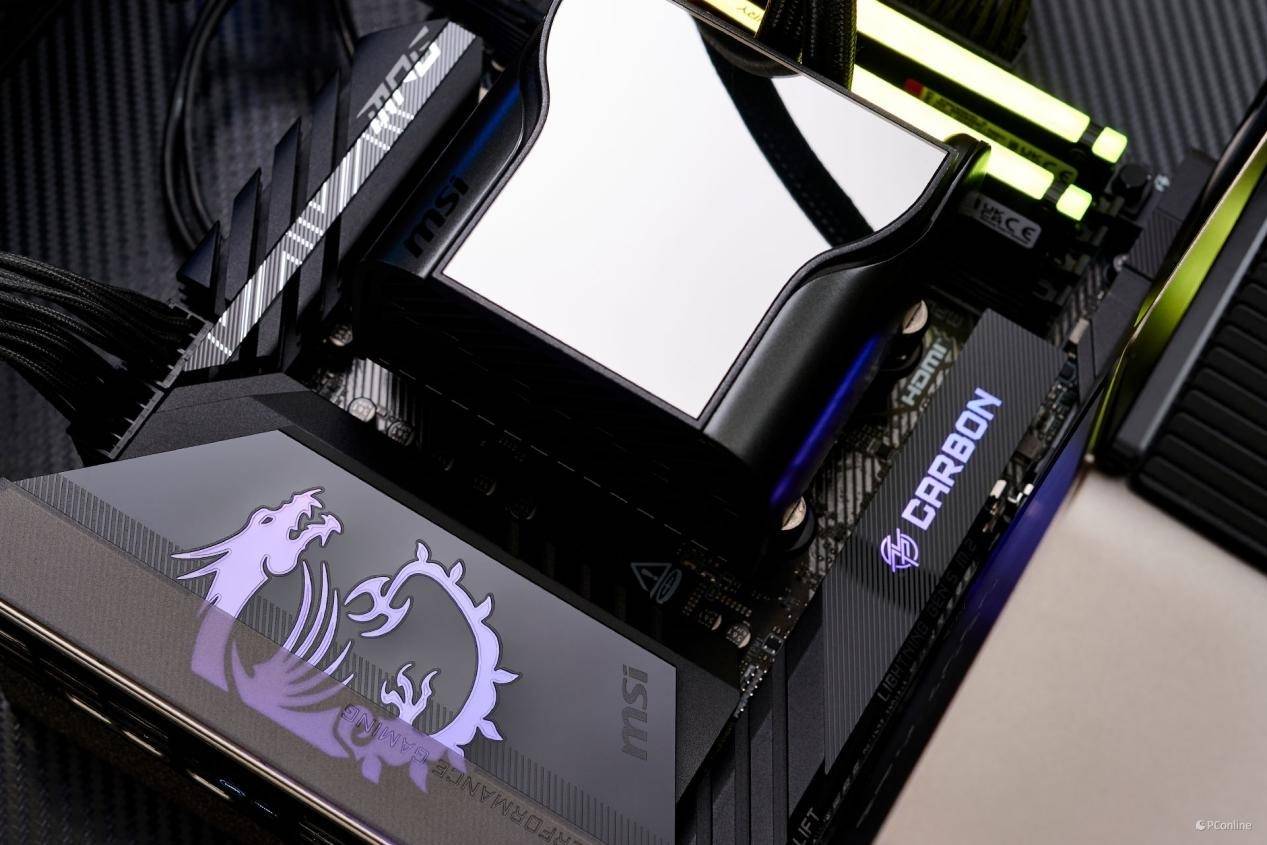

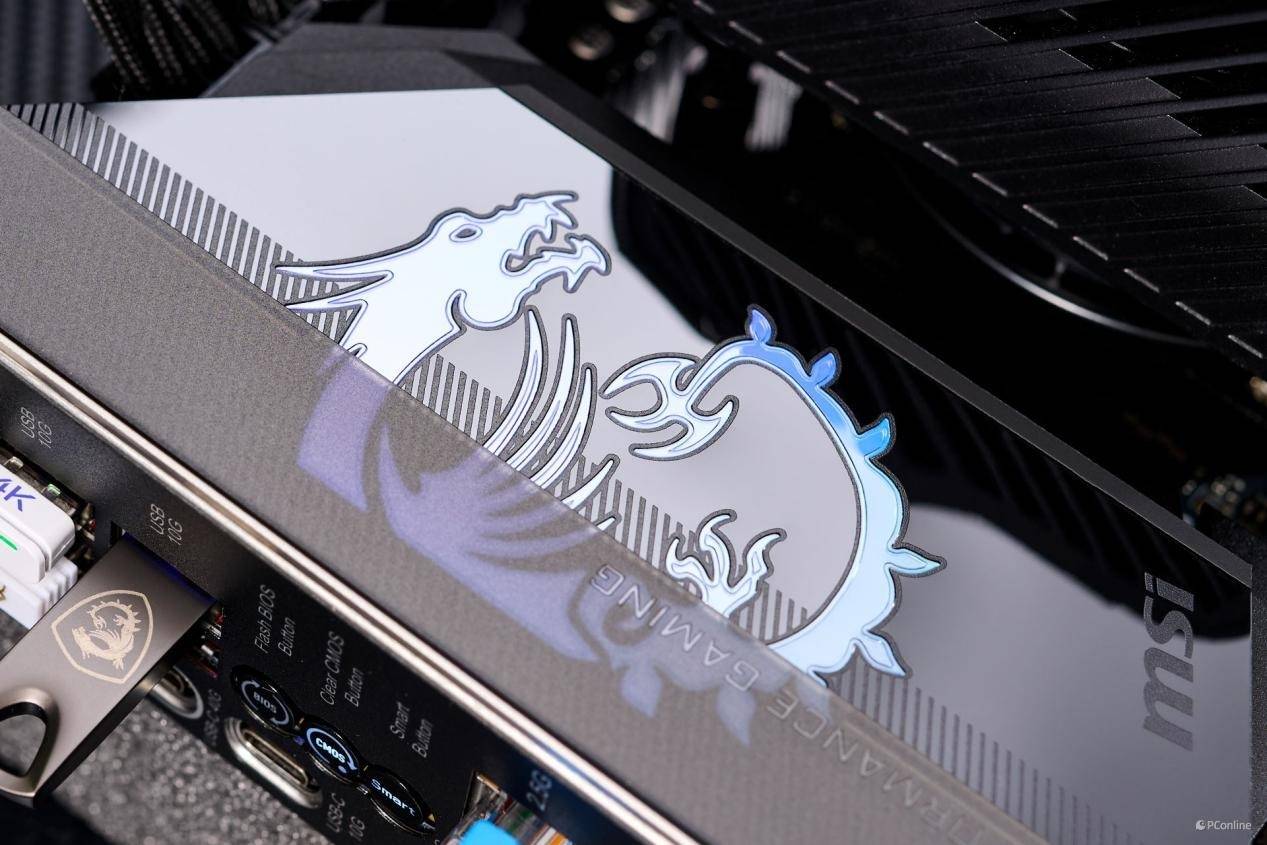

VRM顶部配上是一块RGB龙盾灯板，同样CARBON标签也是RGB灯设计。

总结：

从的规格来看，微星MPG X870E CARBON WIFI暗黑主板可以说是微星MPG系列最强的王者，供电已经达到满配的18+2+1设计，配合上大面积的重型VRM散热装甲，锐龙9 9950X也被压制得服服帖帖。

配合上两个Gen5 M.2插槽、两个Gen4 M.2插槽、两个Lightning USB 40G、无线Wi-Fi 7，以及5G+2.5G双有线网卡，扩展性能丰富程度已经把同级主板都要比下去。

最后是此次微星MPG X870E CARBON WIFI暗黑主板独特的免螺丝M.2冰霜铠甲II、PCIe 快拆、Lightening Gen5，以及EZ M.2 Clip II 无螺丝安装设计等，无论是性能发挥、扩展性还是可玩性，此款主板都已经是T0级别的存在，就等看最终上市的价格了。
