RTX 40系显卡发布至今,已经有几款老大哥级别的产品陆续登场,虽然他们都有撼世之力,但动辄大几千元的售价还是让不少玩家望而生畏,毕竟大部分用户的整体装机预算也就在大几千元,于是玩家们开始对RTX4060系列开始抱有期待与幻想,看看“自古以来”的60级显卡能不能继续扛起甜品卡的声望。
今天要给大家评测的RTX 4060 Ti无疑是诸多玩家最为关注的显卡型号,上一代的RTX3060 Ti兼顾了性能与功耗,还提供了不俗的性价比表现,那么RTX 4060 Ti是否能够延续其优良特性呢?耕升GeForce RTX 4060Ti 踏雪将代表RTX 4060 Ti出征给大家递上答卷。
耕升,作为一家拥有近40年的显卡制造经验的知名品牌,堪称显卡研发制造领域的常青树。作为中国台湾同德集团的一部分,同德是全球最大的显卡代工厂之一,为耕升提供了强大的生产线支持。尽管历经市场竞争和行业变迁,耕升始终坚守品质,致力于为广大消费者提供更高规格的产品和服务,展现了其深厚的技术积累和卓越的创新能力。
规格对比:
NVIDIA GeForce RTX 4060 Ti 8G,基于Ada Lovelace架构,为中端游戏显卡的新瑰宝。此显卡拥有优越的能耗比,其AD106核心面积仅190mm?,比上代RTX 30系列更小巧。
尽管小巧,AD106核心借助TSMC 4N 定制工艺

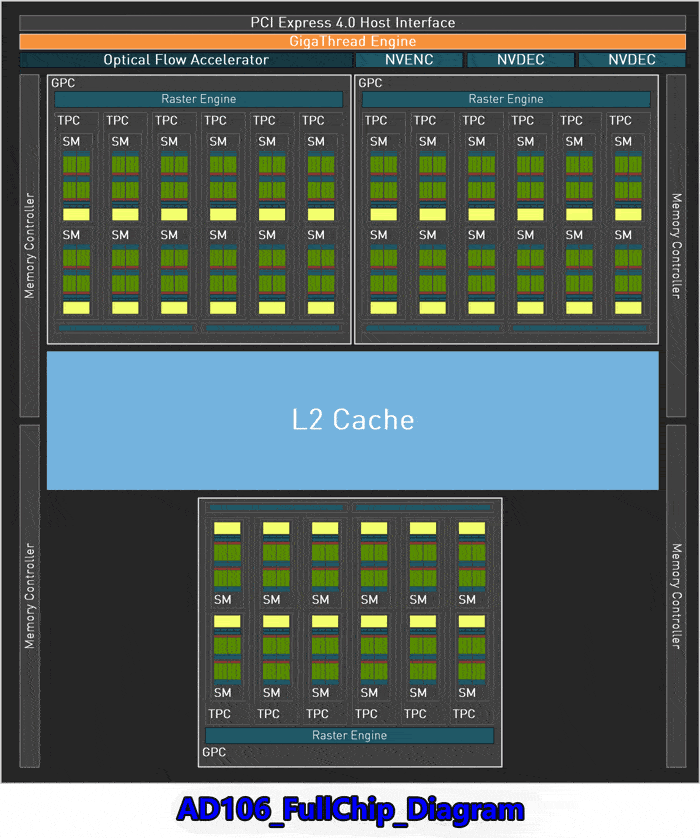

与Ada Lovelace架构,展现强劲性能。完整规格的AD106包括3个GPC,18个TPC,36个SM,128 Bit显存位宽的显存控制器,以及1个NVENC和2个NVDEC。老黄的刀法还是精准异人,仅削减了一组TPC和一个NVDEC,保留大大的L2缓存子系统。
规格细节包括2310MHz核心频率,2535MHz Boost频率,8GB/128Bit的18Gbps GDDR6显存,160W TGP功耗。FE公版使用12VHPWR接口,而大部分非公版采用8Pin辅助供电接口。

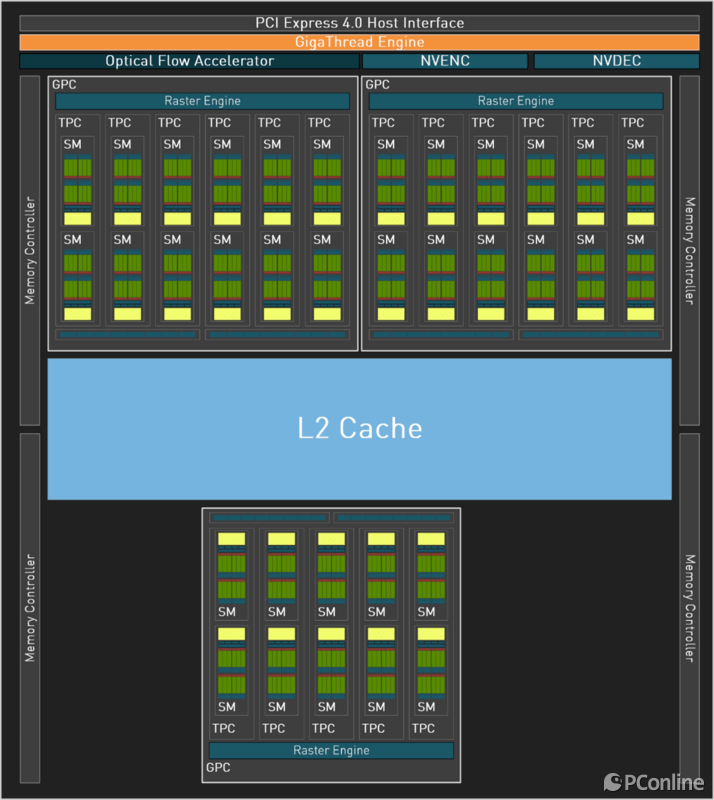

GeForce_RTX_4060_Ti_Diagram

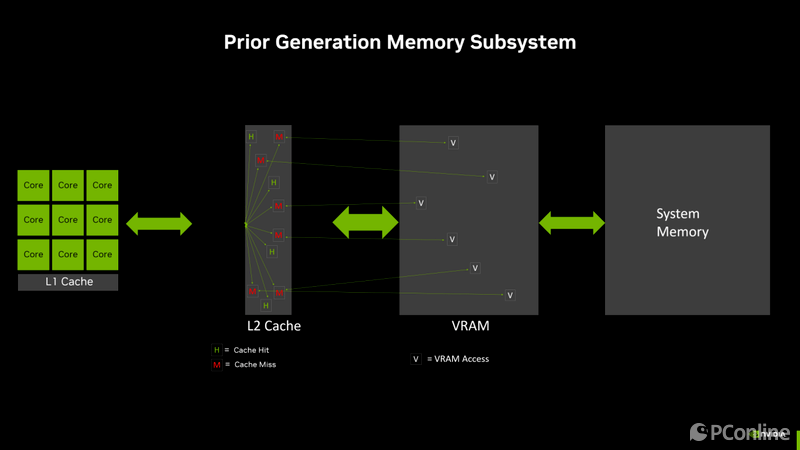

Ada Lovelace架构显卡最引人注目的特性是32MB L2大缓存。虽然显存位宽仅128Bit,比上代RTX 3060系列显卡的192Bit和256Bit显存位宽小,但更大的L2缓存能降低访问延迟,提升显存的利用效率,从VRAM显存获取数据的概率减少。
32MB L2缓存的RTX 4060 Ti与仅使用2 MB L2的RTX 4060 Ti测试版显卡相比,前者显存总线流量降低了50%,效率提升近2倍,288 GB/s峰值显存带宽等效于Ampere GPU的554 GB/秒峰值显存带宽。虽然显存带宽仍是288 GB/s,但在32MB L2大缓存的加持下,RTX 40显卡有更低的显存占用和数据访问延迟。
外观赏析:

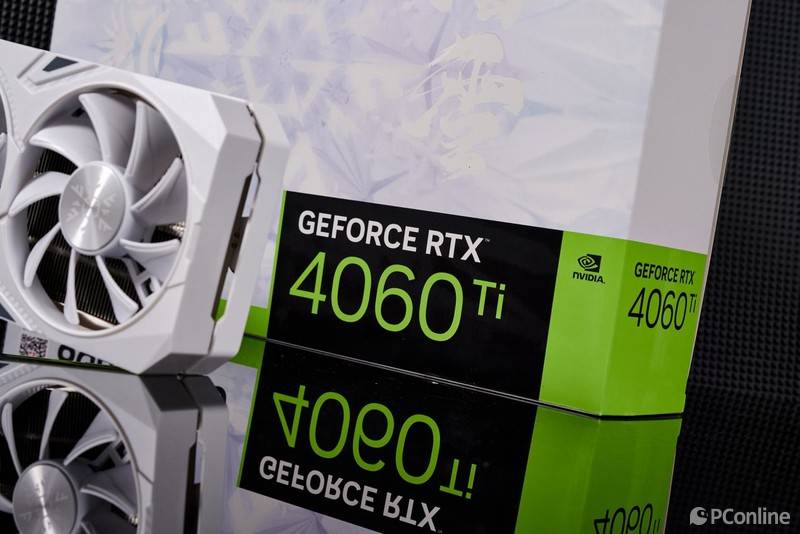

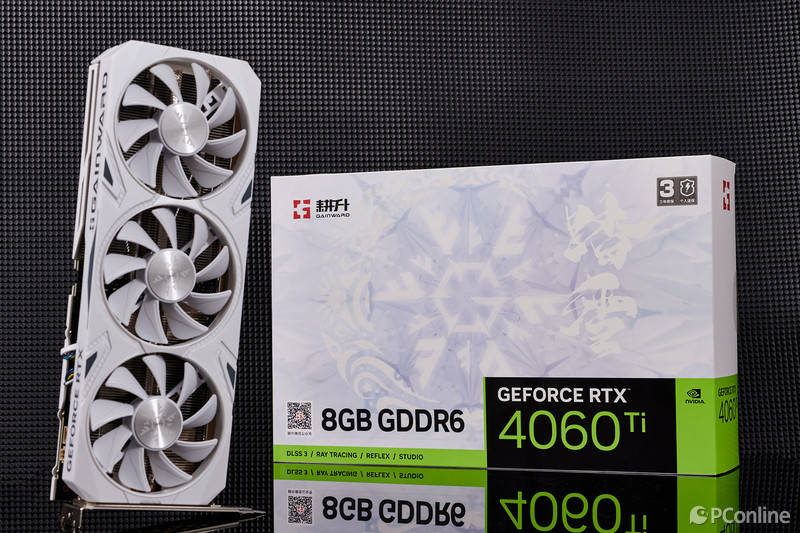

耕升GeForce RTX 4060Ti 踏雪的外包装采用了非常简约清新的风格,雪白色作为主要配色,搭配巨大雪花符号和“踏雪”二字,底部的绿色“身份介绍”将DLSS 3丨RAY TRACING丨 REFLEX 丨STUDIO等主要信息进行表达。
耕升GeForce RTX 4060 Ti踏雪显卡的配色绝对是一大亮点。珍珠白色的主体色彩给人以纯净和优雅的感觉,与顶部ARGB灯效形成了鲜明的对比。这种淡雅的白色配上七彩璀璨的灯光,构成了一种既科技又时尚的视觉效果。

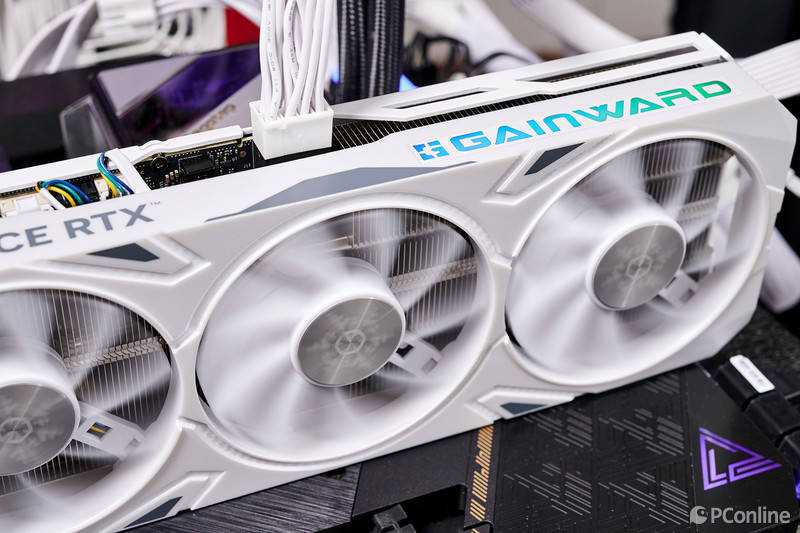

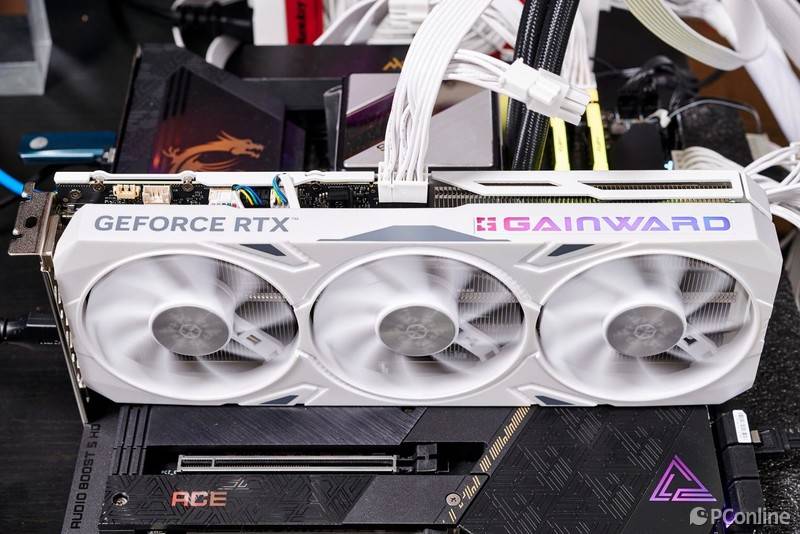

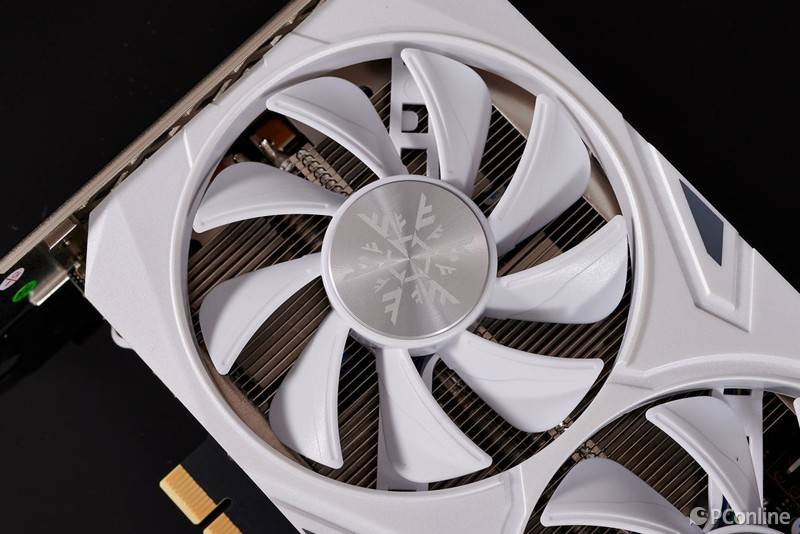

耕升GeForce RTX 4060 Ti踏雪显卡前端装备有三个82mm风扇,此为其散热系统的基石。这些风扇采用了耕升特定的“炫风之刃”设计,配合精细的角度调整和扇叶排列,旨在提高风流效率,从而增强散热能力。
在散热效能方面,显卡利用这三个风扇快速地将GPU核心的热量转移到散热器,进而通过风扇将热量排出到机箱外。这种设计有助于保持GPU核心的工作温度,防止过热造成的性能损失。

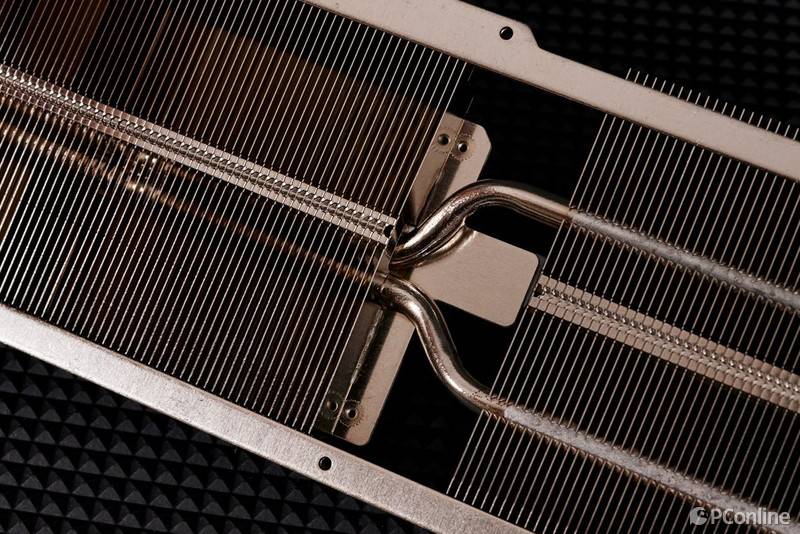

此外,大面积的紧密散热片和两根6mm复合式热导管可以高效地从显卡核心捕获并导出热量。这些热导管的表面还采用了镀镍处理,旨在增加其耐久性和抗氧化能力,以维持长期稳定的散热性能。
值得注意的是,PCB板设计有多个散热孔,这些孔可以让风扇的风流直接穿透,加速热量的排放,进一步降低显卡温度。这种设计有助于保持显卡的稳定运行,减少由于温度过高造成的性能下降或寿命缩短。

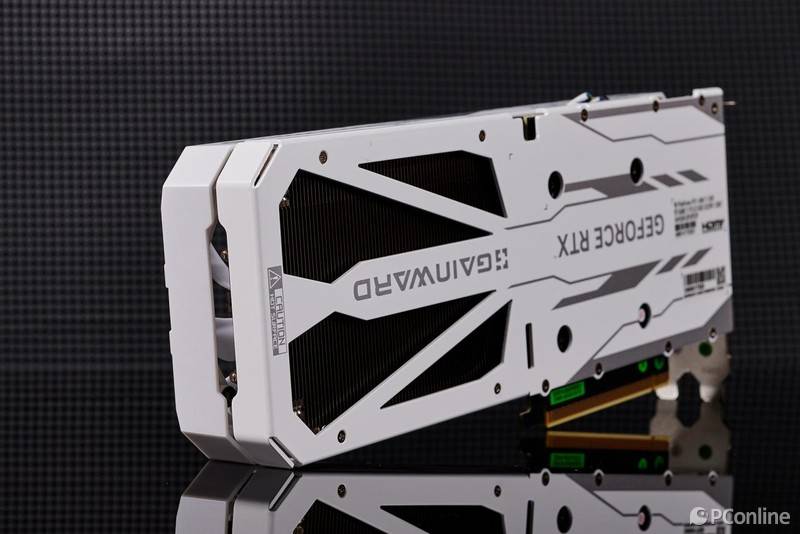

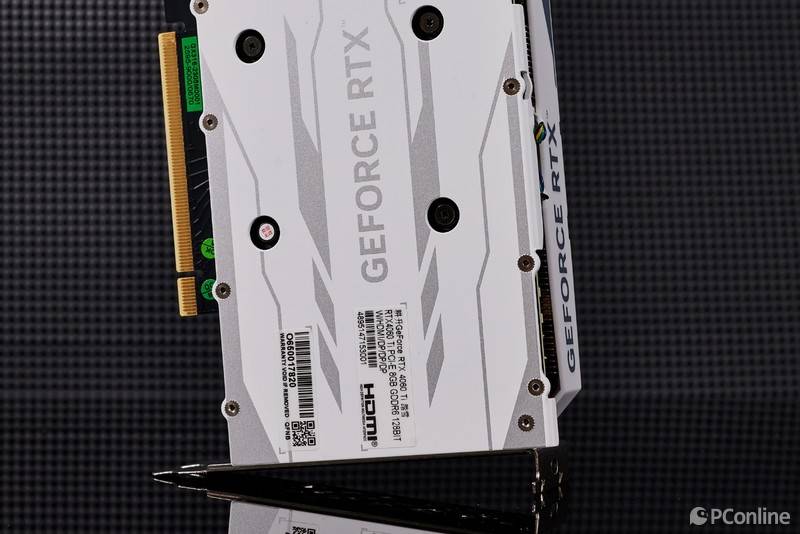

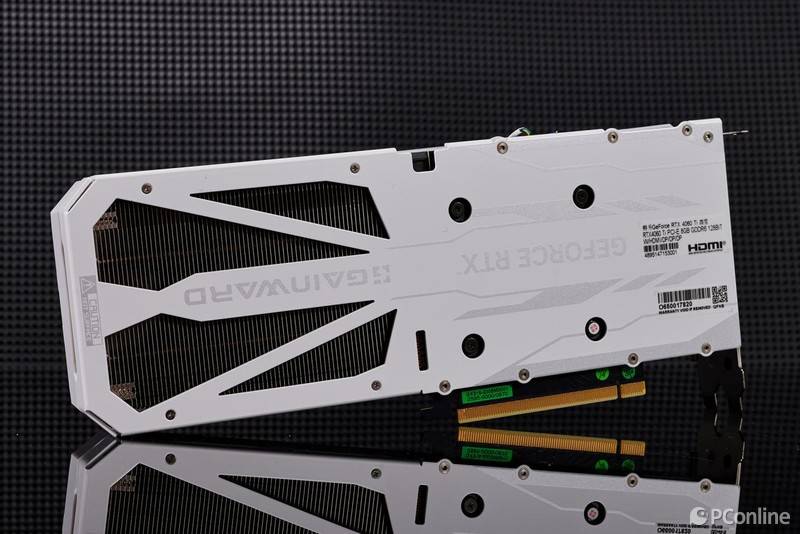

在显卡的背板设计上,耕升GeForce RTX 4060 Ti踏雪采用了金属背板,具有良好的稳定性和耐用性。穿透式的散热系统设计和右方的大面积镂空,使风扇的风流能直接穿过散热片和PCB的镂空部分,进一步降低显卡温度。同时特殊的激光标识与图形增添不少该显卡的颜值分数。

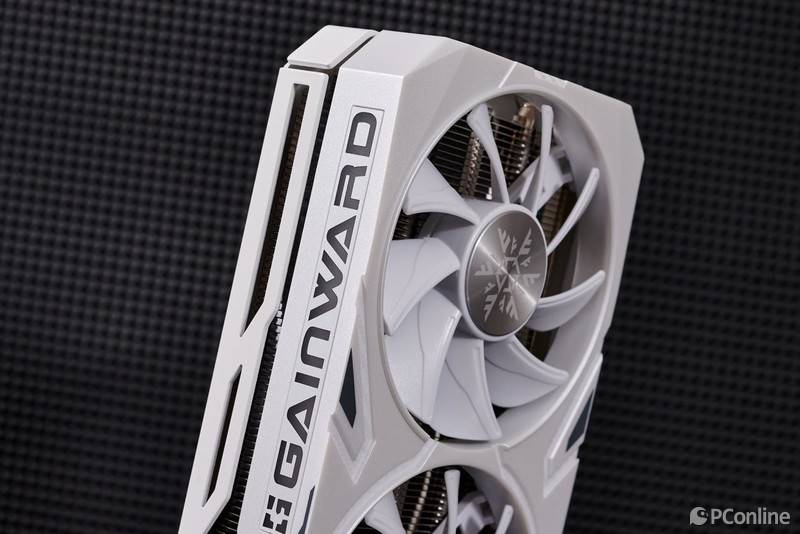

熟悉的"GEFORCE RTX"印刻在显卡顶部,旁边则是大气的“耕升GAINWARD”Logo。在未点亮时,Logo呈现出银色的反光,与雪白的机身产生优雅的对比。当显卡亮起,"耕升GAINWARD"Logo仿佛被注入生命,璀璨夺目。

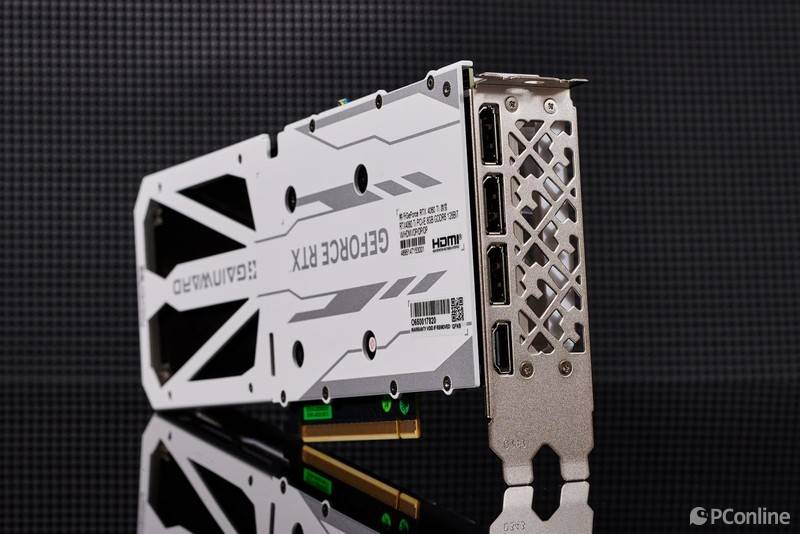

IO挡板上是这款显卡的输出接口,耕升GeForce RTX 4060 Ti踏雪配备了一个HDMI 2.1接口和三个DisplayPort 1.4a接口。HDMI 2.1支持高达8K@60Hz的分辨率,以及高质量的视听体验。同时,三个DP 1.4a接口提供最高8K@60Hz或4K@240Hz的视频输出,适应高分辨率影视和高刷新率游戏需求。
显卡的供电接口使用的是传统的8pin供电接口,一个8-pin电源接口可以提供最高150瓦的电力支持。这还不包括PCI Express插槽本身可以提供的75瓦电力。因此,如果显卡同时通过PCIe插槽和一个8-pin电源接口获取电力,那么理论上它可以获得最高225瓦的电力供应。面对基础160W和最高180W的耕升GeForce RTX 4060 Ti踏雪,8pin供电可以轻松带动。
对比公版设计,耕升GeForce RTX 4060 Ti踏雪明显要更加扁长,显卡的长度约为280mm,这个尺寸适应大部分的中型机箱,整卡厚度只有40mm,赋予显卡超强的兼容性,纤巧的体积更大大减低对机箱空间的要求。
显卡拆解:

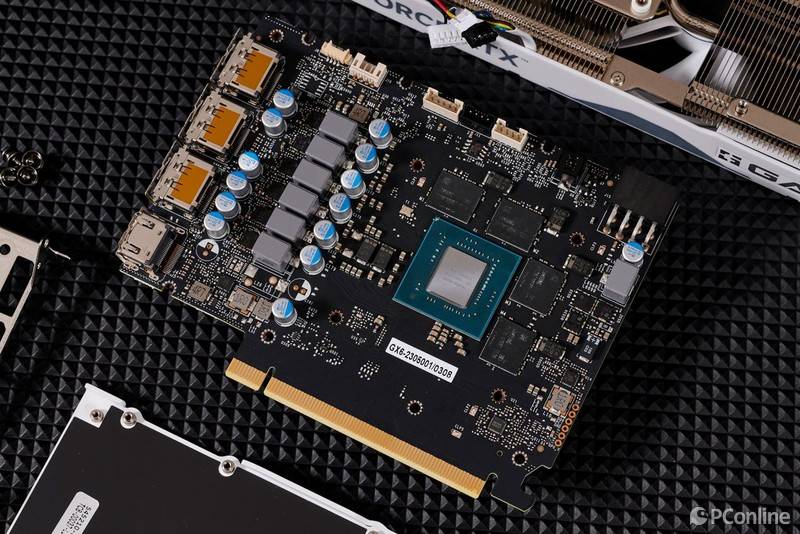

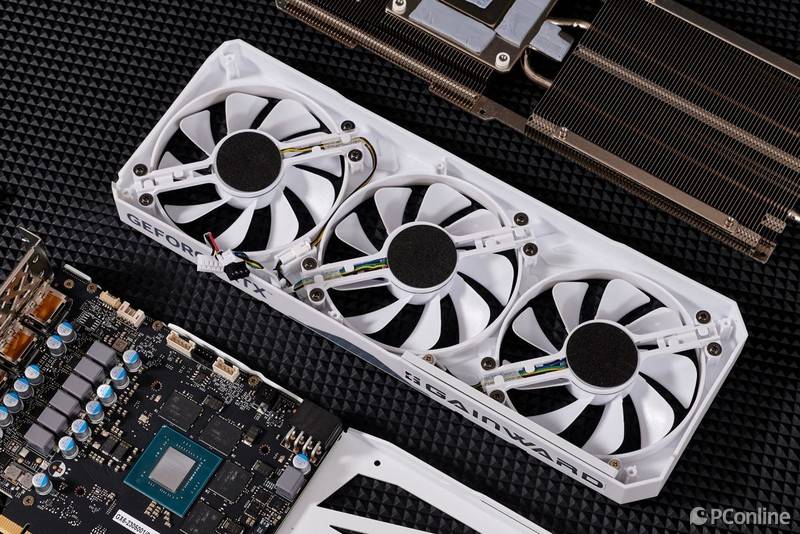

对显卡进行“外科手术”后,一块具有“硬件美学”的黑色PCB就映入眼帘,耕升GeForce RTX 4060 Ti踏雪的PCB版采用了6层设计,多层PCB的设计好处是通过提供更多空间来布置电路,特别是高速信号线和电源线路,减少干扰,提高信号质量和稳定性,从而增加设备稳定性。

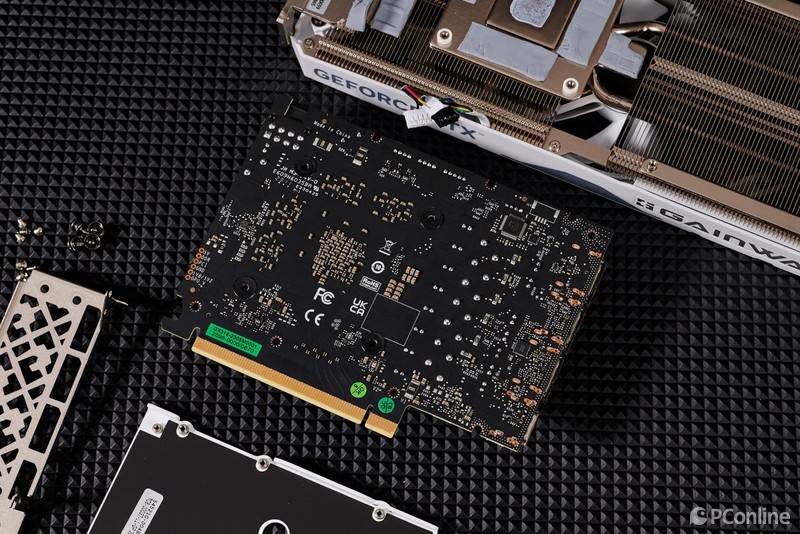

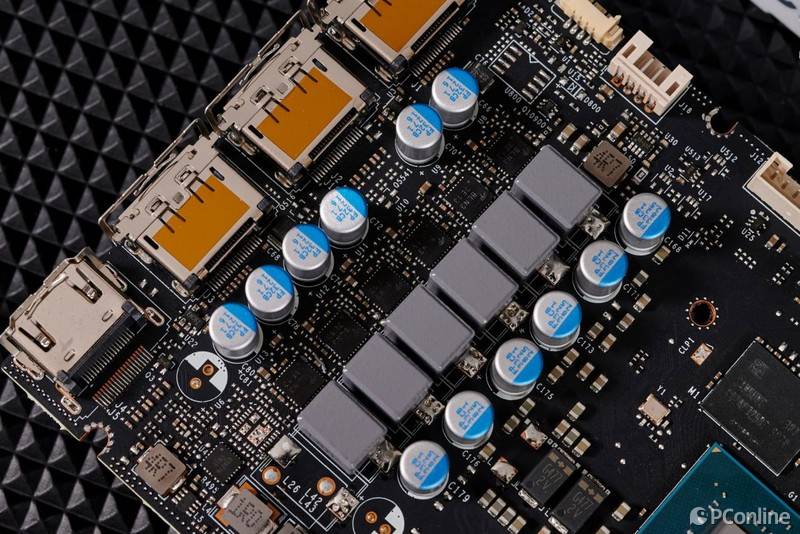

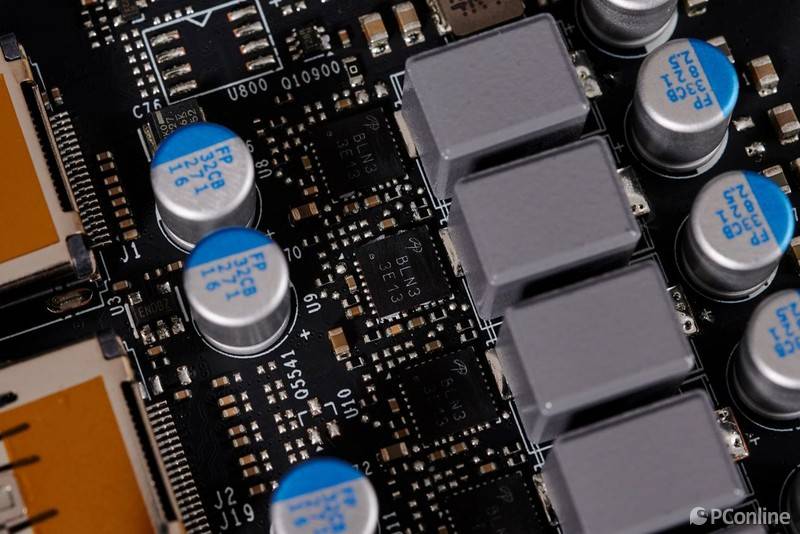

翻到背面来看,我们就能感知到这款PCB的精致,密密麻麻的MLCC与控制芯片被镶嵌其中,MLCC是显卡中重要的元器件,用于稳定电源、滤除噪声和电磁干扰,以确保显卡的正常运行,可以看出耕升在显卡设计与制造上的精湛工艺。

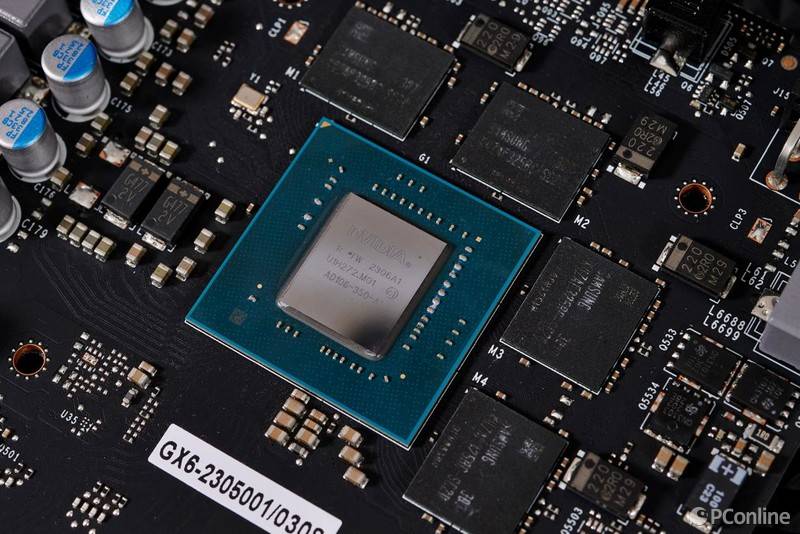

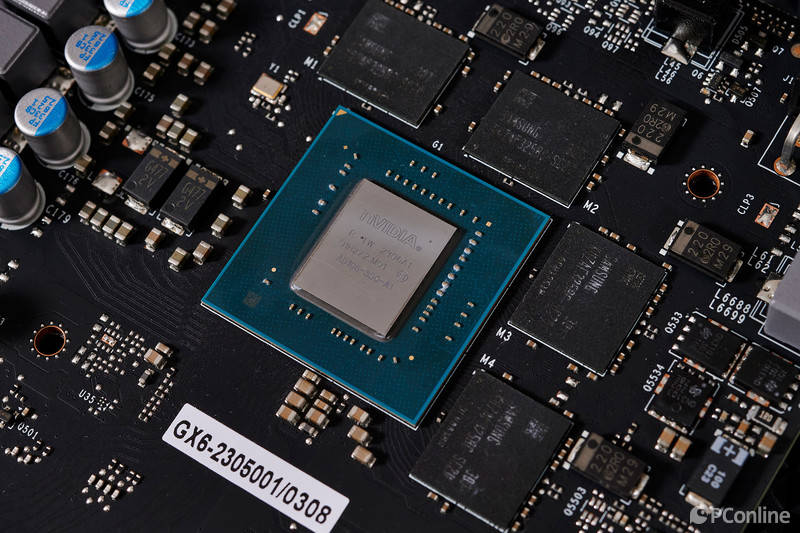

如果一块PCB是一个城池,那么它的皇宫无疑就是GPU核心,耕升GeForce RTX 4060 Ti踏雪使用了全新一代NVIDIA Ada Lovelace架构AD106-350-A1核心,其采用TSMC 4N工艺打造,相比前代的制程,TSMC 4N工艺可以提供更好的性能,更高的能效,同时尺寸更小,这对于显卡性能的提升具有重要影响。
制程的优势体现在了CUDA数上,耕升GeForce RTX 4060 Ti 8GB踏雪拥有4352个CUDA核心,提供22个Shader TFLOPS,51个RT-TFLOPS、353个Tensor FLOPS,这使得它能流畅处理光栅图形渲染和光线追踪游戏,包括支持DLSS技术的游戏。在1080p分辨率下,其在Cyberpunk 2077的最高光追画质性能,相比RTX 3060 Ti提升了74%,相比RTX 2060 SUPER提升了近2倍。
显存方面,耕升GeForce RTX 4060 Ti 8GB踏雪使用了8GB的128Bit位宽的GDDR6显存,颗粒来自三星,显存频率为18Gbps,比RTX4070的略低。
供电规格上,耕升GeForce RTX 4060 Ti 8GB踏雪采用了7相供电,能够为核心和显存输出稳定的电流,发挥强大性能。

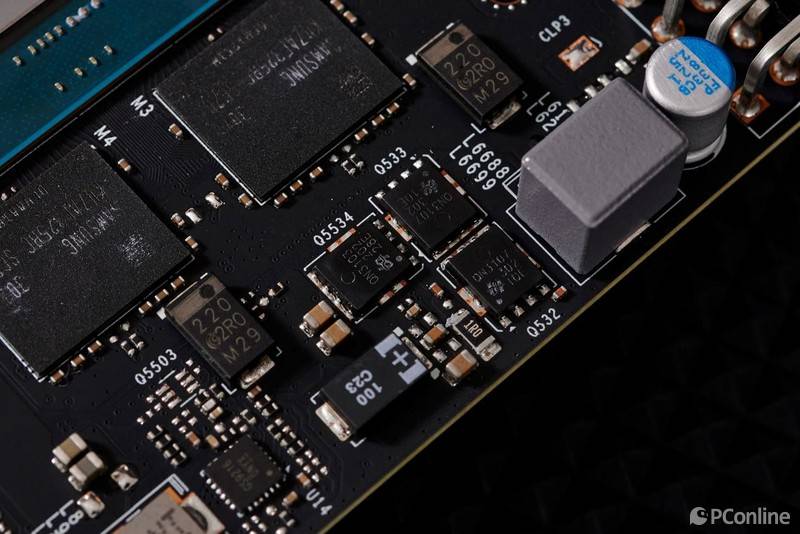

右侧的显存供电配备了专属的DrMos芯片,来自台湾力祥,采用上下桥设计,型号分别是QN3103与QN3107,均是性能较高的槽沟型N沟道MOSFET,具有极高的单元密度,为大多数同步降压转换器应用提供出色的RDSON和栅电荷性能。
DrMOS组件型号为BLN3 3E13,它们的额定电流为 55 A,在老大哥RTX4070和RTX4090部分显卡上都见过它的身影,主要用于高性能和高效率的直流-直流转换器应用。

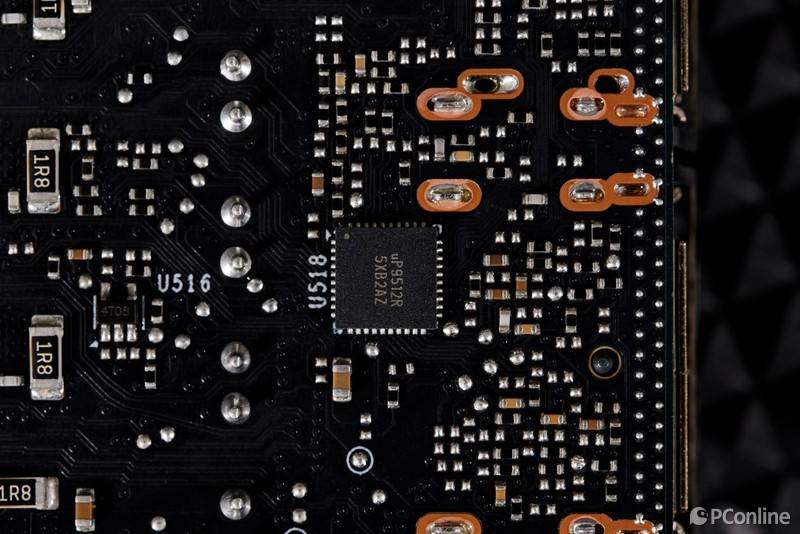

供电控制芯片是来自uPI的uP9512R,为核心供电控制芯片,这颗芯片,我们在30系、40系旗舰显卡上都有见过,属于可靠稳定的选择。

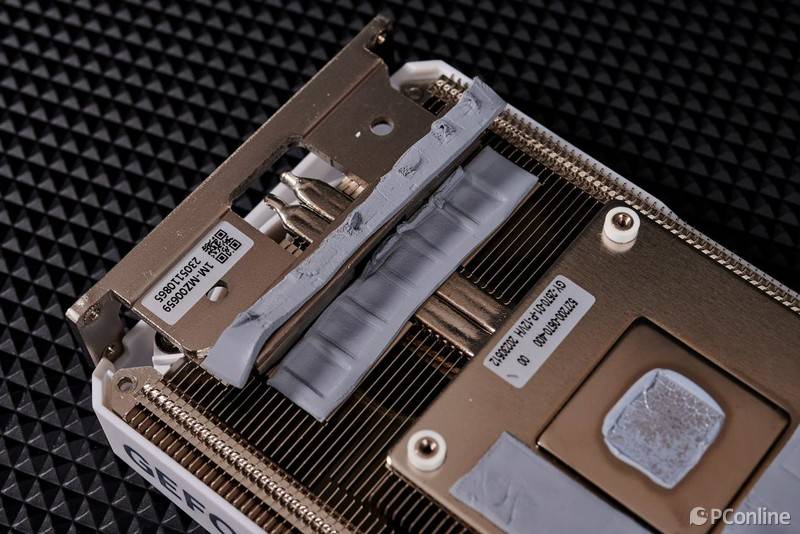

散热方面,我们刚才已经聊过其主动风扇的规格,在内部,耕升GeForce RTX 4060 Ti 8GB踏雪使用了大面积的散热铜板,能够充分贴合核心,及时导出核心热量,保障核心在高频状态下的稳定运行。同时周围的显存位置贴有导热硅脂进行辅助导热,为显存的稳定运行保驾护航。
为保障供电部分不受过热影响,该区域同样配备了导热胶贴进行辅助导热。
性能测试:

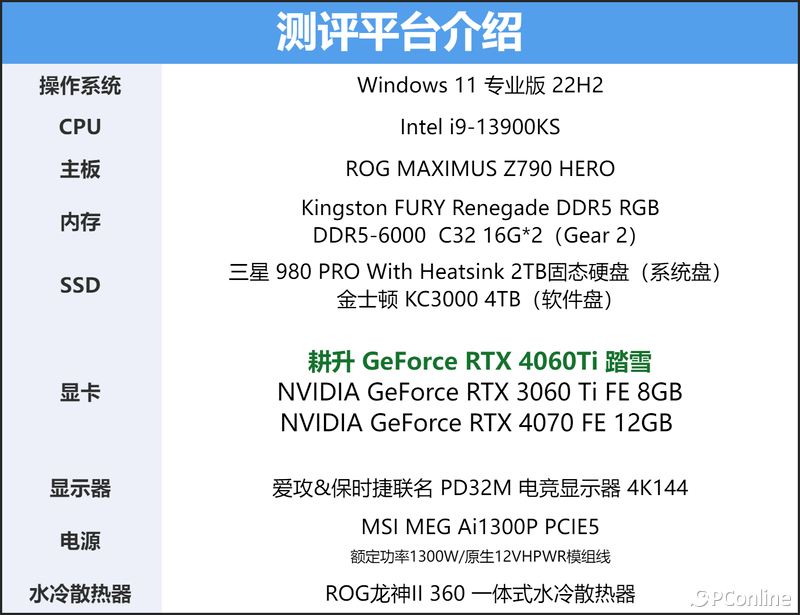

测试平台依然是我们评测室迎接贵宾的顶级阵容,使用的是目前的旗舰—— i9-13900KS处理器,主板为ROG Z790 HERO,搭配金士顿32GB DDR5-6000高规格,确保这张显卡能够释放全部性能。
显示器方面,来自知名电竞显示器品牌的AGON PD32M保时捷联名款提供了4K144Hz的显示能力,为进行高清高刷的游戏测试带来了基础。

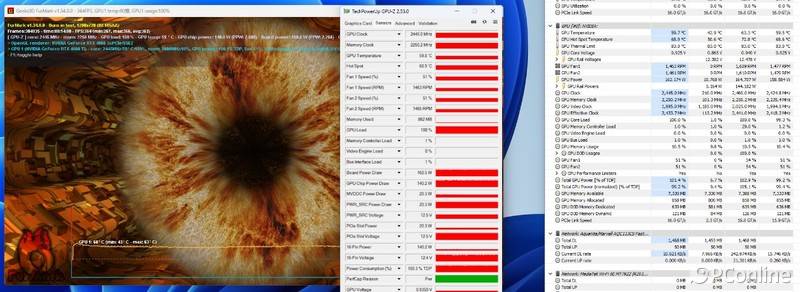

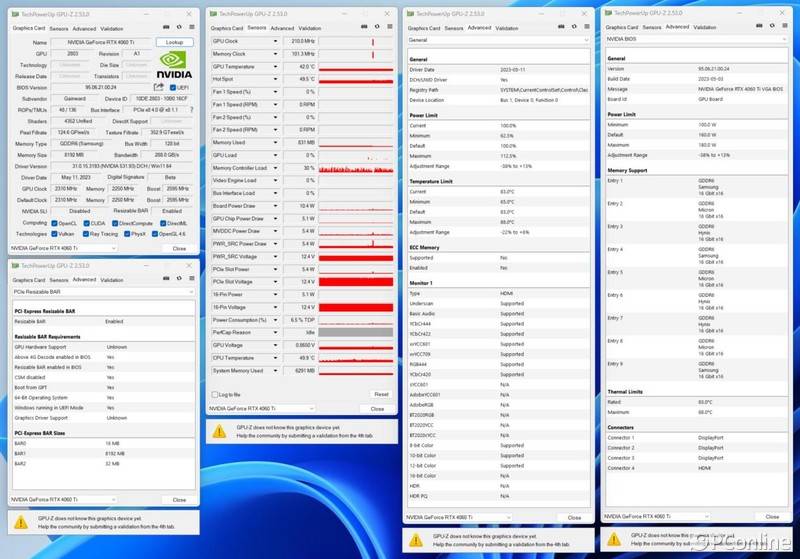

先来看一下耕升GeForce RTX 4060 Ti 8GB踏雪的GPU-Z参数信息,通过GPU-Z初步查看该显卡核心基准频率为2310MHz,Boost频率达2595MHz,其默认TGP为160W,温度上限88℃。使用RTX 40系显卡与开启DLSS3功能前,我们需要确保主板BIOS中Resizable BAR功能正常开启,以充分发挥显卡性能。
理论测试:

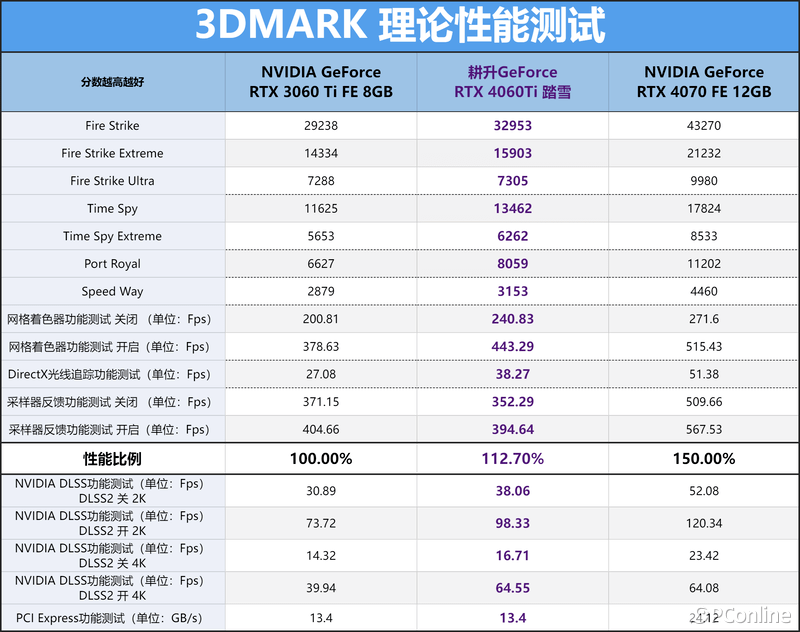

首先来看一下耕升GeForce RTX 4060 Ti 8GB踏雪的理论性能,从3DMark测试成绩来看,耕升GeForce RTX 4060 Ti 8GB踏雪相比于RTX 3060 Ti有接近15%的性能提升,在跑分中,比上代RTX 3060 Ti在Speed Way与Port Royal等光线追踪测试中,表现出色,性能提升达到12%与21%。常规的Fire Strike与Time Spy多项测试中也约有10%性能增益。
但随着分辨率与画质提升,两者性能差距减小,相较于同架构顶级RTX 4070 FE显卡,RTX 4060 Ti 8GB依然有一定差距,主要源于核心规格与显存位宽的限制。
游戏性能测试:

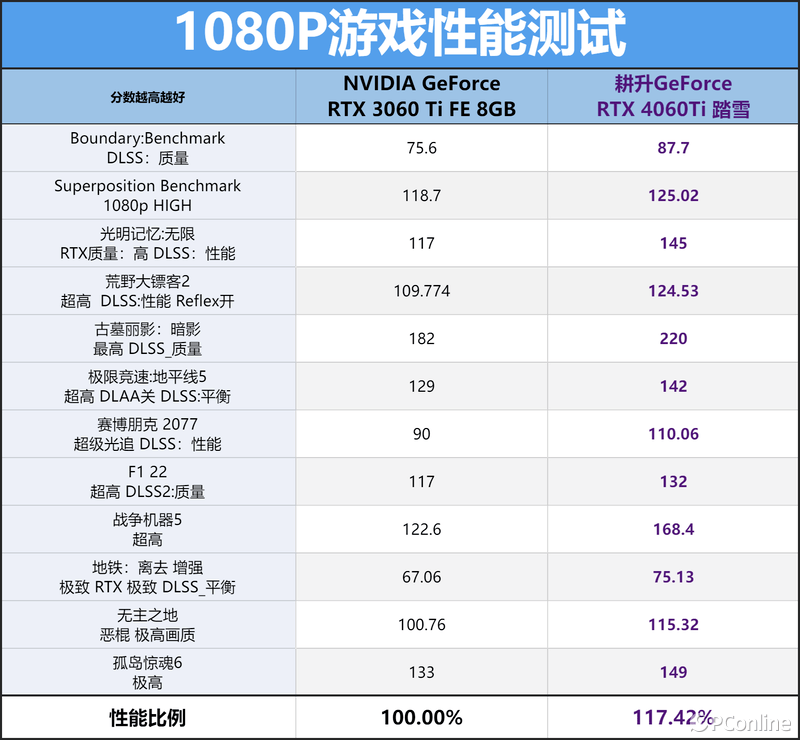

作为一款专为1080p高帧率游戏设计的显卡,RTX 4060 Ti 8GB的游戏性能出色,大部分游戏帧率能达到100FPS以上,低需求游戏更可超过150 FPS。相比上一代RTX 3060 Ti显卡,RTX 4060 Ti 8GB在多数3A游戏中表现更为流畅,性能领先约15%。特别在支持DLSS技术的游戏中,领先幅度更为显著。
这样的性能提升主要来自其采用的Ada Lovelace架构,以及对TSMC 4N 定制工艺的利用。该架构和工艺带来的性能优势让RTX 4060 Ti 8GB在游戏性能和效率上都有显著提升。新架构中的DLSS技术也是一个重要因素,该技术使用AI提升图像质量,使得帧率在维持高质量图像的同时得到大幅提升。这些优点共同使得RTX 4060 Ti 8GB在1080p高帧率游戏中表现优异
RTX 4060 Ti 8G在DLSS3理论性能测试中展现出了相当强大的性能。在2K分辨率下,其能够达到97 FPS的帧数,而在4K分辨率下也能维持在63 FPS,这无疑显示了其具备一定的2K甚至4K游戏的能力。

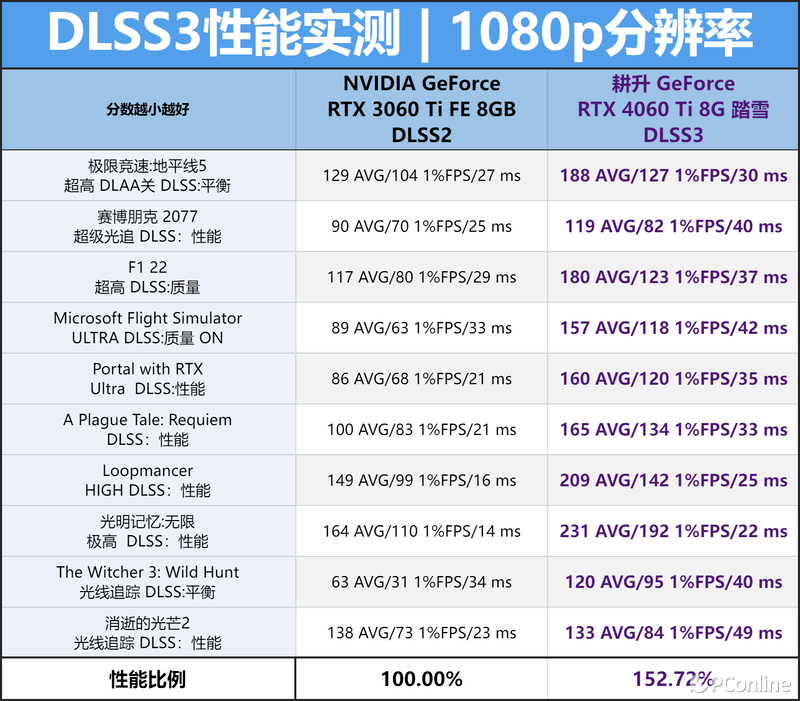

游戏实际测试也印证了这一点,很显然,RTX 4060 Ti 8G显卡在DLSS3设置下的性能都要大幅度优于RTX 3060 Ti的DLSS2的性能。在所有的游戏测试中,DLSS3的平均帧数(AVG)和1%帧数(1%FPS)都优于DLSS2的设置。
专业化内容测试
在专业化的视频内容测试中,我们选择了几款跑分程序:PCMARK10是一款由Futuremark开发的全新的综合性能测试软件,主要测试内容包括工作负载、视频聊天、网页浏览、写作、电子表格制作、图片处理、视频编辑等七个模块。UL Procyon则是一款包含了Photoshop和Lightroom等多个主流创作应用程序性能测试的工具。

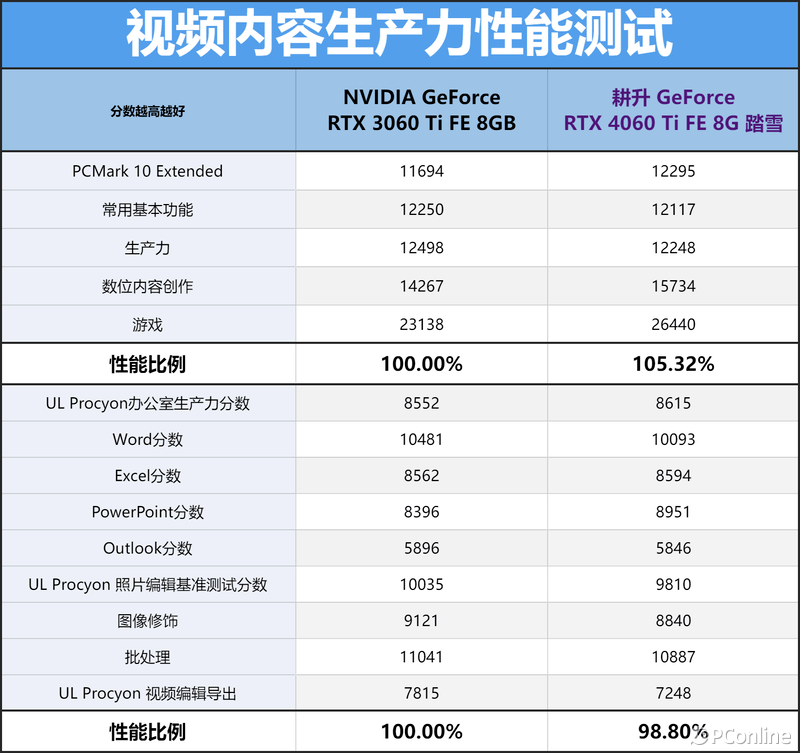

观察测试结果,我们可以看出,对于基础图片处理工具,RTX 4060 Ti 8G与上一代RTX 3060 Ti的性能基本持平。然而,在处理视频内容,特别是在Premiere和达芬奇这类视频编辑软件中,RTX 4060 Ti 8G则展现出显著的优势,性能分别提升了12%和14%。这表明耕升GeForce RTX 4060 Ti 8GB踏雪不仅适合满足游戏玩家的需求,也非常适合进行内容创作,如视频剪辑等。

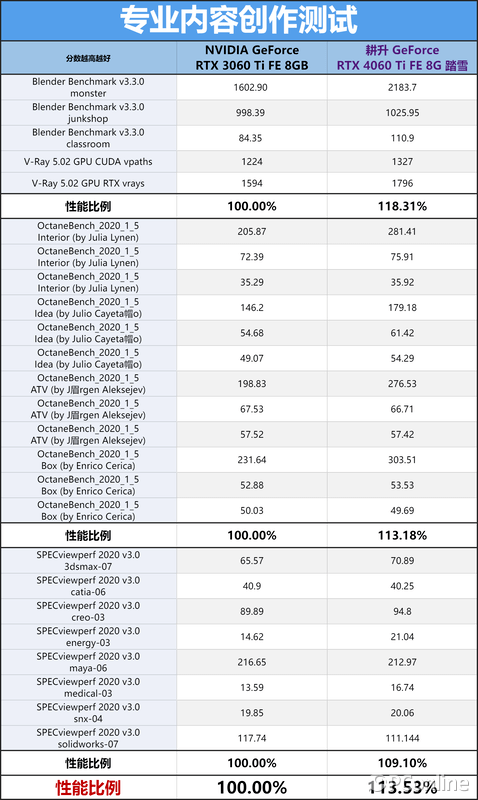

对于专注于三维建模学习的用户而言,搭载ADA架构的RTX 40系列显卡无疑是最佳选择。在这个领域,RTX 4060 Ti 8G的表现尤为突出,显著领先于上一代产品。具体来说,在Blender和V-Ray两款常用的渲染软件中,耕升GeForce RTX 4060 Ti 8GB踏雪比RTX 3060 Ti展现出23%和10%的性能提升,这一结果足以彰显RTX 40系列显卡的强大实力。同时,专业领域的OctaneBench和SPECviewperf 2020测试也显示,耕升GeForce RTX 4060 Ti 8GB踏雪均有13%和9%的性能增长,使其在工业软件表现上也毫不逊色。

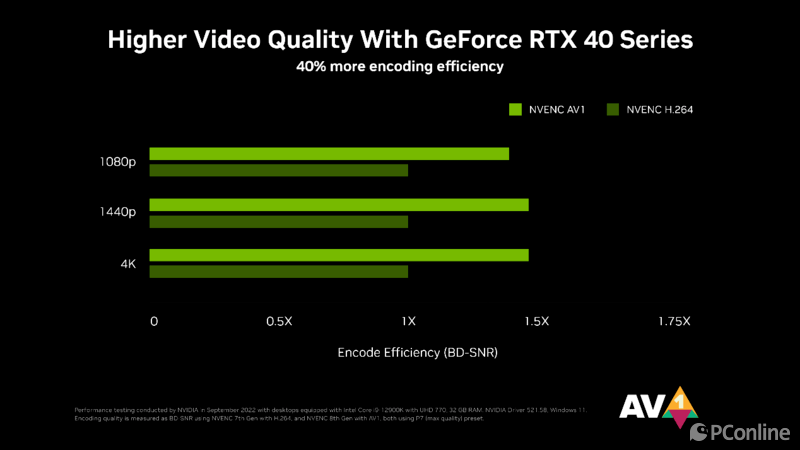

AV1,作为下一代的视频编码技术,以其更快的编码速度和更高质量的流媒体传输性能,受到越来越多剪辑软件和视频网站的青睐。相比RTX 3060 Ti,耕升GeForce RTX 4060 Ti 8GB踏雪在使用H.265编码时,效率提高了25%以上。如果采用AV1编码,效率则比H.265快30%左右。
同时,AV1编码导出的文件占用空间更小,无论是4K还是8K分辨率,AV1编码后的文件大小能够降低25%以上,且几乎不会降低画质。耕升GeForce RTX 4060 Ti 8GB踏雪的视频处理能力与AV1编码的优势,无疑预示着未来的创作趋势。
在AI运算性能测试中,耕升GeForce RTX 4060 Ti 8GB踏雪的表现亮眼。无论是在达芬奇的MAGIC MASK、ON1 Resize AI,还是热门的AI工具Stable Diffusion中,该显卡都展现了出色的处理能力,速度比上一代RTX 3060 Ti显卡要快许多。
以ON1 Resize AI为例,耕升GeForce RTX 4060 Ti 8GB踏雪在将图片分辨率提升200%时,仅需12秒一张,而RTX 3060 Ti则需要15秒。另一方面,这款显卡在运行AI ACCELERATED MAGIC MASK时的完成时间为21秒,较RTX 3060 Ti的24秒快出一些。当然,尽管看似微小的时间差距,但随着项目复杂度的增加,使用耕升GeForce RTX 4060 Ti 8GB踏雪无疑能让工作效率更高,性能提升至少达到15%。
想看图得关注后续【Ai时刻】栏目
AI绘画测试中,耕升GeForce RTX 4060 Ti 8GB踏雪同样卓越,能在8分钟内生成50张768 x 768的图片,而RTX 3060 Ti则需10分钟。这一结果再次验证了新一代RTX 40系列显卡在AI应用方面的显著优势。

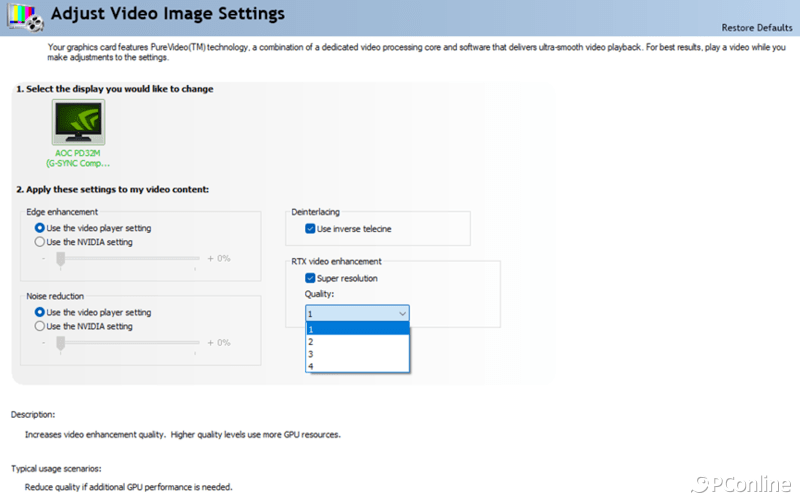

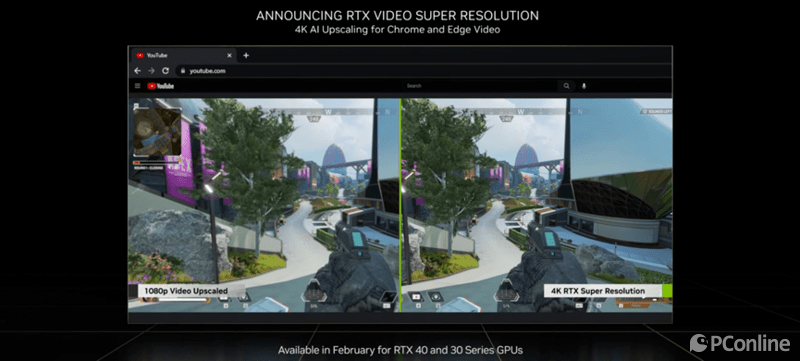

NVIDIA的RTX Video Super Resolution(RTX VSR)技术现已登录至RTX 4060 Ti 8G显卡,以此实现对浏览器内视频分辨率的AI提升。启用RTX VSR只需在NVIDIA控制面板中找到并开启视频图像设置,一键调整画质,极大地简化了操作步骤。

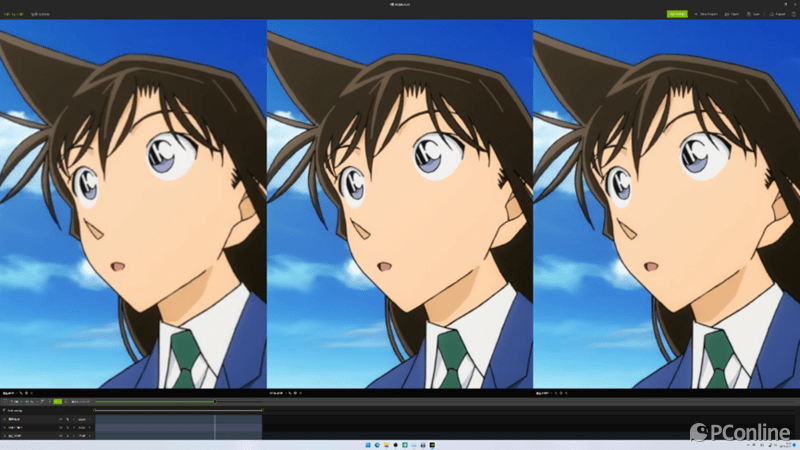

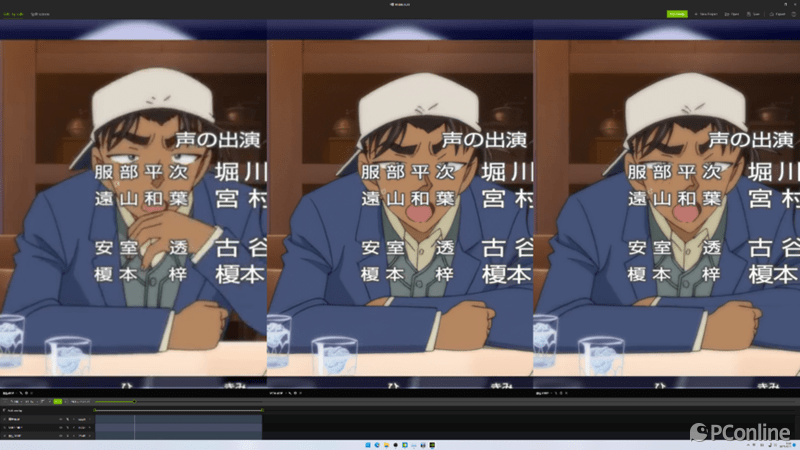

在实验环节,耕升GeForce RTX 4060 Ti 8GB踏雪开启RTX VSR后,原视频的模糊人物线条变得清晰锐利,部分细节甚至超越原生1080P,同时低画质视频的噪点减少。此外,由于采用AI智能提升分辨率,原生480P视频中的发虚字体,以及字体边缘的毛边问题,在开启VSR后得到有效改善,呈现出锐利的效果。
我们准备的对比视频中,VSR的改良效果尤为突出。RTX VSR技术不仅减少锯齿和噪点,还使颜色过渡更为平滑。在360P画质视频中开启RTX VSR,视频质量显著提高,噪点明显减少。
值得一提的是,VSR技术也可用于本地浏览器,且已被VLC播放器支持。这意味着,硬盘中的老视频也可享受到清晰画质的体验。在功耗方面,即使开启最高档4档的VSR,耕升GeForce RTX 4060 Ti 8GB踏雪的功耗仅有30W左右,显卡利用率较低。
功耗测试:

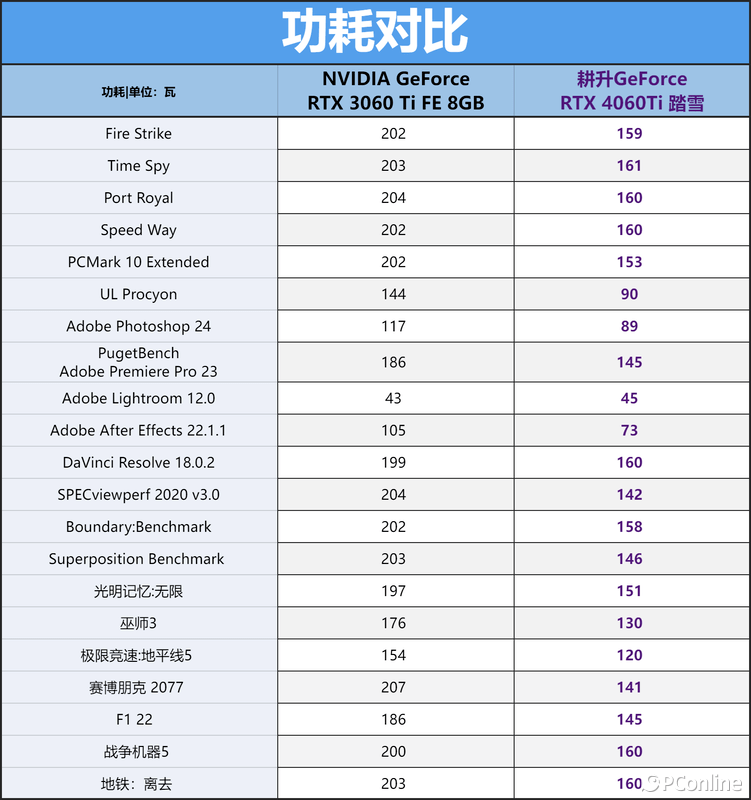

温度与功耗测试环节总是引人关注,耕升GeForce RTX 4060 Ti踏雪在15分钟烤机中的最大功耗为160.5W,控制在TGP 160W范围内,PCIe功耗只有20.3W,主要电源来自辅助供电的12VHPWR,达到140.2W。让人惊喜的是,30分钟满载后,其GPU温度仅为63.1度,显存温度为68.9度,温度表现佳。
在更多的使用场景中,比如在跑一些大型游戏的情境下,耕升GeForce RTX 4060 Ti踏雪大部分情况下都将功耗控制在了160W以下。
超频测试:
最后玩家们期待的超频测试环节来了。我们使用Msi Afterburner工具进行超频,此工具能解锁GPU核心的电压限制和功耗限制,同时可以自由调整风扇转速。实测结果显示,显卡的散热配置极具优势,因此可以进一步降低风扇转速,让使用体验更为舒适。

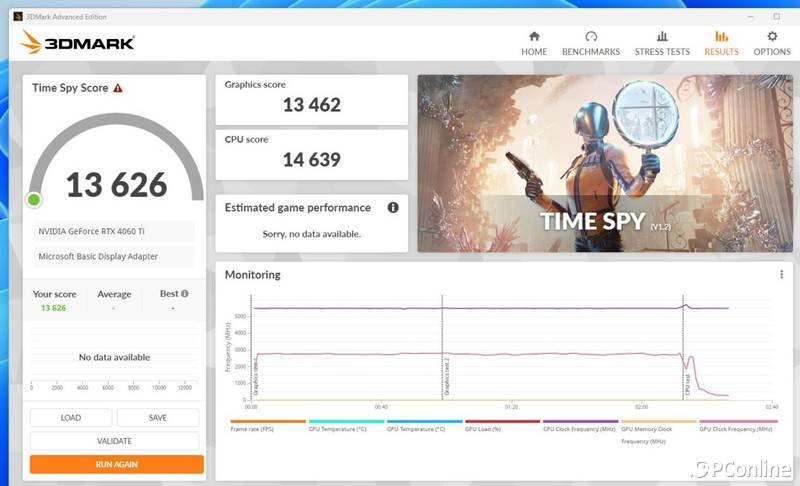

在超频前,让我们先回顾显卡的默认性能:在Time Spy测试中得分为13462分。

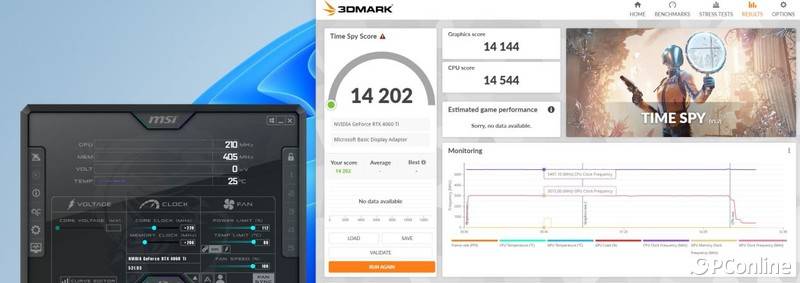

经过一番尝试,我们最终将核心和显存分别提升了210MHz和405MHz,并适当提升了GPU风扇的转速,此时,Time Spy测试显示显卡的核心频率达到了3015MHz,可见其超频能力显著。GPU分也上升到14144,相比默认频率的13462分,提升了超过680分,这足以说明其超频能力的实力。
评测总结:一块能耗与性能双赢的甜品级显卡
针对RTX 4060 Ti 8G的128Bit显存配置,NVIDIA提供了技术答案:32MB的L2缓存大幅降低GPU交互延迟,显著提升显存利用率。128Bit显存在成本、效率和性能三者间达到了良好平衡。
RTX 4060 Ti 8G的性能表现也比较亮眼,轻松应对任何1080p分辨率游戏,相较RTX 3060 Ti,性能提升约15%~20%。尽管看似微小,但在DLSS3游戏体验中,它领先RTX 3060 Ti高达152%,更重要的是,其TDP功耗仅为160W,仅为RTX 3060 Ti的80%,性能提升却提升明显。在AI性能方面,RTX 4060 Ti 8G也堪称不俗,每分钟输出图像达6.15张,紧随RTX 3070之后。虽然8GB显存有一定限制性,未来16GB或将是更佳选择。
而耕升GeForce RTX 4060Ti 踏雪凭借三风扇散热系统和6+1相供电设计,精湛的PCB做工与扎实的用料带给了我们RTX 4060 Ti 8G的完美形态,珍珠白的外壳简约且带有时尚的内涵为打造多样化、颜值取向的主机来说是宛如神助。在品牌的售后上,耕升支持3年的质保与个人送保,为用户的稳定使用保驾护航。所以如果你想在2023年或者未来一段时间内,为爱机升级或者搭配新的电脑,想要选择RTX4060 Ti型号的显卡的话,那么耕升GeForce RTX 4060Ti 踏雪会是一个值得考虑的好选择!
